Устройство для испытания электродвигателей
Номер предварительного патента: 9928
Опубликовано: 15.02.2001
Авторы: Кудинцев Эдуард Максимович, Таранда Александра Даниловна, Пометелин Рудольф Виниаминович, Пометелин Николай Рудольфович, Скаков Мажин Канапинович
Формула / Реферат
Изобретение относится к испытанию электродвигателей переменного тока и может бьпъ использовано на предприятиях, где производится их ремонт.
Техническим результатом изобретения является возможность применения устройства для испытания трехфазных асинхронных двигателей с обеспечением возможности определения комплексной величины асимметрии фазных токов, возникающих при некачественном ремонте двигателей, контроля токов в каждой фазе, определения частоты вращения ротора и скольжения в зависимости от нагрузки, определения величины сопротивления изоляции статорных обмоток и упрощения методики проверки.
Это достигается тем, что в устройстве для испытания электродвигателей, включающем магнитный пускатель и регулирующую аппаратуру, магнитный пускатель выполнен трехфазным, а регулирующая аппаратура содержит в каждой фазе шунт и амперметр, включенный через измерительный трансформатор, и дополнительно включает трехфазный выпрямитель токов, снимаемых с шунтов каждой фазы, выход которого соединен со входом электронного осциллографа, строботахометр, выполненный с возможностью синхронизации осциллографа с частотой вращения ротора испытуемого электродвигателя, и нагрузочное устройство, содержащее подвижное ленточное полукольцо, выполненное с возможностью взаимодействия с валом, соединенным с ротором испытуемого электродвигателя. Устройство также содержит трансформатор высокого напряжения, во вторичной обмотке которого включен измеритель сопротивления изоляции, и переходную колодку, соединенную со штепсельным разъемом для отсоединения испытуемого электродвигателя от остальной схемы регулирующей аппаратуры с возможностью измерения сопротивления изоляции каждой фазы, и выключатели, установленные на входе и выходе трансформатора высокого напряжения с целью повышения безопасности работы.
МПК / Метки
Метки: электродвигателей, устройство, испытания
Код ссылки
<a href="https://kz.patents.su/0-pp9928-ustrojjstvo-dlya-ispytaniya-elektrodvigatelejj.html" rel="bookmark" title="База патентов Казахстана">Устройство для испытания электродвигателей</a>
Устройство для испытания электрической прочности изоляции проводов
Номер патента: 2178
Опубликовано: 15.06.1995
Авторы: Черневский Игорь Николаевич, Агинис Самуил Александрович, Стеблевская Людмила Алексеевна
МПК: G01R 31/14
Метки: изоляции, электрической, прочности, испытания, устройство, проводов
Формула / Реферат:
Изобретение относится к электротехническим испытаниям, в частности к испытаниям электрической изоляции движущихся в процессе производства изолированных жил, проводов и кабелей, и может быть использовано для автоматизированного удаления дефектного участка изолированной жилы или провода. Цель изобретения - расширение функциональных возможностей - достигается путем автоматизации процесса определения и удаления дефектного участка испытуемого...
Устройство для испытания диэлектрических материалов
Номер предварительного патента: 8352
Опубликовано: 15.12.1999
Авторы: Пометелин Рудольф Виньяминович, Рафиков Турсун Касенович, Назаров Юрий Константинович, Кудинцев Эдуард Максимович
МПК: G01R 27/00
Метки: испытания, материалов, диэлектрических, устройство
Формула / Реферат:
Изобретение относится к контрольно-измерительной технике и может быть использовано для испытания диэлектрических материалов, в частности, полимерных диэлектриков. Расширение функциональных возможностей устройства достигается тем, что оно содержит корпус для размещения образца испытуемого материала электромагнитными волнами - рентгеновскими лучами - и прием их после прохождения через образец испытуемого материала, корпус выполнен с двух сторон...

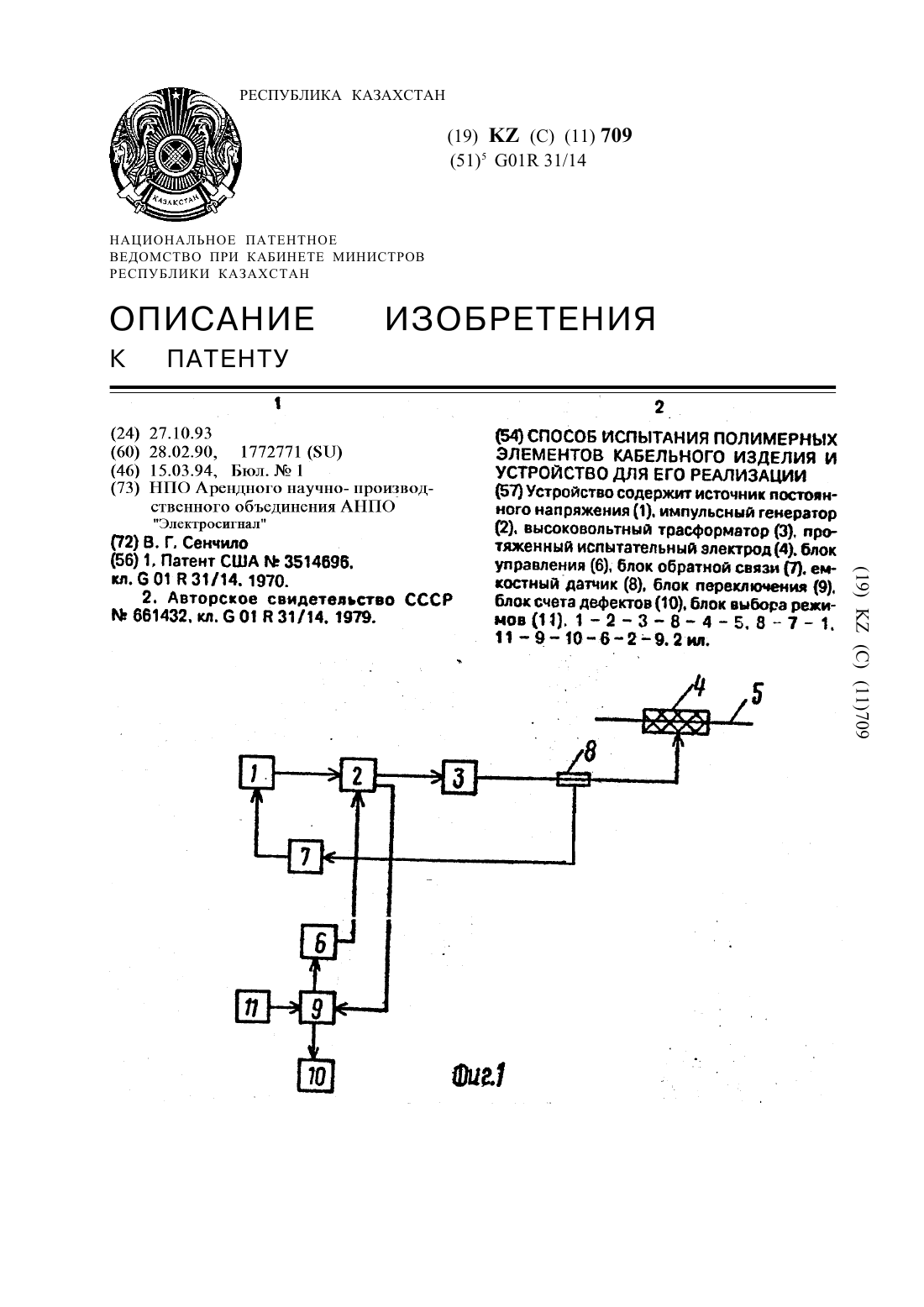

Способ испытания полимерных элементов кабельного изделия и устройство для его реализации
Номер патента: 709
Опубликовано: 15.03.1994
Автор: Сенчило Виктор Григорьевич
МПК: G01R 31/14
Метки: кабельного, полимерных, реализации, испытания, способ, изделия, устройство, элементов
Формула / Реферат:
Устройство содержит источник постоянного напряжения (1), импульсный генератор (2), высоковольтный трасформатор (3), протяженный испытательный электрод (4), блок управления (6), блок обратной связи (7), емкостный датчик (8), блок переключения (9), блок счета дефектов (10), блок выбора режимов (И). 1-2-3-8-4-5,8-7-1, 11-9-10-6-2-9.
Электрод для испытания напряжением на проход изоляции проводов
Номер патента: 703
Опубликовано: 15.03.1994
Авторы: Трубин Олег Юрьевич, Стеблевская Людмила Алексеевна
МПК: G01R 31/08
Метки: напряжением, проводов, испытания, проход, электрод, изоляции
Формула / Реферат:
Изобретение относится к электрическим измерениям и испытаниям, в частности касается испытания электрической прочности изоляции проводов и кабелей различной конфигурации в процессе изготовления или перемотки, в первую очередь ленточных проводов. Изобретение позволяет повысить надежность работы электрода в процессе испытания. Это достигается за счет контактных элементов, выполненных в виде колец, свободно нанизанных на подвески, форма которых...
Устройство для испытания электрической прочности изоляции проводов
Номер патента: 708
Опубликовано: 15.03.1994
Автор: Солодская Надежда Ивановна
МПК: G01R 31/14
Метки: электрической, проводов, изоляции, прочности, испытания, устройство
Формула / Реферат:
Устройство для испытания электрической прочности изоляции проводов. Использование: электрические испытания, с частности испытания электрической прочности изоляции движущихся в процесса производства или перемотки изолированных проводов и кабелей. Сущность изобретения: устройство содержит испытательный блок 1, источник испытательного высокого напряжения 2, блок регистрации пробоев 3, блок определения качества 4, блок сигнализации 5, блок измерения...
