Пространственный направляющий механизм
Формула / Реферат
Изобретение относится к машиностроению, а именно шарнирно-рычажном направляющим механизмом и может быть использовано, в частности, в манипуляционных устройствах, где требуется выполнить движение рабочего органа по криволинейной траектории.
Расширение функциональной возможности конструкции путем изменения в широких пределах передаточного отношения между углами поворота кривошипа и коромысла, а также увеличения длины криволинейного участка траектории достигается тем, что пространственный направляющий механизм содержит основание, кривошип и коромысло, установленные на основании, шатун, шарнирно соединенный с кривошипом и коромыслом, соответственно сферической с пальцем и сферической парами, коромысло выполнено в виде трех жестко связанный между собой стержней, образующих замкнутый контур, а шатун состоит из треугольного рычага и двух дополнительных звеньев, одна из вершин треугольного рычага шарнирно связана с кривошипом, каждое из дополнительных звеньев одним концом шарнирно соединено с одной из вершин треугольного рычага, соответственно сферической и вращательной парами, а другим концом шарнирно связано с соответствующими вершинами коромысла, образуя изменяемый замкнутый контур.
МПК / Метки
МПК: F16H 21/00
Метки: пространственный, механизм, направляющий
Код ссылки
<a href="https://kz.patents.su/0-pp5062-prostranstvennyjj-napravlyayushhijj-mehanizm.html" rel="bookmark" title="База патентов Казахстана">Пространственный направляющий механизм</a>
Шарнирно-рычажный передаточный механизм
Номер предварительного патента: 3061
Опубликовано: 15.03.1996
Автор: Аскаров Ерлан Сейткасымович
МПК: F16H 21/00
Метки: механизм, шарнирно-рычажный, передаточный
Формула / Реферат:
Изобретение относится к шарнирно-рычажным преобразователям непрерывного вращательного движения в колебательное.Для достижения высокой динамической устойчивости и повышения передаточной точности в шарнирно-рычажном передаточном механизме, содержащем кривошип, шатун, стойку, составное коромысло, состоящее, в свою очередь, из двух звеньев, скрепленных вращательной кинематической парой, вращение которой ограничено парой упоров, расположенных на...
Кривошипно-ползунный передаточный механизм
Номер предварительного патента: 3796
Опубликовано: 16.09.1996
Автор: Аскаров Ерлан Сейткасымович
МПК: F16H 21/00
Метки: кривошипно-ползунный, передаточный, механизм
Формула / Реферат:
Изобретение относится к шарнирно-рычажным преобразователям непрерывного вращательного движения в возвратно-поступательное и в частности найдет применение в механизмах автоматических устройств. Кривошипно-ползунный передаточный механизм,содержащий кривошип, шатун, ползун, соединенные шарнирами, и неподвижную направляющую ползуна, отличающийся тем, что в него введены дополнительный кривошип, жестко соединенный с кривошипом, дополнительный шатун,...
Шарнирно-рычажный направляющий механизм с переменной длиной звена
Номер патента: 1957
Опубликовано: 15.03.1995
Авторы: Иванов Константин Самсонович, Аскаров Ерлан Сейткасымович
МПК: F16H 21/04
Метки: переменной, звена, направляющий, механизм, длиной, шарнирно-рычажный
Формула / Реферат:
Изобретение относится к области машиностроения, в частности к шарнирно-рычажным направляющим механизмам, и может найти применение в механизмах автоматических устройств и приборов. Целью изобретения является повышение точности механизма. Указанная цель достигается тем, что механизм снабжен дополнительным коромыслом 3, одним концом шарнирно присоединенном к концу шатуна 2 а другим концом шарнирно присоединенном к свободному концу второй части...
Пространственный шарнирно-рычажный механизм с регулируемым ходом выходного звена
Номер предварительного патента: 4053
Опубликовано: 16.12.1996
Авторы: Абдрахимов Урал Туткобаевич, Кудинцев Эдуард Максимович, Тян Александр Дмитриевич, Таранда Александра Даниловна, Скаков Мажин Канапинович
МПК: F16H 21/42
Метки: пространственный, шарнирно-рычажный, регулируемым, ходом, механизм, выходного, звена
Формула / Реферат:
Изобретение относится к области машиностроения.Техническим результатом изобретения является осуществление регулирования механизма на ходу.Для этого шарнирно-рычажный механизм содержит кинематическую цепь, составленную из двух пространственных кулисных пар, соединенных последовательно, причем кулиса первой пары соединена с ползуном второй кулисной пары через шарнир пятого класса, а кулиса второй кулисной пары соединена со стойкой через центр...

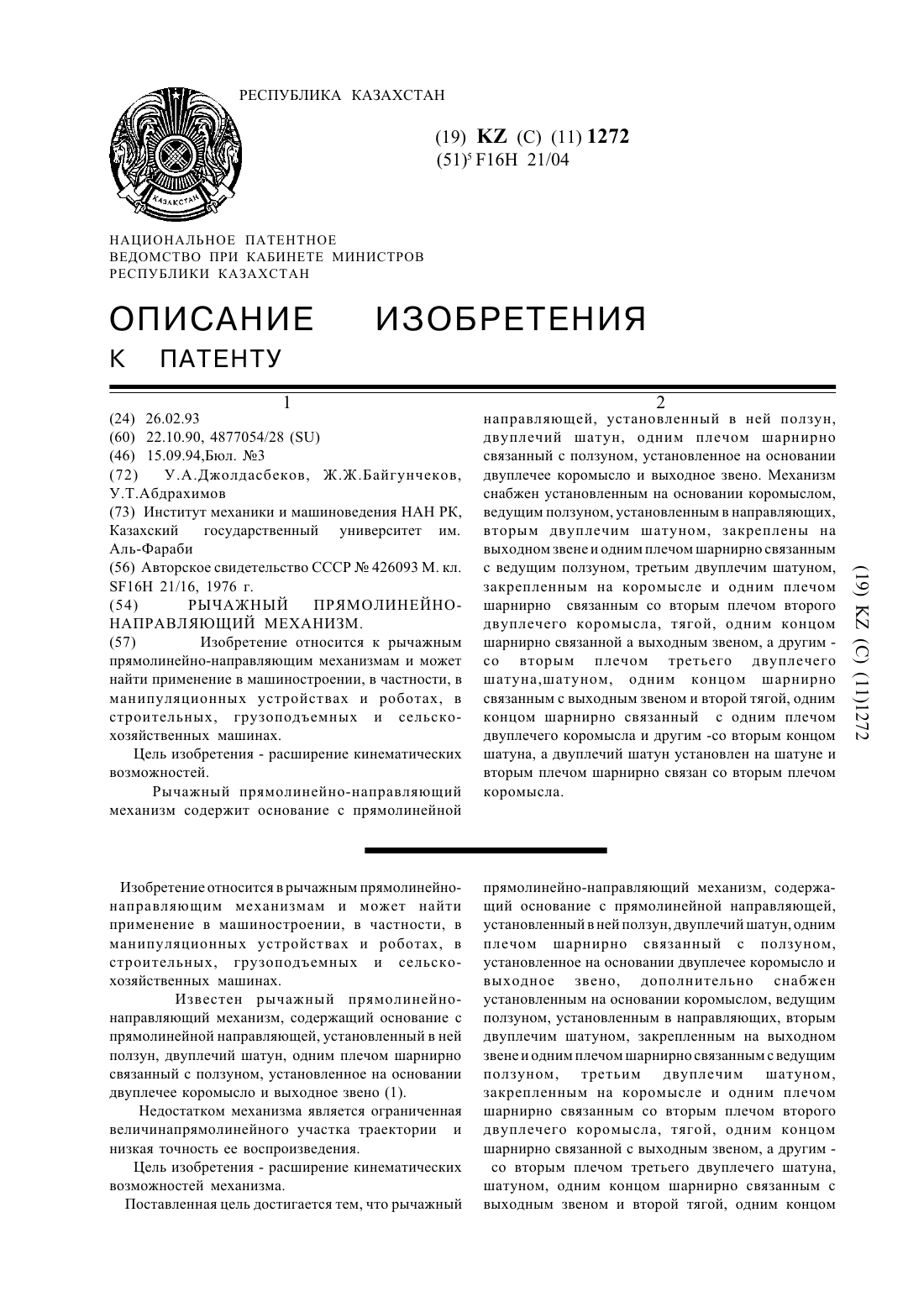

Рычажный прямолинейно напрявляющий механизм
Номер патента: 1272
Опубликовано: 15.09.1994
Авторы: Абдрахимов Урал Туткабаевич, Джолдасбеков Умирбек Арсланович, Байгунчеков Жумадил Жанабаевич
МПК: F16H 21/04
Метки: механизм, рычажный, напрявляющий, прямолинейно
Формула / Реферат:
Изобретение относится к рычажным прямолинейно-направляющим механизмам и может найти применение в машиностроении, в частности, в манипуляционных устройствах и роботах, в строительных, грузоподъемных и сельско-хозяйственных машинах. Цель изобретения - расширение кинематических возможностей. Рычажный прямолинейно-направляющий механизм содержит основание с прямолинейной направляющей, установленный в ней ползун, двуплечий шатун, одним плечом шарнирно...
