Гидравлический механизм ударного действия
Номер предварительного патента: 3004
Опубликовано: 15.03.1996
Авторы: Глотов Борис Николаевич, Савчак Орест Григорьевич, Клок Александр Борисович, Янцен Иван Андреевич
Формула / Реферат
Гидравлический механизм ударного действия относится к области строительных, дорожных, горных машин и может широко использоваться в качестве ударного механизма ручных машин (молотки, бетоноломы, трамбовки), а также навесных гидромолотов малой мощности, применяемых для разрушения бетонных и асфальтобетонных покрытий, кирпичной кладки, футеровки, рыхления мерзлых и прочных грунтов в различных отраслях строительства, горнодобывающей и металлургической промышленности, коммунального хозяйства и машиностроении.
Целью изобретения является снижение металлоемкости, повышение надежности и удобства эксплуатации, достигаемый за счет сокращения поверхности трения поршня-бойка с корпусом и оптимизации гидравлической схемы ударного механизма.
Новым является конструктивное решение, обеспечивающее надежное управление клапаном за счет создания разницы сил со стороны камер рабочего хода с одной стороны и камер напора и слива с другой.
Выполнение на клапане периодически перекрываемых переливных отверстий позволяет устранить дополнительные механические связи, обуславливающие появление отказов и уменьшить гидравлические потери.
Наложение функций управления на камеру напора позволяет избавиться от дополнительной камеры управления, а следовательно уменьшить габариты и металлоемкость механизма.
МПК / Метки
МПК: E02C 7/10
Метки: гидравлический, действия, ударного, механизм
Код ссылки
<a href="https://kz.patents.su/0-pp3004-gidravlicheskijj-mehanizm-udarnogo-dejjstviya.html" rel="bookmark" title="База патентов Казахстана">Гидравлический механизм ударного действия</a>
Устройство ударного действия
Номер предварительного патента: 1699
Опубликовано: 15.03.1995
Автор: Дусалиев Каиргали Мукашевич
МПК: E21C 3/00, E21C 3/06, B25D 13/00...
Метки: действия, устройство, ударного
Формула / Реферат:
Изобретение относится к области строительства, машиностроения и горного дела и может использоваться в качестве ударных машин и инструментов для бурения, клепки, штамповки, обрубки и т.п. Для предотвращения передачи встречных ударов от поршня толкателю, уменьшения инерционной нагрузки на профилированный диск и вал привода, устранение передачи на вал возможных вибраций от толкателя,устройство ударного действия, включающее привод и ударный...
Электромагнитная машина ударного действия
Номер патента: 2136
Опубликовано: 15.06.1995
Авторы: Едыгенова Зара Васильевна, Джансугуров Саят Ильясович, Едыгенов Ерик Казтаевич
МПК: E02D 7/02
Метки: электромагнитная, ударного, машина, действия
Формула / Реферат:
Изобретение относится к строительной технике и предназначено для использования в устройствах ударного действия. Целью изобретения является упрощение регулировки энергии единичного удара и уменьшение габаритов. Электромагнитная машина ударного действия состоит из смонтированных в направляющей трубе 1 якоря 2 и силовых электромагнитов 5. Электромагниты 5 расположены с зазором в сквозных продольных отверстиях, выполненных по периметру якоря 2...
Гидропневматическое ударное устройство
Номер патента: 584
Опубликовано: 15.03.1994
Авторы: Глотов Борис Николаевич, Талипбеков Абилсеит Дурмаханович, Янцен Иван Андреевич
МПК: E21C 3/20, E02D 7/10, E01C 19/30...
Метки: ударное, гидропневматическое, устройство
Формула / Реферат:
Гидропневматическое ударное устройство относится к области строительных и дорожных машин и может быть использовано в качестве ручного инструмента при выполнении работ по уплотнению грунтов, разрушению асфальтобетонных покрытии, прочных и мерзлых грунтов и т.п. Целью изобретения является повышение надежности и эффективности работы ударного устройства. Устройство состоит из корпуса 1 с напорными 2'1 и сливными 21 гидролиниями, золотника 8 и...

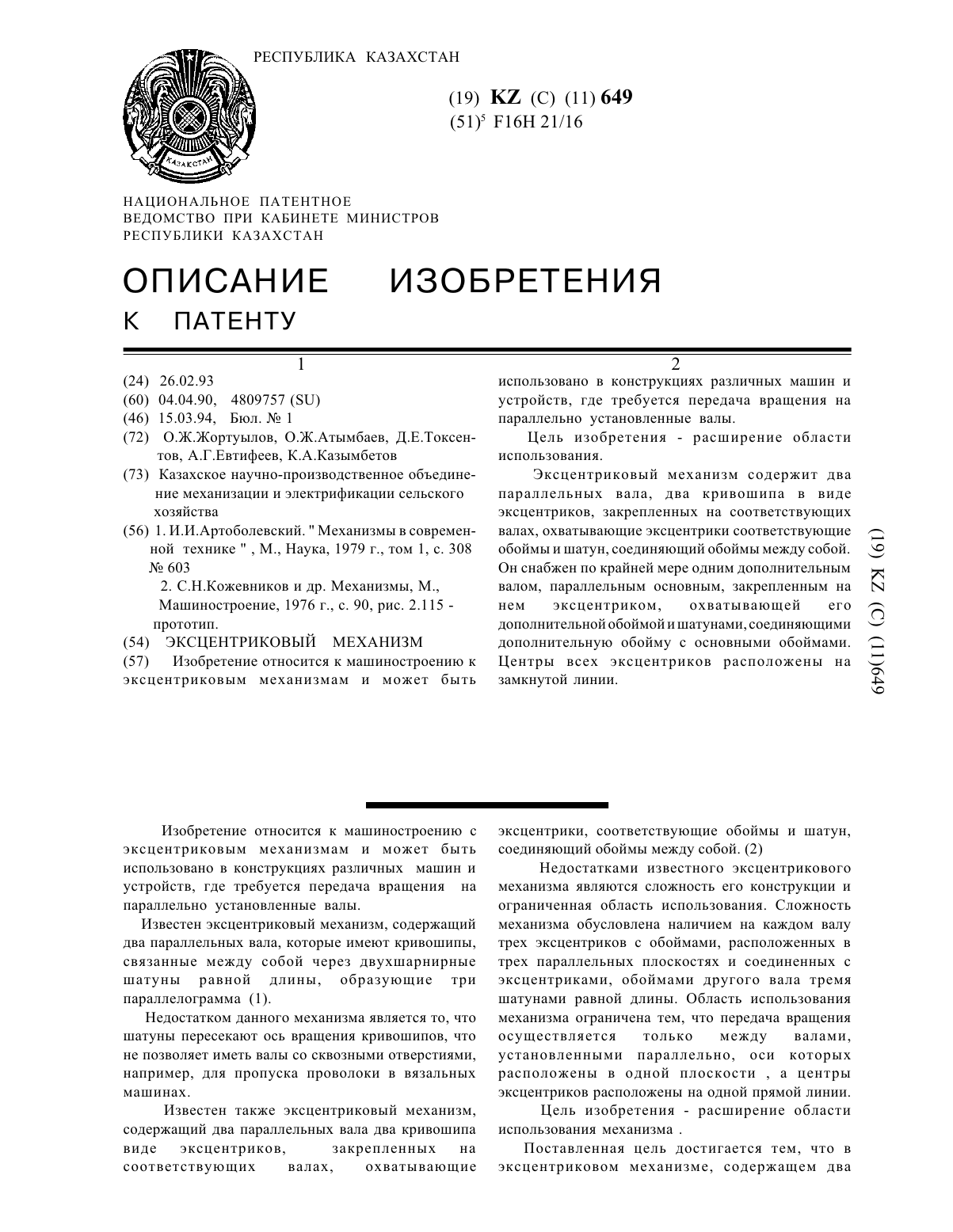

Эксцентриковый механизм
Номер патента: 649
Опубликовано: 15.03.1994
Автор: Евтифеев Анатолий Геннадьевич
МПК: F16H 21/16
Метки: механизм, эксцентриковый
Формула / Реферат:
Изобретение относится к машиностроению к эксцентриковым механизмам и может быть использовано в конструкциях различных машин и устройств, где требуется передача вращения на параллельно установленные валы. Цель изобретения - расширение области использования. Эксцентриковый механизм содержит два параллельных вала, два кривошипа в виде эксцентриков, закрепленных на соответствующих валах, охватывающие эксцентрики соответствующие обоймы и шатун,...

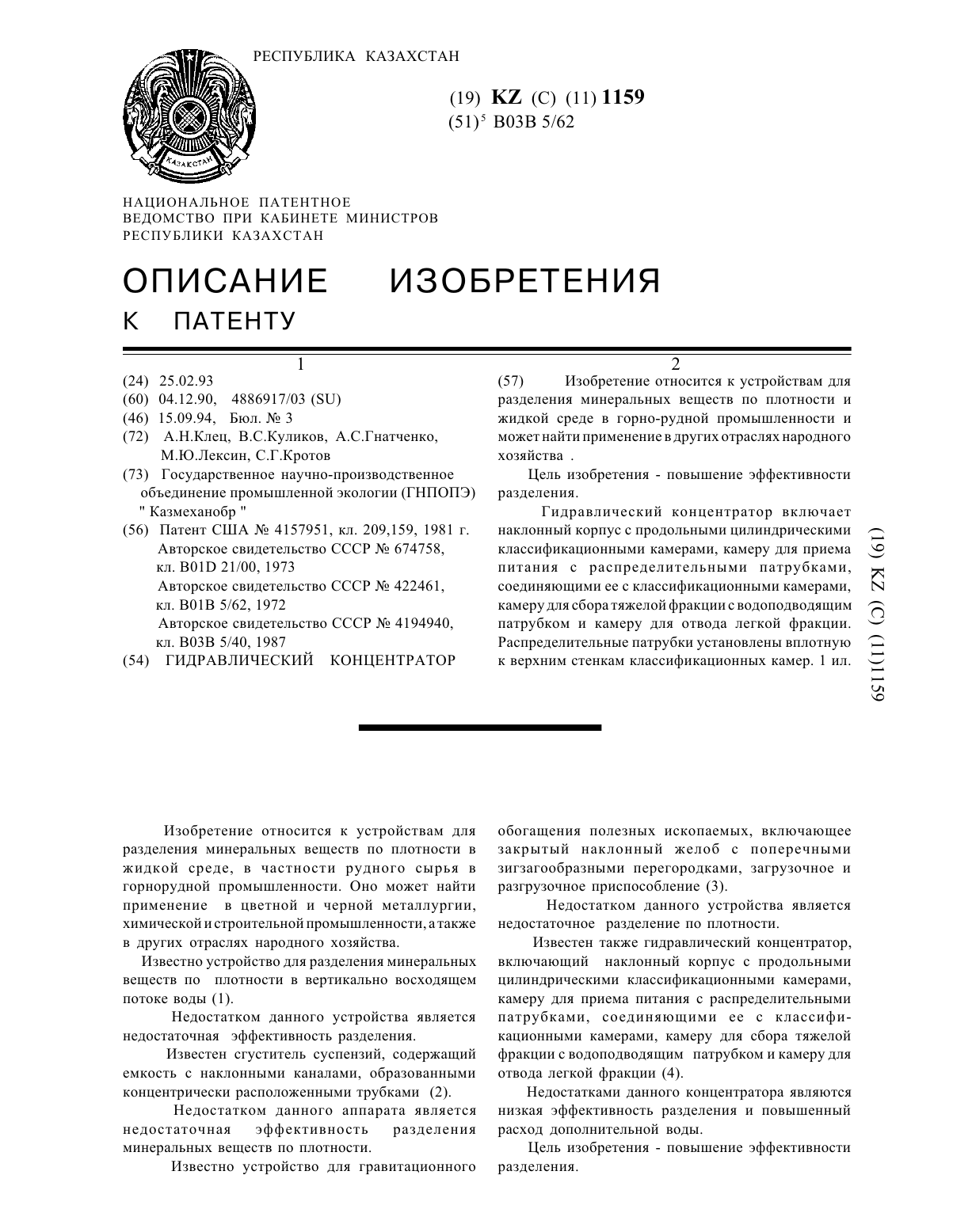

Гидравлический концентратор.
