Велосипед Втулкина
Формула / Реферат
Изобретение относится к одноколейным индивидуальным транспортным средствам, приводимым в движение мускульной энергией человека - велосипедам, предназначенным для прогулок, деловых встреч и велоспорта.
Технический результат изобретения - повышение КПД использования мускульной энергии человека в приводе заднего ведущего колеса велосипеда за счет использования ручного привода в кинематике привода заднего колеса, как при совместном его взаимодействии с педальным приводом, так и раздельно и достигается тем, что велосипед дополнительно снабжен ручным приводом с цепной передачей на педальный привод и стабилизатором направления движения переднего колеса. Ручной привод установлен на вертикальной стойке, выполненной в виде телескопической трубы, закрепленной к раме. Стабилизация направления движения переднего колеса в заданном направлении движения осуществляется движением правой руки велосипедиста по горизонтали вправо или влево рукояткой на ручном приводе. Взаимодействие между движением рукоятки и поворотом руля осуществляется через механический узел, образующий стабилизатор направления движения переднего колеса, состоящий из рычагов, муфты, поворотной оси, защелки и поперечной дугообразной рейки, связанной с поворотной колонкой велосипеда.
Предлагаемый велосипед конструктивно прост, позволяет полно и эффективно использовать мышечную энергию тела человека в его эксплуатации. Причем, дополнительные конструктивные узлы могут устанавливаться на все существующие типы велосипедов (дорожные, туристические, спортивные) без изменения их базовой конструктивной целостности и обеспечивать безопасность эксплуатации. Такая конструкция велосипедов позволит не только гармонично развивать мышцы тела человека, т.е. использовать как мобильный тренажер ног, рук, торса человека, но и применять как транспортное средство для людей с ограниченными двигательными способностями ног.
МПК / Метки
МПК: B62M 1/00, B62K 3/00, B62K 21/00
Код ссылки
<a href="https://kz.patents.su/0-pp18615-velosiped-vtulkina.html" rel="bookmark" title="База патентов Казахстана">Велосипед Втулкина</a>
Спортивный велосипед
Номер предварительного патента: 139
Опубликовано: 20.12.1993
Автор: Сазанбаев Саин Кушерович
МПК: B62M 1/12
Метки: спортивный, велосипед
Формула / Реферат:
Изобретение относиться к спортивным велосипедам имеющим ножной и ручной мускульные приводы.Цель изобретения - снижение веса и габаритов велосипеда. Велосипед состоит из рамы 1, заднего колеса 2 с расположенным за ним ножным приводом 3, переднего рулевого колеса 4 с расположенным перед ним ручным приводом 7. Ручной привод 7 смонтирован на выносе 6 рулевой вилки 5. На раме 1 укреплены мягкие упоры 8 для туловища и головы велосипедиста. Новым в...
Велосипед
Номер предварительного патента: 14546
Опубликовано: 15.07.2004
Автор: Бондарев Валентин Константинович
Метки: велосипед
Формула / Реферат:
Изобретение относится к транспортным средствам, приводимым в действие мускульной силой человека.Велосипед содержит два колеса, раму в видехребтовой балки, один конец которой опирается наось заднего колеса, другой конец ее соединен совтулкой рулевого управления и через вилку опирается на ось переднего колеса, педальный привод, сцепной передачей, рулевое управление, вилку, соединенную с осью переднего колеса, сиденье, подседельную трубу,...
Механизм для руля велосипеда
Номер предварительного патента: 13657
Опубликовано: 14.11.2003
Автор: Джуспеков Эльмрат Джакемжанович
МПК: B62K 21/00
Метки: велосипеда, руля, механизм
Формула / Реферат:
Изобретение относится к рулям двухколесных транспортных средств, в частности для велосипедов. Механизм для руля велосипеда содержит руль и стержень, соединенный с вилкой для колеса, установленный во втулке, соединенной с рамой велосипеда. Механизм для руля велосипеда снабжен вторым стержнем, на этом стержне закреплены руль, при этом на обоих стержнях установлены шестерни, входящие в зацепление для обеспечения поворота колеса вправо при повороте...
Веломобиль – тележка Втулкина
Номер предварительного патента: 18616
Опубликовано: 16.07.2007
Автор: Втулкин Александр Павлович
МПК: B62K 5/00, B62K 27/00
Метки: втулкина, тележка, веломобиль
Формула / Реферат:
Изобретение относится к транспортным средствам-веломобилям, приводимым в движение мускульной энергией водителя, и может быть использовано при создании веломобилей, трансформируемых в ручную тележку, предназначенных для выполнения перевозок на заводах, складах, магазинах, дачах, а также для спорта и отдыха.Технический результат изобретения - это улучшение эксплуатационных качеств и расширение функциональных возможностей за счет возможной...

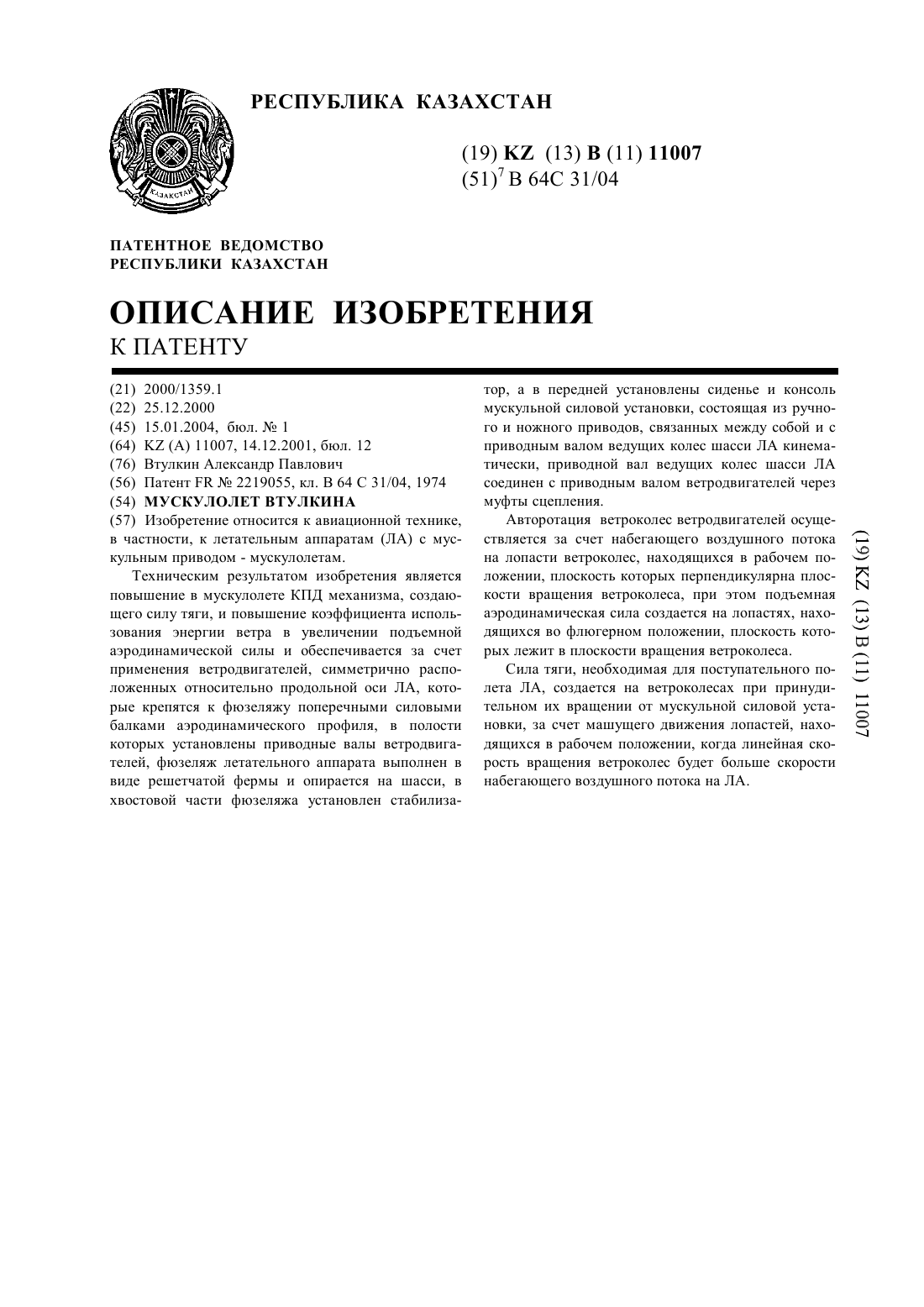

Мускулолет Втулкина
Номер патента: 11007
Опубликовано: 15.01.2004
Автор: Втулкин Александр Павлович
МПК: B64C 31/04
Метки: втулкина, мускулолет
Формула / Реферат:
Изобретение относится к авиационной технике, в частности, к летательным аппаратам с мускульным приводом - мускулолетом.Летательный аппарат с мускульным приводом использует способ полета летательного аппарата, основанный на применении ветродвигателей, симметрично расположенных относительно продольной оси ЛА, которые крепятся к фюзеляжу поперечными силовыми балками аэродинамического профиля, в полости которых установлены приводные валы...
