Железобетонная юрта

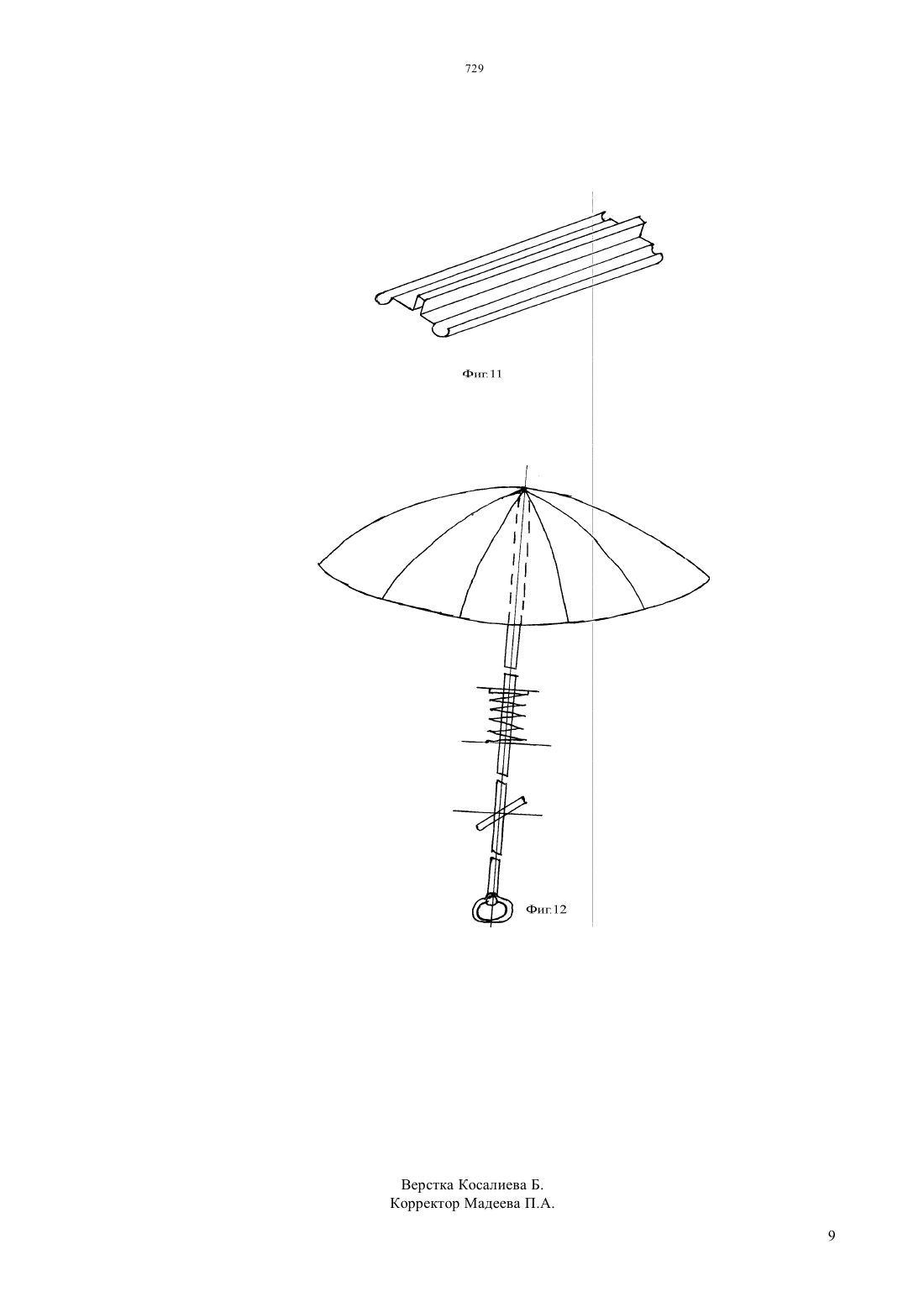

(51) 04 1/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 30 металлических жердей. Нижняя часть металлических жердей соединяется со стеной болтами. Верхняя часть металлических жердей просовывается в боковые отверстия колесообразного круга,изготовленного из толстостенной трубы. Изнутри круга будут распирать приваренные крестообразно по две трубы на разные стороны четыре дугообразные трубы. На металлические жерди юрты кладем пластиковые желоба. Потом между металлическими жердями на ребра стальных уголков ложится треугольная металлопластиковая рама с органическим стеклом. Она продевается узким концом в отверстие колесообразного круга, а нижняя часть прижимается зажимами к основанию металлических жердей. Желоб, прижатый рамой стекла, служит для стекания дождевой воды. На колесообразном круге будет находиться зонт из органического стекла с рамой из металлопластика. Этот зонт оберегает от дождя и служит отдушиной воздуха юрты. Зонт можно будет поднять и вернуть в исходной положение с помощью специального приспособления внутри юрты. Фундаментом юрты будут служить подставки из железобетона(фундаментный блок) с пазом для посадки боковой стены, которая также препятствует боковому скольжению стены. Болтовые соединения нижних частей металлических жердей со стеной будут укрывать с внешней стороны изделия, сделанные из обожженной глины и покрытые глазурью рельефные орнаменты. Дверная рама будет крепиться на болтах к стенам юрты. Двери будут изготовлены из стекла и металлопластика. В собранном виде железобетонная юрта представляет собой жесткую и надежную конструкцию,которая полностью решает поставленную техническую задачу усиление конструкции,увеличение долговечности использования,пожаробезопастность всей конструкции и найдет возможность расширения целевого использования юрты в повседневной жизни.(57) Полезная модель относится к жилым строениям, конкретно к традиционному жилищу казахов - деревянной юрте, и может быть использовано как- летняя кухня или декоративная беседка перед коттеджем или частным жилым домом- в дачном секторенезаменимый домик с тонированными органическими стеклами с всесторонней обзорностью- пристанище для охранников стоянок, пастухов на пастбищах скота, сотрудников ГАИ на трассе- в качестве автобусных остановок около дорог районного или областного значения- декоративный павильон (киоск) в зонах отдыха или пляжных участках. Задачей полезной модели является расширение возможностей использования традиционной казахской юрты путем модернизации конструкции(замена исходных материалов на более современные, прочные и долговечные) сохранение традиционного облика юрты в современном мире. Поставленную задачу решает предлагаемая в качестве изобретения конструкция полезной модели- железобетонная юрта. Стена юрты состоит из пяти решетчатых секций из железобетона, на решетках секций с двух сторон нанесен рельефный традиционный казахский орнамент. Секции стены юрты скрепляются между собой стремяночными болтами в специальных пазах железобетона. В отверстиях решетки железобетонной стены будет установлено органическое стекло, закрепленное с двух сторон деревянными штапиками. Скрепленные секции стен между собой образуют цилиндр. Этот цилиндрический корпус юрты снаружи вокруг обтягивается стяжкой ленты из стального металла,которая отступает от края верхней части стены вниз на 50 мм. Также на корпус сверху устанавливаются Полезная модель относится к жилым строениям,конкретно к традиционному жилищу казахов деревянной юрте, и может быть использовано как- летняя кухня или декоративная беседка перед коттеджем или частным жилым домом- в дачном секторе - незаменимый домик с тонированными органическими стеклами с всесторонней обзорностью- пристанище для охранников стоянок,пастухов на пастбищах скота, сотрудников ГАИ на трассе- в качестве автобусных остановок около дорог районного или областного значения- декоративный павильон (киоск) в зонах отдыха или пляжных участках. Известно древнее переносное жилище кочевых казахов под названием юрта (из Истории Казахстана). На фиг.1 изображена казахская юрта. Юрта (киз й) состоит из деревянного каркаса и кошомного (войлочного) покрова 1. Каркас юрты состоит из трех частей кереге 2 (решетчатый остов),уы 3 (жерди, подпирающие верхний круг),шаыра 4 (верхний круг) - каждая из которых составляет определенный уровень по вертикали. Деревянный остов состоял из решеток, обода,жердей, соединяющих решетку с ободом, и дверной рамы 5 (босаа). Крепление всех частей деревянного каркаса юрты производиться с помощью сыромятных ремешков из верблюжьей кожи либо волосяные веревки. Недостатком известной конструкции (прототипа) является невысокая надежность конструкции неудобство использования из-за сложности хранения кошомного (войлочного) покрова (такое большое количество войлока сложно уберечь от сырости или прямого попадания дождя, а также от насекомых, которые съедают войлочный покров) недолговечность деревянных конструкций, которые со временем трескаются, ломаются и гниют пожароопасность всей конструкции юрты. Задачей полезной модели является расширение возможностей использования традиционной казахской юрты путем модернизации конструкции(замена исходных материалов на более современные, прочные и долговечные) сохранение традиционного облика юрты в современном мире. Поставленную задачу решает предлагаемая конструкция полезной модели - железобетонная юрта. Стена юрты состоит из пяти решетчатых секций из железобетона, на решетках секций с двух сторон нанесен рельефный традиционный казахский орнамент. Секции будут отливаться из раствора цемента М-400 и арматуры 14 мм по 4 прутьев на полоску решетчатых секции стены, соблюдая все требования ГОСТа. Толщина стены (секции) 100 мм,не считая рельефного орнамента с двух сторон. Секции стены юрты скрепляются между собой стремяночными болтами в специальных пазах железобетона. В отверстиях решетки железобетонной стены 288 мм будет установлено органическое стекло, закрепленное с двух сторон деревянными штапиками. Скрепленные секции стен между собой образуют цилиндр. Этот 2 цилиндрический корпус юрты снаружи вокруг обтягивается стяжкой ленты из стального металла толщиной 6 мм, шириной 70 мм, которая отступает от края верхней части стены вниз на 50 мм. Также на корпус сверху устанавливаются 30 металлических жердей, сделанные из двух сваренных между собой стальных уголков 20 х 20 мм, длиной 1800 мм. Нижняя часть металлических жердей соединяется со стеной болтами 16 мм. Верхняя часть металлических жердей просовывается в боковые отверстия 35 мм колесообразного круга 1200 мм, изготовленного из толстостенной трубы 100 мм. Изнутри круга будут распирать приваренные крестообразно по две трубы на разные стороны четыре дугообразные трубы 25 мм. На металлические жерди юрты кладем пластиковые желоба толщиной 2 мм. Потом между металлическими жердями на ребра стальных уголков ложится треугольная металлопластиковая рама с органическим стеклом. Она продевается узким концом в отверстие колесообразного круга, а нижняя часть прижимается зажимами к основанию металлических жердей. Желоб, прижатый рамой стекла, служит для стекания дождевой воды. На колесообразном круге будет находиться зонт 1400 мм из органического стекла с рамой из металлопластика. Этот зонт оберегает от дождя и служит отдушиной воздуха юрты. Зонт можно будет поднять и вернуть в исходной положение с помощью специального приспособления внутри юрты. Фундаментом юрты будут служить подставки из железобетона (фундаментный блок) высотой 300 мм, шириной 300 мм и длиной 500 мм в количестве 11 штук, с пазом для посадки стены,которая также препятствует боковому скольжению стены. Болтовые соединения нижних частей металлических жердей со стеной будут укрывать с внешней стороны изделия,сделанные из обожженной глины и покрытые глазурью рельефные орнаменты. Дверная рама будет крепиться на болтах к стенам юрты. Двери будут изготовлены из стекла и металлопластика. Технический результат полезной модели выражается в усилении конструкции юрты и увеличении долговечности использования, за счет применения современных строительных материалов(железо и бетон). Такая конструкция пожаробезопасна. Есть возможность расширения целевого использования юрты. Улучшение внешнего дизайна юрты. На фиг. 1 изображен общий вид прототипа(аналог) моей полезной модели - традиционная казахская юрта на фиг. 2 - общий вид полезной модели на фиг. 3 - вид сверху фиг. 2 на фиг. 4 представлен вид боковых стен (решетчатые секций) юрты в плане на фиг. 5 - вид секции 2 на фиг.4 боковых стен юрты в развернутом виде на фиг.6 фундаментный блок на фиг. 7 - изделие из обожженной глины с орнаментом на фиг. 8 стремяночные болты для скрепления секций стен юрты на фиг. 9 - металлический жердь на фиг. 10 треугольная металлопластиковая рама с органическим стеклом на фиг. 11 - желоб из пластика на фиг. 12 - зонт из органического стекла с рамой из металлопластика с запирающим устройством. Железобетонная юрта содержит пять решетчатые железобетонные секции 6, три секции из которых одинаковые (Секция 1 на фиг. 4) и две секции имеют проем для дверной рамы (Секция 2 и Секция 3 на фиг. 4). В отверстиях решетчатых железобетонных секций вставляется органическое стекло 8 (прозрачное либо тонированное),закрепленное с двух сторон деревянными штапиками. Соединяются все пять секции 6 между собой стремяночными болтами 15 в специальных пазах в железобетоне. Скрепленные между собой секции 6 стен образуют цилиндр. Этот цилиндрический железобетонный решетчатый корпус юрты снаружи вокруг обтягивается стяжкой ленты из стального металла толщиной 6 мм,шириной 70 мм, которая отступает от края верхней части стены вниз на 50 мм. Затем этот цилиндрический железобетонный решетчатый корпус юрты ставится на фундаментные блоки 7 в количестве одиннадцати штук, которые выполняют функцию фундамента для железобетонной юрты, а также препятствуют боковому скольжению железобетонной юрты. На цилиндрический железобетонный решетчатый корпус юрты сверху при помощи болтового соединения устанавливаются тридцать металлических жердей 9 нижними концами, а верхние концы жердей 9 вставляются в специальные боковые отверстия колесообразного круга 11. На металлические жерди 9 сверху кладутся пластиковые желоба фиг. 11. Затем между металлическими жердями 9 на ребрах стальных уголков ложится треугольная металлопластиковая рама с органическим стеклом 10. Рама 10 продевается узким концом в специальные отверстия колесообразного круга 11, а нижняя широкая часть прижимается зажимами к основанию металлических жердей 9. Колесообразный круг 11 закрывается сверху зонтом из органического стекла с рамой из металлопластика 12. Болтовое соединение металлических жердей 9 с верхней частью решетчатых железобетонных секций 6 укрывается с внешней стороны изделием, сделанным из обожженной глины 13. Дверная рама крепится на болтах. Двери 14 изготовлены из стекла и металлопластика. В собранном виде железобетонная юрта представляет собой жесткую и надежную конструкцию,которая полностью решает поставленную техническую задачу усиление конструкции,увеличение долговечности использования,пожаробезопастность всей конструкции и найдет возможность расширения целевого использования юрты в повседневной жизни. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Железобетонная юрта, состоящая из железобетонных решетчатых боковых стен (секции),установленных на фундаментных блоках и скрепленных между собой стремяночными болтами и обтянутые стяжкой металлической лентой, органических стекол, установленных в решетках боковых стен при помощи штапиков, металлических жердей, с единенных нижней частью болтами к боковой стене, а верхней частью вдетых в отверстия колесообразного круга,исполняющего роль шанырака, пластиковых желобов, служащих для стекания дождевой воды,треугольных металлопластиковых рам с органическими стеклами,продетыми узким концом в отверстия колесообразного круга и нижней частью,прижатыми специальными зажимами к боковым стенам, зонта из органического стекла с рамой из металлопластика, крепящегося к колесообразному кругу и служащая для циркуляции воздуха внутри юрты, изделий из обожженной глины с рельефным орнаментом, укрывающие болтовые соединения нижних частей металлических жердей с боковой стеной с внешней стороны. 2. Железобетонная юрта по п.1,характеризующаяся тем, что боковые стены юрты выполнены в виде решетчатых секций из железобетона, на которых с двух сторон нанесены рельефные орнаменты. 3. Железобетонная юрта по п.1,характеризующаяся тем, что в отверстиях решетки железобетонной стены установлено органическое стекло, закрепленное с двух сторон деревянными штапиками. 4. Железобетонная юрта по п.1,характеризующаяся тем, что в качестве фундамента использованы фундаментные блоки из железобетона с пазом для посадки решетчатых секций, которые, в свою очередь, будут препятствовать боковому скольжению последних. 5. Железобетонная юрта по п.1,характеризующаяся тем, что уык (деревянные жерди, подпирающие верхний круг) представляет собой металлические жерди, сделанные из двух сваренных между собой стальных уголков, нижняя часть которых соединена с решетчатыми сегментами при помощи болтового соединения, а верхняя часть просовывается в специальные отверстия (пазы) колесообразного круга. 6. Железобетонная юрта по п.1,характеризующаяся тем, что шанырак (верхний круг) представляет собой колесообразный круг из толстостенной трубы, из нутрии которого распирают приваренные крестообразно по две четыре дугообразные трубы. 7. Железобетонная юрта по п.1,характеризующаяся тем, что на металлические жерди, соединенные одним концом с решетчатыми сегментами и другим концом вставленные в пазы колесообразного круга, кладутся пластиковые желоба, затем между металлическими жердями, на ребрах стальных уголков ложиться треугольная металлопластиковая рама с органическим стеклом,которая узким концом вставляется в отверстия в колесообразном круге, а нижняя, широкая часть прижимается зажимами к основанию жердей,пластиковый желоб, прижатый металлопластиковой рамой, служит для стекания дождевой воды. 8. Железобетонная юрта по п.1,характеризующаяся тем, что колесообразный круг,исполняющий роль шанырака, закрывается сверху зонтом нужного диаметра из органического стекла и рамой из металлопластика, который, в свою очередь, оберегает от дождя и служит отдушиной воздуха внутри юрты. 9. Железобетонная юрта по п.1,характеризующаяся тем, что болтовые соединения нижних частей металлических жердей с решетчатыми секциями боковой стены юрты укрывают с внешней стороны изделия, сделанные из обожженной глины и покрытые глазурью рельефные орнаменты. 10. Железобетонная юрта по п.1,характеризующаяся тем, что двери юрты изготовлены из стекла и металлопластика.
