Панель самонесущая стеновая, типа “Сэндвич”

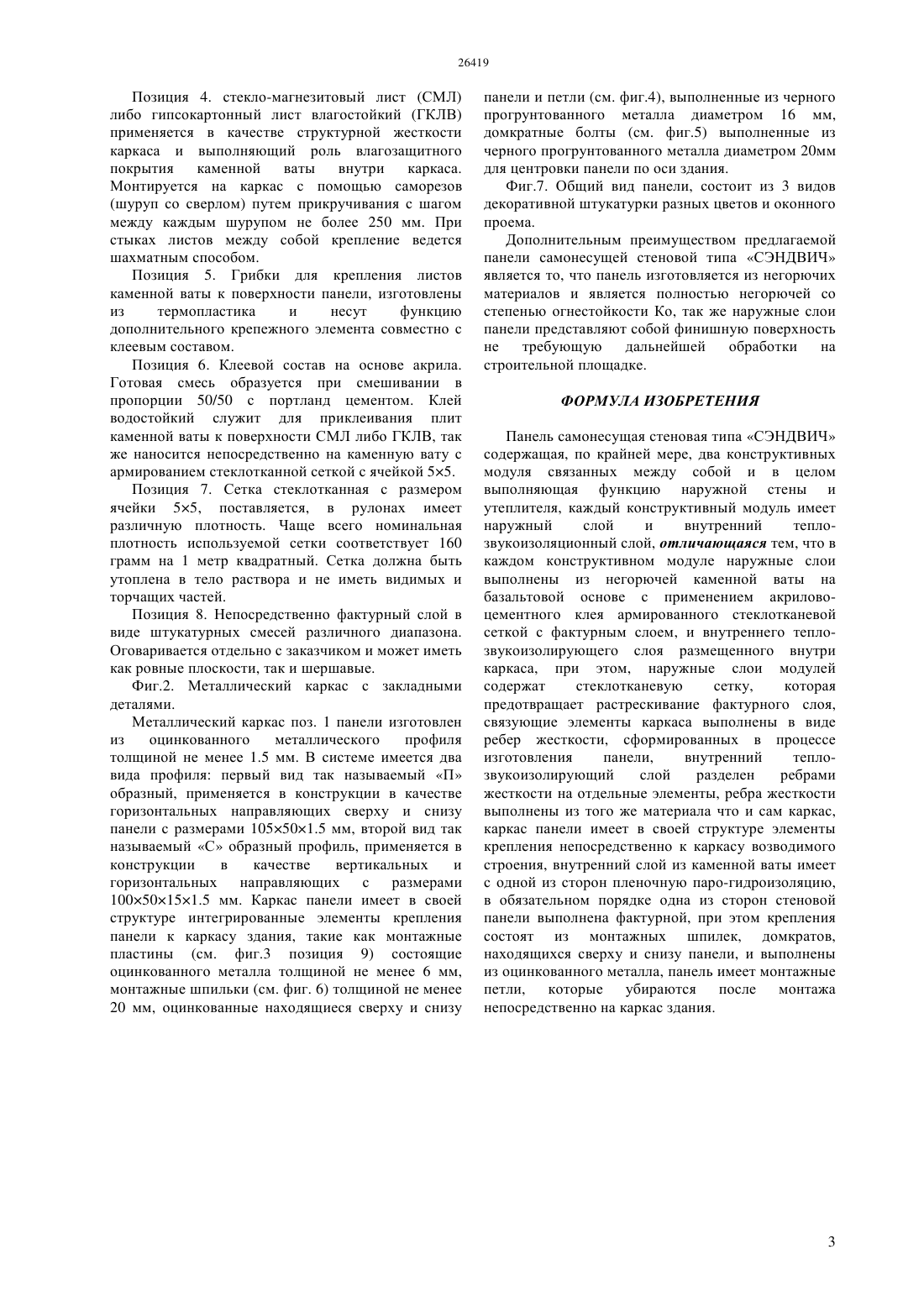

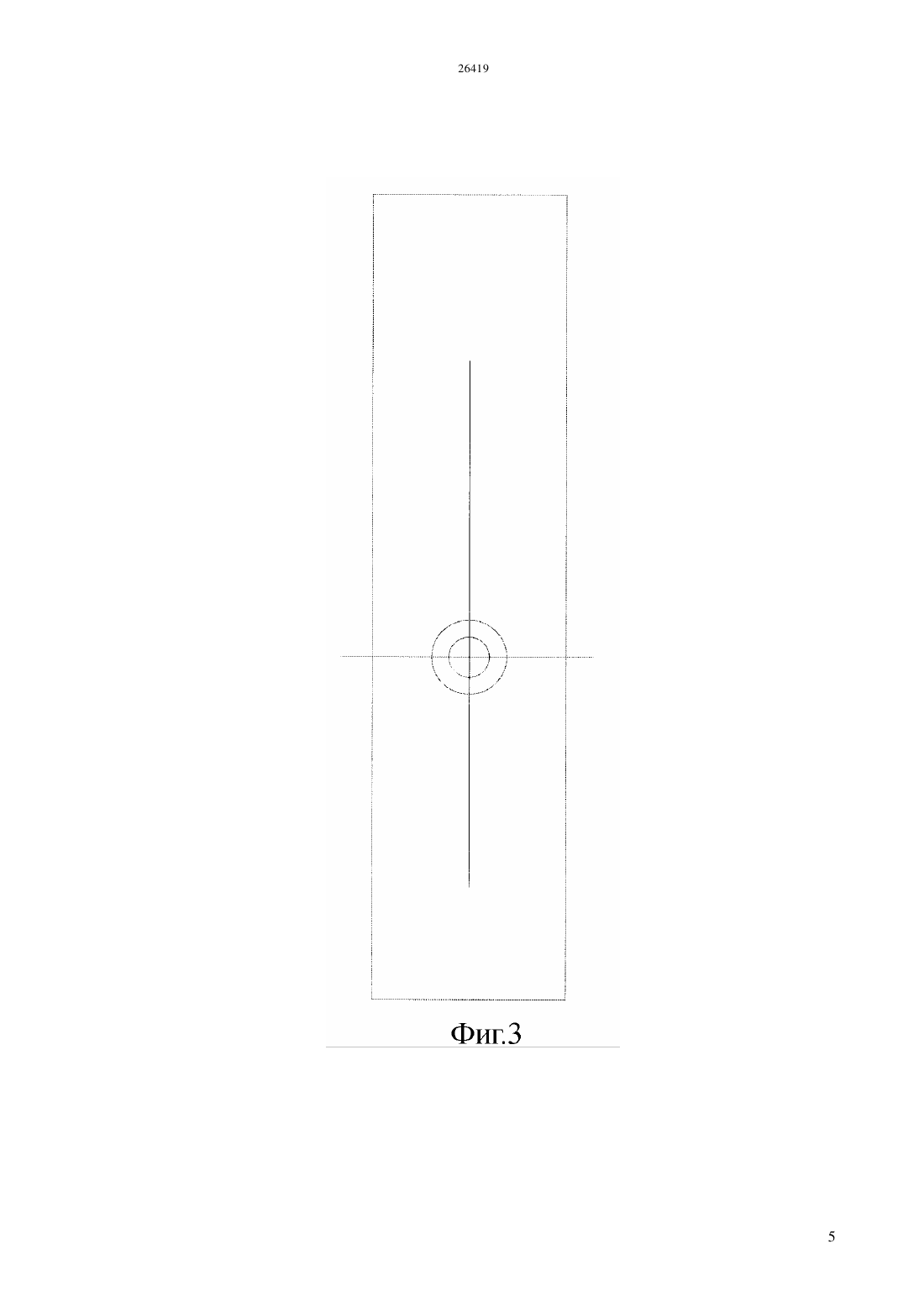

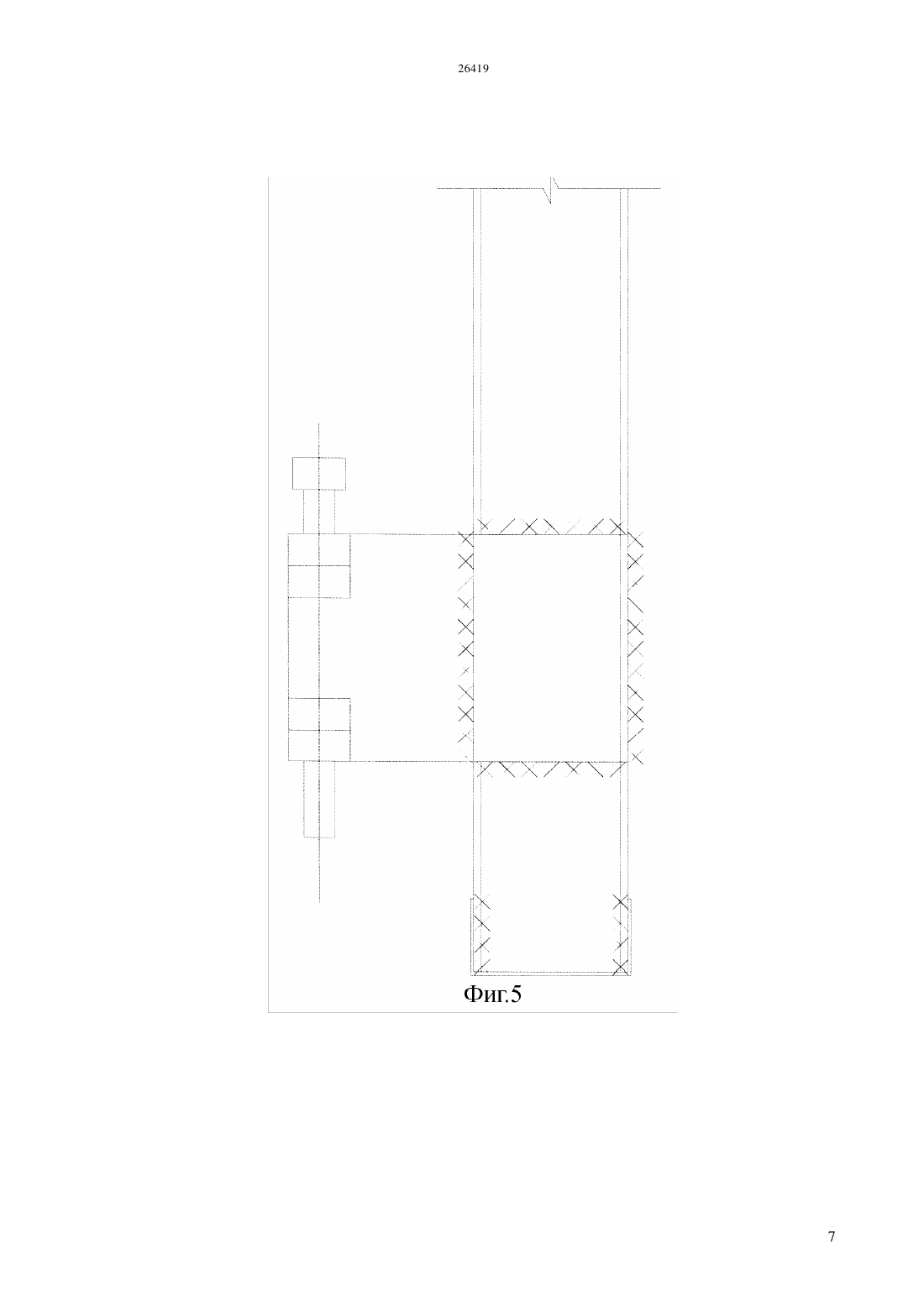

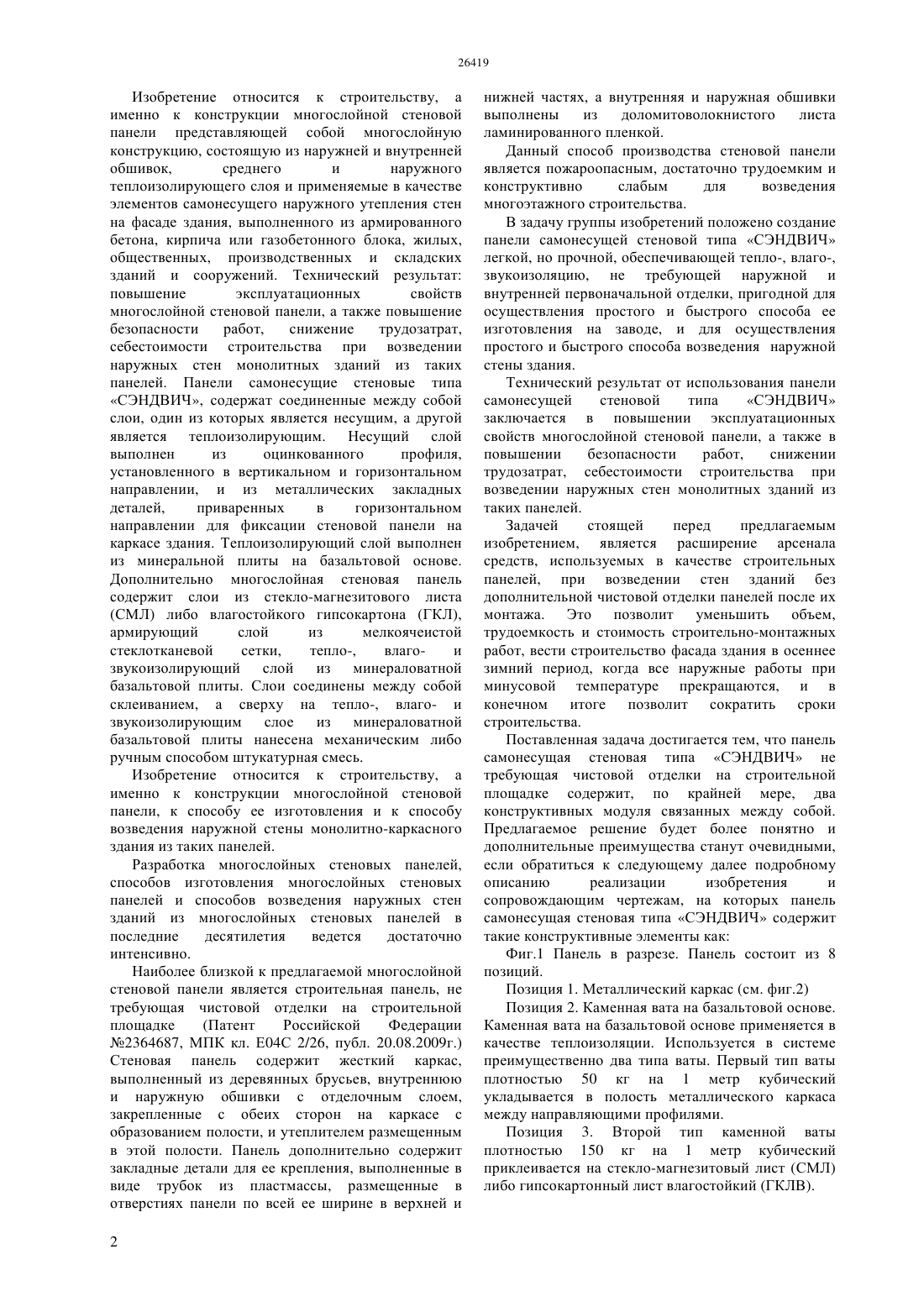

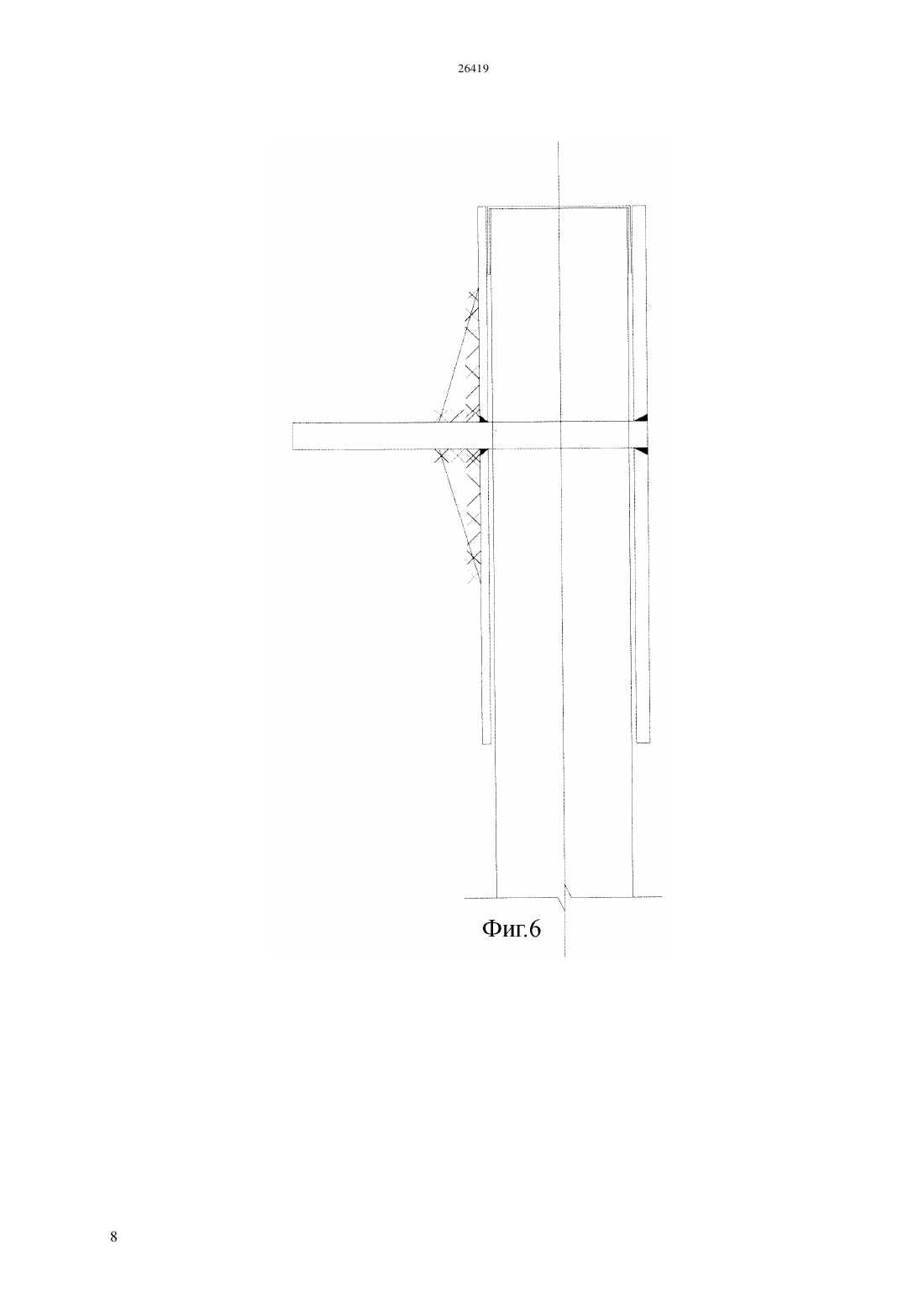

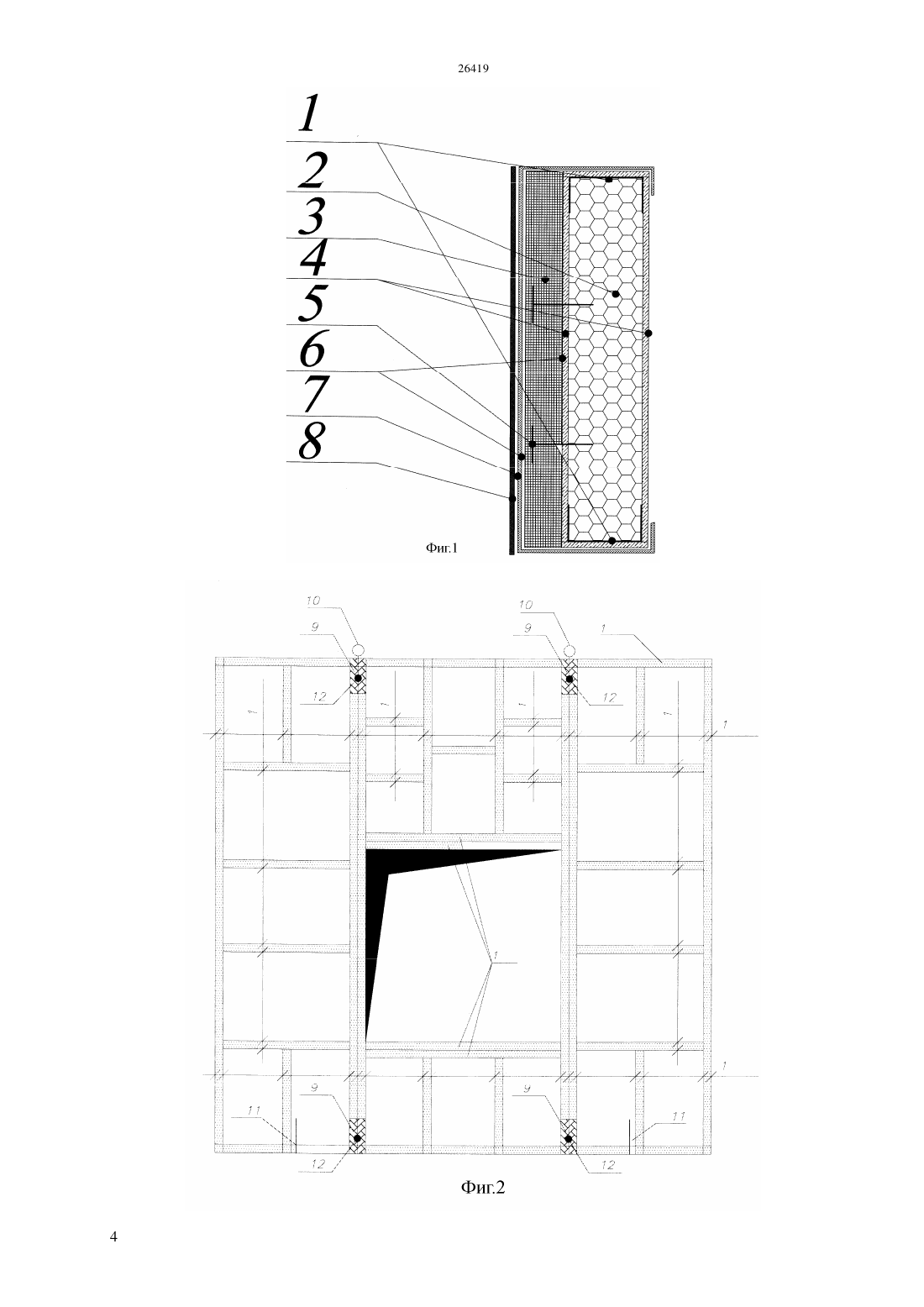

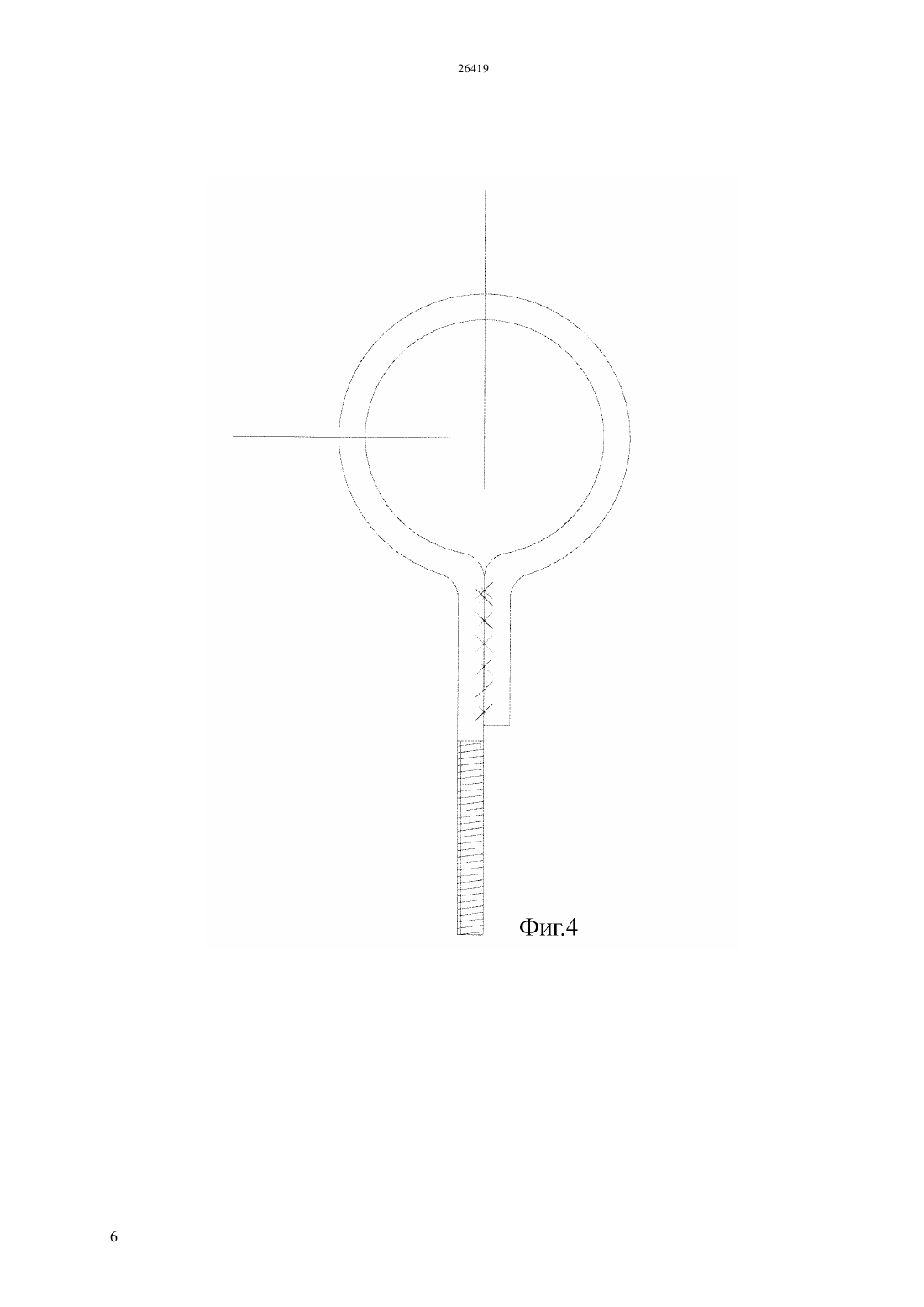

(51) 04 2/26 (2006.01) 04 1/61 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ утеплителя. Каждый конструктивный модуль имеет наружный слой и внутренний теплозвукоизоляционный слой. В каждом конструктивном модуле наружные слои выполнены из негорючей каменной ваты на базальтовой основе с применением акрилово-цементного клея армированного стеклотканной сеткой с фактурным слоем, и внутреннего тепло-звукоизолирующего слоя размещенного внутри каркаса. Наружные слои модулей выполнены из акрилово-цементного клея,содержат сетку,которая предотвращает растрескивание фактурного слоя. Связующие элементы каркаса выполнены в виде ребер жесткости, сформированных в процессе изготовления панели. Внутренний теплозвукоизолирующий слой разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала что и сам каркас. Каркас панели имеет в своей структуре элементы крепления непосредственно к каркасу возводимого строения. Внутренний слой из каменной ваты имеет с одной из сторон пленочную гидроизоляцию. В обязательном порядке одна из сторон стеновой панели выполнена фактурной. Дополнительным преимуществом предлагаемой панели самонесущей стеновой типа СЭНДВИЧ является то, что возведение строительного объекта ведется круглогодично,включая минусовые температуры. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области строительных панелей очевидны возможные модификации и изменения.(73) Товарищество с ограниченной ответственностью Конкрит Продактс(57) Предлагаемая конструкция относится к строительству и строительным материалам и может быть использована в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий, а именно к конструкции стеновых панелей с теплоизоляцией. Панель может быть использована при возведении стен многоэтажных зданий без дополнительной чистовой отделки панелей после их монтажа. Задачей,стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей, при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Это позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, и в конечном итоге позволит сократить сроки строительства. Поставленная задача достигается тем, что панель самонесущая стеновая типа СЭНДВИЧ не требующая чистовой отделки на строительной площадке, содержит, по крайней мере, два конструктивных модуля связанных между собой и в целом выполняют функцию наружной стены и Изобретение относится к строительству, а именно к конструкции многослойной стеновой панели представляющей собой многослойную конструкцию, состоящую из наружней и внутренней обшивок,среднего и наружного теплоизолирующего слоя и применяемые в качестве элементов самонесущего наружного утепления стен на фасаде здания, выполненного из армированного бетона, кирпича или газобетонного блока, жилых,общественных, производственных и складских зданий и сооружений. Технический результат повышение эксплуатационных свойств многослойной стеновой панели, а также повышение безопасности работ,снижение трудозатрат,себестоимости строительства при возведении наружных стен монолитных зданий из таких панелей. Панели самонесущие стеновые типа СЭНДВИЧ, содержат соединенные между собой слои, один из которых является несущим, а другой является теплоизолирующим. Несущий слой выполнен из оцинкованного профиля,установленного в вертикальном и горизонтальном направлении, и из металлических закладных деталей,приваренных в горизонтальном направлении для фиксации стеновой панели на каркасе здания. Теплоизолирующий слой выполнен из минеральной плиты на базальтовой основе. Дополнительно многослойная стеновая панель содержит слои из стекло-магнезитового листа(СМЛ) либо влагостойкого гипсокартона (ГКЛ),армирующий слой из мелкоячеистой стеклотканевой сетки,тепло-,влагои звукоизолирующий слой из минераловатной базальтовой плиты. Слои соединены между собой склеиванием, а сверху на тепло-, влаго- и звукоизолирующим слое из минераловатной базальтовой плиты нанесена механическим либо ручным способом штукатурная смесь. Изобретение относится к строительству, а именно к конструкции многослойной стеновой панели, к способу ее изготовления и к способу возведения наружной стены монолитно-каркасного здания из таких панелей. Разработка многослойных стеновых панелей,способов изготовления многослойных стеновых панелей и способов возведения наружных стен зданий из многослойных стеновых панелей в последние десятилетия ведется достаточно интенсивно. Наиболее близкой к предлагаемой многослойной стеновой панели является строительная панель, не требующая чистовой отделки на строительной площадке(Патент Российской Федерации 2364687, МПК кл. Е 04 С 2/26, публ. 20.08.2009 г.) Стеновая панель содержит жесткий каркас,выполненный из деревянных брусьев, внутреннюю и наружную обшивки с отделочным слоем,закрепленные с обеих сторон на каркасе с образованием полости, и утеплителем размещенным в этой полости. Панель дополнительно содержит закладные детали для ее крепления, выполненные в виде трубок из пластмассы, размещенные в отверстиях панели по всей ее ширине в верхней и 2 нижней частях, а внутренняя и наружная обшивки выполнены из доломитоволокнистого листа ламинированного пленкой. Данный способ производства стеновой панели является пожароопасным, достаточно трудоемким и конструктивно слабым для возведения многоэтажного строительства. В задачу группы изобретений положено создание панели самонесущей стеновой типа СЭНДВИЧ легкой, но прочной, обеспечивающей тепло-, влаго-,звукоизоляцию, не требующей наружной и внутренней первоначальной отделки, пригодной для осуществления простого и быстрого способа ее изготовления на заводе, и для осуществления простого и быстрого способа возведения наружной стены здания. Технический результат от использования панели самонесущей стеновой типа СЭНДВИЧ заключается в повышении эксплуатационных свойств многослойной стеновой панели, а также в повышении безопасности работ,снижении трудозатрат, себестоимости строительства при возведении наружных стен монолитных зданий из таких панелей. Задачей стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей, при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Это позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, вести строительство фасада здания в осеннее зимний период, когда все наружные работы при минусовой температуре прекращаются, и в конечном итоге позволит сократить сроки строительства. Поставленная задача достигается тем, что панель самонесущая стеновая типа СЭНДВИЧ не требующая чистовой отделки на строительной площадке содержит, по крайней мере, два конструктивных модуля связанных между собой. Предлагаемое решение будет более понятно и дополнительные преимущества станут очевидными,если обратиться к следующему далее подробному описанию реализации изобретения и сопровождающим чертежам, на которых панель самонесущая стеновая типа СЭНДВИЧ содержит такие конструктивные элементы как Фиг.1 Панель в разрезе. Панель состоит из 8 позиций. Позиция 1. Металлический каркас (см. фиг.2) Позиция 2. Каменная вата на базальтовой основе. Каменная вата на базальтовой основе применяется в качестве теплоизоляции. Используется в системе преимущественно два типа ваты. Первый тип ваты плотностью 50 кг на 1 метр кубический укладывается в полость металлического каркаса между направляющими профилями. Позиция 3. Второй тип каменной ваты плотностью 150 кг на 1 метр кубический приклеивается на стекло-магнезитовый лист (СМЛ) либо гипсокартонный лист влагостойкий (ГКЛВ). Позиция 4. стекло-магнезитовый лист (СМЛ) либо гипсокартонный лист влагостойкий (ГКЛВ) применяется в качестве структурной жесткости каркаса и выполняющий роль влагозащитного покрытия каменной ваты внутри каркаса. Монтируется на каркас с помощью саморезов(шуруп со сверлом) путем прикручивания с шагом между каждым шурупом не более 250 мм. При стыках листов между собой крепление ведется шахматным способом. Позиция 5. Грибки для крепления листов каменной ваты к поверхности панели, изготовлены из термопластика и несут функцию дополнительного крепежного элемента совместно с клеевым составом. Позиция 6. Клеевой состав на основе акрила. Готовая смесь образуется при смешивании в пропорции 50/50 с портланд цементом. Клей водостойкий служит для приклеивания плит каменной ваты к поверхности СМЛ либо ГКЛВ, так же наносится непосредственно на каменную вату с армированием стеклотканной сеткой с ячейкой 55. Позиция 7. Сетка стеклотканная с размером ячейки 55, поставляется, в рулонах имеет различную плотность. Чаще всего номинальная плотность используемой сетки соответствует 160 грамм на 1 метр квадратный. Сетка должна быть утоплена в тело раствора и не иметь видимых и торчащих частей. Позиция 8. Непосредственно фактурный слой в виде штукатурных смесей различного диапазона. Оговаривается отдельно с заказчиком и может иметь как ровные плоскости, так и шершавые. Фиг.2. Металлический каркас с закладными деталями. Металлический каркас поз. 1 панели изготовлен из оцинкованного металлического профиля толщиной не менее 1.5 мм. В системе имеется два вида профиля первый вид так называемый П образный, применяется в конструкции в качестве горизонтальных направляющих сверху и снизу панели с размерами 105501.5 мм, второй вид так называемый С образный профиль, применяется в конструкции в качестве вертикальных и горизонтальных направляющих с размерами 10050151.5 мм. Каркас панели имеет в своей структуре интегрированные элементы крепления панели к каркасу здания, такие как монтажные пластины (см. фиг.3 позиция 9) состоящие оцинкованного металла толщиной не менее 6 мм,монтажные шпильки (см. фиг. 6) толщиной не менее 20 мм, оцинкованные находящиеся сверху и снизу панели и петли (см. фиг.4), выполненные из черного прогрунтованного металла диаметром 16 мм,домкратные болты (см. фиг.5) выполненные из черного прогрунтованного металла диаметром 20 мм для центровки панели по оси здания. Фиг.7. Общий вид панели, состоит из 3 видов декоративной штукатурки разных цветов и оконного проема. Дополнительным преимуществом предлагаемой панели самонесущей стеновой типа СЭНДВИЧ является то, что панель изготовляется из негорючих материалов и является полностью негорючей со степенью огнестойкости Ко, так же наружные слои панели представляют собой финишную поверхность не требующую дальнейшей обработки на строительной площадке. ФОРМУЛА ИЗОБРЕТЕНИЯ Панель самонесущая стеновая типа СЭНДВИЧ содержащая, по крайней мере, два конструктивных модуля связанных между собой и в целом выполняющая функцию наружной стены и утеплителя, каждый конструктивный модуль имеет наружный слой и внутренний теплозвукоизоляционный слой, отличающаяся тем, что в каждом конструктивном модуле наружные слои выполнены из негорючей каменной ваты на базальтовой основе с применением акриловоцементного клея армированного стеклотканевой сеткой с фактурным слоем, и внутреннего теплозвукоизолирующего слоя размещенного внутри каркаса, при этом, наружные слои модулей содержат стеклотканевую сетку,которая предотвращает растрескивание фактурного слоя,связующие элементы каркаса выполнены в виде ребер жесткости, сформированных в процессе изготовления панели,внутренний теплозвукоизолирующий слой разделен ребрами жесткости на отдельные элементы, ребра жесткости выполнены из того же материала что и сам каркас,каркас панели имеет в своей структуре элементы крепления непосредственно к каркасу возводимого строения, внутренний слой из каменной ваты имеет с одной из сторон пленочную паро-гидроизоляцию,в обязательном порядке одна из сторон стеновой панели выполнена фактурной, при этом крепления состоят из монтажных шпилек, домкратов,находящихся сверху и снизу панели, и выполнены из оцинкованного металла, панель имеет монтажные петли, которые убираются после монтажа непосредственно на каркас здания.
