Стеновая панель “UTC – Легкая стена”

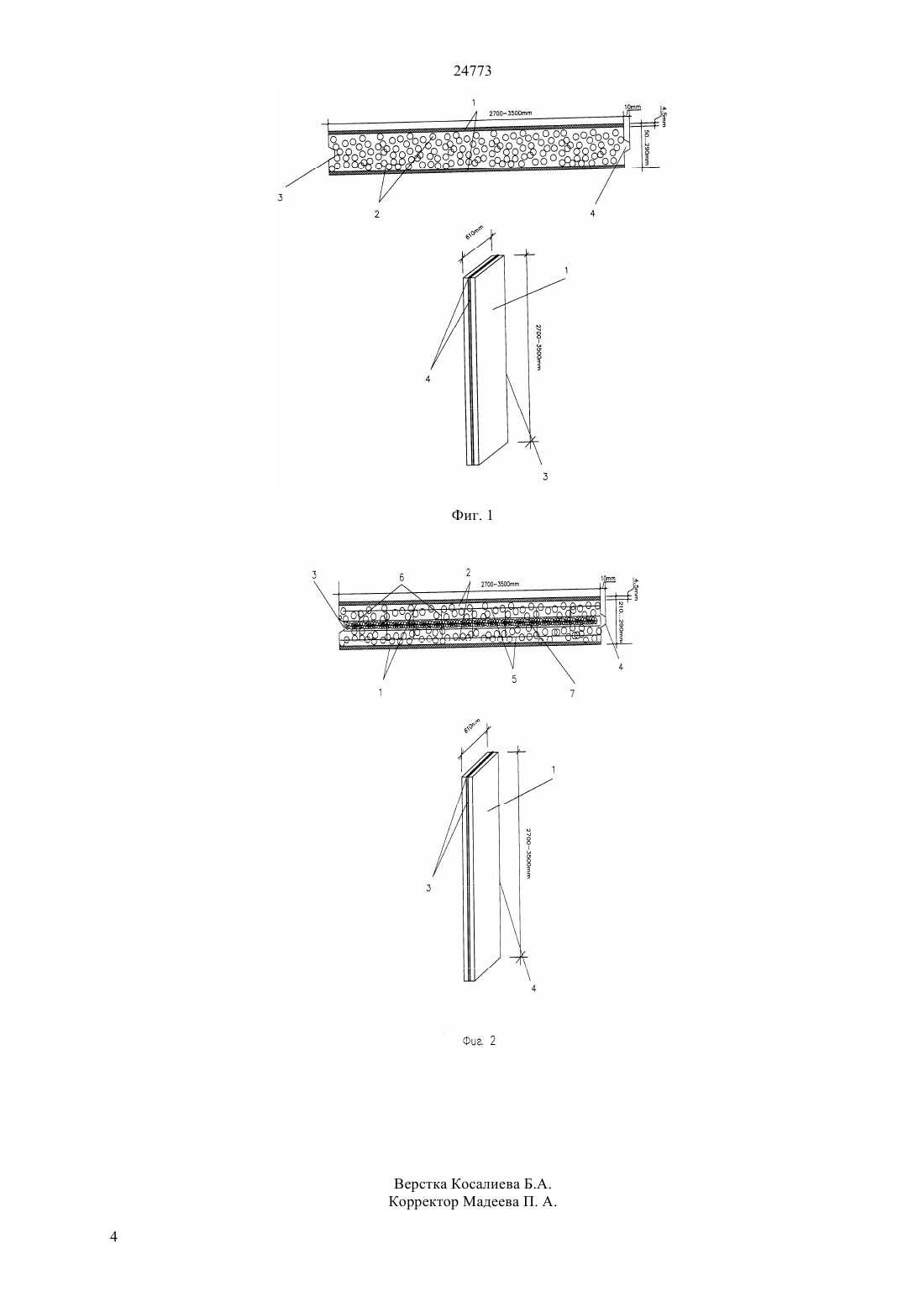

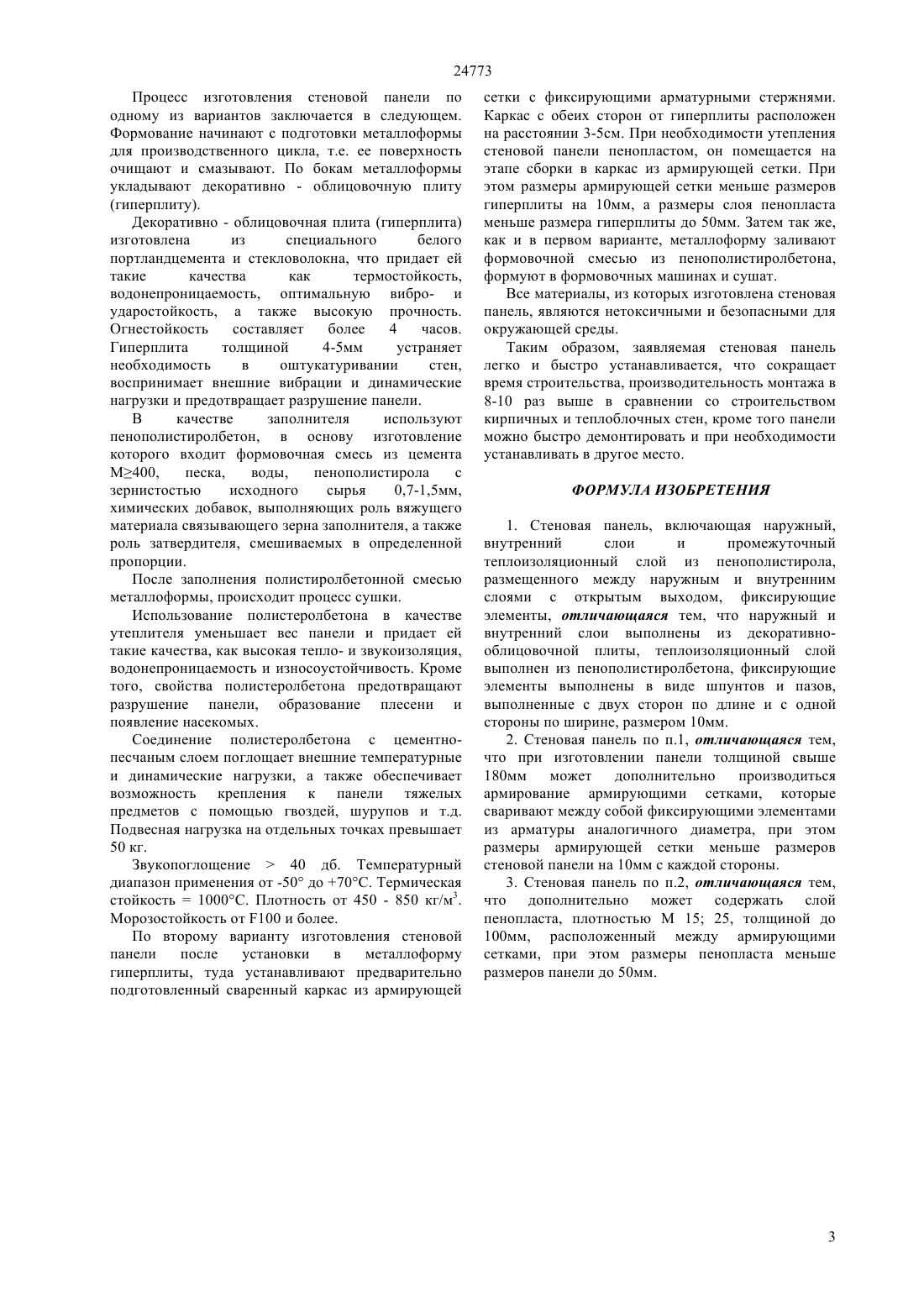

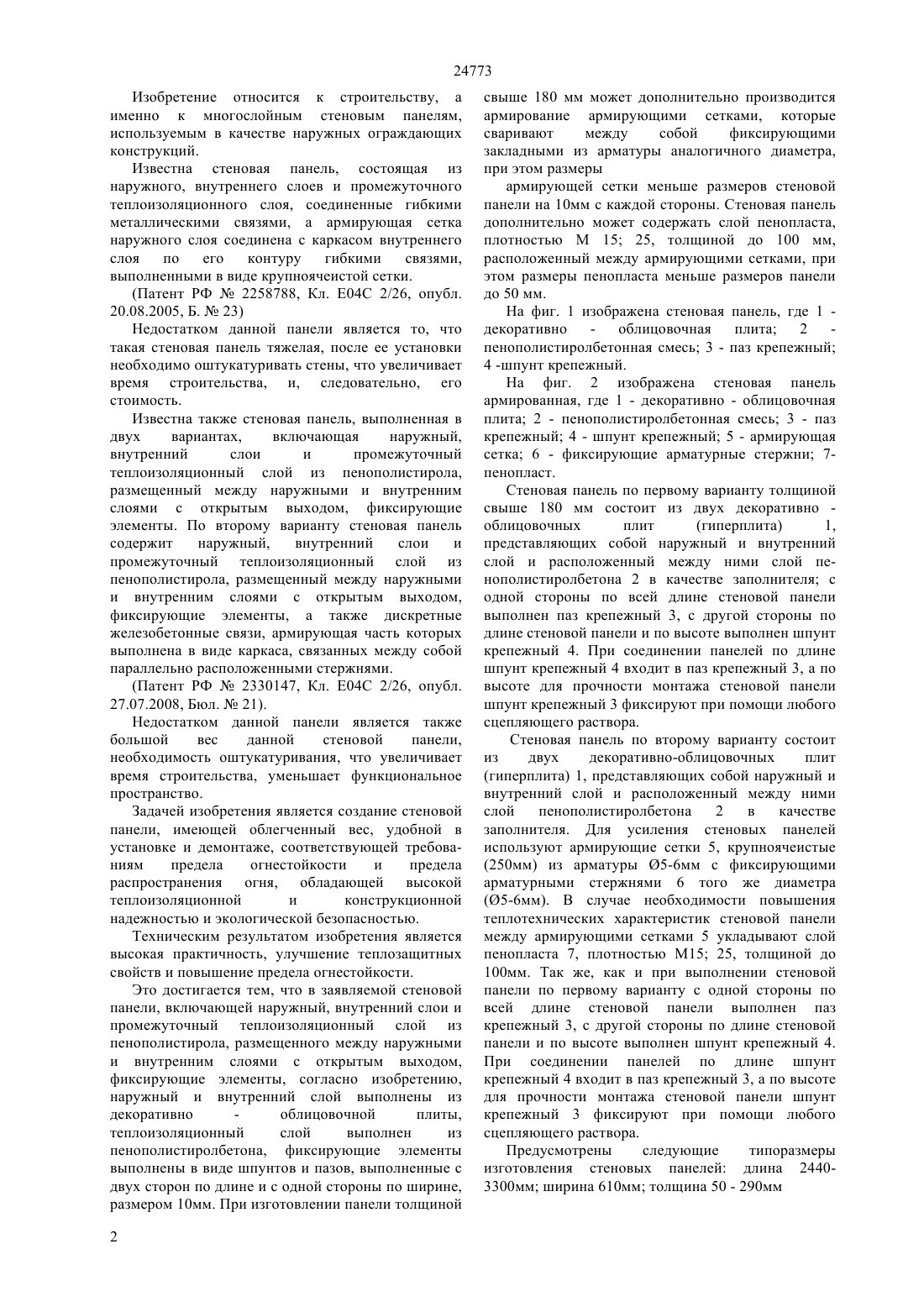

(51) 04 2/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ промежуточный теплоизоляционный слой из пенополистирола, размещенного между наружными и внутренним слоями с открытым выходом,фиксирующие элементы, согласно изобретению,наружный и внутренний слой выполнены из декоративно облицовочной плиты,теплоизоляционный слой выполнен из пенополистиролбетона, фиксирующие элементы выполнены в виде шпунтов и пазов, выполненные с двух сторон по длине и с одной стороны по ширине,размером 10 мм. При изготовлении панели толщиной свыше 180 мм может дополнительно производится армирование армирующими сетками, которые сваривают между собой фиксирующими закладными из арматуры аналогичного диаметра,при этом размеры армирующей сетки меньше размеров стеновой панели на 10 мм с каждой стороны. Стеновая панель дополнительно может содержать слой пенопласта, плотностью М 15 25,толщиной до 100 мм, расположенный между армирующими сетками, при этом размеры пенопласта меньше размеров панели до 50 мм.(72) Рудич Юрий Николаевич Аспацатуров Виктор Николаевич Хозеев Евгений Анатольевич(73) Товарищество с ограниченной ответственностью Индустриальная нефтяная компания - Т(57) Изобретение относится к строительству, а именно к многослойным стеновым панелям,используемым в качестве наружных ограждающих конструкций. Техническим результатом изобретения является высокая практичность, улучшение теплозащитных свойств и повышение предела огнестойкости. Это достигается тем, что в заявляемой стеновой панели, включающей наружный, внутренний слои и 24773 Изобретение относится к строительству, а именно к многослойным стеновым панелям,используемым в качестве наружных ограждающих конструкций. Известна стеновая панель, состоящая из наружного, внутреннего слоев и промежуточного теплоизоляционного слоя, соединенные гибкими металлическими связями, а армирующая сетка наружного слоя соединена с каркасом внутреннего слоя по его контуру гибкими связями,выполненными в виде крупноячеистой сетки.(Патент РФ 2258788, Кл. Е 04 С 2/26, опубл. 20.08.2005, Б.23) Недостатком данной панели является то, что такая стеновая панель тяжелая, после ее установки необходимо оштукатуривать стены, что увеличивает время строительства, и, следовательно, его стоимость. Известна также стеновая панель, выполненная в двух вариантах,включающая наружный,внутренний слои и промежуточный теплоизоляционный слой из пенополистирола,размещенный между наружными и внутренним слоями с открытым выходом, фиксирующие элементы. По второму варианту стеновая панель содержит наружный,внутренний слои и промежуточный теплоизоляционный слой из пенополистирола, размещенный между наружными и внутренним слоями с открытым выходом,фиксирующие элементы, а также дискретные железобетонные связи, армирующая часть которых выполнена в виде каркаса, связанных между собой параллельно расположенными стержнями.(Патент РФ 2330147, Кл. Е 04 С 2/26, опубл. 27.07.2008, Бюл.21). Недостатком данной панели является также большой вес данной стеновой панели,необходимость оштукатуривания, что увеличивает время строительства, уменьшает функциональное пространство. Задачей изобретения является создание стеновой панели, имеющей облегченный вес, удобной в установке и демонтаже, соответствующей требованиям предела огнестойкости и предела распространения огня, обладающей высокой теплоизоляционной и конструкционной надежностью и экологической безопасностью. Техническим результатом изобретения является высокая практичность, улучшение теплозащитных свойств и повышение предела огнестойкости. Это достигается тем, что в заявляемой стеновой панели, включающей наружный, внутренний слои и промежуточный теплоизоляционный слой из пенополистирола, размещенного между наружными и внутренним слоями с открытым выходом,фиксирующие элементы, согласно изобретению,наружный и внутренний слой выполнены из декоративно облицовочной плиты,теплоизоляционный слой выполнен из пенополистиролбетона, фиксирующие элементы выполнены в виде шпунтов и пазов, выполненные с двух сторон по длине и с одной стороны по ширине,размером 10 мм. При изготовлении панели толщиной 2 свыше 180 мм может дополнительно производится армирование армирующими сетками, которые сваривают между собой фиксирующими закладными из арматуры аналогичного диаметра,при этом размеры армирующей сетки меньше размеров стеновой панели на 10 мм с каждой стороны. Стеновая панель дополнительно может содержать слой пенопласта,плотностью М 15 25, толщиной до 100 мм,расположенный между армирующими сетками, при этом размеры пенопласта меньше размеров панели до 50 мм. На фиг. 1 изображена стеновая панель, где 1 декоративно - облицовочная плита 2 пенополистиролбетонная смесь 3 - паз крепежный 4 -шпунт крепежный. На фиг. 2 изображена стеновая панель армированная, где 1 - декоративно - облицовочная плита 2 - пенополистиролбетонная смесь 3 - паз крепежный 4 - шпунт крепежный 5 - армирующая сетка 6 - фиксирующие арматурные стержни 7 пенопласт. Стеновая панель по первому варианту толщиной свыше 180 мм состоит из двух декоративно облицовочных плит(гиперплита) 1,представляющих собой наружный и внутренний слой и расположенный между ними слой пенополистиролбетона 2 в качестве заполнителя с одной стороны по всей длине стеновой панели выполнен паз крепежный 3, с другой стороны по длине стеновой панели и по высоте выполнен шпунт крепежный 4. При соединении панелей по длине шпунт крепежный 4 входит в паз крепежный 3, а по высоте для прочности монтажа стеновой панели шпунт крепежный 3 фиксируют при помощи любого сцепляющего раствора. Стеновая панель по второму варианту состоит из двух декоративно-облицовочных плит(гиперплита) 1, представляющих собой наружный и внутренний слой и расположенный между ними слой пенополистиролбетона 2 в качестве заполнителя. Для усиления стеновых панелей используют армирующие сетки 5, крупноячеистые(250 мм) из арматуры 5-6 мм с фиксирующими арматурными стержнями 6 того же диаметра(5-6 мм). В случае необходимости повышения теплотехнических характеристик стеновой панели между армирующими сетками 5 укладывают слой пенопласта 7, плотностью М 15 25, толщиной до 100 мм. Так же, как и при выполнении стеновой панели по первому варианту с одной стороны по всей длине стеновой панели выполнен паз крепежный 3, с другой стороны по длине стеновой панели и по высоте выполнен шпунт крепежный 4. При соединении панелей по длине шпунт крепежный 4 входит в паз крепежный 3, а по высоте для прочности монтажа стеновой панели шпунт крепежный 3 фиксируют при помощи любого сцепляющего раствора. Предусмотрены следующие типоразмеры изготовления стеновых панелей длина 24403300 мм ширина 610 мм толщина 50 - 290 мм 24773 Процесс изготовления стеновой панели по одному из вариантов заключается в следующем. Формование начинают с подготовки металлоформы для производственного цикла, т.е. ее поверхность очищают и смазывают. По бокам металлоформы укладывают декоративно - облицовочную плиту(гиперплиту). Декоративно - облицовочная плита (гиперплита) изготовлена из специального белого портландцемента и стекловолокна, что придает ей такие качества как термостойкость,водонепроницаемость, оптимальную вибро- и ударостойкость, а также высокую прочность. Огнестойкость составляет более 4 часов. Гиперплита толщиной 4-5 мм устраняет необходимость в оштукатуривании стен,воспринимает внешние вибрации и динамические нагрузки и предотвращает разрушение панели. В качестве заполнителя используют пенополистиролбетон, в основу изготовление которого входит формовочная смесь из цемента М 400,песка,воды,пенополистирола с зернистостью исходного сырья 0,7-1,5 мм,химических добавок, выполняющих роль вяжущего материала связывающего зерна заполнителя, а также роль затвердителя, смешиваемых в определенной пропорции. После заполнения полистиролбетонной смесью металлоформы, происходит процесс сушки. Использование полистеролбетона в качестве утеплителя уменьшает вес панели и придает ей такие качества, как высокая тепло- и звукоизоляция,водонепроницаемость и износоустойчивость. Кроме того, свойства полистеролбетона предотвращают разрушение панели, образование плесени и появление насекомых. Соединение полистеролбетона с цементнопесчаным слоем поглощает внешние температурные и динамические нагрузки, а также обеспечивает возможность крепления к панели тяжелых предметов с помощью гвоздей, шурупов и т.д. Подвесная нагрузка на отдельных точках превышает 50 кг. Звукопоглощение 40 дб. Температурный диапазон применения от -50 до 70 С. Термическая стойкость 1000 С. Плотность от 450 - 850 кг/м 3. Морозостойкость от 100 и более. По второму варианту изготовления стеновой панели после установки в металлоформу гиперплиты, туда устанавливают предварительно подготовленный сваренный каркас из армирующей сетки с фиксирующими арматурными стержнями. Каркас с обеих сторон от гиперплиты расположен на расстоянии 3-5 см. При необходимости утепления стеновой панели пенопластом, он помещается на этапе сборки в каркас из армирующей сетки. При этом размеры армирующей сетки меньше размеров гиперплиты на 10 мм, а размеры слоя пенопласта меньше размера гиперплиты до 50 мм. Затем так же,как и в первом варианте, металлоформу заливают формовочной смесью из пенополистиролбетона,формуют в формовочных машинах и сушат. Все материалы, из которых изготовлена стеновая панель, являются нетоксичными и безопасными для окружающей среды. Таким образом, заявляемая стеновая панель легко и быстро устанавливается, что сокращает время строительства, производительность монтажа в 8-10 раз выше в сравнении со строительством кирпичных и теплоблочных стен, кроме того панели можно быстро демонтировать и при необходимости устанавливать в другое место. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стеновая панель, включающая наружный,внутренний слои и промежуточный теплоизоляционный слой из пенополистирола,размещенного между наружным и внутренним слоями с открытым выходом, фиксирующие элементы, отличающаяся тем, что наружный и внутренний слои выполнены из декоративнооблицовочной плиты, теплоизоляционный слой выполнен из пенополистиролбетона, фиксирующие элементы выполнены в виде шпунтов и пазов,выполненные с двух сторон по длине и с одной стороны по ширине, размером 10 мм. 2. Стеновая панель по п.1, отличающаяся тем,что при изготовлении панели толщиной свыше 180 мм может дополнительно производиться армирование армирующими сетками, которые сваривают между собой фиксирующими элементами из арматуры аналогичного диаметра, при этом размеры армирующей сетки меньше размеров стеновой панели на 10 мм с каждой стороны. 3. Стеновая панель по п.2, отличающаяся тем,что дополнительно может содержать слой пенопласта, плотностью М 15 25, толщиной до 100 мм, расположенный между армирующими сетками, при этом размеры пенопласта меньше размеров панели до 50 мм.
