Устройство телекоммуникационное распределительное (варианты)

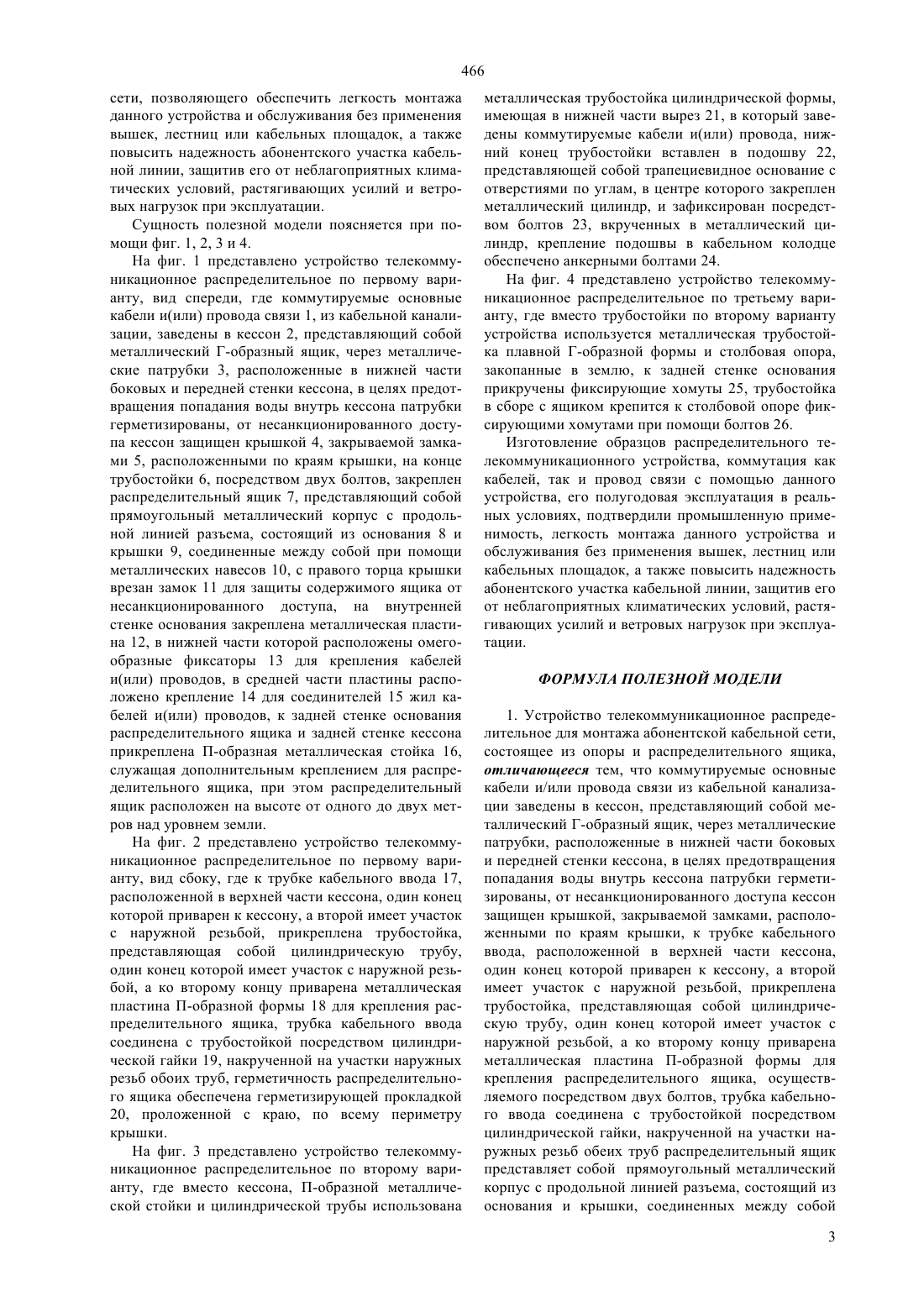

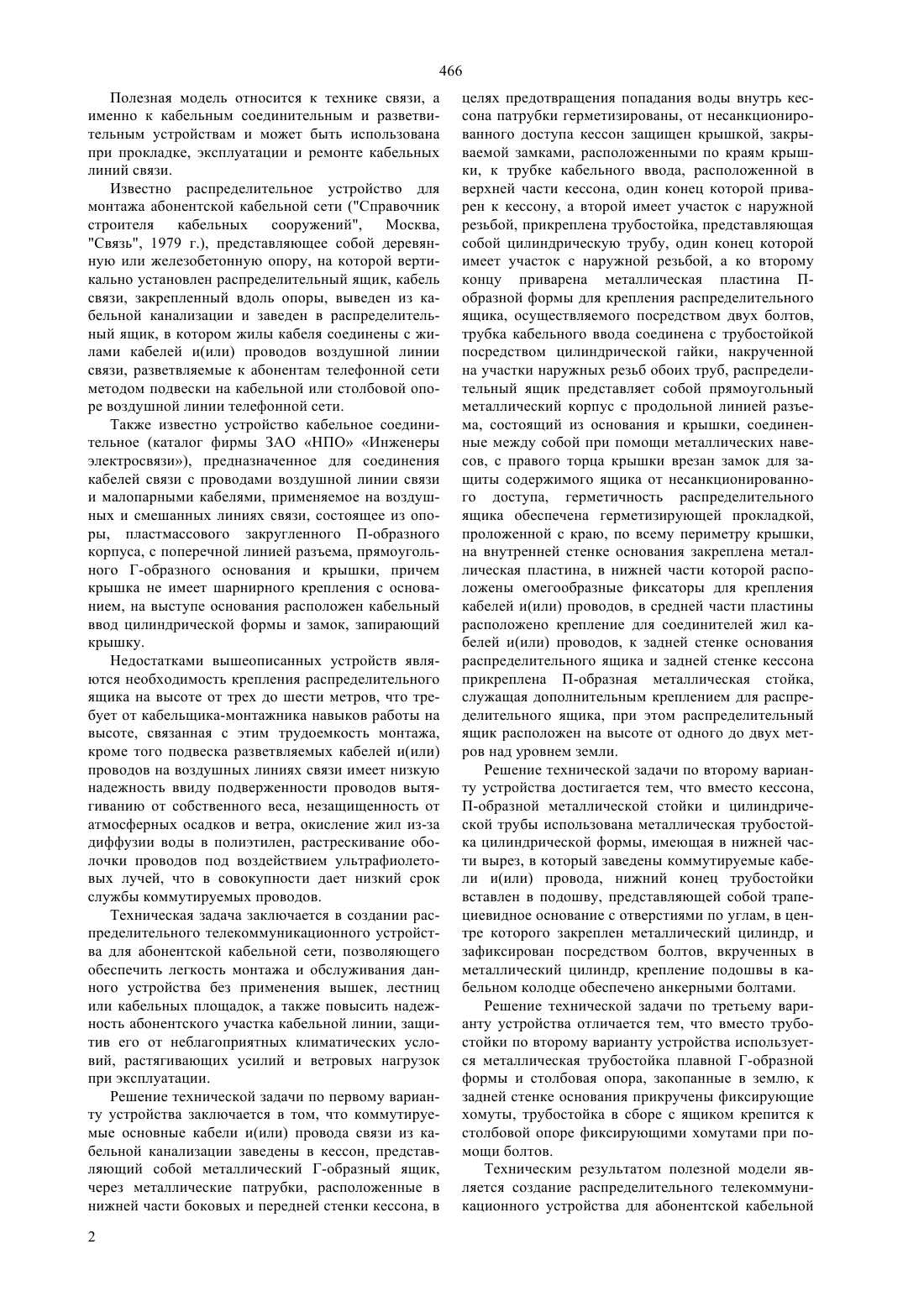

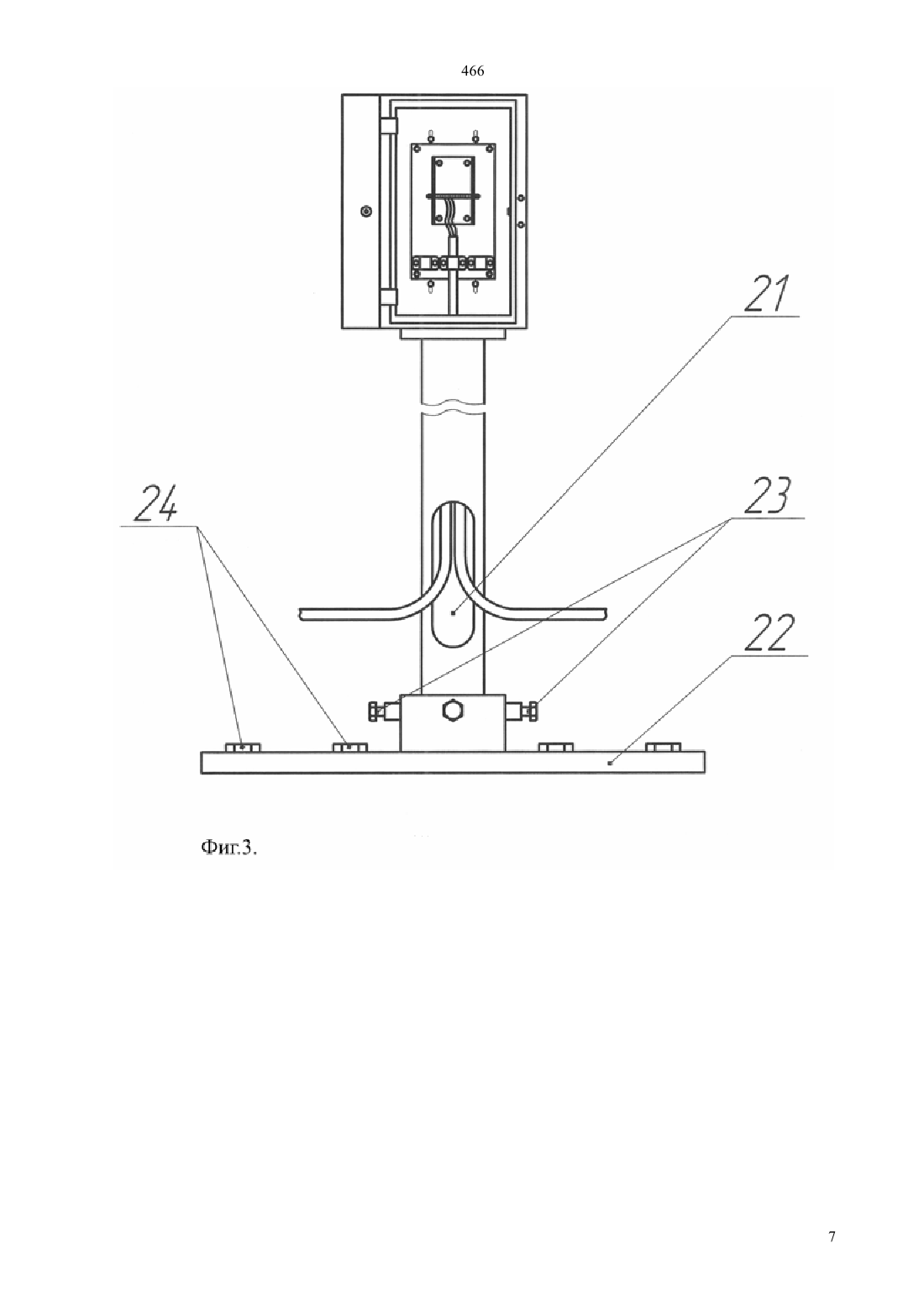

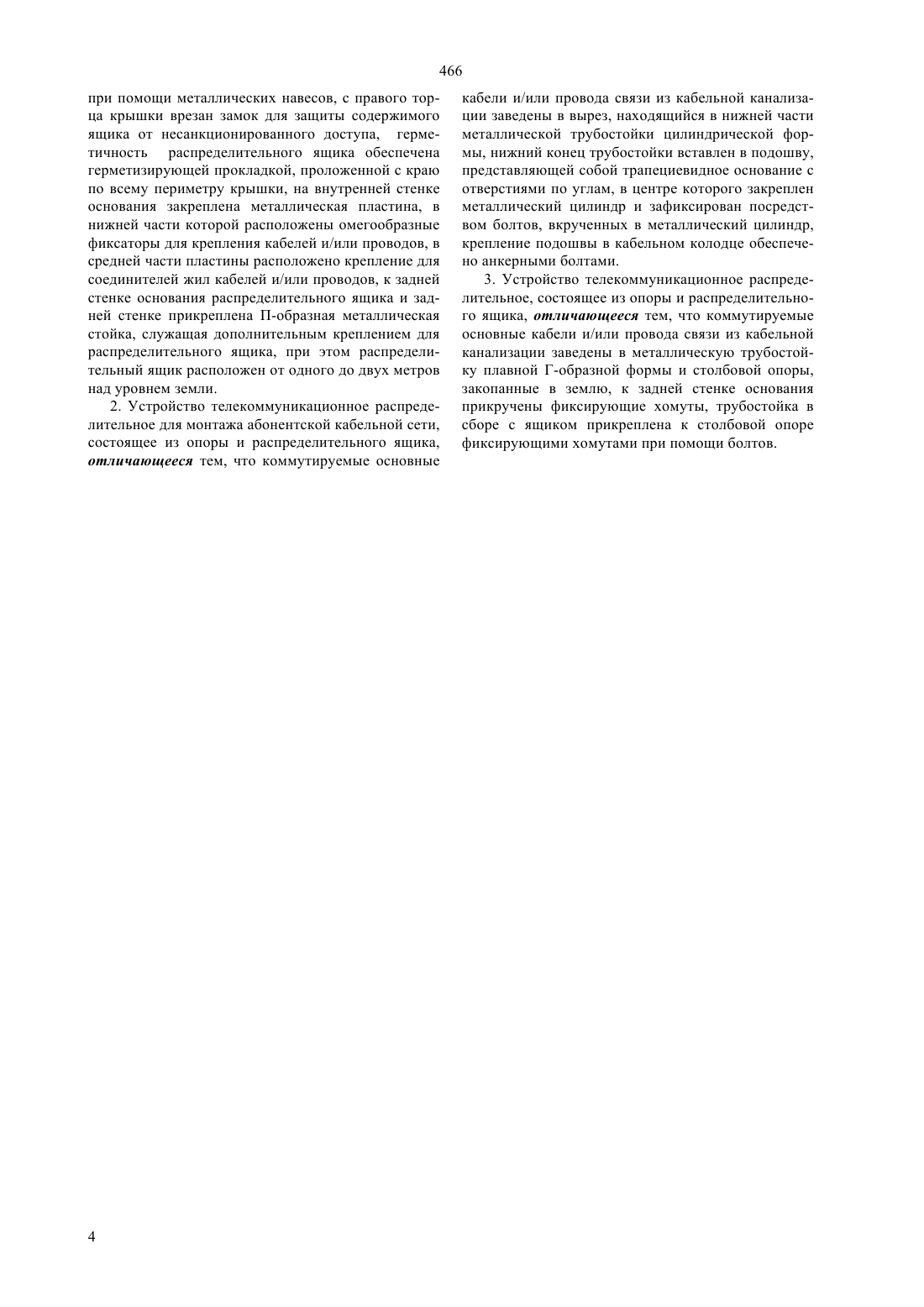

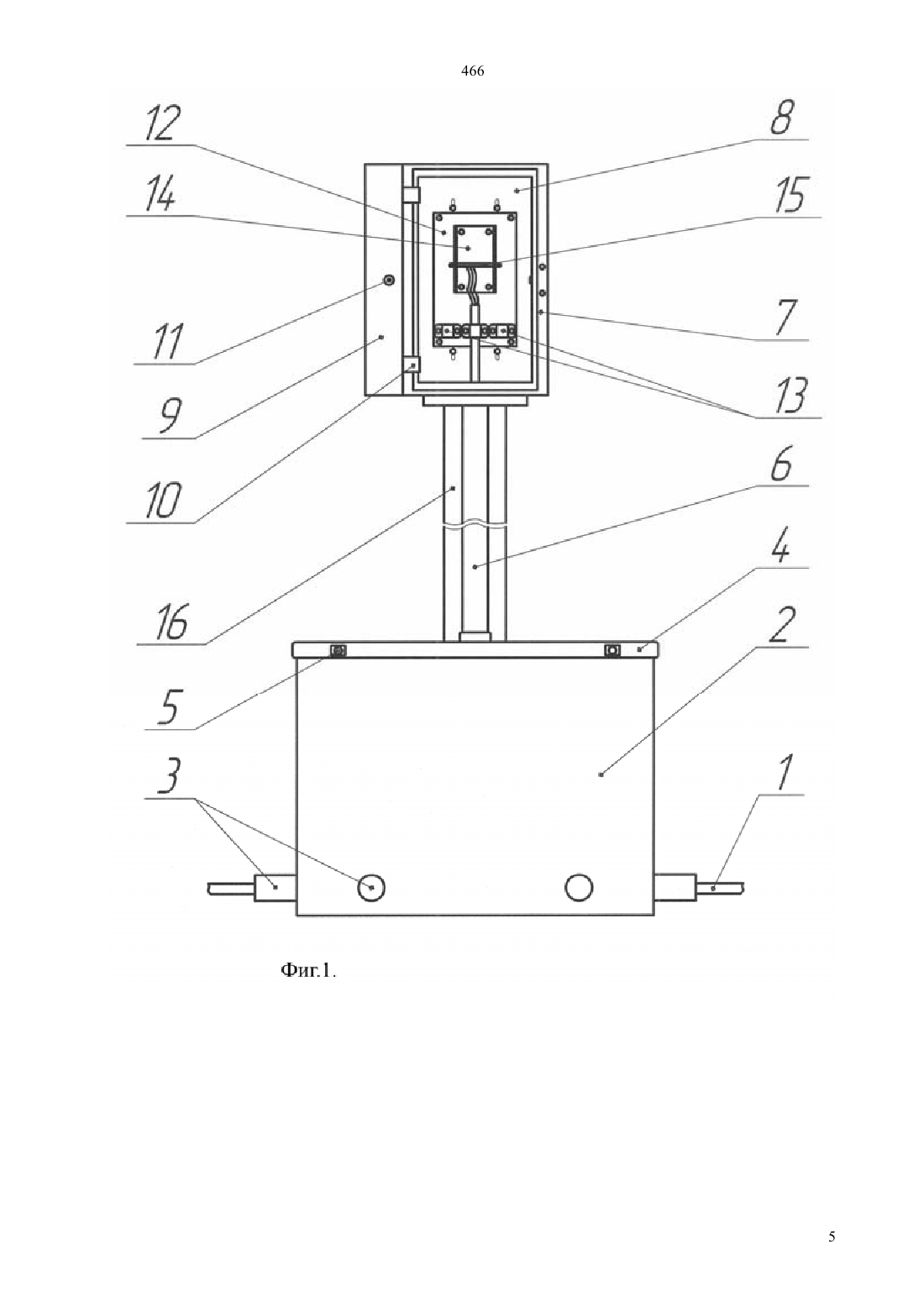

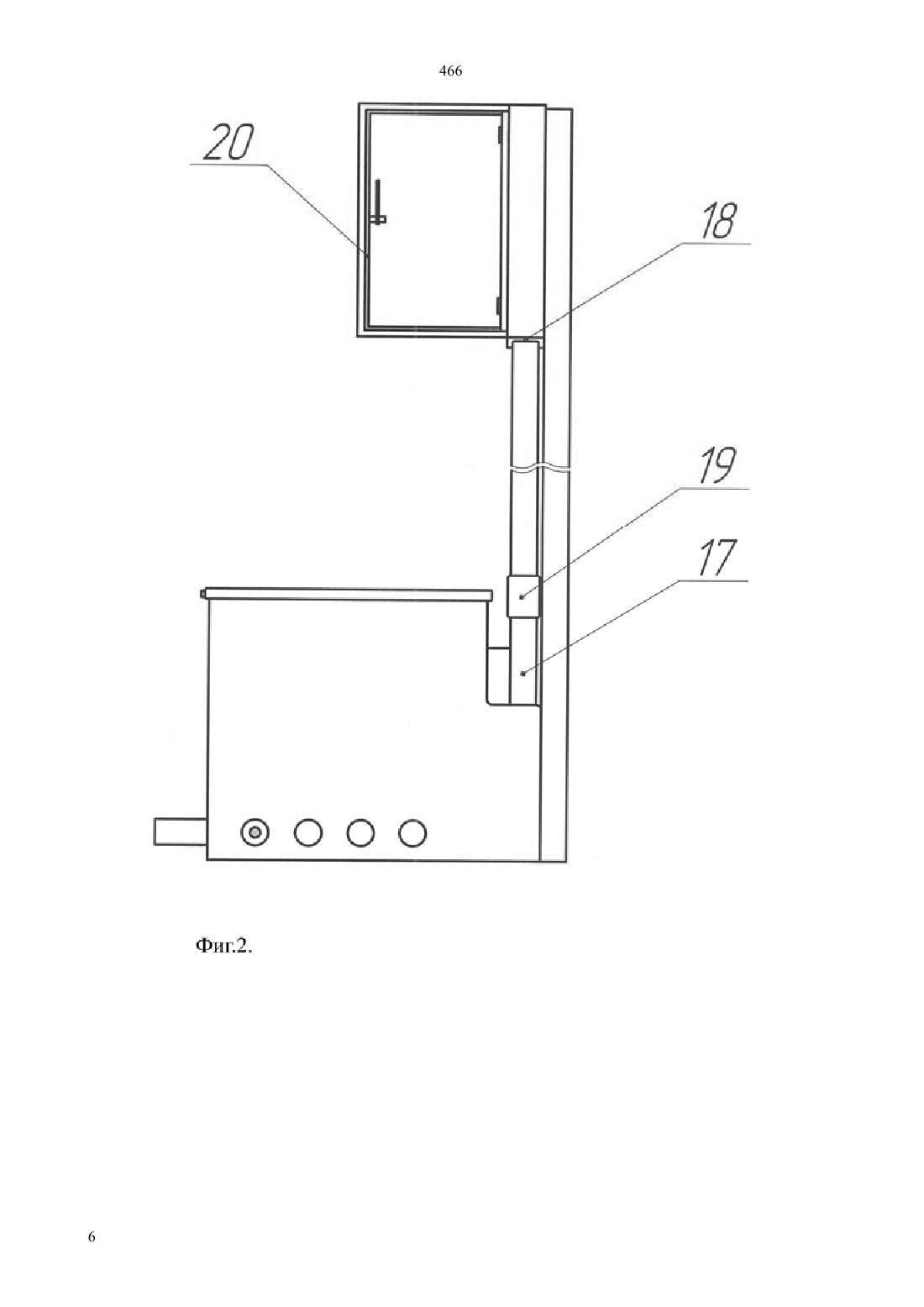

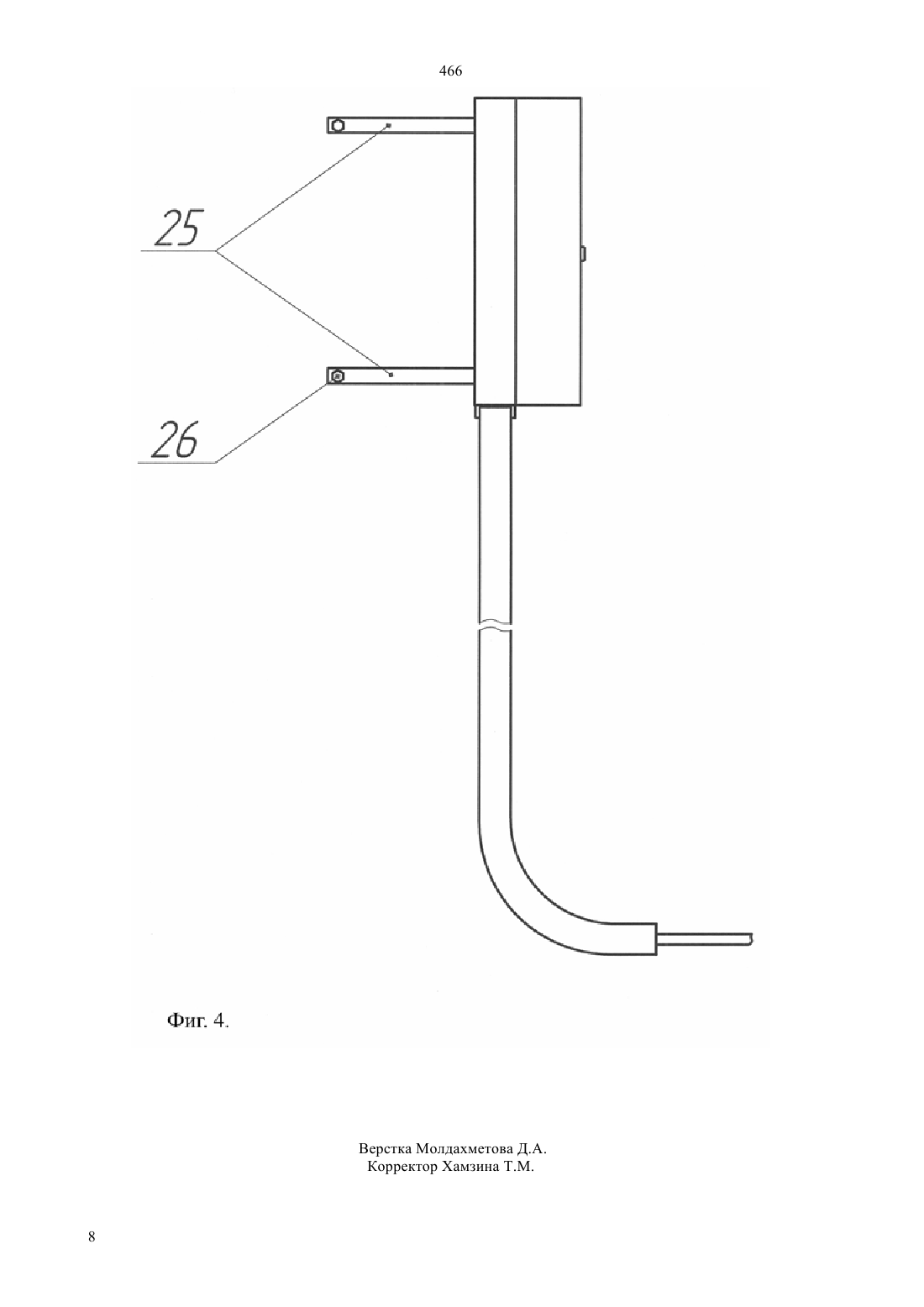

(51) Н 04 М 7/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ фиксаторами и креплениями для соединителей, к задним стенкам основания и кессона прикреплена стойка, служащая дополнительным креплением для распределительного ящика, расположенного на высоте от одного до двух метров над уровнем земли. По второму варианту устройства вместо кессона,стойки и цилиндрической трубы использована металлическая трубостойка с вырезом в нижней части, в который заведены коммутируемые кабели и(или) провода, конец трубостойки вставлен в подошву,представляющей собой трапециевидное основание, в центре которого закреплен металлический цилиндр,крепление подошвы обеспечено анкерными болтами. По третьему варианту устройства вместо трубостойки используется металлическая трубостойка плавной Г-образной формы и столбовая опора, закопанные в землю, к задней стенке основания прикручены фиксирующие хомуты, трубостойка в сборе с ящиком крепится к столбовой опоре фиксирующими хомутами при помощи болтов. Изготовление и опытные испытания образцов распределительного устройства подтвердили достижение технического результата.(56) Справочник строителя кабельных сооружений. М, Связь, 1979, с.49(54) УСТРОЙСТВО ТЕЛЕКОММУНИКАЦИОННОЕ РАСПРЕДЕЛИТЕЛЬНОЕ (ВАРИАНТЫ)(57) Полезная модель относится к технике связи, а именно к кабельным соединительным и разветвительным устройствам. По первому варианту устройства коммутируемые кабели и(или) провода связи заведены в кессон,через металлические герметизируемые патрубки,кессон защищен крышкой, закрываемой замками, к трубке кабельного ввода прикреплена трубостойка,к концу которой приварена металлическая пластина для крепления распределительного ящика, состоящего из основания и крышки, соединенных между собой навесами, с торца крышки врезан замок, герметичность распределительного ящика обеспечена герметизирующей прокладкой, на внутренней стенке основания закреплена металлическая пластина с 466 Полезная модель относится к технике связи, а именно к кабельным соединительным и разветвительным устройствам и может быть использована при прокладке, эксплуатации и ремонте кабельных линий связи. Известно распределительное устройство для монтажа абонентской кабельной сети (Справочник строителя кабельных сооружений,Москва,Связь, 1979 г.), представляющее собой деревянную или железобетонную опору, на которой вертикально установлен распределительный ящик, кабель связи, закрепленный вдоль опоры, выведен из кабельной канализации и заведен в распределительный ящик, в котором жилы кабеля соединены с жилами кабелей и(или) проводов воздушной линии связи, разветвляемые к абонентам телефонной сети методом подвески на кабельной или столбовой опоре воздушной линии телефонной сети. Также известно устройство кабельное соединительное (каталог фирмы ЗАО НПО Инженеры электросвязи), предназначенное для соединения кабелей связи с проводами воздушной линии связи и малопарными кабелями, применяемое на воздушных и смешанных линиях связи, состоящее из опоры, пластмассового закругленного П-образного корпуса, с поперечной линией разъема, прямоугольного Г-образного основания и крышки, причем крышка не имеет шарнирного крепления с основанием, на выступе основания расположен кабельный ввод цилиндрической формы и замок, запирающий крышку. Недостатками вышеописанных устройств являются необходимость крепления распределительного ящика на высоте от трех до шести метров, что требует от кабельщика-монтажника навыков работы на высоте, связанная с этим трудоемкость монтажа,кроме того подвеска разветвляемых кабелей и(или) проводов на воздушных линиях связи имеет низкую надежность ввиду подверженности проводов вытягиванию от собственного веса, незащищенность от атмосферных осадков и ветра, окисление жил из-за диффузии воды в полиэтилен, растрескивание оболочки проводов под воздействием ультрафиолетовых лучей, что в совокупности дает низкий срок службы коммутируемых проводов. Техническая задача заключается в создании распределительного телекоммуникационного устройства для абонентской кабельной сети, позволяющего обеспечить легкость монтажа и обслуживания данного устройства без применения вышек, лестниц или кабельных площадок, а также повысить надежность абонентского участка кабельной линии, защитив его от неблагоприятных климатических условий, растягивающих усилий и ветровых нагрузок при эксплуатации. Решение технической задачи по первому варианту устройства заключается в том, что коммутируемые основные кабели и(или) провода связи из кабельной канализации заведены в кессон, представляющий собой металлический Г-образный ящик,через металлические патрубки, расположенные в нижней части боковых и передней стенки кессона, в 2 целях предотвращения попадания воды внутрь кессона патрубки герметизированы, от несанкционированного доступа кессон защищен крышкой, закрываемой замками, расположенными по краям крышки, к трубке кабельного ввода, расположенной в верхней части кессона, один конец которой приварен к кессону, а второй имеет участок с наружной резьбой, прикреплена трубостойка, представляющая собой цилиндрическую трубу, один конец которой имеет участок с наружной резьбой, а ко второму концу приварена металлическая пластина Побразной формы для крепления распределительного ящика, осуществляемого посредством двух болтов,трубка кабельного ввода соединена с трубостойкой посредством цилиндрической гайки, накрученной на участки наружных резьб обоих труб, распределительный ящик представляет собой прямоугольный металлический корпус с продольной линией разъема, состоящий из основания и крышки, соединенные между собой при помощи металлических навесов, с правого торца крышки врезан замок для защиты содержимого ящика от несанкционированного доступа, герметичность распределительного ящика обеспечена герметизирующей прокладкой,проложенной с краю, по всему периметру крышки,на внутренней стенке основания закреплена металлическая пластина, в нижней части которой расположены омегообразные фиксаторы для крепления кабелей и(или) проводов, в средней части пластины расположено крепление для соединителей жил кабелей и(или) проводов, к задней стенке основания распределительного ящика и задней стенке кессона прикреплена П-образная металлическая стойка,служащая дополнительным креплением для распределительного ящика, при этом распределительный ящик расположен на высоте от одного до двух метров над уровнем земли. Решение технической задачи по второму варианту устройства достигается тем, что вместо кессона,П-образной металлической стойки и цилиндрической трубы использована металлическая трубостойка цилиндрической формы, имеющая в нижней части вырез, в который заведены коммутируемые кабели и(или) провода, нижний конец трубостойки вставлен в подошву, представляющей собой трапециевидное основание с отверстиями по углам, в центре которого закреплен металлический цилиндр, и зафиксирован посредством болтов, вкрученных в металлический цилиндр, крепление подошвы в кабельном колодце обеспечено анкерными болтами. Решение технической задачи по третьему варианту устройства отличается тем, что вместо трубостойки по второму варианту устройства используется металлическая трубостойка плавной Г-образной формы и столбовая опора, закопанные в землю, к задней стенке основания прикручены фиксирующие хомуты, трубостойка в сборе с ящиком крепится к столбовой опоре фиксирующими хомутами при помощи болтов. Техническим результатом полезной модели является создание распределительного телекоммуникационного устройства для абонентской кабельной 466 сети, позволяющего обеспечить легкость монтажа данного устройства и обслуживания без применения вышек, лестниц или кабельных площадок, а также повысить надежность абонентского участка кабельной линии, защитив его от неблагоприятных климатических условий, растягивающих усилий и ветровых нагрузок при эксплуатации. Сущность полезной модели поясняется при помощи фиг. 1, 2, 3 и 4. На фиг. 1 представлено устройство телекоммуникационное распределительное по первому варианту, вид спереди, где коммутируемые основные кабели и(или) провода связи 1, из кабельной канализации, заведены в кессон 2, представляющий собой металлический Г-образный ящик, через металлические патрубки 3, расположенные в нижней части боковых и передней стенки кессона, в целях предотвращения попадания воды внутрь кессона патрубки герметизированы, от несанкционированного доступа кессон защищен крышкой 4, закрываемой замками 5, расположенными по краям крышки, на конце трубостойки 6, посредством двух болтов, закреплен распределительный ящик 7, представляющий собой прямоугольный металлический корпус с продольной линией разъема, состоящий из основания 8 и крышки 9, соединенные между собой при помощи металлических навесов 10, с правого торца крышки врезан замок 11 для защиты содержимого ящика от несанкционированного доступа, на внутренней стенке основания закреплена металлическая пластина 12, в нижней части которой расположены омегообразные фиксаторы 13 для крепления кабелей и(или) проводов, в средней части пластины расположено крепление 14 для соединителей 15 жил кабелей и(или) проводов, к задней стенке основания распределительного ящика и задней стенке кессона прикреплена П-образная металлическая стойка 16,служащая дополнительным креплением для распределительного ящика, при этом распределительный ящик расположен на высоте от одного до двух метров над уровнем земли. На фиг. 2 представлено устройство телекоммуникационное распределительное по первому варианту, вид сбоку, где к трубке кабельного ввода 17,расположенной в верхней части кессона, один конец которой приварен к кессону, а второй имеет участок с наружной резьбой, прикреплена трубостойка,представляющая собой цилиндрическую трубу,один конец которой имеет участок с наружной резьбой, а ко второму концу приварена металлическая пластина П-образной формы 18 для крепления распределительного ящика, трубка кабельного ввода соединена с трубостойкой посредством цилиндрической гайки 19, накрученной на участки наружных резьб обоих труб, герметичность распределительного ящика обеспечена герметизирующей прокладкой 20, проложенной с краю, по всему периметру крышки. На фиг. 3 представлено устройство телекоммуникационное распределительное по второму варианту, где вместо кессона, П-образной металлической стойки и цилиндрической трубы использована металлическая трубостойка цилиндрической формы,имеющая в нижней части вырез 21, в который заведены коммутируемые кабели и(или) провода, нижний конец трубостойки вставлен в подошву 22,представляющей собой трапециевидное основание с отверстиями по углам, в центре которого закреплен металлический цилиндр, и зафиксирован посредством болтов 23, вкрученных в металлический цилиндр, крепление подошвы в кабельном колодце обеспечено анкерными болтами 24. На фиг. 4 представлено устройство телекоммуникационное распределительное по третьему варианту, где вместо трубостойки по второму варианту устройства используется металлическая трубостойка плавной Г-образной формы и столбовая опора,закопанные в землю, к задней стенке основания прикручены фиксирующие хомуты 25, трубостойка в сборе с ящиком крепится к столбовой опоре фиксирующими хомутами при помощи болтов 26. Изготовление образцов распределительного телекоммуникационного устройства, коммутация как кабелей, так и провод связи с помощью данного устройства, его полугодовая эксплуатация в реальных условиях, подтвердили промышленную применимость, легкость монтажа данного устройства и обслуживания без применения вышек, лестниц или кабельных площадок, а также повысить надежность абонентского участка кабельной линии, защитив его от неблагоприятных климатических условий, растягивающих усилий и ветровых нагрузок при эксплуатации. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство телекоммуникационное распределительное для монтажа абонентской кабельной сети,состоящее из опоры и распределительного ящика,отличающееся тем, что коммутируемые основные кабели и/или провода связи из кабельной канализации заведены в кессон, представляющий собой металлический Г-образный ящик, через металлические патрубки, расположенные в нижней части боковых и передней стенки кессона, в целях предотвращения попадания воды внутрь кессона патрубки герметизированы, от несанкционированного доступа кессон защищен крышкой, закрываемой замками, расположенными по краям крышки, к трубке кабельного ввода, расположенной в верхней части кессона,один конец которой приварен к кессону, а второй имеет участок с наружной резьбой, прикреплена трубостойка, представляющая собой цилиндрическую трубу, один конец которой имеет участок с наружной резьбой, а ко второму концу приварена металлическая пластина П-образной формы для крепления распределительного ящика, осуществляемого посредством двух болтов, трубка кабельного ввода соединена с трубостойкой посредством цилиндрической гайки, накрученной на участки наружных резьб обеих труб распределительный ящик представляет собой прямоугольный металлический корпус с продольной линией разъема, состоящий из основания и крышки, соединенных между собой 3 466 при помощи металлических навесов, с правого торца крышки врезан замок для защиты содержимого ящика от несанкционированного доступа, герметичность распределительного ящика обеспечена герметизирующей прокладкой, проложенной с краю по всему периметру крышки, на внутренней стенке основания закреплена металлическая пластина, в нижней части которой расположены омегообразные фиксаторы для крепления кабелей и/или проводов, в средней части пластины расположено крепление для соединителей жил кабелей и/или проводов, к задней стенке основания распределительного ящика и задней стенке прикреплена П-образная металлическая стойка, служащая дополнительным креплением для распределительного ящика, при этом распределительный ящик расположен от одного до двух метров над уровнем земли. 2. Устройство телекоммуникационное распределительное для монтажа абонентской кабельной сети,состоящее из опоры и распределительного ящика,отличающееся тем, что коммутируемые основные кабели и/или провода связи из кабельной канализации заведены в вырез, находящийся в нижней части металлической трубостойки цилиндрической формы, нижний конец трубостойки вставлен в подошву,представляющей собой трапециевидное основание с отверстиями по углам, в центре которого закреплен металлический цилиндр и зафиксирован посредством болтов, вкрученных в металлический цилиндр,крепление подошвы в кабельном колодце обеспечено анкерными болтами. 3. Устройство телекоммуникационное распределительное, состоящее из опоры и распределительного ящика, отличающееся тем, что коммутируемые основные кабели и/или провода связи из кабельной канализации заведены в металлическую трубостойку плавной Г-образной формы и столбовой опоры,закопанные в землю, к задней стенке основания прикручены фиксирующие хомуты, трубостойка в сборе с ящиком прикреплена к столбовой опоре фиксирующими хомутами при помощи болтов.
