Муфта для малопарного кабеля связи

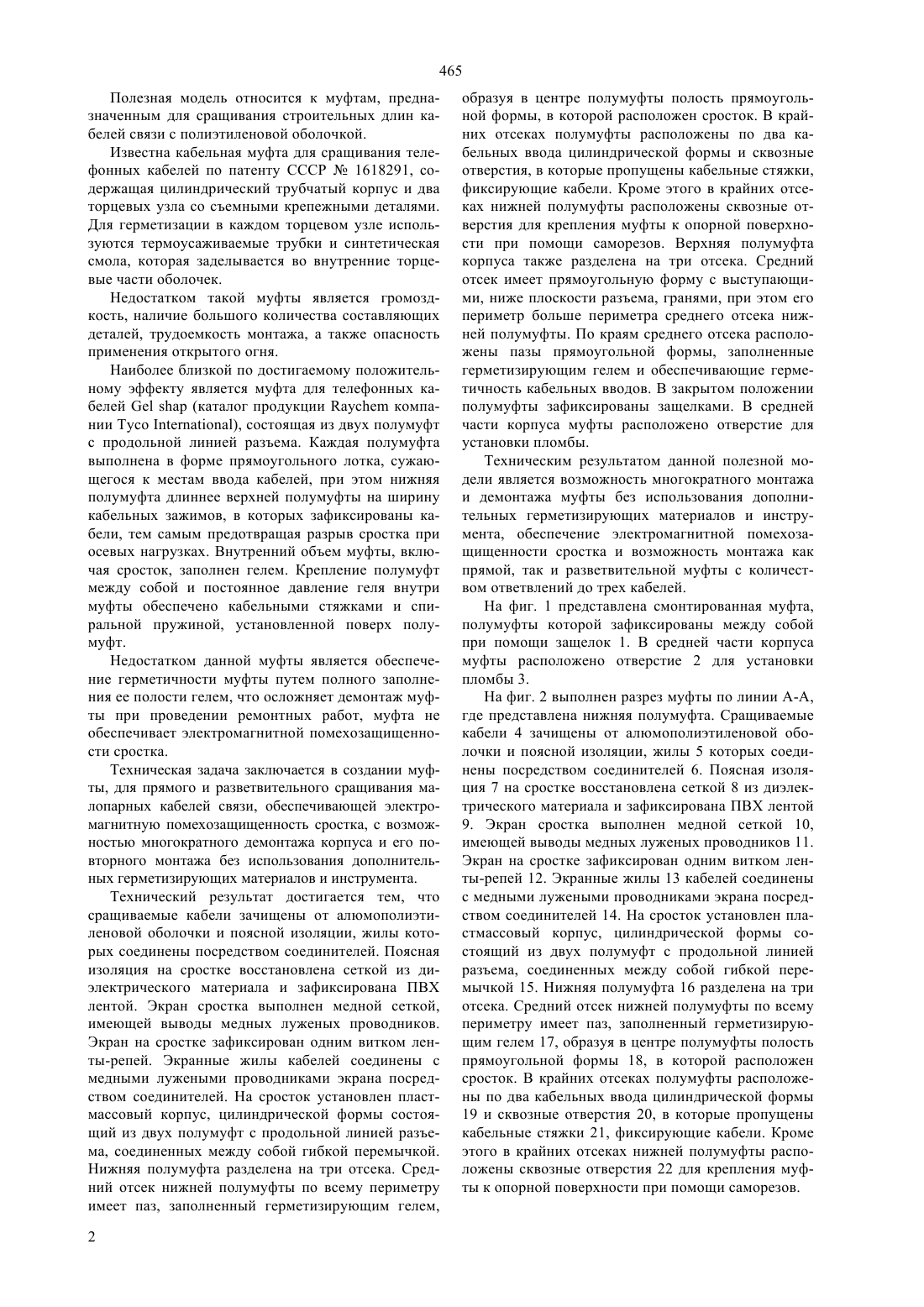

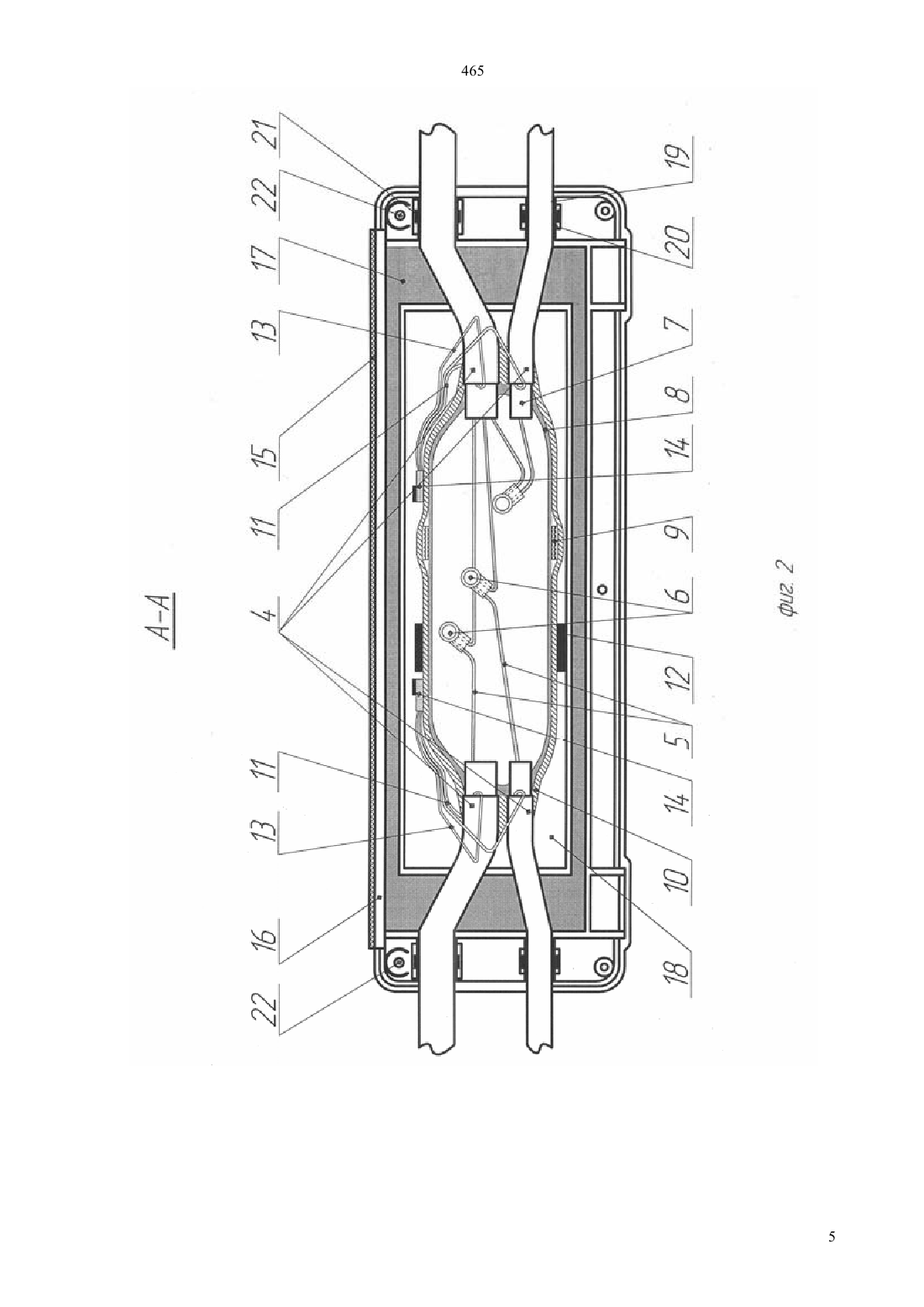

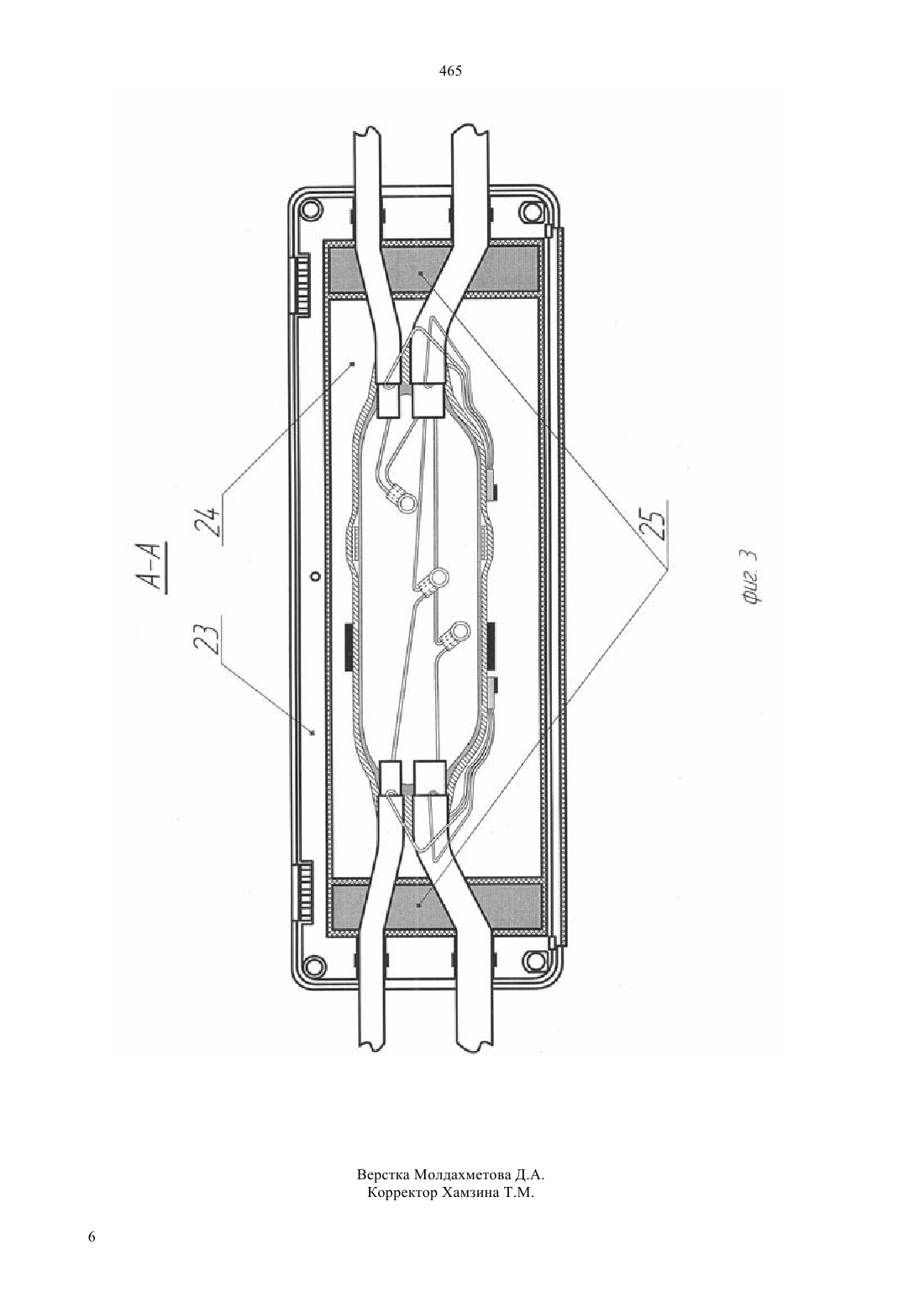

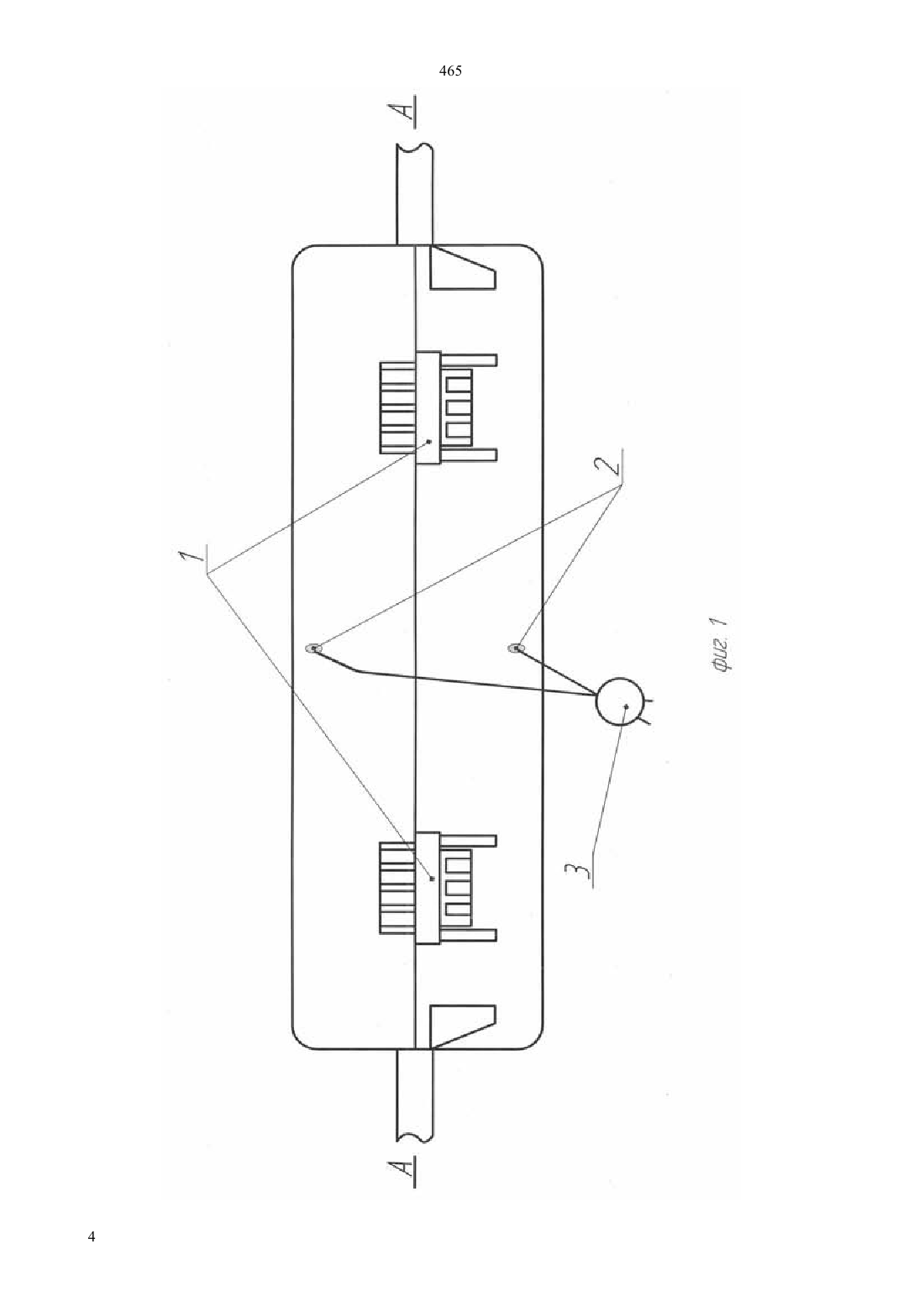

(51) 04 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ жеными проводниками экрана. На сросток установлен пластмассовый корпус цилиндрической формы,состоящий из двух полумуфт, с продольной линией разъема, соединенных между собой гибкой перемычкой. Нижняя полумуфта разделена на три отсека. Средний отсек нижней полумуфты по всему периметру имеет паз, заполненный герметизирующим гелем, образуя в центре полумуфты полость прямоугольной формы, в которой расположен сросток. В крайних отсеках полумуфты расположены сквозные отверстия, в которые пропущены кабельные стяжки,фиксирующие кабели. Кроме этого в крайних отсеках нижней полумуфты расположены сквозные отверстия для крепления муфты саморезами. Верхняя полумуфта корпуса также разделена на три отсека. Средний отсек имеет прямоугольную форму с выступающими,ниже плоскости разъема, гранями, при этом его периметр больше периметра среднего отсека нижней полумуфты. По краям среднего отсека расположены пазы прямоугольной формы, заполненные гелем. В закрытом положении полумуфты зафиксированы защелками. В средней части корпуса муфты расположено отверстие для установки пломбы. Опытные испытания образцов муфт подтвердили достижение технического результата.(72) Момот Александр Владимирович Штуккерт Виктор Олегович. Муфта для телефонных кабелей(54) МУФТА ДЛЯ МАЛОПАРНОГО КАБЕЛЯ СВЯЗИ(57) Полезная модель относится к муфтам, предназначенным для сращивания строительных длин кабелей связи с полиэтиленовой оболочкой. Техническая задача заключается в создании муфты для прямого и разветвительного сращивания малопарных кабелей связи, обеспечивающей помехозащищенность сростка и возможность многократного монтажа корпуса без использования дополнительных герметизирующих материалов и инструмента. В предлагаемой кабельной муфте технический результат достигается тем, что поясная изоляция на сростке восстановлена сеткой из диэлектрического материала. Экран сростка выполнен медной сеткой,имеющей выводы медных луженых проводников. Экранные жилы кабелей соединены с медными лу 465 Полезная модель относится к муфтам, предназначенным для сращивания строительных длин кабелей связи с полиэтиленовой оболочкой. Известна кабельная муфта для сращивания телефонных кабелей по патенту СССР 1618291, содержащая цилиндрический трубчатый корпус и два торцевых узла со съемными крепежными деталями. Для герметизации в каждом торцевом узле используются термоусаживаемые трубки и синтетическая смола, которая заделывается во внутренние торцевые части оболочек. Недостатком такой муфты является громоздкость, наличие большого количества составляющих деталей, трудоемкость монтажа, а также опасность применения открытого огня. Наиболее близкой по достигаемому положительному эффекту является муфта для телефонных кабелей(каталог продукции с компании), состоящая из двух полумуфт с продольной линией разъема. Каждая полумуфта выполнена в форме прямоугольного лотка, сужающегося к местам ввода кабелей, при этом нижняя полумуфта длиннее верхней полумуфты на ширину кабельных зажимов, в которых зафиксированы кабели, тем самым предотвращая разрыв сростка при осевых нагрузках. Внутренний объем муфты, включая сросток, заполнен гелем. Крепление полумуфт между собой и постоянное давление геля внутри муфты обеспечено кабельными стяжками и спиральной пружиной, установленной поверх полумуфт. Недостатком данной муфты является обеспечение герметичности муфты путем полного заполнения ее полости гелем, что осложняет демонтаж муфты при проведении ремонтных работ, муфта не обеспечивает электромагнитной помехозащищенности сростка. Техническая задача заключается в создании муфты, для прямого и разветвительного сращивания малопарных кабелей связи, обеспечивающей электромагнитную помехозащищенность сростка, с возможностью многократного демонтажа корпуса и его повторного монтажа без использования дополнительных герметизирующих материалов и инструмента. Технический результат достигается тем, что сращиваемые кабели зачищены от алюмополиэтиленовой оболочки и поясной изоляции, жилы которых соединены посредством соединителей. Поясная изоляция на сростке восстановлена сеткой из диэлектрического материала и зафиксирована ПВХ лентой. Экран сростка выполнен медной сеткой,имеющей выводы медных луженых проводников. Экран на сростке зафиксирован одним витком ленты-репей. Экранные жилы кабелей соединены с медными лужеными проводниками экрана посредством соединителей. На сросток установлен пластмассовый корпус, цилиндрической формы состоящий из двух полумуфт с продольной линией разъема, соединенных между собой гибкой перемычкой. Нижняя полумуфта разделена на три отсека. Средний отсек нижней полумуфты по всему периметру имеет паз, заполненный герметизирующим гелем,2 образуя в центре полумуфты полость прямоугольной формы, в которой расположен сросток. В крайних отсеках полумуфты расположены по два кабельных ввода цилиндрической формы и сквозные отверстия, в которые пропущены кабельные стяжки,фиксирующие кабели. Кроме этого в крайних отсеках нижней полумуфты расположены сквозные отверстия для крепления муфты к опорной поверхности при помощи саморезов. Верхняя полумуфта корпуса также разделена на три отсека. Средний отсек имеет прямоугольную форму с выступающими, ниже плоскости разъема, гранями, при этом его периметр больше периметра среднего отсека нижней полумуфты. По краям среднего отсека расположены пазы прямоугольной формы, заполненные герметизирующим гелем и обеспечивающие герметичность кабельных вводов. В закрытом положении полумуфты зафиксированы защелками. В средней части корпуса муфты расположено отверстие для установки пломбы. Техническим результатом данной полезной модели является возможность многократного монтажа и демонтажа муфты без использования дополнительных герметизирующих материалов и инструмента, обеспечение электромагнитной помехозащищенности сростка и возможность монтажа как прямой, так и разветвительной муфты с количеством ответвлений до трех кабелей. На фиг. 1 представлена смонтированная муфта,полумуфты которой зафиксированы между собой при помощи защелок 1. В средней части корпуса муфты расположено отверстие 2 для установки пломбы 3. На фиг. 2 выполнен разрез муфты по линии А-А,где представлена нижняя полумуфта. Сращиваемые кабели 4 зачищены от алюмополиэтиленовой оболочки и поясной изоляции, жилы 5 которых соединены посредством соединителей 6. Поясная изоляция 7 на сростке восстановлена сеткой 8 из диэлектрического материала и зафиксирована ПВХ лентой 9. Экран сростка выполнен медной сеткой 10,имеющей выводы медных луженых проводников 11. Экран на сростке зафиксирован одним витком ленты-репей 12. Экранные жилы 13 кабелей соединены с медными лужеными проводниками экрана посредством соединителей 14. На сросток установлен пластмассовый корпус, цилиндрической формы состоящий из двух полумуфт с продольной линией разъема, соединенных между собой гибкой перемычкой 15. Нижняя полумуфта 16 разделена на три отсека. Средний отсек нижней полумуфты по всему периметру имеет паз, заполненный герметизирующим гелем 17, образуя в центре полумуфты полость прямоугольной формы 18, в которой расположен сросток. В крайних отсеках полумуфты расположены по два кабельных ввода цилиндрической формы 19 и сквозные отверстия 20, в которые пропущены кабельные стяжки 21, фиксирующие кабели. Кроме этого в крайних отсеках нижней полумуфты расположены сквозные отверстия 22 для крепления муфты к опорной поверхности при помощи саморезов. 465 На фиг. 3 выполнен разрез устройства по линии А-А, где представлена верхняя полумуфта 23 корпуса, имеющая три отсека. Средний отсек 24 имеет прямоугольную форму с выступающими гранями,при этом его периметр больше периметра среднего отсека нижней полумуфты. По краям среднего отсека расположены пазы прямоугольной формы 25,заполненные герметизирующим гелем. Опытные испытания образцов муфт для малопарных кабелей связи подтвердили достижение технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Муфта для прямого или разветвительного, до трех направлений, сращивания малопарных кабелей связи, состоящая из двух полумуфт, отличающаяся тем, что поясная изоляция сращенных кабелей восстановлена сеткой из диэлектрического материала,экран сростка выполнен медной сеткой, имеющей выводы из медных проводников соединенных с экранными жилами кабелей, на сросток установлен пластмассовый корпус цилиндрической формы, состоящий из двух полумуфт, соединенных гибкой перемычкой, в закрытом состоянии полумуфты зафиксированы защелками, внутренняя полость каждой полумуфты разделена на три отсека, при этом в нижней полумуфте по периметру среднего отсека,где расположен сросток, выполнен паз, заполненный гелем, в крайних отсеках полумуфт расположены по два кабельных ввода, при этом в нижней полумуфте, в крайних отсеках имеются отверстия, в которые пропущены кабельные стяжки, фиксирующие соединяемые кабели, средний отсек верхней полумуфты имеет больший периметр и выполнен с выступающими ниже плоскости разъема гранями,края среднего отсека имеют пазы прямоугольной формы, заполненные гелем, в середине корпуса расположено отверстие для установки пломбы. 2. Муфта по п. 1 отличающаяся тем, что поясная изоляция сростка выполнена из сплошного диэлектрического материала. 3. Муфта по п.1 или 2, отличающаяся тем, что экран сростка выполнен из металлической фольги. 4. Муфта по п.1 отличающаяся тем, что экран и поясная изоляция сростка выполнены алюмополимерной лентой АПК.
