Муфта для сигнально-блокировочных кабелей (варианты)

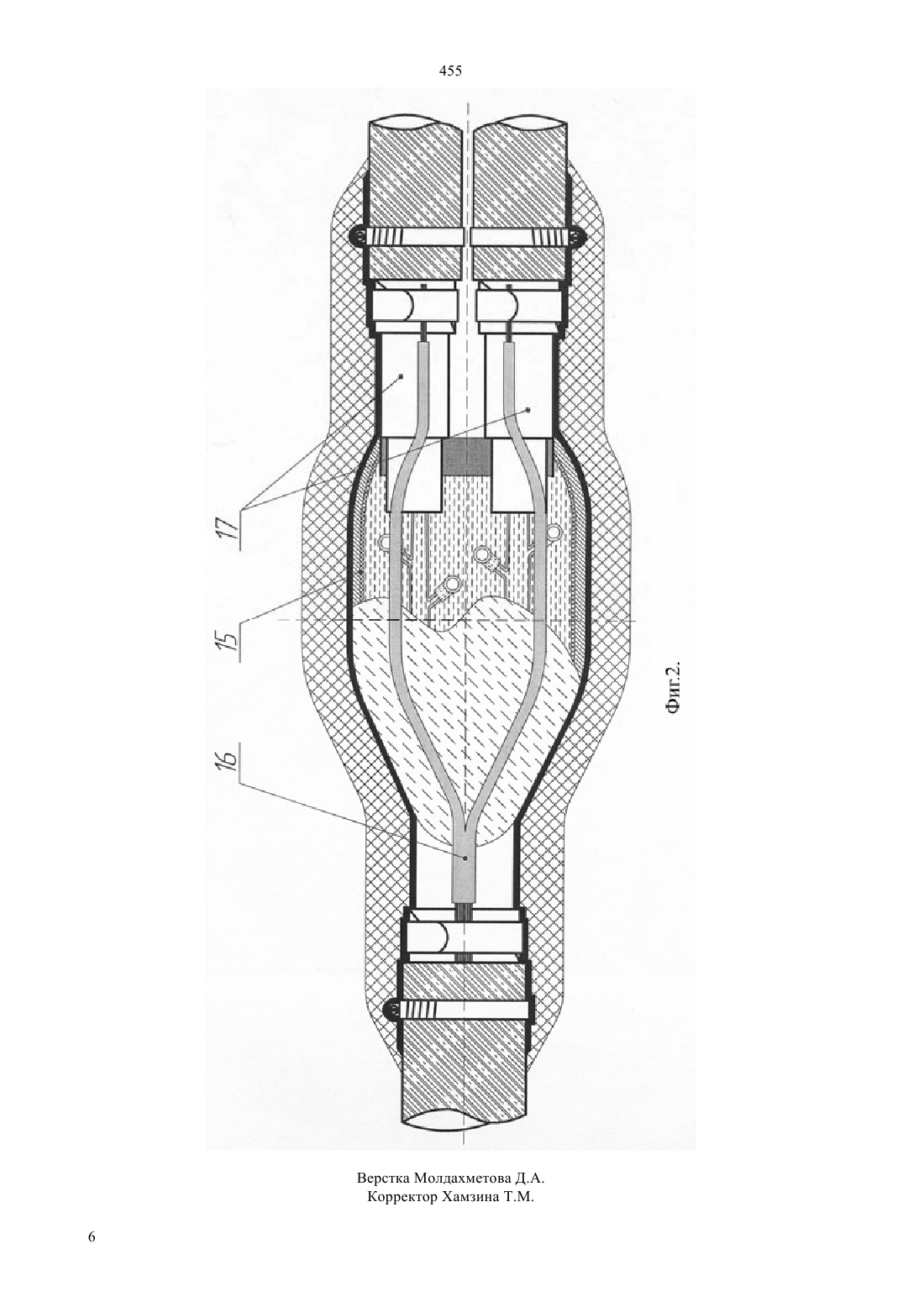

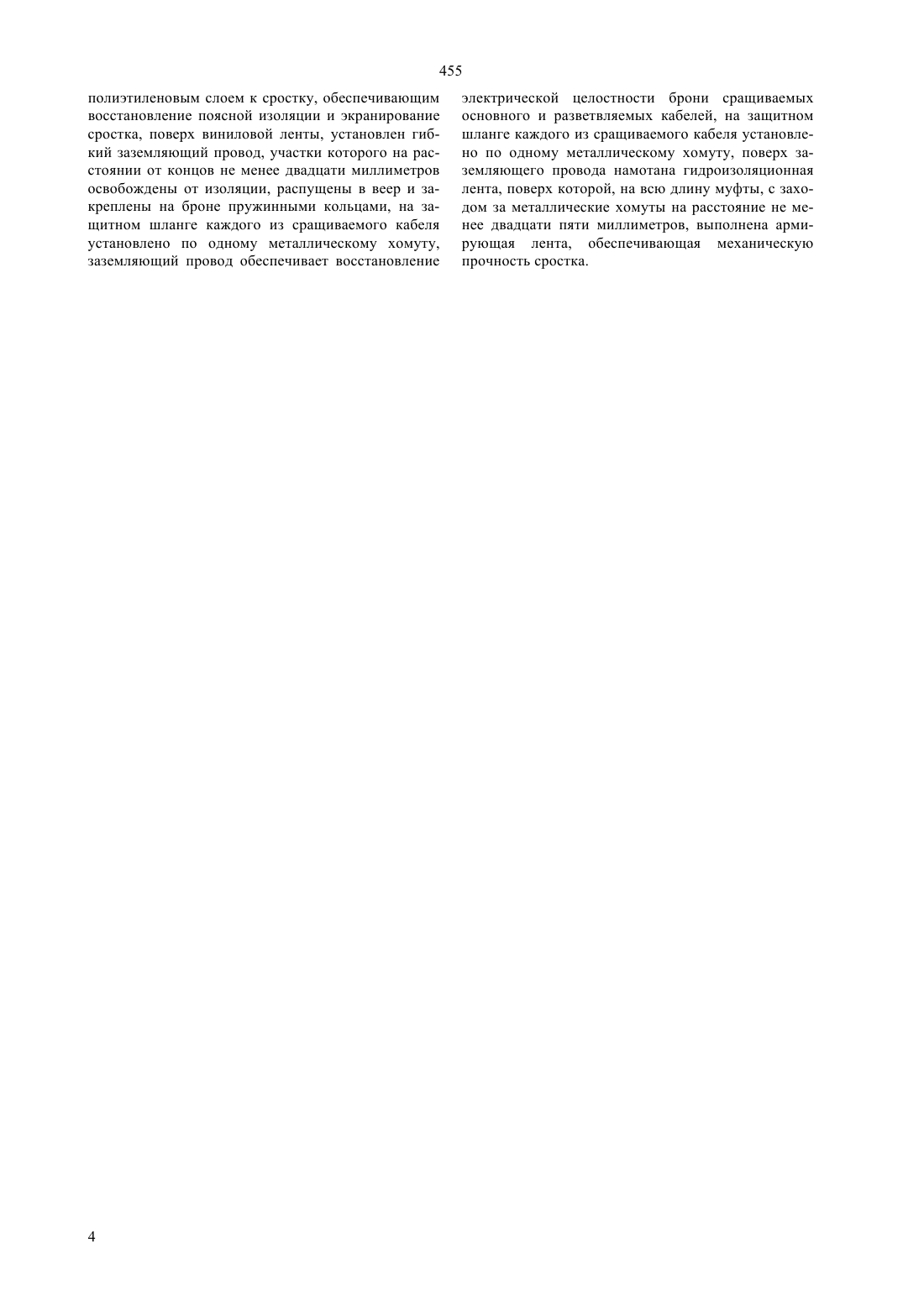

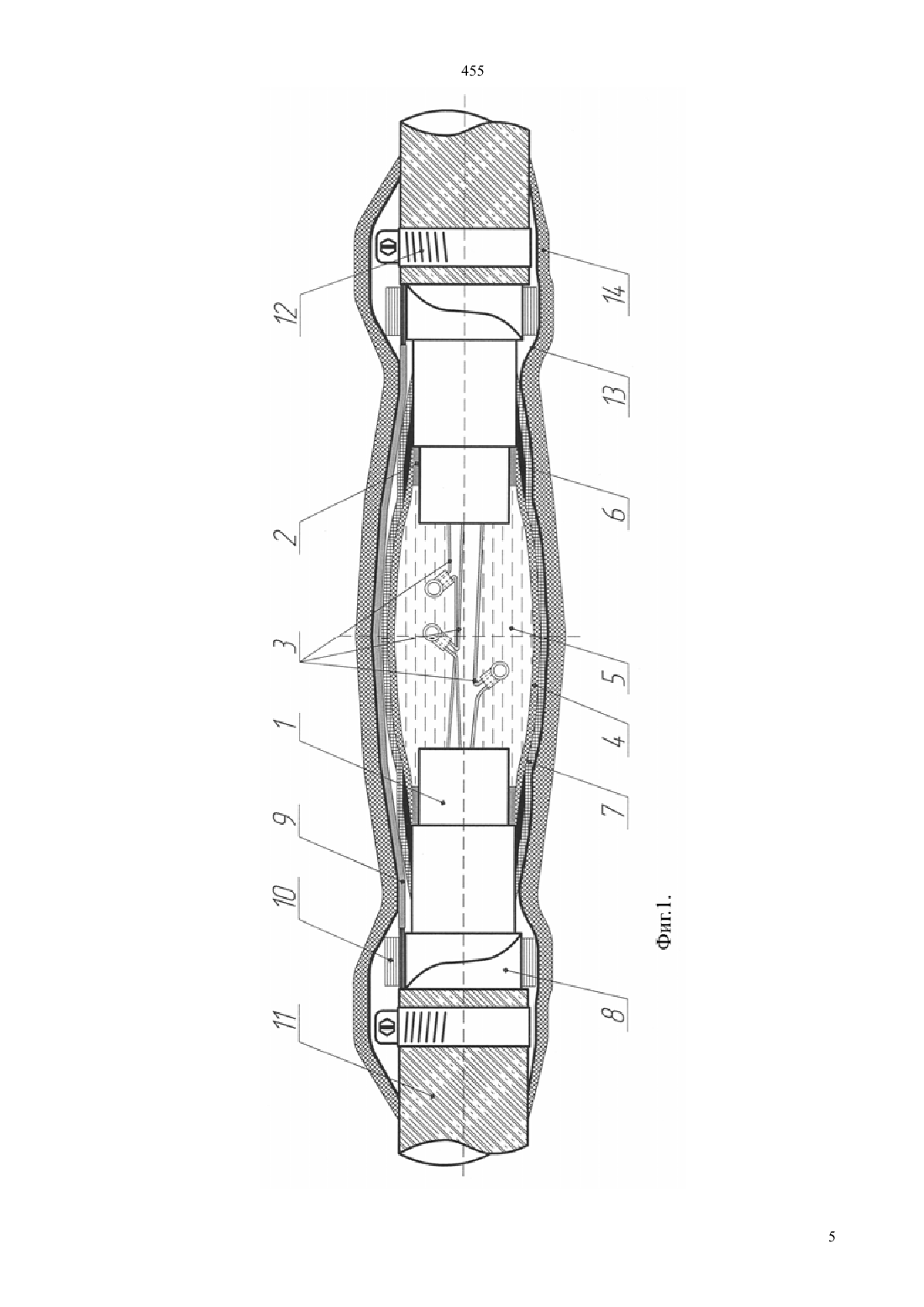

(51) Н 04 М 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ трической целостности брони, на обоих концах коммутируемых кабелей, установлен гибкий заземляющий провод, закрепленный пружинными кольцами,на каждом из сращиваемых кабелях, установлен металлический хомут, поверх заземляющего проводника, на всю длину муфты, намотана гидроизоляционная лента, механическая прочность муфты обеспечена армирующей лентой, намотанной поверх гидроизоляционной ленты. Решение технической задачи, по второму варианту устройства, заключается в том, что предлагаемая муфта предназначена для сращивания не менее трех сигнально-блокировочных кабелей, конверт из прозрачной пластиковой пленки выполнен гибким алюмополимерным материалом, обеспечивающим восстановление поясной изоляции и экранирование сростка, при этом гибкий заземляющий провод обеспечивает восстановление электрической целостности брони сращиваемых основного и разветвляемых кабелей. Изготовление и испытание пробных образцов муфты для сращивания строительных длин сигнально-блокировочных кабелей подтвердили достижение требуемого технического результата.(54) МУФТА ДЛЯ СИГНАЛЬНОБЛОКИРОВОЧНЫХ КАБЕЛЕЙ (ВАРИАНТЫ)(57) Полезная модель относится к муфтам, предназначенным для сращивания сигнальноблокировочных кабелей, прокладываемых в помещениях, каналах и туннелях кабельной канализации,коллекторах при монтаже электрических установок,пожарной сигнализации и автоматики. Решение технической задачи, по первому варианту, заключается в том, что на оболочки кабелей,наложено по одному кольцу мастичной ленты, жилы кабелей соединены между собой, образуя сросток жил, на который установлен конверт из прозрачной пластиковой пленки, заполненный гидрофобным гелем, защищающий сросток от попадания влаги,концы которого закреплены на оболочках кабелей и мастичных лентах ПВХ лентой, поверх которой наложена виниловая лента, для восстановления элек 455 Полезная модель относится к муфтам, предназначенным для сращивания строительных длин сигнально-блокировочных кабелей, прокладываемых в помещениях, каналах и туннелях кабельной канализации, коллекторах при монтаже электрических установок, пожарной сигнализации и автоматики. Известна разветвительная муфтаМВР (ТУ 3510 РК 38480617-ТОО-16-2003), где восстановление электрической целостности металлических оболочек кабелей и соединение оболочек с броней обеспечено токопроводящими шинами, экранным проводом и экранными соединителями, представляющими собой металлические зажимы со шпилькой, установленные на срезы оболочек и брони кабелей, предназначенные для обеспечения контакта токопроводящих шин и экранного провода с металлическими оболочками и броней кабелей, в центре сростка жил установлен вентиль-штуцер типа Р с основанием, ориентированный колпачком вверх, к нижней поверхности основания вентиль-штуцера при его вертикальной установке приклеен отрезок объемной сетки, для восстановления экранирующих свойств металлических оболочек, вокруг сростка намотан лист алюминиевой фольги, поверх которого выполнен слой ленты ПВХ с клейким слоем, между верхней поверхностью основания вентильштуцера и алюминиевой фольгой проложен отрезок уплотнительной мастичной ленты, на сросток установлен пластмассовый корпус, состоящий из двух Т-образных разъемных элементов, с линией разъема элементов, проходящей в плоскости соединяемых ответвляемых кабелей, каждый элемент выполнен в форме двух полуцилиндров, переходящих в полуконусы, и соединенных между собой, витками ленты ПВХ с клейким слоем, внутренние стенки элементов корпуса обклеены объемной сеткой, корпус изнутри залит компаундом через заливное отверстие в верхнем элементе, сцепление поверхностей корпуса,вентиль-штуцера и алюминиевых оболочек кабелей с компаундом обеспечено посредством мастичной и резиновой лент, намотанных на оболочки кабелей и вентиль-штуцера, резиновая лента намотана поверх витков уплотнительной ленты с натяжением, благодаря чему создано давление, для прижатия слоя резиновой ленты к поверхности компаунда, участки брони кабелей защищены от коррозии витками уплотнительной мастичной ленты, от джутового покрова кабелей до конических частей намотана герметизирующая мастичная лента, механическая прочность муфты обеспечена самовулканизирующейся армирующей лентой, намотанной на корпус муфты до джутовых покровов кабелей. Недостатками данной муфты являются трудоемкость и продолжительность ее монтажа, а также трудоемкий процесс центрирования сростка, вентиля-штуцера и верхней полумуфты при монтаже. Известна муфта для кабелей связи (патент РФ 2228569, кл. Н 04 М 1/00, 1997), монтаж которой заключается в том, что коммутируемые кабели зачищены от оболочки, экрана и поясной изоляции, жилы кабелей соединены посредством соединителей или скруткой с пропайкой, поясная изоляция на сро 2 стке восстановлена сеткой из диэлектрического материала, для восстановления электрической целостности экрана кабелей применяются экранный провод и экранные соединители, представляющие собой металлические зажимы со шпилькой, установленные на срезы алюмополиэтиленовых оболочек и предназначенные для обеспечения надежного контакта экранного провода с экраном кабеля, экран сростка выполнен медной луженой сеткой, намотанной на сросток, и зафиксированной на винтах экранных соединителей, поверх медной луженой сетки на винты экранных соединителей установлен экранный провод, на оболочки сращиваемых кабелей, вплотную к экранным соединителям, установлено по одному кольцу мастичной ленты, для герметичного крепления гибкой пластиковой опалубки,заполненной гидрофобным гелем, ее края прижаты к мастичной ленте и оболочке кабеля ПВХ лентой,либо пластмассовыми хомутами (кабельными стяжками), поверх опалубки нанесено не менее двух слоев виниловой ленты, механическая прочность сростка обеспечена армирующей лентой или полиэтиленовым корпусом, стыки которого герметизированы мастичной и ПВХ лентами. Недостатками вышеописанной муфты является то, что использование экранных соединителей и экранного провода для восстановления электрической целостности экрана алюмополимерных оболочек кабелей не обеспечит восстановление электрической целостности экрана бронированных кабелей. Техническая задача заключается в создании муфты для сращивания сигнально-блокировочного кабеля с медными жилами, изоляцией из полиэтилена,в оболочке из полиэтилена, с броней из двух стальных лент и шланге из полиэтилена, обеспечивающей простой и нетрудоемкий монтаж, при отсутствии трудоемких процессов центрирования. Решение технической задачи, по первому варианту устройства, заключается в том, что на оболочки сращиваемых кабелей, на расстоянии не менее десяти миллиметров от их среза, наложено по одному кольцу мастичной ленты, жилы кабелей соединены между собой, образуя сросток жил, на полученный сросток установлен конверт из прозрачной пластиковой пленки, заполненный гидрофобным гелем, защищающий сросток от попадания влаги,конверт закреплен на оболочках кабелей и мастичных лентах ПВХ лентой, наложенной на его концы поверх мастичных лент, обеспечивающей герметичность конверта, поверх которого выполнено не менее двух слоев виниловой ленты, для восстановления электрической целостности брони, на оба конца коммутируемых кабелей, поверх виниловой ленты,установлен гибкий заземляющий провод, участки которого на расстоянии от концов не менее двадцати миллиметров освобождены от изоляции, распушены в веер и закреплены на броне пружинными кольцами, на защитном шланге каждого из сращиваемого кабеля установлено по одному металлическому хомуту, поверх заземляющего провода намотана гидроизоляционная лента, поверх которой, на всю длину муфты, с заходом за металлические хо 455 муты на расстояние не менее двадцати пяти миллиметров, выполнена армирующая лента, обеспечивающая механическую прочность сростка. Решение технической задачи, по второму варианту устройства, заключается в том, что предлагаемая муфта предназначена для сращивания не менее трех сигнально-блокировочных кабелей, конверт из прозрачной пластиковой пленки выполнен гибким алюмополимерным материалом, ориентированный полиэтиленовым слоем к сростку, обеспечивающим восстановление поясной изоляции и экранирование сростка, при этом гибкий заземляющий провод обеспечивает восстановление электрической целостности брони сращиваемых основного и разветвляемых кабелей. Достигаемым техническим результатом является создание муфты для сращивания сигнальноблокировочного кабеля с медными жилами, изоляцией из полиэтилена, в оболочке из полиэтилена, с броней из двух стальных лент и шланге из полиэтилена, обеспечивающей простой и нетрудоемкий монтаж, при отсутствии трудоемких процессов центрирования. Сущность полезной модели раскрывается при помощи фиг. 1 и 2. На фиг. 1 представлен поперечный разрез смонтированной муфты, где на оболочки сращиваемых кабелей 1, на расстоянии не менее десяти миллиметров от их среза, наложено по одному кольцу мастичной ленты 2, жилы кабелей 3 соединены между собой, образуя сросток жил, на полученный сросток установлен конверт из прозрачной пластиковой пленки 4, заполненный гидрофобным гелем 5,защищающий сросток от попадания влаги, конверт закреплен на оболочках кабелей и мастичных лентах ПВХ лентой 6, наложенной на его концы поверх мастичных лент, обеспечивающей герметичность конверта, поверх которого выполнено не менее двух слоев виниловой ленты 7, для восстановления электрической целостности брони 8, на оба конца коммутируемых кабелей, поверх виниловой ленты, установлен гибкий заземляющий провод 9, участки которого на расстоянии от концов не менее двадцати миллиметров освобождены от изоляция, распушены в веер и закреплены на броне пружинными кольцами 10, на защитном шланге 11 каждого из сращиваемого кабеля установлено по одному металлическому хомуту 12, поверх заземляющего провода намотана гидроизоляционная лента 13, поверх которой, на всю длину муфты, с заходом за металлические хомуты на расстояние не менее двадцати пяти миллиметров, выполнена армирующая лента 14, обеспечивающая механическую прочность сростка. На фиг. 2 представлен поперечный разрез смонтированной муфты, предназначенной для сращивания не менее трех сигнально-блокировочных кабелей, конверт из прозрачной пластиковой пленки выполнен гибким алюмополимерным материалом 15, ориентированный полиэтиленовым слоем к сростку, обеспечивающим восстановление поясной изоляции и экранирование сростка, при этом гибкий заземляющий провод 16 обеспечивает восстановление электрической целостности брони сращиваемых основного и разветвляемых 17 кабелей. Изготовление и испытание образцов муфты, проложенных в земляном полотне на перегонах в непосредственной близости от действующего железнодорожного пути и контактной сети на электрифицированных участках, подтвердили достижение требуемого технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Муфта, предназначенная для сращивания сигнально-блокировочных кабелей, содержащая заполненный гидрофобным гелем конверт (опалубка) из прозрачной пластиковой пленки, ленту ПВХ, виниловую ленту, армирующую ленту, отличающаяся тем, что на оболочки сращиваемых кабелей, на расстоянии не менее десяти миллиметров от их среза,наложено по одному кольцу мастичной ленты, жилы кабелей соединены между собой, образуя сросток жил, на полученный сросток установлен конверт из прозрачной пластиковой пленки, заполненный гидрофобным гелем, защищающий сросток от попадания влаги, конверт закреплен на оболочках кабелей и мастичных лентах ПВХ лентой, наложенной на его концы поверх мастичных лент, обеспечивающей герметичность конверта, поверх которого выполнено не менее двух слоев виниловой ленты, для восстановления электрической целостности брони, на оба конца коммутируемых кабелей, поверх винило вой ленты, установлен гибкий заземляющий провод,участки которого на расстоянии от концов не менее двадцати миллиметров освобождены от изоляции,распушены в веер и закреплены на броне пружинными кольцами, на защитном шланге каждого из оращиваемого кабеля установлено по одному металлическому хомуту, поверх заземляющего про вода намотана гидроизоляционная лента, поверх которой, на всю длину муфты, с заходом за металлические хомуты на расстояние не менее двадцати пяти миллиметров, выполнена армирующая лента,обеспечивающая механическую прочность сростка. 2. Муфта, предназначенная для сращивания сигнально-блокировочных кабелей, содержащая заполненный гидрофобным гелем конверт (опалубка),мастичную ленту, ленту ПВХ, виниловую ленту,армирующую ленту, отличающаяся тем, что предназначена для сращивания не менее трех сигнальноблокировочных кабелей, на оболочки сращиваемых кабелей, на расстоянии не менее десяти миллиметров от их среза, наложено по одному кольцу мастичной ленты, жилы кабелей соединены между собой, образуя сросток жил, на полученный сросток установлен конверт для заливки гидрофобного геля,защищающий сросток от попадания влаги, конверт закреплен на оболочках кабелей и мастичных лентах ПВХ лентой, наложенной на его концы поверх мастичных лепт, обеспечивающей герметичность конверта, поверх которого выполнено не менее двух слоев виниловой ленты, конверт выполнен из гибкого алюмополимерного материала, ориентированный 3 455 полиэтиленовым слоем к сростку, обеспечивающим восстановление поясной изоляции и экранирование сростка, поверх виниловой ленты, установлен гибкий заземляющий провод, участки которого на расстоянии от концов не менее двадцати миллиметров освобождены от изоляции, распущены в веер и закреплены на броне пружинными кольцами, на защитном шланге каждого из сращиваемого кабеля установлено по одному металлическому хомуту,заземляющий провод обеспечивает восстановление электрической целостности брони сращиваемых основного и разветвляемых кабелей, на защитном шланге каждого из сращиваемого кабеля установлено по одному металлическому хомуту, поверх заземляющего провода намотана гидроизоляционная лента, поверх которой, на всю длину муфты, с заходом за металлические хомуты на расстояние не менее двадцати пяти миллиметров, выполнена армирующая лента, обеспечивающая механическую прочность сростка.
