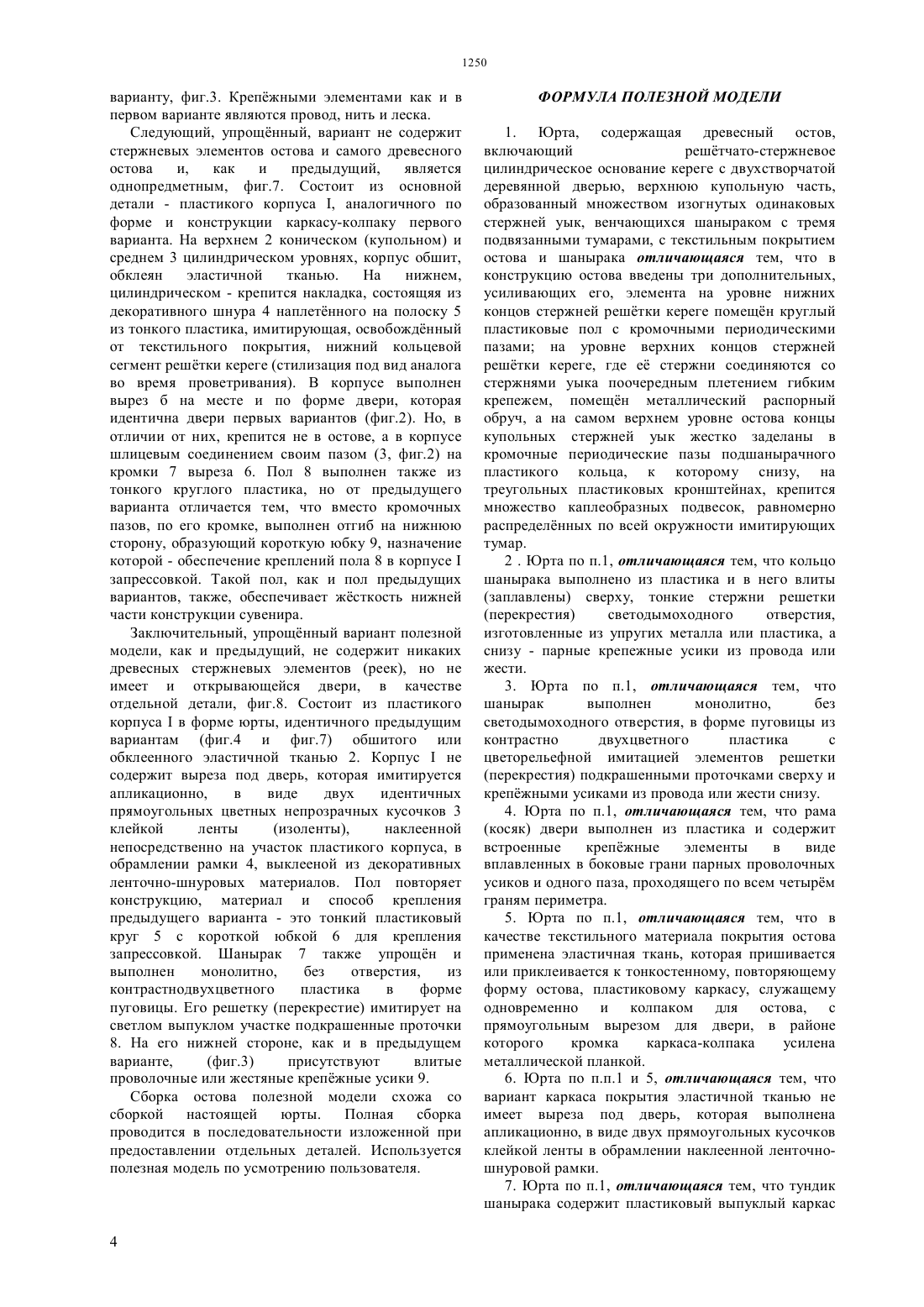

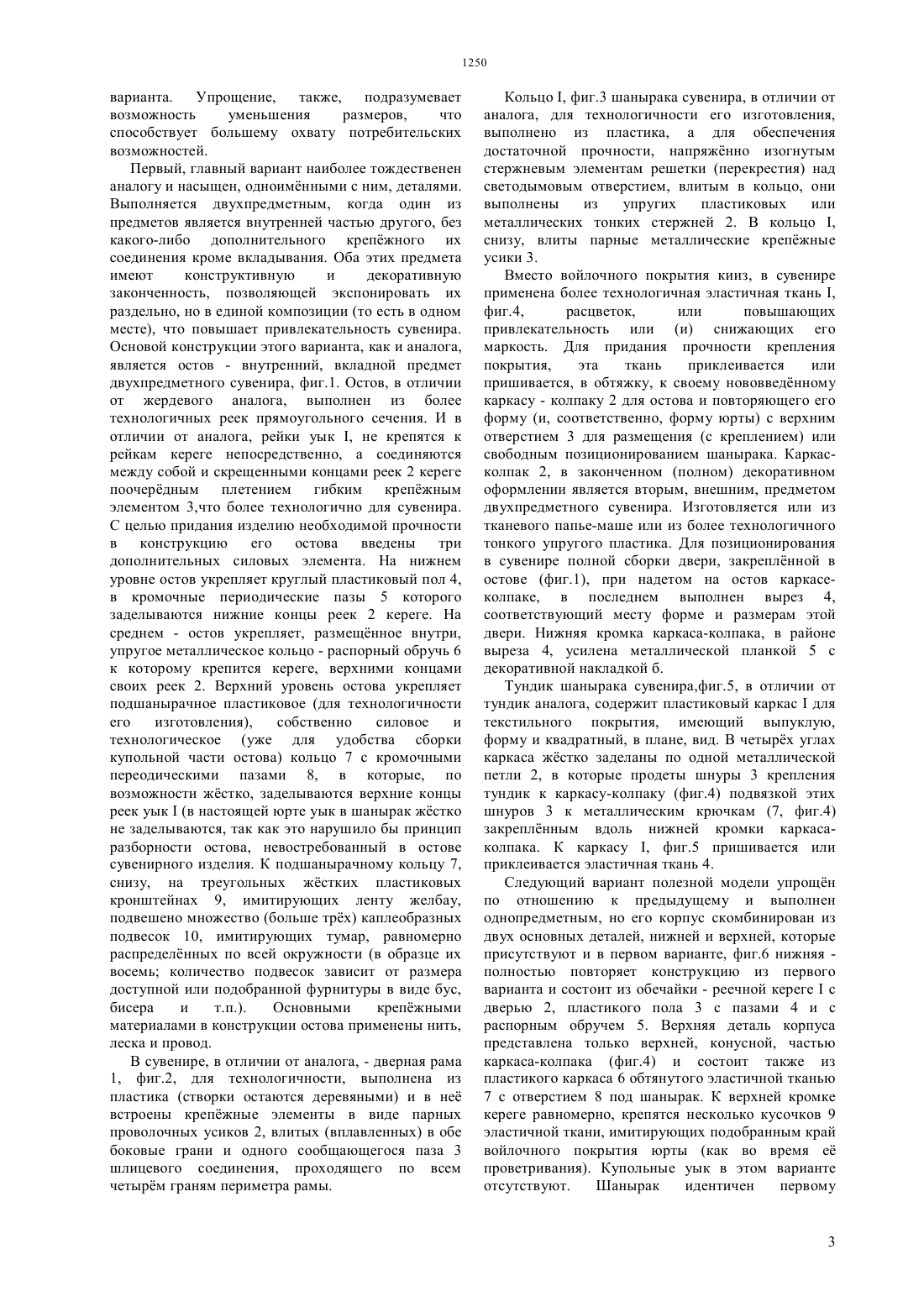

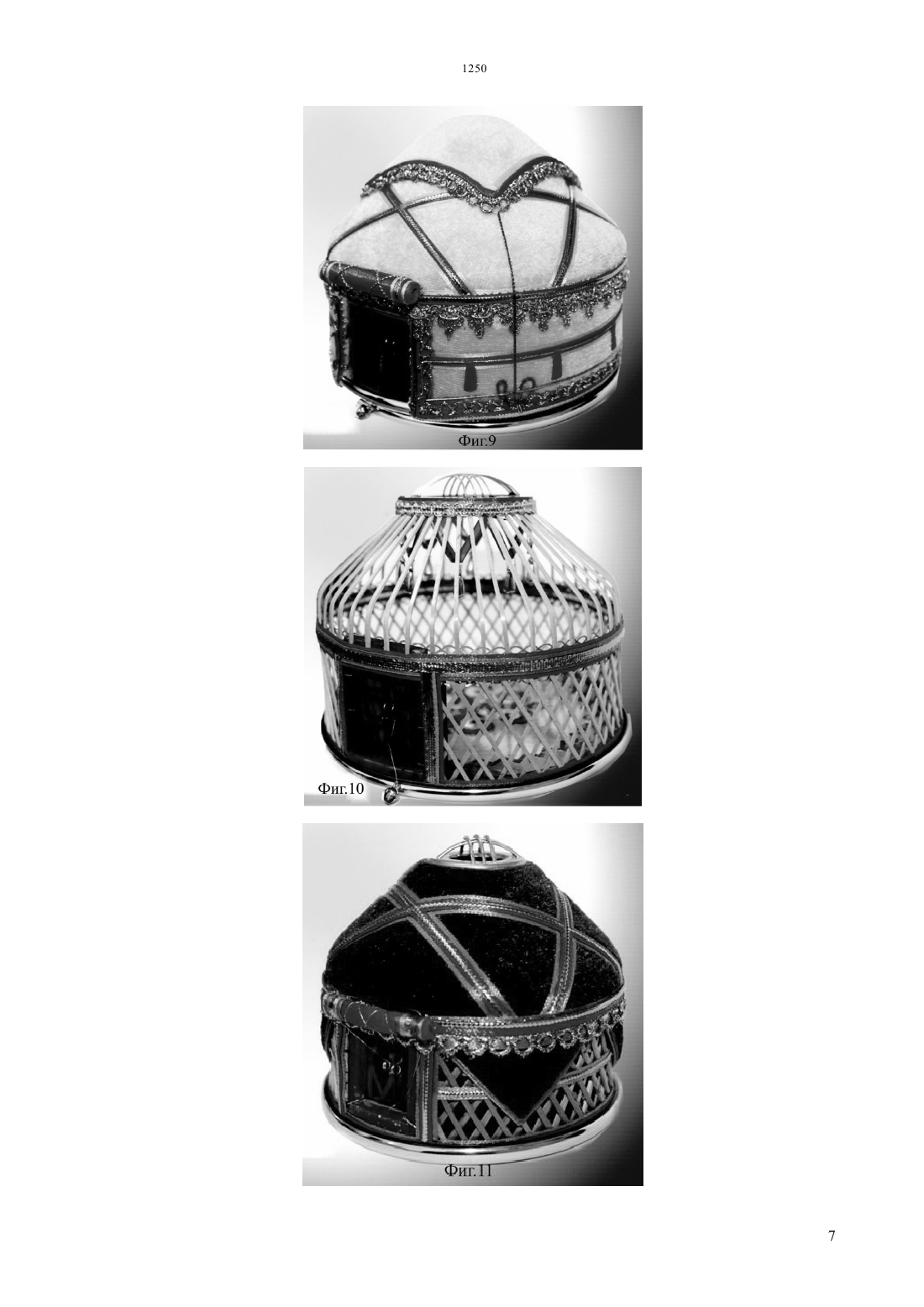

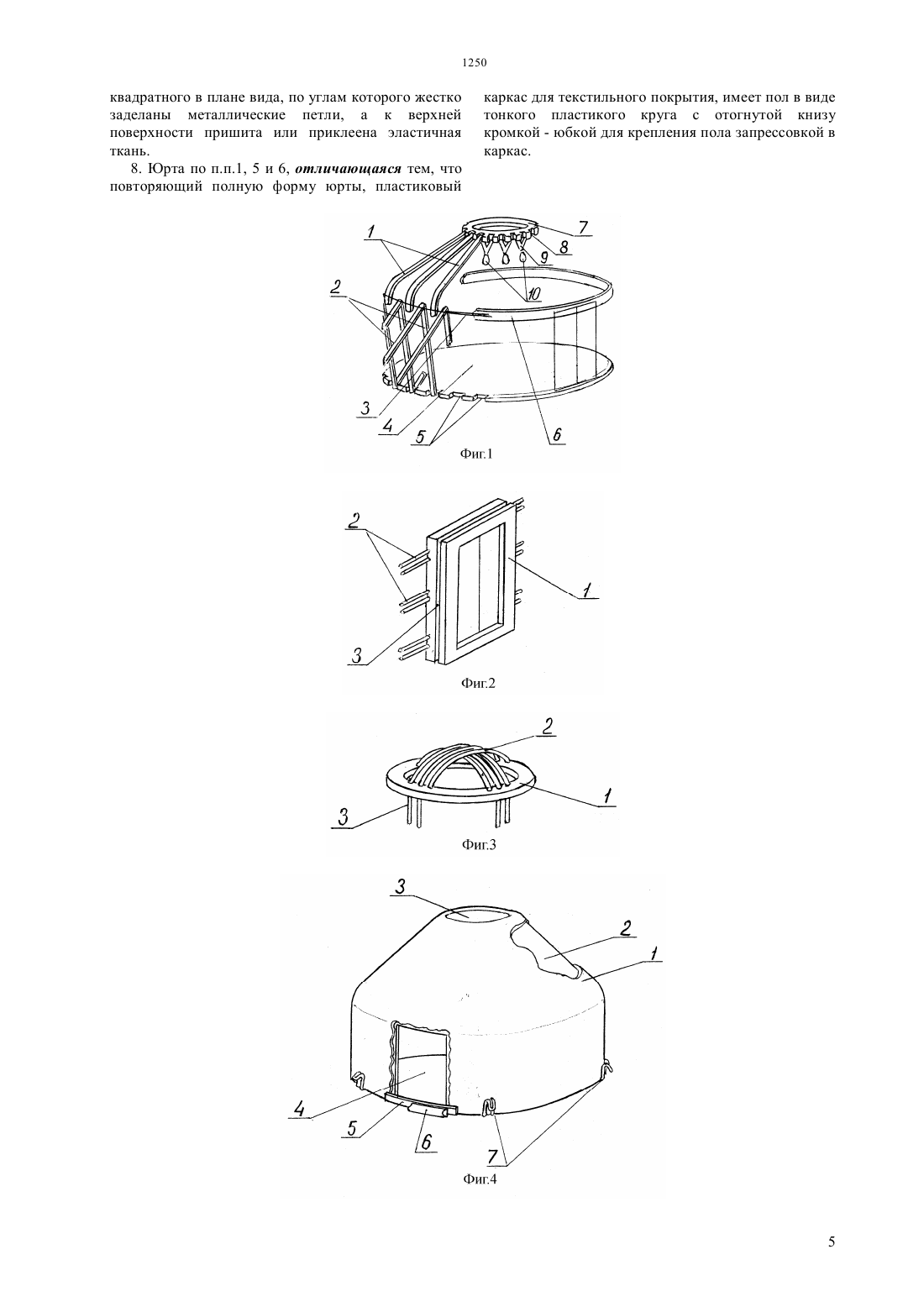

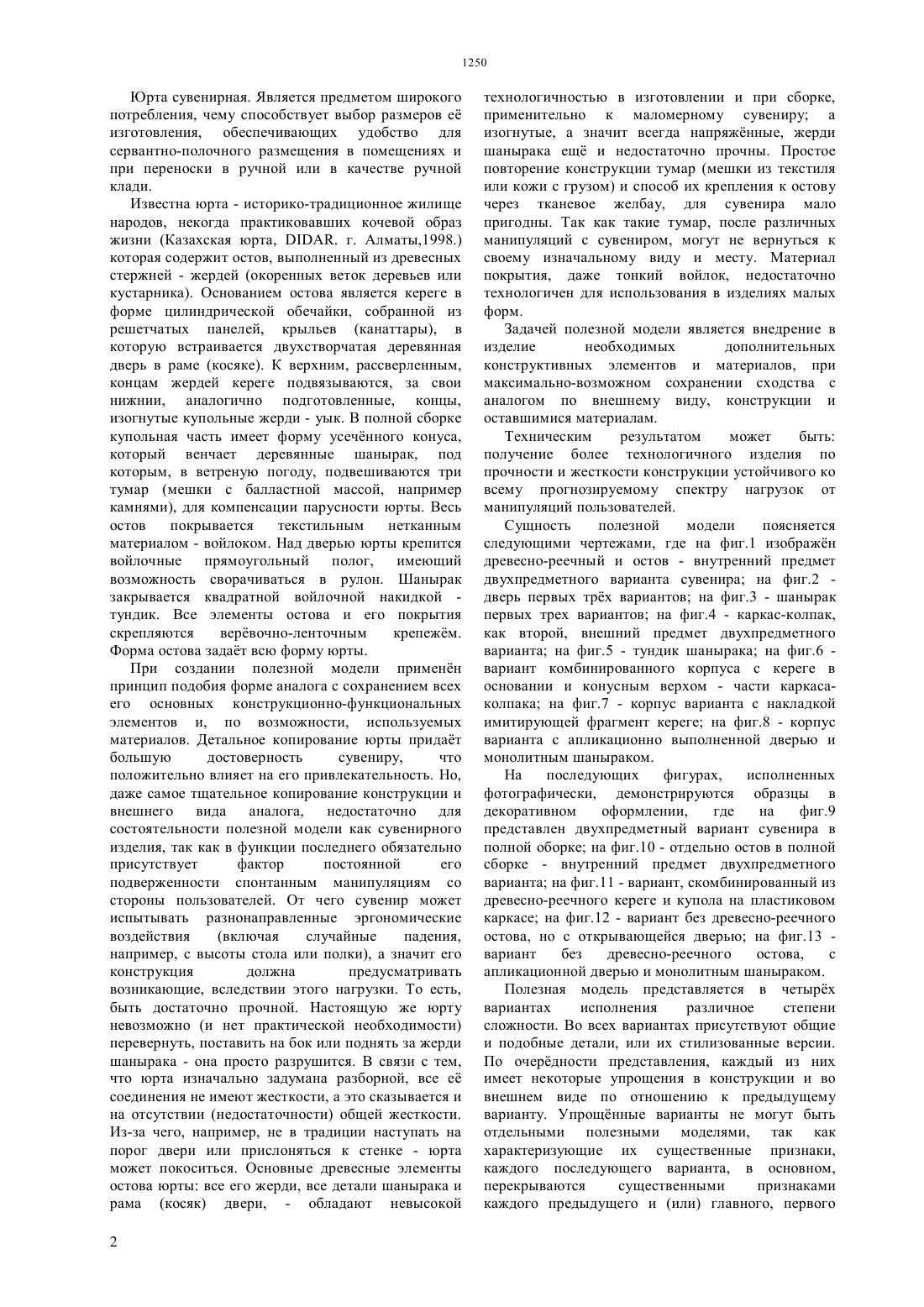

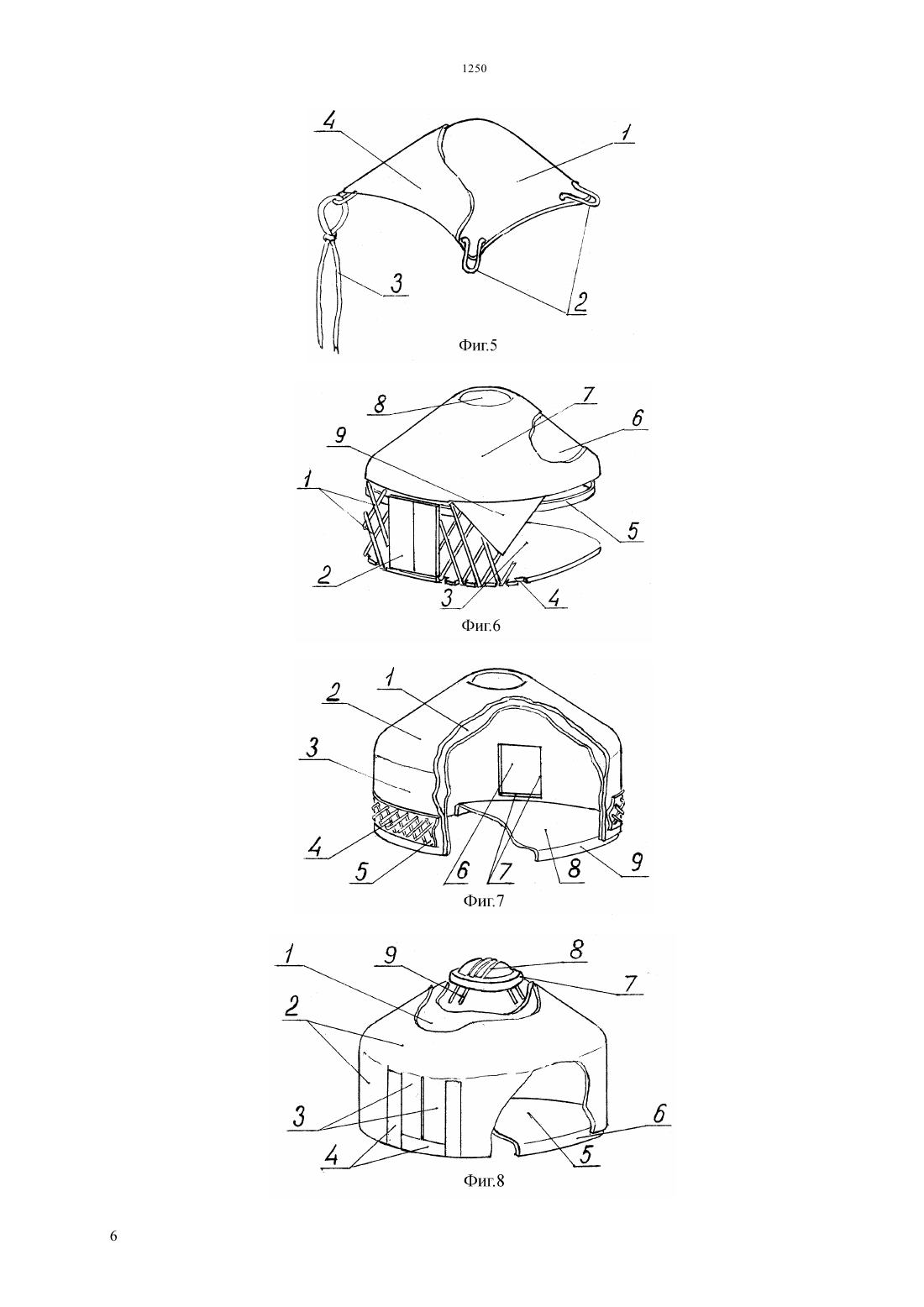

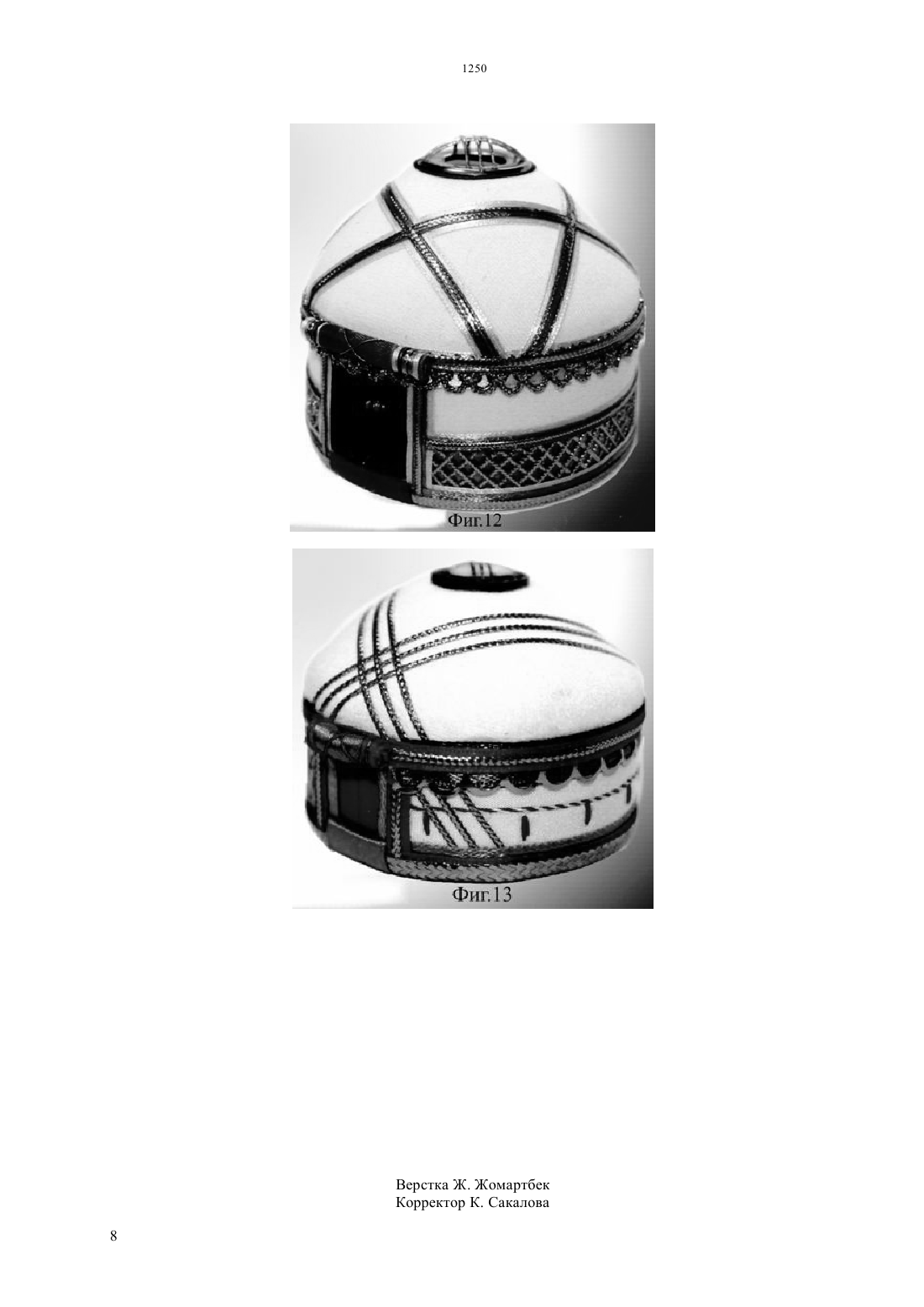

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ имитирующих тумар. Рама двери и кольцо шанырака выполнены из пластика. Внешний предмет двухпредметного сувенира - колпак остова является ещ и каркасом для нашитой или наклеенной эластичной ткани. Изготовляется или из тканевого папье-маше или из упругого тонкого пластика и содержит вырез для двери, усиленной металлической планкой. Тундик из эластичной ткани также имеет свой пластиковый каркас с крепжными металлическими петлями. Дополнительными деталями для упрощенных вариантов являются изменнный пластиковый пол в виде круга с короткой крепжной юбкой и монолитный шанырак, без свето-дымоходного отверстия. Самый упрощнный вариант не имеет и отдельной двери,которая выполняется апликационно непосредственно на пластиковом корпусе.(57) Юрта сувенирная,выполняется с максимальной достоверностью в вариантах различной степени сложности и размерности из деталей аналогичных или подобных деталям входящим в состав наиболее насыщенного элементами двухпредметного варианта. Который состоит из внутреннего предмета - древесного остова собранного из реек и усиленного дополнительными деталями пластиковым полом металлическим распорным обручем и пластиковым подшанырачным кольцом, к которому крепятся все уык и множество каплеобразных подвесок, 1250 Юрта сувенирная. Является предметом широкого потребления, чему способствует выбор размеров е изготовления, обеспечивающих удобство для сервантно-полочного размещения в помещениях и при переноски в ручной или в качестве ручной клади. Известна юрта - историко-традиционное жилище народов, некогда практиковавших кочевой образ жизни (Казахская юрта, . г. Алматы,1998.) которая содержит остов, выполненный из древесных стержней - жердей (окоренных веток деревьев или кустарника). Основанием остова является кереге в форме цилиндрической обечайки, собранной из решетчатых панелей, крыльев (канаттары), в которую встраивается двухстворчатая деревянная дверь в раме (косяке). К верхним, рассверленным,концам жердей кереге подвязываются, за свои нижнии, аналогично подготовленные, концы,изогнутые купольные жерди - уык. В полной сборке купольная часть имеет форму усечнного конуса,который венчает деревянные шанырак, под которым, в ветреную погоду, подвешиваются три тумар (мешки с балластной массой, например камнями), для компенсации парусности юрты. Весь остов покрывается текстильным нетканным материалом - войлоком. Над дверью юрты крепится войлочные прямоугольный полог, имеющий возможность сворачиваться в рулон. Шанырак закрывается квадратной войлочной накидкой тундик. Все элементы остова и его покрытия скрепляются вервочно-ленточным крепежм. Форма остова задат всю форму юрты. При создании полезной модели применн принцип подобия форме аналога с сохранением всех его основных конструкционно-функциональных элементов и, по возможности, используемых материалов. Детальное копирование юрты придат большую достоверность сувениру,что положительно влияет на его привлекательность. Но,даже самое тщательное копирование конструкции и внешнего вида аналога, недостаточно для состоятельности полезной модели как сувенирного изделия, так как в функции последнего обязательно присутствует фактор постоянной его подверженности спонтанным манипуляциям со стороны пользователей. От чего сувенир может испытывать разнонаправленные эргономические воздействия(включая случайные падения,например, с высоты стола или полки), а значит его конструкция должна предусматривать возникающие, вследствии этого нагрузки. То есть,быть достаточно прочной. Настоящую же юрту невозможно (и нет практической необходимости) перевернуть, поставить на бок или поднять за жерди шанырака - она просто разрушится. В связи с тем,что юрта изначально задумана разборной, все е соединения не имеют жесткости, а это сказывается и на отсутствии (недостаточности) общей жесткости. Из-за чего, например, не в традиции наступать на порог двери или прислоняться к стенке - юрта может покоситься. Основные древесные элементы остова юрты все его жерди, все детали шанырака и рама (косяк) двери, - обладают невысокой 2 технологичностью в изготовлении и при сборке,применительно к маломерному сувениру а изогнутые, а значит всегда напряжнные, жерди шанырака ещ и недостаточно прочны. Простое повторение конструкции тумар (мешки из текстиля или кожи с грузом) и способ их крепления к остову через тканевое желбау, для сувенира мало пригодны. Так как такие тумар, после различных манипуляций с сувениром, могут не вернуться к своему изначальному виду и месту. Материал покрытия, даже тонкий войлок, недостаточно технологичен для использования в изделиях малых форм. Задачей полезной модели является внедрение в изделие необходимых дополнительных конструктивных элементов и материалов, при максимально-возможном сохранении сходства с аналогом по внешнему виду, конструкции и оставшимися материалам. Техническим результатом может быть получение более технологичного изделия по прочности и жесткости конструкции устойчивого ко всему прогнозируемому спектру нагрузок от манипуляций пользователей. Сущность полезной модели поясняется следующими чертежами, где на фиг.1 изображн древесно-реечный и остов - внутренний предмет двухпредметного варианта сувенира на фиг.2 дверь первых трх вариантов на фиг.3 - шанырак первых трех вариантов на фиг.4 - каркас-колпак,как второй, внешний предмет двухпредметного варианта на фиг.5 - тундик шанырака на фиг.6 вариант комбинированного корпуса с кереге в основании и конусным верхом - части каркасаколпака на фиг.7 - корпус варианта с накладкой имитирующей фрагмент кереге на фиг.8 - корпус варианта с апликационно выполненной дверью и монолитным шаныраком. На последующих фигурах,исполненных фотографически, демонстрируются образцы в декоративном оформлении,где на фиг.9 представлен двухпредметный вариант сувенира в полной оборке на фиг.10 - отдельно остов в полной сборке - внутренний предмет двухпредметного варианта на фиг.11 - вариант, скомбинированный из древесно-реечного кереге и купола на пластиковом каркасе на фиг.12 - вариант без древесно-реечного остова, но с открывающейся дверью на фиг.13 вариант без древесно-реечного остова,с апликационной дверью и монолитным шаныраком. Полезная модель представляется в четырх вариантах исполнения различное степени сложности. Во всех вариантах присутствуют общие и подобные детали, или их стилизованные версии. По очердности представления, каждый из них имеет некоторые упрощения в конструкции и во внешнем виде по отношению к предыдущему варианту. Упрощнные варианты не могут быть отдельными полезными моделями, так как характеризующие их существенные признаки,каждого последующего варианта, в основном,перекрываются существенными признаками каждого предыдущего и (или) главного, первого варианта. Упрощение, также, подразумевает возможность уменьшения размеров,что способствует большему охвату потребительских возможностей. Первый, главный вариант наиболее тождественен аналогу и насыщен, одноимнными с ним, деталями. Выполняется двухпредметным, когда один из предметов является внутренней частью другого, без какого-либо дополнительного крепжного их соединения кроме вкладывания. Оба этих предмета имеют конструктивную и декоративную законченность, позволяющей экспонировать их раздельно, но в единой композиции (то есть в одном месте), что повышает привлекательность сувенира. Основой конструкции этого варианта, как и аналога,является остов - внутренний, вкладной предмет двухпредметного сувенира, фиг.1. Остов, в отличии от жердевого аналога, выполнен из более технологичных реек прямоугольного сечения. И в отличии от аналога, рейки уык , не крепятся к рейкам кереге непосредственно, а соединяются между собой и скрещенными концами реек 2 кереге поочердным плетением гибким крепжным элементом 3,что более технологично для сувенира. С целью придания изделию необходимой прочности в конструкцию его остова введены три дополнительных силовых элемента. На нижнем уровне остов укрепляет круглый пластиковый пол 4,в кромочные периодические пазы 5 которого заделываются нижние концы реек 2 кереге. Н среднем - остов укрепляет, размещнное внутри,упругое металлическое кольцо - распорный обручь 6 к которому крепится кереге, верхними концами своих реек 2. Верхний уровень остова укрепляет подшанырачное пластиковое (для технологичности его изготовления),собственно силовое и технологическое (уже для удобства сборки купольной части остова) кольцо 7 с кромочными переодическими пазами 8, в которые, по возможности жстко, заделываются верхние концы реек уык(в настоящей юрте уык в шанырак жстко не заделываются, так как это нарушило бы принцип разборности остова, невостребованный в остове сувенирного изделия. К подшанырачному кольцу 7,снизу, на треугольных жстких пластиковых кронштейнах 9, имитирующих ленту желбау,подвешено множество (больше трх) каплеобразных подвесок 10, имитирующих тумар, равномерно распределнных по всей окружности (в образце их восемь количество подвесок зависит от размера доступной или подобранной фурнитуры в виде бус,бисера и т.п.). Основными крепжными материалами в конструкции остова применены нить,леска и провод. В сувенире, в отличии от аналога, - дверная рама 1, фиг.2, для технологичности, выполнена из пластика (створки остаются деревяными) и в не встроены крепжные элементы в виде парных проволочных усиков 2, влитых (вплавленных) в обе боковые грани и одного сообщающегося паза 3 шлицевого соединения, проходящего по всем четырм граням периметра рамы. Кольцо , фиг.3 шанырака сувенира, в отличии от аналога, для технологичности его изготовления,выполнено из пластика, а для обеспечения достаточной прочности, напряжнно изогнутым стержневым элементам решетки (перекрестия) над светодымовым отверстием, влитым в кольцо, они выполнены из упругих пластиковых или металлических тонких стержней 2. В кольцо ,снизу, влиты парные металлические крепжные усики 3. Вместо войлочного покрытия кииз, в сувенире применена более технологичная эластичная ткань ,фиг.4,расцветок,или повышающих привлекательность или (и) снижающих его маркость. Для придания прочности крепления покрытия,эта ткань приклеивается или пришивается, в обтяжку, к своему нововведнному каркасу - колпаку 2 для остова и повторяющего его форму (и, соответственно, форму юрты) с верхним отверстием 3 для размещения (с креплением) или свободным позиционированием шанырака. Каркасколпак 2, в законченном (полном) декоративном оформлении является вторым, внешним, предметом двухпредметного сувенира. Изготовляется или из тканевого папье-маше или из более технологичного тонкого упругого пластика. Для позиционирования в сувенире полной сборки двери, закреплнной в остове (фиг.1), при надетом на остов каркасеколпаке, в последнем выполнен вырез 4,соответствующий месту форме и размерам этой двери. Нижняя кромка каркаса-колпака, в районе выреза 4, усилена металлической планкой 5 с декоративной накладкой б. Тундик шанырака сувенира,фиг.5, в отличии от тундик аналога, содержит пластиковый каркасдля текстильного покрытия, имеющий выпуклую,форму и квадратный, в плане, вид. В четырх углах каркаса жстко заделаны по одной металлической петли 2, в которые продеты шнуры 3 крепления тундик к каркасу-колпаку (фиг.4) подвязкой этих шнуров 3 к металлическим крючкам (7, фиг.4) закреплнным вдоль нижней кромки каркасаколпака. К каркасу , фиг.5 пришивается или приклеивается эластичная ткань 4. Следующий вариант полезной модели упрощн по отношению к предыдущему и выполнен однопредметным, но его корпус скомбинирован из двух основных деталей, нижней и верхней, которые присутствуют и в первом варианте, фиг.6 нижняя полностью повторяет конструкцию из первого варианта и состоит из обечайки - реечной керегес дверью 2, пластикого пола 3 с пазами 4 и с распорным обручем 5. Верхняя деталь корпуса представлена только верхней, конусной, частью каркаса-колпака (фиг.4) и состоит также из пластикого каркаса 6 обтянутого эластичной тканью 7 с отверстием 8 под шанырак. К верхней кромке кереге равномерно, крепятся несколько кусочков 9 эластичной ткани, имитирующих подобранным край войлочного покрытия юрты (как во время е проветривания). Купольные уык в этом варианте отсутствуют. Шанырак идентичен первому варианту, фиг.3. Крепжными элементами как и в первом варианте являются провод, нить и леска. Следующий, упрощнный, вариант не содержит стержневых элементов остова и самого древесного остова и,как и предыдущий,является однопредметным, фиг.7. Состоит из основной детали - пластикого корпуса , аналогичного по форме и конструкции каркасу-колпаку первого варианта. На верхнем 2 коническом (купольном) и среднем 3 цилиндрическом уровнях, корпус обшит,обклеян эластичной тканью. На нижнем,цилиндрическом - крепится накладка, состоящяя из декоративного шнура 4 наплетнного на полоску 5 из тонкого пластика, имитирующая, освобожднный от текстильного покрытия, нижний кольцевой сегмент рештки кереге (стилизация под вид аналога во время проветривания). В корпусе выполнен вырез б на месте и по форме двери, которая идентична двери первых вариантов (фиг.2). Но, в отличии от них, крепится не в остове, а в корпусе шлицевым соединением своим пазом (3, фиг.2) на кромки 7 выреза 6. Пол 8 выполнен также из тонкого круглого пластика, но от предыдущего варианта отличается тем, что вместо кромочных пазов, по его кромке, выполнен отгиб на нижнюю сторону, образующий короткую юбку 9, назначение которой - обеспечение креплений пола 8 в корпусезапрессовкой. Такой пол, как и пол предыдущих вариантов, также, обеспечивает жсткость нижней части конструкции сувенира. Заключительный, упрощнный вариант полезной модели, как и предыдущий, не содержит никаких древесных стержневых элементов (реек), но не имеет и открывающейся двери, в качестве отдельной детали, фиг.8. Состоит из пластикого корпусав форме юрты, идентичного предыдущим вариантам (фиг.4 и фиг.7) обшитого или обклеенного эластичной тканью 2. Корпусне содержит выреза под дверь, которая имитируется апликационно,в виде двух идентичных прямоугольных цветных непрозрачных кусочков 3 клейкой ленты(изоленты),наклеенной непосредственно на участок пластикого корпуса, в обрамлении рамки 4, выклееной из декоративных ленточно-шнуровых материалов. Пол повторяет конструкцию, материал и способ крепления предыдущего варианта - это тонкий пластиковый круг 5 с короткой юбкой 6 для крепления запрессовкой. Шанырак 7 также упрощн и выполнен монолитно,без отверстия,из контрастнодвухцветного пластика в форме пуговицы. Его решетку (перекрестие) имитирует на светлом выпуклом участке подкрашенные проточки 8. На его нижней стороне, как и в предыдущем варианте,(фиг.3) присутствуют влитые проволочные или жестяные крепжные усики 9. Сборка остова полезной модели схожа со сборкой настоящей юрты. Полная сборка проводится в последовательности изложенной при предоставлении отдельных деталей. Используется полезная модель по усмотрению пользователя. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Юрта, содержащая древесный остов,включающий рештчато-стержневое цилиндрическое основание кереге с двухстворчатой деревянной дверью, верхнюю купольную часть,образованный множеством изогнутых одинаковых стержней уык, венчающихся шаныраком с тремя подвязанными тумарами, с текстильным покрытием остова и шанырака отличающаяся тем, что в конструкцию остова введены три дополнительных,усиливающих его, элемента на уровне нижних концов стержней рештки кереге помещн круглый пластиковые пол с кромочными периодическими пазами на уровне верхних концов стержней рештки кереге, где е стержни соединяются со стержнями уыка поочередным плетением гибким крепежем, помещн металлический распорный обруч, а на самом верхнем уровне остова концы купольных стержней уык жестко заделаны в кромочные периодические пазы подшанырачного пластикого кольца, к которому снизу, на треугольных пластиковых кронштейнах, крепится множество каплеобразных подвесок, равномерно распределнных по всей окружности имитирующих тумар. 2 . Юрта по п.1, отличающаяся тем, что кольцо шанырака выполнено из пластика и в него влиты(перекрестия) светодымоходного отверстия,изготовленные из упругих металла или пластика, а снизу - парные крепежные усики из провода или жести. 3. Юрта по п.1, отличающаяся тем, что шанырак выполнен монолитно,без светодымоходного отверстия, в форме пуговицы из контрастно двухцветного пластика с цветорельефной имитацией элементов решетки(перекрестия) подкрашенными проточками сверху и крепжными усиками из провода или жести снизу. 4. Юрта по п.1, отличающаяся тем, что рама(косяк) двери выполнен из пластика и содержит встроенные крепжные элементы в виде вплавленных в боковые грани парных проволочных усиков и одного паза, проходящего по всем четырм граням периметра. 5. Юрта по п.1, отличающаяся тем, что в качестве текстильного материала покрытия остова применена эластичная ткань, которая пришивается или приклеивается к тонкостенному, повторяющему форму остова, пластиковому каркасу, служащему одновременно и колпаком для остова, с прямоугольным вырезом для двери, в районе которого кромка каркаса-колпака усилена металлической планкой. 6. Юрта по п.п.1 и 5, отличающаяся тем, что вариант каркаса покрытия эластичной тканью не имеет выреза под дверь, которая выполнена апликационно, в виде двух прямоугольных кусочков клейкой ленты в обрамлении наклеенной ленточношнуровой рамки. 7. Юрта по п.1, отличающаяся тем, что тундик шанырака содержит пластиковый выпуклый каркас квадратного в плане вида, по углам которого жестко заделаны металлические петли, а к верхней поверхности пришита или приклеена эластичная ткань. 8. Юрта по п.п.1, 5 и 6, отличающаяся тем, что повторяющий полную форму юрты, пластиковый каркас для текстильного покрытия, имеет пол в виде тонкого пластикого круга с отогнутой книзу кромкой - юбкой для крепления пола запрессовкой в каркас.
