Рыбозащитное устройство для водозаборов

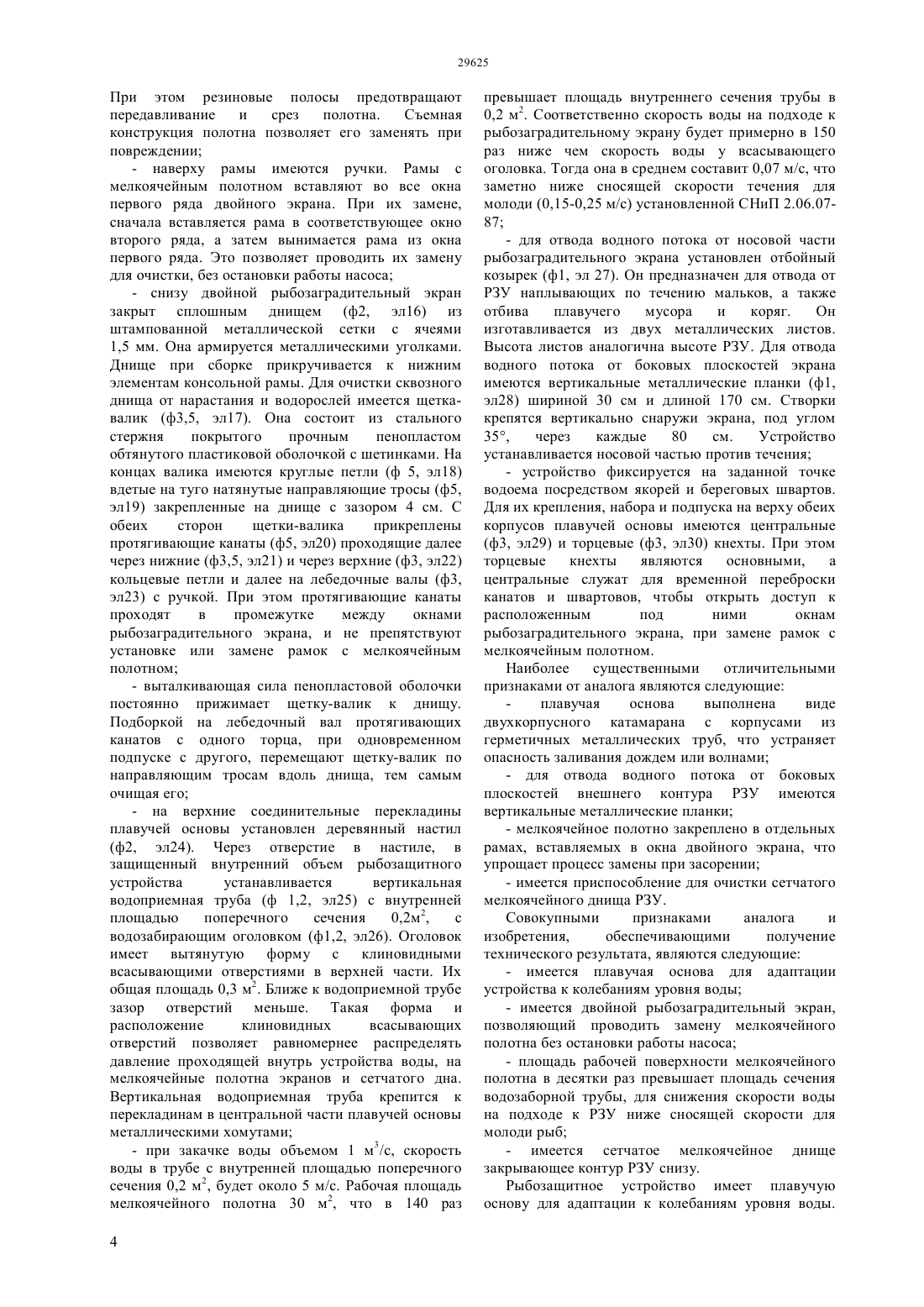

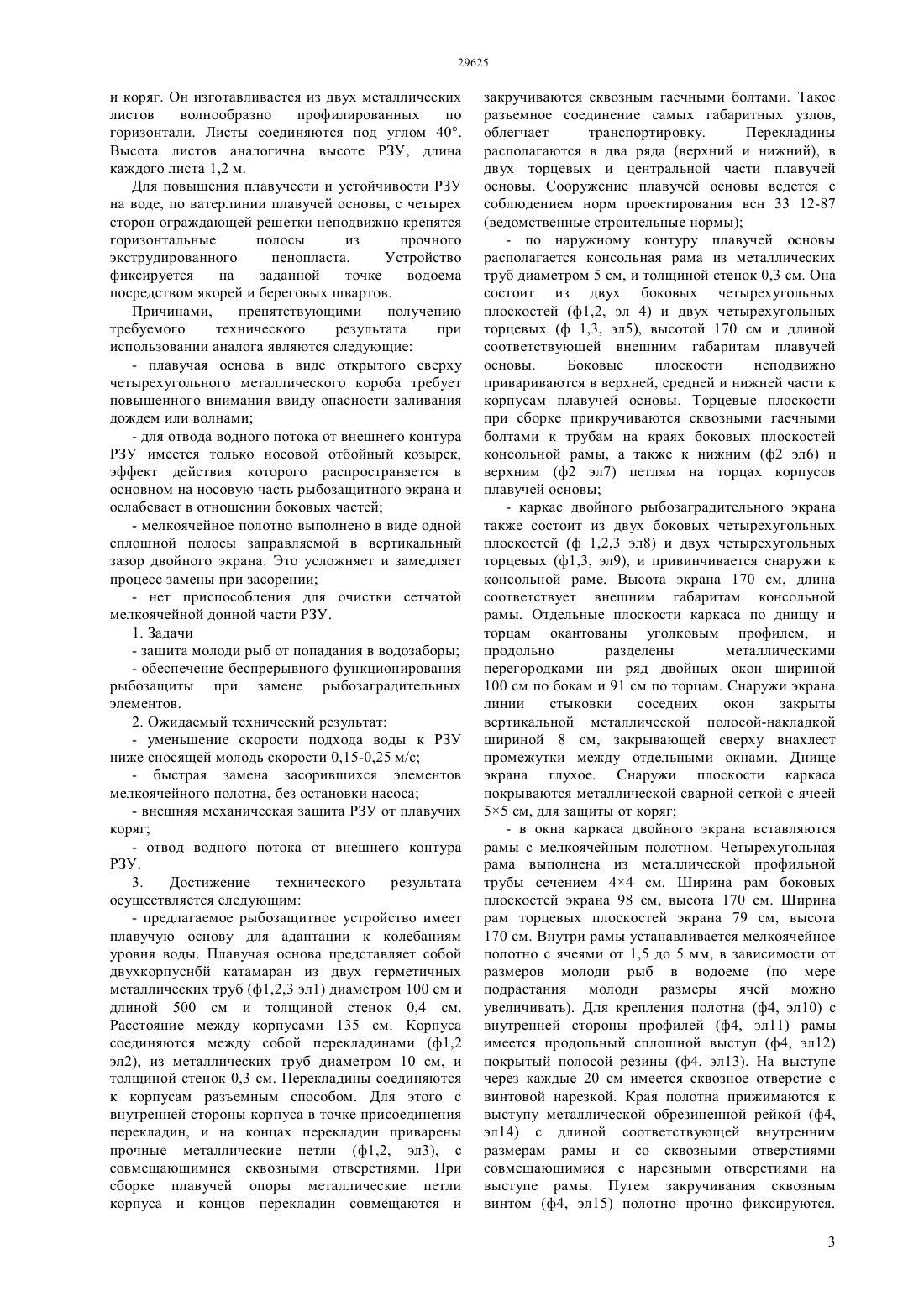

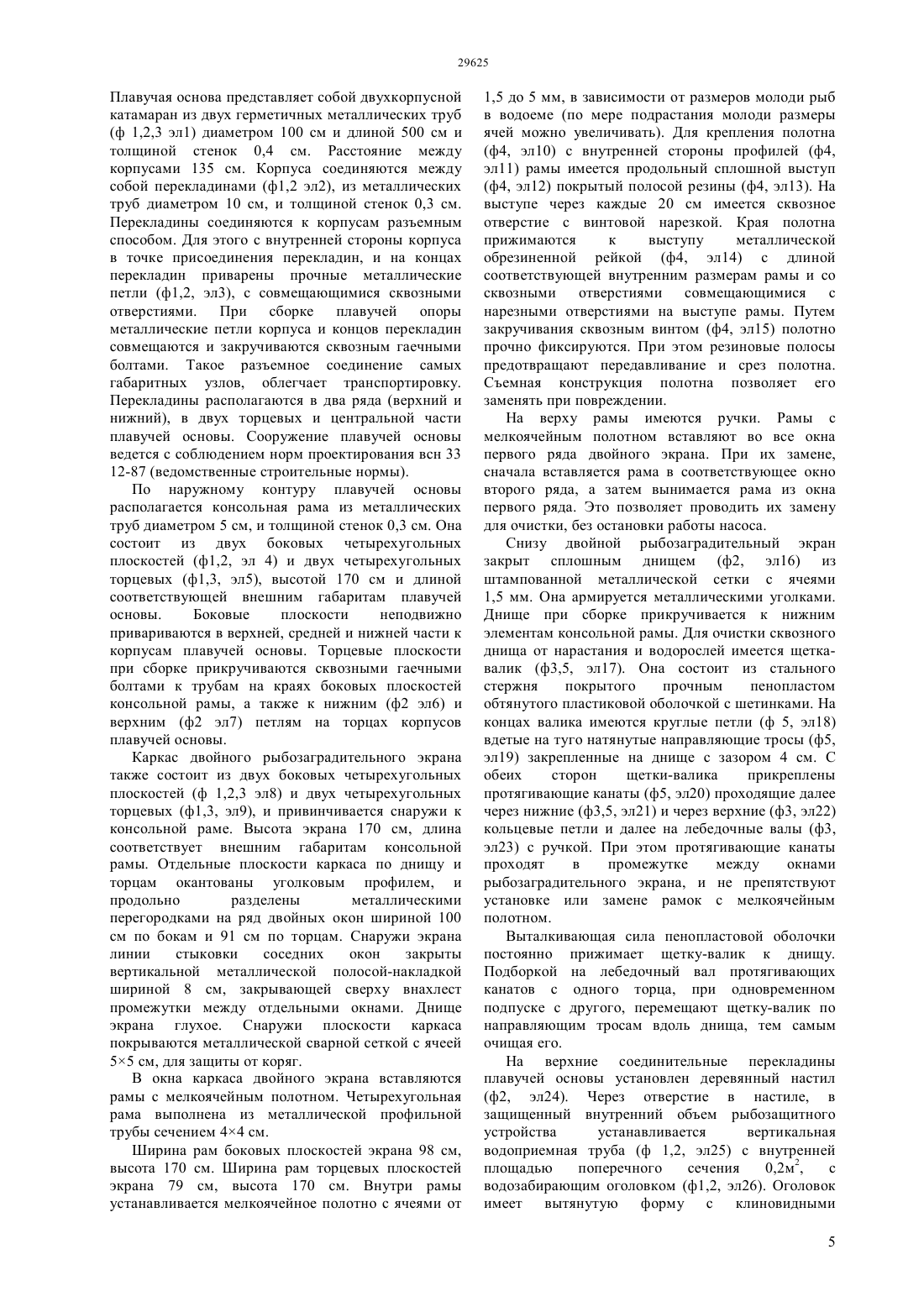

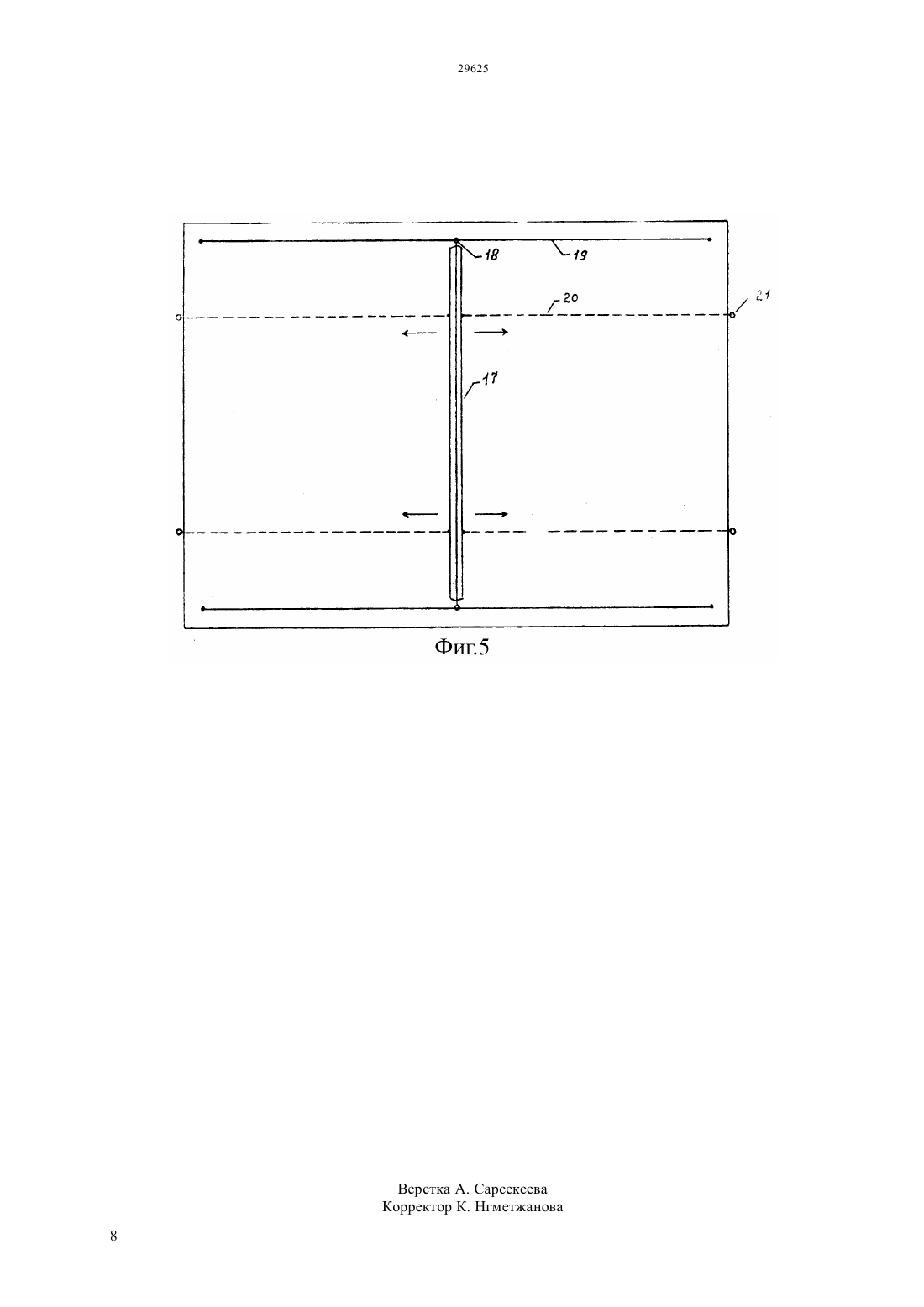

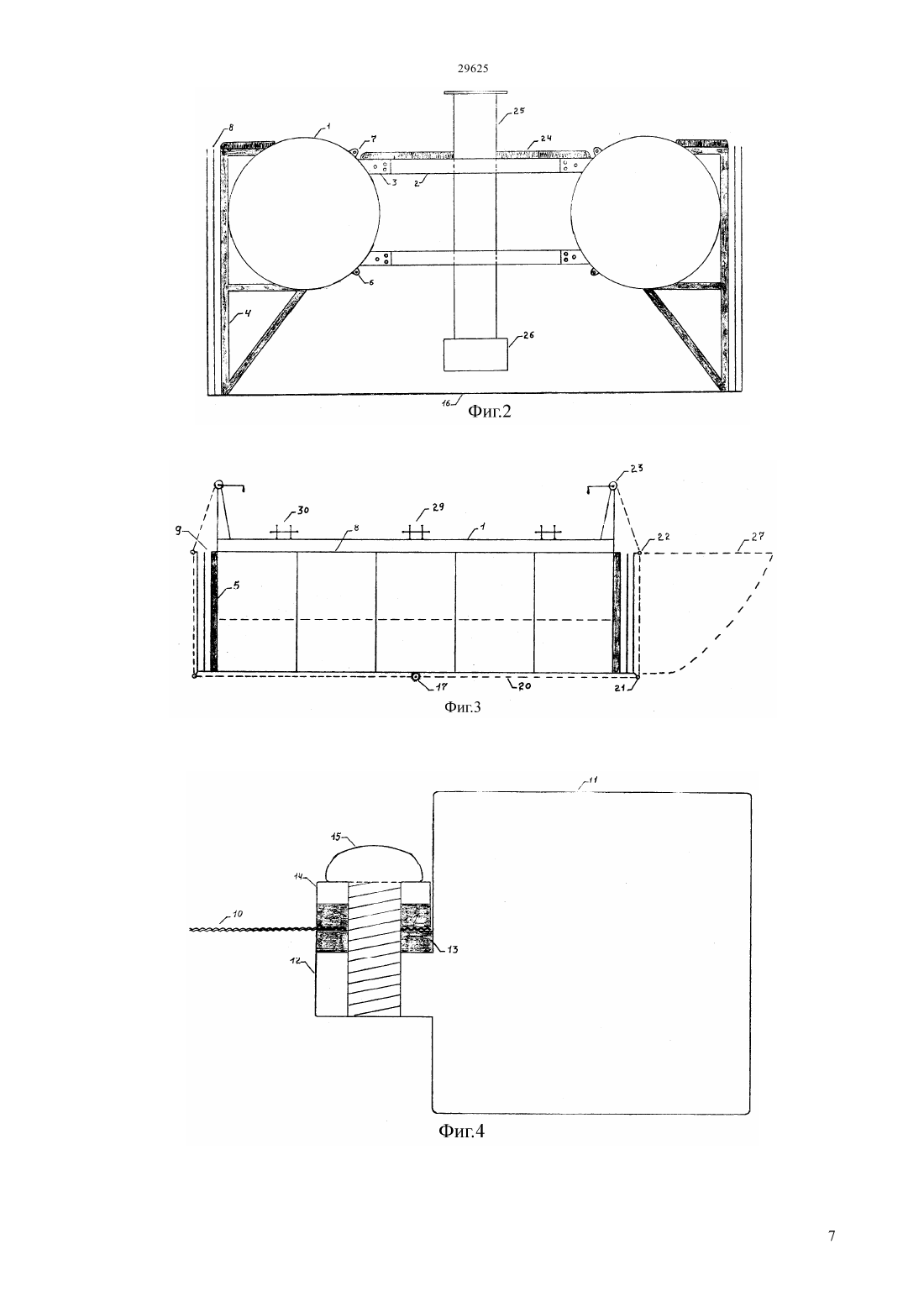

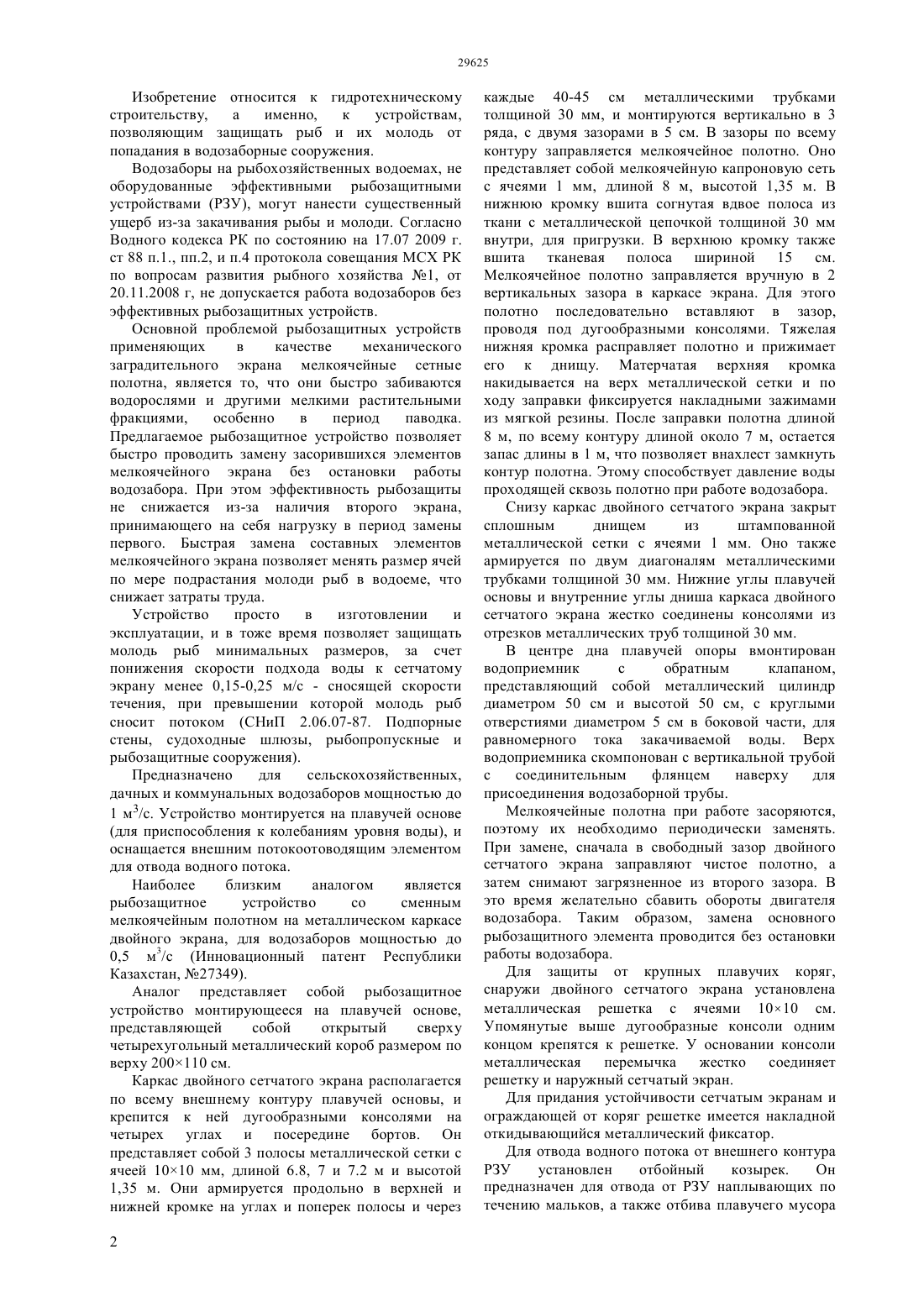

(51) 02 8/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ водозабирающим оголовком. Рабочая площадь мелкоячейного полотна в 140 раз превышает площадь внутреннего сечения трубы. Соответственно скорость воды на подходе к рыбозаградительному экрану будет примерно в 150 раз ниже чем скорость воды у всасывающего оголовка. Тогда она в среднем составит 0,07 м/с, что заметно ниже сносящей скорости течения для молоди (0,15-0,25 м/с) установленной СНиП 2.06.0787. Для отвода водного потока от РЗУ имеется отбойный козырек и вертикальные планки. Устройство устанавливается носовой частью против течения. Наиболее существенными отличительными признаками от аналога являются следующие плавучая основа выполнена виде двухкорпусного катамарана с корпусами в виде герметичных металлических труб, что устраняет опасность заливания дождем или волнами- для отвода водного потока от боковых плоскостей внешнего контура РЗУ имеются вертикальные металлические планки- мелкоячейное полотно закреплено в отдельных рамах, что упрощает процесс замены при засорении- имеется приспособление для очистки днища РЗУ. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется плавучая основа для адаптации устройства к колебаниям уровня воды- имеется двойной рыбозаградительный экран,позволяющий проводить замену мелкоячейного полотна без остановки работы насоса- площадь рабочей поверхности мелкоячейного полотна в десятки раз превышает площадь сечения водозаборной трубы, для снижения скорости воды на подходе к РЗУ ниже сносящей скорости для молоди рыб- имеется сетчатое мелкоячейное днище закрывающее контур РЗУ снизу.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) РЫБОЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ ВОДОЗАБОРОВ(57) Рыбозащитное устройство для водозаборов, с быстрозаменяемыми в рабочем режиме рамами с мелкоячейным полотном на металлическом каркасе двойного заградительного экрана, и внешним потокоотоводящим элементом,относится к устройствам, позволяющим защищать рыб и их молодь от попадания в водозаборные сооружения. Наиболее близким аналогом является рыбозащитное устройство со сменным мелкоячейным полотном на металлическом каркасе двойного экрана, для водозаборов мощностью до 0,5 м 3/с (Инновационный патент Республики Казахстан,27349). Предлагаемое рыбозащитное устройство имеет разборно-сборную плавучую основу для адаптации к колебаниям уровня воды. По наружному контуру плавучей основы располагается консольная рама. Каркас двойного рыбозаградительного экрана привинчивается снаружи к консольной раме. В окна каркаса двойного экрана вставляются рамы с мелкоячейным полотном, во все окна первого ряда. При их замене, сначала вставляется рама в соответствующее окно второго ряда, а затем вынимается рама из окна первого ряда. Это позволяет проводить их замену для очистки, без остановки работы насоса. Снизу двойной рыбозаградительный экран закрыт сплошным днищем из штампованной металлической сетки. Для очистки сквозного днища от нарастания и водорослей имеется щетка-валик. Через отверстие в настиле устанавливается водоприемная труба с Изобретение относится к гидротехническому строительству,а именно,к устройствам,позволяющим защищать рыб и их молодь от попадания в водозаборные сооружения. Водозаборы на рыбохозяйственных водоемах, не оборудованные эффективными рыбозащитными устройствами (РЗУ), могут нанести существенный ущерб из-за закачивания рыбы и молоди. Согласно Водного кодекса РК по состоянию на 17.07 2009 г. ст 88 п.1., пп.2, и п.4 протокола совещания МСХ РК по вопросам развития рыбного хозяйства 1, от 20.11.2008 г, не допускается работа водозаборов без эффективных рыбозащитных устройств. Основной проблемой рыбозащитных устройств применяющих в качестве механического заградительного экрана мелкоячейные сетные полотна, является то, что они быстро забиваются водорослями и другими мелкими растительными фракциями,особенно в период паводка. Предлагаемое рыбозащитное устройство позволяет быстро проводить замену засорившихся элементов мелкоячейного экрана без остановки работы водозабора. При этом эффективность рыбозащиты не снижается из-за наличия второго экрана,принимающего на себя нагрузку в период замены первого. Быстрая замена составных элементов мелкоячейного экрана позволяет менять размер ячей по мере подрастания молоди рыб в водоеме, что снижает затраты труда. Устройство просто в изготовлении и эксплуатации, и в тоже время позволяет защищать молодь рыб минимальных размеров, за счет понижения скорости подхода воды к сетчатому экрану менее 0,15-0,25 м/с - сносящей скорости течения, при превышении которой молодь рыб сносит потоком (СНиП 2.06.07-87. Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения). Предназначено для сельскохозяйственных,дачных и коммунальных водозаборов мощностью до 1 м 3/с. Устройство монтируется на плавучей основе(для приспособления к колебаниям уровня воды), и оснащается внешним потокоотоводящим элементом для отвода водного потока. Наиболее близким аналогом является рыбозащитное устройство со сменным мелкоячейным полотном на металлическом каркасе двойного экрана, для водозаборов мощностью до 0,5 м 3/с (Инновационный патент Республики Казахстан, 27349). Аналог представляет собой рыбозащитное устройство монтирующееся на плавучей основе,представляющей собой открытый сверху четырехугольный металлический короб размером по верху 200110 см. Каркас двойного сетчатого экрана располагается по всему внешнему контуру плавучей основы, и крепится к ней дугообразными консолями на четырех углах и посередине бортов. Он представляет собой 3 полосы металлической сетки с ячеей 1010 мм, длиной 6.8, 7 и 7.2 м и высотой 1,35 м. Они армируется продольно в верхней и нижней кромке на углах и поперек полосы и через 2 каждые 40-45 см металлическими трубками толщиной 30 мм, и монтируются вертикально в 3 ряда, с двумя зазорами в 5 см. В зазоры по всему контуру заправляется мелкоячейное полотно. Оно представляет собой мелкоячейную капроновую сеть с ячеями 1 мм, длиной 8 м, высотой 1,35 м. В нижнюю кромку вшита согнутая вдвое полоса из ткани с металлической цепочкой толщиной 30 мм внутри, для пригрузки. В верхнюю кромку также вшита тканевая полоса шириной 15 см. Мелкоячейное полотно заправляется вручную в 2 вертикальных зазора в каркасе экрана. Для этого полотно последовательно вставляют в зазор,проводя под дугообразными консолями. Тяжелая нижняя кромка расправляет полотно и прижимает его к днищу. Матерчатая верхняя кромка накидывается на верх металлической сетки и по ходу заправки фиксируется накладными зажимами из мягкой резины. После заправки полотна длиной 8 м, по всему контуру длиной около 7 м, остается запас длины в 1 м, что позволяет внахлест замкнуть контур полотна. Этому способствует давление воды проходящей сквозь полотно при работе водозабора. Снизу каркас двойного сетчатого экрана закрыт сплошным днищем из штампованной металлической сетки с ячеями 1 мм. Оно также армируется по двум диагоналям металлическими трубками толщиной 30 мм. Нижние углы плавучей основы и внутренние углы дниша каркаса двойного сетчатого экрана жестко соединены консолями из отрезков металлических труб толщиной 30 мм. В центре дна плавучей опоры вмонтирован водоприемник с обратным клапаном,представляющий собой металлический цилиндр диаметром 50 см и высотой 50 см, с круглыми отверстиями диаметром 5 см в боковой части, для равномерного тока закачиваемой воды. Верх водоприемника скомпонован с вертикальной трубой с соединительным флянцем наверху для присоединения водозаборной трубы. Мелкоячейные полотна при работе засоряются,поэтому их необходимо периодически заменять. При замене, сначала в свободный зазор двойного сетчатого экрана заправляют чистое полотно, а затем снимают загрязненное из второго зазора. В это время желательно сбавить обороты двигателя водозабора. Таким образом, замена основного рыбозащитного элемента проводится без остановки работы водозабора. Для защиты от крупных плавучих коряг,снаружи двойного сетчатого экрана установлена металлическая решетка с ячеями 1010 см. Упомянутые выше дугообразные консоли одним концом крепятся к решетке. У основании консоли металлическая перемычка жестко соединяет решетку и наружный сетчатый экран. Для придания устойчивости сетчатым экранам и ограждающей от коряг решетке имеется накладной откидывающийся металлический фиксатор. Для отвода водного потока от внешнего контура РЗУ установлен отбойный козырек. Он предназначен для отвода от РЗУ наплывающих по течению мальков, а также отбива плавучего мусора и коряг. Он изготавливается из двух металлических листов волнообразно профилированных по горизонтали. Листы соединяются под углом 40. Высота листов аналогична высоте РЗУ, длина каждого листа 1,2 м. Для повышения плавучести и устойчивости РЗУ на воде, по ватерлинии плавучей основы, с четырех сторон ограждающей решетки неподвижно крепятся горизонтальные полосы из прочного экструдированного пенопласта. Устройство фиксируется на заданной точке водоема посредством якорей и береговых швартов. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- плавучая основа в виде открытого сверху четырехугольного металлического короба требует повышенного внимания ввиду опасности заливания дождем или волнами- для отвода водного потока от внешнего контура РЗУ имеется только носовой отбойный козырек,эффект действия которого распространяется в основном на носовую часть рыбозащитного экрана и ослабевает в отношении боковых частей- мелкоячейное полотно выполнено в виде одной сплошной полосы заправляемой в вертикальный зазор двойного экрана. Это усложняет и замедляет процесс замены при засорении- нет приспособления для очистки сетчатой мелкоячейной донной части РЗУ. 1. Задачи- защита молоди рыб от попадания в водозаборы- обеспечение беспрерывного функционирования рыбозащиты при замене рыбозаградительных элементов. 2. Ожидаемый технический результат- уменьшение скорости подхода воды к РЗУ ниже сносящей молодь скорости 0,15-0,25 м/с- быстрая замена засорившихся элементов мелкоячейного полотна, без остановки насоса- внешняя механическая защита РЗУ от плавучих коряг- отвод водного потока от внешнего контура РЗУ. 3. Достижение технического результата осуществляется следующим- предлагаемое рыбозащитное устройство имеет плавучую основу для адаптации к колебаниям уровня воды. Плавучая основа представляет собой двухкорпуснбй катамаран из двух герметичных металлических труб (ф 1,2,3 эл 1) диаметром 100 см и длиной 500 см и толщиной стенок 0,4 см. Расстояние между корпусами 135 см. Корпуса соединяются между собой перекладинами (ф 1,2 эл 2), из металлических труб диаметром 10 см, и толщиной стенок 0,3 см. Перекладины соединяются к корпусам разъемным способом. Для этого с внутренней стороны корпуса в точке присоединения перекладин, и на концах перекладин приварены прочные металлические петли (ф 1,2, эл 3), с совмещающимися сквозными отверстиями. При сборке плавучей опоры металлические петли корпуса и концов перекладин совмещаются и закручиваются сквозным гаечными болтами. Такое разъемное соединение самых габаритных узлов,облегчает транспортировку. Перекладины располагаются в два ряда (верхний и нижний), в двух торцевых и центральной части плавучей основы. Сооружение плавучей основы ведется с соблюдением норм проектирования всн 33 12-87- по наружному контуру плавучей основы располагается консольная рама из металлических труб диаметром 5 см, и толщиной стенок 0,3 см. Она состоит из двух боковых четырехугольных плоскостей (ф 1,2, эл 4) и двух четырехугольных торцевых (ф 1,3, эл 5), высотой 170 см и длиной соответствующей внешним габаритам плавучей основы. Боковые плоскости неподвижно привариваются в верхней, средней и нижней части к корпусам плавучей основы. Торцевые плоскости при сборке прикручиваются сквозными гаечными болтами к трубам на краях боковых плоскостей консольной рамы, а также к нижним (ф 2 эл 6) и верхним (ф 2 эл 7) петлям на торцах корпусов плавучей основы- каркас двойного рыбозаградительного экрана также состоит из двух боковых четырехугольных плоскостей (ф 1,2,3 эл 8) и двух четырехугольных торцевых (ф 1,3, эл 9), и привинчивается снаружи к консольной раме. Высота экрана 170 см, длина соответствует внешним габаритам консольной рамы. Отдельные плоскости каркаса по днищу и торцам окантованы уголковым профилем, и продольно разделены металлическими перегородками ни ряд двойных окон шириной 100 см по бокам и 91 см по торцам. Снаружи экрана линии стыковки соседних окон закрыты вертикальной металлической полосой-накладкой шириной 8 см, закрывающей сверху внахлест промежутки между отдельными окнами. Днище экрана глухое. Снаружи плоскости каркаса покрываются металлической сварной сеткой с ячеей 55 см, для защиты от коряг- в окна каркаса двойного экрана вставляются рамы с мелкоячейным полотном. Четырехугольная рама выполнена из металлической профильной трубы сечением 44 см. Ширина рам боковых плоскостей экрана 98 см, высота 170 см. Ширина рам торцевых плоскостей экрана 79 см, высота 170 см. Внутри рамы устанавливается мелкоячейное полотно с ячеями от 1,5 до 5 мм, в зависимости от размеров молоди рыб в водоеме (по мере подрастания молоди размеры ячей можно увеличивать). Для крепления полотна (ф 4, эл 10) с внутренней стороны профилей (ф 4, эл 11) рамы имеется продольный сплошной выступ (ф 4, эл 12) покрытый полосой резины (ф 4, эл 13). На выступе через каждые 20 см имеется сквозное отверстие с винтовой нарезкой. Края полотна прижимаются к выступу металлической обрезиненной рейкой (ф 4,эл 14) с длиной соответствующей внутренним размерам рамы и со сквозными отверстиями совмещающимися с нарезными отверстиями на выступе рамы. Путем закручивания сквозным винтом (ф 4, эл 15) полотно прочно фиксируются. 3 При этом резиновые полосы предотвращают передавливание и срез полотна. Съемная конструкция полотна позволяет его заменять при повреждении- наверху рамы имеются ручки. Рамы с мелкоячейным полотном вставляют во все окна первого ряда двойного экрана. При их замене,сначала вставляется рама в соответствующее окно второго ряда, а затем вынимается рама из окна первого ряда. Это позволяет проводить их замену для очистки, без остановки работы насоса- снизу двойной рыбозаградительный экран закрыт сплошным днищем (ф 2, эл 16) из штампованной металлической сетки с ячеями 1,5 мм. Она армируется металлическими уголками. Днище при сборке прикручивается к нижним элементам консольной рамы. Для очистки сквозного днища от нарастания и водорослей имеется щеткавалик (ф 3,5, эл 17). Она состоит из стального стержня покрытого прочным пенопластом обтянутого пластиковой оболочкой с шетинками. На концах валика имеются круглые петли (ф 5, эл 18) вдетые на туго натянутые направляющие тросы (ф 5,эл 19) закрепленные на днище с зазором 4 см. С обеих сторон щетки-валика прикреплены протягивающие канаты (ф 5, эл 20) проходящие далее через нижние (ф 3,5, эл 21) и через верхние (ф 3, эл 22) кольцевые петли и далее на лебедочные валы (ф 3,эл 23) с ручкой. При этом протягивающие канаты проходят в промежутке между окнами рыбозаградительного экрана, и не препятствуют установке или замене рамок с мелкоячейным полотном- выталкивающая сила пенопластовой оболочки постоянно прижимает щетку-валик к днищу. Подборкой на лебедочный вал протягивающих канатов с одного торца, при одновременном подпуске с другого, перемещают щетку-валик по направляющим тросам вдоль днища, тем самым очищая его- на верхние соединительные перекладины плавучей основы установлен деревянный настил(ф 2, эл 24). Через отверстие в настиле, в защищенный внутренний объем рыбозащитного устройства устанавливается вертикальная водоприемная труба (ф 1,2, эл 25) с внутренней площадью поперечного сечения 0,2 м 2,с водозабирающим оголовком (ф 1,2, эл 26). Оголовок имеет вытянутую форму с клиновидными всасывающими отверстиями в верхней части. Их общая площадь 0,3 м 2. Ближе к водоприемной трубе зазор отверстий меньше. Такая форма и расположение клиновидных всасывающих отверстий позволяет равномернее распределять давление проходящей внутрь устройства воды, на мелкоячейные полотна экранов и сетчатого дна. Вертикальная водоприемная труба крепится к перекладинам в центральной части плавучей основы металлическими хомутами- при закачке воды объемом 1 м 3/с, скорость воды в трубе с внутренней площадью поперечного сечения 0,2 м 2, будет около 5 м/с. Рабочая площадь мелкоячейного полотна 30 м 2, что в 140 раз 4 превышает площадь внутреннего сечения трубы в 0,2 м 2. Соответственно скорость воды на подходе к рыбозаградительному экрану будет примерно в 150 раз ниже чем скорость воды у всасывающего оголовка. Тогда она в среднем составит 0,07 м/с, что заметно ниже сносящей скорости течения для молоди (0,15-0,25 м/с) установленной СНиП 2.06.0787- для отвода водного потока от носовой части рыбозаградительного экрана установлен отбойный козырек (ф 1, эл 27). Он предназначен для отвода от РЗУ наплывающих по течению мальков, а также отбива плавучего мусора и коряг. Он изготавливается из двух металлических листов. Высота листов аналогична высоте РЗУ. Для отвода водного потока от боковых плоскостей экрана имеются вертикальные металлические планки (ф 1,эл 28) шириной 30 см и длиной 170 см. Створки крепятся вертикально снаружи экрана, под углом 35,через каждые 80 см. Устройство устанавливается носовой частью против течения- устройство фиксируется на заданной точке водоема посредством якорей и береговых швартов. Для их крепления, набора и подпуска на верху обеих корпусов плавучей основы имеются центральные(ф 3, эл 29) и торцевые (ф 3, эл 30) кнехты. При этом торцевые кнехты являются основными,а центральные служат для временной переброски канатов и швартовов, чтобы открыть доступ к расположенным под ними окнам рыбозаградительного экрана, при замене рамок с мелкоячейным полотном. Наиболее существенными отличительными признаками от аналога являются следующие плавучая основа выполнена виде двухкорпусного катамарана с корпусами из герметичных металлических труб, что устраняет опасность заливания дождем или волнами- для отвода водного потока от боковых плоскостей внешнего контура РЗУ имеются вертикальные металлические планки- мелкоячейное полотно закреплено в отдельных рамах, вставляемых в окна двойного экрана, что упрощает процесс замены при засорении- имеется приспособление для очистки сетчатого мелкоячейного днища РЗУ. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется плавучая основа для адаптации устройства к колебаниям уровня воды- имеется двойной рыбозаградительный экран,позволяющий проводить замену мелкоячейного полотна без остановки работы насоса- площадь рабочей поверхности мелкоячейного полотна в десятки раз превышает площадь сечения водозаборной трубы, для снижения скорости воды на подходе к РЗУ ниже сносящей скорости для молоди рыб- имеется сетчатое мелкоячейное днище закрывающее контур РЗУ снизу. Рыбозащитное устройство имеет плавучую основу для адаптации к колебаниям уровня воды. Плавучая основа представляет собой двухкорпусной катамаран из двух герметичных металлических труб(ф 1,2,3 эл 1) диаметром 100 см и длиной 500 см и толщиной стенок 0,4 см. Расстояние между корпусами 135 см. Корпуса соединяются между собой перекладинами (ф 1,2 эл 2), из металлических труб диаметром 10 см, и толщиной стенок 0,3 см. Перекладины соединяются к корпусам разъемным способом. Для этого с внутренней стороны корпуса в точке присоединения перекладин, и на концах перекладин приварены прочные металлические петли (ф 1,2, эл 3), с совмещающимися сквозными отверстиями. При сборке плавучей опоры металлические петли корпуса и концов перекладин совмещаются и закручиваются сквозным гаечными болтами. Такое разъемное соединение самых габаритных узлов, облегчает транспортировку. Перекладины располагаются в два ряда (верхний и нижний), в двух торцевых и центральной части плавучей основы. Сооружение плавучей основы ведется с соблюдением норм проектирования всн 33 12-87 (ведомственные строительные нормы). По наружному контуру плавучей основы располагается консольная рама из металлических труб диаметром 5 см, и толщиной стенок 0,3 см. Она состоит из двух боковых четырехугольных плоскостей (ф 1,2, эл 4) и двух четырехугольных торцевых (ф 1,3, эл 5), высотой 170 см и длиной соответствующей внешним габаритам плавучей основы. Боковые плоскости неподвижно привариваются в верхней, средней и нижней части к корпусам плавучей основы. Торцевые плоскости при сборке прикручиваются сквозными гаечными болтами к трубам на краях боковых плоскостей консольной рамы, а также к нижним (ф 2 эл 6) и верхним (ф 2 эл 7) петлям на торцах корпусов плавучей основы. Каркас двойного рыбозаградительного экрана также состоит из двух боковых четырехугольных плоскостей (ф 1,2,3 эл 8) и двух четырехугольных торцевых (ф 1,3, эл 9), и привинчивается снаружи к консольной раме. Высота экрана 170 см, длина соответствует внешним габаритам консольной рамы. Отдельные плоскости каркаса по днищу и торцам окантованы уголковым профилем, и продольно разделены металлическими перегородками на ряд двойных окон шириной 100 см по бокам и 91 см по торцам. Снаружи экрана линии стыковки соседних окон закрыты вертикальной металлической полосой-накладкой шириной 8 см, закрывающей сверху внахлест промежутки между отдельными окнами. Днище экрана глухое. Снаружи плоскости каркаса покрываются металлической сварной сеткой с ячеей 55 см, для защиты от коряг. В окна каркаса двойного экрана вставляются рамы с мелкоячейным полотном. Четырехугольная рама выполнена из металлической профильной трубы сечением 44 см. Ширина рам боковых плоскостей экрана 98 см,высота 170 см. Ширина рам торцевых плоскостей экрана 79 см, высота 170 см. Внутри рамы устанавливается мелкоячейное полотно с ячеями от 1,5 до 5 мм, в зависимости от размеров молоди рыб в водоеме (по мере подрастания молоди размеры ячей можно увеличивать). Для крепления полотна(ф 4, эл 10) с внутренней стороны профилей (ф 4,эл 11) рамы имеется продольный сплошной выступ(ф 4, эл 12) покрытый полосой резины (ф 4, эл 13). На выступе через каждые 20 см имеется сквозное отверстие с винтовой нарезкой. Края полотна прижимаются к выступу металлической обрезиненной рейкой (ф 4, эл 14) с длиной соответствующей внутренним размерам рамы и со сквозными отверстиями совмещающимися с нарезными отверстиями на выступе рамы. Путем закручивания сквозным винтом (ф 4, эл 15) полотно прочно фиксируются. При этом резиновые полосы предотвращают передавливание и срез полотна. Съемная конструкция полотна позволяет его заменять при повреждении. На верху рамы имеются ручки. Рамы с мелкоячейным полотном вставляют во все окна первого ряда двойного экрана. При их замене,сначала вставляется рама в соответствующее окно второго ряда, а затем вынимается рама из окна первого ряда. Это позволяет проводить их замену для очистки, без остановки работы насоса. Снизу двойной рыбозаградительный экран закрыт сплошным днищем (ф 2, эл 16) из штампованной металлической сетки с ячеями 1,5 мм. Она армируется металлическими уголками. Днище при сборке прикручивается к нижним элементам консольной рамы. Для очистки сквозного днища от нарастания и водорослей имеется щеткавалик (ф 3,5, эл 17). Она состоит из стального стержня покрытого прочным пенопластом обтянутого пластиковой оболочкой с шетинками. На концах валика имеются круглые петли (ф 5, эл 18) вдетые на туго натянутые направляющие тросы (ф 5,эл 19) закрепленные на днище с зазором 4 см. С обеих сторон щетки-валика прикреплены протягивающие канаты (ф 5, эл 20) проходящие далее через нижние (ф 3,5, эл 21) и через верхние (ф 3, эл 22) кольцевые петли и далее на лебедочные валы (ф 3,эл 23) с ручкой. При этом протягивающие канаты проходят в промежутке между окнами рыбозаградительного экрана, и не препятствуют установке или замене рамок с мелкоячейным полотном. Выталкивающая сила пенопластовой оболочки постоянно прижимает щетку-валик к днищу. Подборкой на лебедочный вал протягивающих канатов с одного торца, при одновременном подпуске с другого, перемещают щетку-валик по направляющим тросам вдоль днища, тем самым очищая его. На верхние соединительные перекладины плавучей основы установлен деревянный настил(ф 2, эл 24). Через отверстие в настиле, в защищенный внутренний объем рыбозащитного устройства устанавливается вертикальная водоприемная труба (ф 1,2, эл 25) с внутренней площадью поперечного сечения 0,2 м 2,с водозабирающим оголовком (ф 1,2, эл 26). Оголовок имеет вытянутую форму с клиновидными 5 всасывающими отверстиями в верхней части. Их общая площадь 0,3 м 2. Ближе к водоприемной трубе зазор отверстий меньше. Такая форма и расположение клиновидных всасывающих отверстий позволяет равномернее распределять давление проходящей внутрь устройства воды, на мелкоячейные полотна экранов и сетчатого дна. Вертикальная водоприемная труба крепится к перекладинам в центральной части плавучей основы металлическими хомутами. При закачке воды объемом 1 м 3/с, скорость воды в трубе с внутренней площадью поперечного сечения 0,2 м 2, будет около 5 м/с. Рабочая площадь мелкоячейного полотна 30 м 2, что в 140 раз превышает площадь внутреннего сечения трубы в 0,2 м 2. Соответственно скорость воды на подходе к рыбозаградительному экрану будет примерно в 150 раз ниже чем скорость воды у всасывающего оголовка. Тогда она в среднем составит 0,07 м/с, что заметно ниже сносящей скорости течения для молоди (0,15-0,25 м/с) установленной СНиП 2.06.0787. Для отвода водного потока от носовой части рыбозаградительного экрана установлен отбойный козырек (ф 1, эл 27). Он предназначен для отвода от РЗУ наплывающих по течению мальков, а также отбива плавучего мусора и коряг. Он изготавливается из двух металлических листов. Высота листов аналогична высоте РЗУ. Для отвода водного потока от боковых плоскостей экрана имеются вертикальные металлические планки (ф 1,эл 28) шириной 30 см и длиной 170 см. Створки крепятся вертикально снаружи экрана, под углом 35,через каждые 80 см. Устройство устанавливается носовой частью против течения. В носовых и кормовых частях плавучей основы устраивают балластные отсеки для регулирования балансировки. Для контроля за плавучестью устройства в балластных отсеках и посередине труб плавучей опоры сверху имеются герметично закрывающиеся люки, через которые ведется контроль на появление течи воды. Устройство фиксируется на заданной точке водоема посредством якорей и береговых швартов. Для их крепления, набора и подпуска на верху обеих корпусов плавучей основы имеются центральные(ф 3, эл 29) и торцевые (ф 3,эл 30) кнехты. При этом торцевые кнехты являются основными,а центральные служат для временной переброски канатов и швартовов, чтобы открыть доступ к расположенным под ними окнам рыбозаградительного экрана, при замене рамок с мелкоячейным полотном. ФОРМУЛА ИЗОБРЕТЕНИЯ Рыбозащитное устройство для водозаборов,включающее в себя плавучую основу, двойной рыбозаградительный экран с мелкоячейным полотном,сетчатое мелкоячейное днище,отличающееся тем, что имеется двухкорпусной катамаран с корпусами из герметичных металлических труб, и имеются вертикальные металлические планки для отвода водного потока от боковых плоскостей экрана, отдельные рамы для мелкоячейного полотна и приспособление для очистки сетчатого днища.
