Рыбозащитное устройство Ходанкова Н.А.

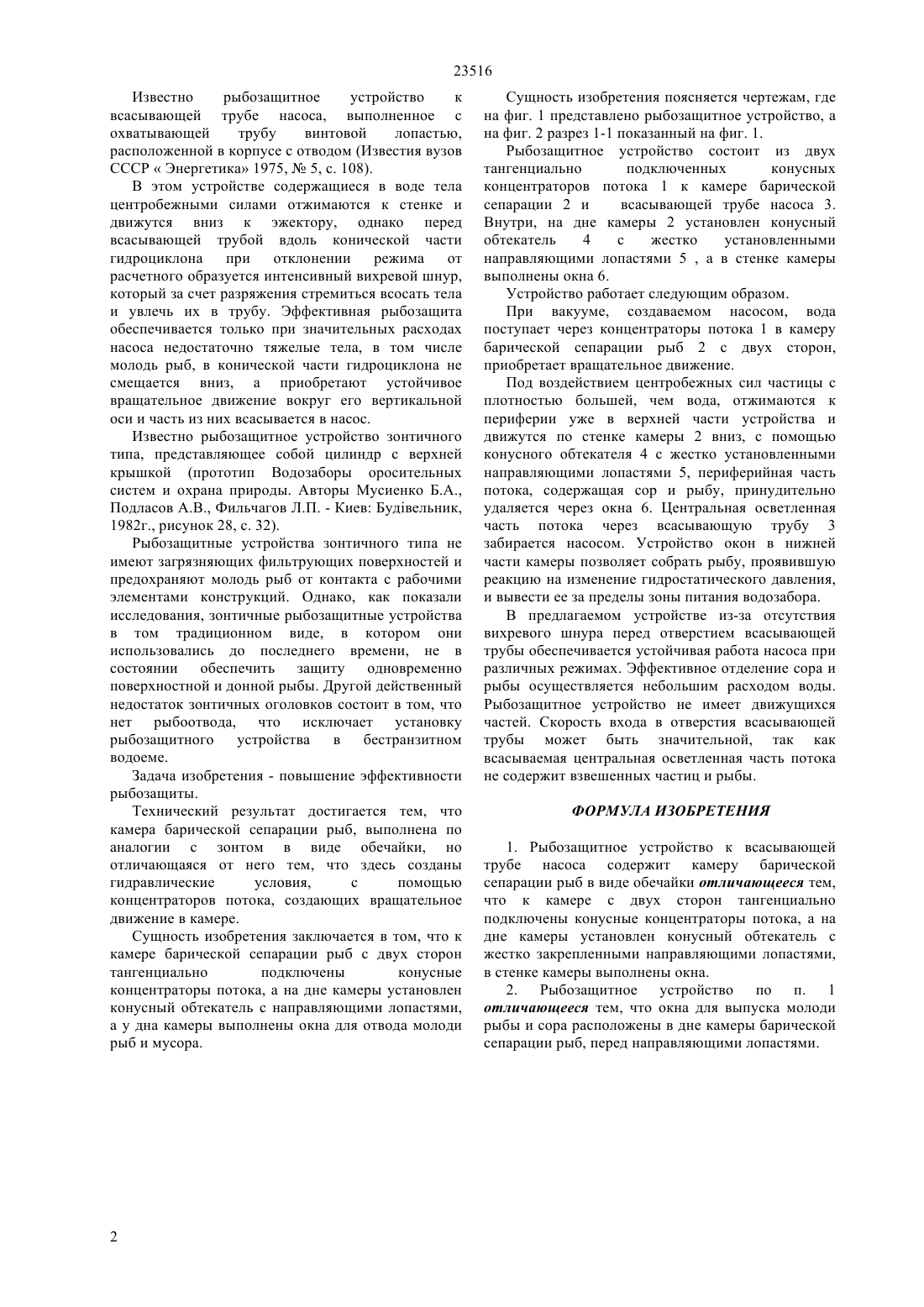

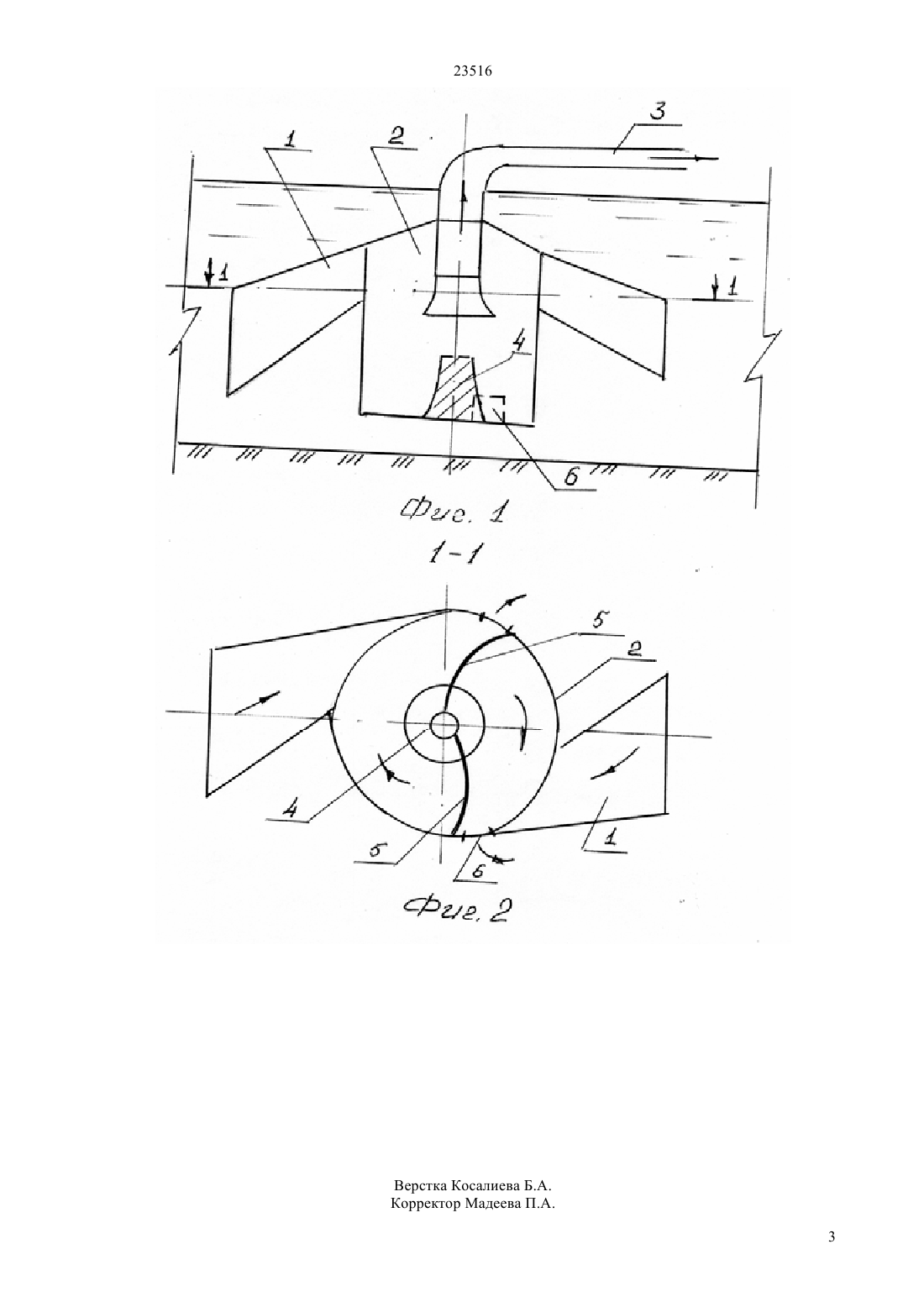

(51) 02 8/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ аналогии с зонтом в виде обечайки, к которой с двух сторон тангенциально подключены конусные концентраторы потока, а на дне камеры установлен конусный обтекатель с направляющими лопастями в стенке, у самого дна камеры выполнены окна для отвода молоди рыбы. Рыбозащитное устройство состоит из двух тангенциально подключенных конусных концентраторов потока к камере барической сепарации и всасывающей трубы насоса. Внутри, на дне камеры установлен конусный обтекатель с жестко установленными направляющими лопастями, направляющие молодь рыбы к рыбоотводящим окнам. Предлагаемое рыбозащитное устройство обеспечивает эффективное отделение сора и молоди рыбы небольшим расходом воды, при этом оно не имеет движущихся частей, поэтому может найти широкое применение при строительстве и реконструкции насосных станций.(72) Ходанков Николай Александрович Тыртычко Екатерина Николаевна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Мусиенко Б.А., Подласов А.В., Фильчагов Л.П. Водозаборы оросительных систем и охрана природы.-Киев Будвельник, 1982, с. 32(54) РЫБОЗАЩИТНОЕ УСТРОЙСТВО ХОДАНКОВА Н.А.(57) Изобретение относится к водозаборным сооружениям, в частности к рыбозащитным устройствам, предотвращающим попадание молоди рыбы и сора во всасывающие трубопроводы насосных станций. Технический результат достигается тем, что камера барической сепарации рыб, выполнена по 23516 Известно рыбозащитное устройство к всасывающей трубе насоса, выполненное с охватывающей трубу винтовой лопастью,расположенной в корпусе с отводом (Известия вузов СССРЭнергетика 1975,5, с. 108). В этом устройстве содержащиеся в воде тела центробежными силами отжимаются к стенке и движутся вниз к эжектору, однако перед всасывающей трубой вдоль конической части гидроциклона при отклонении режима от расчетного образуется интенсивный вихревой шнур,который за счет разряжения стремиться всосать тела и увлечь их в трубу. Эффективная рыбозащита обеспечивается только при значительных расходах насоса недостаточно тяжелые тела, в том числе молодь рыб, в конической части гидроциклона не смещается вниз, а приобретают устойчивое вращательное движение вокруг его вертикальной оси и часть из них всасывается в насос. Известно рыбозащитное устройство зонтичного типа, представляющее собой цилиндр с верхней крышкой (прототип Водозаборы оросительных систем и охрана природы. Авторы Мусиенко Б.А.,Подласов А.В., Фильчагов Л.П. - Киев Будвельник,1982 г., рисунок 28, с. 32). Рыбозащитные устройства зонтичного типа не имеют загрязняющих фильтрующих поверхностей и предохраняют молодь рыб от контакта с рабочими элементами конструкций. Однако, как показали исследования, зонтичные рыбозащитные устройства в том традиционном виде, в котором они использовались до последнего времени, не в состоянии обеспечить защиту одновременно поверхностной и донной рыбы. Другой действенный недостаток зонтичных оголовков состоит в том, что нет рыбоотвода, что исключает установку рыбозащитного устройства в бестранзитном водоеме. Задача изобретения - повышение эффективности рыбозащиты. Технический результат достигается тем, что камера барической сепарации рыб, выполнена по аналогии с зонтом в виде обечайки, но отличающаяся от него тем, что здесь созданы гидравлические условия,с помощью концентраторов потока, создающих вращательное движение в камере. Сущность изобретения заключается в том, что к камере барической сепарации рыб с двух сторон тангенциально подключены конусные концентраторы потока, а на дне камеры установлен конусный обтекатель с направляющими лопастями,а у дна камеры выполнены окна для отвода молоди рыб и мусора. Сущность изобретения поясняется чертежам, где на фиг. 1 представлено рыбозащитное устройство, а на фиг. 2 разрез 1-1 показанный на фиг. 1. Рыбозащитное устройство состоит из двух тангенциально подключенных конусных концентраторов потока 1 к камере барической сепарации 2 и всасывающей трубе насоса 3. Внутри, на дне камеры 2 установлен конусный обтекатель 4 с жестко установленными направляющими лопастями 5 , а в стенке камеры выполнены окна 6. Устройство работает следующим образом. При вакууме, создаваемом насосом, вода поступает через концентраторы потока 1 в камеру барической сепарации рыб 2 с двух сторон,приобретает вращательное движение. Под воздействием центробежных сил частицы с плотностью большей, чем вода, отжимаются к периферии уже в верхней части устройства и движутся по стенке камеры 2 вниз, с помощью конусного обтекателя 4 с жестко установленными направляющими лопастями 5, периферийная часть потока, содержащая сор и рыбу, принудительно удаляется через окна 6. Центральная осветленная часть потока через всасывающую трубу 3 забирается насосом. Устройство окон в нижней части камеры позволяет собрать рыбу, проявившую реакцию на изменение гидростатического давления,и вывести ее за пределы зоны питания водозабора. В предлагаемом устройстве из-за отсутствия вихревого шнура перед отверстием всасывающей трубы обеспечивается устойчивая работа насоса при различных режимах. Эффективное отделение сора и рыбы осуществляется небольшим расходом воды. Рыбозащитное устройство не имеет движущихся частей. Скорость входа в отверстия всасывающей трубы может быть значительной, так как всасываемая центральная осветленная часть потока не содержит взвешенных частиц и рыбы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рыбозащитное устройство к всасывающей трубе насоса содержит камеру барической сепарации рыб в виде обечайки отличающееся тем,что к камере с двух сторон тангенциально подключены конусные концентраторы потока, а на дне камеры установлен конусный обтекательс жестко закрепленными направляющими лопастями,в стенке камеры выполнены окна. 2. Рыбозащитное устройство по п. 1 отличающееся тем, что окна для выпуска молоди рыбы и сора расположены в дне камеры барической сепарации рыб, перед направляющими лопастями.
