Фундамент на подрабатываемой территории

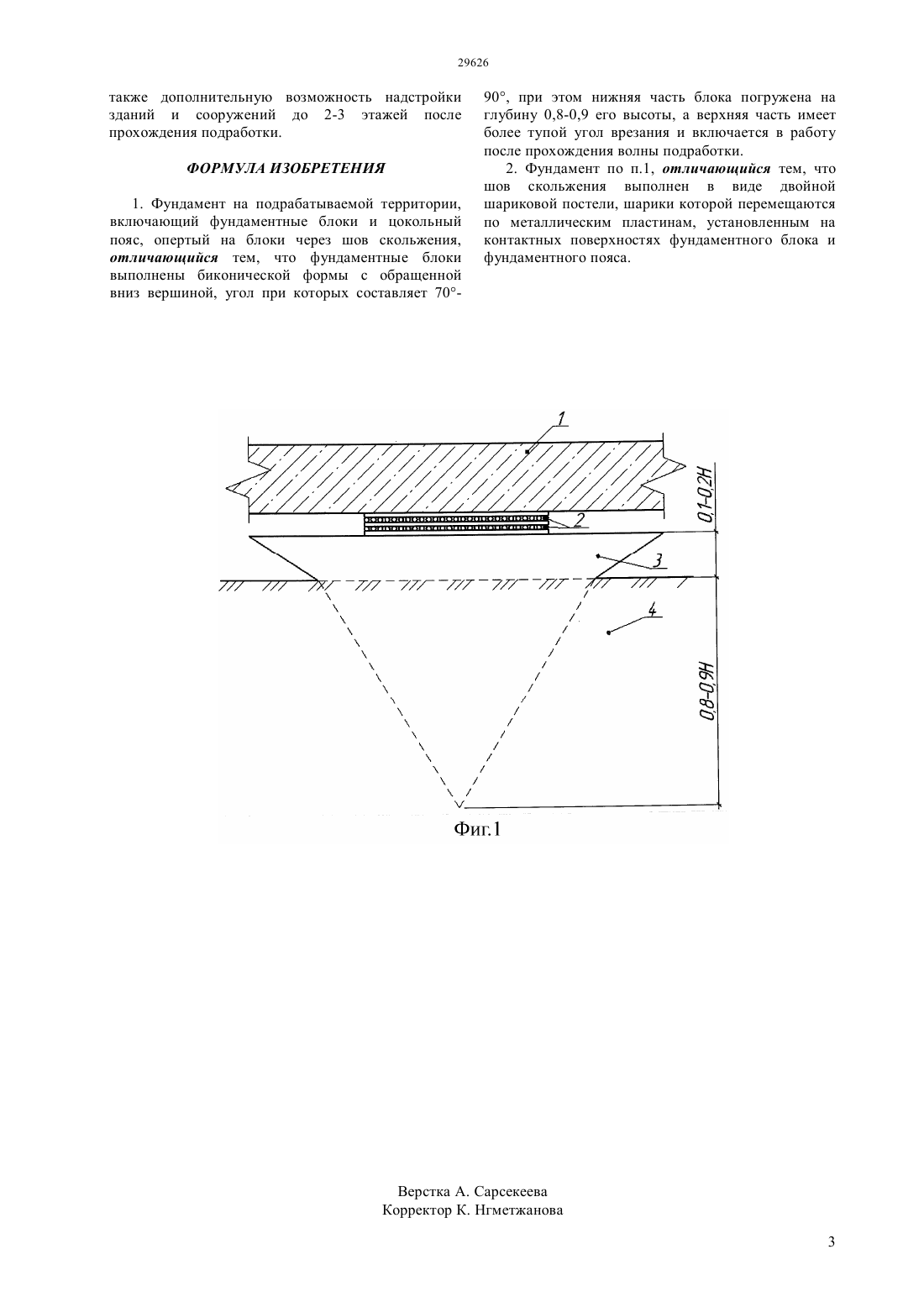

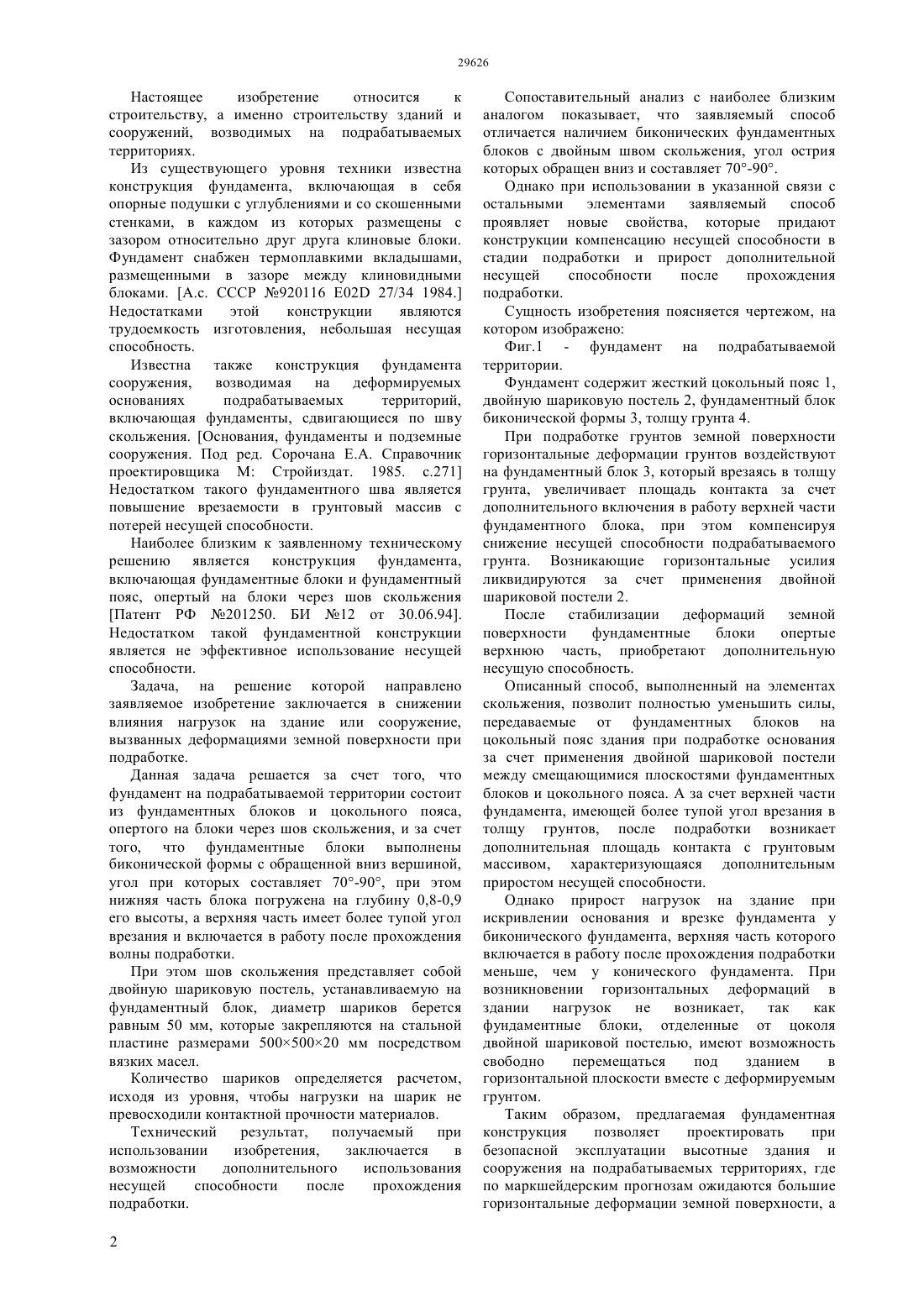

(51) 02 27/34 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ При этом шов скольжения представляет собой двойную шариковую постель, устанавливаемую на фундаментный блок. Технический результат,получаемый при использовании изобретения,заключается в возможности дополнительного использования несущей способности после прохождения подработки. Сущность изобретения поясняется чертежом, на котором изображено Фиг.1 - фундамент на подрабатываемой территории. Фундамент содержит жесткий цокольный пояс 1,двойную шариковую постель 2, фундаментный блок биконической формы 3, толщу грунта 4. При подработке грунтов земной поверхности горизонтальные деформации грунтов воздействуют на фундаментный блок 3, который врезаясь в толщу грунта, увеличивает площадь контакта за счет дополнительного включения в работу верхней части фундаментного блока, при этом компенсируя снижение несущей способности подрабатываемого грунта. Возникающие горизонтальные усилия ликвидируются за счет применения двойной шариковой постели 2.(72) Базаров Бауржан Ануарханович Конакбаева Асель Ныгметоллаевна Сайфуллина Асьма Рамильевна Абдиюсупов Абай Гылымович(73) Базаров Бауржан Ануарханович Конакбаева Асель Ныгметоллаевна Сайфуллина Асьма Рамильевна Абдиюсупов Абай Гылымович(54) ФУНДАМЕНТ НА ПОДРАБАТЫВАЕМОЙ ТЕРРИТОРИИ(57) Настоящее изобретение относится к строительству, а именно строительству зданий и сооружений, возводимых на подрабатываемых территориях. Фундамент на подрабатываемой территории,включающий фундаментные блоки и цокольный пояс, опертый на блоки через шов скольжения,отличающийся тем, что фундаментные блоки выполнены биконической формы с обращенной вниз вершиной, угол при которых составляет 7090, при этом нижняя часть блока погружена на глубину 0,8-0,9 его высоты, а верхняя часть имеет более тупой угол врезания и включается в работу после прохождения волны подработки. Настоящее изобретение относится к строительству, а именно строительству зданий и сооружений, возводимых на подрабатываемых территориях. Из существующего уровня техники известна конструкция фундамента, включающая в себя опорные подушки с углублениями и со скошенными стенками, в каждом из которых размещены с зазором относительно друг друга клиновые блоки. Фундамент снабжен термоплавкими вкладышами,размещенными в зазоре между клиновидными блоками. А.с. СССР 920116 Е 02 27/34 1984. Недостатками этой конструкции являются трудоемкость изготовления, небольшая несущая способность. Известна также конструкция фундамента сооружения, возводимая на деформируемых основаниях подрабатываемых территорий,включающая фундаменты, сдвигающиеся по шву скольжения. Основания, фундаменты и подземные сооружения. Под ред. Сорочана Е.А. Справочник проектировщика М Стройиздат. 1985. с.271 Недостатком такого фундаментного шва является повышение врезаемости в грунтовый массив с потерей несущей способности. Наиболее близким к заявленному техническому решению является конструкция фундамента,включающая фундаментные блоки и фундаментный пояс, опертый на блоки через шов скольжения Патент РФ 201250. БИ 12 от 30.06.94. Недостатком такой фундаментной конструкции является не эффективное использование несущей способности. Задача, на решение которой направлено заявляемое изобретение заключается в снижении влияния нагрузок на здание или сооружение,вызванных деформациями земной поверхности при подработке. Данная задача решается за счет того, что фундамент на подрабатываемой территории состоит из фундаментных блоков и цокольного пояса,опертого на блоки через шов скольжения, и за счет того, что фундаментные блоки выполнены биконической формы с обращенной вниз вершиной,угол при которых составляет 70-90, при этом нижняя часть блока погружена на глубину 0,8-0,9 его высоты, а верхняя часть имеет более тупой угол врезания и включается в работу после прохождения волны подработки. При этом шов скольжения представляет собой двойную шариковую постель, устанавливаемую на фундаментный блок, диаметр шариков берется равным 50 мм, которые закрепляются на стальной пластине размерами 50050020 мм посредством вязких масел. Количество шариков определяется расчетом,исходя из уровня, чтобы нагрузки на шарик не превосходили контактной прочности материалов. Технический результат,получаемый при использовании изобретения,заключается в возможности дополнительного использования несущей способности после прохождения подработки. 2 Сопоставительный анализ с наиболее близким аналогом показывает, что заявляемый способ отличается наличием биконических фундаментных блоков с двойным швом скольжения, угол острия которых обращен вниз и составляет 70-90. Однако при использовании в указанной связи с остальными элементами заявляемый способ проявляет новые свойства, которые придают конструкции компенсацию несущей способности в стадии подработки и прирост дополнительной несущей способности после прохождения подработки. Сущность изобретения поясняется чертежом, на котором изображено Фиг.1 - фундамент на подрабатываемой территории. Фундамент содержит жесткий цокольный пояс 1,двойную шариковую постель 2, фундаментный блок биконической формы 3, толщу грунта 4. При подработке грунтов земной поверхности горизонтальные деформации грунтов воздействуют на фундаментный блок 3, который врезаясь в толщу грунта, увеличивает площадь контакта за счет дополнительного включения в работу верхней части фундаментного блока, при этом компенсируя снижение несущей способности подрабатываемого грунта. Возникающие горизонтальные усилия ликвидируются за счет применения двойной шариковой постели 2. После стабилизации деформаций земной поверхности фундаментные блоки опертые верхнюю часть, приобретают дополнительную несущую способность. Описанный способ, выполненный на элементах скольжения, позволит полностью уменьшить силы,передаваемые от фундаментных блоков на цокольный пояс здания при подработке основания за счет применения двойной шариковой постели между смещающимися плоскостями фундаментных блоков и цокольного пояса. А за счет верхней части фундамента, имеющей более тупой угол врезания в толщу грунтов, после подработки возникает дополнительная площадь контакта с грунтовым массивом, характеризующаяся дополнительным приростом несущей способности. Однако прирост нагрузок на здание при искривлении основания и врезке фундамента у биконического фундамента, верхняя часть которого включается в работу после прохождения подработки меньше, чем у конического фундамента. При возникновении горизонтальных деформаций в здании нагрузок не возникает,так как фундаментные блоки, отделенные от цоколя двойной шариковой постелью, имеют возможность свободно перемещаться под зданием в горизонтальной плоскости вместе с деформируемым грунтом. Таким образом, предлагаемая фундаментная конструкция позволяет проектировать при безопасной эксплуатации высотные здания и сооружения на подрабатываемых территориях, где по маркшейдерским прогнозам ожидаются большие горизонтальные деформации земной поверхности, а также дополнительную возможность надстройки зданий и сооружений до 2-3 этажей после прохождения подработки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фундамент на подрабатываемой территории,включающий фундаментные блоки и цокольный пояс, опертый на блоки через шов скольжения,отличающийся тем, что фундаментные блоки выполнены биконической формы с обращенной вниз вершиной, угол при которых составляет 70 90, при этом нижняя часть блока погружена на глубину 0,8-0,9 его высоты, а верхняя часть имеет более тупой угол врезания и включается в работу после прохождения волны подработки. 2. Фундамент по п.1, отличающийся тем, что шов скольжения выполнен в виде двойной шариковой постели, шарики которой перемещаются по металлическим пластинам, установленным на контактных поверхностях фундаментного блока и фундаментного пояса.
