Устройство для поверхностной обработки лент жидкостями

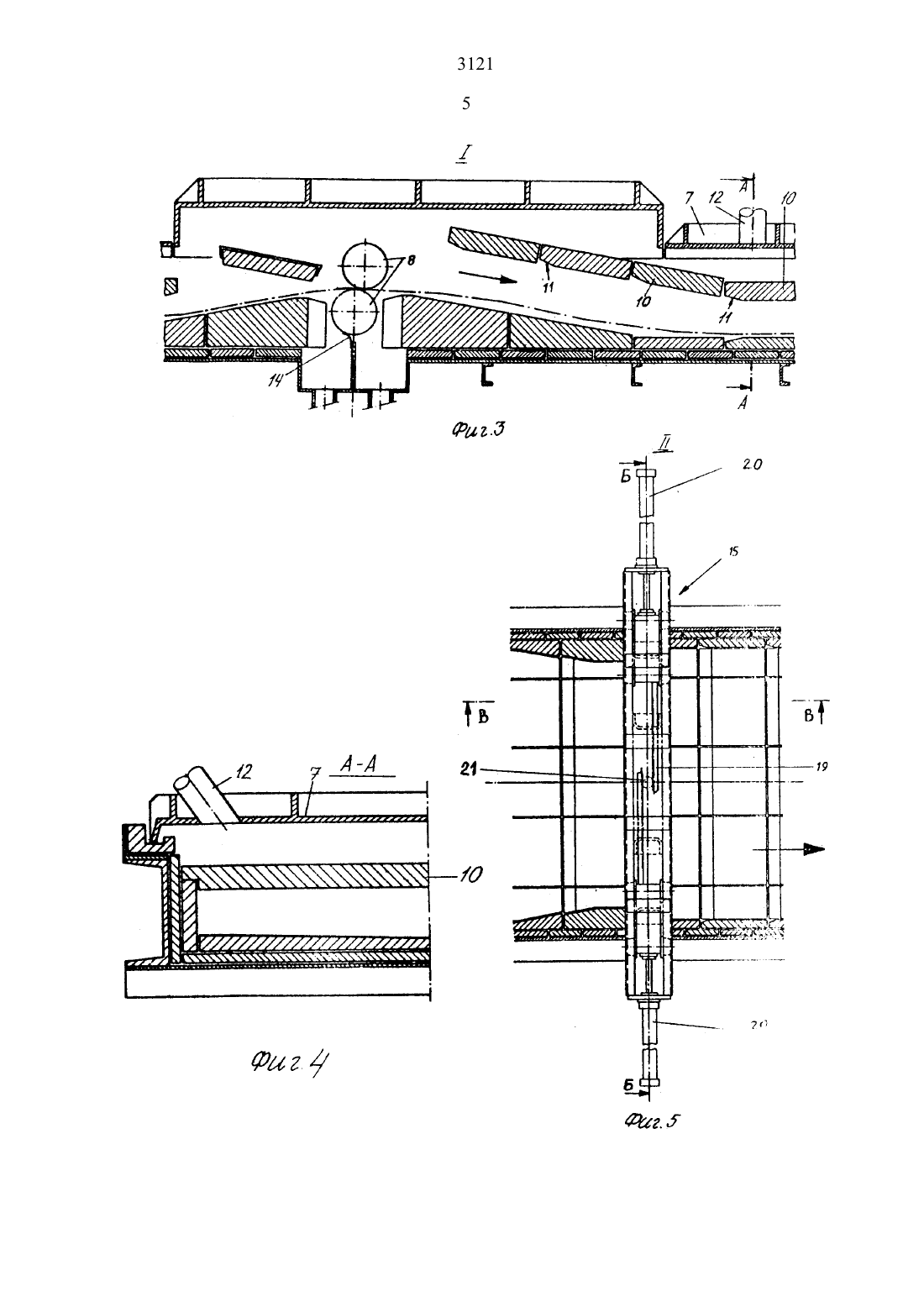

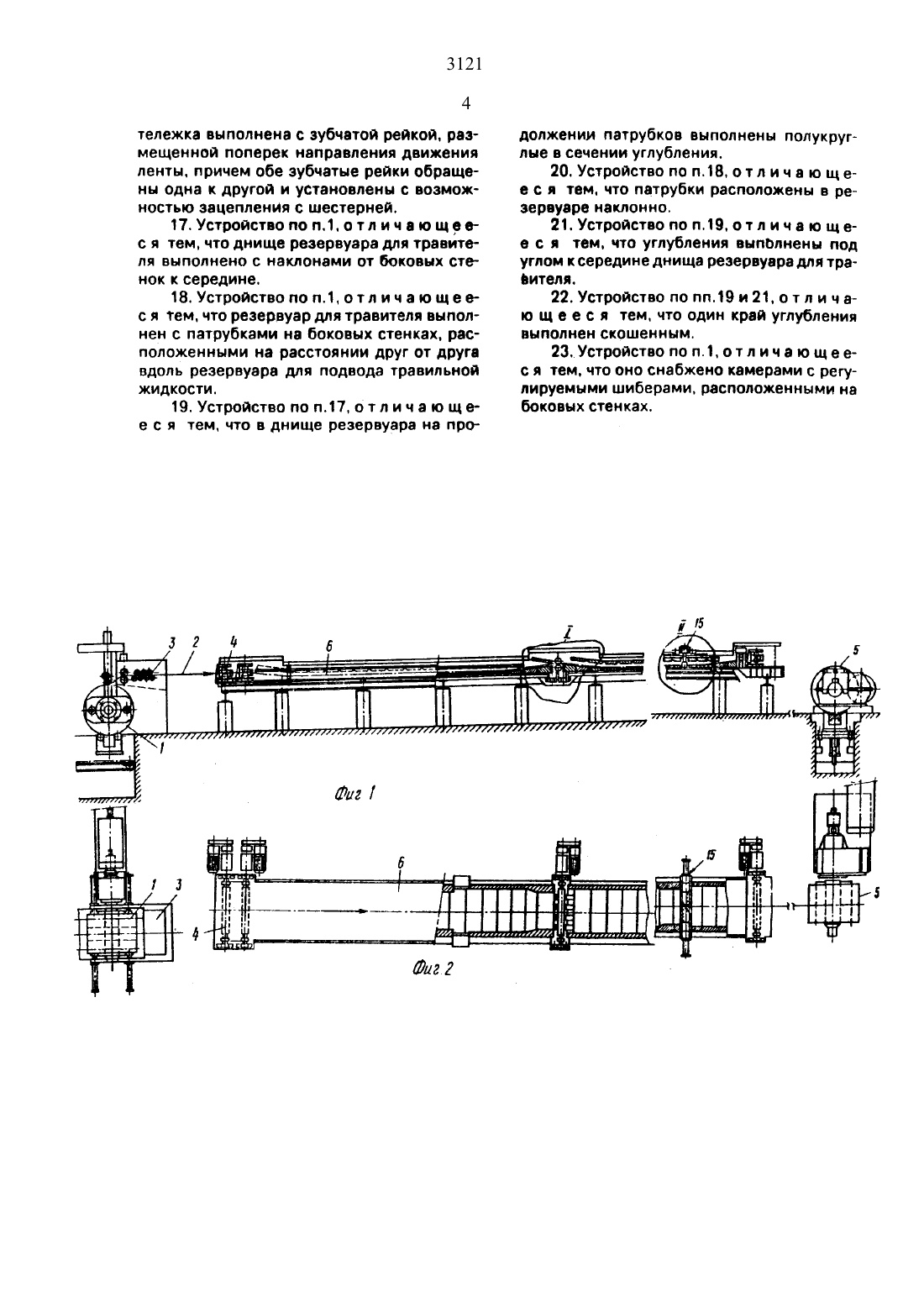

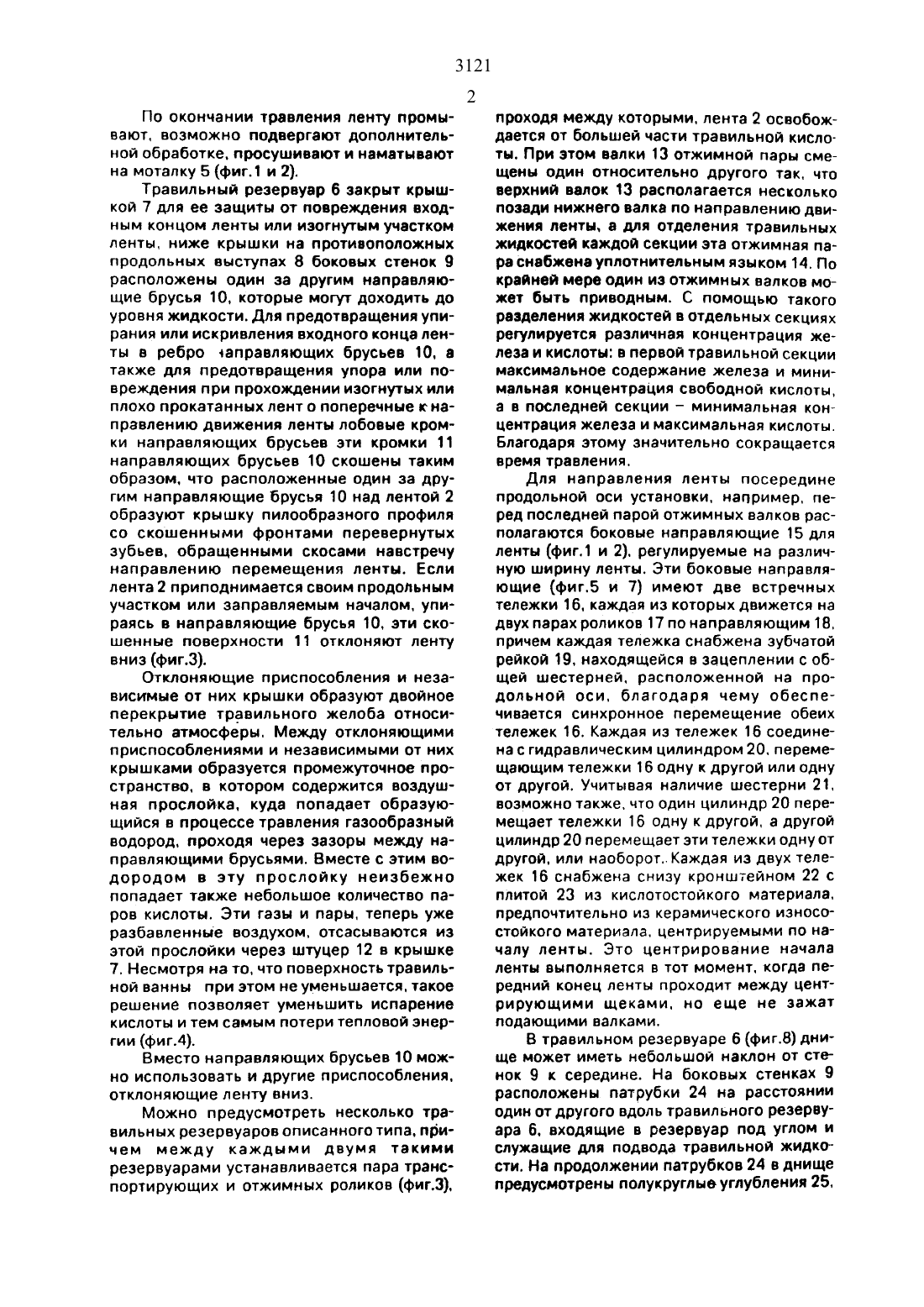

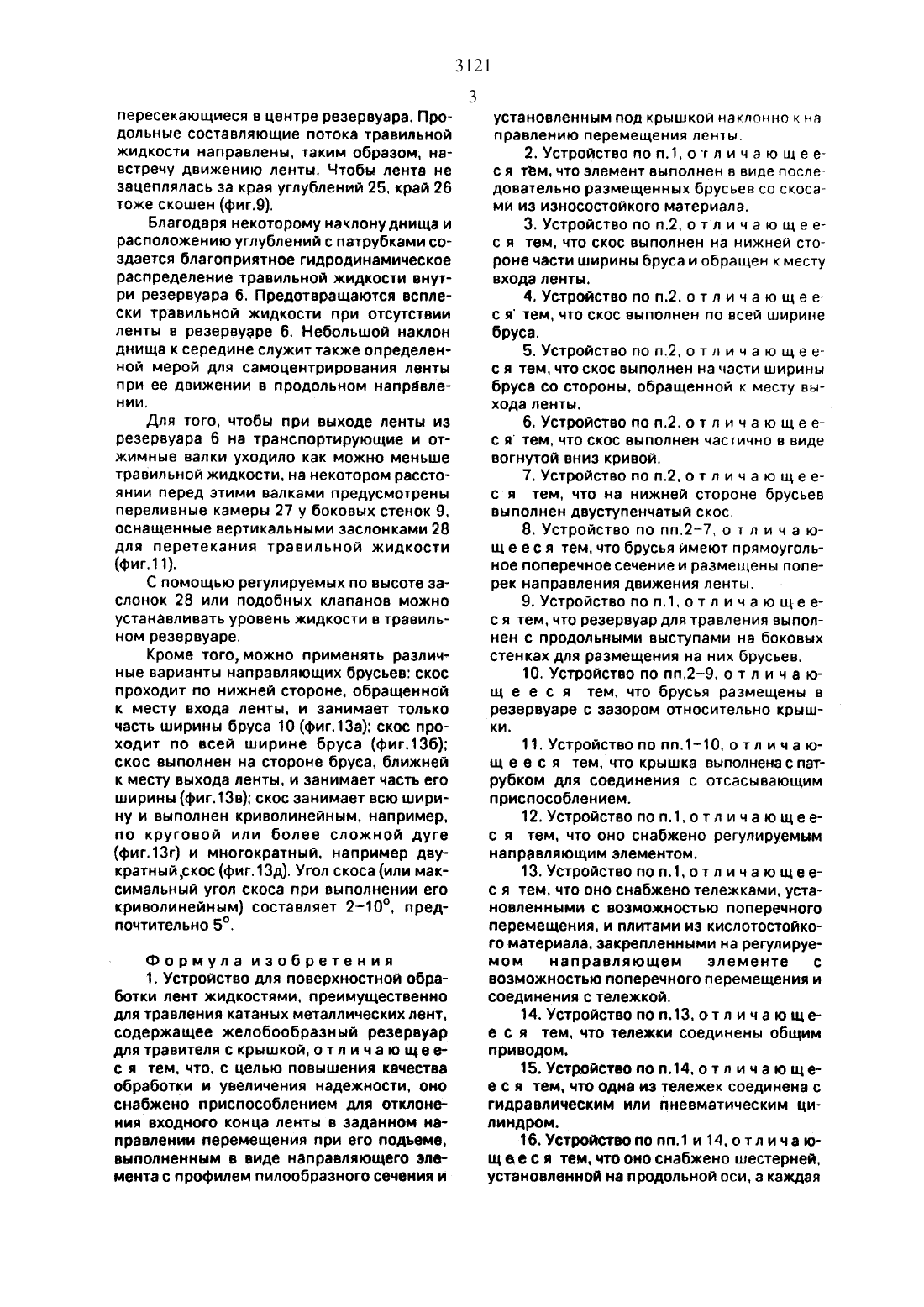

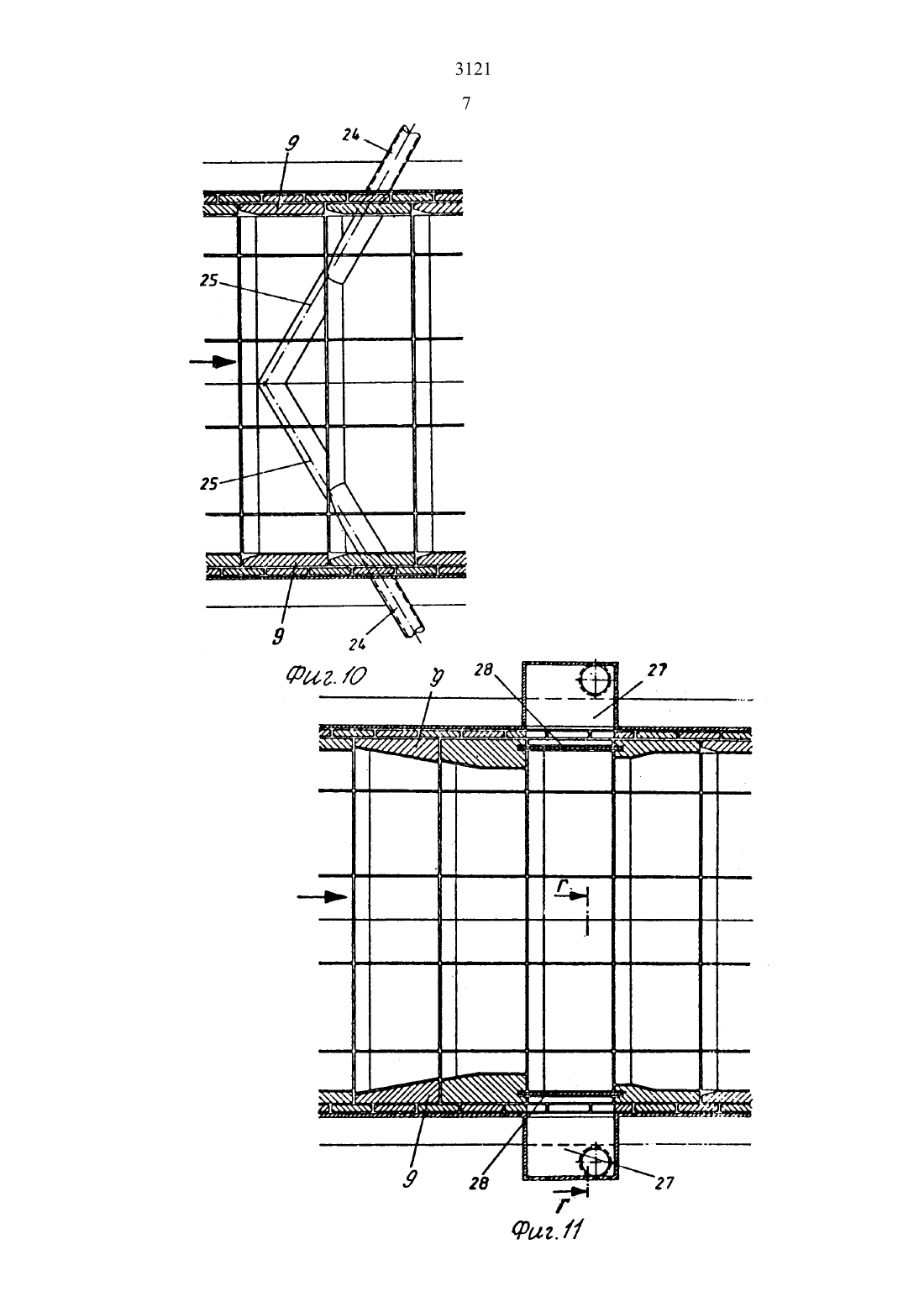

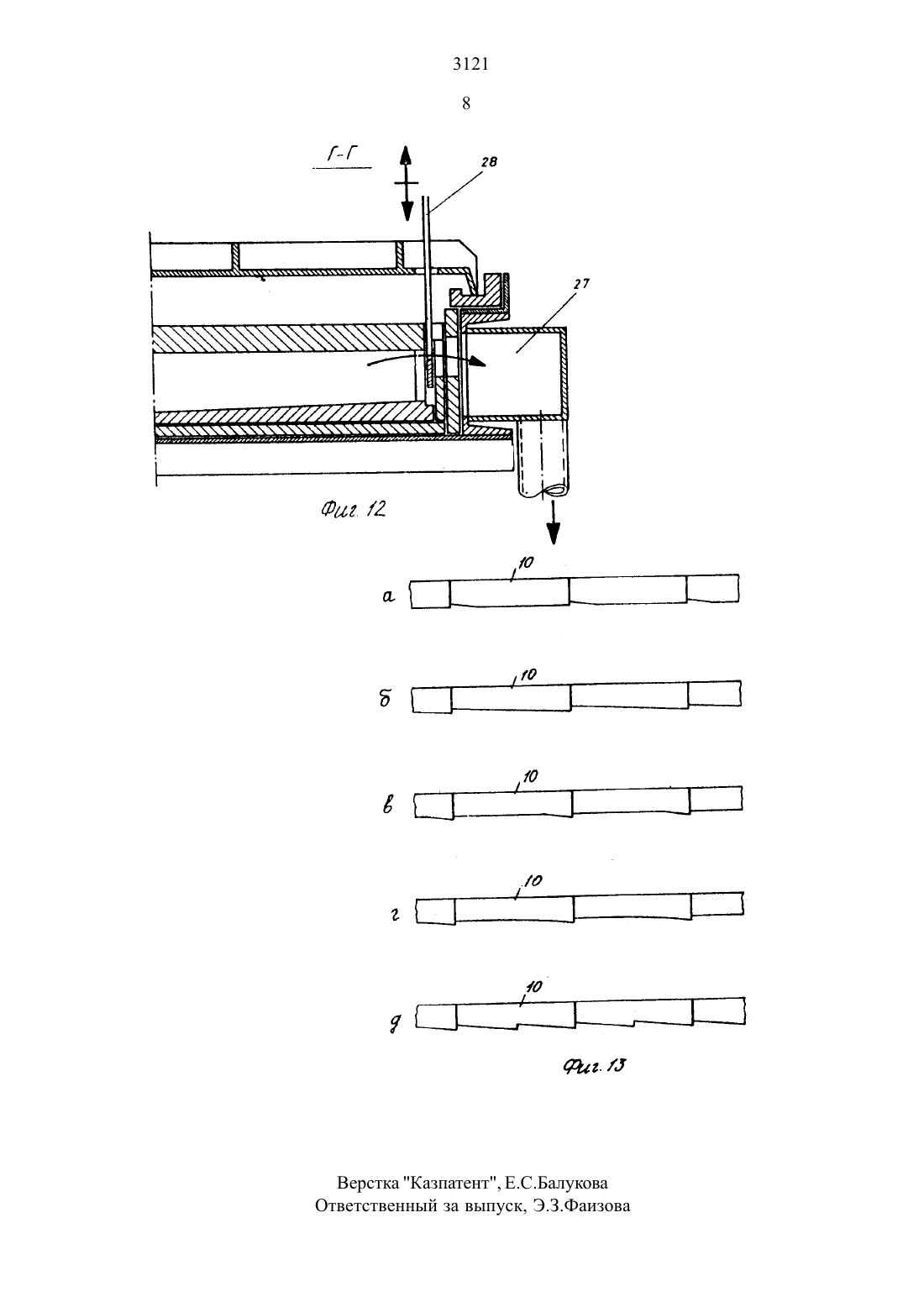

По окончании травления ленту промывают, возможно подвергают дополнительной обработке. просушивают и наматывают на мотапку 5 (фиг.1 и 2).Травильный резервуар 6 закрыт крышкой 7 для ее защиты от повреждения входным концом ленты или изогнутым участком ленты, ниже крышки на противоположных продольных выступах 8 боковых стенок 9 расположены один за другим направляющие брусья 10, которые могут доходить до уровня жидкости. Для предотвращения упирания или искривления входного конца ленты в ребро таправляющих брусьев 10. а также для предотвращения упора или повреждения при прохождении изогнутых или плохо прокатанных лент о поперечные кнаправлению движения ленты лобовые кромки направляющих брусьев зти кромки 11 направляющих брусьев 10 скошены таким образом. что расположенные один за другим направляющие брусья 10 над лентой 2 образуют крышку пилообразного профиля со скошенными фронтами перевернутых зубьев, обращенными скосами навстречу направлению перемещения ленты. Если лента 2 приподнимается своим продольным участком или заправляемым началом, упираясь в направляющие брусья 10. эти скошенные поверхности 11 отклоняют ленту вниз (фиг.3)4Отклоняющие приспособления и независимые от них крышки образуют двойное перекрытие травильного желоба относительно атмосферы. Между отклоняющими приспособлениями и независимыми от них крышками образуется промежуточное пространство. в котором содержится воздушная прослойка, куда попадает образующийся в процессе травления газообразный водород. проходя через зазоры между направляющими брусьями. Вместе с этим водородом в эту прослойку неизбежно попадает также небольшое количество паров кислоты. Эти газы и пары. теперь уже разбавленные воздухом. отсасываются из этой прослойки через штуцер 12 в крышке 7. Несмотря на то. что поверхность травильной ванны при этом не уменьшается. такое решение позволяет уменьшить испарение кислоты и тем самым потери тепловой энергии (фигА).Вместо направляющих брусьев 10 можно использовать и другие приспособления. отклоняющие ленту вниз.Можно предусмотреть несколько травильных резервуаров описанного типа. причем между каждыми двумя такими резервуарами устанавливается пара транспортирующих и отжимных роликов (фиг.3).проходя между которыми. лента 2 освобождается от большей части травильной кислоты. При этом валки 13 отжимной пары смещены один относительно другого так. что верхний валок 13 располагается несколько позади нижнего валка по направлению движения ленты. а для отделения травильных жидкостей каждой секции эта отжимная пара снабжена уплотнительным языком 14. По крайней мере один из отжимных валков может быть приводным. С помощью такого разделения жидкостей в отдельных секциях регулируется различная концентрация железа и кислоты в первой травильной секции максимальное содержание железа и минимальная концентрация свободной кислоты,а в последней секции минимальная концентрация железа и максимальная кислоты. Благодаря этому значительно сокращается время травления.Для направления ленты посередине продольной оси установки. например, перед последней парой отжимных валков располагаются боковые направляющие 15 для ленты (фиг.1 и 2). регулируемые на различную ширину ленты. Эти боковые направляющие (фиг.5 и 7) имеют две встречных тележки 16. каждая из которых движется на двух парах роликов 17 по направляющим 18,причем каждая тележка снабжена зубчатой рейкой 19, находящейся в зацеплении с общей шестерней. расположенной на продольной оси, благодаря чему обеспечивается синхронное перемещение обеих тележек 16. Каждая из тележек 16 соединена с гидравлическим цилиндром 20. перемещающим тележки 16 одну к другой или одну от другой. Учитывая наличие шестерни 21. возможно также, что один цилиндр 20 перемещает тележки 16 одну к другой. а другой цилиндр 20 перемещает эти тележки одну от другой, или наоборот. Каждая из двух тележек 16 снабжена снизу кронштейном 22 с плитой 23 из кислотостойкого материала. предпочтительно из керамического износостойкого материала. центрируемыми по началу ленты. Это центрирование начала ленты выполняется в тот момент, когда передний конец ленты проходит между центрирующими щеками. но еще не зажат подающими валками.В травильном резервуаре 6 (фиг.8) днище может иметь небольшой наклон от стенок 9 к середине. На боковых стенках 9 расположены патрубки 24 на расстоянии один от другого вдоль травил ьного резервуара 6. входящие в резервуар под УГПОМ И служащие для подвода травильной жидкости, На продолжении патрубков 24 в днище предусмотрены полукруглые углубления 25.пересекающиеся в центре резервуара. Продольные составляющие потока травильной жидкости направлены. таким образом, навстречу движению ленты. Чтобы лента не зацеплялась за края углублений 25, край 26 тоже скошен (фиг.9).Благодаря некоторому наклону днища и расположению углублений с патрубками создается благоприятное гидродинамическое распределение травильной жидкости внутри резервуара б. предотвращаются всплески травильной жидкости при отсутствии ленты в резервуаре 6. Небольшой наклон днища к середине служит также определенной мерой для самоцентрирования ленты при ее движении в продольном направлении.Для того. чтобы при выходе ленты из резервуара 6 на транспортирующие и отжимные валки уходило как можно меньше травильной жидкости, на некотором расстоянии перед этими валками предусмотрены переливные камеры 27 у боковых стенок 9. оснащенные вертикальными заслонками 28 для перетекания травильной жидкостиС помощью регулируемых по высоте заслонок 28 или подобных клапанов можно устанавливать уровень жидкости в травильном резервуаре.Кроме того, можно применять различные варианты направляющих брусьев скос проходит по нижней стороне. обращенной к месту входа ленты. и занимает только часть ширины бруса 10 (фиг.13 а) скос проходит по всей ширине бруса (фиг.13 б) скос выполнен на стороне бруса. ближней к месту выхода ленты, и занимает часть его ширины (фигАЗв) скос занимает всю ширину и выполнен криволинейным, например. по круговой или более сложной дуге(фиг.13 г) и многократный, например двукратныйркос (фиг.13 д). Угол скоса (или максимальный угол скоса при выполнении его криволинвйным) составляет 2-1 О. предпочтительно 5.1. Устройство для поверхностной обработки лент жидкостями. преимущественно для травления катаных металлических лент. содержащее желобообразный резервуар для травителя с крышкой. о т л и ч а ю щ е ес я тем. что. с целью повышения качества обработки и увеличения надежности, оно снабжено приспособлением для отклонения входного конца ленты в заданном направлении перемещения при его подъеме. выполненным в виде направляющего злемента с профилем пилообразного сечения иустановленным под крышкой наклонно к на правлению перемещения ленты.2. Устройство по п.1. от л и ч а ю щ е еС Я ТЕМ. ЧТО элемент ВЫПОЛНЕН В ВИДЕ ПОСЛЕ довательно размещенных брусьев со скосамй из износостойкого материала.3. Устройство по п.2 о т л и ч а ю щ е ес я тем, что скос выполнен на нижней стороне части ширины бруса и обращен к месту входа ленты.4. Устройство по п.2, о т л и ч а ю щ е ес я тем, что скос выполнен по всей ширине бруса.5. Устройство по п.2 о тли ч а ю щ е ес я тем. что скос выполнен на части ширины бруса со стороны. обращенной к месту выхода ленты.б. Устройство по п.2, о т л и ч а ю щ е ес я тем. что скос выполнен частично в виде вогнутой вниз кривой.7. Устройство по п.2. о т л и ч а ю щ е ес я тем. что на нижней стороне брусьев выполнен двуступенчатый скоса8. Устройство по пп.27, о т л и ч а ющ е е с я тем. что брусья имеют прямоугольное поперечное сечение и размещены поперек направления движения ленты.9. Устройство по п.1. о т л и ч а ю ще ес я тем. что резервуар для травления выполнен с продольными выступами на боковых стенках для размещения на них брусьев.10. Устройство по пп.29, о т л и ч а ющ е е с я тем. что брусья размещены в резервуаре с зазором относительно крышки.11. Устройство по пп.110. о т л и ч а ющ е е с я тем. что крышка выполненаспатрубком для соединения с отсасывающим приспособлением.12. Устройство по п.1 о тл и ч а ю щеес я тем. что оно снабжено регулируемым направляющим элементом.13. Устройство по п.1. отл и ч а ю щеес я тем. что оно снабжено тележками, установленными с возможностью поперечного перемещения, и плитами из кислотостойкого материала. закрепленными на регулируемом направляющем элементе с возможностью поперечного перемещения и соединения с тележкой.14. Устройство по д.13, от п и ч а ю щ ее с я тем. что тележки соединены общим приводом.15. Устройство по п.14. о т л и ч а ю щее с я тем. что одна из тележек соединена с гидравлическим или пневматическим цилиндром.16. Устройство по пп.1 и 14. о тл и ч в ю щ е е с я тем. что оно снабжено шестерней. установленной на продольной оси. а каждаятележка выполнена с зубчатой рейкой. размещенной поперек направления движения ленты. причем обе зубчатые рейки обращены одна к дРУой и установлены с возможностью зацепления с шестерней.17. Устройство по п.1. отл ич а по шеес я тем. что днище резервуара для травителя выполнено с наклонами от боковых стенок к середине.18. Устройство по п.1. отл ича ющеес я тем. что резервуар для травителя выполнен с патрубками на боковых стенках. расположенными на расстоянии друг от дрУга вдоль резервуара для подвода травильной жидкости.19. Устройство по п.17. о тл и ч а ю щ ее С Я тем. ЧТО В днище резервуара на про 01122должении патрубков выполнены полукруглые в сечении углубления.20. Устройство по п.18. о т л и ч а ю щ ее с я тем. что патрубки расположены в резервуаре наклонно.21. Устройство по п.19. от л и ч а ю щ ее с я тем. что углубления выполнены под углом к середине днища резервуара для травителя.22. Устройство по пп.19 и 21. о т л и ч аю щ е е с я тем. что один край углубления выполнен скошенным.23 Устройство по п.1.отл ича ю щеес я тем. что оно снабжено камерами с регулируемыми шиберами. расположенными на боковых стенках.
