Формула / Реферат

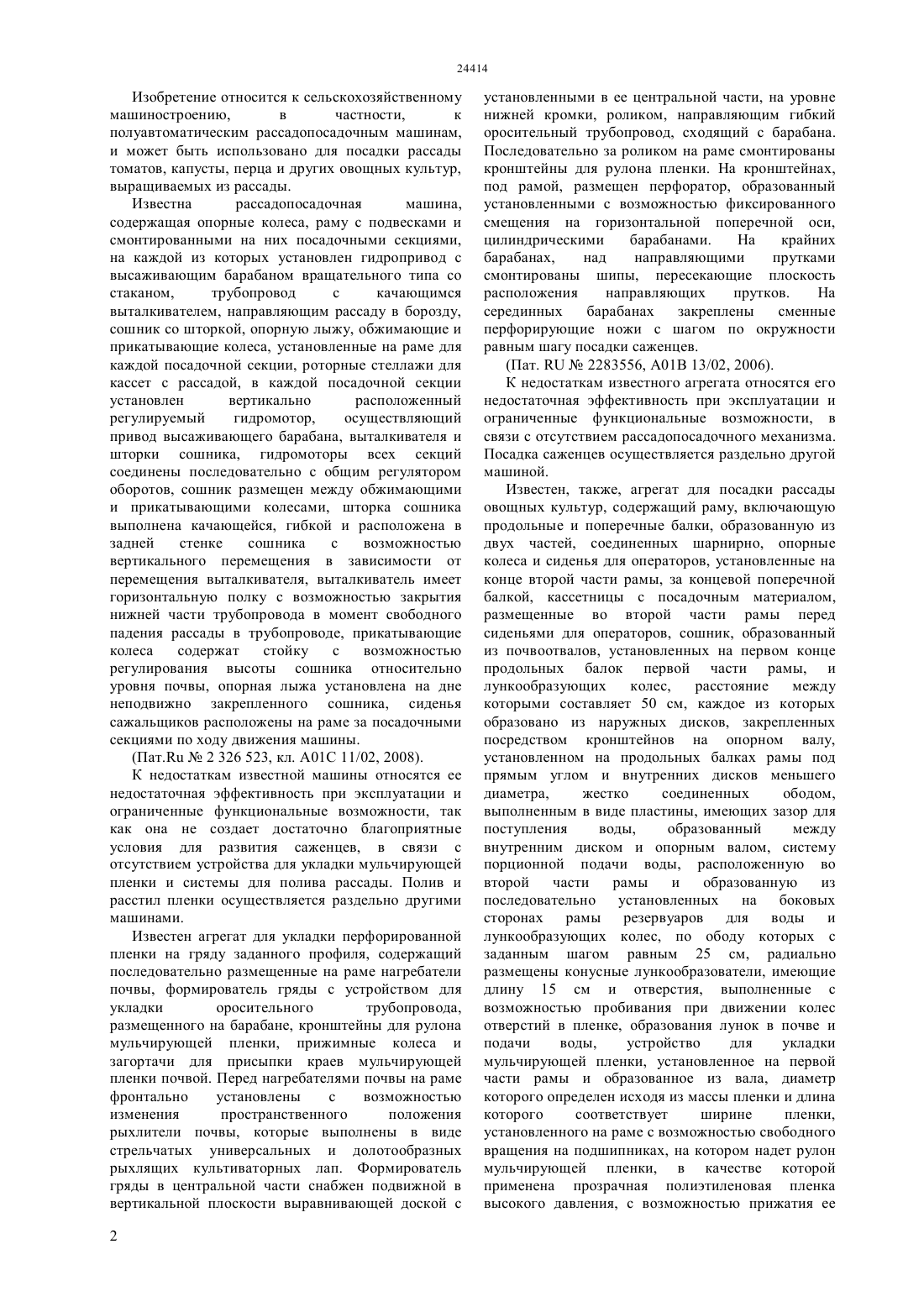

Изобретение относится к сельскохозяйствен-ному машиностроению, в частности, к полуавтоматическим рассадопосадочным машинам, и может быть использовано для посадки рассады томатов, капусты, перца и других овощных культур, выращиваемых из рассады.

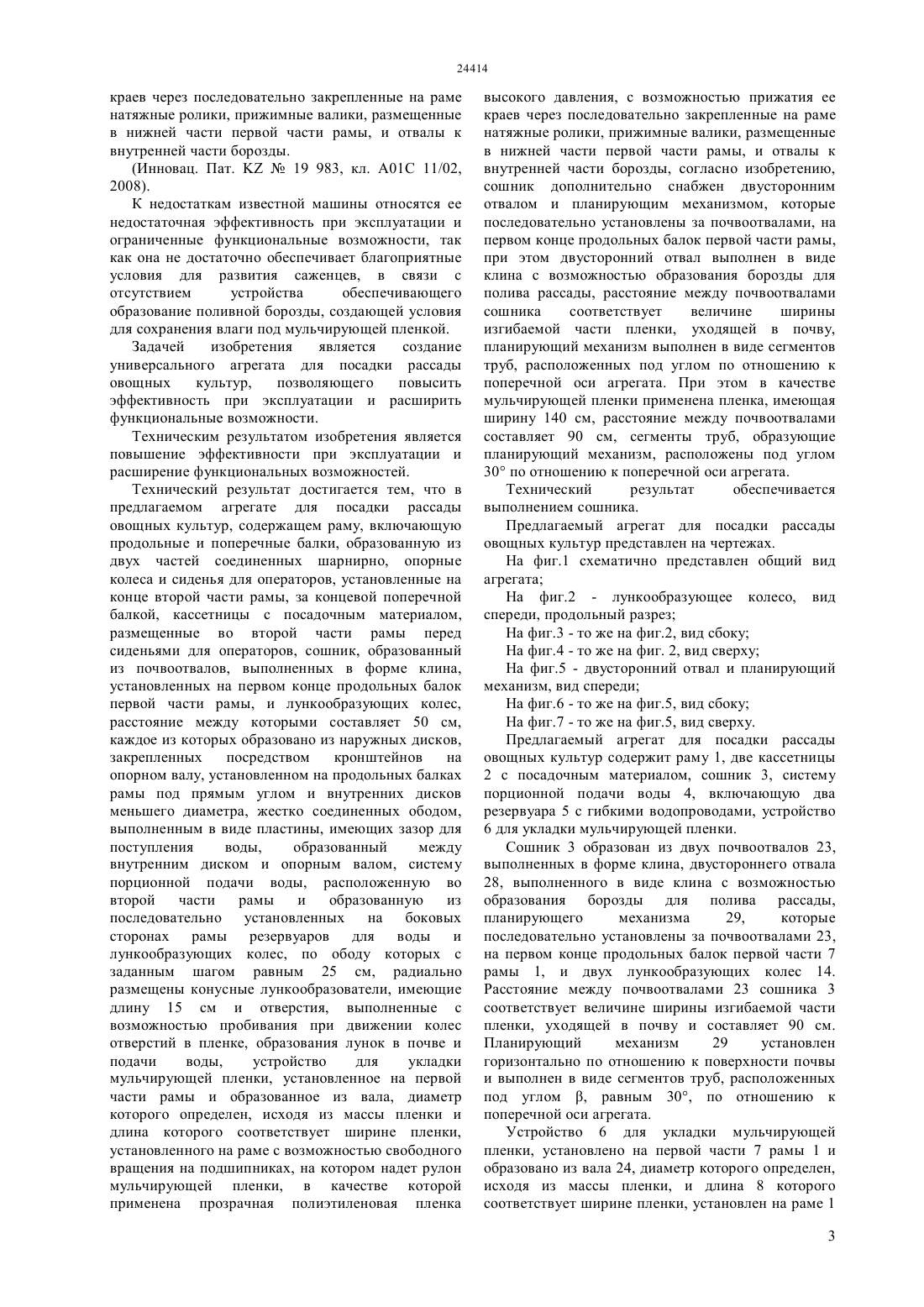

Техническим результатом изобретения является повышение эффективности при эксплуатации и расширение функциональных возможностей.

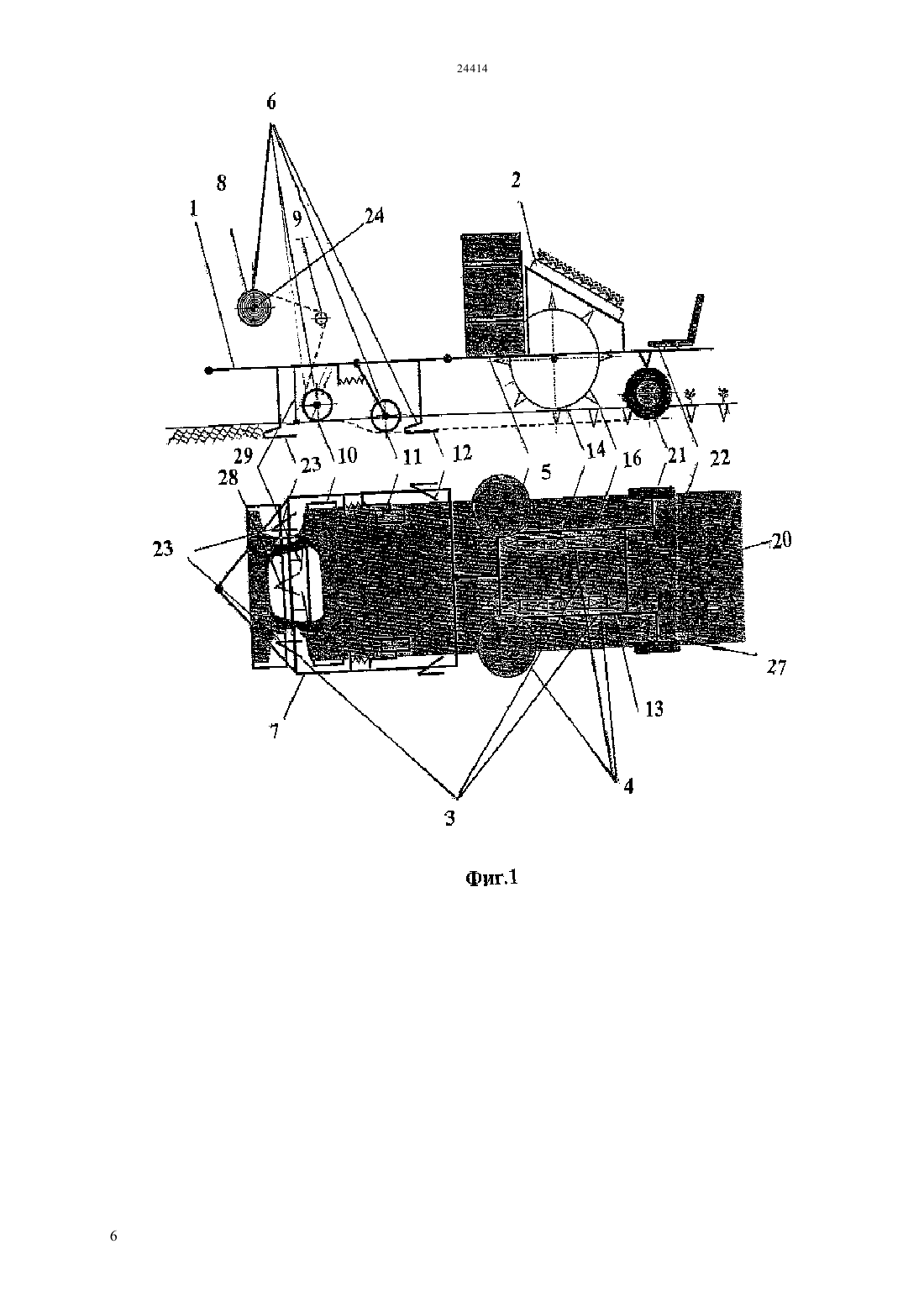

Технический результат достигается тем, что в предлагаемом агрегате для посадки рассады овощных культур, содержащем раму, включающую продольные и поперечные балки, образованную из двух частей соединенных шарнирно, опорные колеса и сиденья для операторов, установленные на конце второй части рамы, за концевой поперечной балкой, кассетницы с посадочным материалом, размещенные во второй части рамы перед сиденьями для операторов, сошник, образованный из почвоотвалов, выполненных в форме клина, установленных на первом конце продольных балок первой части рамы, и лункообразующих колес, расстояние между которыми составляет 50 см, каждое из которых образовано из наружных дисков, закрепленных посредством кронштейнов на опорном валу, установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра, жестко соединенных ободом, выполненным в виде пластины, имеющих зазор для поступления воды, образованный между внутренним диском и опорным валом, систему порционной подачи воды, расположенную во второй части рамы и образованную из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом равным 25 см, радиально размещены конусные лункообразователи, имеющие длину 15 см и отверстия, выполненные с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды, устройство для укладки мульчирующей пленки, установленное на первой части рамы и образованное из вала, диаметр которого определен, исходя из массы пленки и длина которого соответствует ширине пленки, установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики, размещенные в нижней части первой части рамы, и отвалы к внутренней части борозды, согласно изобретению, сошник дополнительно снабжен двусторонним отвалом и планирующим механизмом, которые последовательно установлены за почвоотвалами, на первом конце продольных балок первой части рамы, при этом двусторонний отвал выполнен в виде клина с возможностью образования борозды для полива рассады, расстояние между почвоотвалами сошника соответствует величине ширины изгибаемой части пленки, уходящей в почву, планирующий механизм выполнен в виде сегментов труб, расположенных под углом по отношению к поперечной оси агрегата. При этом в качестве мульчирующей пленки применена пленка, имеющая ширину 140 см, расстояние между почвоотвалами составляет 90 см, сегменты труб, образующие планирующий механизм, расположены под углом 30° по отношению к поперечной оси агрегата.

Текст

Смотреть все

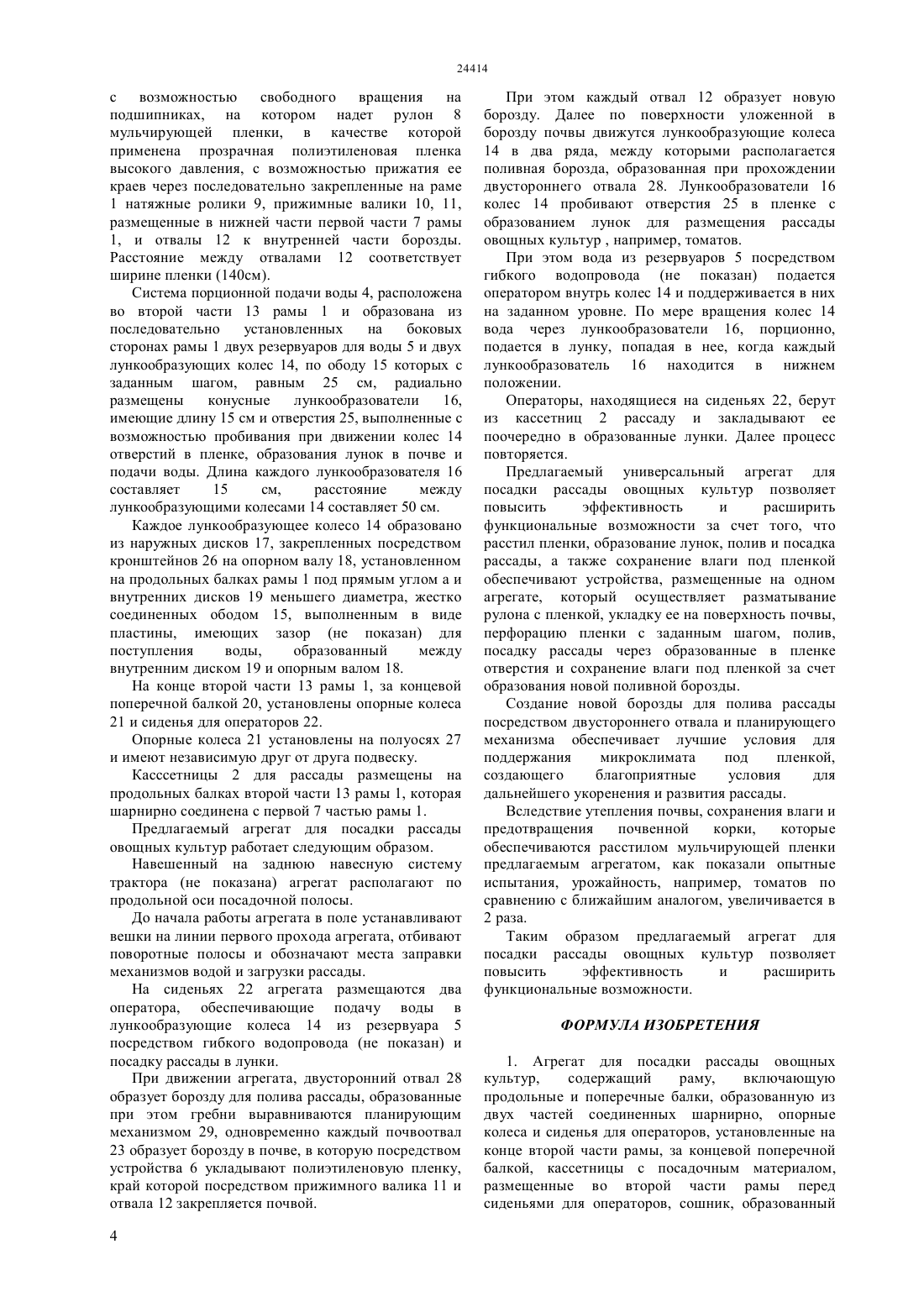

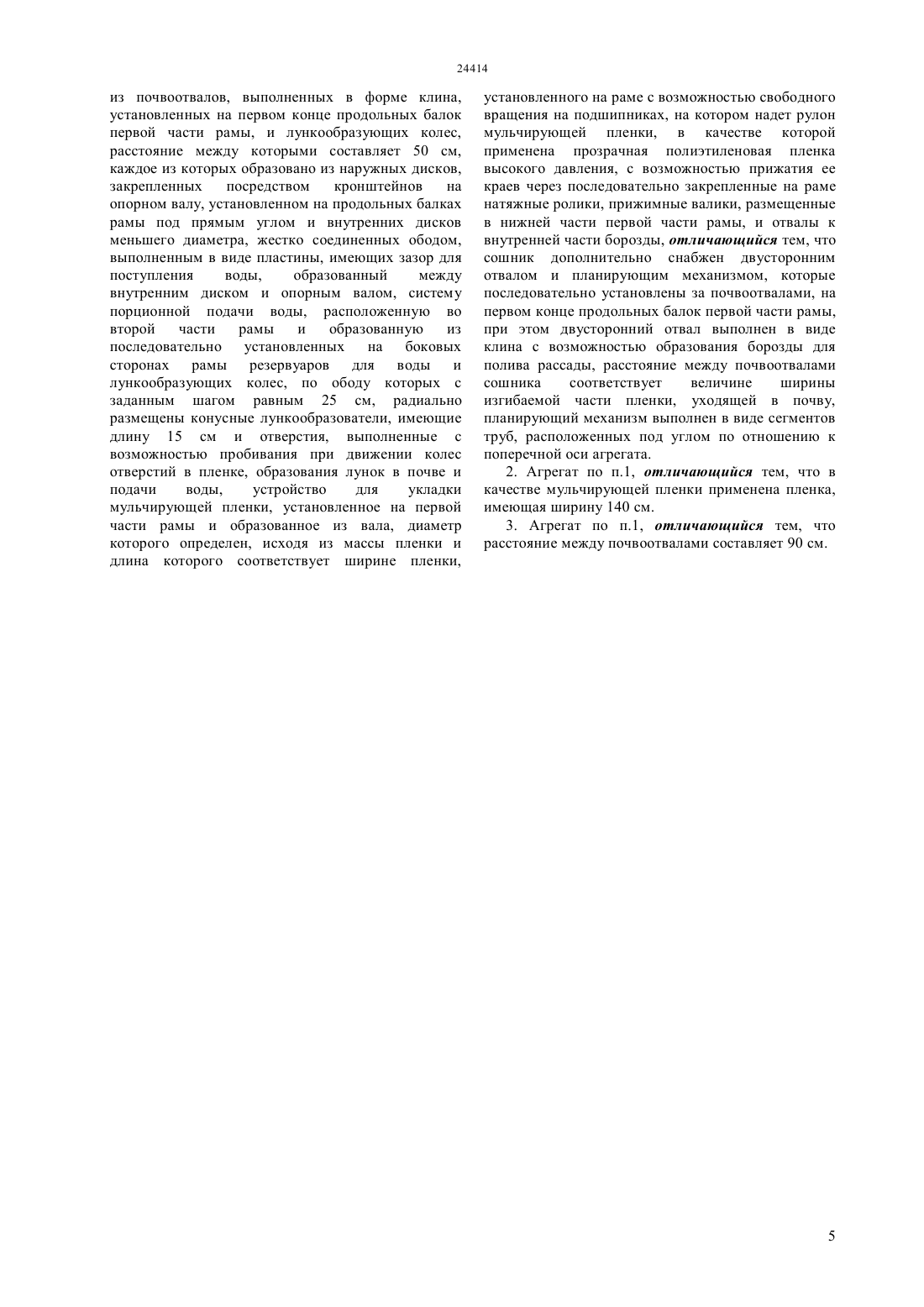

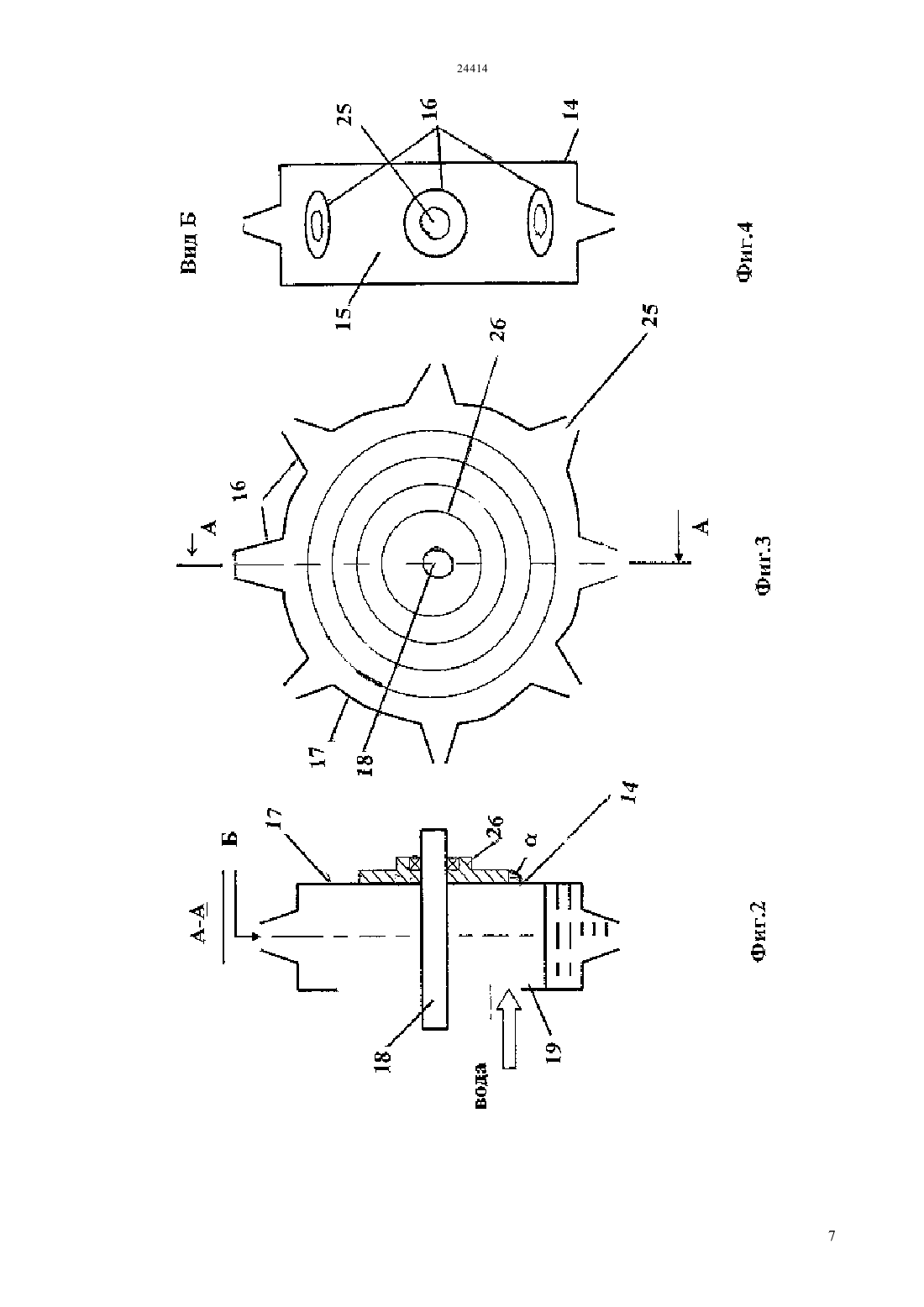

(51) 01 11/00 (2010.01) 01 11/04 (2010.01) 01 13/00 (2010.01) 01 13/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ поступления воды, образованный между внутренним диском и опорным валом, систему порционной подачи воды, расположенную во второй части рамы и образованную из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом равным 25 см, радиально размещены конусные лункообразователи, имеющие длину 15 см и отверстия, выполненные с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды, устройство для укладки мульчирующей пленки, установленное на первой части рамы и образованное из вала, диаметр которого определен,исходя из массы пленки и длина которого соответствует ширине пленки, установленного на раме с возможностью свободного вращения на подшипниках,на котором надет рулон мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики, размещенные в нижней части первой части рамы, и отвалы к внутренней части борозды, согласно изобретению,сошник дополнительно снабжен двусторонним отвалом и планирующим механизмом, которые последовательно установлены за почвоотвалами, на первом конце продольных балок первой части рамы,при этом двусторонний отвал выполнен в виде клина с возможностью образования борозды для полива рассады, расстояние между почвоотвалами сошника соответствует величине ширины изгибаемой части пленки, уходящей в почву, планирующий механизм выполнен в виде сегментов труб, расположенных под углом по отношению к поперечной оси агрегата. При этом в качестве мульчирующей пленки применена пленка, имеющая ширину 140 см, расстояние между почвоотвалами составляет 90 см, сегменты труб,образующие планирующий механизм, расположены под углом 30 по отношению к поперечной оси агрегата.(76) Хазимов Марат Жалелович Рзалиев Аскар Сапашевич Курпенов Бахыт Касимович Амиров Бахытбек Мустафаулы Амирова Жулдыз-Сауле Сакеновна Хазимов Жанат Мукатович(54) АГРЕГАТ ДЛЯ ПОСАДКИ РАССАДЫ ОВОЩНЫХ КУЛЬТУР(57) Изобретение относится к сельскохозяйственному машиностроению,в частности,к полуавтоматическим рассадопосадочным машинам, и может быть использовано для посадки рассады томатов, капусты, перца и других овощных культур,выращиваемых из рассады. Техническим результатом изобретения является повышение эффективности при эксплуатации и расширение функциональных возможностей. Технический результат достигается тем, что в предлагаемом агрегате для посадки рассады овощных культур,содержащем раму,включающую продольные и поперечные балки, образованную из двух частей соединенных шарнирно, опорные колеса и сиденья для операторов, установленные на конце второй части рамы, за концевой поперечной балкой,кассетницы с посадочным материалом, размещенные во второй части рамы перед сиденьями для операторов, сошник, образованный из почвоотвалов,выполненных в форме клина, установленных на первом конце продольных балок первой части рамы,и лункообразующих колес, расстояние между которыми составляет 50 см, каждое из которых образовано из наружных дисков, закрепленных посредством кронштейнов на опорном валу,установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра,жестко соединенных ободом,выполненным в виде пластины, имеющих зазор для Изобретение относится к сельскохозяйственному машиностроению,в частности,к полуавтоматическим рассадопосадочным машинам,и может быть использовано для посадки рассады томатов, капусты, перца и других овощных культур,выращиваемых из рассады. Известна рассадопосадочная машина,содержащая опорные колеса, раму с подвесками и смонтированными на них посадочными секциями,на каждой из которых установлен гидропривод с высаживающим барабаном вращательного типа со стаканом,трубопровод с качающимся выталкивателем, направляющим рассаду в борозду,сошник со шторкой, опорную лыжу, обжимающие и прикатывающие колеса, установленные на раме для каждой посадочной секции, роторные стеллажи для кассет с рассадой, в каждой посадочной секции установлен вертикально расположенный регулируемый гидромотор,осуществляющий привод высаживающего барабана, выталкивателя и шторки сошника, гидромоторы всех секций соединены последовательно с общим регулятором оборотов, сошник размещен между обжимающими и прикатывающими колесами, шторка сошника выполнена качающейся, гибкой и расположена в задней стенке сошника с возможностью вертикального перемещения в зависимости от перемещения выталкивателя, выталкиватель имеет горизонтальную полку с возможностью закрытия нижней части трубопровода в момент свободного падения рассады в трубопроводе, прикатывающие колеса содержат стойку с возможностью регулирования высоты сошника относительно уровня почвы, опорная лыжа установлена на дне неподвижно закрепленного сошника, сиденья сажальщиков расположены на раме за посадочными секциями по ходу движения машины.(Пат.2 326 523, кл. А 01 С 11/02, 2008). К недостаткам известной машины относятся ее недостаточная эффективность при эксплуатации и ограниченные функциональные возможности, так как она не создает достаточно благоприятные условия для развития саженцев, в связи с отсутствием устройства для укладки мульчирующей пленки и системы для полива рассады. Полив и расстил пленки осуществляется раздельно другими машинами. Известен агрегат для укладки перфорированной пленки на гряду заданного профиля, содержащий последовательно размещенные на раме нагребатели почвы, формирователь гряды с устройством для укладки оросительного трубопровода,размещенного на барабане, кронштейны для рулона мульчирующей пленки, прижимные колеса и загортачи для присыпки краев мульчирующей пленки почвой. Перед нагребателями почвы на раме фронтально установлены с возможностью изменения пространственного положения рыхлители почвы, которые выполнены в виде стрельчатых универсальных и долотообразных рыхлящих культиваторных лап. Формирователь гряды в центральной части снабжен подвижной в вертикальной плоскости выравнивающей доской с 2 установленными в ее центральной части, на уровне нижней кромки, роликом, направляющим гибкий оросительный трубопровод, сходящий с барабана. Последовательно за роликом на раме смонтированы кронштейны для рулона пленки. На кронштейнах,под рамой, размещен перфоратор, образованный установленными с возможностью фиксированного смещения на горизонтальной поперечной оси,цилиндрическими барабанами. На крайних барабанах,над направляющими прутками смонтированы шипы, пересекающие плоскость расположения направляющих прутков. На серединных барабанах закреплены сменные перфорирующие ножи с шагом по окружности равным шагу посадки саженцев.(Пат.2283556, А 01 В 13/02, 2006). К недостаткам известного агрегата относятся его недостаточная эффективность при эксплуатации и ограниченные функциональные возможности, в связи с отсутствием рассадопосадочного механизма. Посадка саженцев осуществляется раздельно другой машиной. Известен, также, агрегат для посадки рассады овощных культур, содержащий раму, включающую продольные и поперечные балки, образованную из двух частей, соединенных шарнирно, опорные колеса и сиденья для операторов, установленные на конце второй части рамы, за концевой поперечной балкой, кассетницы с посадочным материалом,размещенные во второй части рамы перед сиденьями для операторов, сошник, образованный из почвоотвалов, установленных на первом конце продольных балок первой части рамы, и лункообразующих колес,расстояние между которыми составляет 50 см, каждое из которых образовано из наружных дисков, закрепленных посредством кронштейнов на опорном валу,установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра,жестко соединенных ободом,выполненным в виде пластины, имеющих зазор для поступления воды,образованный между внутренним диском и опорным валом, систему порционной подачи воды, расположенную во второй части рамы и образованную из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом равным 25 см, радиально размещены конусные лункообразователи, имеющие длину 15 см и отверстия, выполненные с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды,устройство для укладки мульчирующей пленки, установленное на первой части рамы и образованное из вала, диаметр которого определен исходя из массы пленки и длина которого соответствует ширине пленки,установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики, размещенные в нижней части первой части рамы, и отвалы к внутренней части борозды.(Инновац. Пат.19 983, кл. А 01 С 11/02,2008). К недостаткам известной машины относятся ее недостаточная эффективность при эксплуатации и ограниченные функциональные возможности, так как она не достаточно обеспечивает благоприятные условия для развития саженцев, в связи с отсутствием устройства обеспечивающего образование поливной борозды, создающей условия для сохранения влаги под мульчирующей пленкой. Задачей изобретения является создание универсального агрегата для посадки рассады овощных культур,позволяющего повысить эффективность при эксплуатации и расширить функциональные возможности. Техническим результатом изобретения является повышение эффективности при эксплуатации и расширение функциональных возможностей. Технический результат достигается тем, что в предлагаемом агрегате для посадки рассады овощных культур, содержащем раму, включающую продольные и поперечные балки, образованную из двух частей соединенных шарнирно, опорные колеса и сиденья для операторов, установленные на конце второй части рамы, за концевой поперечной балкой, кассетницы с посадочным материалом,размещенные во второй части рамы перед сиденьями для операторов, сошник, образованный из почвоотвалов, выполненных в форме клина,установленных на первом конце продольных балок первой части рамы, и лункообразующих колес,расстояние между которыми составляет 50 см,каждое из которых образовано из наружных дисков,закрепленных посредством кронштейнов на опорном валу, установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра, жестко соединенных ободом,выполненным в виде пластины, имеющих зазор для поступления воды,образованный между внутренним диском и опорным валом, систему порционной подачи воды, расположенную во второй части рамы и образованную из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом равным 25 см, радиально размещены конусные лункообразователи, имеющие длину 15 см и отверстия, выполненные с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды,устройство для укладки мульчирующей пленки, установленное на первой части рамы и образованное из вала, диаметр которого определен, исходя из массы пленки и длина которого соответствует ширине пленки,установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики, размещенные в нижней части первой части рамы, и отвалы к внутренней части борозды, согласно изобретению,сошник дополнительно снабжен двусторонним отвалом и планирующим механизмом, которые последовательно установлены за почвоотвалами, на первом конце продольных балок первой части рамы,при этом двусторонний отвал выполнен в виде клина с возможностью образования борозды для полива рассады, расстояние между почвоотвалами сошника соответствует величине ширины изгибаемой части пленки, уходящей в почву,планирующий механизм выполнен в виде сегментов труб, расположенных под углом по отношению к поперечной оси агрегата. При этом в качестве мульчирующей пленки применена пленка, имеющая ширину 140 см, расстояние между почвоотвалами составляет 90 см, сегменты труб, образующие планирующий механизм, расположены под углом 30 по отношению к поперечной оси агрегата. Технический результат обеспечивается выполнением сошника. Предлагаемый агрегат для посадки рассады овощных культур представлен на чертежах. На фиг.1 схематично представлен общий вид агрегата На фиг.2 - лункообразующее колесо, вид спереди, продольный разрез На фиг.3 - то же на фиг.2, вид сбоку На фиг.4 - то же на фиг. 2, вид сверху На фиг.5 - двусторонний отвал и планирующий механизм, вид спереди На фиг.6 - то же на фиг.5, вид сбоку На фиг.7 - то же на фиг.5, вид сверху. Предлагаемый агрегат для посадки рассады овощных культур содержит раму 1, две кассетницы 2 с посадочным материалом, сошник 3, систему порционной подачи воды 4, включающую два резервуара 5 с гибкими водопроводами, устройство 6 для укладки мульчирующей пленки. Сошник 3 образован из двух почвоотвалов 23,выполненных в форме клина, двустороннего отвала 28, выполненного в виде клина с возможностью образования борозды для полива рассады,планирующего механизма 29,которые последовательно установленыза почвоотвалами 23,на первом конце продольных балок первой части 7 рамы 1, и двух лункообразующих колес 14. Расстояние между почвоотвалами 23 сошника 3 соответствует величине ширины изгибаемой части пленки, уходящей в почву и составляет 90 см. Планирующий механизм 29 установлен горизонтально по отношению к поверхности почвы и выполнен в виде сегментов труб, расположенных под углом , равным 30, по отношению к поперечной оси агрегата. Устройство 6 для укладки мульчирующей пленки, установлено на первой части 7 рамы 1 и образовано из вала 24, диаметр которого определен,исходя из массы пленки, и длина 8 которого соответствует ширине пленки, установлен на раме 1 3 с возможностью свободного вращения на подшипниках, на котором надет рулон 8 мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме 1 натяжные ролики 9, прижимные валики 10, 11,размещенные в нижней части первой части 7 рамы 1, и отвалы 12 к внутренней части борозды. Расстояние между отвалами 12 соответствует ширине пленки (140 см). Система порционной подачи воды 4, расположена во второй части 13 рамы 1 и образована из последовательно установленных на боковых сторонах рамы 1 двух резервуаров для воды 5 и двух лункообразующих колес 14, по ободу 15 которых с заданным шагом, равным 25 см, радиально размещены конусные лункообразователи 16,имеющие длину 15 см и отверстия 25, выполненные с возможностью пробивания при движении колес 14 отверстий в пленке, образования лунок в почве и подачи воды. Длина каждого лункообразователя 16 составляет 15 см,расстояние между лункообразующими колесами 14 составляет 50 см. Каждое лункообразующее колесо 14 образовано из наружных дисков 17, закрепленных посредством кронштейнов 26 на опорном валу 18, установленном на продольных балках рамы 1 под прямым углом а и внутренних дисков 19 меньшего диаметра, жестко соединенных ободом 15, выполненным в виде пластины, имеющих зазор (не показан) для поступления воды,образованный между внутренним диском 19 и опорным валом 18. На конце второй части 13 рамы 1, за концевой поперечной балкой 20, установлены опорные колеса 21 и сиденья для операторов 22. Опорные колеса 21 установлены на полуосях 27 и имеют независимую друг от друга подвеску. Касссетницы 2 для рассады размещены на продольных балках второй части 13 рамы 1, которая шарнирно соединена с первой 7 частью рамы 1. Предлагаемый агрегат для посадки рассады овощных культур работает следующим образом. Навешенный на заднюю навесную систему трактора (не показана) агрегат располагают по продольной оси посадочной полосы. До начала работы агрегата в поле устанавливают вешки на линии первого прохода агрегата, отбивают поворотные полосы и обозначают места заправки механизмов водой и загрузки рассады. На сиденьях 22 агрегата размещаются два оператора, обеспечивающие подачу воды в лункообразующие колеса 14 из резервуара 5 посредством гибкого водопровода (не показан) и посадку рассады в лунки. При движении агрегата, двусторонний отвал 28 образует борозду для полива рассады, образованные при этом гребни выравниваются планирующим механизмом 29, одновременно каждый почвоотвал 23 образует борозду в почве, в которую посредством устройства 6 укладывают полиэтиленовую пленку,край которой посредством прижимного валика 11 и отвала 12 закрепляется почвой. 4 При этом каждый отвал 12 образует новую борозду. Далее по поверхности уложенной в борозду почвы движутся лункообразующие колеса 14 в два ряда, между которыми располагается поливная борозда, образованная при прохождении двустороннего отвала 28. Лункообразователи 16 колес 14 пробивают отверстия 25 в пленке с образованием лунок для размещения рассады овощных культур , например, томатов. При этом вода из резервуаров 5 посредством гибкого водопровода (не показан) подается оператором внутрь колес 14 и поддерживается в них на заданном уровне. По мере вращения колес 14 вода через лункообразователи 16, порционно,подается в лунку, попадая в нее, когда каждый лункообразователь 16 находится в нижнем положении. Операторы, находящиеся на сиденьях 22, берут из кассетниц 2 рассаду и закладывают ее поочередно в образованные лунки. Далее процесс повторяется. Предлагаемый универсальный агрегат для посадки рассады овощных культур позволяет повысить эффективность и расширить функциональные возможности за счет того, что расстил пленки, образование лунок, полив и посадка рассады, а также сохранение влаги под пленкой обеспечивают устройства, размещенные на одном агрегате, который осуществляет разматывание рулона с пленкой, укладку ее на поверхность почвы,перфорацию пленки с заданным шагом, полив,посадку рассады через образованные в пленке отверстия и сохранение влаги под пленкой за счет образования новой поливной борозды. Создание новой борозды для полива рассады посредством двустороннего отвала и планирующего механизма обеспечивает лучшие условия для поддержания микроклимата под пленкой,создающего благоприятные условия для дальнейшего укоренения и развития рассады. Вследствие утепления почвы, сохранения влаги и предотвращения почвенной корки,которые обеспечиваются расстилом мульчирующей пленки предлагаемым агрегатом, как показали опытные испытания, урожайность, например, томатов по сравнению с ближайшим аналогом, увеличивается в 2 раза. Таким образом предлагаемый агрегат для посадки рассады овощных культур позволяет повысить эффективность и расширить функциональные возможности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Агрегат для посадки рассады овощных культур,содержащий раму,включающую продольные и поперечные балки, образованную из двух частей соединенных шарнирно, опорные колеса и сиденья для операторов, установленные на конце второй части рамы, за концевой поперечной балкой, кассетницы с посадочным материалом,размещенные во второй части рамы перед сиденьями для операторов, сошник, образованный из почвоотвалов, выполненных в форме клина,установленных на первом конце продольных балок первой части рамы, и лункообразующих колес,расстояние между которыми составляет 50 см,каждое из которых образовано из наружных дисков,закрепленных посредством кронштейнов на опорном валу, установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра, жестко соединенных ободом,выполненным в виде пластины, имеющих зазор для поступления воды,образованный между внутренним диском и опорным валом, систему порционной подачи воды, расположенную во второй части рамы и образованную из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом равным 25 см, радиально размещены конусные лункообразователи, имеющие длину 15 см и отверстия, выполненные с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды,устройство для укладки мульчирующей пленки, установленное на первой части рамы и образованное из вала, диаметр которого определен, исходя из массы пленки и длина которого соответствует ширине пленки, установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки, в качестве которой применена прозрачная полиэтиленовая пленка высокого давления, с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики, размещенные в нижней части первой части рамы, и отвалы к внутренней части борозды, отличающийся тем, что сошник дополнительно снабжен двусторонним отвалом и планирующим механизмом, которые последовательно установлены за почвоотвалами, на первом конце продольных балок первой части рамы,при этом двусторонний отвал выполнен в виде клина с возможностью образования борозды для полива рассады, расстояние между почвоотвалами сошника соответствует величине ширины изгибаемой части пленки, уходящей в почву,планирующий механизм выполнен в виде сегментов труб, расположенных под углом по отношению к поперечной оси агрегата. 2. Агрегат по п.1, отличающийся тем, что в качестве мульчирующей пленки применена пленка,имеющая ширину 140 см. 3. Агрегат по п.1, отличающийся тем, что расстояние между почвоотвалами составляет 90 см.

МПК / Метки

МПК: A01C 11/04, A01B 13/00, A01B 13/14, A01C 11/00

Метки: культур, рассады, посадки, агрегат, овощных
