Агрегат для посадки рассады овощных культур

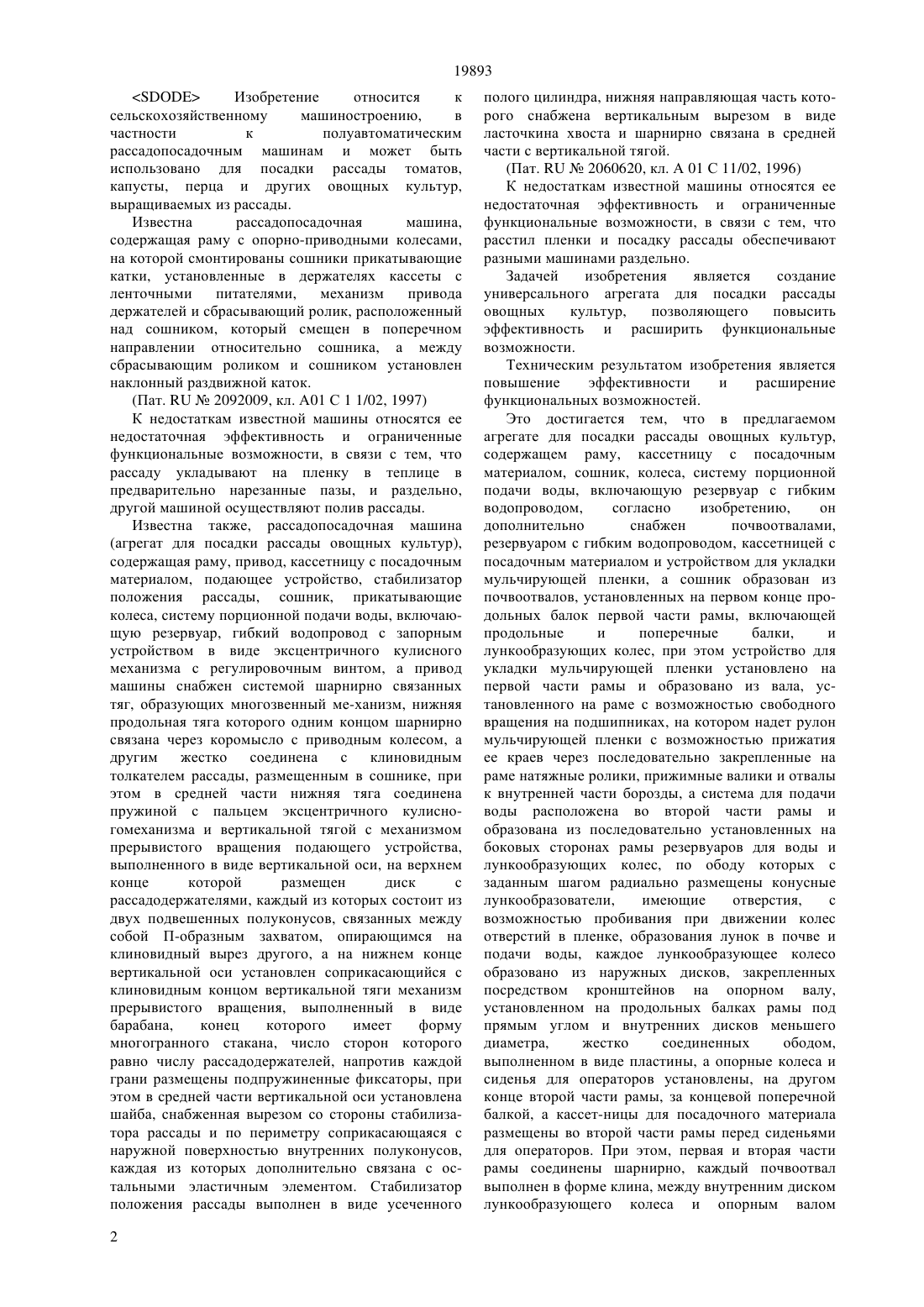

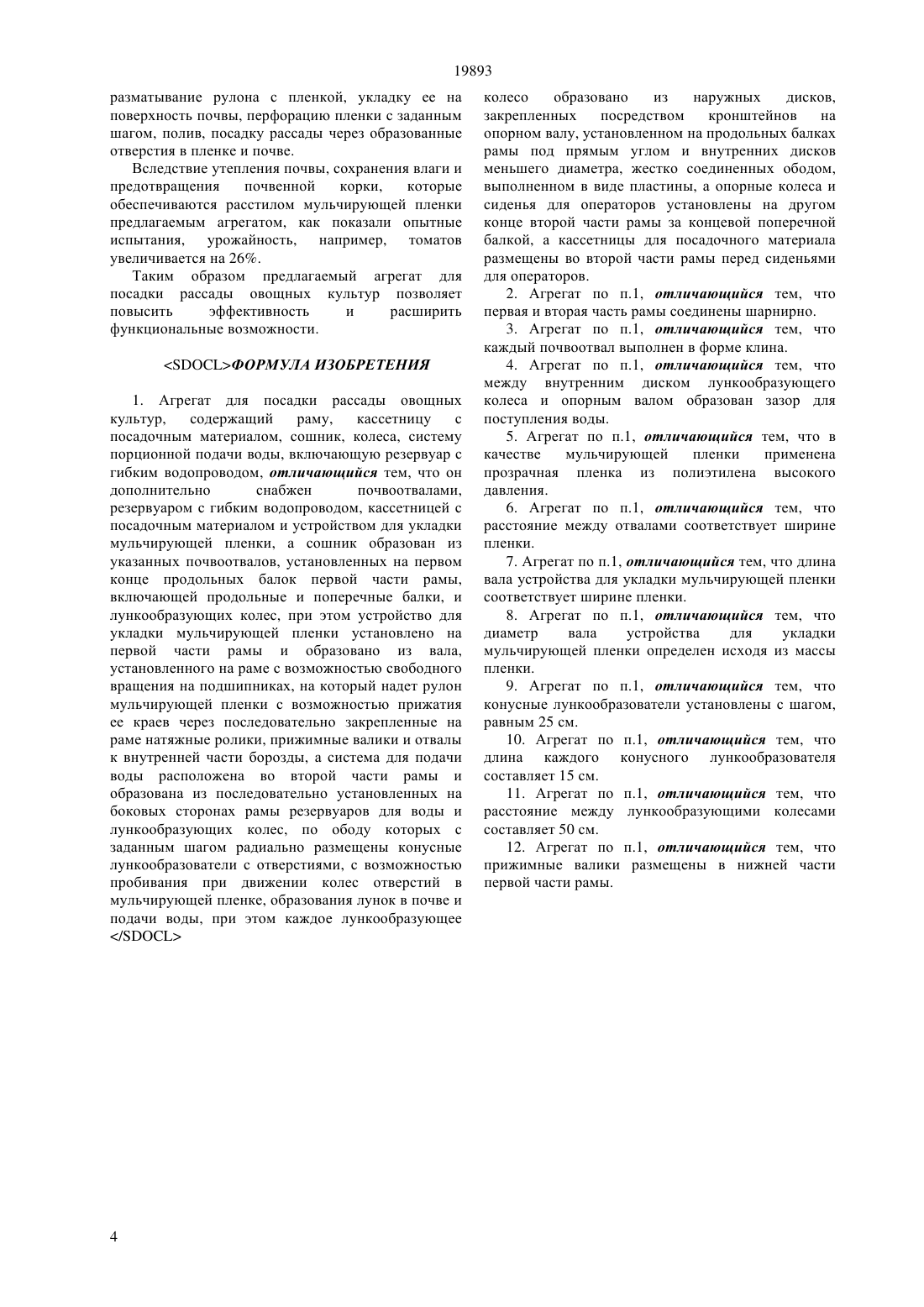

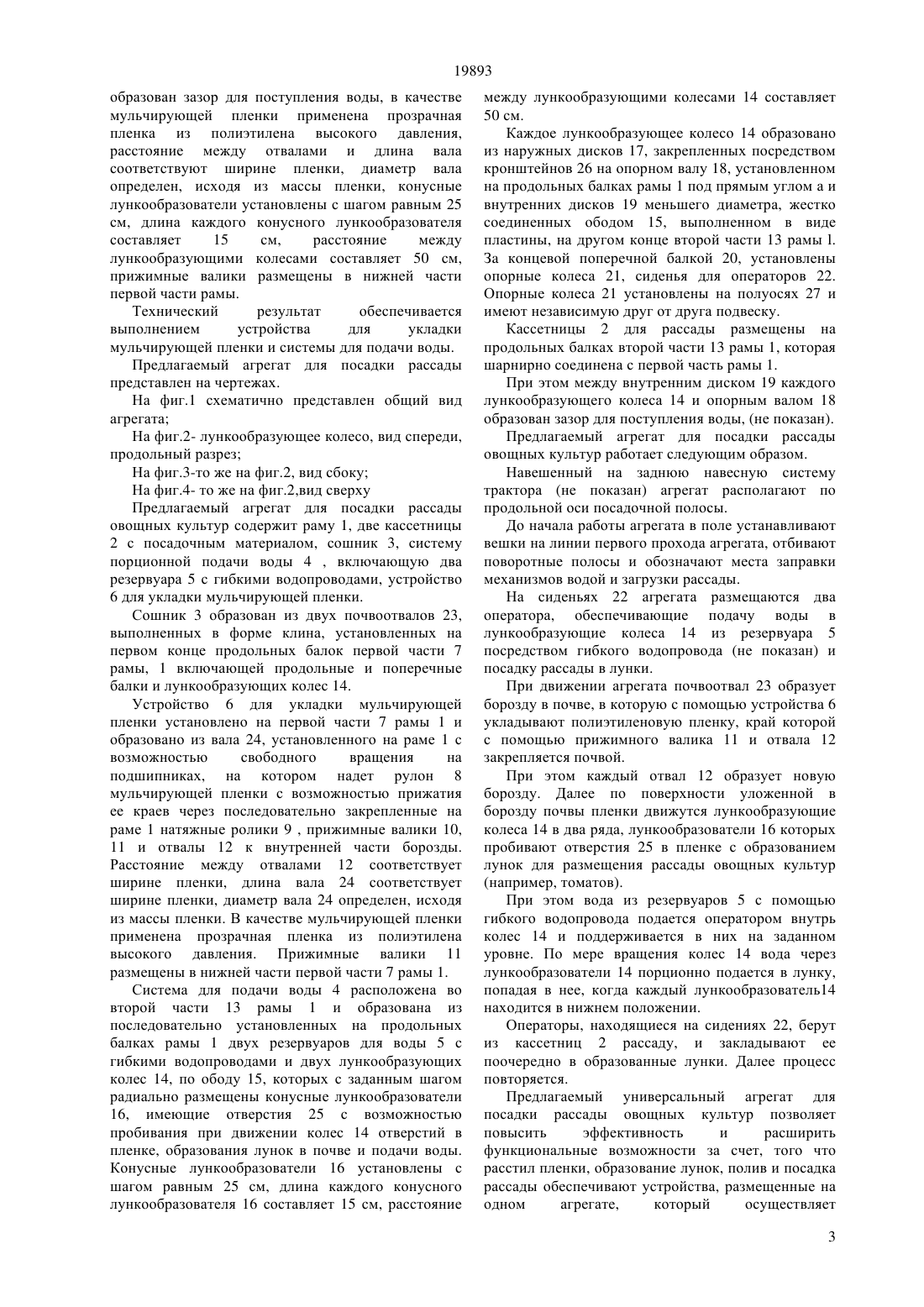

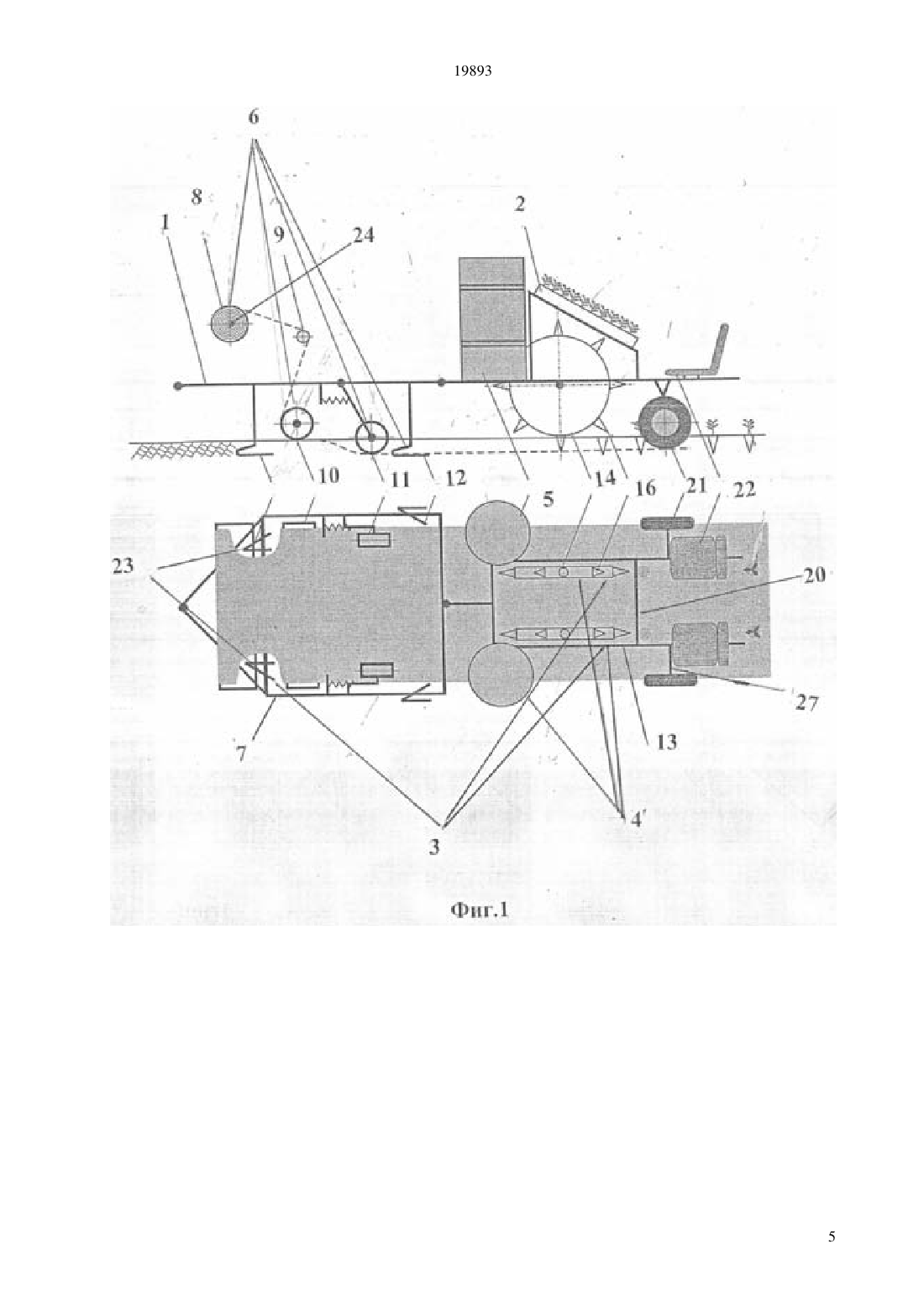

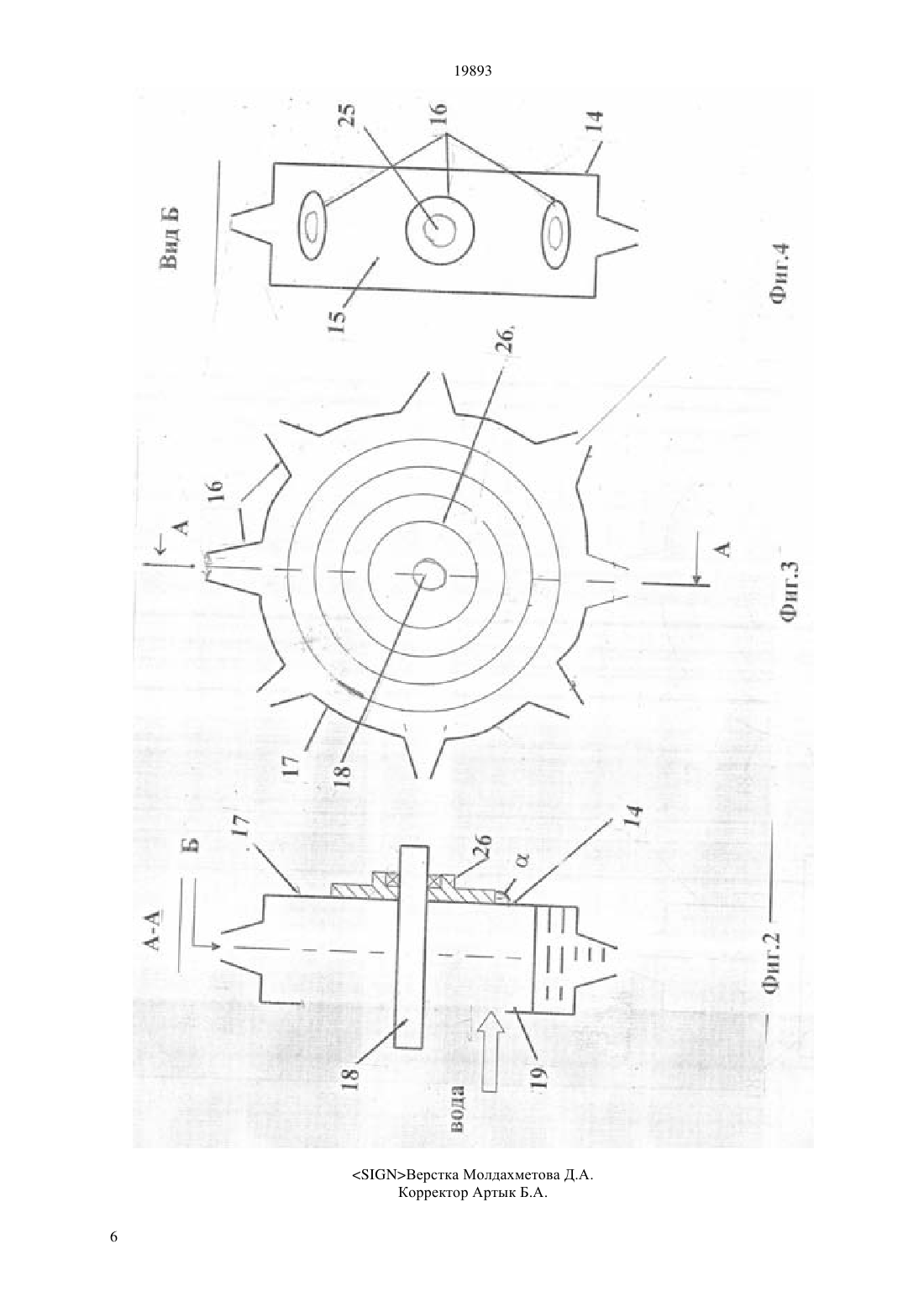

(51) 01 11/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Хазимов Марат Жалелович Рзалиев Аскар Сапашевич Курпенов Бахыт Касимович Аппакова Галия Шайхисламовна Кунелбаев Мурат Меркебекович(54) АГРЕГАТ ДЛЯ ПОСАДКИ РАССАДЫ ОВОЩНЫХ КУЛЬТУР(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к полуавтоматическим рассадопосадочным машинам и может быть использовано для посадки рассады томатов, капусты, перца и других овощных культур,выращиваемых из рассады. Техническим результатом изобретения является повышение эффективности и расширение функциональных возможностей. Это достигается тем, что в предлагаемом агрегате для посадки рассады овощных культур, содержащем раму, кассетницу с посадочным материалом,сошник, колеса, систему порционной подачи воды,включающую резервуар с гибким водопроводом,согласно изобретению, он дополнительно снабжен почвоотвалами,резервуаром с гибким водопроводом,кассетницей с посадочным материалом и устройством для укладки мульчирующей пленки, а сошник образован из почвоотвалов, установленных на первом конце продольных балок первой части рамы, включающей продольные и поперечные балки,и лункообразующих колес, при этом устройство для укладки мульчирующей пленки установлено на первой части рамы и образовано из вала,установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики и отвалы к внутренней части борозды, а система для подачи воды расположена во второй части рамы и образована из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом радиально размещены конусные лункообразователи,имеющие отверстия,с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды, каждое лункообразующее колесо образовано из наружных дисков, закрепленных посредством кронштейнов на опорном валу,установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра,жестко соединенных ободом,выполненном в виде пластины, а опорные колеса и сиденья для операторов установлены, на другом конце второй части рамы, за концевой поперечной балкой, а кассетницы для посадочного материала размещены во второй части рамы перд сиденьями для операторов. При этом, первая и вторая части рамы соединены шарнирно, каждый почвоотвал выполнен в форме клина, между внутренним диском лункообразующего колеса и опорным валом образован зазор для поступления воды, в качестве мульчирующей пленки применена прозрачная пленка из полиэтилена высокого давления,расстояние между отвалами и длина вала соответствуют ширине пленки, диаметр вала определен, исходя из массы пленки, конусные лункообразователи установлены с шагом равным 25 см, длина каждого конусного лункообразователя составляет 15 см,расстояние между лункообразующими колесами составляет 50 см,прижимные валики размещены в нижней части первой части рамы. Изобретение относится к сельскохозяйственному машиностроению,в частности к полуавтоматическим рассадопосадочным машинам и может быть использовано для посадки рассады томатов,капусты, перца и других овощных культур,выращиваемых из рассады. Известна рассадопосадочная машина,содержащая раму с опорно-приводными колесами,на которой смонтированы сошники прикатывающие катки, установленные в держателях кассеты с ленточными питателями,механизм привода держателей и сбрасывающий ролик, расположенный над сошником, который смещен в поперечном направлении относительно сошника, а между сбрасывающим роликом и сошником установлен наклонный раздвижной каток.(Пат.2092009, кл. А 01 С 1 1/02, 1997) К недостаткам известной машины относятся ее недостаточная эффективность и ограниченные функциональные возможности, в связи с тем, что рассаду укладывают на пленку в теплице в предварительно нарезанные пазы, и раздельно,другой машиной осуществляют полив рассады. Известна также, рассадопосадочная машина(агрегат для посадки рассады овощных культур),содержащая раму, привод, кассетницу с посадочным материалом, подающее устройство, стабилизатор положения рассады, сошник, прикатывающие колеса, систему порционной подачи воды, включающую резервуар, гибкий водопровод с запорным устройством в виде эксцентричного кулисного механизма с регулировочным винтом, а привод машины снабжен системой шарнирно связанных тяг, образующих многозвенный ме-ханизм, нижняя продольная тяга которого одним концом шарнирно связана через коромысло с приводным колесом, а другим жестко соединена с клиновидным толкателем рассады, размещенным в сошнике, при этом в средней части нижняя тяга соединена пружиной с пальцем эксцентричного кулисногомеханизма и вертикальной тягой с механизмом прерывистого вращения подающего устройства,выполненного в виде вертикальной оси, на верхнем конце которой размещен диск с рассадодержателями, каждый из которых состоит из двух подвешенных полуконусов, связанных между собой П-образным захватом, опирающимся на клиновидный вырез другого, а на нижнем конце вертикальной оси установлен соприкасающийся с клиновидным концом вертикальной тяги механизм прерывистого вращения, выполненный в виде барабана,конец которого имеет форму многогранного стакана, число сторон которого равно числу рассадодержателей, напротив каждой грани размещены подпружиненные фиксаторы, при этом в средней части вертикальной оси установлена шайба, снабженная вырезом со стороны стабилизатора рассады и по периметру соприкасающаяся с наружной поверхностью внутренних полуконусов,каждая из которых дополнительно связана с остальными эластичным элементом. Стабилизатор положения рассады выполнен в виде усеченного 2 полого цилиндра, нижняя направляющая часть которого снабжена вертикальным вырезом в виде ласточкина хвоста и шарнирно связана в средней части с вертикальной тягой.(Пат.2060620, кл. А 01 С 11/02, 1996) К недостаткам известной машины относятся ее недостаточная эффективность и ограниченные функциональные возможности, в связи с тем, что расстил пленки и посадку рассады обеспечивают разными машинами раздельно. Задачей изобретения является создание универсального агрегата для посадки рассады овощных культур,позволяющего повысить эффективность и расширить функциональные возможности. Техническим результатом изобретения является повышение эффективности и расширение функциональных возможностей. Это достигается тем, что в предлагаемом агрегате для посадки рассады овощных культур,содержащем раму, кассетницу с посадочным материалом, сошник, колеса, систему порционной подачи воды, включающую резервуар с гибким водопроводом,согласно изобретению,он дополнительно снабжен почвоотвалами,резервуаром с гибким водопроводом, кассетницей с посадочным материалом и устройством для укладки мульчирующей пленки, а сошник образован из почвоотвалов, установленных на первом конце продольных балок первой части рамы, включающей продольные и поперечные балки,и лункообразующих колес, при этом устройство для укладки мульчирующей пленки установлено на первой части рамы и образовано из вала, установленного на раме с возможностью свободного вращения на подшипниках, на котором надет рулон мульчирующей пленки с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики и отвалы к внутренней части борозды, а система для подачи воды расположена во второй части рамы и образована из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом радиально размещены конусные лункообразователи,имеющие отверстия,с возможностью пробивания при движении колес отверстий в пленке, образования лунок в почве и подачи воды, каждое лункообразующее колесо образовано из наружных дисков, закрепленных посредством кронштейнов на опорном валу,установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра,жестко соединенных ободом,выполненном в виде пластины, а опорные колеса и сиденья для операторов установлены, на другом конце второй части рамы, за концевой поперечной балкой, а кассет-ницы для посадочного материала размещены во второй части рамы перед сиденьями для операторов. При этом, первая и вторая части рамы соединены шарнирно, каждый почвоотвал выполнен в форме клина, между внутренним диском лункообразующего колеса и опорным валом 19893 образован зазор для поступления воды, в качестве мульчирующей пленки применена прозрачная пленка из полиэтилена высокого давления,расстояние между отвалами и длина вала соответствуют ширине пленки, диаметр вала определен, исходя из массы пленки, конусные лункообразователи установлены с шагом равным 25 см, длина каждого конусного лункообразователя составляет 15 см,расстояние между лункообразующими колесами составляет 50 см,прижимные валики размещены в нижней части первой части рамы. Технический результат обеспечивается выполнением устройства для укладки мульчирующей пленки и системы для подачи воды. Предлагаемый агрегат для посадки рассады представлен на чертежах. На фиг.1 схематично представлен общий вид агрегата На фиг.2- лункообразующее колесо, вид спереди,продольный разрез На фиг.3-то же на фиг.2, вид сбоку На фиг.4- то же на фиг.2,вид сверху Предлагаемый агрегат для посадки рассады овощных культур содержит раму 1, две кассетницы 2 с посадочным материалом, сошник 3, систему порционной подачи воды 4 , включающую два резервуара 5 с гибкими водопроводами, устройство 6 для укладки мульчирующей пленки. Сошник 3 образован из двух почвоотвалов 23,выполненных в форме клина, установленных на первом конце продольных балок первой части 7 рамы, 1 включающей продольные и поперечные балки и лункообразующих колес 14. Устройство 6 для укладки мульчирующей пленки установлено на первой части 7 рамы 1 и образовано из вала 24, установленного на раме 1 с возможностью свободного вращения на подшипниках, на котором надет рулон 8 мульчирующей пленки с возможностью прижатия ее краев через последовательно закрепленные на раме 1 натяжные ролики 9 , прижимные валики 10,11 и отвалы 12 к внутренней части борозды. Расстояние между отвалами 12 соответствует ширине пленки, длина вала 24 соответствует ширине пленки, диаметр вала 24 определен, исходя из массы пленки. В качестве мульчирующей пленки применена прозрачная пленка из полиэтилена высокого давления. Прижимные валики 11 размещены в нижней части первой части 7 рамы 1. Система для подачи воды 4 расположена во второй части 13 рамы 1 и образована из последовательно установленных на продольных балках рамы 1 двух резервуаров для воды 5 с гибкими водопроводами и двух лункообразующих колес 14, по ободу 15, которых с заданным шагом радиально размещены конусные лункообразователи 16, имеющие отверстия 25 с возможностью пробивания при движении колес 14 отверстий в пленке, образования лунок в почве и подачи воды. Конусные лункообразователи 16 установлены с шагом равным 25 см, длина каждого конусного лункообразователя 16 составляет 15 см, расстояние между лункообразующими колесами 14 составляет 50 см. Каждое лункообразующее колесо 14 образовано из наружных дисков 17, закрепленных посредством кронштейнов 26 на опорном валу 18, установленном на продольных балках рамы 1 под прямым углом а и внутренних дисков 19 меньшего диаметра, жестко соединенных ободом 15, выполненном в виде пластины, на другом конце второй части 13 рамы . З концевой поперечной балкой 20, установлены опорные колеса 21, сиденья для операторов 22. Опорные колеса 21 установлены на полуосях 27 и имеют независимую друг от друга подвеску. Кассетницы 2 для рассады размещены на продольных балках второй части 13 рамы 1, которая шарнирно соединена с первой часть рамы 1. При этом между внутренним диском 19 каждого лункообразующего колеса 14 и опорным валом 18 образован зазор для поступления воды, (не показан). Предлагаемый агрегат для посадки рассады овощных культур работает следующим образом. Навешенный на заднюю навесную систему трактора (не показан) агрегат располагают по продольной оси посадочной полосы. До начала работы агрегата в поле устанавливают вешки на линии первого прохода агрегата, отбивают поворотные полосы и обозначают места заправки механизмов водой и загрузки рассады. На сиденьях 22 агрегата размещаются два оператора, обеспечивающие подачу воды в лункообразующие колеса 14 из резервуара 5 посредством гибкого водопровода (не показан) и посадку рассады в лунки. При движении агрегата почвоотвал 23 образует борозду в почве, в которую с помощью устройства 6 укладывают полиэтиленовую пленку, край которой с помощью прижимного валика 11 и отвала 12 закрепляется почвой. При этом каждый отвал 12 образует новую борозду. Далее по поверхности уложенной в борозду почвы пленки движутся лункообразующие колеса 14 в два ряда, лункообразователи 16 которых пробивают отверстия 25 в пленке с образованием лунок для размещения рассады овощных культур(например, томатов). При этом вода из резервуаров 5 с помощью гибкого водопровода подается оператором внутрь колес 14 и поддерживается в них на заданном уровне. По мере вращения колес 14 вода через лункообразователи 14 порционно подается в лунку,попадая в нее, когда каждый лункообразователь 14 находится в нижнем положении. Операторы, находящиеся на сидениях 22, берут из кассетниц 2 рассаду, и закладывают ее поочередно в образованные лунки. Далее процесс повторяется. Предлагаемый универсальный агрегат для посадки рассады овощных культур позволяет повысить эффективность и расширить функциональные возможности за счет, того что расстил пленки, образование лунок, полив и посадка рассады обеспечивают устройства, размещенные на одном агрегате,который осуществляет 3 19893 разматывание рулона с пленкой, укладку ее на поверхность почвы, перфорацию пленки с заданным шагом, полив, посадку рассады через образованные отверстия в пленке и почве. Вследствие утепления почвы, сохранения влаги и предотвращения почвенной корки,которые обеспечиваются расстилом мульчирующей пленки предлагаемым агрегатом, как показали опытные испытания, урожайность, например, томатов увеличивается на 26. Таким образом предлагаемый агрегат для посадки рассады овощных культур позволяет повысить эффективность и расширить функциональные возможности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Агрегат для посадки рассады овощных культур,содержащий раму,кассетницу с посадочным материалом, сошник, колеса, систему порционной подачи воды, включающую резервуар с гибким водопроводом, отличающийся тем, что он дополнительно снабжен почвоотвалами,резервуаром с гибким водопроводом, кассетницей с посадочным материалом и устройством для укладки мульчирующей пленки, а сошник образован из указанных почвоотвалов, установленных на первом конце продольных балок первой части рамы,включающей продольные и поперечные балки, и лункообразующих колес, при этом устройство для укладки мульчирующей пленки установлено на первой части рамы и образовано из вала,установленного на раме с возможностью свободного вращения на подшипниках, на который надет рулон мульчирующей пленки с возможностью прижатия ее краев через последовательно закрепленные на раме натяжные ролики, прижимные валики и отвалы к внутренней части борозды, а система для подачи воды расположена во второй части рамы и образована из последовательно установленных на боковых сторонах рамы резервуаров для воды и лункообразующих колес, по ободу которых с заданным шагом радиально размещены конусные лункообразователи с отверстиями, с возможностью пробивания при движении колес отверстий в мульчирующей пленке, образования лунок в почве и подачи воды, при этом каждое лункообразующее колесо образовано из наружных дисков,закрепленных посредством кронштейнов на опорном валу, установленном на продольных балках рамы под прямым углом и внутренних дисков меньшего диаметра, жестко соединенных ободом,выполненном в виде пластины, а опорные колеса и сиденья для операторов установлены на другом конце второй части рамы за концевой поперечной балкой, а кассетницы для посадочного материала размещены во второй части рамы перед сиденьями для операторов. 2. Агрегат по п.1, отличающийся тем, что первая и вторая часть рамы соединены шарнирно. 3. Агрегат по п.1, отличающийся тем, что каждый почвоотвал выполнен в форме клина. 4. Агрегат по п.1, отличающийся тем, что между внутренним диском лункообразующего колеса и опорным валом образован зазор для поступления воды. 5. Агрегат по п.1, отличающийся тем, что в качестве мульчирующей пленки применена прозрачная пленка из полиэтилена высокого давления. 6. Агрегат по п.1, отличающийся тем, что расстояние между отвалами соответствует ширине пленки. 7. Агрегат по п.1, отличающийся тем, что длина вала устройства для укладки мульчирующей пленки соответствует ширине пленки. 8. Агрегат по п.1, отличающийся тем, что диаметр вала устройства для укладки мульчирующей пленки определен исходя из массы пленки. 9. Агрегат по п.1, отличающийся тем, что конусные лункообразователи установлены с шагом,равным 25 см. 10. Агрегат по п.1, отличающийся тем, что длина каждого конусного лункообразователя составляет 15 см. 11. Агрегат по п.1, отличающийся тем, что расстояние между лункообразующими колесами составляет 50 см. 12. Агрегат по п.1, отличающийся тем, что прижимные валики размещены в нижней части первой части рамы.
