Культиваторная лапа

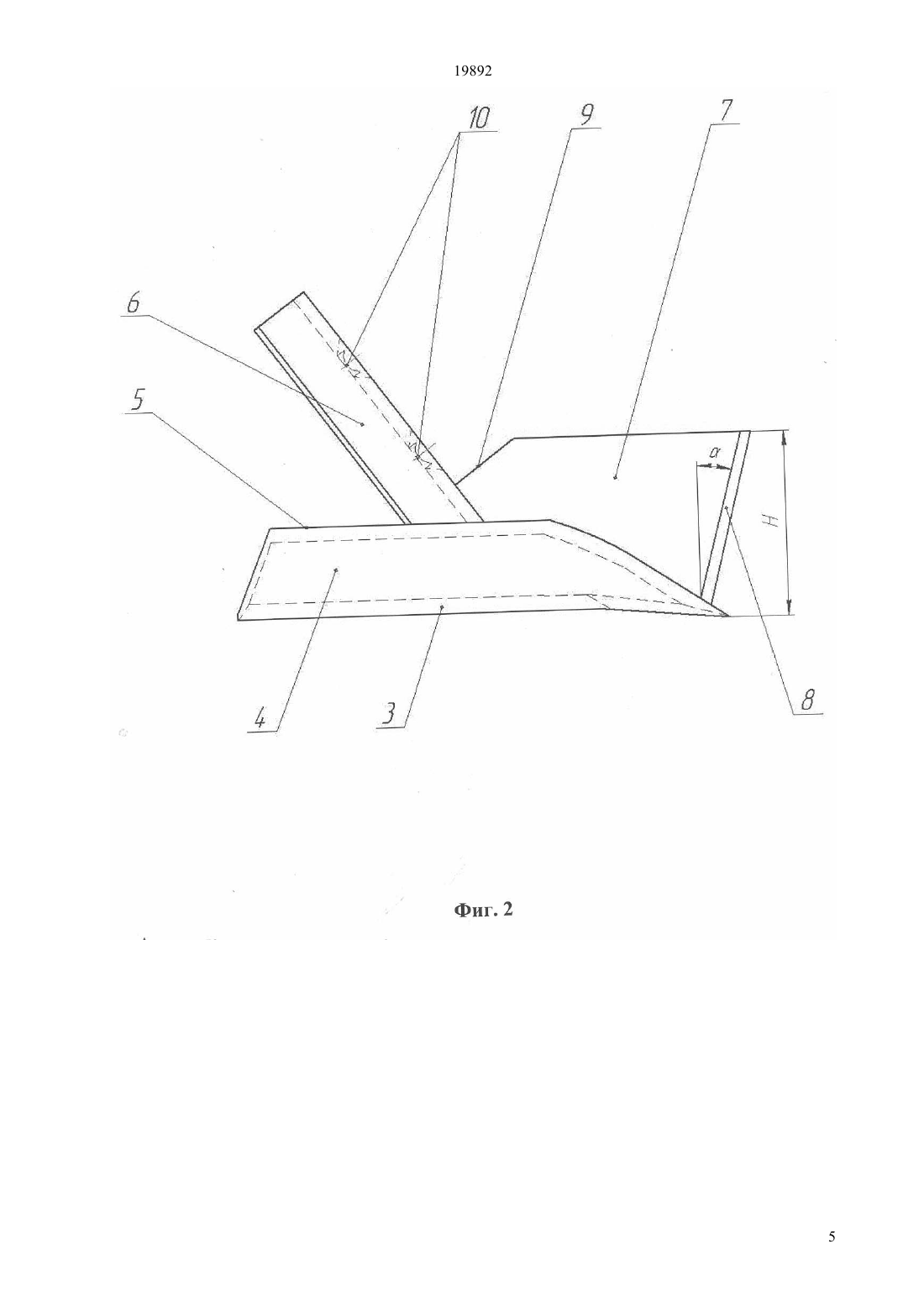

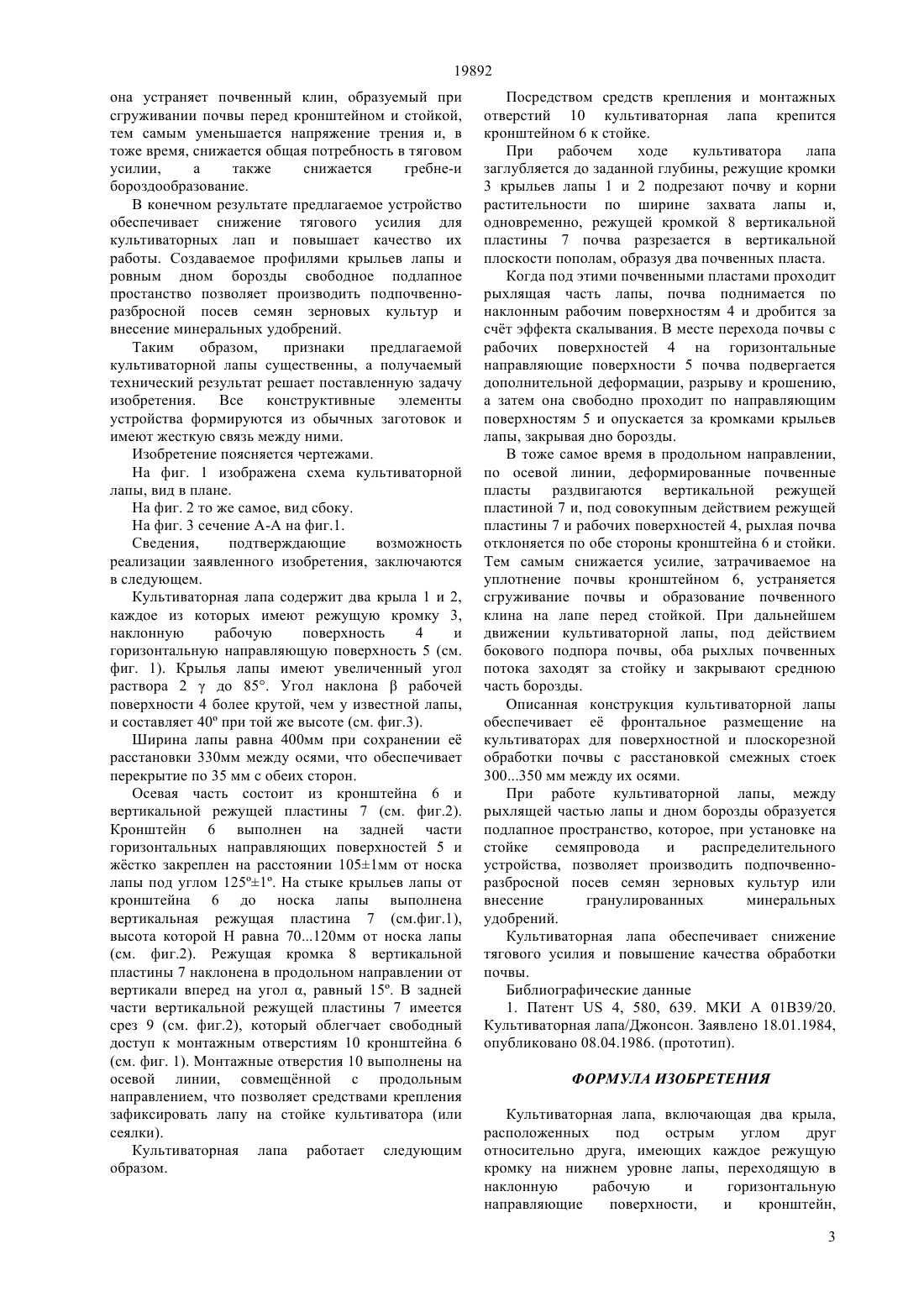

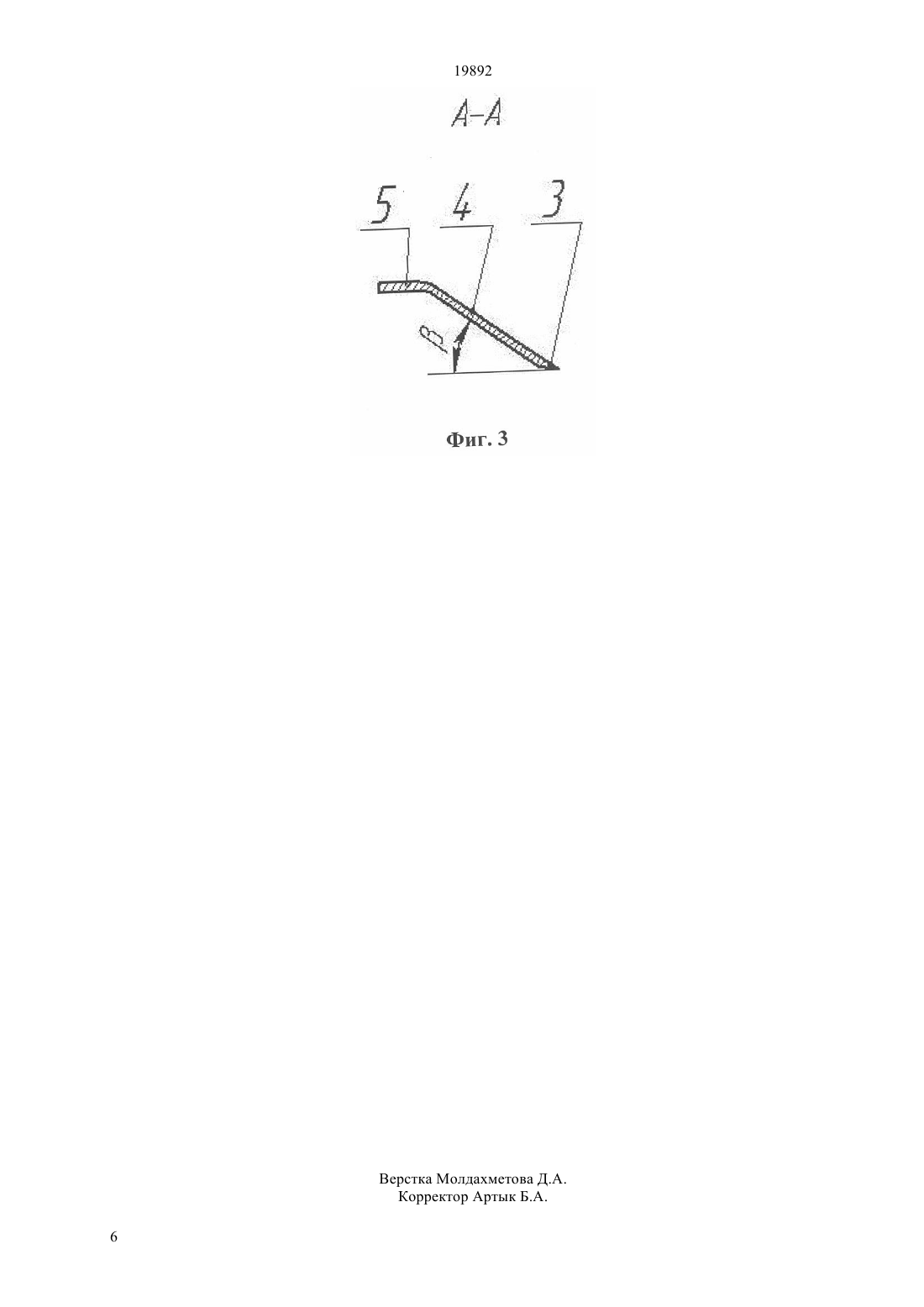

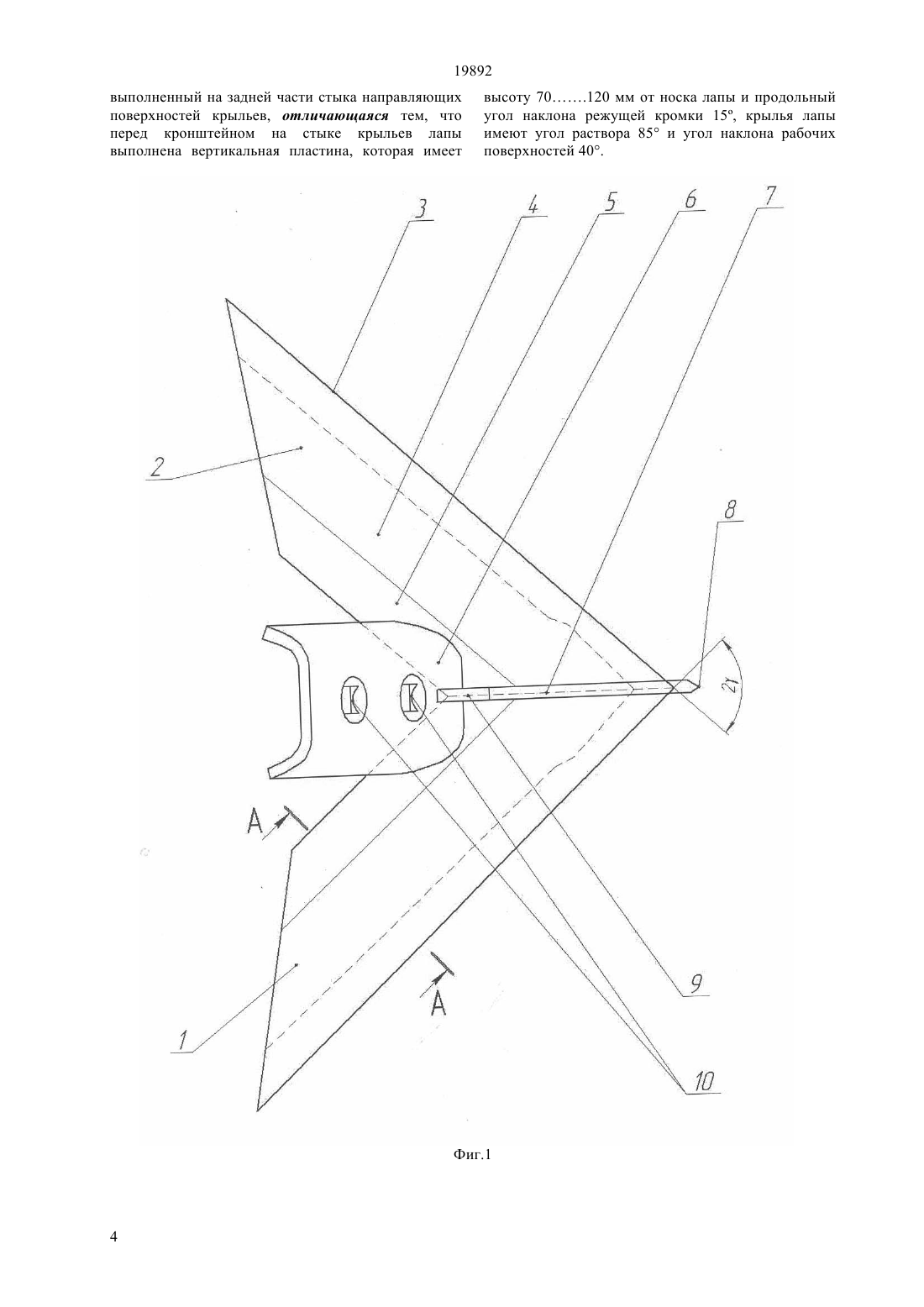

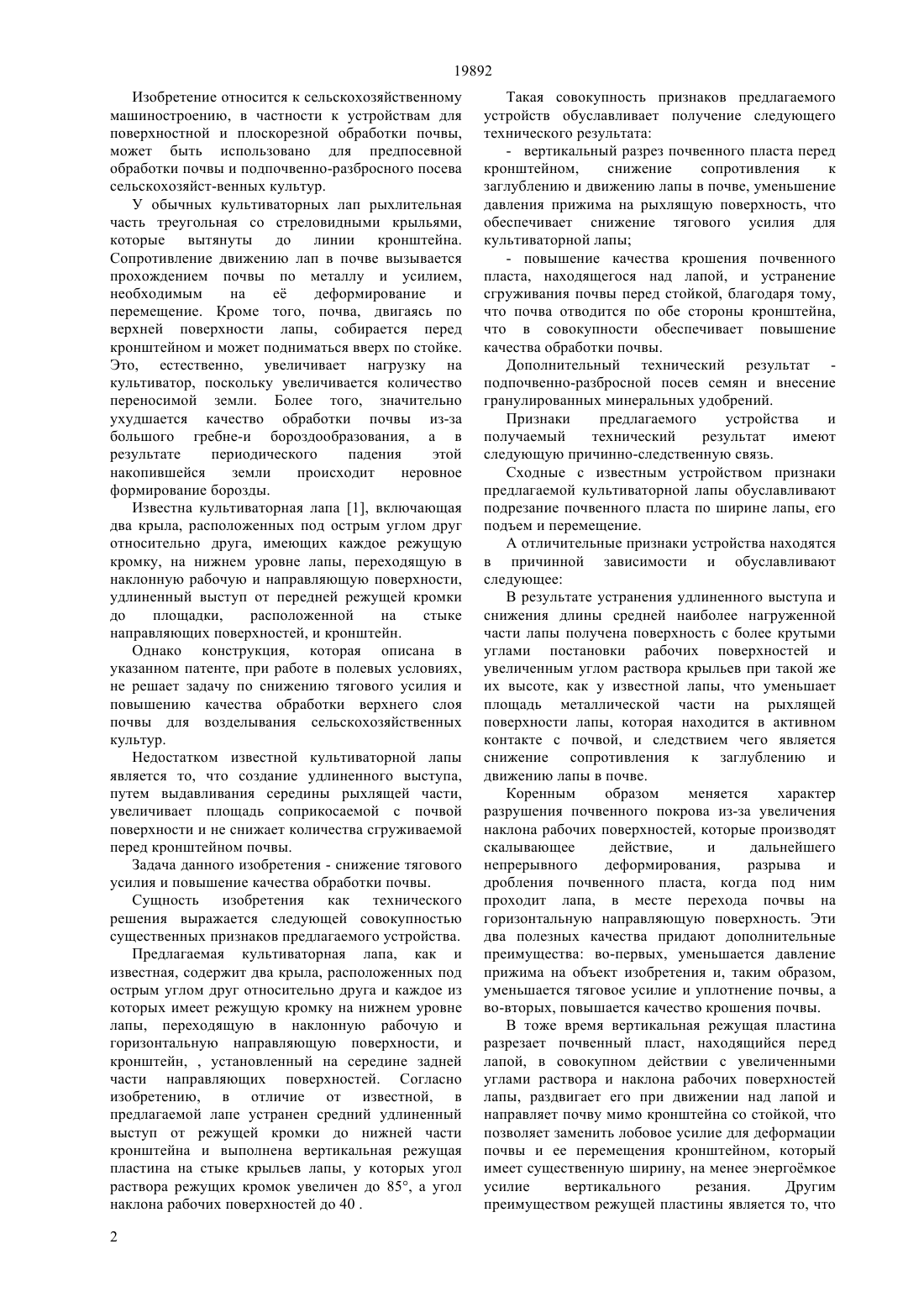

(51) 01 35/10 (2006.01) 01 39/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальная пластина 7, которая имеет высоту от 7 до 12 см от носка лапы и продольный угол наклона режущей кромки 8, равный 15, а крылья 1 и 2 лапы имеют угол раствора 85 и угол наклона рабочей поверхности 4, равный 40. Такая совокупность признаков предлагаемого устройства обуславливает получение следующего технического результата- вертикальный разрез почвенного пласта перед кронштейном 6, снижение сопротивления к заглублению и движению лапы в почве, уменьшение давления прижима на рабочую 4 и направляющую 5 поверхности, что обеспечивает снижение тягового усилия для культиваторной лапы- повышение качества крошения почвенного пласта, находящегося над крыльями 1 и 2 лапы, и устранение сгруживания почвы перед стойкой благодаря тому, что под совокупным действием вертикальной пластины 7 и увеличенных углов раствора и наклона, почва отводится по обе стороны кронштейна 6. Дополнительный технический результат образуемое подлапное пространство позволяет производить подпочвенно-разбросной посев семян или внесение гранулированных минеральных удобрений. 3 ил.(72) Нугманов Адильжан Алдабергенович Гниломедов Владимир Григорьевич Тюрин Анатолий Николаевич(73) Республиканское государственное казенное предприятие Западно-Казахстанский аграрнотехнический университет им. Жангир хана(57) Изобретение относится к сельскохозяйственному машиностроению, в частности как устройство для поверхностной и плоскорезной обработки почвы, а также может быть использовано для предпосевной обработки почвы и подпочвенноразбросного посева сельскохозяйственных культур. Цель изобретения - снижение тягового усилия и повышение качества обработки почвы. Культиваторная лапа содержит два крыла 1 и 2,расположенных под острым углом друг относительно друга, имеющих каждое режущую кромку 3 на нижнем уровне лапы, переходящую в наклонную рабочую 4 и горизонтальную направляющую 5 поверхности, и кронштейн 6. Лапа отличается тем, что перед кронштейном 6 на стыке крыльев 1 и 2 лапы выполнена 19892 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для поверхностной и плоскорезной обработки почвы,может быть использовано для предпосевной обработки почвы и подпочвенно-разбросного посева сельскохозяйст-венных культур. У обычных культиваторных лап рыхлительная часть треугольная со стреловидными крыльями,которые вытянуты до линии кронштейна. Сопротивление движению лап в почве вызывается прохождением почвы по металлу и усилием,необходимым на е деформирование и перемещение. Кроме того, почва, двигаясь по верхней поверхности лапы, собирается перед кронштейном и может подниматься вверх по стойке. Это, естественно, увеличивает нагрузку на культиватор, поскольку увеличивается количество переносимой земли. Более того, значительно ухудшается качество обработки почвы из-за большого гребне-и бороздообразования, а в результате периодического падения этой накопившейся земли происходит неровное формирование борозды. Известна культиваторная лапа 1, включающая два крыла, расположенных под острым углом друг относительно друга, имеющих каждое режущую кромку, на нижнем уровне лапы, переходящую в наклонную рабочую и направляющую поверхности,удлиненный выступ от передней режущей кромки до площадки,расположенной на стыке направляющих поверхностей, и кронштейн. Однако конструкция, которая описана в указанном патенте, при работе в полевых условиях,не решает задачу по снижению тягового усилия и повышению качества обработки верхнего слоя почвы для возделывания сельскохозяйственных культур. Недостатком известной культиваторной лапы является то, что создание удлиненного выступа,путем выдавливания середины рыхлящей части,увеличивает площадь соприкосаемой с почвой поверхности и не снижает количества сгруживаемой перед кронштейном почвы. Задача данного изобретения - снижение тягового усилия и повышение качества обработки почвы. Сущность изобретения как технического решения выражается следующей совокупностью существенных признаков предлагаемого устройства. Предлагаемая культиваторная лапа, как и известная, содержит два крыла, расположенных под острым углом друг относительно друга и каждое из которых имеет режущую кромку на нижнем уровне лапы, переходящую в наклонную рабочую и горизонтальную направляющую поверхности, и кронштейн, , установленный на середине задней части направляющих поверхностей. Согласно изобретению, в отличие от известной, в предлагаемой лапе устранен средний удлиненный выступ от режущей кромки до нижней части кронштейна и выполнена вертикальная режущая пластина на стыке крыльев лапы, у которых угол раствора режущих кромок увеличен до 85, а угол наклона рабочих поверхностей до 40 . 2 Такая совокупность признаков предлагаемого устройств обуславливает получение следующего технического результата- вертикальный разрез почвенного пласта перед кронштейном,снижение сопротивления к заглублению и движению лапы в почве, уменьшение давления прижима на рыхлящую поверхность, что обеспечивает снижение тягового усилия для культиваторной лапы- повышение качества крошения почвенного пласта, находящегося над лапой, и устранение сгруживания почвы перед стойкой, благодаря тому,что почва отводится по обе стороны кронштейна,что в совокупности обеспечивает повышение качества обработки почвы. Дополнительный технический результат подпочвенно-разбросной посев семян и внесение гранулированных минеральных удобрений. Признаки предлагаемого устройства и получаемый технический результат имеют следующую причинно-следственную связь. Сходные с известным устройством признаки предлагаемой культиваторной лапы обуславливают подрезание почвенного пласта по ширине лапы, его подъем и перемещение. А отличительные признаки устройства находятся в причинной зависимости и обуславливают следующее В результате устранения удлиненного выступа и снижения длины средней наиболее нагруженной части лапы получена поверхность с более крутыми углами постановки рабочих поверхностей и увеличенным углом раствора крыльев при такой же их высоте, как у известной лапы, что уменьшает площадь металлической части на рыхлящей поверхности лапы, которая находится в активном контакте с почвой, и следствием чего является снижение сопротивления к заглублению и движению лапы в почве. Коренным образом меняется характер разрушения почвенного покрова из-за увеличения наклона рабочих поверхностей, которые производят скалывающее действие,и дальнейшего непрерывного деформирования,разрыва и дробления почвенного пласта, когда под ним проходит лапа, в месте перехода почвы на горизонтальную направляющую поверхность. Эти два полезных качества придают дополнительные преимущества во-первых, уменьшается давление прижима на объект изобретения и, таким образом,уменьшается тяговое усилие и уплотнение почвы, а во-вторых, повышается качество крошения почвы. В тоже время вертикальная режущая пластина разрезает почвенный пласт, находящийся перед лапой, в совокупном действии с увеличенными углами раствора и наклона рабочих поверхностей лапы, раздвигает его при движении над лапой и направляет почву мимо кронштейна со стойкой, что позволяет заменить лобовое усилие для деформации почвы и ее перемещения кронштейном, который имеет существенную ширину, на менее энергомкое усилие вертикального резания. Другим преимуществом режущей пластины является то, что 19892 она устраняет почвенный клин, образуемый при сгруживании почвы перед кронштейном и стойкой,тем самым уменьшается напряжение трения и, в тоже время, снижается общая потребность в тяговом усилии,а также снижается гребне-и бороздообразование. В конечном результате предлагаемое устройство обеспечивает снижение тягового усилия для культиваторных лап и повышает качество их работы. Создаваемое профилями крыльев лапы и ровным дном борозды свободное подлапное простанство позволяет производить подпочвенноразбросной посев семян зерновых культур и внесение минеральных удобрений. Таким образом,признаки предлагаемой культиваторной лапы существенны, а получаемый технический результат решает поставленную задачу изобретения. Все конструктивные элементы устройства формируются из обычных заготовок и имеют жесткую связь между ними. Изобретение поясняется чертежами. На фиг. 1 изображена схема культиваторной лапы, вид в плане. На фиг. 2 то же самое, вид сбоку. На фиг. 3 сечение А-А на фиг.1. Сведения,подтверждающие возможность реализации заявленного изобретения, заключаются в следующем. Культиваторная лапа содержит два крыла 1 и 2,каждое из которых имеют режущую кромку 3,наклонную рабочую поверхность 4 и горизонтальную направляющую поверхность 5 (см. фиг. 1). Крылья лапы имеют увеличенный угол раствора 2 до 85. Угол наклонарабочей поверхности 4 более крутой, чем у известной лапы,и составляет 40 при той же высоте (см. фиг.3). Ширина лапы равна 400 мм при сохранении е расстановки 330 мм между осями, что обеспечивает перекрытие по 35 мм с обеих сторон. Осевая часть состоит из кронштейна 6 и вертикальной режущей пластины 7 (см. фиг.2). Кронштейн 6 выполнен на задней части горизонтальных направляющих поверхностей 5 и жстко закреплен на расстоянии 1051 мм от носка лапы под углом 1251. На стыке крыльев лапы от кронштейна 6 до носка лапы выполнена вертикальная режущая пластина 7 (см.фиг.1),высота которой Н равна 70120 мм от носка лапы(см. фиг.2). Режущая кромка 8 вертикальной пластины 7 наклонена в продольном направлении от вертикали вперед на угол , равный 15. В задней части вертикальной режущей пластины 7 имеется срез 9 (см. фиг.2), который облегчает свободный доступ к монтажным отверстиям 10 кронштейна 6(см. фиг. 1). Монтажные отверстия 10 выполнены на осевой линии, совмещнной с продольным направлением, что позволяет средствами крепления зафиксировать лапу на стойке культиватора (или сеялки). Культиваторная лапа работает следующим образом. Посредством средств крепления и монтажных отверстий 10 культиваторная лапа крепится кронштейном 6 к стойке. При рабочем ходе культиватора лапа заглубляется до заданной глубины, режущие кромки 3 крыльев лапы 1 и 2 подрезают почву и корни растительности по ширине захвата лапы и,одновременно, режущей кромкой 8 вертикальной пластины 7 почва разрезается в вертикальной плоскости пополам, образуя два почвенных пласта. Когда под этими почвенными пластами проходит рыхлящая часть лапы, почва поднимается по наклонным рабочим поверхностям 4 и дробится за счт эффекта скалывания. В месте перехода почвы с рабочих поверхностей 4 на горизонтальные направляющие поверхности 5 почва подвергается дополнительной деформации, разрыву и крошению,а затем она свободно проходит по направляющим поверхностям 5 и опускается за кромками крыльев лапы, закрывая дно борозды. В тоже самое время в продольном направлении,по осевой линии, деформированные почвенные пласты раздвигаются вертикальной режущей пластиной 7 и, под совокупным действием режущей пластины 7 и рабочих поверхностей 4, рыхлая почва отклоняется по обе стороны кронштейна 6 и стойки. Тем самым снижается усилие, затрачиваемое на уплотнение почвы кронштейном 6, устраняется сгруживание почвы и образование почвенного клина на лапе перед стойкой. При дальнейшем движении культиваторной лапы, под действием бокового подпора почвы, оба рыхлых почвенных потока заходят за стойку и закрывают среднюю часть борозды. Описанная конструкция культиваторной лапы обеспечивает е фронтальное размещение на культиваторах для поверхностной и плоскорезной обработки почвы с расстановкой смежных стоек 300350 мм между их осями. При работе культиваторной лапы, между рыхлящей частью лапы и дном борозды образуется подлапное пространство, которое, при установке на стойке семяпровода и распределительного устройства, позволяет производить подпочвенноразбросной посев семян зерновых культур или внесение гранулированных минеральных удобрений. Культиваторная лапа обеспечивает снижение тягового усилия и повышение качества обработки почвы. Библиографические данные 1. Патент 4, 580, 639. МКИ А 01 В 39/20. Культиваторная лапа/Джонсон. Заявлено 18.01.1984,опубликовано 08.04.1986. (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Культиваторная лапа, включающая два крыла,расположенных под острым углом друг относительно друга, имеющих каждое режущую кромку на нижнем уровне лапы, переходящую в наклонную рабочую и горизонтальную направляющие поверхности,и кронштейн,3 19892 выполненный на задней части стыка направляющих поверхностей крыльев, отличающаяся тем, что перед кронштейном на стыке крыльев лапы выполнена вертикальная пластина, которая имеет высоту 70.120 мм от носка лапы и продольный угол наклона режущей кромки 15, крылья лапы имеют угол раствора 85 и угол наклона рабочих поверхностей 40.
