Способ извлечения фосфора из шламов

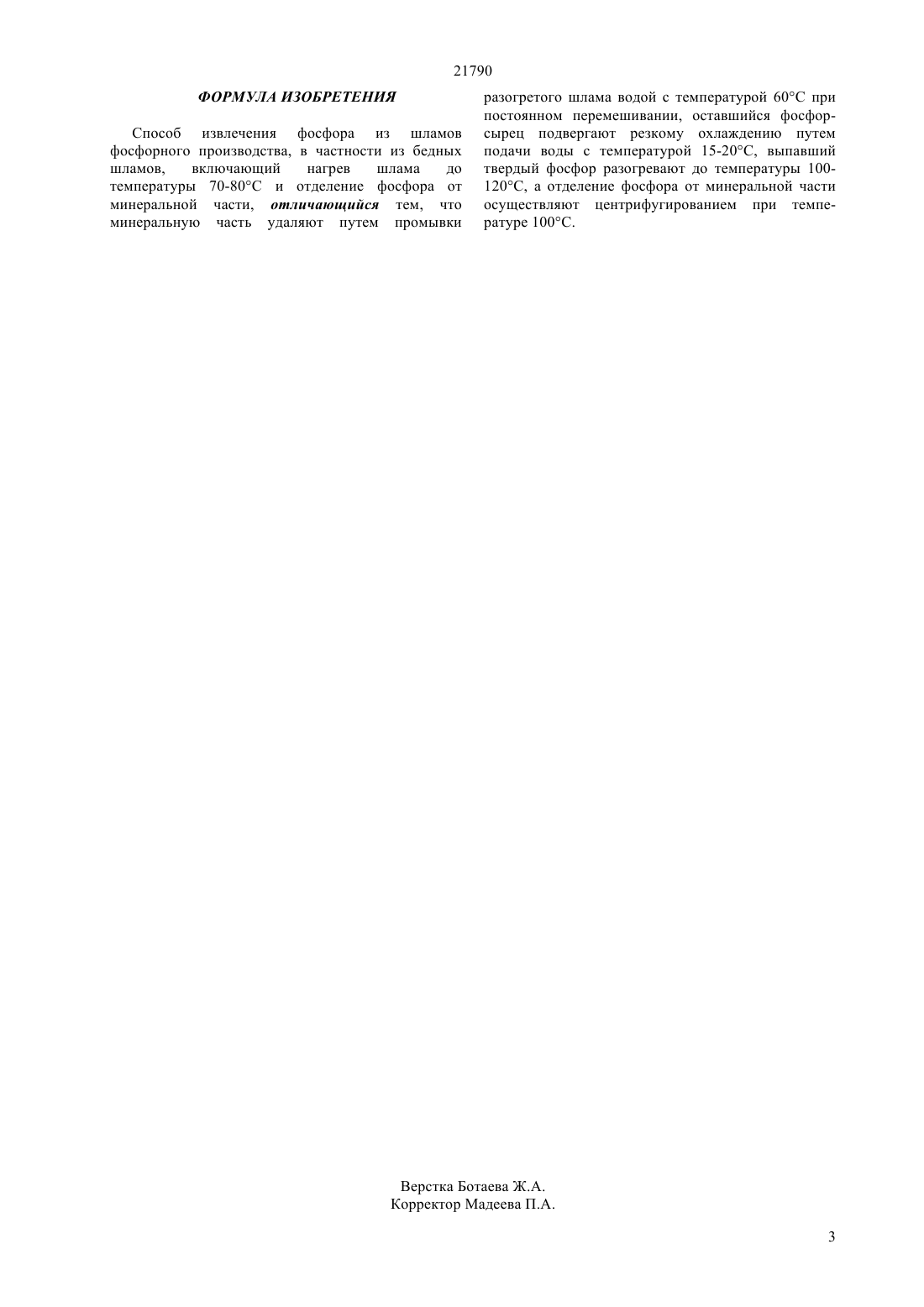

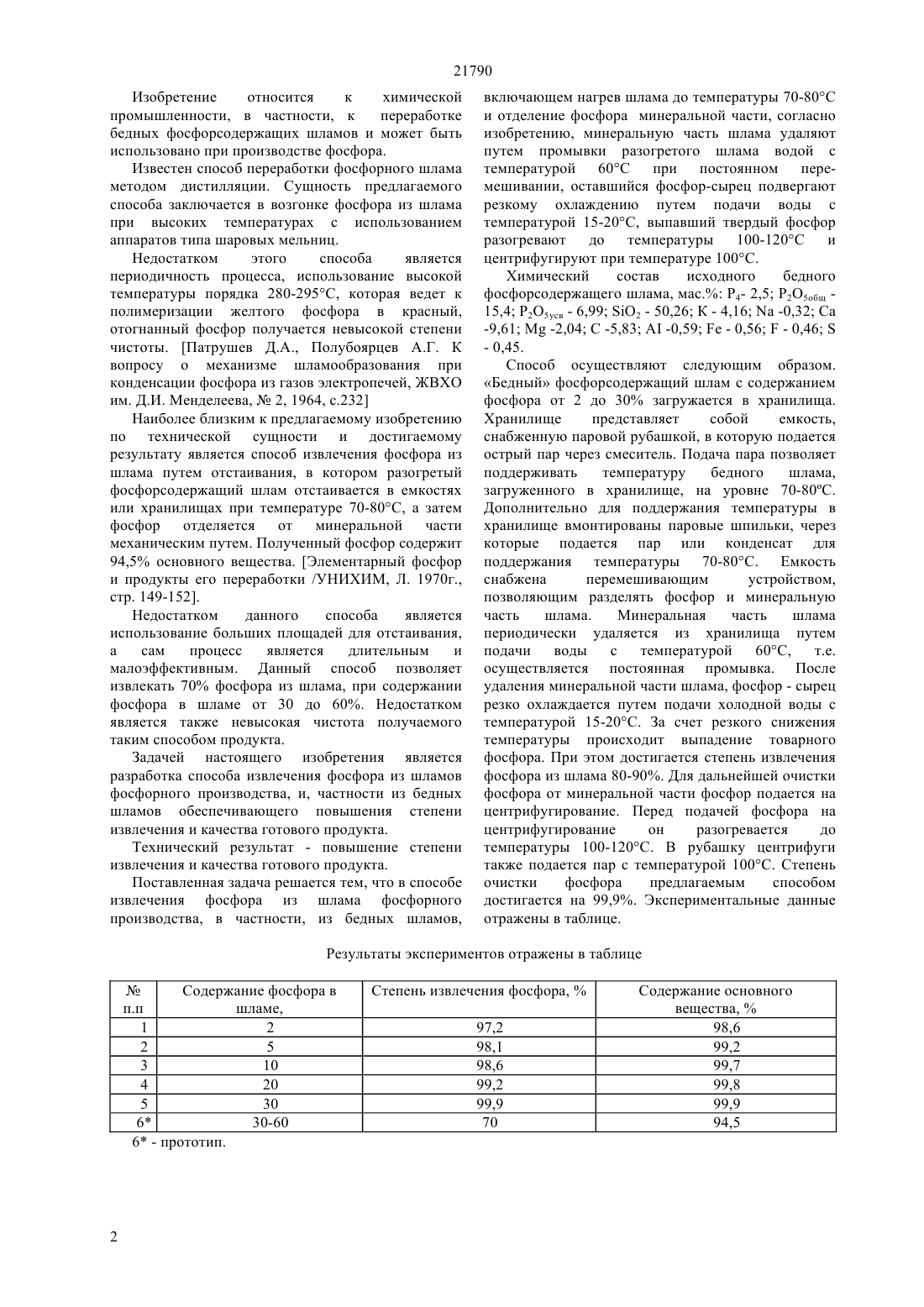

(51) 01 25/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложен способ извлечения фосфора из шламов фосфорного производства, в частности, из бедных шламов, включающий разогрев шлама до температуры 70-80 С и отделение фосфора от минеральной части,в котором удаление минеральной части шлама осуществляют путем промывки водой с температурой 60 С при постоянном перемешивании, затем применяют резкое охлаждение водой с температурой 15-20 С оставшегося фосфора - сырца для выпадения фосфора, проводят разогрев твердого фосфора до 120 С с подачей его на центрифугирование при температуре 100 С. Способ позволяет получить фосфор с содержанием основного вещества 99,9. Степень излечения 99,9.(72) Нугманов Аскар Абильдаевич Батькаев Рашид Ибрагимович Батькаев Искандар Ибрагимович Шевченко Виталий Алексеевич(54) СПОСОБ ИЗВЛЕЧЕНИЯ ФОСФОРА ИЗ ШЛАМОВ(57) Изобретение относится к химической промышленности, в частности, к переработке бедных фосфорсодержащих шламов и может быть использовано при производстве фосфора. 21790 Изобретение относится к химической промышленности, в частности, к переработке бедных фосфорсодержащих шламов и может быть использовано при производстве фосфора. Известен способ переработки фосфорного шлама методом дистилляции. Сущность предлагаемого способа заключается в возгонке фосфора из шлама при высоких температурах с использованием аппаратов типа шаровых мельниц. Недостатком этого способа является периодичность процесса, использование высокой температуры порядка 280-295 С, которая ведет к полимеризации желтого фосфора в красный,отогнанный фосфор получается невысокой степени чистоты. Патрушев Д.А., Полубоярцев А.Г. К вопросу о механизме шламообразования при конденсации фосфора из газов электропечей, ЖВХО им. Д.И. Менделеева,2, 1964, с.232 Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ извлечения фосфора из шлама путем отстаивания, в котором разогретый фосфорсодержащий шлам отстаивается в емкостях или хранилищах при температуре 70-80 С, а затем фосфор отделяется от минеральной части механическим путем. Полученный фосфор содержит 94,5 основного вещества. Элементарный фосфор и продукты его переработки /УНИХИМ, Л. 1970 г.,стр. 149-152. Недостатком данного способа является использование больших площадей для отстаивания,а сам процесс является длительным и малоэффективным. Данный способ позволяет извлекать 70 фосфора из шлама, при содержании фосфора в шламе от 30 до 60. Недостатком является также невысокая чистота получаемого таким способом продукта. Задачей настоящего изобретения является разработка способа извлечения фосфора из шламов фосфорного производства, и, частности из бедных шламов обеспечивающего повышения степени извлечения и качества готового продукта. Технический результат - повышение степени извлечения и качества готового продукта. Поставленная задача решается тем, что в способе извлечения фосфора из шлама фосфорного производства, в частности, из бедных шламов, включающем нагрев шлама до температуры 70-80 С и отделение фосфора минеральной части, согласно изобретению, минеральную часть шлама удаляют путем промывки разогретого шлама водой с температурой 60 С при постоянном перемешивании, оставшийся фосфор-сырец подвергают резкому охлаждению путем подачи воды с температурой 15-20 С, выпавший твердый фосфор разогревают до температуры 100-120 С и центрифугируют при температуре 100 С. Химический состав исходного бедного фосфорсодержащего шлама, мас. Р 4- 2,5 Р 2 О 5 общ 15,4 Р 2 О 5 усв - 6,99 2 - 50,26 К - 4,16-0,32 Са- 0,45. Способ осуществляют следующим образом. Бедный фосфорсодержащий шлам с содержанием фосфора от 2 до 30 загружается в хранилища. Хранилище представляет собой емкость,снабженную паровой рубашкой, в которую подается острый пар через смеситель. Подача пара позволяет поддерживать температуру бедного шлама,загруженного в хранилище, на уровне 70-80 С. Дополнительно для поддержания температуры в хранилище вмонтированы паровые шпильки, через которые подается пар или конденсат для поддержания температуры 70-80 С. Емкость снабжена перемешивающим устройством,позволяющим разделять фосфор и минеральную часть шлама. Минеральная часть шлама периодически удаляется из хранилища путем подачи воды с температурой 60 С, т.е. осуществляется постоянная промывка. После удаления минеральной части шлама, фосфор - сырец резко охлаждается путем подачи холодной воды с температурой 15-20 С. За счет резкого снижения температуры происходит выпадение товарного фосфора. При этом достигается степень извлечения фосфора из шлама 80-90. Для дальнейшей очистки фосфора от минеральной части фосфор подается на центрифугирование. Перед подачей фосфора на центрифугирование он разогревается до температуры 100-120 С. В рубашку центрифуги также подается пар с температурой 100 С. Степень очистки фосфора предлагаемым способом достигается на 99,9. Экспериментальные данные отражены в таблице. Результаты экспериментов отражены в таблице 21790 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ извлечения фосфора из шламов фосфорного производства, в частности из бедных шламов,включающий нагрев шлама до температуры 70-80 С и отделение фосфора от минеральной части, отличающийся тем, что минеральную часть удаляют путем промывки разогретого шлама водой с температурой 60 С при постоянном перемешивании, оставшийся фосфорсырец подвергают резкому охлаждению путем подачи воды с температурой 15-20 С, выпавший твердый фосфор разогревают до температуры 100120 С, а отделение фосфора от минеральной части осуществляют центрифугированием при температуре 100 С.
