Растворимый полинафтоиленимид в качестве термостойкого материала и способ получения растворимого полинафтоиленимида

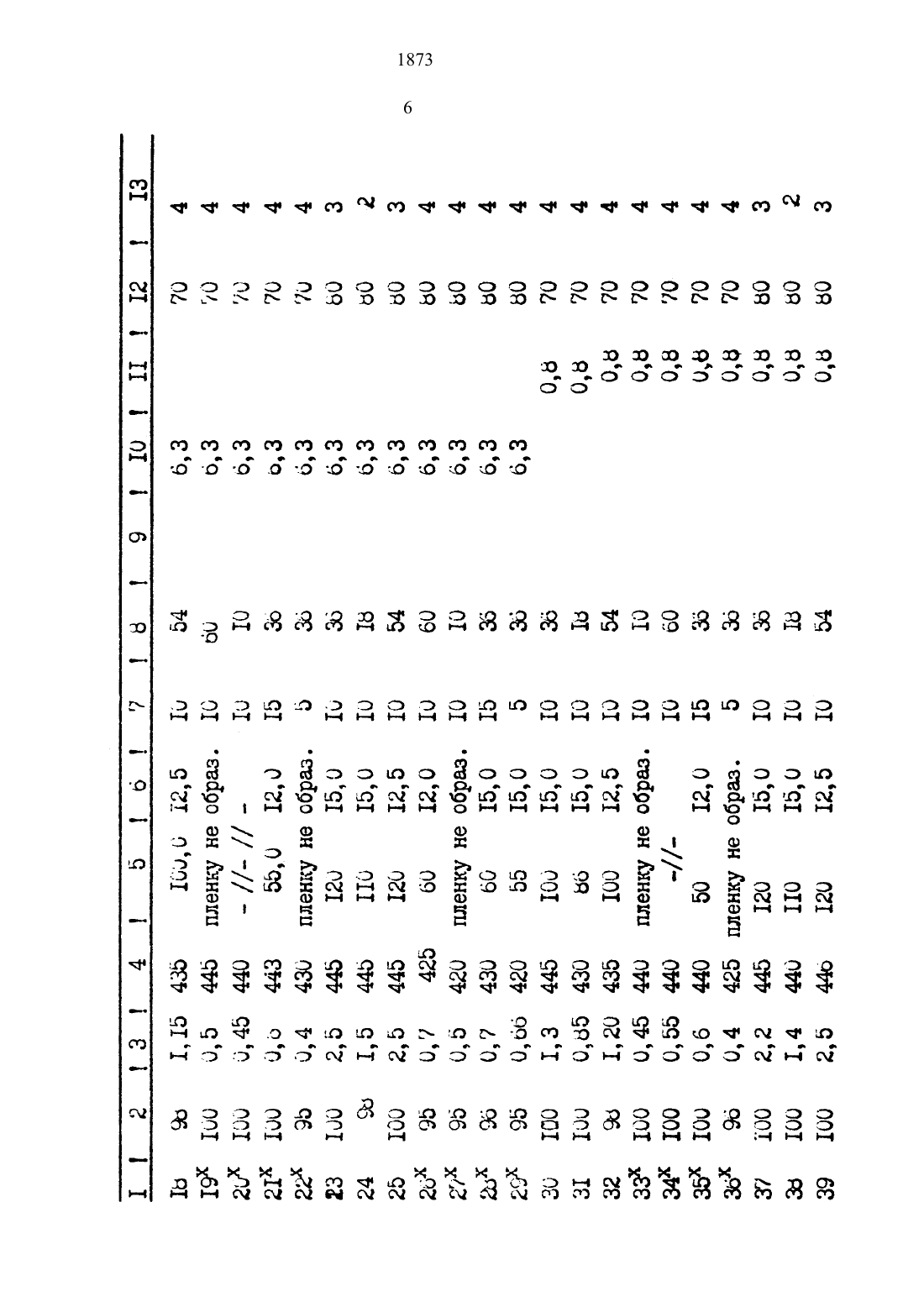

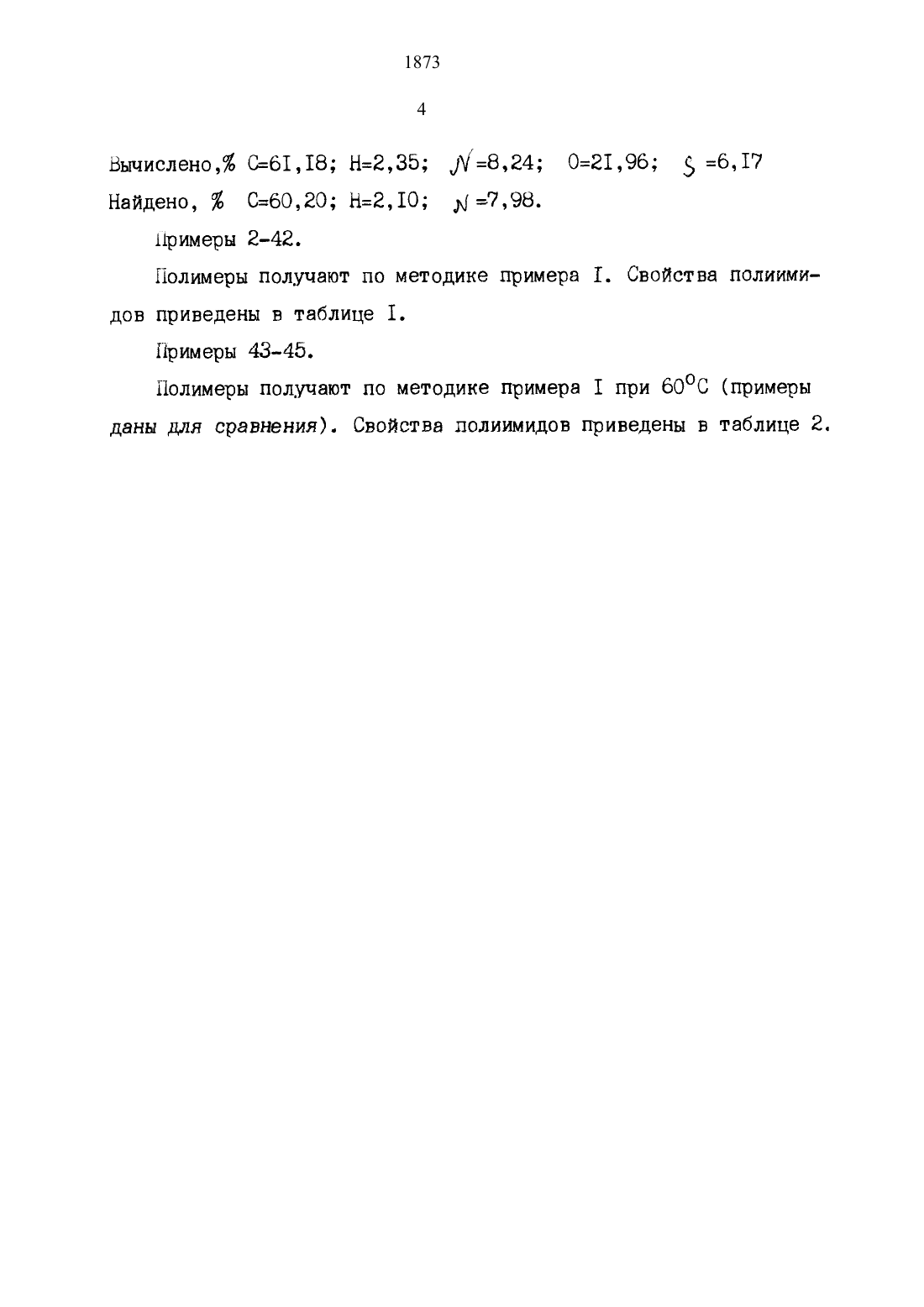

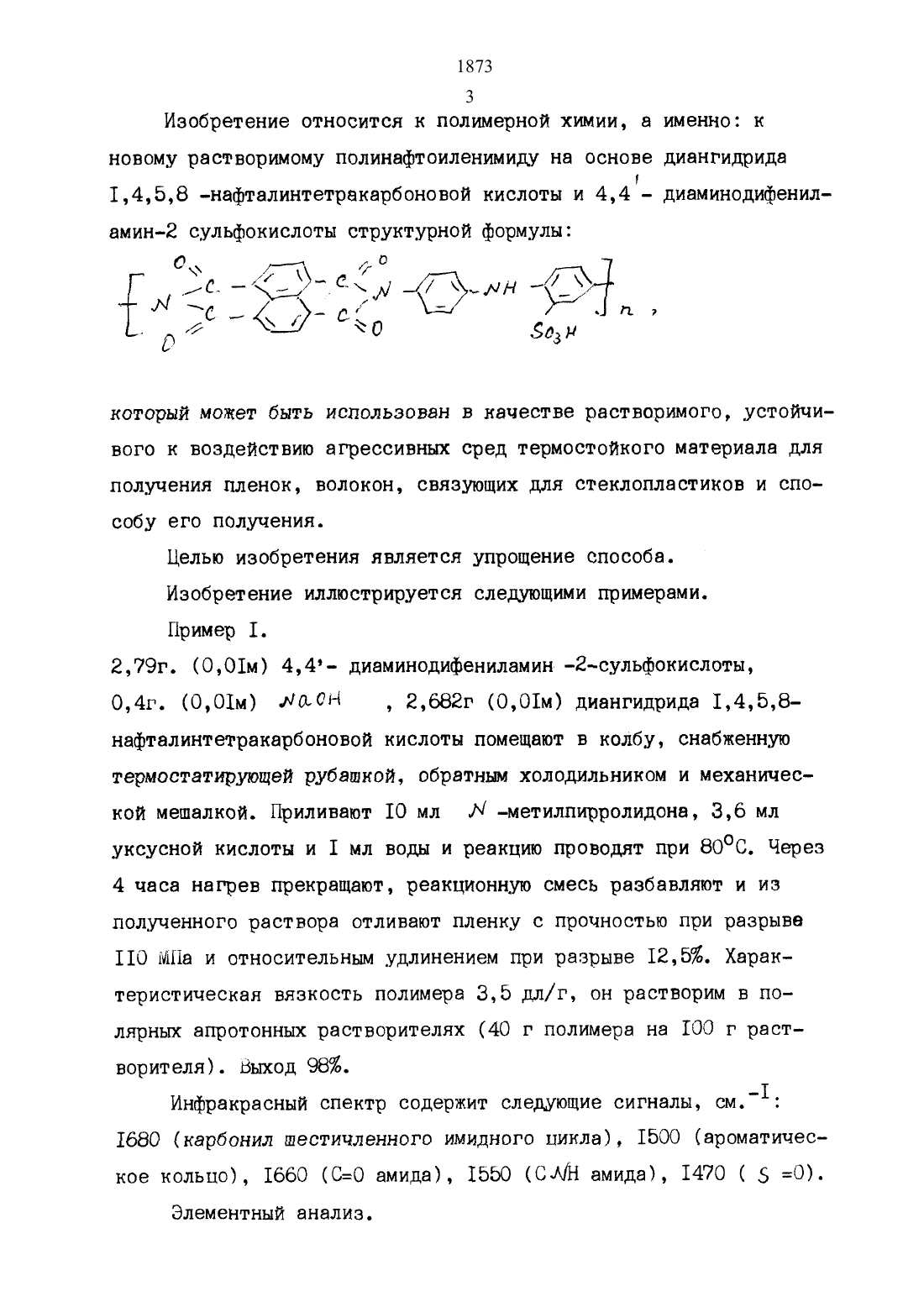

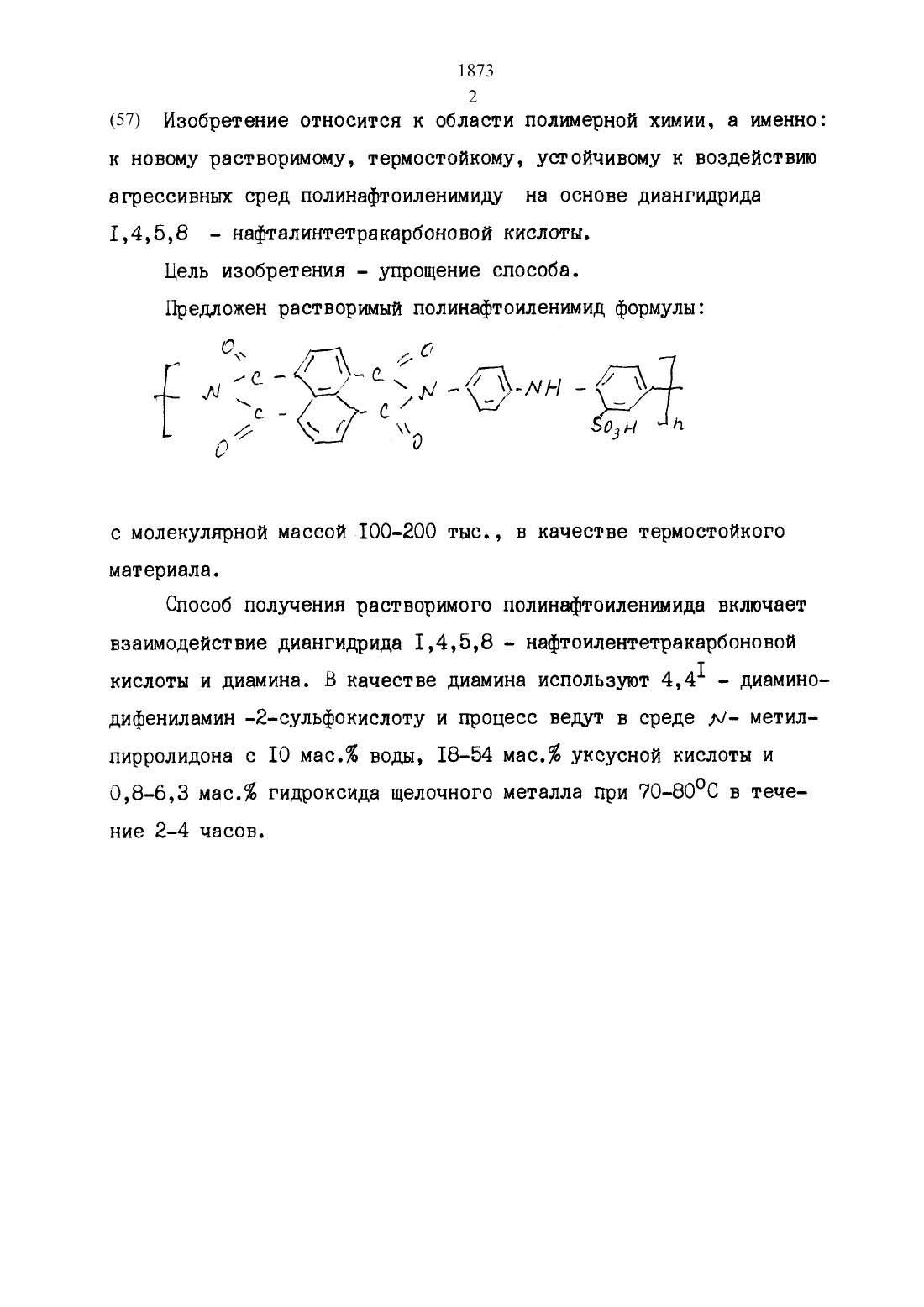

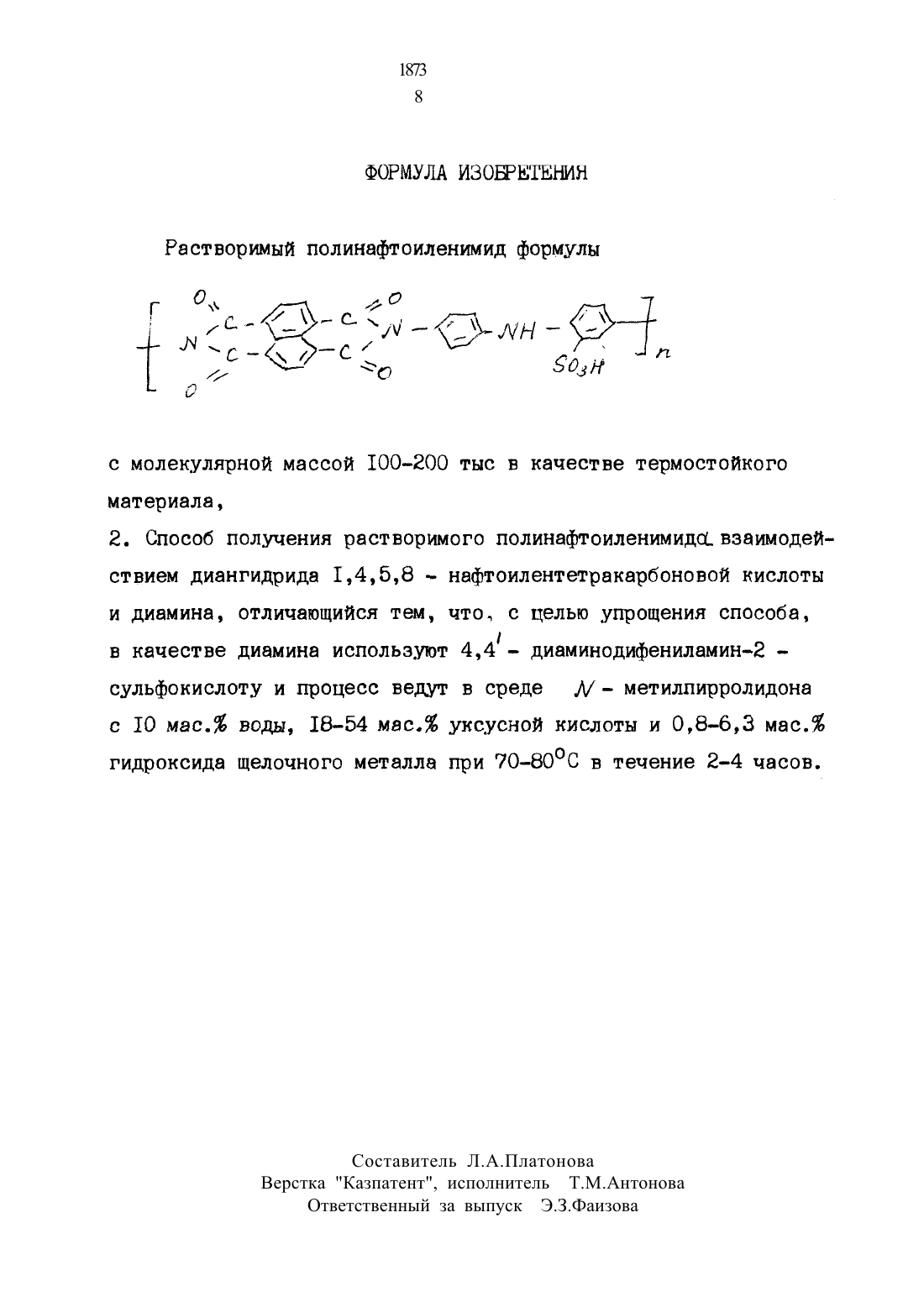

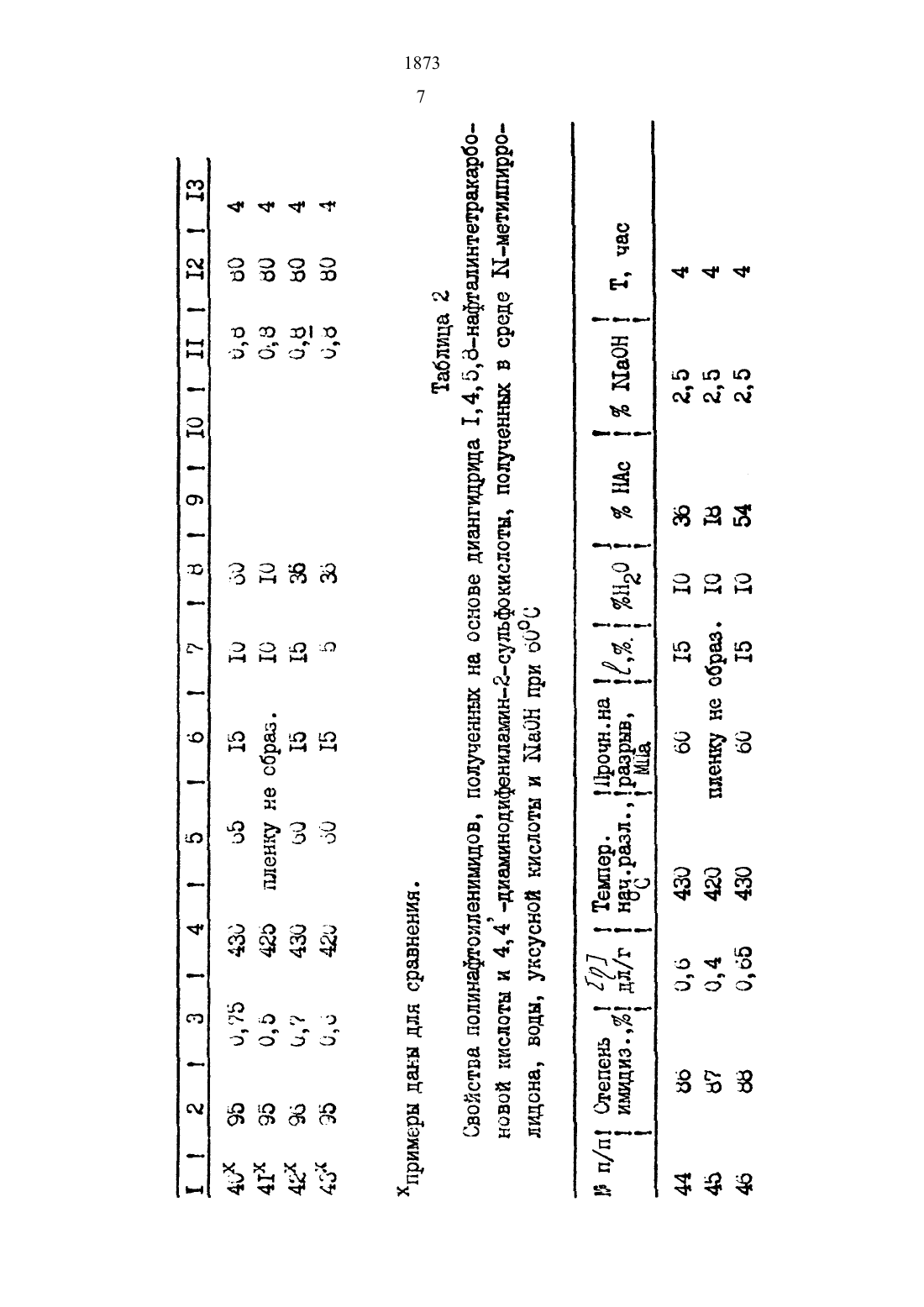

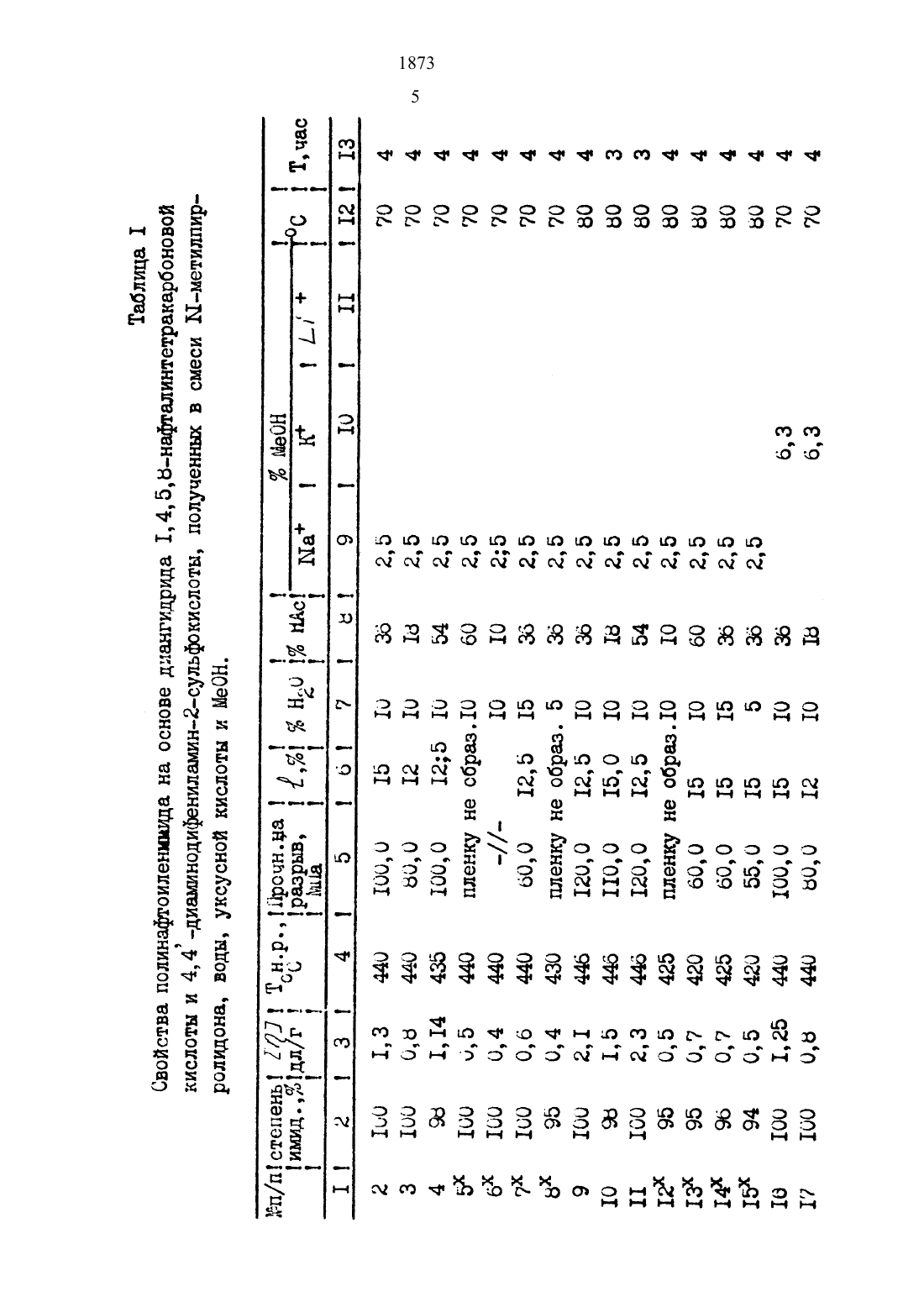

к новому растворимому, термостойкому, устойчивому к воздействию агрессивных сред полинафтоиленимиду на основе диангидрида 1,458 - нафталинтетракарбоновой кислоты.Предложен растворимый полинафтоиленимид формулыСпособ получения растворимого полинафтоиленимида включает взаимодействие диангидрида 145,8 - нафтоилентетракарбоновой кислоты и диамина. В качестве диамина используют 4,41 диаминодифениламин -2-сульфокислоту и процесс ведут в среде ы- метилпирролидона с 10 мас. воды, 18-54 мас. уксусной кислоты и 0,8-6,3 мас. гидроксида щелочного металла при 70-8 ОС в тече ние 24 часов.новому растворимому полинафтоиленимиду на основе диангидрида г 1,45,8 -нафталинтетракарбоновой кислоты и 4,4 - диаминодифенил амин-2 сульфокислоты структурной формулыкоторый может быть использован в качестве растворимого, устойчивого к воздействию агрессивных сред термостойкого материала для получения пленок, волокон, связующих для стеклоплаотиков и способу его получения. Целью изобретения является упрощение способа. Изобретение иллюстрируется следующими примерами. Пример 1 .2,79 г. (001 м) 44 диаминодифениламин -2 сульфокислоты, О 4 г. (О,01 м) .Н 0.0 Н , 2,б 82 г (0,О 1 м) диангидрида 14,5,8 нафталинтетранарбоновой кислоты помещают в колбу, снабженную термостатирующей рубашкой, обратнм холодильником и механической мешалкой. Приливают 10 мл /4 -метилпирролидона, 3,6 мл уксусной кислоты и 1 мл воды и реакцию проводят при 80 С. Через 4 часа нагрев прекращают, реакционную смесь разбавляют и из полученного раствора отливают пленку с прочностью при разрыве 110 МПа и относительным удлинением при разрыве 12,5. Характеристическая вязкость полимера 3,5 дл/г, он растворим в полярных апротонных растворителях (40 г полимера на 100 г растворителя). Выход 98.Инфракрасный спектр содержит следующие сигналы, см.1 1680 (карбонил шестичленного имидного цикла), 1500 (ароматичес кое кольцо), 1660 (С 0 амида), 1550 (СИЧН амида), 1470 ( 5 0).Полимеры получают по методике примера 1. Свойства полиими дов приведены В таблице 1.Полимеры получают по методике примера 1 при 6000 (примерыданы для сравнения). Свойства полиимидов приведены в таблице 2.ч 2. т ю юн он мы о за эчч а зон д ч оь та от он В э зон эчч щшц зон 3 ч ею м. ют ю В 9.8 ошч Но чш ън ч ою Нм 8 В В Чаю ющч от хчн ч ею Чы 8 он В обо сыч на мы ч от а он отзыве ш чашка юшч но З В м от а чщ он Чин один ючч Чш Зн П м ою На а он они за ючч 3 а он ч от а ют он Чин один ючч м. за ш ч 2. а 8 ю за Ф щш отч ча а ъ ч Е. а ют В а мы 35 очч Чо од к. ч оь 3 3 В Т очч ча Зн ъ ч 2. Чы 8 эно Ф щш очч э за ъ ч Е. а чю З тын 9.2 ююч чнц З ч ч Е. ю ш З 2 мы э оп очч а за т ч 2. л щ от а В э 53 эчч т н ад м 25. Щ 3 ш ь ь э ю ч ш ы н ош.а о К ы шыя о за . .щзмжшц 3 Щ р ццыч дожа ч .зэчв мкм дщшвввхцд.щош 2 заскоки аощоъоиъ знаю .щщоцчощвоюощооцщыщцвовщыцынавщлю.ю.ч.н чцчцычьшшпц шщощоо шт шцяящшцаоавющацоц щщвовощо
