Тренажер для скалолазания

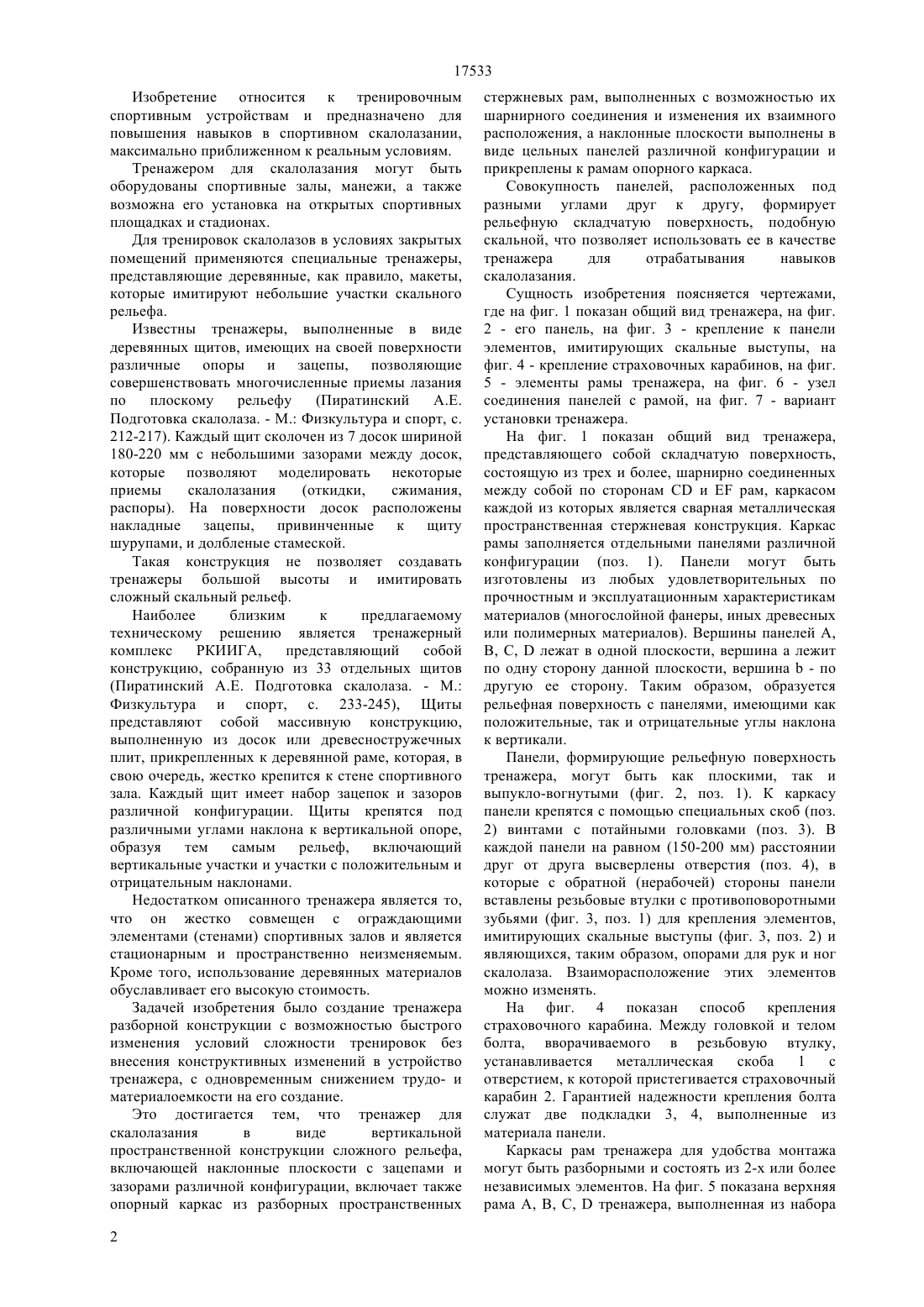

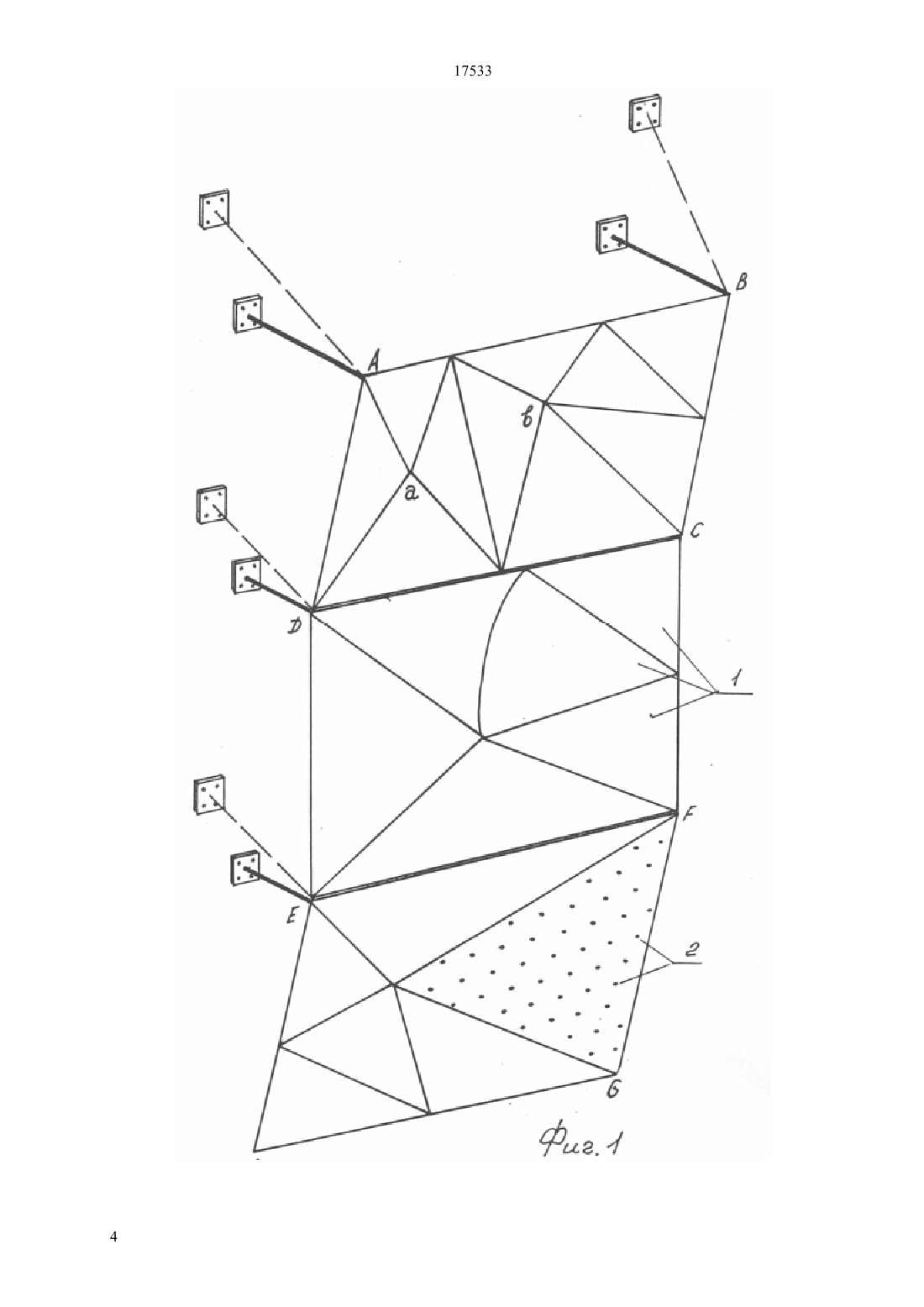

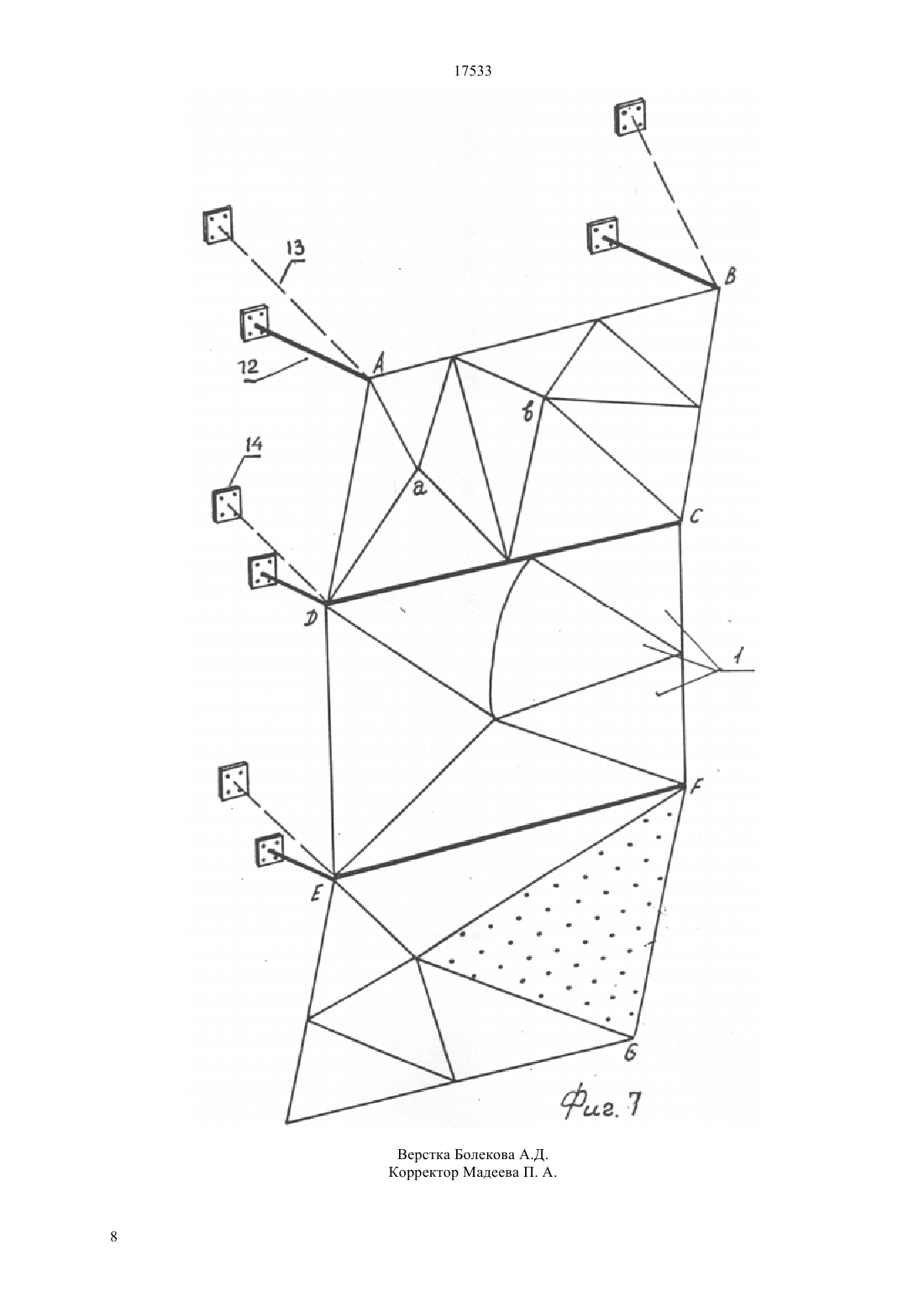

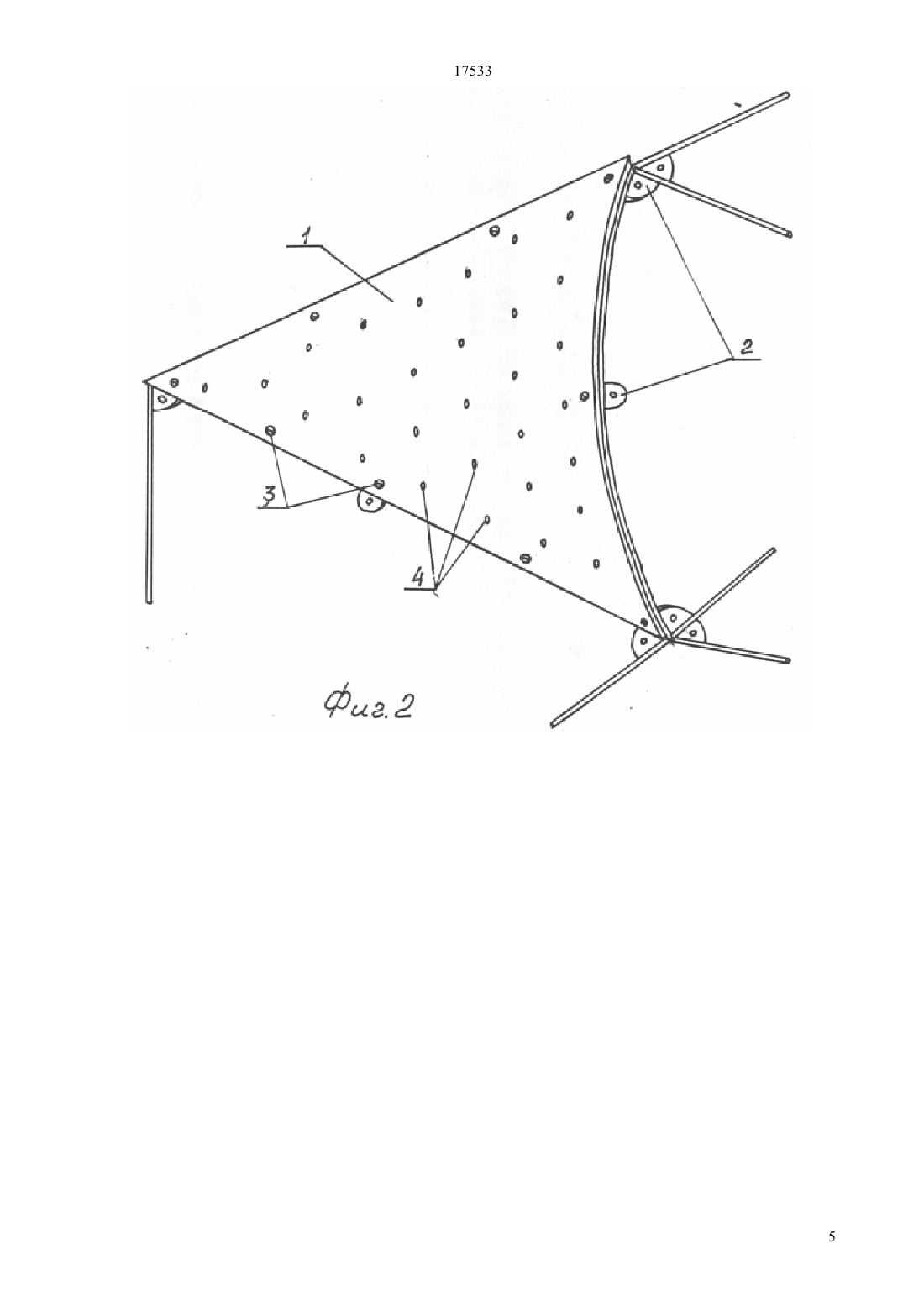

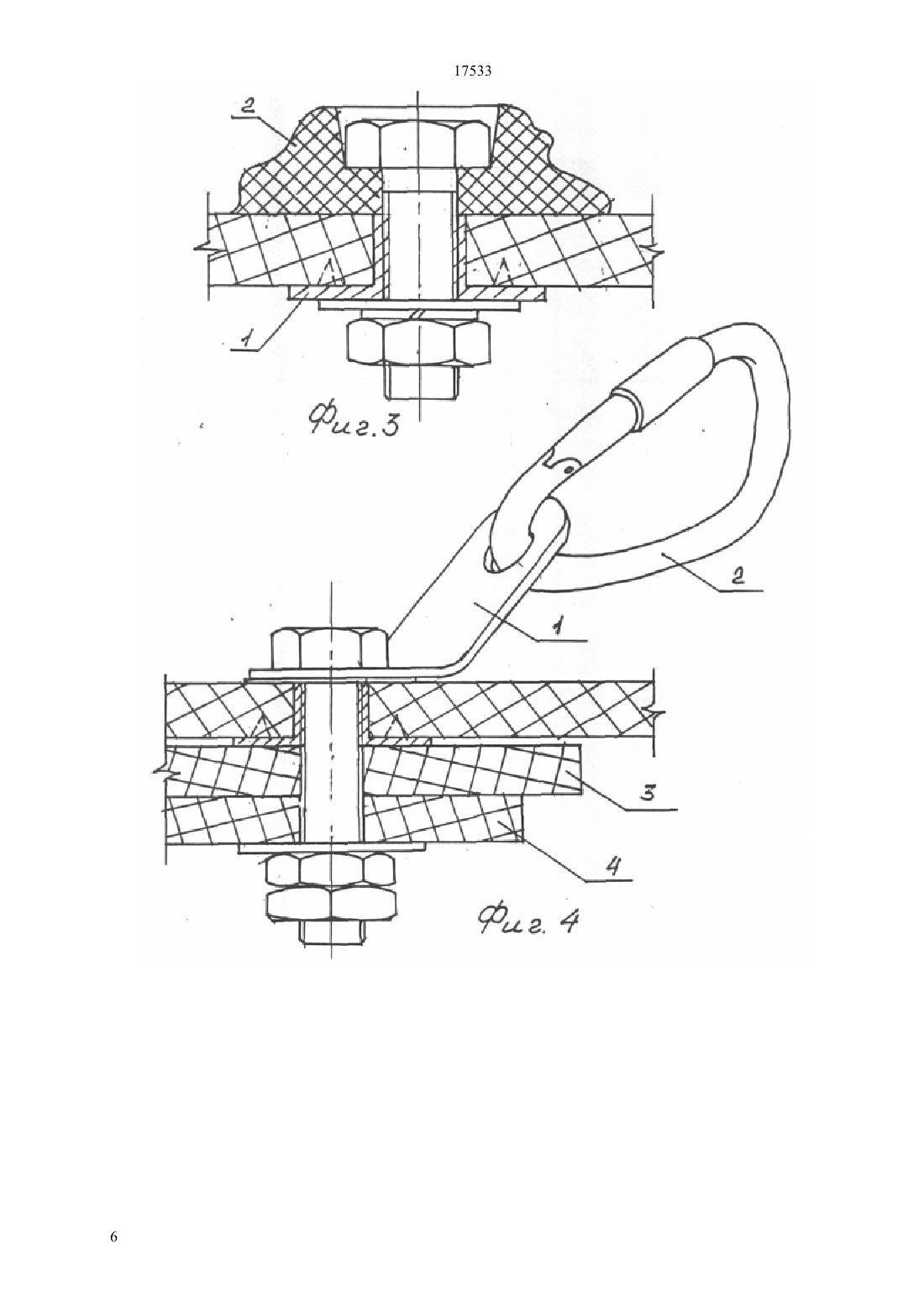

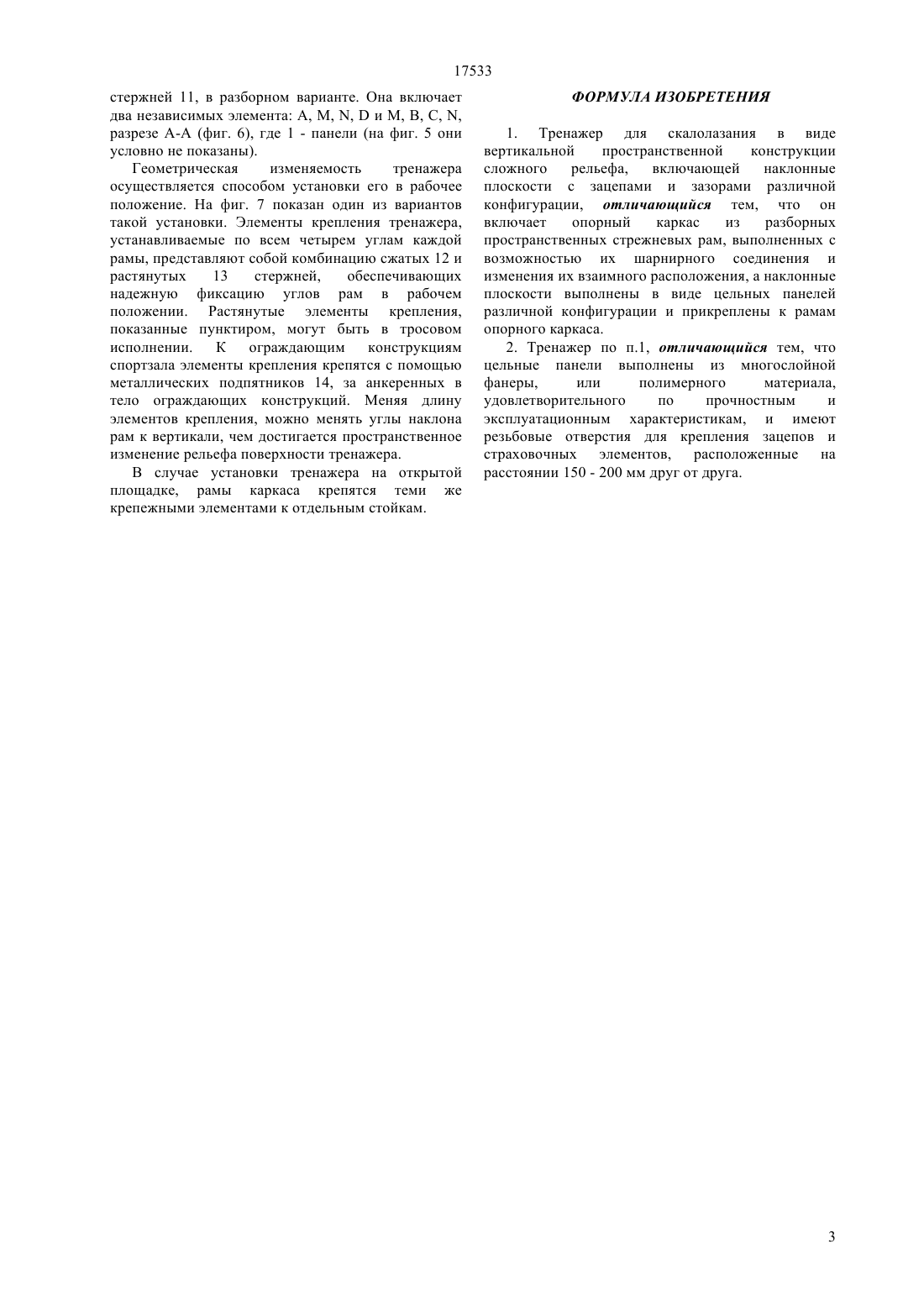

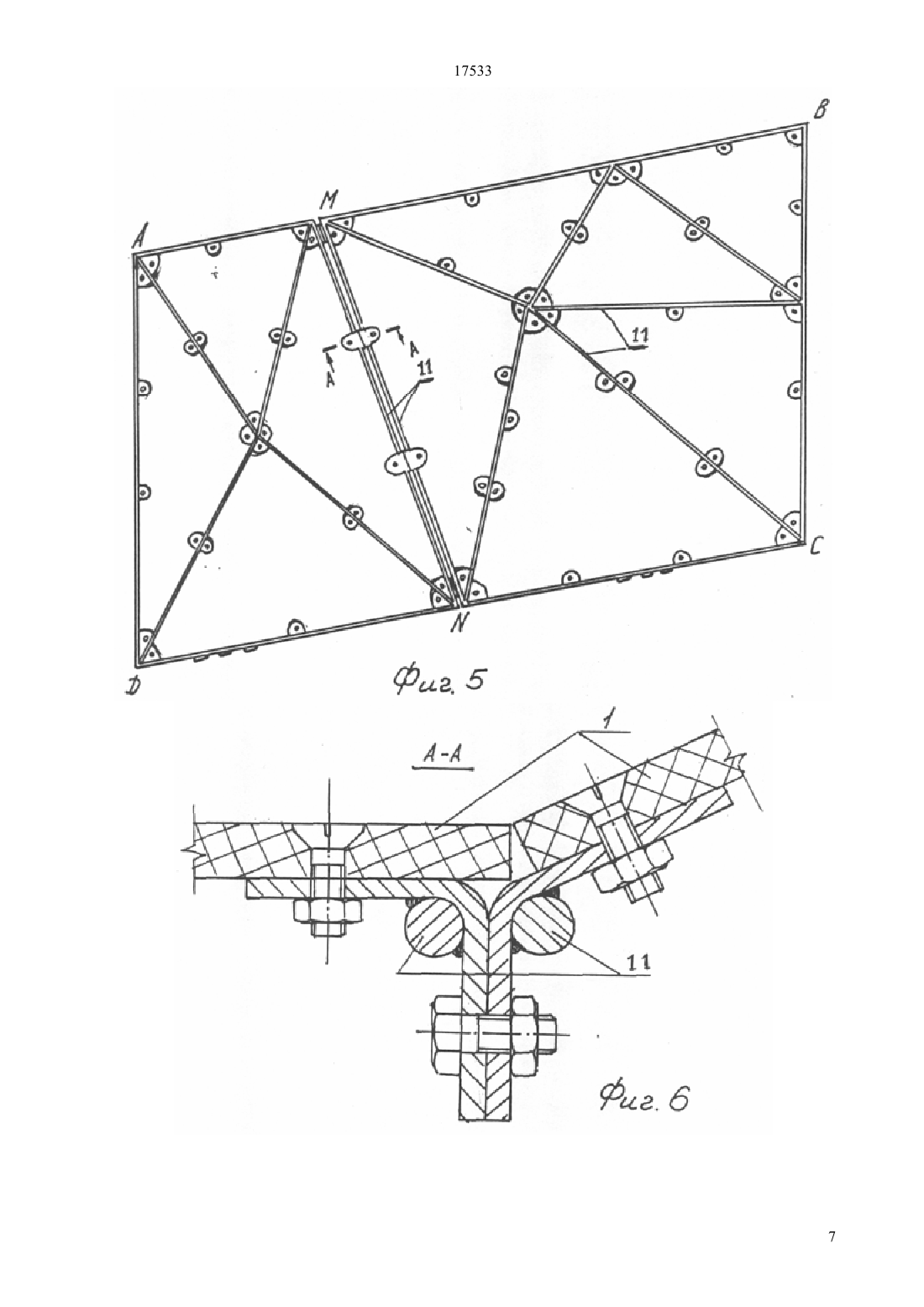

(51) А 63 В 9/00 (2006.01) 63 29/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ повышения навыков в спортивном скалолазании максимально приближенном к реальным условиям. Техническим результатом является возможность быстрого изменения условий тренировки. Это достигается тем, что тренажер для скалолазания в виде вертикальной пространственной конструкции сложного рельефа,включающей наклонные плоскости с зацепами и зазорами различной конфигурации, включает также опорный каркас из разборных пространственных стержневых рам, выполненных с возможностью их шарнирного соединения и изменения их взаимного расположения, а наклонные плоскости выполнены в виде цельных панелей различной конфигурации и прикреплены к рамам опорного каркаса. Цельные панели могут быть выполнены из многослойной фанеры, или полимерного материала,удовлетворительного по прочностным и эксплуатационным характеристикам, и имеют резьбовые отверстия для крепления зацепов и страховочных элементов, расположенные на расстоянии 150-200 мм друг от друга.(72) Луцкий Лев Моисеевич Брякин Сергей Васильевич Гриневич Денис Олегович Лозовой Виктор Николаевич(57) Изобретение относится к тренировочным спортивным устройствам и предназначено для 17533 Изобретение относится к тренировочным спортивным устройствам и предназначено для повышения навыков в спортивном скалолазании,максимально приближенном к реальным условиям. Тренажером для скалолазания могут быть оборудованы спортивные залы, манежи, а также возможна его установка на открытых спортивных площадках и стадионах. Для тренировок скалолазов в условиях закрытых помещений применяются специальные тренажеры,представляющие деревянные, как правило, макеты,которые имитируют небольшие участки скального рельефа. Известны тренажеры, выполненные в виде деревянных щитов, имеющих на своей поверхности различные опоры и зацепы, позволяющие совершенствовать многочисленные приемы лазания по плоскому рельефу(Пиратинский А.Е. Подготовка скалолаза. - М. Физкультура и спорт, с. 212-217). Каждый щит сколочен из 7 досок шириной 180-220 мм с небольшими зазорами между досок,которые позволяют моделировать некоторые приемы скалолазания(откидки,сжимания,распоры). На поверхности досок расположены накладные зацепы, привинченные к щиту шурупами, и долбленые стамеской. Такая конструкция не позволяет создавать тренажеры большой высоты и имитировать сложный скальный рельеф. Наиболее близким к предлагаемому техническому решению является тренажерный комплекс РКИИГА,представляющий собой конструкцию, собранную из 33 отдельных щитов(Пиратинский А.Е. Подготовка скалолаза. - М. Физкультура и спорт, с. 233-245), Щиты представляют собой массивную конструкцию,выполненную из досок или древесностружечных плит, прикрепленных к деревянной раме, которая, в свою очередь, жестко крепится к стене спортивного зала. Каждый щит имеет набор зацепок и зазоров различной конфигурации. Щиты крепятся под различными углами наклона к вертикальной опоре,образуя тем самым рельеф,включающий вертикальные участки и участки с положительным и отрицательным наклонами. Недостатком описанного тренажера является то,что он жестко совмещен с ограждающими элементами (стенами) спортивных залов и является стационарным и пространственно неизменяемым. Кроме того, использование деревянных материалов обуславливает его высокую стоимость. Задачей изобретения было создание тренажера разборной конструкции с возможностью быстрого изменения условий сложности тренировок без внесения конструктивных изменений в устройство тренажера, с одновременным снижением трудо- и материалоемкости на его создание. Это достигается тем, что тренажер для скалолазания в виде вертикальной пространственной конструкции сложного рельефа,включающей наклонные плоскости с зацепами и зазорами различной конфигурации, включает также опорный каркас из разборных пространственных 2 стержневых рам, выполненных с возможностью их шарнирного соединения и изменения их взаимного расположения, а наклонные плоскости выполнены в виде цельных панелей различной конфигурации и прикреплены к рамам опорного каркаса. Совокупность панелей, расположенных под разными углами друг к другу, формирует рельефную складчатую поверхность, подобную скальной, что позволяет использовать ее в качестве тренажера для отрабатывания навыков скалолазания. Сущность изобретения поясняется чертежами,где на фиг. 1 показан общий вид тренажера, на фиг. 2 - его панель, на фиг. 3 - крепление к панели элементов, имитирующих скальные выступы, на фиг. 4 - крепление страховочных карабинов, на фиг. 5 - элементы рамы тренажера, на фиг. 6 - узел соединения панелей с рамой, на фиг. 7 - вариант установки тренажера. На фиг. 1 показан общий вид тренажера,представляющего собой складчатую поверхность,состоящую из трех и более, шарнирно соединенных между собой по сторонамирам, каркасом каждой из которых является сварная металлическая пространственная стержневая конструкция. Каркас рамы заполняется отдельными панелями различной конфигурации (поз. 1). Панели могут быть изготовлены из любых удовлетворительных по прочностным и эксплуатационным характеристикам материалов (многослойной фанеры, иных древесных или полимерных материалов). Вершины панелей А,В, С,лежат в одной плоскости, вершина а лежит по одну сторону данной плоскости, вершина- по другую ее сторону. Таким образом, образуется рельефная поверхность с панелями, имеющими как положительные, так и отрицательные углы наклона к вертикали. Панели, формирующие рельефную поверхность тренажера, могут быть как плоскими, так и выпукло-вогнутыми (фиг. 2, поз. 1). К каркасу панели крепятся с помощью специальных скоб (поз. 2) винтами с потайными головками (поз. 3). В каждой панели на равном (150-200 мм) расстоянии друг от друга высверлены отверстия (поз. 4), в которые с обратной (нерабочей) стороны панели вставлены резьбовые втулки с противоповоротными зубьями (фиг. 3, поз. 1) для крепления элементов,имитирующих скальные выступы (фиг. 3, поз. 2) и являющихся, таким образом, опорами для рук и ног скалолаза. Взаиморасположение этих элементов можно изменять. На фиг. 4 показан способ крепления страховочного карабина. Между головкой и телом болта, вворачиваемого в резьбовую втулку,устанавливается металлическая скоба 1 с отверстием, к которой пристегивается страховочный карабин 2. Гарантией надежности крепления болта служат две подкладки 3, 4, выполненные из материала панели. Каркасы рам тренажера для удобства монтажа могут быть разборными и состоять из 2-х или более независимых элементов. На фиг. 5 показана верхняя рама А, В, С,тренажера, выполненная из набора 17533 стержней 11, в разборном варианте. Она включает два независимых элемента А, М, ,и М, В, С, ,разрезе А-А (фиг. 6), где 1 - панели (на фиг. 5 они условно не показаны). Геометрическая изменяемость тренажера осуществляется способом установки его в рабочее положение. На фиг. 7 показан один из вариантов такой установки. Элементы крепления тренажера,устанавливаемые по всем четырем углам каждой рамы, представляют собой комбинацию сжатых 12 и растянутых 13 стержней,обеспечивающих надежную фиксацию углов рам в рабочем положении. Растянутые элементы крепления,показанные пунктиром, могут быть в тросовом исполнении. К ограждающим конструкциям спортзала элементы крепления крепятся с помощью металлических подпятников 14, за анкеренных в тело ограждающих конструкций. Меняя длину элементов крепления, можно менять углы наклона рам к вертикали, чем достигается пространственное изменение рельефа поверхности тренажера. В случае установки тренажера на открытой площадке, рамы каркаса крепятся теми же крепежными элементами к отдельным стойкам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тренажер для скалолазания в виде вертикальной пространственной конструкции сложного рельефа,включающей наклонные плоскости с зацепами и зазорами различной конфигурации, отличающийся тем, что он включает опорный каркас из разборных пространственных стрежневых рам, выполненных с возможностью их шарнирного соединения и изменения их взаимного расположения, а наклонные плоскости выполнены в виде цельных панелей различной конфигурации и прикреплены к рамам опорного каркаса. 2. Тренажер по п.1, отличающийся тем, что цельные панели выполнены из многослойной фанеры,или полимерного материала,удовлетворительного по прочностным и эксплуатационным характеристикам, и имеют резьбовые отверстия для крепления зацепов и страховочных элементов, расположенные на расстоянии 150 - 200 мм друг от друга.
