Тренажер для охранников

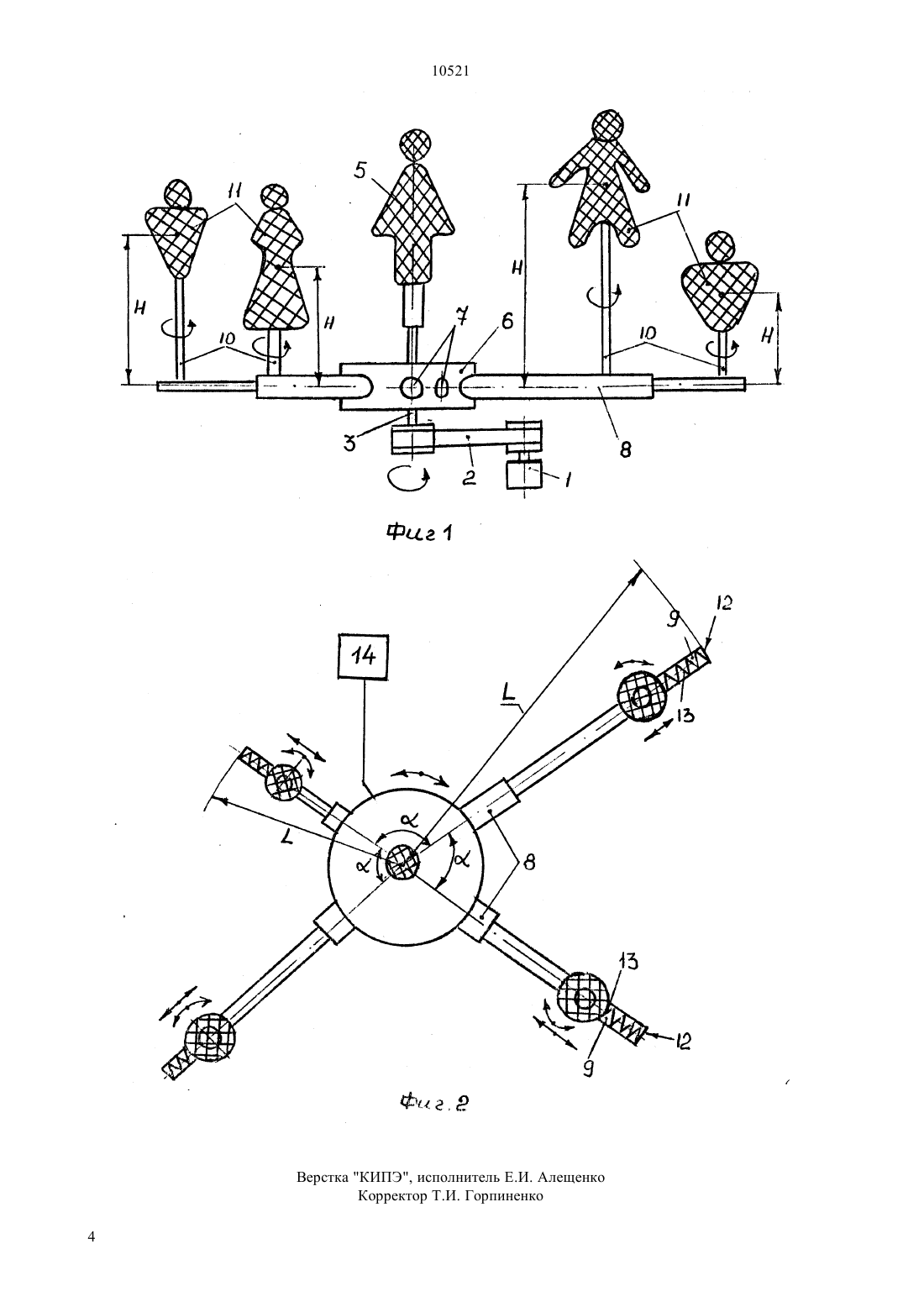

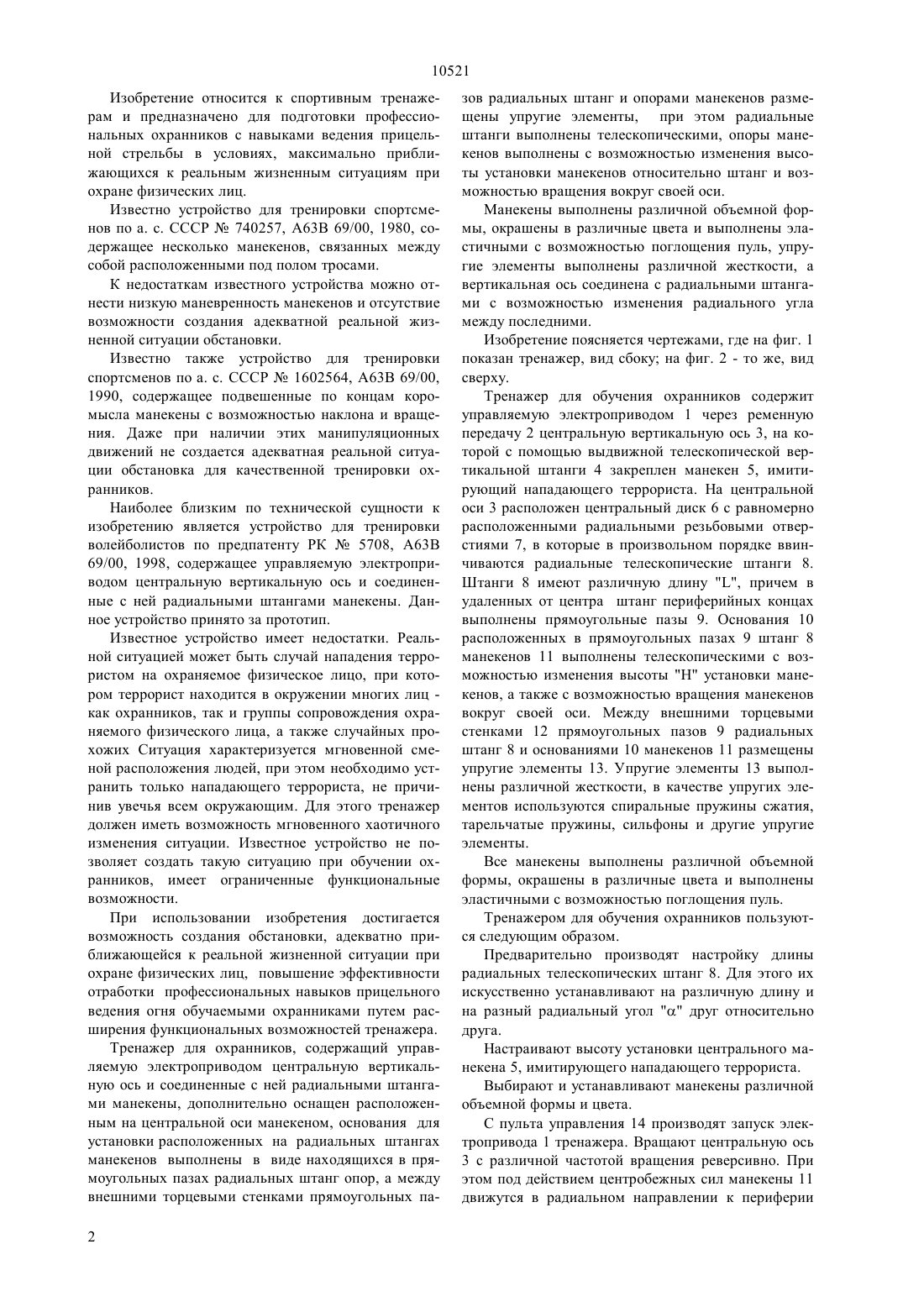

(51)7 63 69/00, 41 9/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Кадыров Жаннат Нургалиевич Герасименко Владимир Георгиевич Кажмуратова Аруна Кенесовна(56) Предварительный патент РК 5708, кл. А 63 В 69/00, 1998(57) Изобретение относится к спортивным тренажерам и предназначено для подготовки профессиональных охранников с навыками ведения прицельной стрельбы в условиях, максимально приближающихся к реальным жизненным ситуациям при охране физических лиц. При использовании изобретения достигается возможность создания обстановки, адекватно приближающейся к реальной жизненной ситуации при охране физических лиц, повышение эффективности отработки профессиональных навыков прицельного ведения огня обучаемыми охранниками путем рас ширения функциональных возможностей тренажера. Тренажер, содержащий управляемую электроприводом центральную вертикальную ось и соединенные с ней радиальными штангами манекены,снабжен дополнительным манекеном, расположенным на центральной вертикальной оси, при этом основания манекенов на радиальных штангах выполнены в виде опор, размещенных в прямоугольных пазах радиальных штанг, причем между внешними торцевыми стенками прямоугольных пазов и опорами манекенов расположены упругие элементы,при этом радиальные штанги выполнены телескопическими, опоры манекенов выполнены с возможностью изменения высоты установки манекенов относительно штанг и с возможностью вращения вокруг своей оси, манекены выполнены различной объемной формы, окрашены в различные цвета и выполнены эластичными с возможностью поглощения пуль, упругие элементы выполнены различной жесткости, радиальные штанги соединены с центральной осью с возможностью изменения радиального угла между штангами. 10521 Изобретение относится к спортивным тренажерам и предназначено для подготовки профессиональных охранников с навыками ведения прицельной стрельбы в условиях, максимально приближающихся к реальным жизненным ситуациям при охране физических лиц. Известно устройство для тренировки спортсменов по а. с. СССР 740257, А 63 В 69/00, 1980, содержащее несколько манекенов, связанных между собой расположенными под полом тросами. К недостаткам известного устройства можно отнести низкую маневренность манекенов и отсутствие возможности создания адекватной реальной жизненной ситуации обстановки. Известно также устройство для тренировки спортсменов по а. с. СССР 1602564, А 63 В 69/00,1990, содержащее подвешенные по концам коромысла манекены с возможностью наклона и вращения. Даже при наличии этих манипуляционных движений не создается адекватная реальной ситуации обстановка для качественной тренировки охранников. Наиболее близким по технической сущности к изобретению является устройство для тренировки волейболистов по предпатенту РК 5708, А 63 В 69/00, 1998, содержащее управляемую электроприводом центральную вертикальную ось и соединенные с ней радиальными штангами манекены. Данное устройство принято за прототип. Известное устройство имеет недостатки. Реальной ситуацией может быть случай нападения террористом на охраняемое физическое лицо, при котором террорист находится в окружении многих лиц как охранников, так и группы сопровождения охраняемого физического лица, а также случайных прохожих Ситуация характеризуется мгновенной сменой расположения людей, при этом необходимо устранить только нападающего террориста, не причинив увечья всем окружающим. Для этого тренажер должен иметь возможность мгновенного хаотичного изменения ситуации. Известное устройство не позволяет создать такую ситуацию при обучении охранников, имеет ограниченные функциональные возможности. При использовании изобретения достигается возможность создания обстановки, адекватно приближающейся к реальной жизненной ситуации при охране физических лиц, повышение эффективности отработки профессиональных навыков прицельного ведения огня обучаемыми охранниками путем расширения функциональных возможностей тренажера. Тренажер для охранников, содержащий управляемую электроприводом центральную вертикальную ось и соединенные с ней радиальными штангами манекены, дополнительно оснащен расположенным на центральной оси манекеном, основания для установки расположенных на радиальных штангах манекенов выполнены в виде находящихся в прямоугольных пазах радиальных штанг опор, а между внешними торцевыми стенками прямоугольных па 2 зов радиальных штанг и опорами манекенов размещены упругие элементы, при этом радиальные штанги выполнены телескопическими, опоры манекенов выполнены с возможностью изменения высоты установки манекенов относительно штанг и возможностью вращения вокруг своей оси. Манекены выполнены различной объемной формы, окрашены в различные цвета и выполнены эластичными с возможностью поглощения пуль, упругие элементы выполнены различной жесткости, а вертикальная ось соединена с радиальными штангами с возможностью изменения радиального угла между последними. Изобретение поясняется чертежами, где на фиг. 1 показан тренажер, вид сбоку на фиг. 2 - то же, вид сверху. Тренажер для обучения охранников содержит управляемую электроприводом 1 через ременную передачу 2 центральную вертикальную ось 3, на которой с помощью выдвижной телескопической вертикальной штанги 4 закреплен манекен 5, имитирующий нападающего террориста. На центральной оси 3 расположен центральный диск 6 с равномерно расположенными радиальными резьбовыми отверстиями 7, в которые в произвольном порядке ввинчиваются радиальные телескопические штанги 8. Штанги 8 имеют различную длину , причем в удаленных от центра штанг периферийных концах выполнены прямоугольные пазы 9. Основания 10 расположенных в прямоугольных пазах 9 штанг 8 манекенов 11 выполнены телескопическими с возможностью изменения высоты Н установки манекенов, а также с возможностью вращения манекенов вокруг своей оси. Между внешними торцевыми стенками 12 прямоугольных пазов 9 радиальных штанг 8 и основаниями 10 манекенов 11 размещены упругие элементы 13. Упругие элементы 13 выполнены различной жесткости, в качестве упругих элементов используются спиральные пружины сжатия,тарельчатые пружины, сильфоны и другие упругие элементы. Все манекены выполнены различной объемной формы, окрашены в различные цвета и выполнены эластичными с возможностью поглощения пуль. Тренажером для обучения охранников пользуются следующим образом. Предварительно производят настройку длины радиальных телескопических штанг 8. Для этого их искусственно устанавливают на различную длину и на разный радиальный уголдруг относительно друга. Настраивают высоту установки центрального манекена 5, имитирующего нападающего террориста. Выбирают и устанавливают манекены различной объемной формы и цвета. С пульта управления 14 производят запуск электропривода 1 тренажера. Вращают центральную ось 3 с различной частотой вращения реверсивно. При этом под действием центробежных сил манекены 11 движутся в радиальном направлении к периферии 10521 прямоугольных пазов 9, сжимая при этом упругие элементы 13. В дальнейшем, по мере снижения частоты вращения центральной оси под действием упругих свойств элементов 13 манекены перемещаются от периферии в первоначальное положение. Обучаемые на тренажере охранники ведут прицельную стрельбу по центральному манекену 5,имитирующему нападающего террориста, стремясь при этом не попасть в манекены 11. Сами манекены 11 находятся в сложном движении - одновременном вращательном вокруг своей оси и радиальном вдоль паза 9. Расположение манекенов 11 на различной высоте, их различающаяся объемная конфигурация и цвет, а также расположенность на различном радиальном расстоянии от центральной оси на телескопических штангах и угловом положении штанг друг относительно друга, при их реверсивном вращении с различной частотой создает имитацию реальной ситуации при нападении террориста на охраняемое физическое лицо, когда в панике люди мечутся и когда особенно важно произвести огонь на поражение террориста, не поранив при этом окружающих людей. Для устранения отскока пуль все манекены выполнены эластичными с возможностью поглощения пуль. Образовавшееся при попадании в манекены пуль пробоины замазывают эластичной мастикой. Перенастройкой телескопических штанг, высоты настройки манекенов, выбором различного типа упругих элементов, а также сменой объемной конфигурации и цвета манекенов перенастраивают (изменяют) учебную ситуацию для обучаемых, упрощая или усложняя ее, максимально приближая к реальной жизненной ситуации, возникающей при нападении террориста на охраняемое физическое лицо. По количеству пуль, попавших в манекен 5, имитирующего нападающего террориста, а также в результате случайного попадания в манекены 11, создающие искусственные помехи для ведения прицельного огня обучаемым охранником, можно судить об уровне приобретенных профессиональных навыков обучаемым охранником. Устройство эмоционально благоприятно для обучаемого, не утомляет его даже при длительной стрельбе, максимально адекватно создает многообразные ситуации при обучении, легко перенастраиваемо, удобно в эксплуатации, несложно по конструкции, легко тиражируемо. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тренажер, содержащий управляемую электроприводомцентральную вертикальную ось и соединенные с ней радиальными штангами манекены,отличающийся тем, что он снабжен дополнительным манекеном, расположенным на центральной вертикальной оси, при этом основания манекенов на радиальных штангах выполнены в виде опор, размещенных в прямоугольных пазах радиальных штанг, между внешними торцевыми стенками прямоугольных пазов и опорами манекенов расположены упругие элементы. 2. Тренажер по п. 1, отличающийся тем, что радиальные штанги выполнены телескопическими. 3. Тренажер по п. 1, отличающийся тем, что опоры манекенов выполнены с возможностью изменения высоты установки манекенов относительно штанг. 4. Тренажер по п. 1, отличающийся тем, что опоры манекенов выполнены с возможностью вращения вокруг своей оси. 5. Тренажер по п. 1, отличающийся тем, что манекены выполнены различной объемной формы. 6. Тренажер по п. 1, отличающийся тем, что манекены выполнены эластичными с возможностью поглощения пуль. 7. Тренажер по п. 1, отличающийся тем, что упругие элементы выполнены в виде различных по жесткости конструкций. 8. Тренажер по п. 1, отличающийся тем, что радиальные штанги соединены с центральной осью с возможностью изменения радиального угла между штангами.
