Центробежная литейная машина

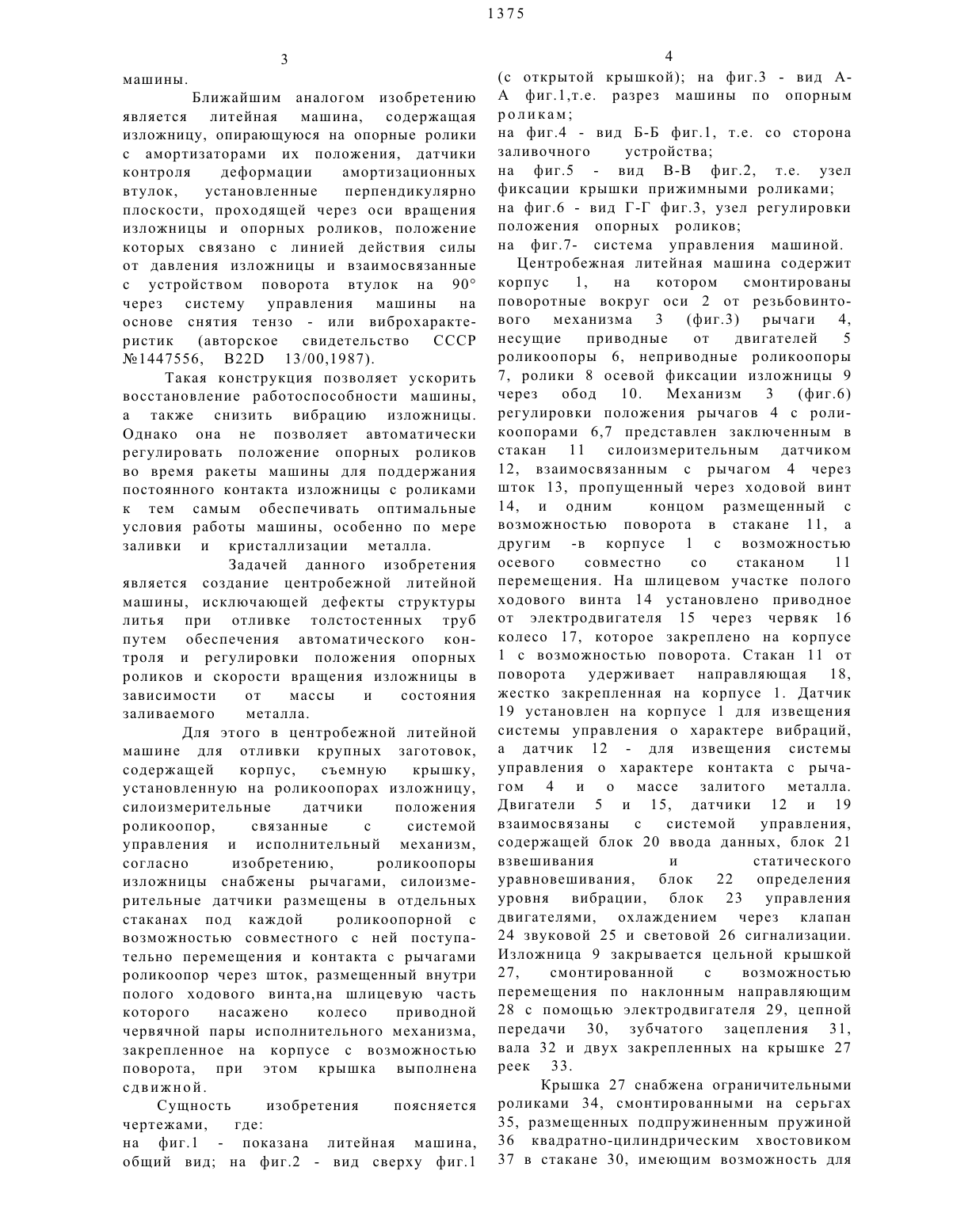

машИнь 1. Ближайшим аналогом изобретению литейная машина, содержащая Изложницу, опирающуюся на опорные ролики с амортизаторами их положения, датчики контроля деформации амортизационных втулок, установленные перпендикулярно плоскости, проходящей через оси вращения ИЗЛОЖНИЦЬ 1 И опорных роликов, положение которых связано с линией действия силы от давления изложниць 1 И взаимосвязанные с устройством поворота втулок на 90 через систему управления машины на основе снятия тензо - или виброхарактеристик (авторское свидетельство СССР 161447556, В 221 Э 13/00,1987). Такая конструкция позволяет ускорить восстановление работоспособности машины, ЯВЛЯСТСЯа также СНИЗИТЬ вибрацию ИЗЛОЖНИЦЫ. Однако она не ПОЗВОЛЯЕТ автоматически регулировать положение ОПОрНЫХ РОЛИКОВво время ракеты машины для поддержания постоянного контакта Изложницы с роликами к тем самым обеспечивать оптимальные условия работы машины, особенно по мере заливки И кристаллизации металла.Задачей данного изобретения создание центробежной литейной исключающей дефекты структуры при отливке толстостенных труб путем обеспечения автоматического контроля И регулировки положения опорных роликов и скорости вращения Изложницы в зависимости от массы и состояния заливаемого металла.Для этого в центробежной литейной машине для отливки крупных заготовок,содержащей корпус, съемную крышку,установленную на роликоопорах изложницу,силоизмерительные датчики положения роликоопор, связанные с системой управления И исполнительный механизм,согласно изобретению, ролИкоопорь 1 Изложницы снабжены рычагами, силоизмерительные датчики размещены в отдельных стаканах под каждой роликоопорной с возможностью совместного с ней поступательно перемещения И контакта с рычагами роликоопор через шток, размещенный внутри полого ходового винта,на шлицевую частькоторого насажено колесо приводной червячной пары исполнительного механизма,закрепленное на корпусе с возможностью поворота, при этом крышка выполнена сдвижной.Сущность изобретения поясняется чертежами, где на фиг.1 - показана литейная машина, общий вид на фиг.2 - вид сверху фиг.1(с открытой крышкой) на фиг.3 - вид АА фИг.1,т.е. разрез машины по опорным роликамна фИг.4 - вид Б-Б фиг.1, т.е. со сторона заливочного устройствафиксации крышки прижимными роликами на фиг.6 - вид Г-Г фиг.3, узел регулировкина фиг.7- система управления машиной. Центробежная литейная машина содержитповоротные вокруг оси 2 от резьбовинтового механизма 3 (фиг.3) рычаги 4,несущие приводные от двигателей 5 ролИкоопорь 1 6, неприводные ролИкоопорь 1 7, ролики 8 осевой фиксации изложниць 1 9 через обод 10. Механизм 3 (фиг.6) регулировки положения рычагов 4 с роликоопорами 6,7 представлен заключенным в стакан 11 силоизмерительнь 1 м датчиком 12, взаимосвязанным с рычагом 4 через шток 13, пропущенный через ходовой винт14, И одним концом размещенный с возможностью поворота в стакане 11, а другим -в корпусе 1 с возможностью осевого совместно со стаканом 11перемещения. На шлицевом участке полого ходового винта 14 установлено приводное от электродвигателя 15 через червяк 16 колесо 17, которое закреплено на корпусе 1 с возможностью поворота. Стакан 11 от поворота удерживает направляющая 18,жестко закрепленная на корпусе 1. Датчик 19 установлен на корпусе 1 для извещения системы управления о характере вибраций,а датчик 12 - для извещения системы управления о характере контакта с рь 1 ча гом 4 и о массе залитого металла. Двигатели 5 И 15, датчики 12 И 19 взаимосвязаны с системой управления, содержащей блок 20 ввода данных, блок 2124 звуковой 25 И световой 26 сигнализации. Изложница 9 закрывается цельной крышкой 27, смонтированной с возможностью перемещения по наклонным направляющим 28 с помощью электродвигателя 29, цепной передачи 30, зубчатого зацепления 31,вала 32 И двух закрепленных на крышке 27 реек 33.Крышка 27 снабжена ограничительными роликами 34, смонтированными на серьгах 35, размещенных подпружиненным пружиной 36 квадратно-цилиндрическим хвостовиком 37 в стакане 30, имеющим возможность для5 настройки зазоров радиального перемещения относительно изложницы 9 в расточках крышки 27 с помощью регулировочныхвинтов 39. На внутренней стороне крышки 27 смонтирована система 40 водяного охлаждения изложницы 9. На торце корпуса 1 смонтировано заливочное устройство 4 1 .Машина работает следующим образом. Изложницу 9 устанавливают на предварительно выставленные роликоопоры 6 И 7 ободом 10 между роликами 8. При этом крышка 27 отведена и находится на направляющих 28 над заливочнь 1 м устройством 41. После установки изложницы 9 двигателем 29 перемещают крышку 27 по направляющим 28 на корпус 1 и тем самым фиксируют изложницу 9 роликами 34. Включают приводы 5 и доводят вращение изложницы 9 до необходимого числа оборотов, после чего6 подают сначала ООЛИЦОВОЧНЫЙ СЛОЙ МЗТСРИЗЛЗ, а затем ПОДВОДЯТ ЗЗЛИВОЧНОСустройство 41 и подают жидкий металл. Включается охлаждение. По мере заливки в изложницу 9 с датчиков 12 поступают сигналы в блок 21, который по введенной в зависимости от отливки программе изменяет скорость вращения изложницы 9, т.е. по мере изменения внутреннего диаметра отливки увеличивает число оборотов изложницы 9 таким образом,чтобы окружная скорость внутреннего слоя металла оставалась неизменной и не вызывала бы его турбулентность. По достижении массы залитого металлатребуемой величины подается звуковая 25 и световая 26 сигнализация на прекращение подачи металла для сохранения заданных геометрических размеров отливки.В процессе кристаллизации металла при возрастании вибрации изложницы 9 датчики 19 реагируют на нее и подается команда на снижение оборотов двигателей 5 до допустимой амплитуды вибрации и необходимого охлаждения изложницы 9. Помере износа роликов роликоопор 6 и 7 происходит перераспределение нагрузок на каждую из опор изложницы 9, что фиксируется соответствующим датчиком 12, каждый из которых,в свою очередь,дает сигнал рассогласования в блок 21 статического уравновешивания, который черезцепь управления двигателями 15,изменяя положение опоры производит уравновешивание изложницы 9.После завершения кристаллизации отключается охлаждение, сдвигается крышка 27 и при помощи подъемного устройства извлекают изложницу 9. Далее цикл повторяется.е т е н и я Центробежная литейная машина для отливки крупных заготовок, содержащая корпус, съемную крышку, установленную на роликоопорах изложницу, силоизмерительные датчики положения роликоопор,связанные с системой управления и исполнительный механизм, отличающаяся тем, что роликоопоры изложницы снабжены рычагами, силоизмерительные датчики размещены в отдельных стаканах под каждой роликоопорой с возможностью совместного с ней поступательного перемещения и контакта с рычагами роликоопор через шток, размещенный внутри полого ходового винта, на шлицевую часть которого насажено колесо приводной червячнойпары ИСПОЛНИТСЛЬНОГО механизма,ЗЗКРСПЛСННОС на КОРПУСЕ С ВОЗМОЖНОСТЬЮ поворота, ПрИ ЭТОМ крышка выполнена
