Светодиодный источник света

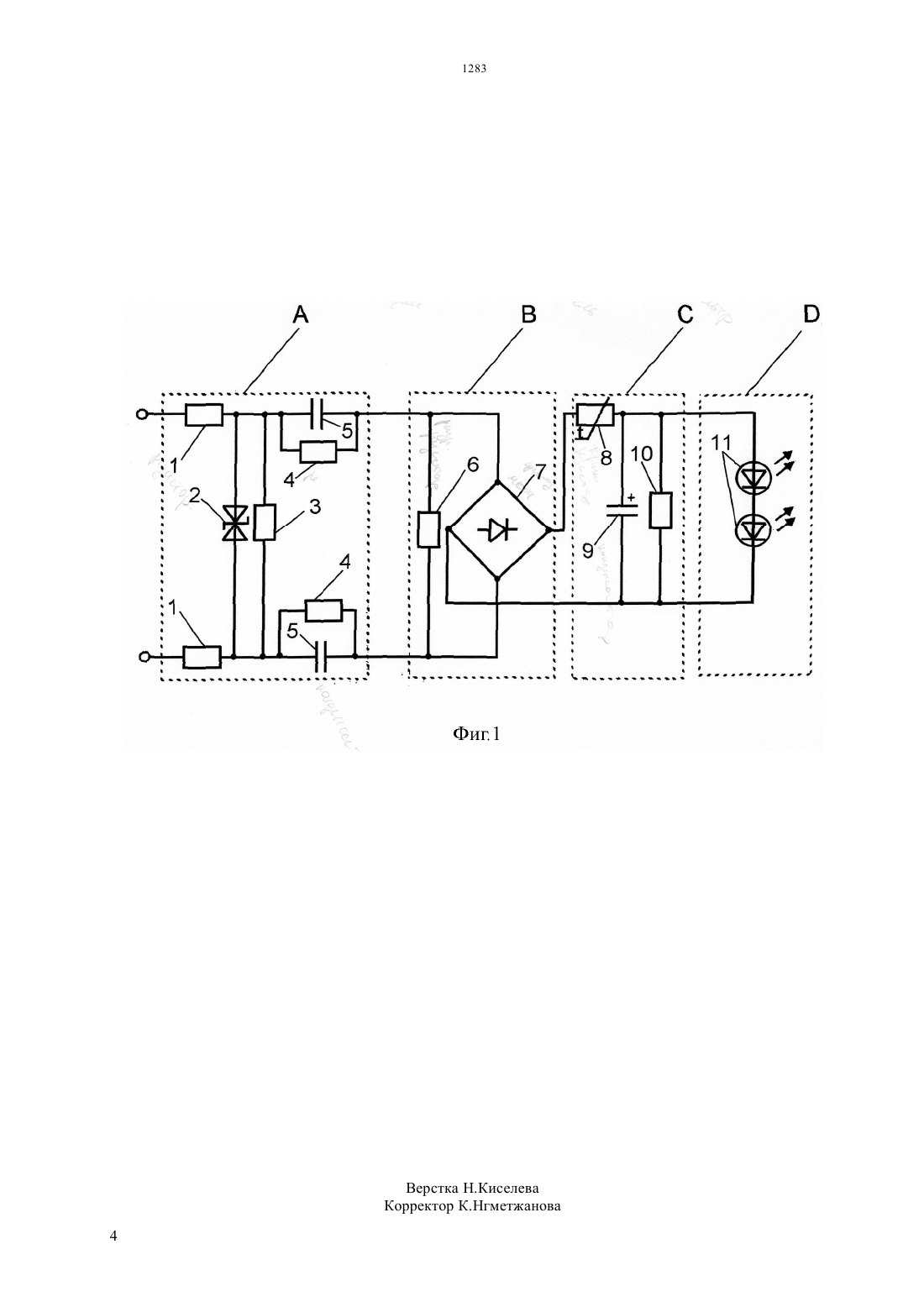

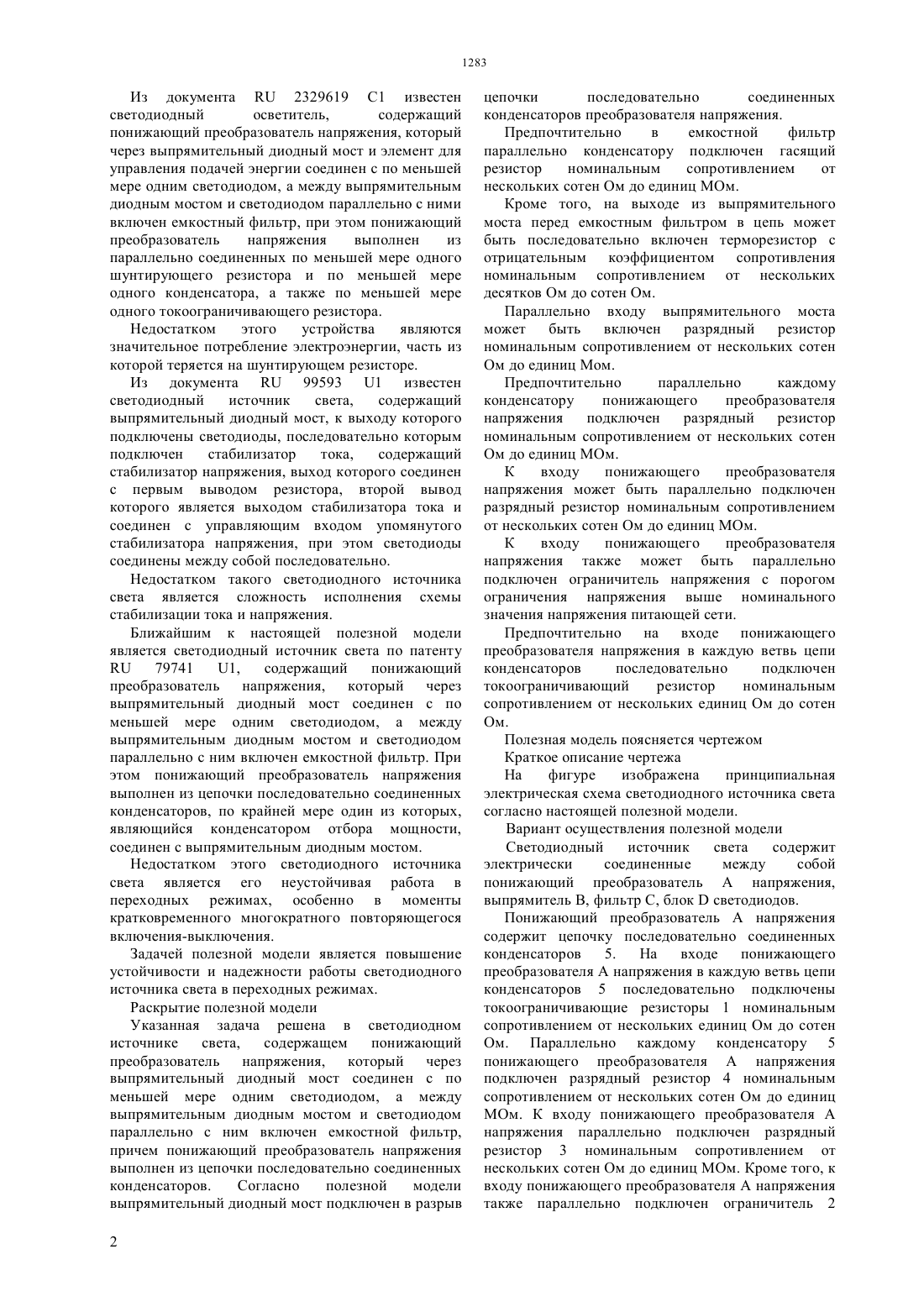

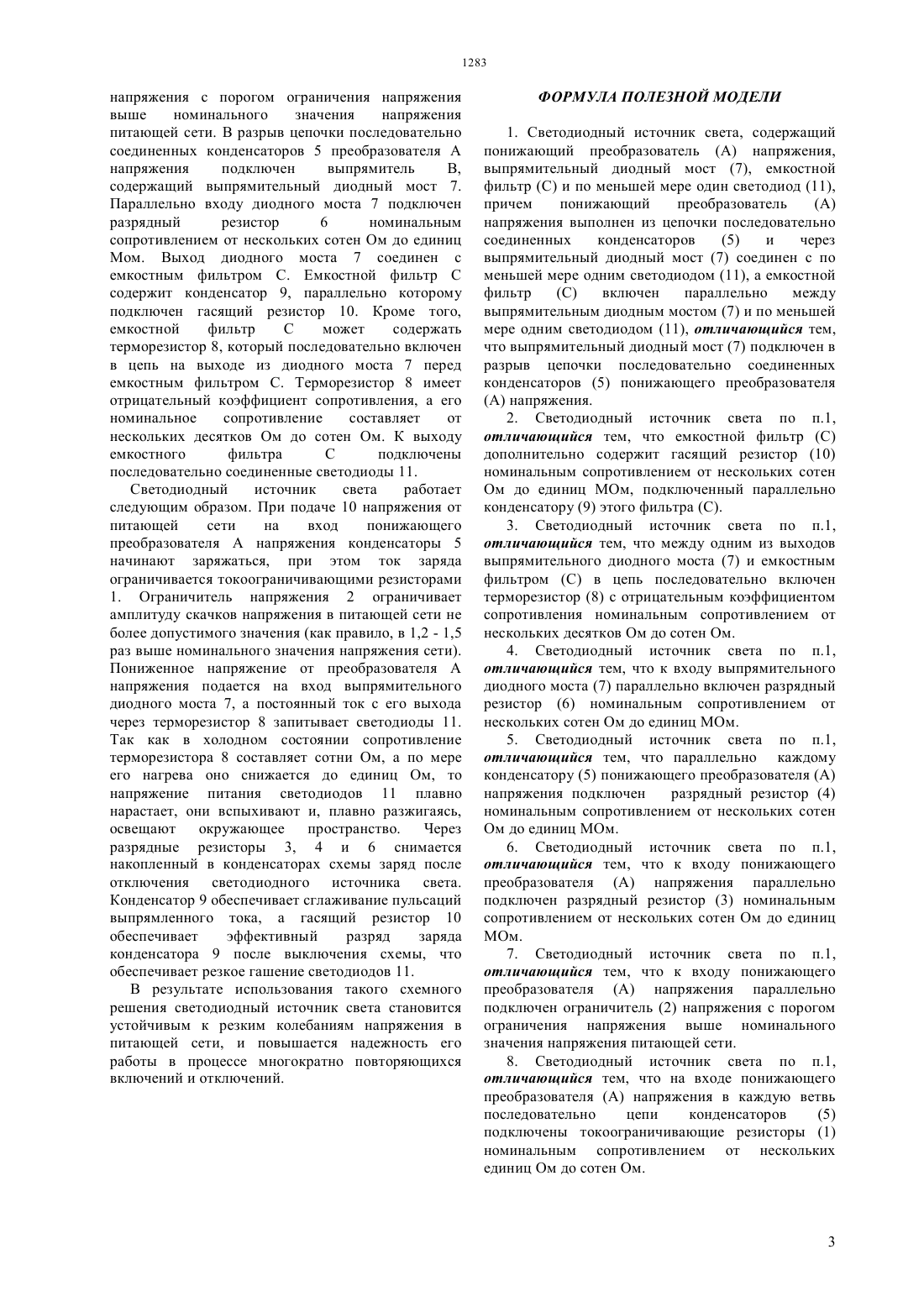

(51) 05 37/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ преобразователь (А) напряжения, выпрямительный диодный мост (7), емкостной фильтр (С) и по меньшей мере один светодиод (11). Понижающий преобразователь (А) напряжения выполнен из цепочки последовательно соединенных конденсаторов (5) и через выпрямительный диодный мост (7) соединен с по меньшей мере одним светодиодом (11). Емкостной фильтр (С) включен параллельно между выпрямительным диодным мостом (7) и по меньшей мере одним светодиодом (11). Согласно полезной модели выпрямительный диодный мост (7) подключен в разрыв цепочки последовательно соединенных конденсаторов (5) понижающего преобразователя(А) напряжения. Такое выполнение светодиодного источника света позволяет обеспечить его устойчивость к резким колебаниям напряжения в питающей сети и повысить надежность работы в процессе многократно повторяющихся включений и отключений.(72) Галущак Валерий СтепановичСамойленко Юрий Николаевич(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна Локтева Юлия Михайловна(57) Полезная модель относится к устройствам наружного и внутреннего освещения. Светодиодный источник света содержит понижающий Из документа 2329619 С 1 известен светодиодный осветитель,содержащий понижающий преобразователь напряжения, который через выпрямительный диодный мост и элемент для управления подачей энергии соединен с по меньшей мере одним светодиодом, а между выпрямительным диодным мостом и светодиодом параллельно с ними включен емкостный фильтр, при этом понижающий преобразователь напряжения выполнен из параллельно соединенных по меньшей мере одного шунтирующего резистора и по меньшей мере одного конденсатора, а также по меньшей мере одного токоограничивающего резистора. Недостатком этого устройства являются значительное потребление электроэнергии, часть из которой теряется на шунтирующем резисторе. Из документа 99593 1 известен светодиодный источник света,содержащий выпрямительный диодный мост, к выходу которого подключены светодиоды, последовательно которым подключен стабилизатор тока,содержащий стабилизатор напряжения, выход которого соединен с первым выводом резистора, второй вывод которого является выходом стабилизатора тока и соединен с управляющим входом упомянутого стабилизатора напряжения, при этом светодиоды соединены между собой последовательно. Недостатком такого светодиодного источника света является сложность исполнения схемы стабилизации тока и напряжения. Ближайшим к настоящей полезной модели является светодиодный источник света по патенту 79741 1,содержащий понижающий преобразователь напряжения, который через выпрямительный диодный мост соединен с по меньшей мере одним светодиодом, а между выпрямительным диодным мостом и светодиодом параллельно с ним включен емкостной фильтр. При этом понижающий преобразователь напряжения выполнен из цепочки последовательно соединенных конденсаторов, по крайней мере один из которых,являющийся конденсатором отбора мощности,соединен с выпрямительным диодным мостом. Недостатком этого светодиодного источника света является его неустойчивая работа в переходных режимах, особенно в моменты кратковременного многократного повторяющегося включения-выключения. Задачей полезной модели является повышение устойчивости и надежности работы светодиодного источника света в переходных режимах. Раскрытие полезной модели Указанная задача решена в светодиодном источнике света,содержащем понижающий преобразователь напряжения, который через выпрямительный диодный мост соединен с по меньшей мере одним светодиодом, а между выпрямительным диодным мостом и светодиодом параллельно с ним включен емкостной фильтр,причем понижающий преобразователь напряжения выполнен из цепочки последовательно соединенных конденсаторов. Согласно полезной модели выпрямительный диодный мост подключен в разрыв 2 цепочки последовательно соединенных конденсаторов преобразователя напряжения. Предпочтительно в емкостной фильтр параллельно конденсатору подключен гасящий резистор номинальным сопротивлением от нескольких сотен Ом до единиц МОм. Кроме того, на выходе из выпрямительного моста перед емкостным фильтром в цепь может быть последовательно включен терморезистор с отрицательным коэффициентом сопротивления номинальным сопротивлением от нескольких десятков Ом до сотен Ом. Параллельно входу выпрямительного моста может быть включен разрядный резистор номинальным сопротивлением от нескольких сотен Ом до единиц Мом. Предпочтительно параллельно каждому конденсатору понижающего преобразователя напряжения подключен разрядный резистор номинальным сопротивлением от нескольких сотен Ом до единиц МОм. К входу понижающего преобразователя напряжения может быть параллельно подключен разрядный резистор номинальным сопротивлением от нескольких сотен Ом до единиц МОм. К входу понижающего преобразователя напряжения также может быть параллельно подключен ограничитель напряжения с порогом ограничения напряжения выше номинального значения напряжения питающей сети. Предпочтительно на входе понижающего преобразователя напряжения в каждую ветвь цепи конденсаторов последовательно подключен токоограничивающий резистор номинальным сопротивлением от нескольких единиц Ом до сотен Ом. Полезная модель поясняется чертежом Краткое описание чертежа На фигуре изображена принципиальная электрическая схема светодиодного источника света согласно настоящей полезной модели. Вариант осуществления полезной модели Светодиодный источник света содержит электрически соединенные между собой понижающий преобразователь А напряжения,выпрямитель В, фильтр С, блоксветодиодов. Понижающий преобразователь А напряжения содержит цепочку последовательно соединенных конденсаторов 5. На входе понижающего преобразователя А напряжения в каждую ветвь цепи конденсаторов 5 последовательно подключены токоограничивающие резисторы 1 номинальным сопротивлением от нескольких единиц Ом до сотен Ом. Параллельно каждому конденсатору 5 понижающего преобразователя А напряжения подключен разрядный резистор 4 номинальным сопротивлением от нескольких сотен Ом до единиц МОм. К входу понижающего преобразователя А напряжения параллельно подключен разрядный резистор 3 номинальным сопротивлением от нескольких сотен Ом до единиц МОм. Кроме того, к входу понижающего преобразователя А напряжения также параллельно подключен ограничитель 2 напряжения с порогом ограничения напряжения выше номинального значения напряжения питающей сети. В разрыв цепочки последовательно соединенных конденсаторов 5 преобразователя А напряжения подключен выпрямитель В,содержащий выпрямительный диодный мост 7. Параллельно входу диодного моста 7 подключен разрядный резистор 6 номинальным сопротивлением от нескольких сотен Ом до единиц Мом. Выход диодного моста 7 соединен с емкостным фильтром С. Емкостной фильтр С содержит конденсатор 9, параллельно которому подключен гасящий резистор 10. Кроме того,емкостной фильтр С может содержать терморезистор 8, который последовательно включен в цепь на выходе из диодного моста 7 перед емкостным фильтром С. Терморезистор 8 имеет отрицательный коэффициент сопротивления, а его номинальное сопротивление составляет от нескольких десятков Ом до сотен Ом. К выходу емкостного фильтра С подключены последовательно соединенные светодиоды 11. Светодиодный источник света работает следующим образом. При подаче 10 напряжения от питающей сети на вход понижающего преобразователя А напряжения конденсаторы 5 начинают заряжаться, при этом ток заряда ограничивается токоограничивающими резисторами 1. Ограничитель напряжения 2 ограничивает амплитуду скачков напряжения в питающей сети не более допустимого значения (как правило, в 1,2 - 1,5 раз выше номинального значения напряжения сети). Пониженное напряжение от преобразователя А напряжения подается на вход выпрямительного диодного моста 7, а постоянный ток с его выхода через терморезистор 8 запитывает светодиоды 11. Так как в холодном состоянии сопротивление терморезистора 8 составляет сотни Ом, а по мере его нагрева оно снижается до единиц Ом, то напряжение питания светодиодов 11 плавно нарастает, они вспыхивают и, плавно разжигаясь,освещают окружающее пространство. Через разрядные резисторы 3, 4 и 6 снимается накопленный в конденсаторах схемы заряд после отключения светодиодного источника света. Конденсатор 9 обеспечивает сглаживание пульсаций выпрямленного тока, а гасящий резистор 10 обеспечивает эффективный разряд заряда конденсатора 9 после выключения схемы, что обеспечивает резкое гашение светодиодов 11. В результате использования такого схемного решения светодиодный источник света становится устойчивым к резким колебаниям напряжения в питающей сети, и повышается надежность его работы в процессе многократно повторяющихся включений и отключений. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Светодиодный источник света, содержащий понижающий преобразователь (А) напряжения,выпрямительный диодный мост (7), емкостной фильтр (С) и по меньшей мере один светодиод (11),причем понижающий преобразователь(А) напряжения выполнен из цепочки последовательно соединенных конденсаторов(5) и через выпрямительный диодный мост (7) соединен с по меньшей мере одним светодиодом (11), а емкостной фильтр(С) включен параллельно между выпрямительным диодным мостом (7) и по меньшей мере одним светодиодом (11), отличающийся тем,что выпрямительный диодный мост (7) подключен в разрыв цепочки последовательно соединенных конденсаторов (5) понижающего преобразователя(А) напряжения. 2. Светодиодный источник света по п.1,отличающийся тем, что емкостной фильтр (С) дополнительно содержит гасящий резистор (10) номинальным сопротивлением от нескольких сотен Ом до единиц МОм, подключенный параллельно конденсатору (9) этого фильтра (С). 3. Светодиодный источник света по п.1,отличающийся тем, что между одним из выходов выпрямительного диодного моста (7) и емкостным фильтром (С) в цепь последовательно включен терморезистор (8) с отрицательным коэффициентом сопротивления номинальным сопротивлением от нескольких десятков Ом до сотен Ом. 4. Светодиодный источник света по п.1,отличающийся тем, что к входу выпрямительного диодного моста (7) параллельно включен разрядный резистор (6) номинальным сопротивлением от нескольких сотен Ом до единиц МОм. 5. Светодиодный источник света по п.1,отличающийся тем, что параллельно каждому конденсатору (5) понижающего преобразователя (А) напряжения подключен разрядный резистор (4) номинальным сопротивлением от нескольких сотен Ом до единиц МОм. 6. Светодиодный источник света по п.1,отличающийся тем, что к входу понижающего преобразователя (А) напряжения параллельно подключен разрядный резистор (3) номинальным сопротивлением от нескольких сотен Ом до единиц МОм. 7. Светодиодный источник света по п.1,отличающийся тем, что к входу понижающего преобразователя (А) напряжения параллельно подключен ограничитель (2) напряжения с порогом ограничения напряжения выше номинального значения напряжения питающей сети. 8. Светодиодный источник света по п.1,отличающийся тем, что на входе понижающего преобразователя (А) напряжения в каждую ветвь последовательно цепи конденсаторов(5) подключены токоограничивающие резисторы (1) номинальным сопротивлением от нескольких единиц Ом до сотен Ом.
