Формула / Реферат

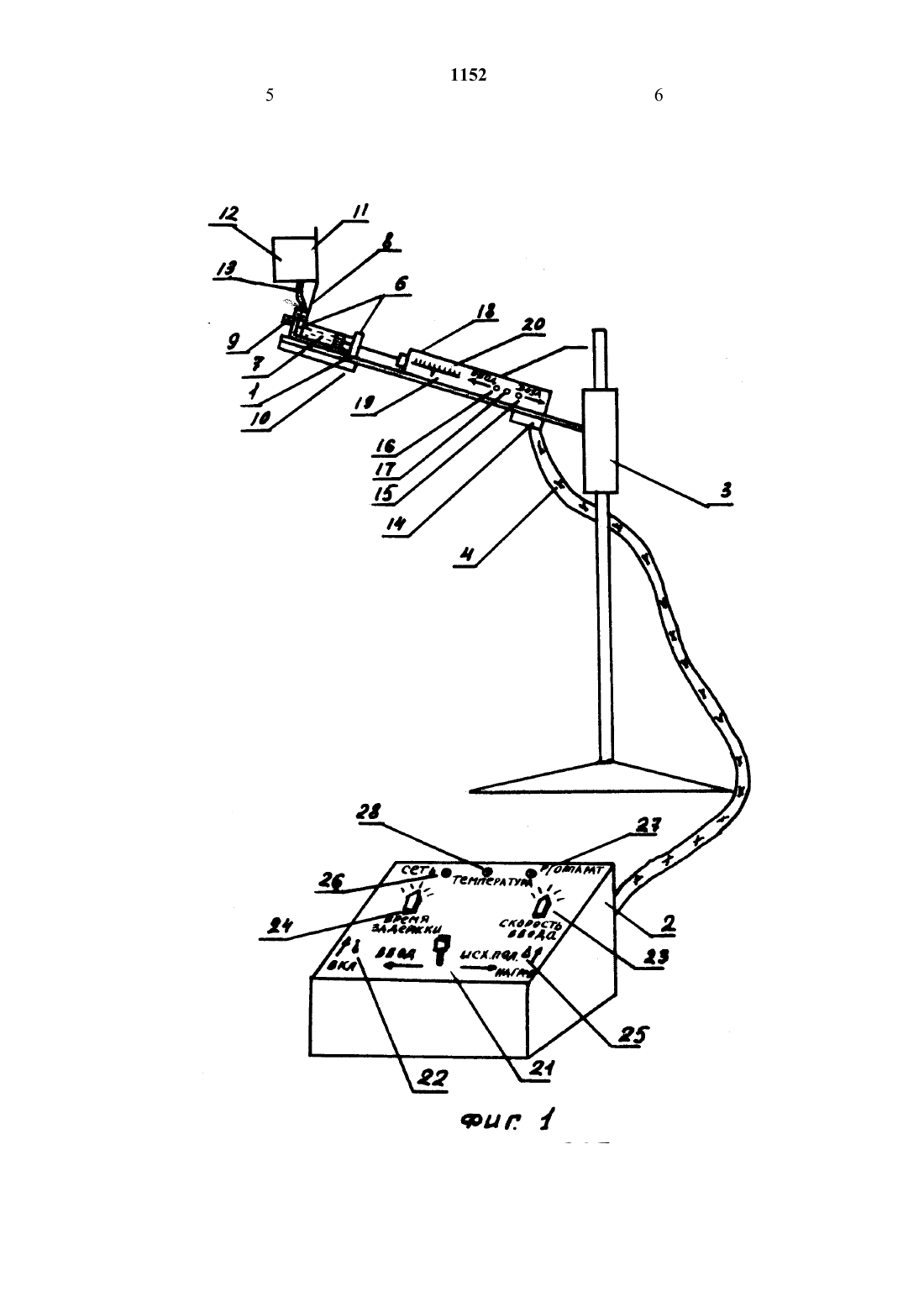

Изобретение относится к медицинской технике, а именно, устройствам для ввода рентгеноконтрастных веществ для ангиографии. Цель изобретения - повышение безопасности эксплуатации за счет уменьшения вероятности попадания пузырьков воздуха в кровеноснее русло. Устройство для ангиографии содержит корпус, на котором закреплена камера с системой термостатирования и с сосудами для рентгеноконтрастного вещества и физиологического раствора, ложемент, в котором закреплен шприц с расположенным внутри него поршнем со штоком, электромеханический привод с толкателем, имеющим возможность взаимодействия со штоком, и блок регулирования скорости введения и температуры подогрева вводимых веществ, электрически связанная с электромеханическим приводом и с системой термостатирования, Дополнительно в устройство введены демпферные прокладки, на которых на корпусе установлен ложемент, и соленоиды, сердечники которых жестко соединены с прокладками, а шприц снабжен дозирующей и выходными канюлями, дозирующим распределителем, соединенным с дозирующей канюлей и сосудами для рентгеноконтрастного вещества и физиологического раствора, и выходным распределителем, соединенным с выходной канюлей, наклонно расположенной на боковой поверхности шприца.

Текст

Смотреть все

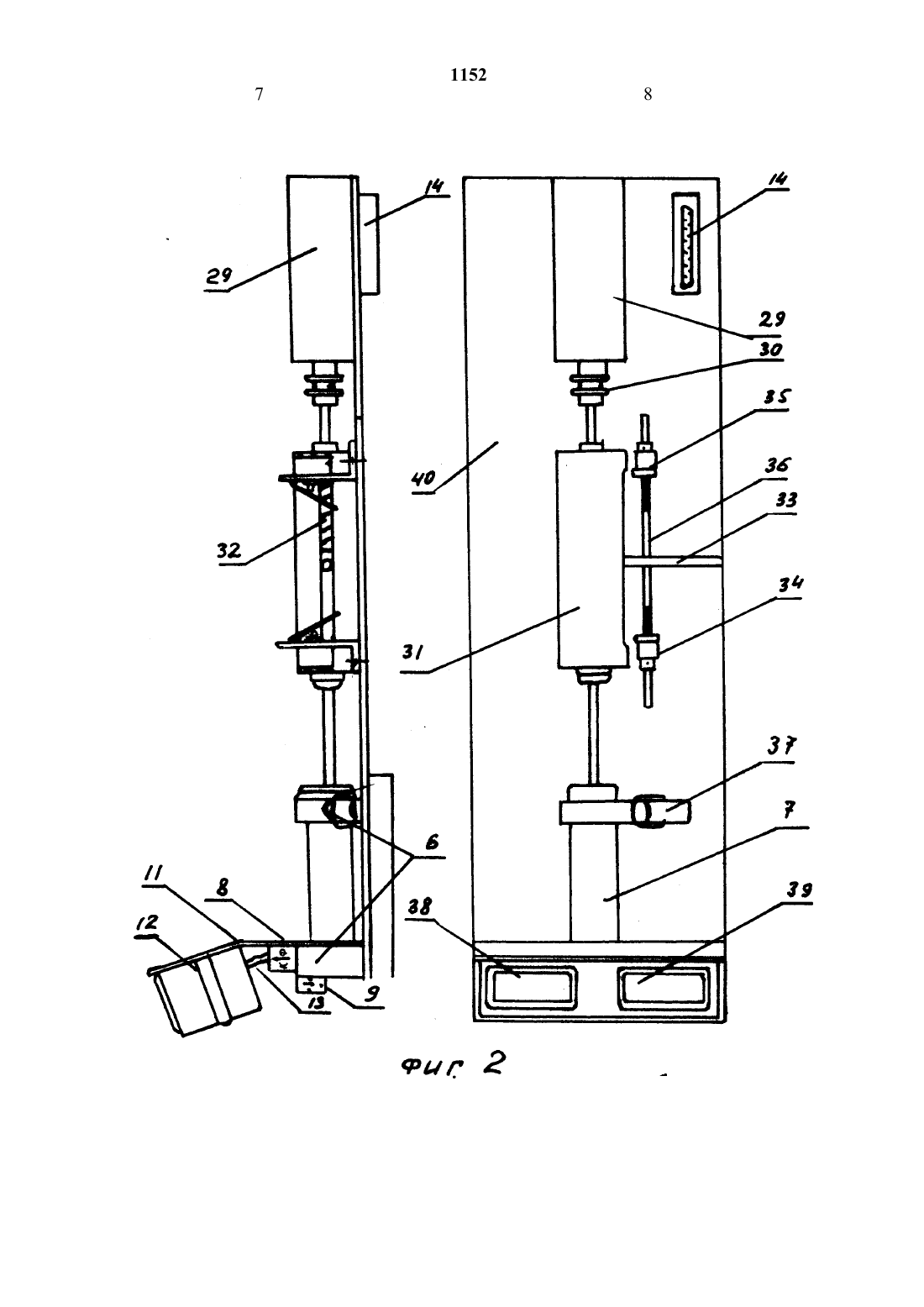

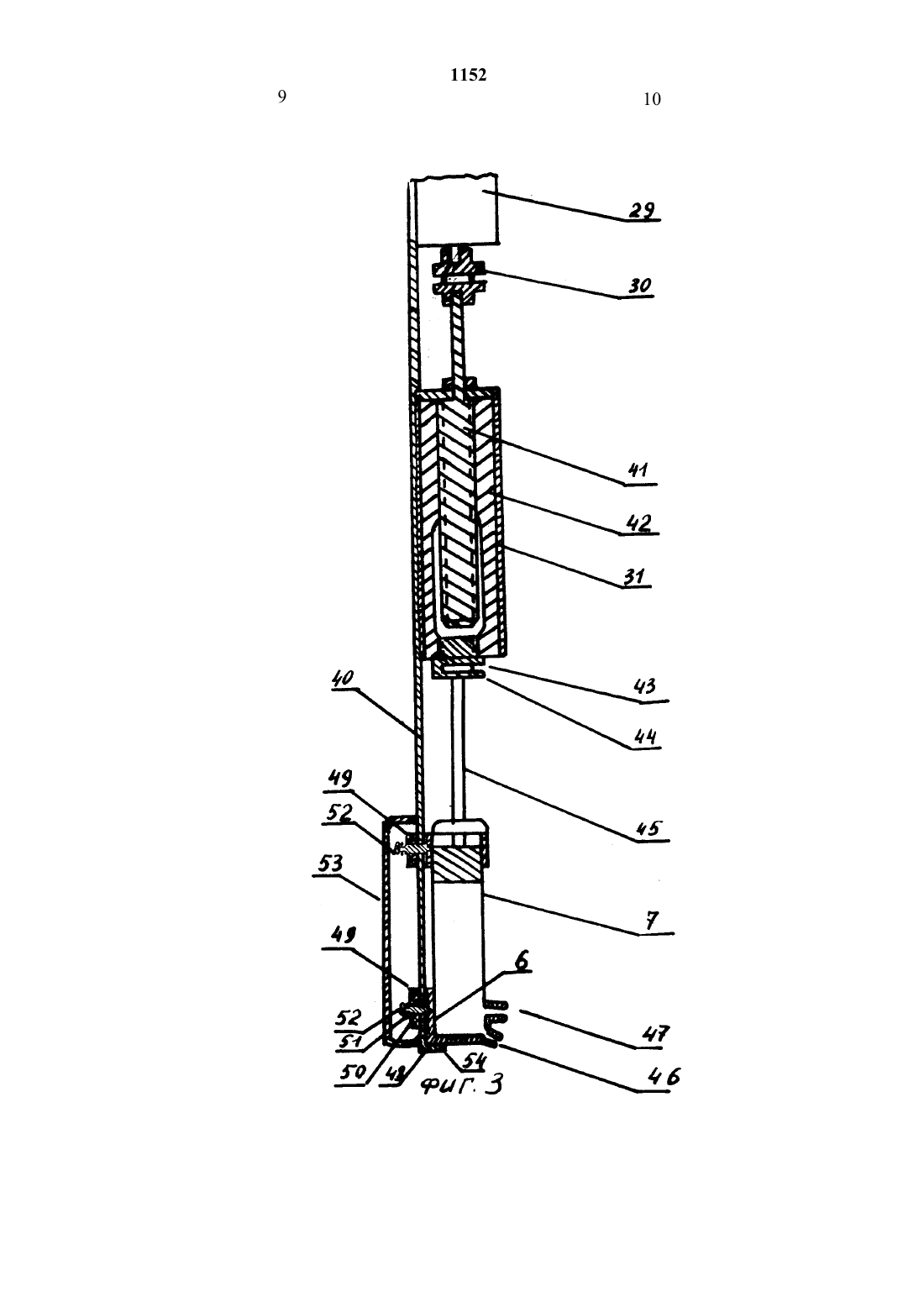

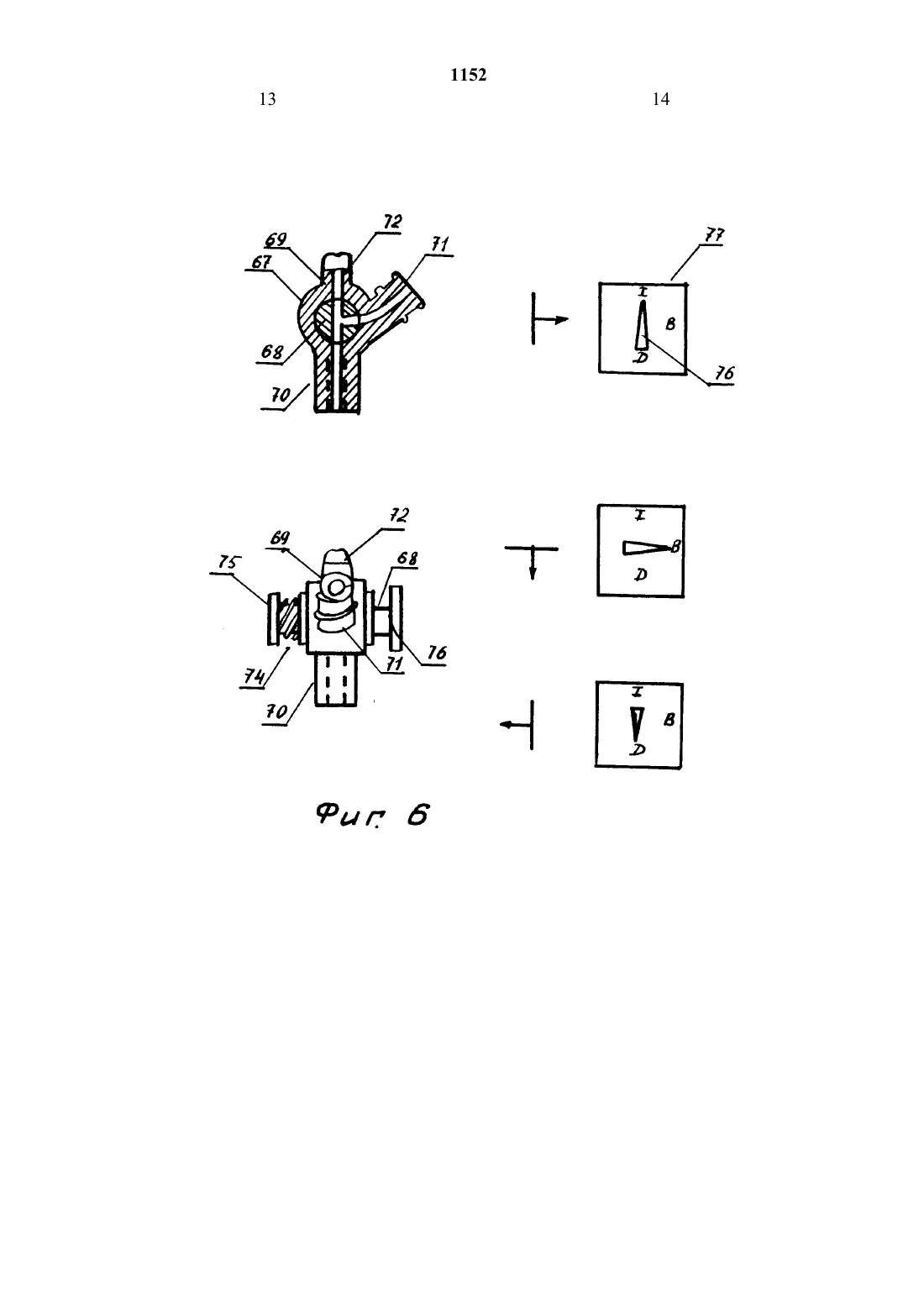

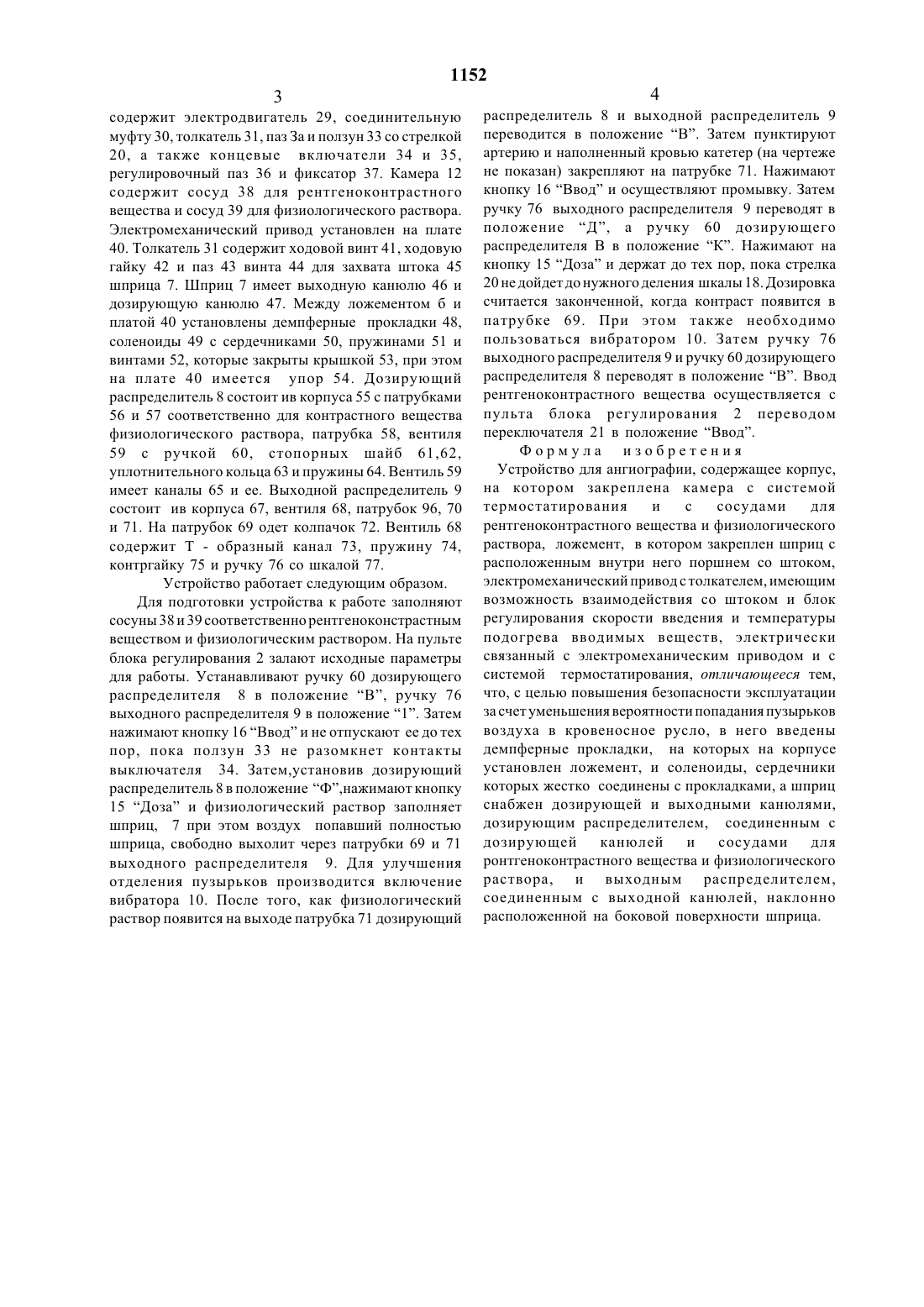

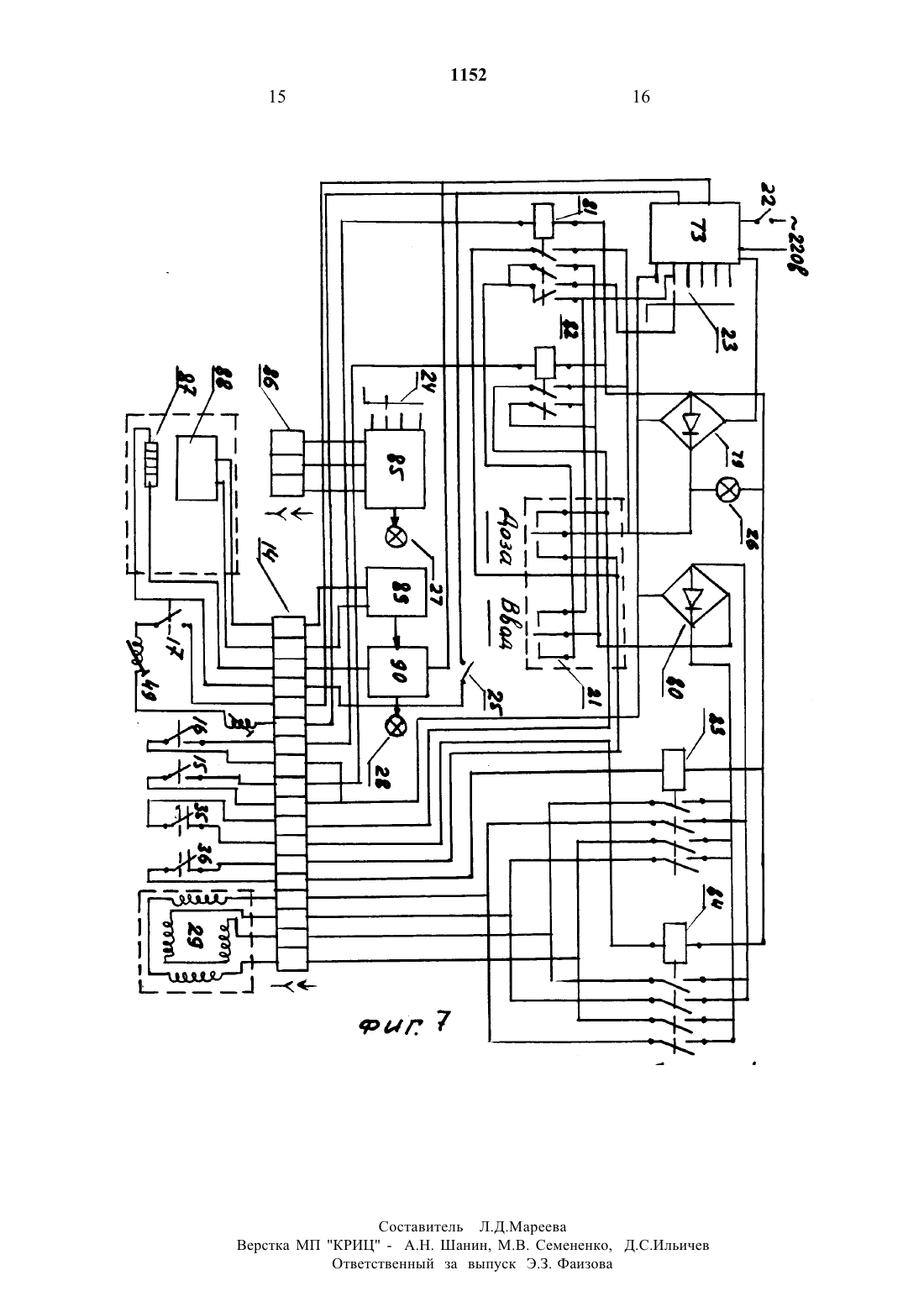

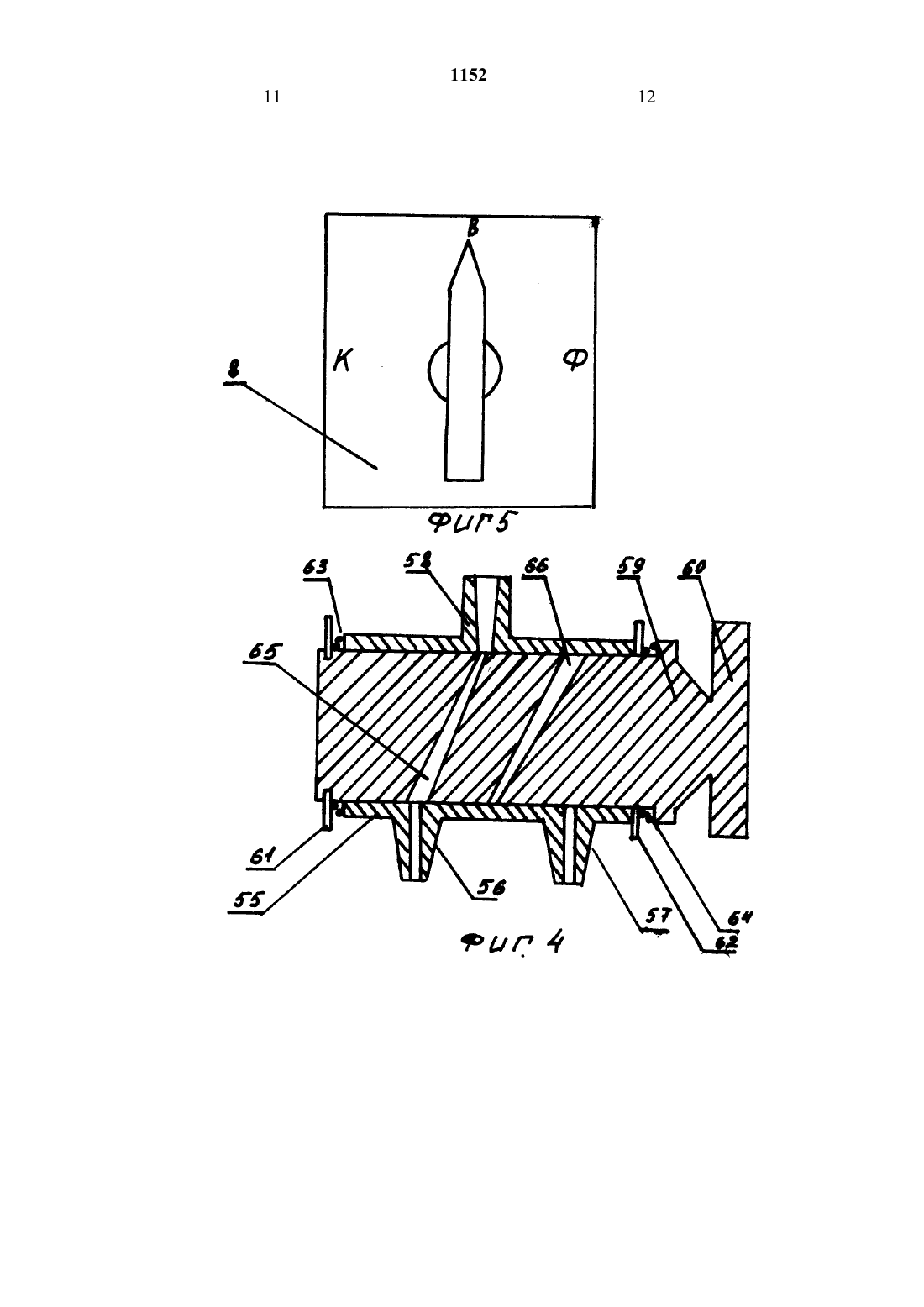

содержит электродвигатель 29, соединительную муфту 30, толкатель 31, паз За И ползун 33 со стрелкой 20, а также концевые включатели 34 И 35,регулировочный паз 36 и фиксатор 37. Камера 12 содержит сосуд 38 для рентгеноконтрастного вещества И сосуд 39 для физиологического раствора. Электромеханический привод установлен на плате 40. Толкатель 31 содержит ходовой винт 41, ходовую гайку 42 И паз 43 винта 44 для захвата штока 45 шприца 7. Шприц 7 Имеет выходную канюлю 46 И дозирующую канюлю 47. Между ложементом б и платой 40 установлены демпферные прокладки 48,соленоиды 49 с сердечниками 50, пружинами 51 и винтами 52, которые закрыты крышкой 53, при этом на плате 40 Имеется упор 54. Дозирующий распределитель 8 состоит ив корпуса 55 с патрубками 56 И 57 соответственно для контрастного вещества физиологического раствора, патрубка 58, вентиля 59 с ручкой 60, стопорных шайб 61,62,уплотнительного кольца 63 и пружины 64. Вентиль 59 Имеет каналы 65 и ее. Выходной распределитель 9 состоит Ив корпуса 67, вентиля 68, патрубок 96, 70 И 71. На патрубок 69 одет колпачок 72. Вентиль 68 содержит Т - образный канал 73, пружину 74,контргайку 75 И ручку 76 со шкалой 77. Устройство работает следующим образом. Для подготовки устройства к работе заполняют сосуны 38 и 39 соответственно рентгеноконстрастным веществом И физиологическим раствором. На пульте блока регулирования 2 залают исходные параметры для работы. Устанавливают ручку 60 дозирующего распределителя 8 в положение В, ручку 76 выходного распределителя 9 в положение 1. Затем нажимают кнопку 16 Ввод И не отпускают ее до тех пор, пока ползун 33 не разомкнет контакты выключателя 34. Затем,установИв дозирующий распределитель 8 в положение Ф,нажимают кнопку 15 Доза и физиологический раствор заполняет шприц, 7 при этом воздух попавший полностью шприца, свободно выхолит через патрубки 69 И 71 выходного распределителя 9. Для улучшения отделения пузырьков производится включение вибратора 10. После того, как физиологический раствор появится на выходе патрубка 71 дозирующийраспределитель 8 и выходной распределитель 9 переводится в положение В. Затем пунктируют артерию И наполненный кровью катетер (на чертеже не показан) закрепляют на патрубке 71. Нажимают кнопку 16 Ввод и осуществляют промывку. Затем ручку 76 выходного распределителя 9 переводят в положение Д, а ручку 60 дозирующего распределителя В в положение К. Нажимают на кнопку 15 Доза и держат до тех пор, пока стрелка 20 не дойдет до нужного деления шкалы 18. Дозировка считается законченной, когда контраст появится в патрубке 69. При этом также необходимо пользоваться вибратором 10. Затем ручку 76 выходного распределителя 9 И ручку 60 дозирующего распределителя 8 переводят в положение В. Ввод рентгеноконтрастного вещества осуществляется с пульта блока регулирования 2 переводом переключателя 21 в положение Ввод. Формула изобретенияУстройство для ангиографии, содержащее корпус,на котором закреплена камера с системой термостатирования и с сосудами для рентгеноконтрастного вещества и физиологического раствора, ложемент, в котором закреплен шприц с расположенным внутри него поршнем со штоком,электромеханический привод с толкателем, имеющим возможность взаимодействия со штоком И блок регулирования скорости введения и температуры подогрева вводимых веществ, электрически связанный с электромеханическим приводом И с системой термостатирования, отличающееся тем,что, с Целью повышения безопасности эксплуатации за счет уменьшения вероятности попадания пузырьков воздуха в кровеносное русло, в него введены демпферные прокладки, на которых на корпусе установлен ложемент, и соленоиды, сердечники которых жестко соединены с прокладками, а шприц снабжен дозирующей и выходными канюлями,дозирующим распределителем, соединенным с дозирующей канюлей И сосудами для ронтгеноконтрастного вещества И физиологического раствора, И выходным распределителем,соединенным с выходной канюлей, наклонно расположенной на боковой поверхности шприца.

МПК / Метки

МПК: A61M 5/00

Метки: устройство, ангиографии
