Устройство для выравнивания потолочной опалубки (варианты)

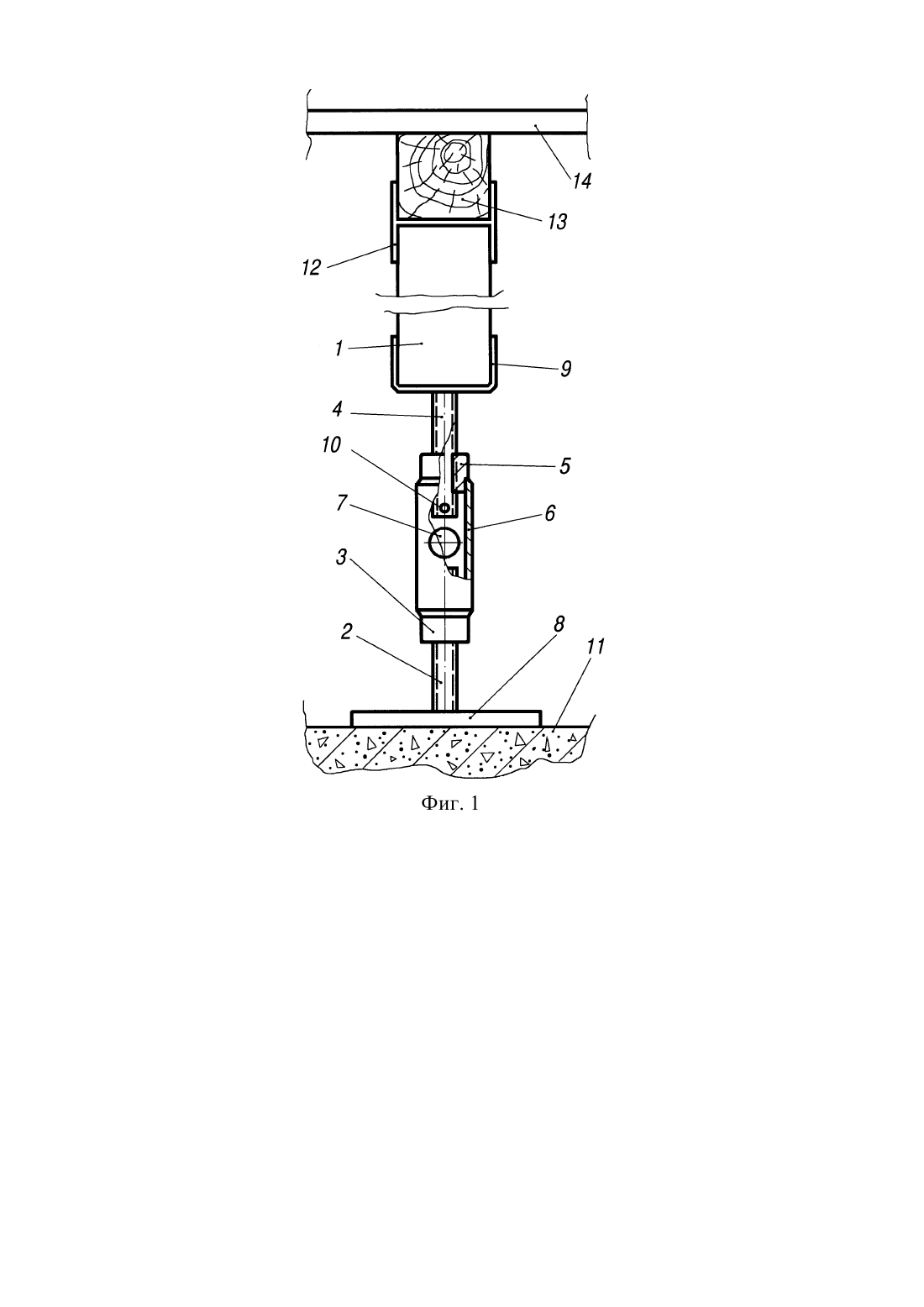

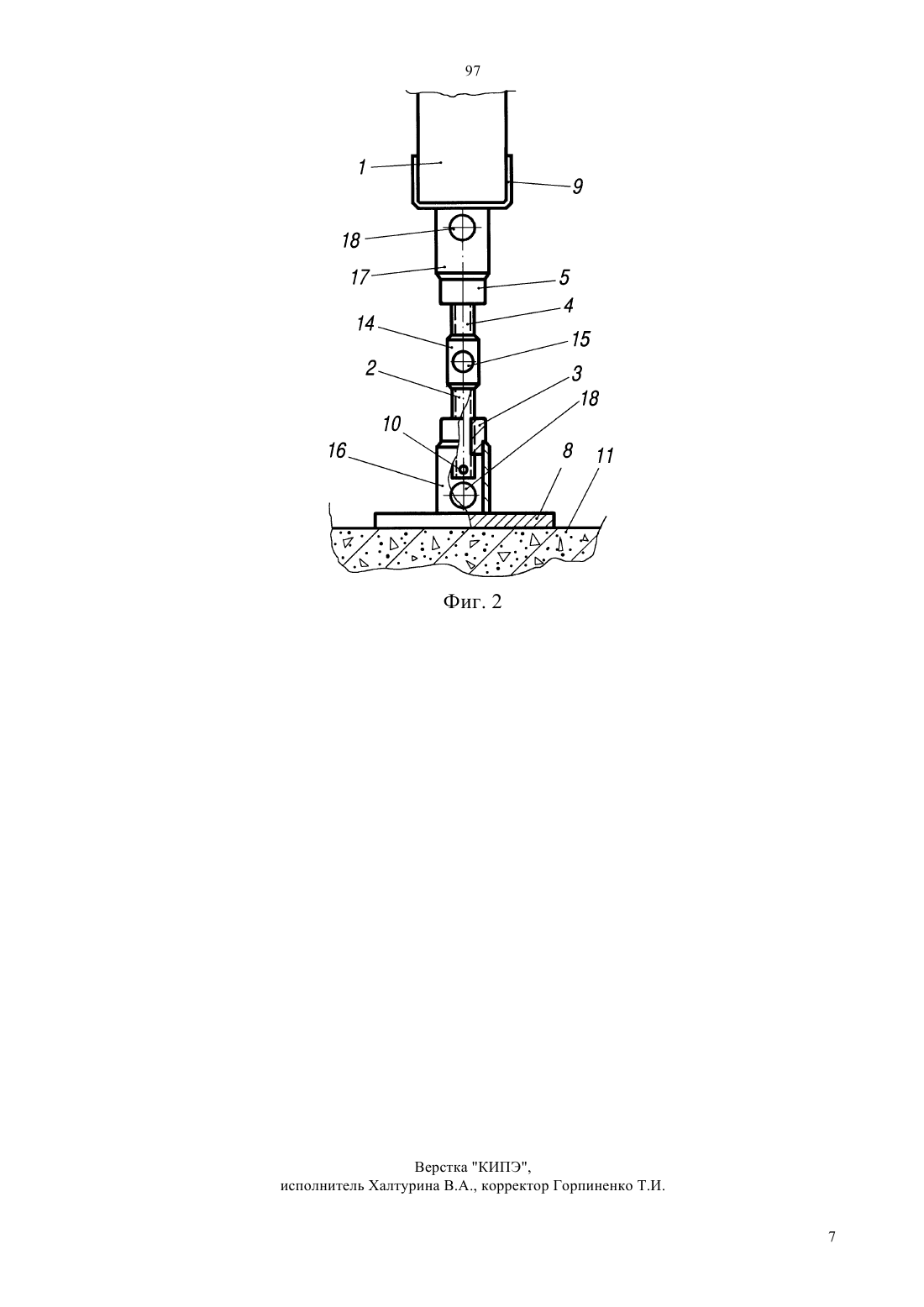

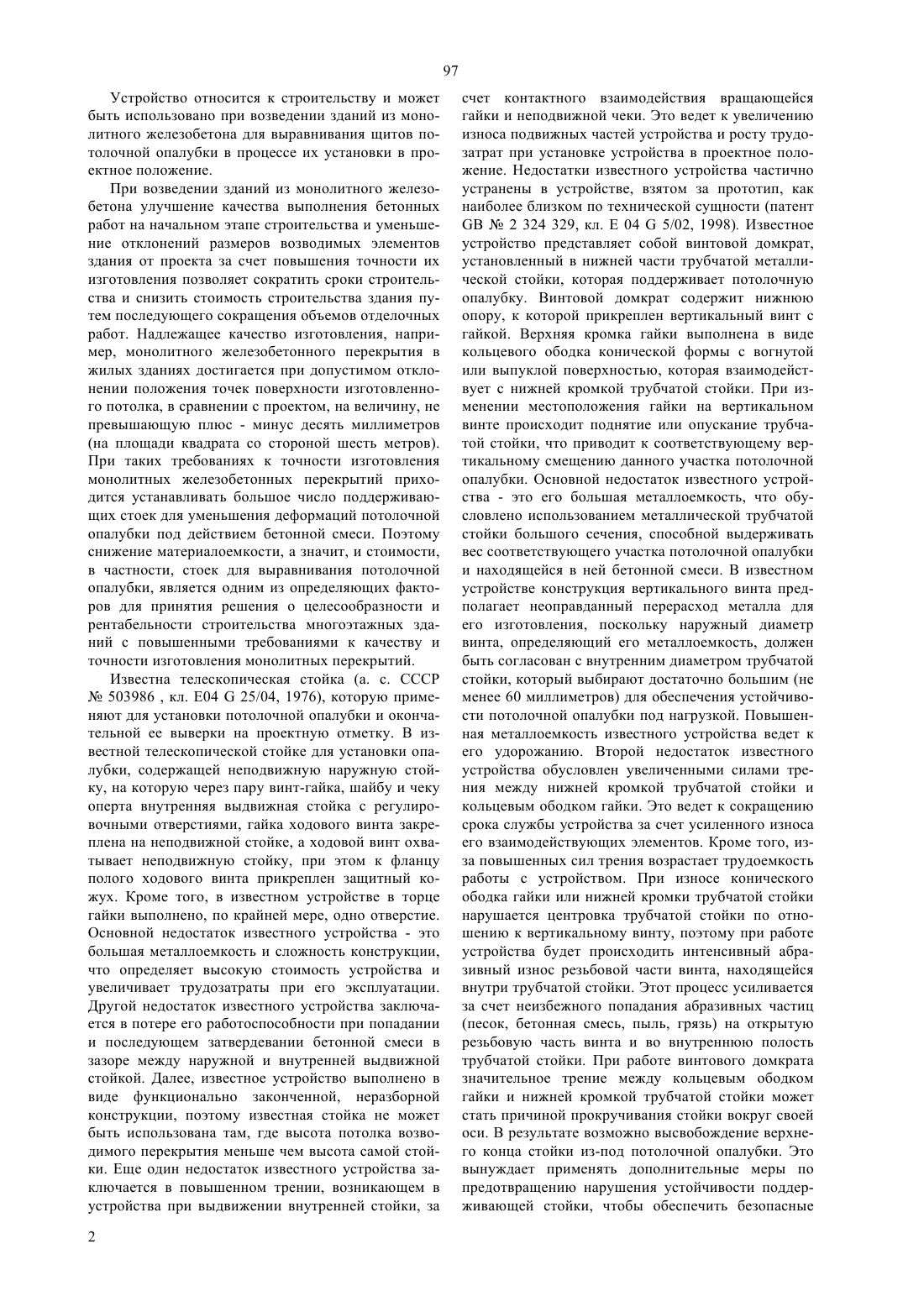

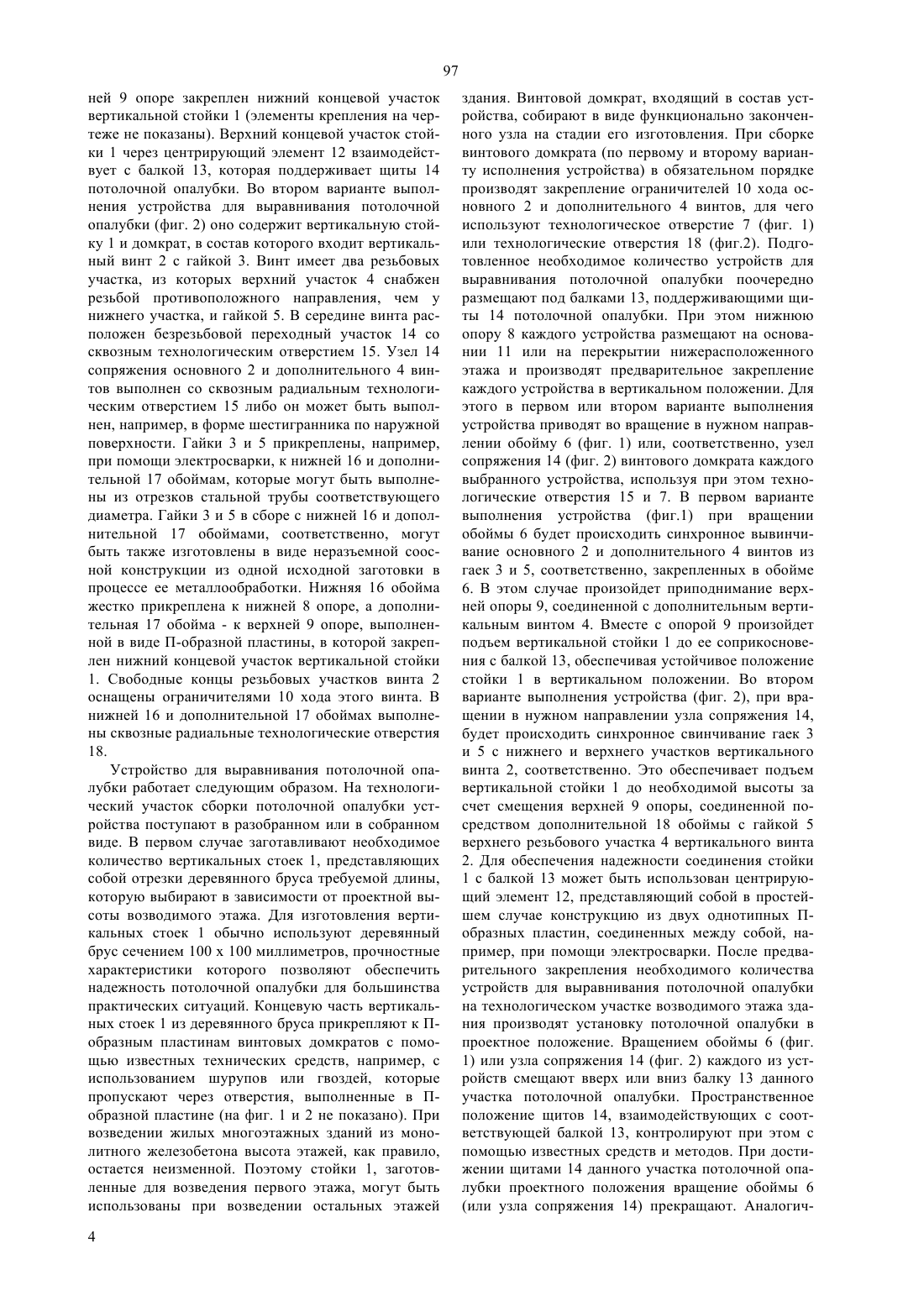

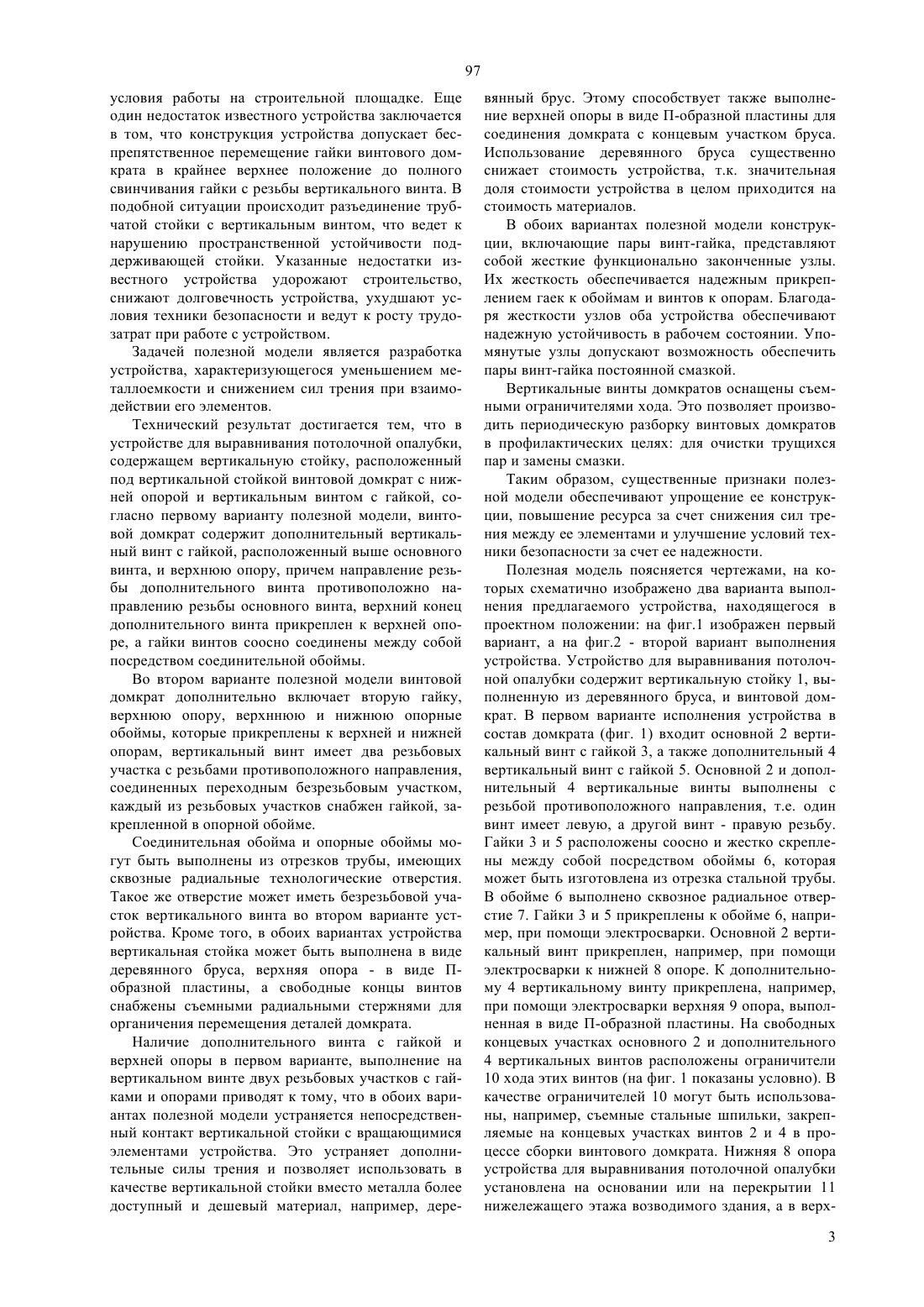

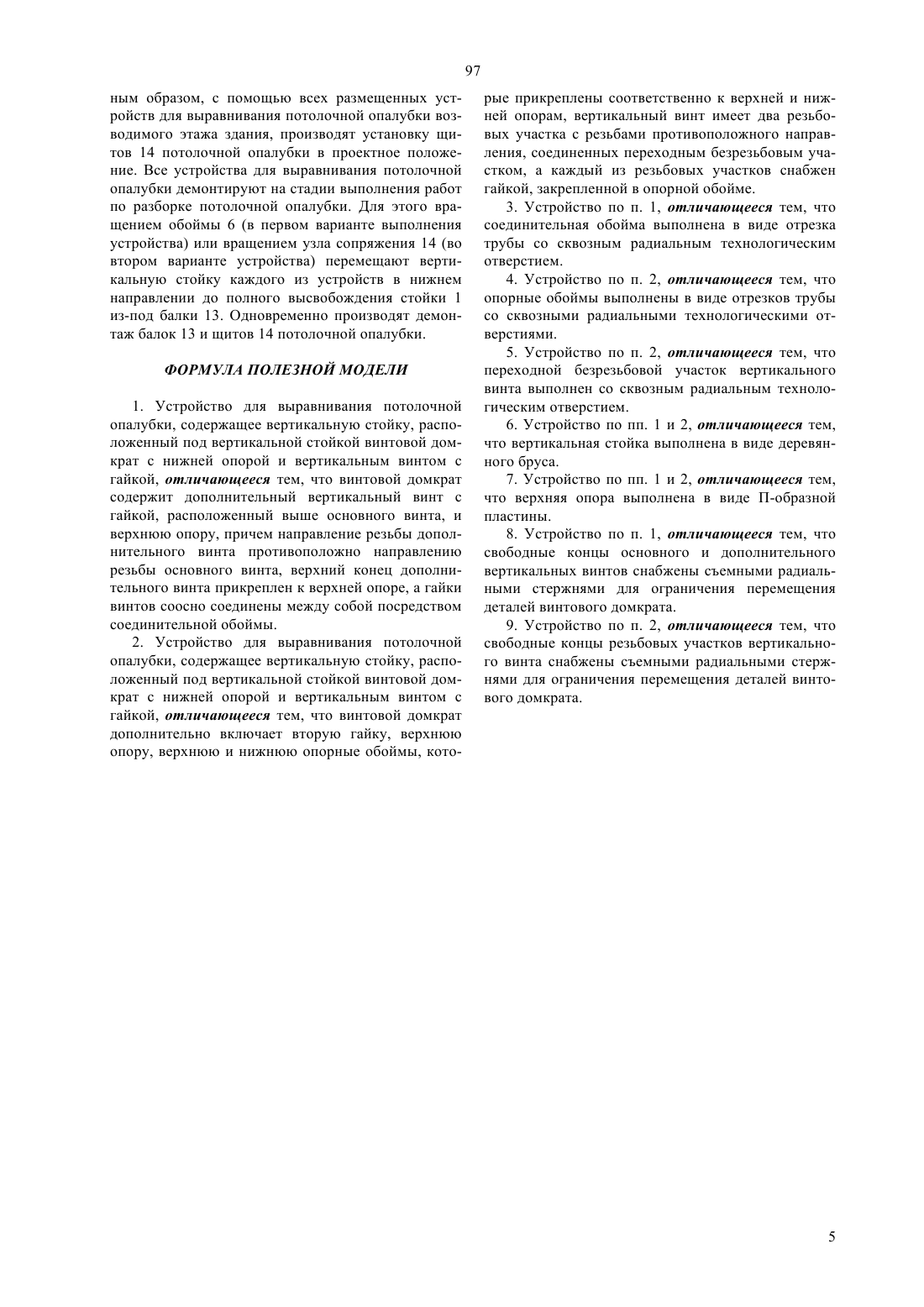

(51)7 04 25/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(76) Дымов Валерий Борисович Каверин Игорь Юрьевич(54) УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ ПОТОЛОЧНОЙ ОПАЛУБКИ (ВАРИАНТЫ)(57) Полезная модель относится к строительству и может быть использована при возведении зданий из монолитного железобетона для выравнивания щитов потолочной опалубки в процессе их установки в проектное положение. Техническим результатом полезной модели является уменьшение металлоемкости и снижение сил трения при взаимодействии элементов. Это достигается тем, что в устройстве для выравнивания потолочной опалубки, содержащем вертикальную стойку, расположенный под вертикальной стойкой винтовой домкрат с нижней опорой и вертикальным винтом с гайкой, согласно первому варианту полезной модели, винтовой домкрат содержит дополнительный вертикальный винт с гайкой, расположенный выше основного винта, и верхнюю опору, причем направление резьбы дополнительного винта противоположно направлению резь бы основного винта, верхний конец дополнительного винта прикреплен к верхней опоре, а гайки винтов соосно соединены между собой посредством соединительной обоймы. Во втором варианте полезной модели винтовой домкрат дополнительно включает вторую гайку,верхнюю опору, верхнюю и нижнюю опорные обоймы, которые прикреплены к верхней и нижней опорам, вертикальный винт имеет два резьбовых участка с резьбами противоположного направления,соединенных переходным безрезьбовым участком,каждый из резьбовых участков снабжен гайкой, закрепленной в опорной обойме. Соединительная обойма и опорные обоймы могут быть выполнены из отрезков трубы, имеющих сквозные радиальные технологические отверстия. Такое же отверстие может иметь безрезьбовой участок вертикального винта во втором варианте устройства. Кроме того, в обоих вариантах устройства вертикальная стойка может быть выполнена в виде деревянного бруса, верхняя опора - в виде Побразной пластины, а свободные концы винтов снабжены съемными радиальными стержнями для органичения перемещения деталей домкрата. 97 Устройство относится к строительству и может быть использовано при возведении зданий из монолитного железобетона для выравнивания щитов потолочной опалубки в процессе их установки в проектное положение. При возведении зданий из монолитного железобетона улучшение качества выполнения бетонных работ на начальном этапе строительства и уменьшение отклонений размеров возводимых элементов здания от проекта за счет повышения точности их изготовления позволяет сократить сроки строительства и снизить стоимость строительства здания путем последующего сокращения объемов отделочных работ. Надлежащее качество изготовления, например, монолитного железобетонного перекрытия в жилых зданиях достигается при допустимом отклонении положения точек поверхности изготовленного потолка, в сравнении с проектом, на величину, не превышающую плюс - минус десять миллиметров(на площади квадрата со стороной шесть метров). При таких требованиях к точности изготовления монолитных железобетонных перекрытий приходится устанавливать большое число поддерживающих стоек для уменьшения деформаций потолочной опалубки под действием бетонной смеси. Поэтому снижение материалоемкости, а значит, и стоимости,в частности, стоек для выравнивания потолочной опалубки, является одним из определяющих факторов для принятия решения о целесообразности и рентабельности строительства многоэтажных зданий с повышенными требованиями к качеству и точности изготовления монолитных перекрытий. Известна телескопическая стойка (а. с. СССР 503986 , кл. Е 0425/04, 1976), которую применяют для установки потолочной опалубки и окончательной ее выверки на проектную отметку. В известной телескопической стойке для установки опалубки, содержащей неподвижную наружную стойку, на которую через пару винт-гайка, шайбу и чеку оперта внутренняя выдвижная стойка с регулировочными отверстиями, гайка ходового винта закреплена на неподвижной стойке, а ходовой винт охватывает неподвижную стойку, при этом к фланцу полого ходового винта прикреплен защитный кожух. Кроме того, в известном устройстве в торце гайки выполнено, по крайней мере, одно отверстие. Основной недостаток известного устройства - это большая металлоемкость и сложность конструкции,что определяет высокую стоимость устройства и увеличивает трудозатраты при его эксплуатации. Другой недостаток известного устройства заключается в потере его работоспособности при попадании и последующем затвердевании бетонной смеси в зазоре между наружной и внутренней выдвижной стойкой. Далее, известное устройство выполнено в виде функционально законченной, неразборной конструкции, поэтому известная стойка не может быть использована там, где высота потолка возводимого перекрытия меньше чем высота самой стойки. Еще один недостаток известного устройства заключается в повышенном трении, возникающем в устройства при выдвижении внутренней стойки, за 2 счет контактного взаимодействия вращающейся гайки и неподвижной чеки. Это ведет к увеличению износа подвижных частей устройства и росту трудозатрат при установке устройства в проектное положение. Недостатки известного устройства частично устранены в устройстве, взятом за прототип, как наиболее близком по технической сущности (патент 2 324 329, кл. Е 045/02, 1998). Известное устройство представляет собой винтовой домкрат,установленный в нижней части трубчатой металлической стойки, которая поддерживает потолочную опалубку. Винтовой домкрат содержит нижнюю опору, к которой прикреплен вертикальный винт с гайкой. Верхняя кромка гайки выполнена в виде кольцевого ободка конической формы с вогнутой или выпуклой поверхностью, которая взаимодействует с нижней кромкой трубчатой стойки. При изменении местоположения гайки на вертикальном винте происходит поднятие или опускание трубчатой стойки, что приводит к соответствующему вертикальному смещению данного участка потолочной опалубки. Основной недостаток известного устройства - это его большая металлоемкость, что обусловлено использованием металлической трубчатой стойки большого сечения, способной выдерживать вес соответствующего участка потолочной опалубки и находящейся в ней бетонной смеси. В известном устройстве конструкция вертикального винта предполагает неоправданный перерасход металла для его изготовления, поскольку наружный диаметр винта, определяющий его металлоемкость, должен быть согласован с внутренним диаметром трубчатой стойки, который выбирают достаточно большим (не менее 60 миллиметров) для обеспечения устойчивости потолочной опалубки под нагрузкой. Повышенная металлоемкость известного устройства ведет к его удорожанию. Второй недостаток известного устройства обусловлен увеличенными силами трения между нижней кромкой трубчатой стойки и кольцевым ободком гайки. Это ведет к сокращению срока службы устройства за счет усиленного износа его взаимодействующих элементов. Кроме того, изза повышенных сил трения возрастает трудоемкость работы с устройством. При износе конического ободка гайки или нижней кромки трубчатой стойки нарушается центровка трубчатой стойки по отношению к вертикальному винту, поэтому при работе устройства будет происходить интенсивный абразивный износ резьбовой части винта, находящейся внутри трубчатой стойки. Этот процесс усиливается за счет неизбежного попадания абразивных частиц(песок, бетонная смесь, пыль, грязь) на открытую резьбовую часть винта и во внутреннюю полость трубчатой стойки. При работе винтового домкрата значительное трение между кольцевым ободком гайки и нижней кромкой трубчатой стойки может стать причиной прокручивания стойки вокруг своей оси. В результате возможно высвобождение верхнего конца стойки из-под потолочной опалубки. Это вынуждает применять дополнительные меры по предотвращению нарушения устойчивости поддерживающей стойки, чтобы обеспечить безопасные 97 условия работы на строительной площадке. Еще один недостаток известного устройства заключается в том, что конструкция устройства допускает беспрепятственное перемещение гайки винтового домкрата в крайнее верхнее положение до полного свинчивания гайки с резьбы вертикального винта. В подобной ситуации происходит разъединение трубчатой стойки с вертикальным винтом, что ведет к нарушению пространственной устойчивости поддерживающей стойки. Указанные недостатки известного устройства удорожают строительство,снижают долговечность устройства, ухудшают условия техники безопасности и ведут к росту трудозатрат при работе с устройством. Задачей полезной модели является разработка устройства, характеризующегося уменьшением металлоемкости и снижением сил трения при взаимодействии его элементов. Технический результат достигается тем, что в устройстве для выравнивания потолочной опалубки,содержащем вертикальную стойку, расположенный под вертикальной стойкой винтовой домкрат с нижней опорой и вертикальным винтом с гайкой, согласно первому варианту полезной модели, винтовой домкрат содержит дополнительный вертикальный винт с гайкой, расположенный выше основного винта, и верхнюю опору, причем направление резьбы дополнительного винта противоположно направлению резьбы основного винта, верхний конец дополнительного винта прикреплен к верхней опоре, а гайки винтов соосно соединены между собой посредством соединительной обоймы. Во втором варианте полезной модели винтовой домкрат дополнительно включает вторую гайку,верхнюю опору, верхннюю и нижнюю опорные обоймы, которые прикреплены к верхней и нижней опорам, вертикальный винт имеет два резьбовых участка с резьбами противоположного направления,соединенных переходным безрезьбовым участком,каждый из резьбовых участков снабжен гайкой, закрепленной в опорной обойме. Соединительная обойма и опорные обоймы могут быть выполнены из отрезков трубы, имеющих сквозные радиальные технологические отверстия. Такое же отверстие может иметь безрезьбовой участок вертикального винта во втором варианте устройства. Кроме того, в обоих вариантах устройства вертикальная стойка может быть выполнена в виде деревянного бруса, верхняя опора - в виде Побразной пластины, а свободные концы винтов снабжены съемными радиальными стержнями для органичения перемещения деталей домкрата. Наличие дополнительного винта с гайкой и верхней опоры в первом варианте, выполнение на вертикальном винте двух резьбовых участков с гайками и опорами приводят к тому, что в обоих вариантах полезной модели устраняется непосредственный контакт вертикальной стойки с вращающимися элементами устройства. Это устраняет дополнительные силы трения и позволяет использовать в качестве вертикальной стойки вместо металла более доступный и дешевый материал, например, дере вянный брус. Этому способствует также выполнение верхней опоры в виде П-образной пластины для соединения домкрата с концевым участком бруса. Использование деревянного бруса существенно снижает стоимость устройства, т.к. значительная доля стоимости устройства в целом приходится на стоимость материалов. В обоих вариантах полезной модели конструкции, включающие пары винт-гайка, представляют собой жесткие функционально законченные узлы. Их жесткость обеспечивается надежным прикреплением гаек к обоймам и винтов к опорам. Благодаря жесткости узлов оба устройства обеспечивают надежную устойчивость в рабочем состоянии. Упомянутые узлы допускают возможность обеспечить пары винт-гайка постоянной смазкой. Вертикальные винты домкратов оснащены съемными ограничителями хода. Это позволяет производить периодическую разборку винтовых домкратов в профилактических целях для очистки трущихся пар и замены смазки. Таким образом, существенные признаки полезной модели обеспечивают упрощение ее конструкции, повышение ресурса за счет снижения сил трения между ее элементами и улучшение условий техники безопасности за счет ее надежности. Полезная модель поясняется чертежами, на которых схематично изображено два варианта выполнения предлагаемого устройства, находящегося в проектном положении на фиг.1 изображен первый вариант, а на фиг.2 - второй вариант выполнения устройства. Устройство для выравнивания потолочной опалубки содержит вертикальную стойку 1, выполненную из деревянного бруса, и винтовой домкрат. В первом варианте исполнения устройства в состав домкрата (фиг. 1) входит основной 2 вертикальный винт с гайкой 3, а также дополнительный 4 вертикальный винт с гайкой 5. Основной 2 и дополнительный 4 вертикальные винты выполнены с резьбой противоположного направления, т.е. один винт имеет левую, а другой винт - правую резьбу. Гайки 3 и 5 расположены соосно и жестко скреплены между собой посредством обоймы 6, которая может быть изготовлена из отрезка стальной трубы. В обойме 6 выполнено сквозное радиальное отверстие 7. Гайки 3 и 5 прикреплены к обойме 6, например, при помощи электросварки. Основной 2 вертикальный винт прикреплен, например, при помощи электросварки к нижней 8 опоре. К дополнительному 4 вертикальному винту прикреплена, например,при помощи электросварки верхняя 9 опора, выполненная в виде П-образной пластины. На свободных концевых участках основного 2 и дополнительного 4 вертикальных винтов расположены ограничители 10 хода этих винтов (на фиг. 1 показаны условно). В качестве ограничителей 10 могут быть использованы, например, съемные стальные шпильки, закрепляемые на концевых участках винтов 2 и 4 в процессе сборки винтового домкрата. Нижняя 8 опора устройства для выравнивания потолочной опалубки установлена на основании или на перекрытии 11 нижележащего этажа возводимого здания, а в верх 3 97 ней 9 опоре закреплен нижний концевой участок вертикальной стойки 1 (элементы крепления на чертеже не показаны). Верхний концевой участок стойки 1 через центрирующий элемент 12 взаимодействует с балкой 13, которая поддерживает щиты 14 потолочной опалубки. Во втором варианте выполнения устройства для выравнивания потолочной опалубки (фиг. 2) оно содержит вертикальную стойку 1 и домкрат, в состав которого входит вертикальный винт 2 с гайкой 3. Винт имеет два резьбовых участка, из которых верхний участок 4 снабжен резьбой противоположного направления, чем у нижнего участка, и гайкой 5. В середине винта расположен безрезьбовой переходный участок 14 со сквозным технологическим отверстием 15. Узел 14 сопряжения основного 2 и дополнительного 4 винтов выполнен со сквозным радиальным технологическим отверстием 15 либо он может быть выполнен, например, в форме шестигранника по наружной поверхности. Гайки 3 и 5 прикреплены, например,при помощи электросварки, к нижней 16 и дополнительной 17 обоймам, которые могут быть выполнены из отрезков стальной трубы соответствующего диаметра. Гайки 3 и 5 в сборе с нижней 16 и дополнительной 17 обоймами, соответственно, могут быть также изготовлены в виде неразъемной соосной конструкции из одной исходной заготовки в процессе ее металлообработки. Нижняя 16 обойма жестко прикреплена к нижней 8 опоре, а дополнительная 17 обойма - к верхней 9 опоре, выполненной в виде П-образной пластины, в которой закреплен нижний концевой участок вертикальной стойки 1. Свободные концы резьбовых участков винта 2 оснащены ограничителями 10 хода этого винта. В нижней 16 и дополнительной 17 обоймах выполнены сквозные радиальные технологические отверстия 18. Устройство для выравнивания потолочной опалубки работает следующим образом. На технологический участок сборки потолочной опалубки устройства поступают в разобранном или в собранном виде. В первом случае заготавливают необходимое количество вертикальных стоек 1, представляющих собой отрезки деревянного бруса требуемой длины,которую выбирают в зависимости от проектной высоты возводимого этажа. Для изготовления вертикальных стоек 1 обычно используют деревянный брус сечением 100 х 100 миллиметров, прочностные характеристики которого позволяют обеспечить надежность потолочной опалубки для большинства практических ситуаций. Концевую часть вертикальных стоек 1 из деревянного бруса прикрепляют к Побразным пластинам винтовых домкратов с помощью известных технических средств, например, с использованием шурупов или гвоздей, которые пропускают через отверстия, выполненные в Побразной пластине (на фиг. 1 и 2 не показано). При возведении жилых многоэтажных зданий из монолитного железобетона высота этажей, как правило,остается неизменной. Поэтому стойки 1, заготовленные для возведения первого этажа, могут быть использованы при возведении остальных этажей 4 здания. Винтовой домкрат, входящий в состав устройства, собирают в виде функционально законченного узла на стадии его изготовления. При сборке винтового домкрата (по первому и второму варианту исполнения устройства) в обязательном порядке производят закрепление ограничителей 10 хода основного 2 и дополнительного 4 винтов, для чего используют технологическое отверстие 7 (фиг. 1) или технологические отверстия 18 (фиг.2). Подготовленное необходимое количество устройств для выравнивания потолочной опалубки поочередно размещают под балками 13, поддерживающими щиты 14 потолочной опалубки. При этом нижнюю опору 8 каждого устройства размещают на основании 11 или на перекрытии нижерасположенного этажа и производят предварительное закрепление каждого устройства в вертикальном положении. Для этого в первом или втором варианте выполнения устройства приводят во вращение в нужном направлении обойму 6 (фиг. 1) или, соответственно, узел сопряжения 14 (фиг. 2) винтового домкрата каждого выбранного устройства, используя при этом технологические отверстия 15 и 7. В первом варианте выполнения устройства (фиг.1) при вращении обоймы 6 будет происходить синхронное вывинчивание основного 2 и дополнительного 4 винтов из гаек 3 и 5, соответственно, закрепленных в обойме 6. В этом случае произойдет приподнимание верхней опоры 9, соединенной с дополнительным вертикальным винтом 4. Вместе с опорой 9 произойдет подъем вертикальной стойки 1 до ее соприкосновения с балкой 13, обеспечивая устойчивое положение стойки 1 в вертикальном положении. Во втором варианте выполнения устройства (фиг. 2), при вращении в нужном направлении узла сопряжения 14,будет происходить синхронное свинчивание гаек 3 и 5 с нижнего и верхнего участков вертикального винта 2, соответственно. Это обеспечивает подъем вертикальной стойки 1 до необходимой высоты за счет смещения верхней 9 опоры, соединенной посредством дополнительной 18 обоймы с гайкой 5 верхнего резьбового участка 4 вертикального винта 2. Для обеспечения надежности соединения стойки 1 с балкой 13 может быть использован центрирующий элемент 12, представляющий собой в простейшем случае конструкцию из двух однотипных Побразных пластин, соединенных между собой, например, при помощи электросварки. После предварительного закрепления необходимого количества устройств для выравнивания потолочной опалубки на технологическом участке возводимого этажа здания производят установку потолочной опалубки в проектное положение. Вращением обоймы 6 (фиг. 1) или узла сопряжения 14 (фиг. 2) каждого из устройств смещают вверх или вниз балку 13 данного участка потолочной опалубки. Пространственное положение щитов 14, взаимодействующих с соответствующей балкой 13, контролируют при этом с помощью известных средств и методов. При достижении щитами 14 данного участка потолочной опалубки проектного положения вращение обоймы 6(или узла сопряжения 14) прекращают. Аналогич 97 ным образом, с помощью всех размещенных устройств для выравнивания потолочной опалубки возводимого этажа здания, производят установку щитов 14 потолочной опалубки в проектное положение. Все устройства для выравнивания потолочной опалубки демонтируют на стадии выполнения работ по разборке потолочной опалубки. Для этого вращением обоймы 6 (в первом варианте выполнения устройства) или вращением узла сопряжения 14 (во втором варианте устройства) перемещают вертикальную стойку каждого из устройств в нижнем направлении до полного высвобождения стойки 1 из-под балки 13. Одновременно производят демонтаж балок 13 и щитов 14 потолочной опалубки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для выравнивания потолочной опалубки, содержащее вертикальную стойку, расположенный под вертикальной стойкой винтовой домкрат с нижней опорой и вертикальным винтом с гайкой, отличающееся тем, что винтовой домкрат содержит дополнительный вертикальный винт с гайкой, расположенный выше основного винта, и верхнюю опору, причем направление резьбы дополнительного винта противоположно направлению резьбы основного винта, верхний конец дополнительного винта прикреплен к верхней опоре, а гайки винтов соосно соединены между собой посредством соединительной обоймы. 2. Устройство для выравнивания потолочной опалубки, содержащее вертикальную стойку, расположенный под вертикальной стойкой винтовой домкрат с нижней опорой и вертикальным винтом с гайкой, отличающееся тем, что винтовой домкрат дополнительно включает вторую гайку, верхнюю опору, верхнюю и нижнюю опорные обоймы, кото рые прикреплены соответственно к верхней и нижней опорам, вертикальный винт имеет два резьбовых участка с резьбами противоположного направления, соединенных переходным безрезьбовым участком, а каждый из резьбовых участков снабжен гайкой, закрепленной в опорной обойме. 3. Устройство по п. 1, отличающееся тем, что соединительная обойма выполнена в виде отрезка трубы со сквозным радиальным технологическим отверстием. 4. Устройство по п. 2, отличающееся тем, что опорные обоймы выполнены в виде отрезков трубы со сквозными радиальными технологическими отверстиями. 5. Устройство по п. 2, отличающееся тем, что переходной безрезьбовой участок вертикального винта выполнен со сквозным радиальным технологическим отверстием. 6. Устройство по пп. 1 и 2, отличающееся тем,что вертикальная стойка выполнена в виде деревянного бруса. 7. Устройство по пп. 1 и 2, отличающееся тем,что верхняя опора выполнена в виде П-образной пластины. 8. Устройство по п. 1, отличающееся тем, что свободные концы основного и дополнительного вертикальных винтов снабжены съемными радиальными стержнями для ограничения перемещения деталей винтового домкрата. 9. Устройство по п. 2, отличающееся тем, что свободные концы резьбовых участков вертикального винта снабжены съемными радиальными стержнями для ограничения перемещения деталей винтового домкрата.
