Сборный железобетонный каркас зданий и сооружений

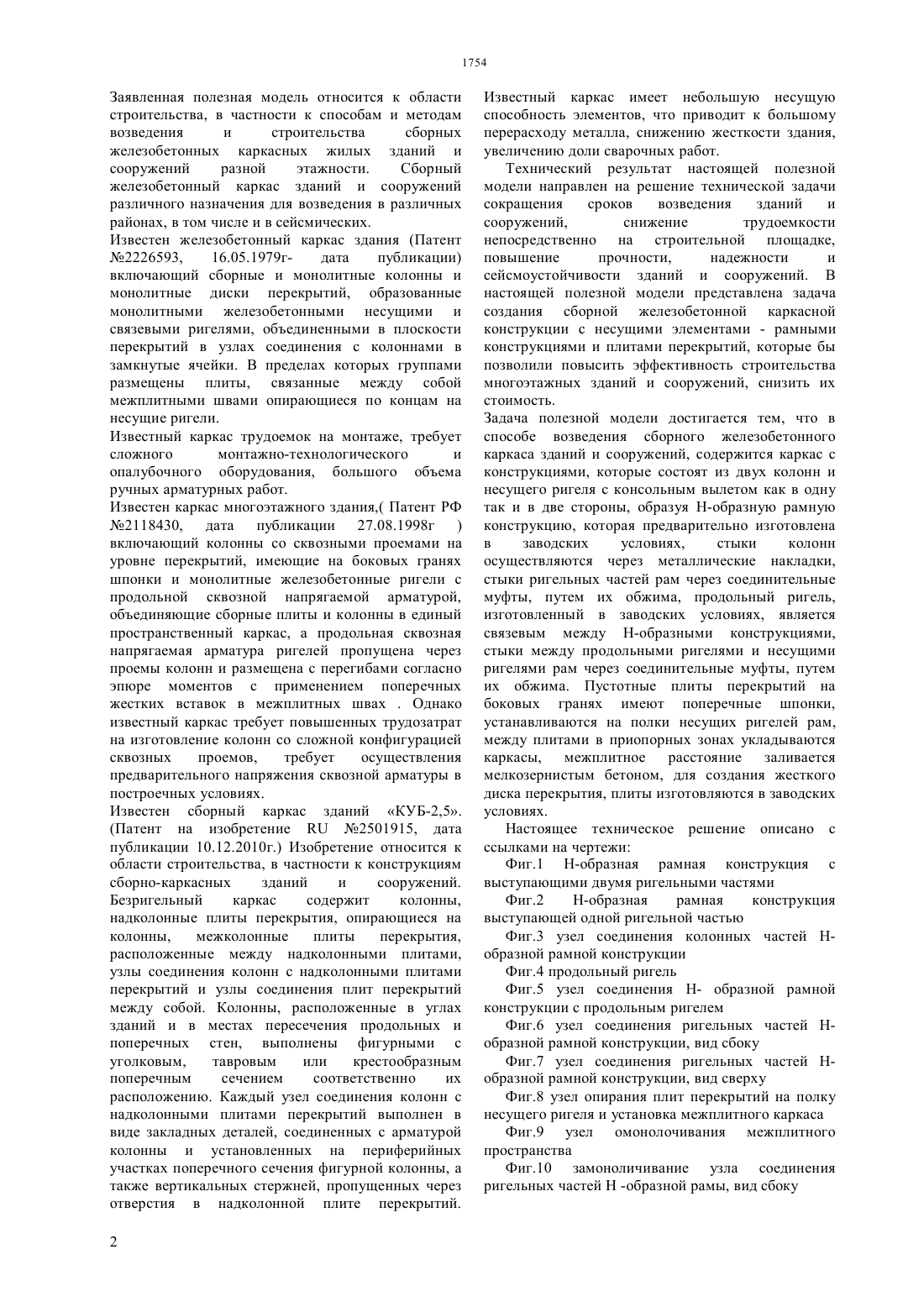

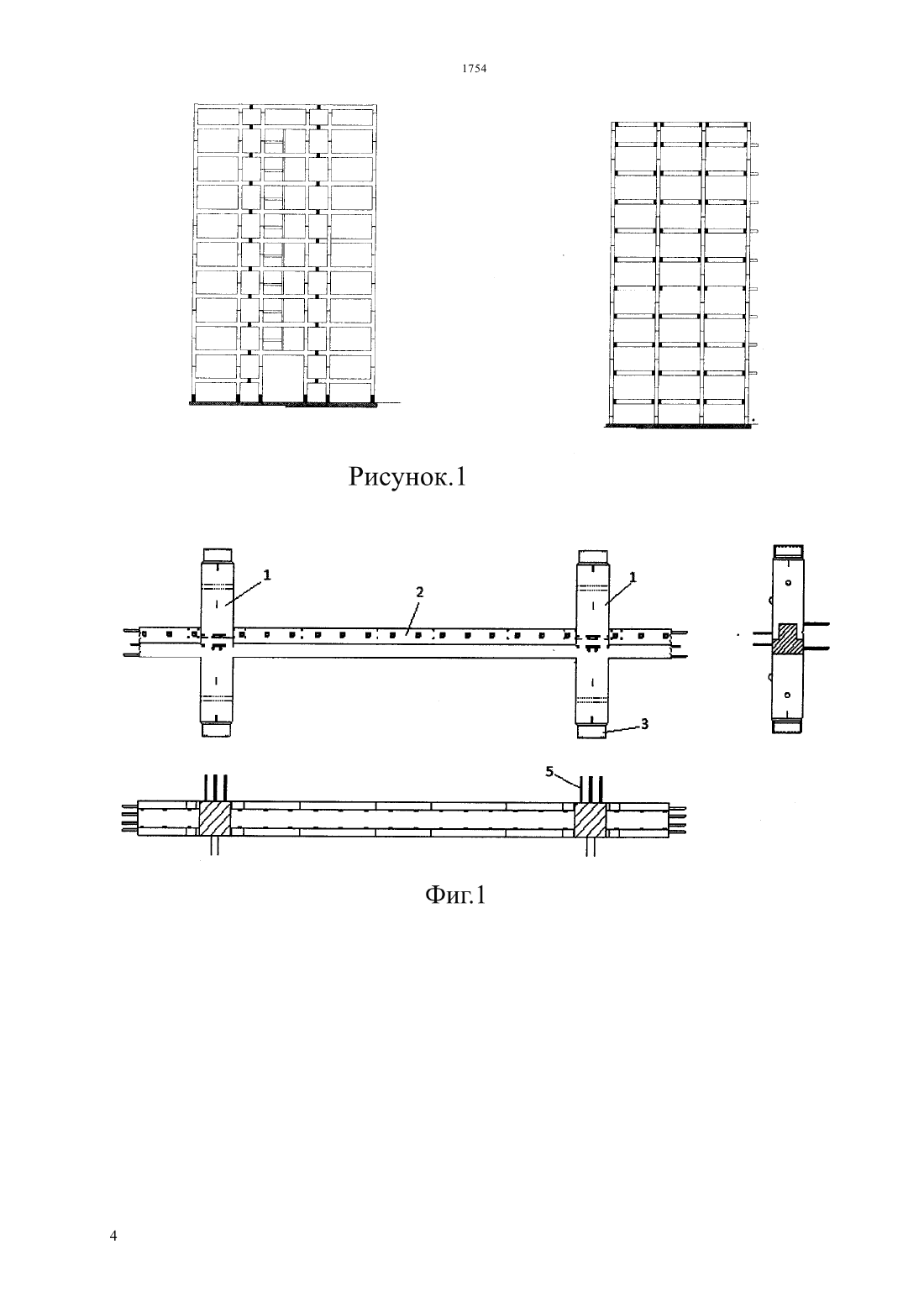

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сооружений разной этажности. Сборный железобетонный каркас зданий и сооружений различного назначения для возведения в различных районах, в том числе и в сейсмических. В предлагаемом сборном железобетонном каркасе зданий и сооружений, несущие конструкции выполнены в виде рамной конструкции,включающей две колонные и одну ригельную часть,выполненную как одно целое. Несущие элементы имеют Н - образную форму с ригельной частью, выступающей как в одну, так и в две стороны . Продольный ригель имеет роль связевого элемента,плиты перекрытий многопустотные.(73) Товарищество с ограниченной ответственностью Современные строительные изделия(54) СБОРНЫЙ ЖЕЛЕЗОБЕТОННЫЙ КАРКАС ЗДАНИЙ И СООРУЖЕНИЙ(57) Заявленная полезная модель относится к области строительства, в частности к способам и методам возведения и строительства сборных железобетонных каркасных жилых зданий и Заявленная полезная модель относится к области строительства, в частности к способам и методам возведения и строительства сборных железобетонных каркасных жилых зданий и сооружений разной этажности. Сборный железобетонный каркас зданий и сооружений различного назначения для возведения в различных районах, в том числе и в сейсмических. Известен железобетонный каркас здания (Патент 2226593,16.05.1979 гдата публикации) включающий сборные и монолитные колонны и монолитные диски перекрытий, образованные монолитными железобетонными несущими и связевыми ригелями, объединенными в плоскости перекрытий в узлах соединения с колоннами в замкнутые ячейки. В пределах которых группами размещены плиты, связанные между собой межплитными швами опирающиеся по концам на несущие ригели. Известный каркас трудоемок на монтаже, требует сложного монтажно-технологического и опалубочного оборудования, большого объема ручных арматурных работ. Известен каркас многоэтажного здания,( Патент РФ 2118430, дата публикации 27.08.1998 г ) включающий колонны со сквозными проемами на уровне перекрытий, имеющие на боковых гранях шпонки и монолитные железобетонные ригели с продольной сквозной напрягаемой арматурой,объединяющие сборные плиты и колонны в единый пространственный каркас, а продольная сквозная напрягаемая арматура ригелей пропущена через проемы колонн и размещена с перегибами согласно эпюре моментов с применением поперечных жестких вставок в межплитных швах . Однако известный каркас требует повышенных трудозатрат на изготовление колонн со сложной конфигурацией сквозных проемов,требует осуществления предварительного напряжения сквозной арматуры в построечных условиях. Известен сборный каркас зданий КУБ-2,5.(Патент на изобретение 2501915, дата публикации 10.12.2010 г.) Изобретение относится к области строительства, в частности к конструкциям сборно-каркасных зданий и сооружений. Безригельный каркас содержит колонны,надколонные плиты перекрытия, опирающиеся на колонны,межколонные плиты перекрытия,расположенные между надколонными плитами,узлы соединения колонн с надколонными плитами перекрытий и узлы соединения плит перекрытий между собой. Колонны, расположенные в углах зданий и в местах пересечения продольных и поперечных стен, выполнены фигурными с уголковым,тавровым или крестообразным поперечным сечением соответственно их расположению. Каждый узел соединения колонн с надколонными плитами перекрытий выполнен в виде закладных деталей, соединенных с арматурой колонны и установленных на периферийных участках поперечного сечения фигурной колонны, а также вертикальных стержней, пропущенных через отверстия в надколонной плите перекрытий. 2 Известный каркас имеет небольшую несущую способность элементов, что приводит к большому перерасходу металла, снижению жесткости здания,увеличению доли сварочных работ. Технический результат настоящей полезной модели направлен на решение технической задачи сокращения сроков возведения зданий и сооружений,снижение трудоемкости непосредственно на строительной площадке,повышение прочности,надежности и сейсмоустойчивости зданий и сооружений. В настоящей полезной модели представлена задача создания сборной железобетонной каркасной конструкции с несущими элементами - рамными конструкциями и плитами перекрытий, которые бы позволили повысить эффективность строительства многоэтажных зданий и сооружений, снизить их стоимость. Задача полезной модели достигается тем, что в способе возведения сборного железобетонного каркаса зданий и сооружений, содержится каркас с конструкциями, которые состоят из двух колонн и несущего ригеля с консольным вылетом как в одну так и в две стороны, образуя Н-образную рамную конструкцию, которая предварительно изготовлена в заводских условиях,стыки колонн осуществляются через металлические накладки,стыки ригельных частей рам через соединительные муфты, путем их обжима, продольный ригель,изготовленный в заводских условиях, является связевым между Н-образными конструкциями,стыки между продольными ригелями и несущими ригелями рам через соединительные муфты, путем их обжима. Пустотные плиты перекрытий на боковых гранях имеют поперечные шпонки,устанавливаются на полки несущих ригелей рам,между плитами в приопорных зонах укладываются каркасы, межплитное расстояние заливается мелкозернистым бетоном, для создания жесткого диска перекрытия, плиты изготовляются в заводских условиях. Настоящее техническое решение описано с ссылками на чертежи Фиг.1 Н-образная рамная конструкция с выступающими двумя ригельными частями Фиг.2 Н-образная рамная конструкция выступающей одной ригельной частью Фиг.3 узел соединения колонных частей Нобразной рамной конструкции Фиг.4 продольный ригель Фиг.5 узел соединения Н- образной рамной конструкции с продольным ригелем Фиг.6 узел соединения ригельных частей Нобразной рамной конструкции, вид сбоку Фиг.7 узел соединения ригельных частей Нобразной рамной конструкции, вид сверху Фиг.8 узел опирания плит перекрытий на полку несущего ригеля и установка межплитного каркаса Фиг.9 узел омонолочивания межплитного пространства Фиг.10 замоноличивание узла соединения ригельных частей Н -образной рамы, вид сбоку Фиг.11 замоноличивание узла соединения колонной части Н- образной рамы с продольным ригелем, вид сбоку. Фиг.12 лестничный марш- Н-образная рамная конструкция высотой в этаж состоит из двух колонн 1 Фиг.1 и несущего ригеля 2 Фиг.1,с консольным вылетом как в одну Фиг.2 так и в две стороны Фиг.1, несущие ригели в раме приняты таврового сечения с полками для опирания плит перекрытий. Монтаж включает заливку фундамента, при заливке из фундамента выходят колонны, в колонны устанавливают закладные детали оголовники, при монтаже на оголовники колонн устанавливают Н-образную рамную конструкцию высотой в этаж. Временная фиксация колонн Н-образных рамных конструкций происходит с применением монтажного кондуктора,который закрепляется нижней частью на нижестоящую колонну, а верхней частью фиксирует вышестоящую Н-образную рамную конструкцию,съем кондуктора происходит после завершения приварки металлических накладок 4 Фиг.3 к металлическим оголовникам колонн 3 Фиг.3. В месте совмещения колоннаригель проходят выпуска 5 Фиг.1 для крепления продольных ригелей Фиг.4. Установленная в проектное положение укрупненная Н- образная конструкция Фиг.1,колонны которой жестко сопрягаются с колоннами выходящими из фундамента, последние выходят из перекрестных балок монолитной железобетонной плиты фундамента. Стыки колонн осуществляются через металлические накладки 4 на Фиг.3. Продольные ригели Фиг.4 с выпусками 6 Фиг.4, для их крепления к несущей раме, имеют прямоугольное сечение. Стыки продольных ригелей с Н- образными конструкциями Фиг.5 и ригельных консолей несущих рам Фиг.6 и Фиг.7 осуществляются через соединительные муфты 7,посредством их обжима специальной гидравлической установкой. Многопустотные плиты перекрытий 8 Фиг.8 шириной 1500 мм,1200 мм, 900 мм укладываются на полки несущих ригелей Н- образных рам, между плитами укладываются каркасы 9 Фиг.8 с выходом их в приопорной зоне и соединением их с выпусками из несущих ригелей рам, швы между плитами заливаются бетоном Фиг.9. Омоноличивание всех стыковочных узлов бетоном. Фиг.10, Фиг.11. Лестничные марши- - образные ребристые сборные железобетонные, с двумя полуплощадками. Фиг. 12, высота марша в полэтажа. У сборного железобетонного каркаса зданий и сооружений из укрупненных элементов имеются следующие преимущества- Укрупнение несущих элементов в единую Н - образную рамную конструкцию, объединяющую колонны и ригель, позволяет в несколько раз снизить трудоемкость устройства монтажа каркаса на строительной площадке. Высокий уровень индустриализации изготовление Н- образных рамных конструкций в заводских условиях обеспечивает высокое качество конструкций , где они проходят все стадии заводского контроля, а значит высокое качество монолитных узлов в стыках колонна-ригель и упрощение их изготовления , при этом сокращается номенклатура несущих элементов до 4-5 штук.- Стыковочный узел между колоннами Н- образных рамных конструкций с помощью стальных накладок,привариваемых к металлическим оголовникам является достаточно надежным, и его выполнение сводится к обычным приемам выполнения электродуговой сваркой.- Стыковые соединения ригельных консолей Н - образных рамных конструкций через соединительные муфты, путем их обжима,упрощают и сокращают сроки монтажа.- Стыковые соединения Н - образных рамных конструкций с продольными ригелями через соединительные муфты путем их обжима упрощают и сокращают сроки монтажа.- Членение каркаса Рисунок 1 по колоннам в межэтажном пространстве в зоне нулевых моментов от действия горизонтальных сейсмических нагрузок,и вылет ригелей - консолей за колонны как в одну,так и в две стороны, обеспечивает стык ригелей в зоне наименьших изгибающих моментов.- Независимость проведения монтажных работ на строительной площадке от погодных условий. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сборный железобетонный каркас зданий и сооружений, отличающийся тем, что узлы соединения колонн по высоте, выполнены с помощью металлических накладок, с применением приемов электродуговой сварки, а узел соединения ригельных частей укрупненных Н- образных рамных конструкций между собой и с продольными ригелями, через арматурные выпуски, через соединительные муфты посредством их обжатия,соединение плит перекрытий между собой через замоноличивание межплитного пространства мелкозернистым бетоном для создания жесткого диска перекрытия через систему шпонок в плитах. 2. Сборный железобетонный каркас зданий и сооружений, отличающийся тем, что колонны с ригелями объединены в Н образную железобетонную рамную несущую конструкцию. 3. Сборный железобетонный каркас зданий сооружений, отличающийся тем, что членение каркаса по колоннам находится в средней части межэтажного пространства.
