Коленный модуль протеза бедра

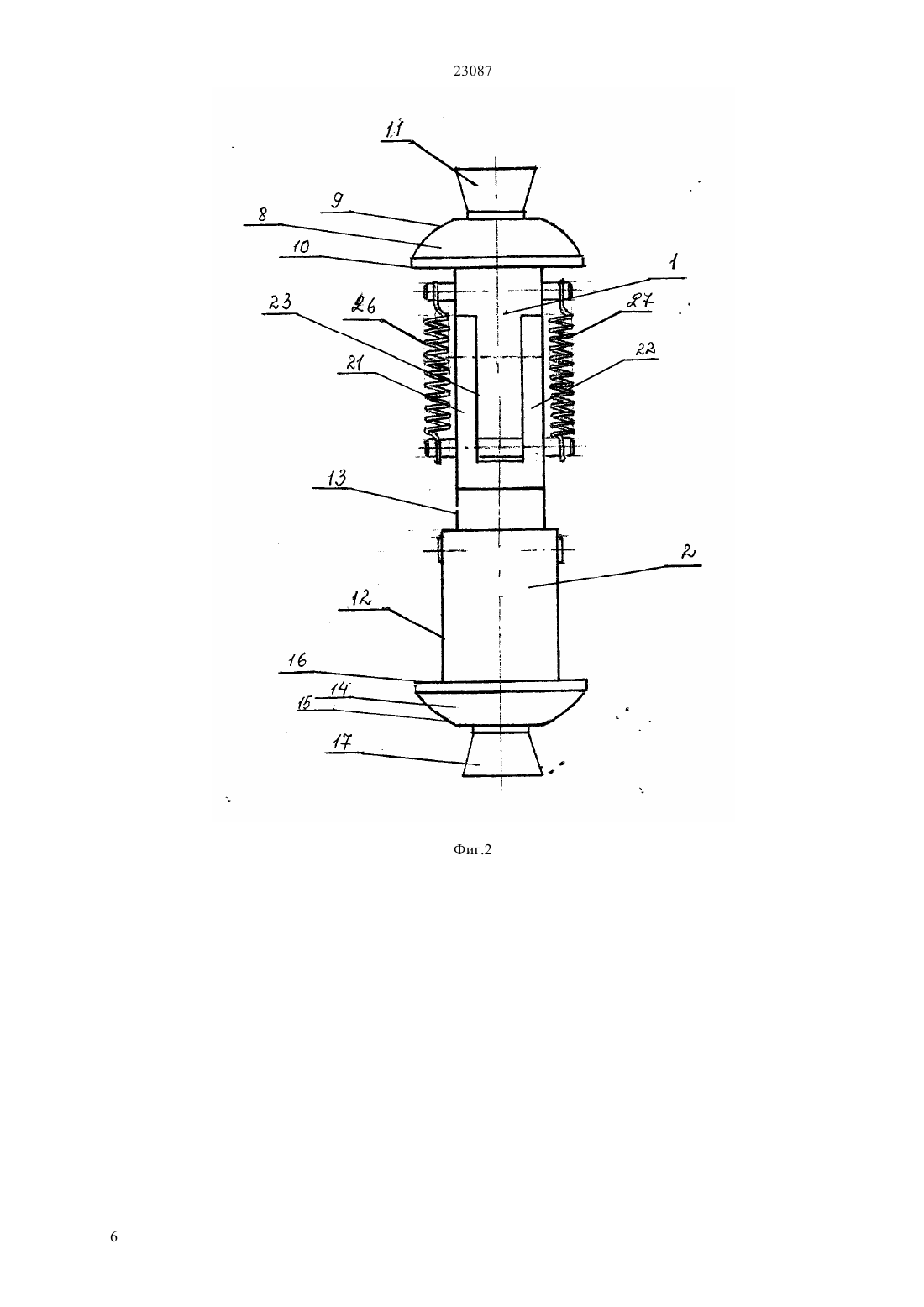

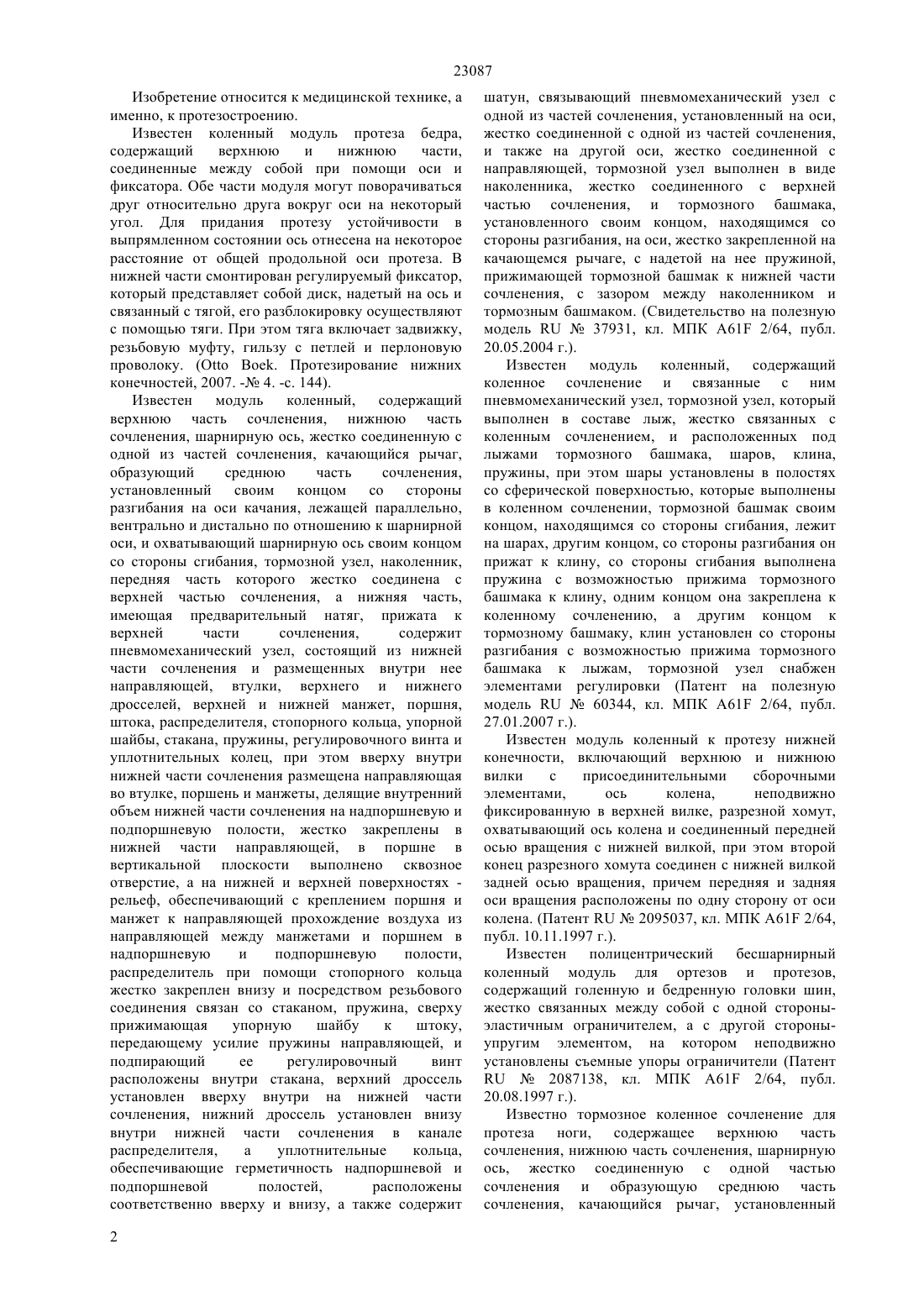

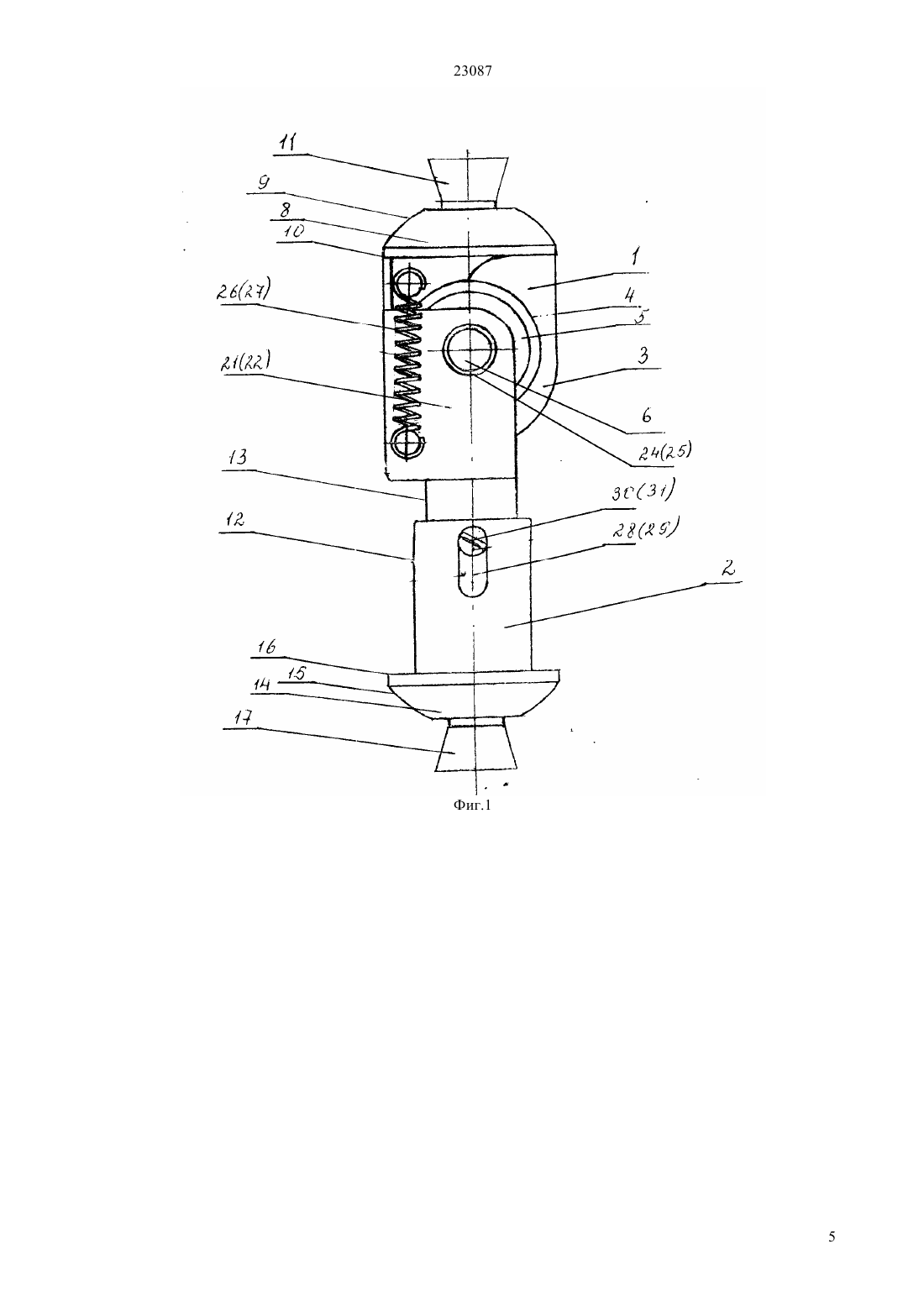

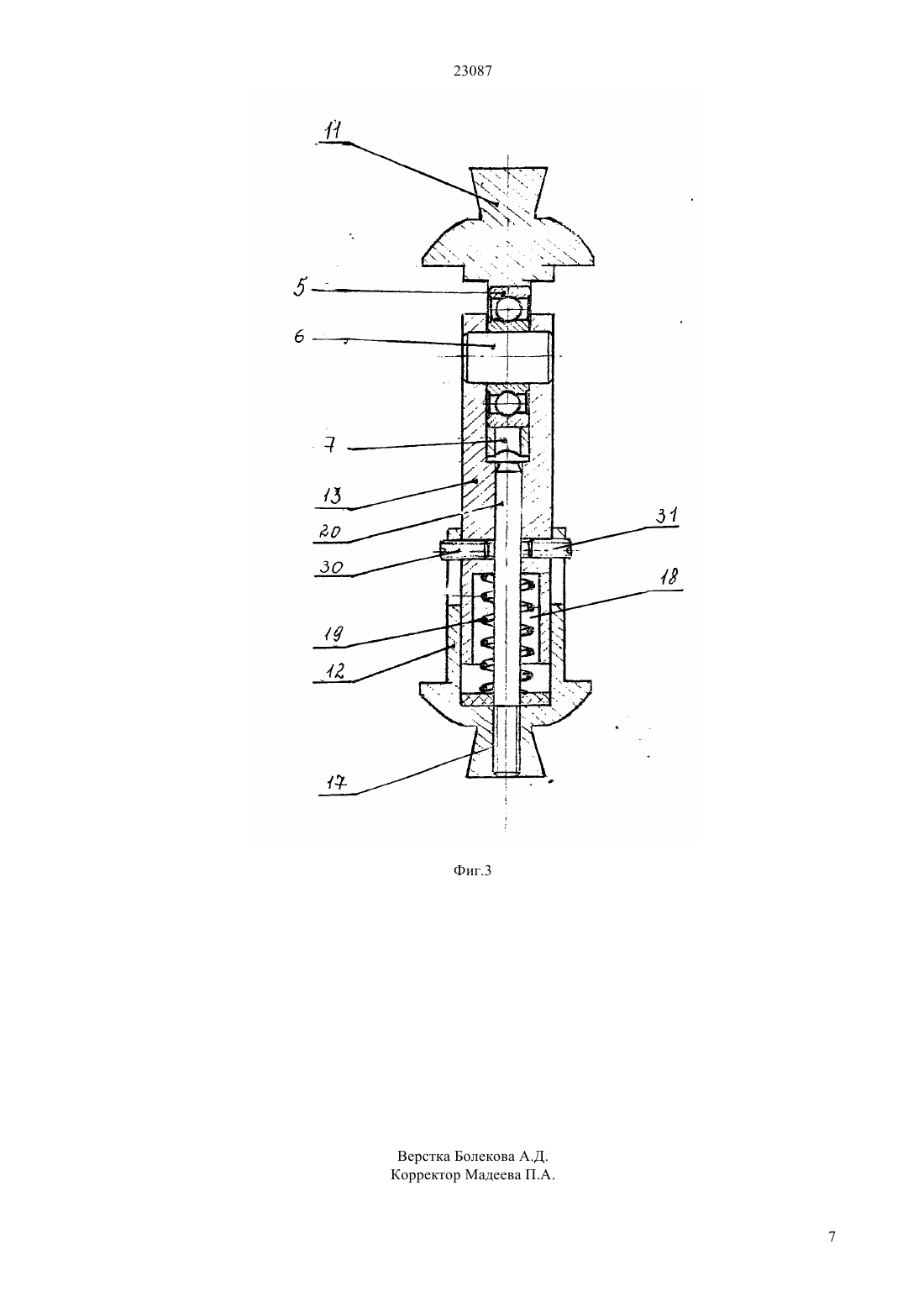

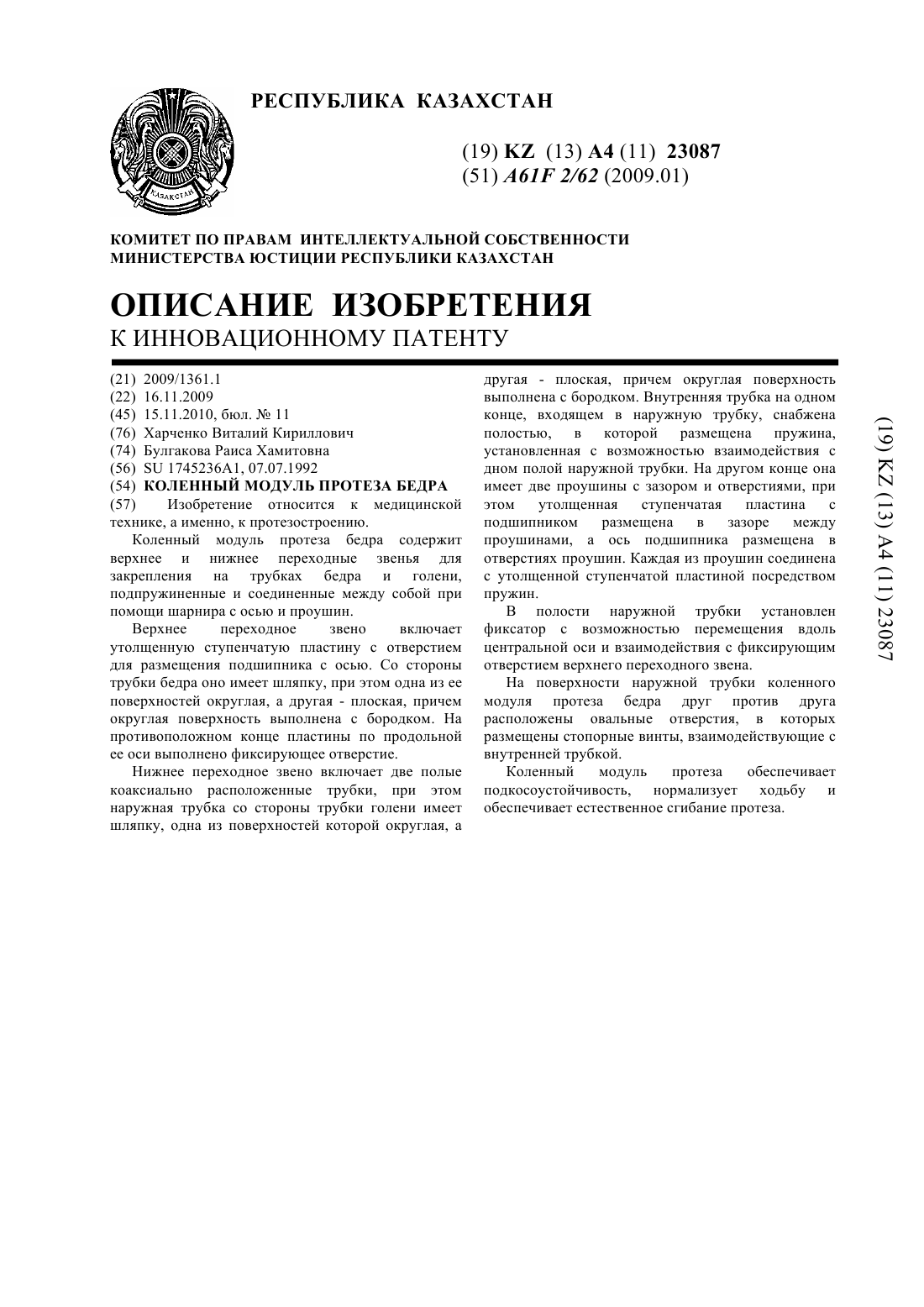

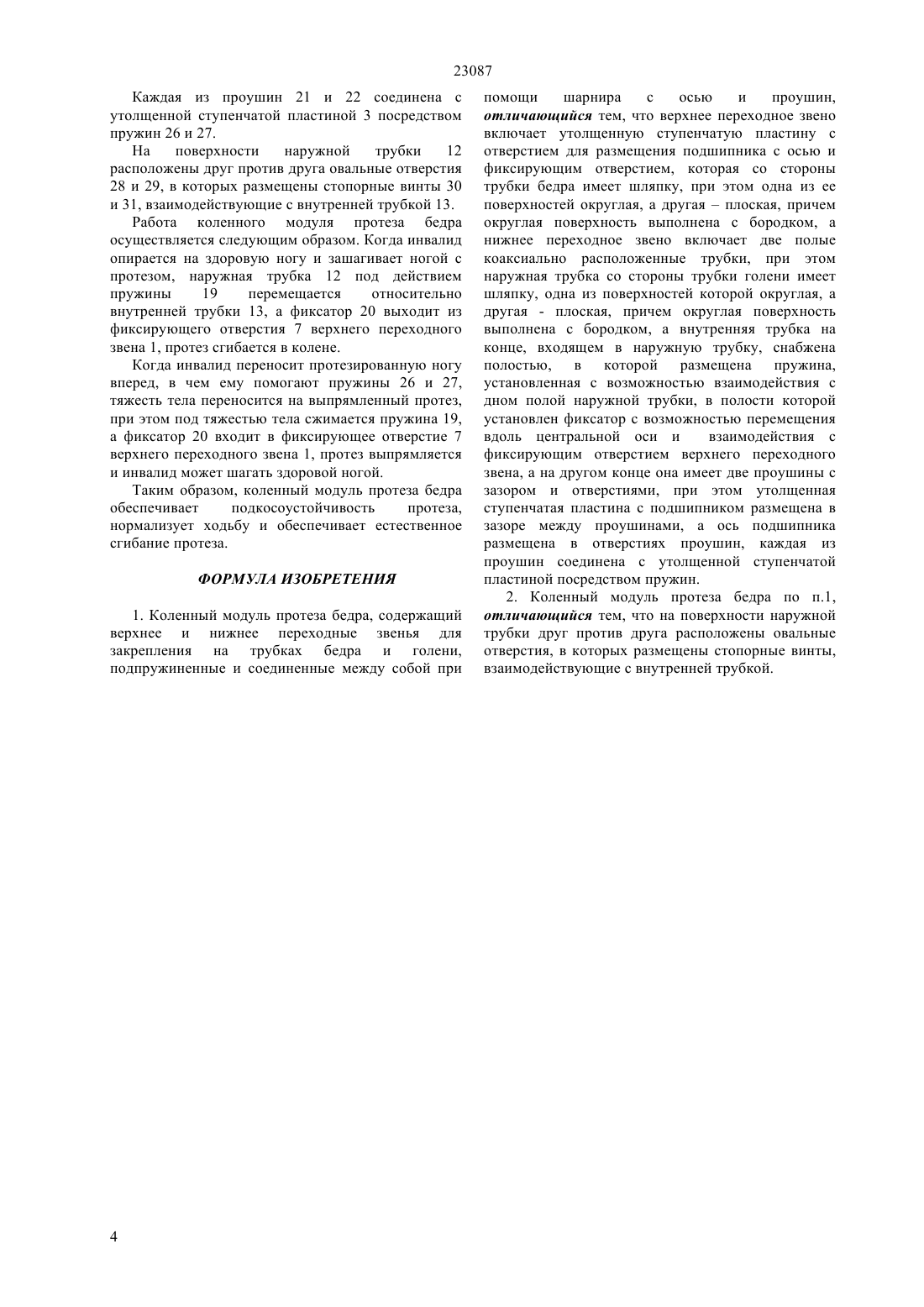

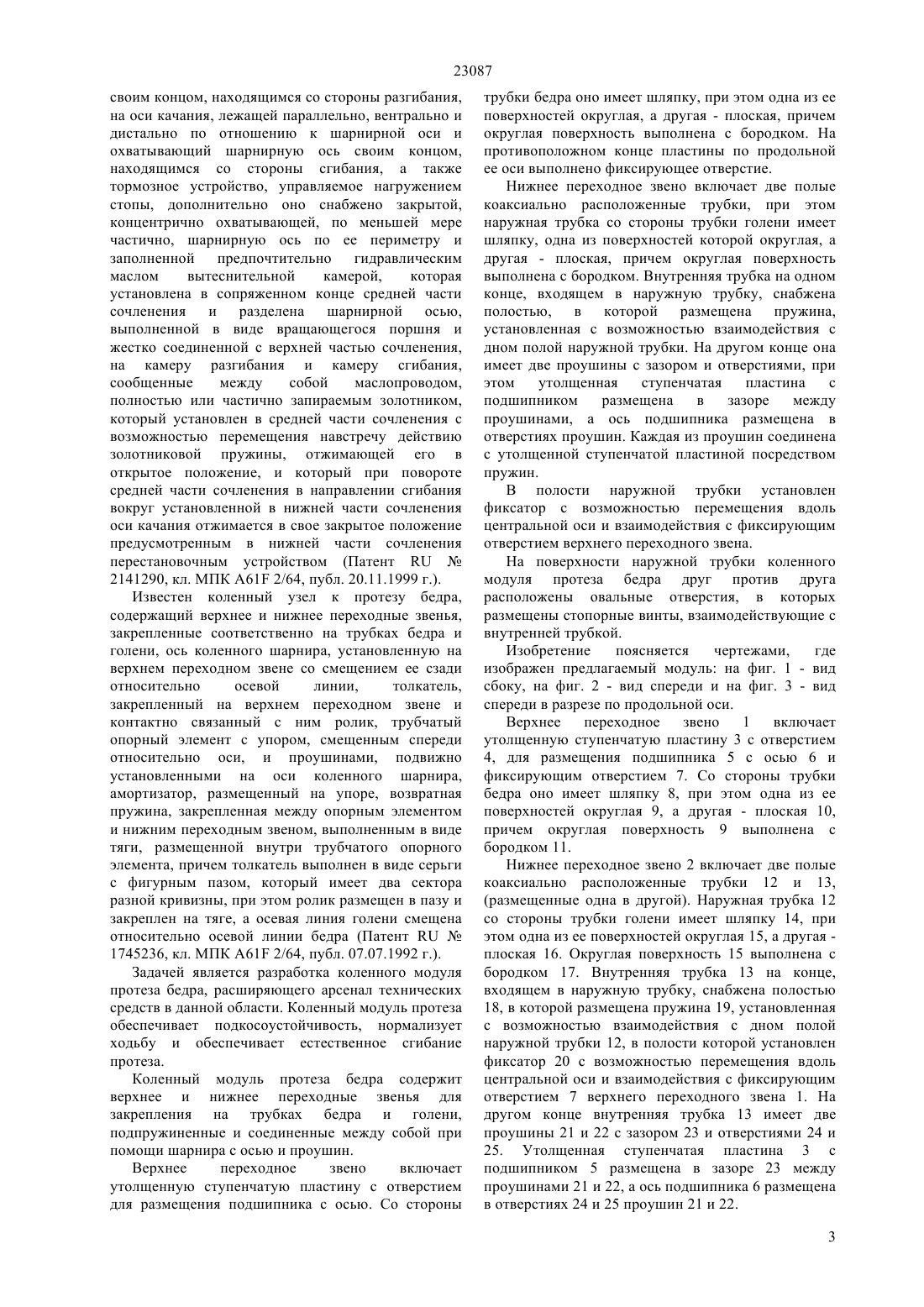

(51) 61 2/62 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ другая - плоская, причем округлая поверхность выполнена с бородком. Внутренняя трубка на одном конце, входящем в наружную трубку, снабжена полостью, в которой размещена пружина,установленная с возможностью взаимодействия с дном полой наружной трубки. На другом конце она имеет две проушины с зазором и отверстиями, при этом утолщенная ступенчатая пластина с подшипником размещена в зазоре между проушинами, а ось подшипника размещена в отверстиях проушин. Каждая из проушин соединена с утолщенной ступенчатой пластиной посредством пружин. В полости наружной трубки установлен фиксатор с возможностью перемещения вдоль центральной оси и взаимодействия с фиксирующим отверстием верхнего переходного звена. На поверхности наружной трубки коленного модуля протеза бедра друг против друга расположены овальные отверстия, в которых размещены стопорные винты, взаимодействующие с внутренней трубкой. Коленный модуль протеза обеспечивает подкосоустойчивость, нормализует ходьбу и обеспечивает естественное сгибание протеза.(54) КОЛЕННЫЙ МОДУЛЬ ПРОТЕЗА БЕДРА(57) Изобретение относится к медицинской технике, а именно, к протезостроению. Коленный модуль протеза бедра содержит верхнее и нижнее переходные звенья для закрепления на трубках бедра и голени,подпружиненные и соединенные между собой при помощи шарнира с осью и проушин. Верхнее переходное звено включает утолщенную ступенчатую пластину с отверстием для размещения подшипника с осью. Со стороны трубки бедра оно имеет шляпку, при этом одна из ее поверхностей округлая, а другая - плоская, причем округлая поверхность выполнена с бородком. На противоположном конце пластины по продольной ее оси выполнено фиксирующее отверстие. Нижнее переходное звено включает две полые коаксиально расположенные трубки, при этом наружная трубка со стороны трубки голени имеет шляпку, одна из поверхностей которой округлая, а 23087 Изобретение относится к медицинской технике, а именно, к протезостроению. Известен коленный модуль протеза бедра,содержащий верхнюю и нижнюю части,соединенные между собой при помощи оси и фиксатора. Обе части модуля могут поворачиваться друг относительно друга вокруг оси на некоторый угол. Для придания протезу устойчивости в выпрямленном состоянии ось отнесена на некоторое расстояние от общей продольной оси протеза. В нижней части смонтирован регулируемый фиксатор,который представляет собой диск, надетый на ось и связанный с тягой, его разблокировку осуществляют с помощью тяги. При этом тяга включает задвижку,резьбовую муфту, гильзу с петлей и перлоновую проволоку. ( . Протезирование нижних конечностей, 2007. - 4. -с. 144). Известен модуль коленный, содержащий верхнюю часть сочленения, нижнюю часть сочленения, шарнирную ось, жестко соединенную с одной из частей сочленения, качающийся рычаг,образующий среднюю часть сочленения,установленный своим концом со стороны разгибания на оси качания, лежащей параллельно,вентрально и дистально по отношению к шарнирной оси, и охватывающий шарнирную ось своим концом со стороны сгибания, тормозной узел, наколенник,передняя часть которого жестко соединена с верхней частью сочленения, а нижняя часть,имеющая предварительный натяг, прижата к верхней части сочленения,содержит пневмомеханический узел, состоящий из нижней части сочленения и размещенных внутри нее направляющей, втулки, верхнего и нижнего дросселей, верхней и нижней манжет, поршня,штока, распределителя, стопорного кольца, упорной шайбы, стакана, пружины, регулировочного винта и уплотнительных колец, при этом вверху внутри нижней части сочленения размещена направляющая во втулке, поршень и манжеты, делящие внутренний объем нижней части сочленения на надпоршневую и подпоршневую полости, жестко закреплены в нижней части направляющей, в поршне в вертикальной плоскости выполнено сквозное отверстие, а на нижней и верхней поверхностях рельеф, обеспечивающий с креплением поршня и манжет к направляющей прохождение воздуха из направляющей между манжетами и поршнем в надпоршневую и подпоршневую полости,распределитель при помощи стопорного кольца жестко закреплен внизу и посредством резьбового соединения связан со стаканом, пружина, сверху прижимающая упорную шайбу к штоку,передающему усилие пружины направляющей, и подпирающий ее регулировочный винт расположены внутри стакана, верхний дроссель установлен вверху внутри на нижней части сочленения, нижний дроссель установлен внизу внутри нижней части сочленения в канале распределителя,а уплотнительные кольца,обеспечивающие герметичность надпоршневой и подпоршневой полостей,расположены соответственно вверху и внизу, а также содержит 2 шатун, связывающий пневмомеханический узел с одной из частей сочленения, установленный на оси,жестко соединенной с одной из частей сочленения,и также на другой оси, жестко соединенной с направляющей, тормозной узел выполнен в виде наколенника, жестко соединенного с верхней частью сочленения, и тормозного башмака,установленного своим концом, находящимся со стороны разгибания, на оси, жестко закрепленной на качающемся рычаге, с надетой на нее пружиной,прижимающей тормозной башмак к нижней части сочленения, с зазором между наколенником и тормозным башмаком. (Свидетельство на полезную модель 37931, кл. МПК А 61 2/64, публ. 20.05.2004 г.). Известен модуль коленный, содержащий коленное сочленение и связанные с ним пневмомеханический узел, тормозной узел, который выполнен в составе лыж, жестко связанных с коленным сочленением, и расположенных под лыжами тормозного башмака, шаров, клина,пружины, при этом шары установлены в полостях со сферической поверхностью, которые выполнены в коленном сочленении, тормозной башмак своим концом, находящимся со стороны сгибания, лежит на шарах, другим концом, со стороны разгибания он прижат к клину, со стороны сгибания выполнена пружина с возможностью прижима тормозного башмака к клину, одним концом она закреплена к коленному сочленению, а другим концом к тормозному башмаку, клин установлен со стороны разгибания с возможностью прижима тормозного башмака к лыжам, тормозной узел снабжен элементами регулировки (Патент на полезную модель 60344, кл. МПК А 61 2/64, публ. 27.01.2007 г.). Известен модуль коленный к протезу нижней конечности, включающий верхнюю и нижнюю вилки с присоединительными сборочными элементами,ось колена,неподвижно фиксированную в верхней вилке, разрезной хомут,охватывающий ось колена и соединенный передней осью вращения с нижней вилкой, при этом второй конец разрезного хомута соединен с нижней вилкой задней осью вращения, причем передняя и задняя оси вращения расположены по одну сторону от оси колена. (Патент 2095037, кл. МПК А 61 2/64,публ. 10.11.1997 г.). Известен полицентрический бесшарнирный коленный модуль для ортезов и протезов,содержащий голенную и бедренную головки шин,жестко связанных между собой с одной стороныэластичным ограничителем, а с другой стороныупругим элементом, на котором неподвижно установлены съемные упоры ограничители (Патент 2087138, кл. МПК А 61 2/64, публ. 20.08.1997 г.). Известно тормозное коленное сочленение для протеза ноги, содержащее верхнюю часть сочленения, нижнюю часть сочленения, шарнирную ось, жестко соединенную с одной частью сочленения и образующую среднюю часть сочленения, качающийся рычаг, установленный 23087 своим концом, находящимся со стороны разгибания,на оси качания, лежащей параллельно, вентрально и дистально по отношению к шарнирной оси и охватывающий шарнирную ось своим концом,находящимся со стороны сгибания, а также тормозное устройство, управляемое нагружением стопы, дополнительно оно снабжено закрытой,концентрично охватывающей, по меньшей мере частично, шарнирную ось по ее периметру и заполненной предпочтительно гидравлическим маслом вытеснительной камерой,которая установлена в сопряженном конце средней части сочленения и разделена шарнирной осью,выполненной в виде вращающегося поршня и жестко соединенной с верхней частью сочленения,на камеру разгибания и камеру сгибания,сообщенные между собой маслопроводом,полностью или частично запираемым золотником,который установлен в средней части сочленения с возможностью перемещения навстречу действию золотниковой пружины, отжимающей его в открытое положение, и который при повороте средней части сочленения в направлении сгибания вокруг установленной в нижней части сочленения оси качания отжимается в свое закрытое положение предусмотренным в нижней части сочленения перестановочным устройством (Патент 2141290, кл. МПК А 61 2/64, публ. 20.11.1999 г.). Известен коленный узел к протезу бедра,содержащий верхнее и нижнее переходные звенья,закрепленные соответственно на трубках бедра и голени, ось коленного шарнира, установленную на верхнем переходном звене со смещением ее сзади относительно осевой линии,толкатель,закрепленный на верхнем переходном звене и контактно связанный с ним ролик, трубчатый опорный элемент с упором, смещенным спереди относительно оси, и проушинами, подвижно установленными на оси коленного шарнира,амортизатор, размещенный на упоре, возвратная пружина, закрепленная между опорным элементом и нижним переходным звеном, выполненным в виде тяги, размещенной внутри трубчатого опорного элемента, причем толкатель выполнен в виде серьги с фигурным пазом, который имеет два сектора разной кривизны, при этом ролик размещен в пазу и закреплен на тяге, а осевая линия голени смещена относительно осевой линии бедра (Патент 1745236, кл. МПК А 61 2/64, публ. 07.07.1992 г.). Задачей является разработка коленного модуля протеза бедра, расширяющего арсенал технических средств в данной области. Коленный модуль протеза обеспечивает подкосоустойчивость, нормализует ходьбу и обеспечивает естественное сгибание протеза. Коленный модуль протеза бедра содержит верхнее и нижнее переходные звенья для закрепления на трубках бедра и голени,подпружиненные и соединенные между собой при помощи шарнира с осью и проушин. Верхнее переходное звено включает утолщенную ступенчатую пластину с отверстием для размещения подшипника с осью. Со стороны трубки бедра оно имеет шляпку, при этом одна из ее поверхностей округлая, а другая- плоская, причем округлая поверхность выполнена с бородком. На противоположном конце пластины по продольной ее оси выполнено фиксирующее отверстие. Нижнее переходное звено включает две полые коаксиально расположенные трубки, при этом наружная трубка со стороны трубки голени имеет шляпку, одна из поверхностей которой округлая, а другая - плоская, причем округлая поверхность выполнена с бородком. Внутренняя трубка на одном конце, входящем в наружную трубку, снабжена полостью, в которой размещена пружина,установленная с возможностью взаимодействия с дном полой наружной трубки. На другом конце она имеет две проушины с зазором и отверстиями, при этом утолщенная ступенчатая пластина с подшипником размещена в зазоре между проушинами, а ось подшипника размещена в отверстиях проушин. Каждая из проушин соединена с утолщенной ступенчатой пластиной посредством пружин. В полости наружной трубки установлен фиксатор с возможностью перемещения вдоль центральной оси и взаимодействия с фиксирующим отверстием верхнего переходного звена. На поверхности наружной трубки коленного модуля протеза бедра друг против друга расположены овальные отверстия, в которых размещены стопорные винты, взаимодействующие с внутренней трубкой. Изобретение поясняется чертежами,где изображен предлагаемый модуль на фиг. 1 - вид сбоку, на фиг. 2 - вид спереди и на фиг. 3 - вид спереди в разрезе по продольной оси. Верхнее переходное звено 1 включает утолщенную ступенчатую пластину 3 с отверстием 4, для размещения подшипника 5 с осью 6 и фиксирующим отверстием 7. Со стороны трубки бедра оно имеет шляпку 8, при этом одна из ее поверхностей округлая 9, а другая - плоская 10,причем округлая поверхность 9 выполнена с бородком 11. Нижнее переходное звено 2 включает две полые коаксиально расположенные трубки 12 и 13,(размещенные одна в другой). Наружная трубка 12 со стороны трубки голени имеет шляпку 14, при этом одна из ее поверхностей округлая 15, а другая плоская 16. Округлая поверхность 15 выполнена с бородком 17. Внутренняя трубка 13 на конце,входящем в наружную трубку, снабжена полостью 18, в которой размещена пружина 19, установленная с возможностью взаимодействия с дном полой наружной трубки 12, в полости которой установлен фиксатор 20 с возможностью перемещения вдоль центральной оси и взаимодействия с фиксирующим отверстием 7 верхнего переходного звена 1. На другом конце внутренняя трубка 13 имеет две проушины 21 и 22 с зазором 23 и отверстиями 24 и 25. Утолщенная ступенчатая пластина 3 с подшипником 5 размещена в зазоре 23 между проушинами 21 и 22, а ось подшипника 6 размещена в отверстиях 24 и 25 проушин 21 и 22. 3 23087 Каждая из проушин 21 и 22 соединена с утолщенной ступенчатой пластиной 3 посредством пружин 26 и 27. На поверхности наружной трубки 12 расположены друг против друга овальные отверстия 28 и 29, в которых размещены стопорные винты 30 и 31, взаимодействующие с внутренней трубкой 13. Работа коленного модуля протеза бедра осуществляется следующим образом. Когда инвалид опирается на здоровую ногу и зашагивает ногой с протезом, наружная трубка 12 под действием пружины 19 перемещается относительно внутренней трубки 13, а фиксатор 20 выходит из фиксирующего отверстия 7 верхнего переходного звена 1, протез сгибается в колене. Когда инвалид переносит протезированную ногу вперед, в чем ему помогают пружины 26 и 27,тяжесть тела переносится на выпрямленный протез,при этом под тяжестью тела сжимается пружина 19,а фиксатор 20 входит в фиксирующее отверстие 7 верхнего переходного звена 1, протез выпрямляется и инвалид может шагать здоровой ногой. Таким образом, коленный модуль протеза бедра обеспечивает подкосоустойчивость протеза,нормализует ходьбу и обеспечивает естественное сгибание протеза. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Коленный модуль протеза бедра, содержащий верхнее и нижнее переходные звенья для закрепления на трубках бедра и голени,подпружиненные и соединенные между собой при помощи шарнира с осью и проушин,отличающийся тем, что верхнее переходное звено включает утолщенную ступенчатую пластину с отверстием для размещения подшипника с осью и фиксирующим отверстием, которая со стороны трубки бедра имеет шляпку, при этом одна из ее поверхностей округлая, а другаяплоская, причем округлая поверхность выполнена с бородком, а нижнее переходное звено включает две полые коаксиально расположенные трубки, при этом наружная трубка со стороны трубки голени имеет шляпку, одна из поверхностей которой округлая, а другая - плоская, причем округлая поверхность выполнена с бородком, а внутренняя трубка на конце, входящем в наружную трубку, снабжена полостью, в которой размещена пружина,установленная с возможностью взаимодействия с дном полой наружной трубки, в полости которой установлен фиксатор с возможностью перемещения вдоль центральной оси и взаимодействия с фиксирующим отверстием верхнего переходного звена, а на другом конце она имеет две проушины с зазором и отверстиями, при этом утолщенная ступенчатая пластина с подшипником размещена в зазоре между проушинами, а ось подшипника размещена в отверстиях проушин, каждая из проушин соединена с утолщенной ступенчатой пластиной посредством пружин. 2. Коленный модуль протеза бедра по п.1,отличающийся тем, что на поверхности наружной трубки друг против друга расположены овальные отверстия, в которых размещены стопорные винты,взаимодействующие с внутренней трубкой.
