Способ вдувания и обработки мелких частиц, содержащих оксиды металлов в восстановительном газе и устройство для его осуществления

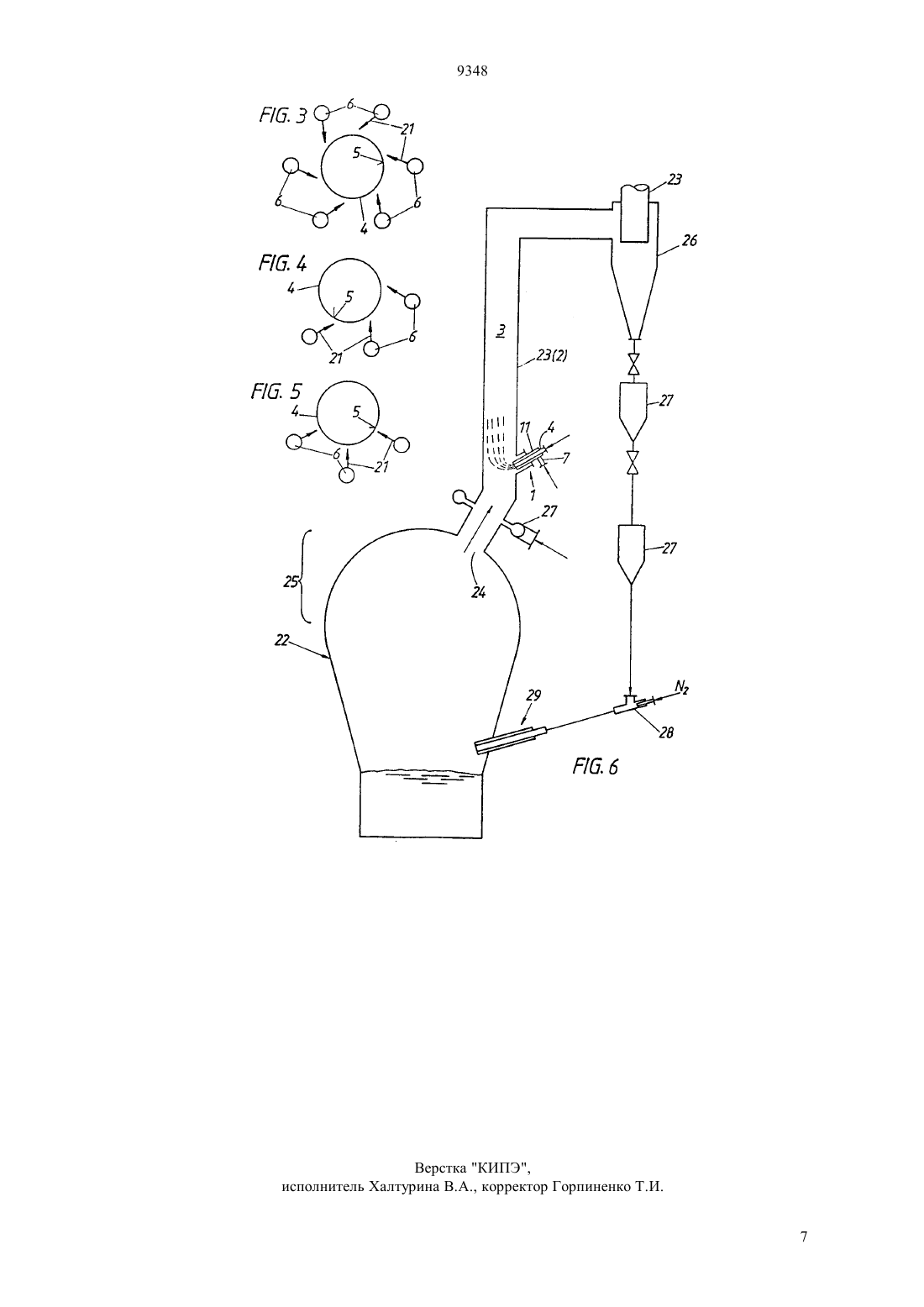

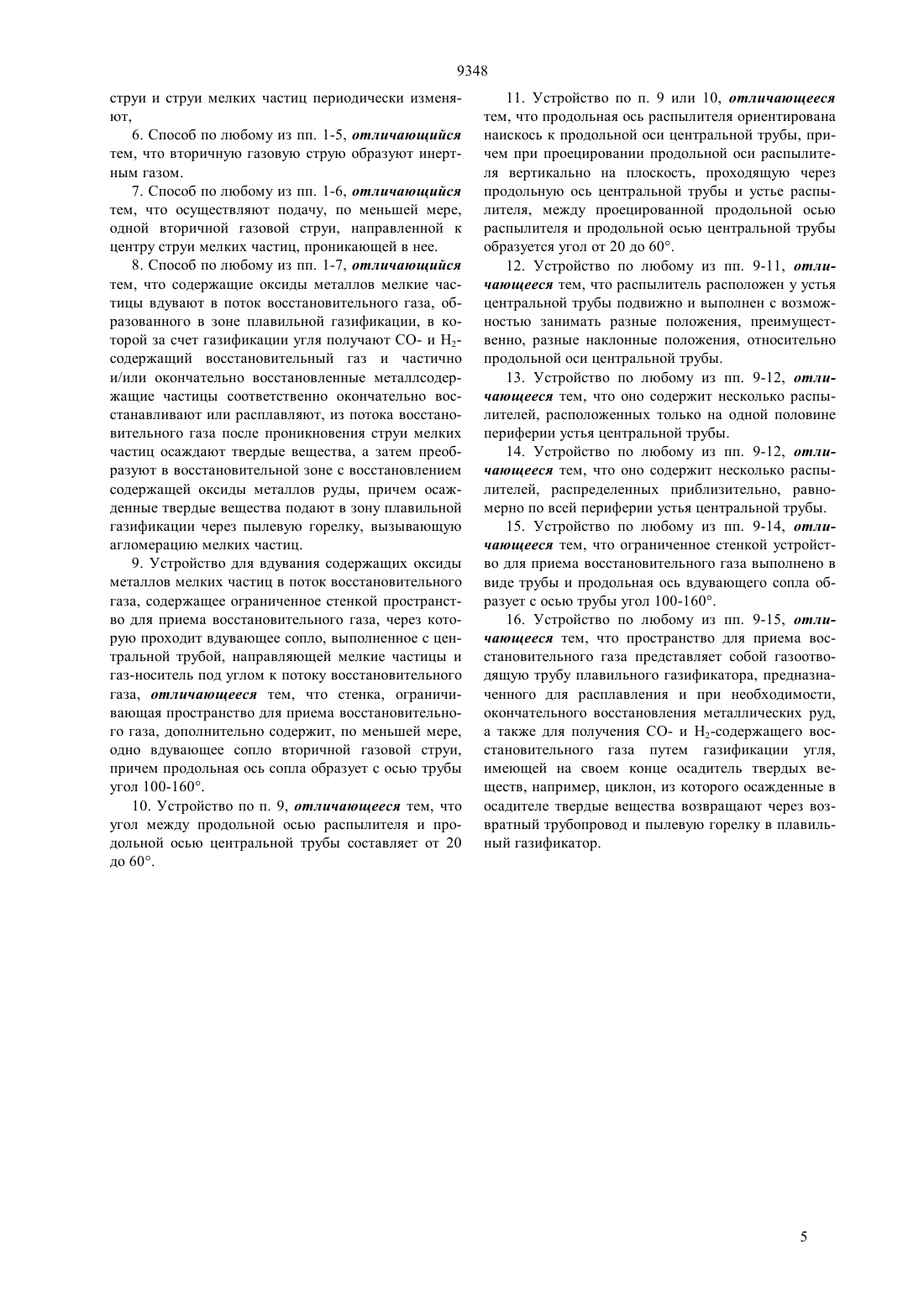

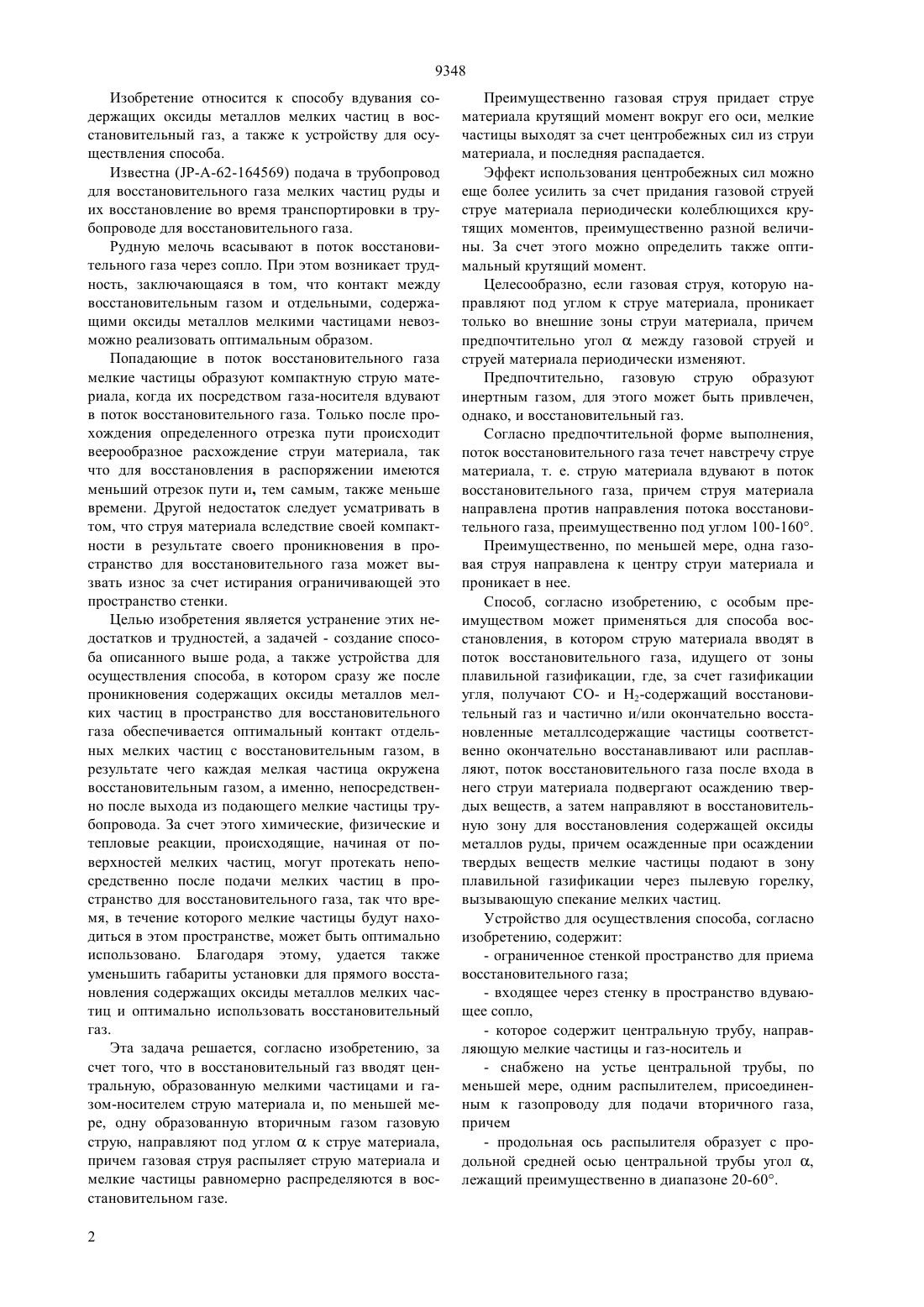

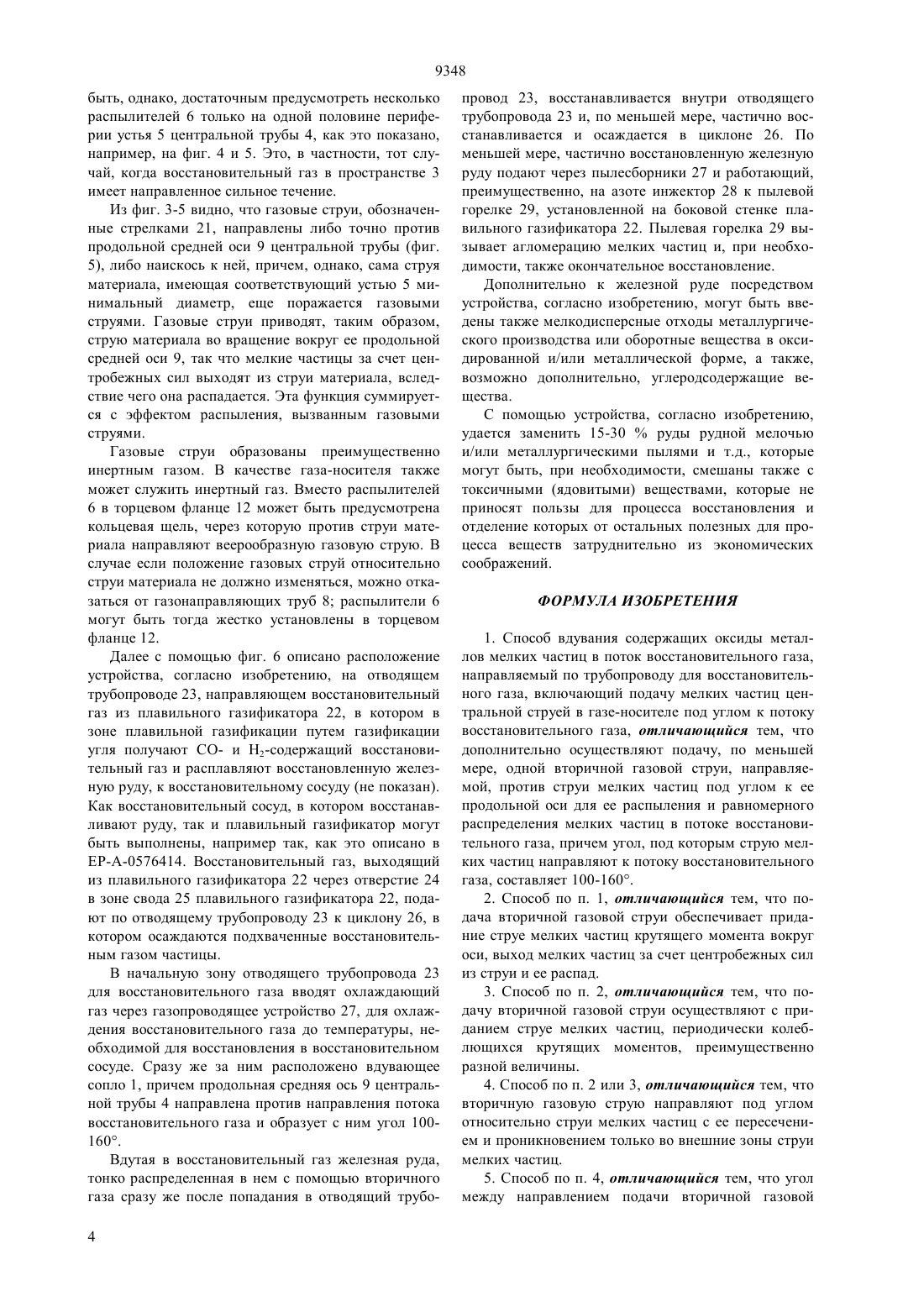

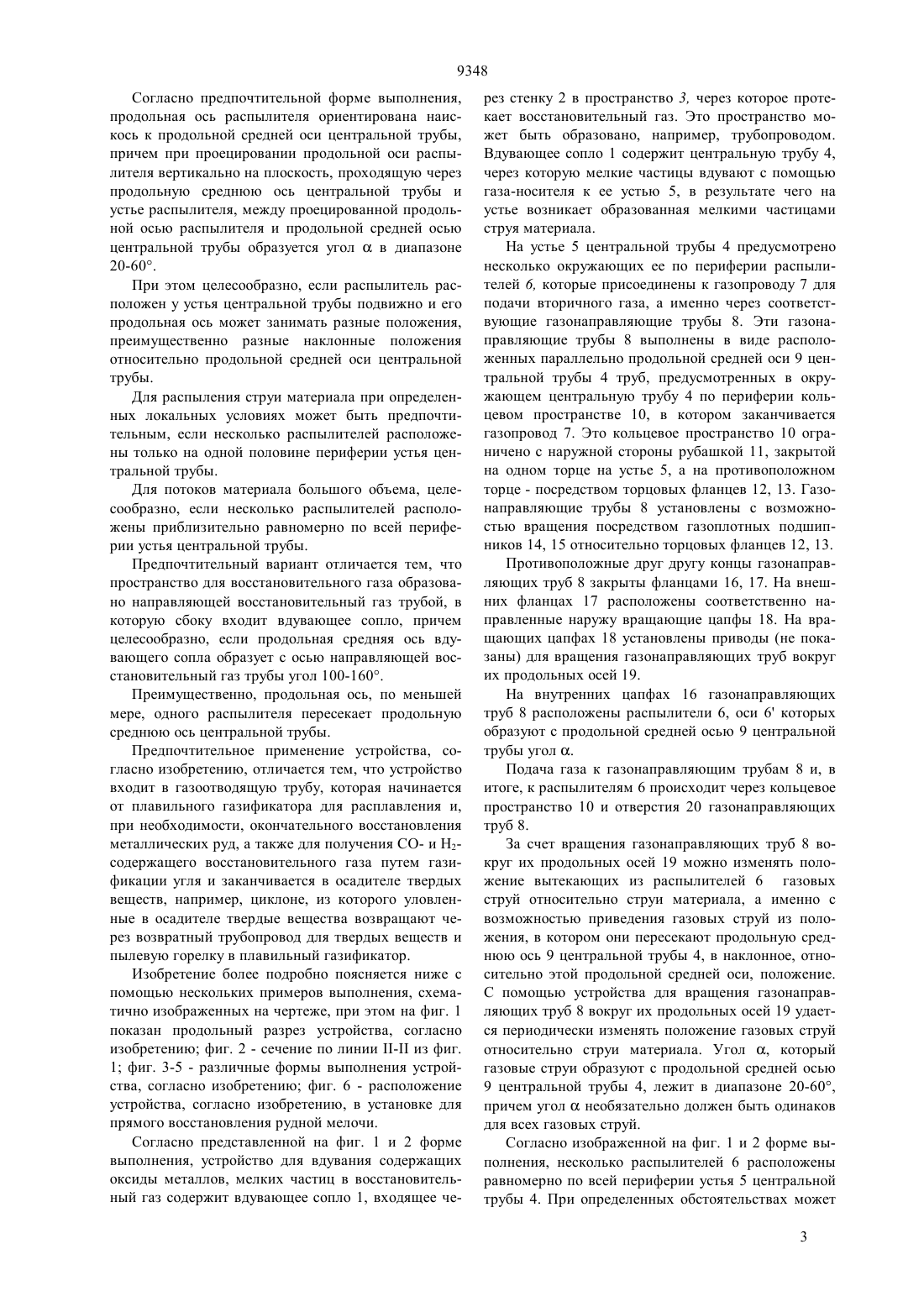

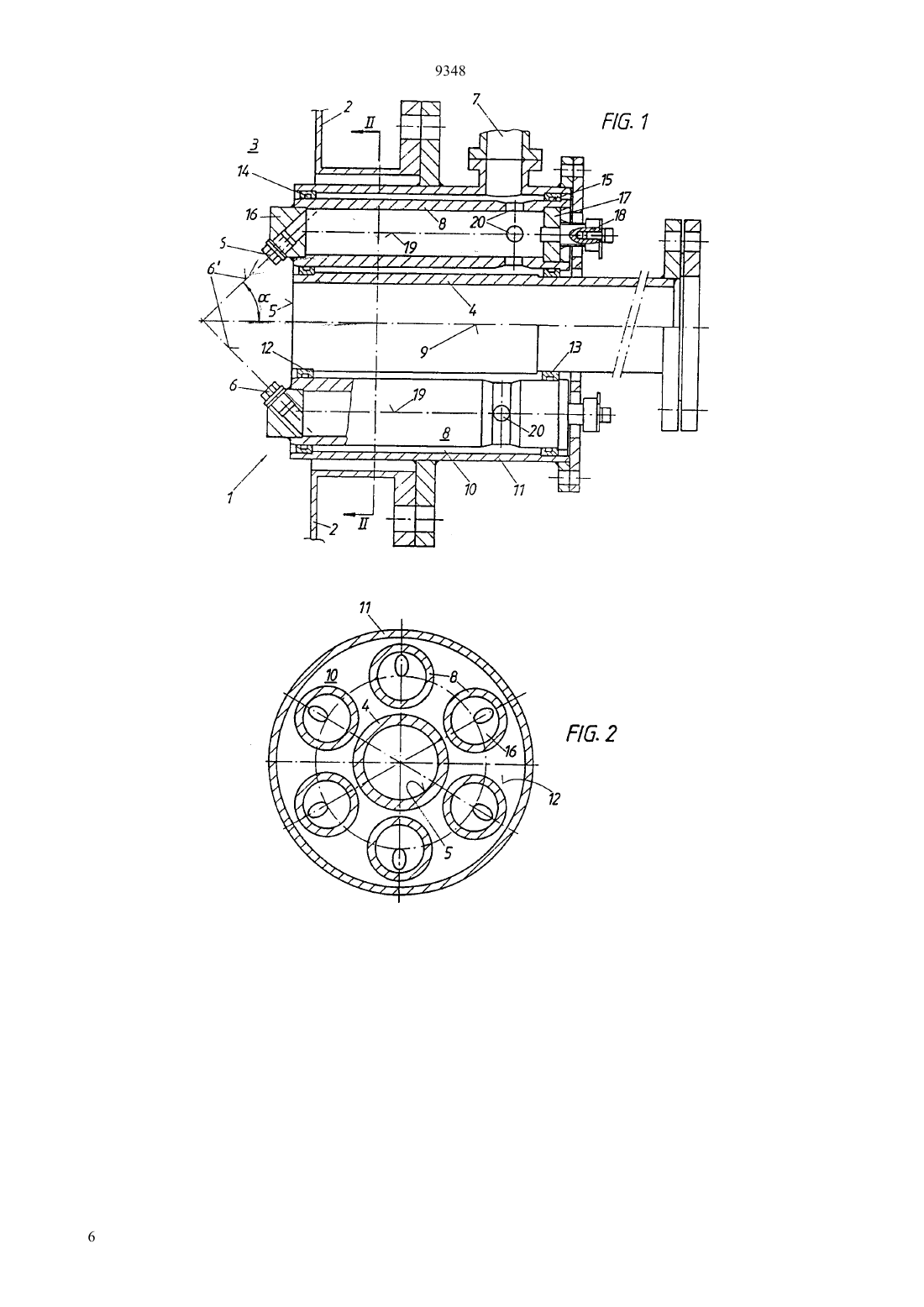

(51)7 21 13/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) ФОЕСТ-АЛПИНЕ ИНДУСТРИАНЛАГЕНБАУ ГмбХ , ПОХАНГ АЙРОН ЭНД СТИЛ КО.,ЛТД. , РИСЕРЧ ИНСТИТЬЮТ ОФ ИНДАСТРИАЛ САЙЕНС ЭНД ТЕКНОЛОДЖИ, ИНКОРПОРЕЙТЕД ФАУНДЕЙШН МЕТАЛЛОВ В ВОССТАНОВИТЕЛЬНОМ ГАЗЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Способ для вдувания и обработки мелких частиц, содержащих оксиды металлов, в восстановительном газе, в котором, для оптимального контакта мелких частиц с восстановительным газом, в восстановительный газ вводят центральную, образованную мелкими частицами и газом-носителем струю материала и, по меньшей мере, одну, образованную вторичным газом, струю направляют под углом к струе материала, причем газовая струя распыляет струю материала и мелкие частицы равномерно распределяются в восстановительном газе. Устройство для осуществления способа содержит ограниченное стенкой пространство для приема восстановительного газа и входящее в него сопло, направляющее мелкие частицы и газоноситель и снабженное распылителем, присоединенным к газопроводу для подачи вторичного газа, причем продольная ось распылителя образует с продольной осью сопла угол , равный 20-60. 9348 Изобретение относится к способу вдувания содержащих оксиды металлов мелких частиц в восстановительный газ, а также к устройству для осуществления способа. Известна (62-164569) подача в трубопровод для восстановительного газа мелких частиц руды и их восстановление во время транспортировки в трубопроводе для восстановительного газа. Рудную мелочь всасывают в поток восстановительного газа через сопло. При этом возникает трудность, заключающаяся в том, что контакт между восстановительным газом и отдельными, содержащими оксиды металлов мелкими частицами невозможно реализовать оптимальным образом. Попадающие в поток восстановительного газа мелкие частицы образуют компактную струю материала, когда их посредством газа-носителя вдувают в поток восстановительного газа. Только после прохождения определенного отрезка пути происходит веерообразное расхождение струи материала, так что для восстановления в распоряжении имеются меньший отрезок пути и, тем самым, также меньше времени. Другой недостаток следует усматривать в том, что струя материала вследствие своей компактности в результате своего проникновения в пространство для восстановительного газа может вызвать износ за счет истирания ограничивающей это пространство стенки. Целью изобретения является устранение этих недостатков и трудностей, а задачей - создание способа описанного выше рода, а также устройства для осуществления способа, в котором сразу же после проникновения содержащих оксиды металлов мелких частиц в пространство для восстановительного газа обеспечивается оптимальный контакт отдельных мелких частиц с восстановительным газом, в результате чего каждая мелкая частица окружена восстановительным газом, а именно, непосредственно после выхода из подающего мелкие частицы трубопровода. За счет этого химические, физические и тепловые реакции, происходящие, начиная от поверхностей мелких частиц, могут протекать непосредственно после подачи мелких частиц в пространство для восстановительного газа, так что время, в течение которого мелкие частицы будут находиться в этом пространстве, может быть оптимально использовано. Благодаря этому, удается также уменьшить габариты установки для прямого восстановления содержащих оксиды металлов мелких частиц и оптимально использовать восстановительный газ. Эта задача решается, согласно изобретению, за счет того, что в восстановительный газ вводят центральную, образованную мелкими частицами и газом-носителем струю материала и, по меньшей мере, одну образованную вторичным газом газовую струю, направляют под угломк струе материала,причем газовая струя распыляет струю материала и мелкие частицы равномерно распределяются в восстановительном газе. 2 Преимущественно газовая струя придает струе материала крутящий момент вокруг его оси, мелкие частицы выходят за счет центробежных сил из струи материала, и последняя распадается. Эффект использования центробежных сил можно еще более усилить за счет придания газовой струей струе материала периодически колеблющихся крутящих моментов, преимущественно разной величины. За счет этого можно определить также оптимальный крутящий момент. Целесообразно, если газовая струя, которую направляют под углом к струе материала, проникает только во внешние зоны струи материала, причем предпочтительно уголмежду газовой струей и струей материала периодически изменяют. Предпочтительно, газовую струю образуют инертным газом, для этого может быть привлечен,однако, и восстановительный газ. Согласно предпочтительной форме выполнения,поток восстановительного газа течет навстречу струе материала, т. е. струю материала вдувают в поток восстановительного газа, причем струя материала направлена против направления потока восстановительного газа, преимущественно под углом 100-160. Преимущественно, по меньшей мере, одна газовая струя направлена к центру струи материала и проникает в нее. Способ, согласно изобретению, с особым преимуществом может применяться для способа восстановления, в котором струю материала вводят в поток восстановительного газа, идущего от зоны плавильной газификации, где, за счет газификации угля, получают СО- и Н 2-содержащий восстановительный газ и частично и/или окончательно восстановленные металлсодержащие частицы соответственно окончательно восстанавливают или расплавляют, поток восстановительного газа после входа в него струи материала подвергают осаждению твердых веществ, а затем направляют в восстановительную зону для восстановления содержащей оксиды металлов руды, причем осажденные при осаждении твердых веществ мелкие частицы подают в зону плавильной газификации через пылевую горелку,вызывающую спекание мелких частиц. Устройство для осуществления способа, согласно изобретению, содержит- ограниченное стенкой пространство для приема восстановительного газа- входящее через стенку в пространство вдувающее сопло,- которое содержит центральную трубу, направляющую мелкие частицы и газ-носитель и- снабжено на устье центральной трубы, по меньшей мере, одним распылителем, присоединенным к газопроводу для подачи вторичного газа,причем- продольная ось распылителя образует с продольной средней осью центральной трубы угол ,лежащий преимущественно в диапазоне 20-60. 9348 Согласно предпочтительной форме выполнения,продольная ось распылителя ориентирована наискось к продольной средней оси центральной трубы,причем при проецировании продольной оси распылителя вертикально на плоскость, проходящую через продольную среднюю ось центральной трубы и устье распылителя, между проецированной продольной осью распылителя и продольной средней осью центральной трубы образуется уголв диапазоне 20-60. При этом целесообразно, если распылитель расположен у устья центральной трубы подвижно и его продольная ось может занимать разные положения,преимущественно разные наклонные положения относительно продольной средней оси центральной трубы. Для распыления струи материала при определенных локальных условиях может быть предпочтительным, если несколько распылителей расположены только на одной половине периферии устья центральной трубы. Для потоков материала большого объема, целесообразно, если несколько распылителей расположены приблизительно равномерно по всей периферии устья центральной трубы. Предпочтительный вариант отличается тем, что пространство для восстановительного газа образовано направляющей восстановительный газ трубой, в которую сбоку входит вдувающее сопло, причем целесообразно, если продольная средняя ось вдувающего сопла образует с осью направляющей восстановительный газ трубы угол 100-160. Преимущественно, продольная ось, по меньшей мере, одного распылителя пересекает продольную среднюю ось центральной трубы. Предпочтительное применение устройства, согласно изобретению, отличается тем, что устройство входит в газоотводящую трубу, которая начинается от плавильного газификатора для расплавления и,при необходимости, окончательного восстановления металлических руд, а также для получения СО- и Н 2 содержащего восстановительного газа путем газификации угля и заканчивается в осадителе твердых веществ, например, циклоне, из которого уловленные в осадителе твердые вещества возвращают через возвратный трубопровод для твердых веществ и пылевую горелку в плавильный газификатор. Изобретение более подробно поясняется ниже с помощью нескольких примеров выполнения, схематично изображенных на чертеже, при этом на фиг. 1 показан продольный разрез устройства, согласно изобретению фиг. 2 - сечение по линии - из фиг. 1 фиг. 3-5 - различные формы выполнения устройства, согласно изобретению фиг. 6 - расположение устройства, согласно изобретению, в установке для прямого восстановления рудной мелочи. Согласно представленной на фиг. 1 и 2 форме выполнения, устройство для вдувания содержащих оксиды металлов, мелких частиц в восстановительный газ содержит вдувающее сопло 1, входящее че рез стенку 2 в пространство 3, через которое протекает восстановительный газ. Это пространство может быть образовано, например, трубопроводом. Вдувающее сопло 1 содержит центральную трубу 4,через которую мелкие частицы вдувают с помощью газа-носителя к ее устью 5, в результате чего на устье возникает образованная мелкими частицами струя материала. На устье 5 центральной трубы 4 предусмотрено несколько окружающих ее по периферии распылителей 6, которые присоединены к газопроводу 7 для подачи вторичного газа, а именно через соответствующие газонаправляющие трубы 8. Эти газонаправляющие трубы 8 выполнены в виде расположенных параллельно продольной средней оси 9 центральной трубы 4 труб, предусмотренных в окружающем центральную трубу 4 по периферии кольцевом пространстве 10, в котором заканчивается газопровод 7. Это кольцевое пространство 10 ограничено с наружной стороны рубашкой 11, закрытой на одном торце на устье 5, а на противоположном торце - посредством торцовых фланцев 12, 13. Газонаправляющие трубы 8 установлены с возможностью вращения посредством газоплотных подшипников 14, 15 относительно торцовых фланцев 12, 13. Противоположные друг другу концы газонаправляющих труб 8 закрыты фланцами 16, 17. На внешних фланцах 17 расположены соответственно направленные наружу вращающие цапфы 18. На вращающих цапфах 18 установлены приводы (не показаны) для вращения газонаправляющих труб вокруг их продольных осей 19. На внутренних цапфах 16 газонаправляющих труб 8 расположены распылители 6, оси 6 которых образуют с продольной средней осью 9 центральной трубы угол . Подача газа к газонаправляющим трубам 8 и, в итоге, к распылителям 6 происходит через кольцевое пространство 10 и отверстия 20газонаправляющих труб 8. За счет вращения газонаправляющих труб 8 вокруг их продольных осей 19 можно изменять положение вытекающих из распылителей 6 газовых струй относительно струи материала, а именно с возможностью приведения газовых струй из положения, в котором они пересекают продольную среднюю ось 9 центральной трубы 4, в наклонное, относительно этой продольной средней оси, положение. С помощью устройства для вращения газонаправляющих труб 8 вокруг их продольных осей 19 удается периодически изменять положение газовых струй относительно струи материала. Угол , который газовые струи образуют с продольной средней осью 9 центральной трубы 4, лежит в диапазоне 20-60,причем уголнеобязательно должен быть одинаков для всех газовых струй. Согласно изображенной на фиг. 1 и 2 форме выполнения, несколько распылителей 6 расположены равномерно по всей периферии устья 5 центральной трубы 4. При определенных обстоятельствах может 3 9348 быть, однако, достаточным предусмотреть несколько распылителей 6 только на одной половине периферии устья 5 центральной трубы 4, как это показано,например, на фиг. 4 и 5. Это, в частности, тот случай, когда восстановительный газ в пространстве 3 имеет направленное сильное течение. Из фиг. 3-5 видно, что газовые струи, обозначенные стрелками 21, направлены либо точно против продольной средней оси 9 центральной трубы (фиг. 5), либо наискось к ней, причем, однако, сама струя материала, имеющая соответствующий устью 5 минимальный диаметр, еще поражается газовыми струями. Газовые струи приводят, таким образом,струю материала во вращение вокруг ее продольной средней оси 9, так что мелкие частицы за счет центробежных сил выходят из струи материала, вследствие чего она распадается. Эта функция суммируется с эффектом распыления, вызванным газовыми струями. Газовые струи образованы преимущественно инертным газом. В качестве газа-носителя также может служить инертный газ. Вместо распылителей 6 в торцевом фланце 12 может быть предусмотрена кольцевая щель, через которую против струи материала направляют веерообразную газовую струю. В случае если положение газовых струй относительно струи материала не должно изменяться, можно отказаться от газонаправляющих труб 8 распылители 6 могут быть тогда жестко установлены в торцевом фланце 12. Далее с помощью фиг. 6 описано расположение устройства, согласно изобретению, на отводящем трубопроводе 23, направляющем восстановительный газ из плавильного газификатора 22, в котором в зоне плавильной газификации путем газификации угля получают СО- и Н 2-содержащий восстановительный газ и расплавляют восстановленную железную руду, к восстановительному сосуду (не показан). Как восстановительный сосуд, в котором восстанавливают руду, так и плавильный газификатор могут быть выполнены, например так, как это описано в ЕР-А-0576414. Восстановительный газ, выходящий из плавильного газификатора 22 через отверстие 24 в зоне свода 25 плавильного газификатора 22, подают по отводящему трубопроводу 23 к циклону 26, в котором осаждаются подхваченные восстановительным газом частицы. В начальную зону отводящего трубопровода 23 для восстановительного газа вводят охлаждающий газ через газопроводящее устройство 27, для охлаждения восстановительного газа до температуры, необходимой для восстановления в восстановительном сосуде. Сразу же за ним расположено вдувающее сопло 1, причем продольная средняя ось 9 центральной трубы 4 направлена против направления потока восстановительного газа и образует с ним угол 100160. Вдутая в восстановительный газ железная руда,тонко распределенная в нем с помощью вторичного газа сразу же после попадания в отводящий трубо 4 провод 23, восстанавливается внутри отводящего трубопровода 23 и, по меньшей мере, частично восстанавливается и осаждается в циклоне 26. По меньшей мере, частично восстановленную железную руду подают через пылесборники 27 и работающий,преимущественно, на азоте инжектор 28 к пылевой горелке 29, установленной на боковой стенке плавильного газификатора 22. Пылевая горелка 29 вызывает агломерацию мелких частиц и, при необходимости, также окончательное восстановление. Дополнительно к железной руде посредством устройства, согласно изобретению, могут быть введены также мелкодисперсные отходы металлургического производства или оборотные вещества в оксидированной и/или металлической форме, а также,возможно дополнительно, углеродсодержащие вещества. С помощью устройства, согласно изобретению,удается заменить 15-30 руды рудной мелочью и/или металлургическими пылями и т.д., которые могут быть, при необходимости, смешаны также с токсичными (ядовитыми) веществами, которые не приносят пользы для процесса восстановления и отделение которых от остальных полезных для процесса веществ затруднительно из экономических соображений. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ вдувания содержащих оксиды металлов мелких частиц в поток восстановительного газа,направляемый по трубопроводу для восстановительного газа, включающий подачу мелких частиц центральной струей в газе-носителе под углом к потоку восстановительного газа, отличающийся тем, что дополнительно осуществляют подачу, по меньшей мере, одной вторичной газовой струи, направляемой, против струи мелких частиц под углом к ее продольной оси для ее распыления и равномерного распределения мелких частиц в потоке восстановительного газа, причем угол, под которым струю мелких частиц направляют к потоку восстановительного газа, составляет 100-160. 2. Способ по п. 1, отличающийся тем, что подача вторичной газовой струи обеспечивает придание струе мелких частиц крутящего момента вокруг оси, выход мелких частиц за счет центробежных сил из струи и ее распад. 3. Способ по п. 2, отличающийся тем, что подачу вторичной газовой струи осуществляют с приданием струе мелких частиц, периодически колеблющихся крутящих моментов, преимущественно разной величины. 4. Способ по п. 2 или 3, отличающийся тем, что вторичную газовую струю направляют под углом относительно струи мелких частиц с ее пересечением и проникновением только во внешние зоны струи мелких частиц. 5. Способ по п. 4, отличающийся тем, что угол между направлением подачи вторичной газовой 9348 струи и струи мелких частиц периодически изменяют,6. Способ по любому из пп. 1-5, отличающийся тем, что вторичную газовую струю образуют инертным газом. 7. Способ по любому из пп. 1-6, отличающийся тем, что осуществляют подачу, по меньшей мере,одной вторичной газовой струи, направленной к центру струи мелких частиц, проникающей в нее. 8. Способ по любому из пп. 1-7, отличающийся тем, что содержащие оксиды металлов мелкие частицы вдувают в поток восстановительного газа, образованного в зоне плавильной газификации, в которой за счет газификации угля получают СО- и Н 2 содержащий восстановительный газ и частично и/или окончательно восстановленные металлсодержащие частицы соответственно окончательно восстанавливают или расплавляют, из потока восстановительного газа после проникновения струи мелких частиц осаждают твердые вещества, а затем преобразуют в восстановительной зоне с восстановлением содержащей оксиды металлов руды, причем осажденные твердые вещества подают в зону плавильной газификации через пылевую горелку, вызывающую агломерацию мелких частиц. 9. Устройство для вдувания содержащих оксиды металлов мелких частиц в поток восстановительного газа, содержащее ограниченное стенкой пространство для приема восстановительного газа, через которую проходит вдувающее сопло, выполненное с центральной трубой, направляющей мелкие частицы и газ-носитель под углом к потоку восстановительного газа, отличающееся тем, что стенка, ограничивающая пространство для приема восстановительного газа, дополнительно содержит, по меньшей мере,одно вдувающее сопло вторичной газовой струи,причем продольная ось сопла образует с осью трубы угол 100-160. 10. Устройство по п. 9, отличающееся тем, что угол между продольной осью распылителя и продольной осью центральной трубы составляет от 20 до 60. 11. Устройство по п. 9 или 10, отличающееся тем, что продольная ось распылителя ориентирована наискось к продольной оси центральной трубы, причем при проецировании продольной оси распылителя вертикально на плоскость, проходящую через продольную ось центральной трубы и устье распылителя, между проецированной продольной осью распылителя и продольной осью центральной трубы образуется угол от 20 до 60. 12. Устройство по любому из пп. 9-11, отличающееся тем, что распылитель расположен у устья центральной трубы подвижно и выполнен с возможностью занимать разные положения, преимущественно, разные наклонные положения, относительно продольной оси центральной трубы. 13. Устройство по любому из пп. 9-12, отличающееся тем, что оно содержит несколько распылителей, расположенных только на одной половине периферии устья центральной трубы. 14. Устройство по любому из пп. 9-12, отличающееся тем, что оно содержит несколько распылителей, распределенных приблизительно, равномерно по всей периферии устья центральной трубы. 15. Устройство по любому из пп. 9-14, отличающееся тем, что ограниченное стенкой устройство для приема восстановительного газа выполнено в виде трубы и продольная ось вдувающего сопла образует с осью трубы угол 100-160. 16. Устройство по любому из пп. 9-15, отличающееся тем, что пространство для приема восстановительного газа представляет собой газоотводящую трубу плавильного газификатора, предназначенного для расплавления и при необходимости,окончательного восстановления металлических руд,а также для получения СО- и Н 2-содержащего восстановительного газа путем газификации угля,имеющей на своем конце осадитель твердых веществ, например, циклон, из которого осажденные в осадителе твердые вещества возвращают через возвратный трубопровод и пылевую горелку в плавильный газификатор.
