Устройство для пневматической подачи резаного табака к перфорированной ленте сигаретной машины

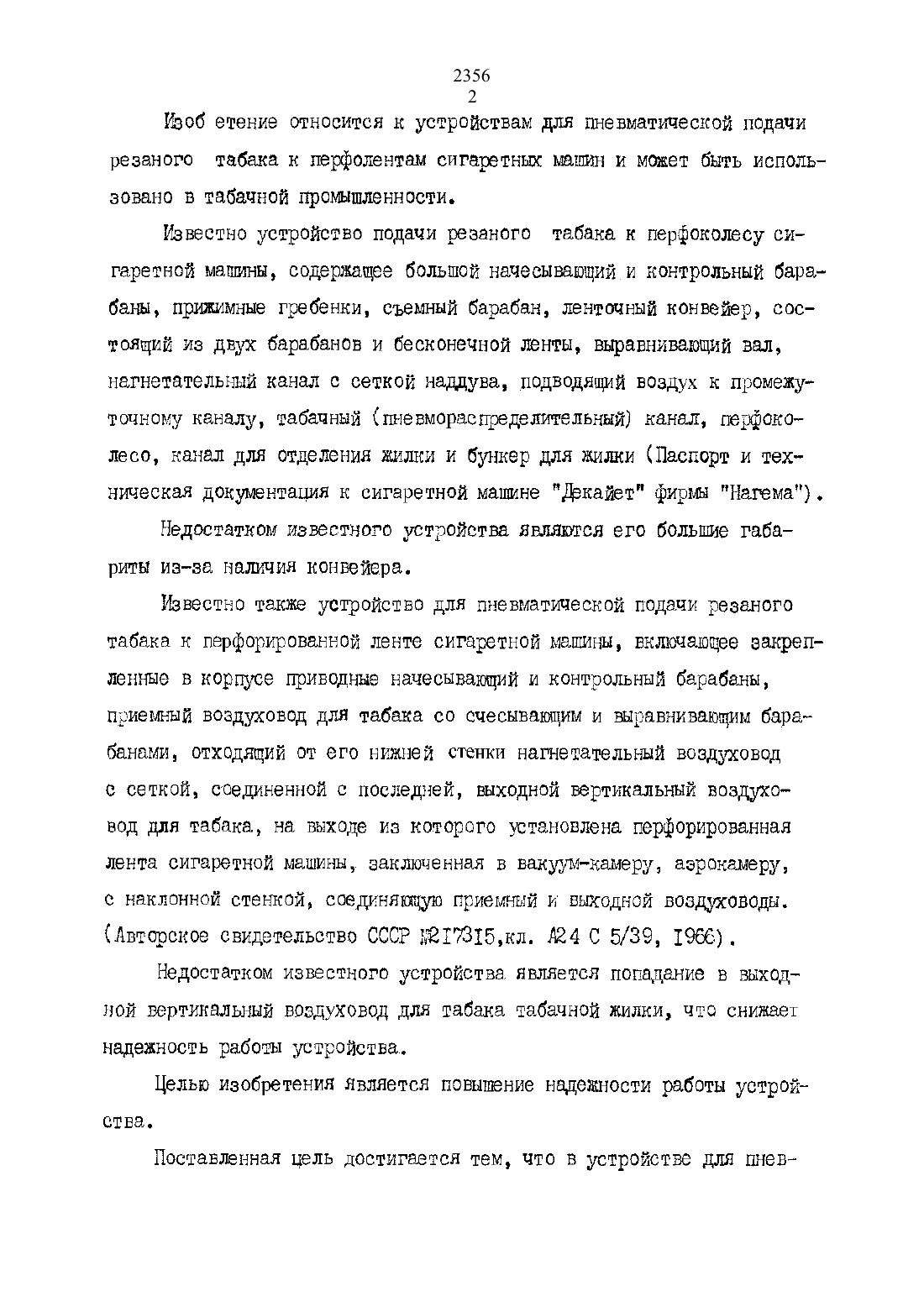

Изоб етение относится к устройствам для пневматической подачи резаного табака к перфолентам сигаретны машн и может быть использовано в табачной Проышленности.Известно устройство подачи резаного табака к перфоколесу сигаретной машшны содержащее большой начесывающийи контрольный барабаны, прижимные гребенки, съемный барабан, ленточный конвейер, состоящий из двух барабанов и бесконечной ленты, выравнивающий вал,нагнетательный канал с сеткой наддува, подводящий воздух к промежуь точному каналу, табачный Спневмораспределительный) канал, перфоио лесе, канал для отделения жилки и бункер для вилки (Паспорт и техническая документация к сигаретной машине дркайет фирмы Нагема.Недостатком известного устройства являются его большие габариты из-за наличия конвейера.Известно также устройство для пневматической подачи резаного табака к перфорированной ленте сигаретной нашины, включающее закрепленные в корпусе приводные начесывающий и контрольный барабаны,приемный воздуховод для табака со счесывающим и выравнивающим бара банами отходящий от его нижней стенки нагнетательный воздуховод с сеткой, соединенной с последней, выходной вртикальный воздухо вод для табака, на выходе из которого установлена перфорированная лента сигаретной машины, заключенная в вакуумнаМеру, азрокамеруНедостатком известного устройства является попадание в выиод ной вертикальный воздуховод для табака табачной жилки, что снижает надежность работы устройства.Целью изобретения является повышение надежности работы устройн ства.Поставленная цель достигается тем, что в устройстве для пневаматической подачи резаного табака к перфорированной ленте сигаретной машины, включающем закрепленные в корпусе приводные начесывающий и контрольный барабаны, приемный воздуховод для табака со счесывашщим и выравнивающим барабанами, отходящий от него нижней стенки нагнетательный воздуховод с соединенной с ним сеткой, выходной вертикальный воздуховод для табака, на выходе которого установлена перфори рованная лента сигаретноймашины, заключенная в вакууикамеру аврокамеру с наклонной стенкой, соединяющую приемный и выходной воздуг ховодн, согласно изобретению нижняя часть наклонной стенки аэронаыерн изогнута под углом 232 кгорищипвли и сопряжена с верхней частью наклонной стенки и стенкой приемного воздуховода по радиусу,при этом отношение радиуса сопряжения верхней части наклонной стенки с ее нижней частью, длины нижней части наклонной стенки, а также ширины сетки нагнетательного воздуховода к ширине выходного воздуе ховода составляет соотвественно от 3 до 4, от 11 до 12, от 5 до 6,причем на нижней стенке приемного воздуховода в месте соединения ее с сеткой нагнетательного воздуховода выполнен клиновидный выступ, вершиной направленный к выходной части приемного воздуховода,а отношение длины выступа к его высоте составляет от 13 до 26.йеобретение поясняется чертежом, на котором схематически изображено предлагаемое устройство.Устройство для певматичесной подачи резаного табака к перфорированной ленте сигаретной машины состоит из корпуса 1, в котором установлены приводные начесывающий 2 и контрольный 3 барабаны, в корпусе приемного воздуховода 4 для табака установлены съемный барабан 5 и выравнивающий барабан 6, за которым на нижней стенке 7 приемного воздуховода 4 для табака выполнен клиновидный выступ 8 с вершиной 9, направленной к выходной части приемного воздуховода 4 для табака, который предназначен для предотвращения скапливанияНижняя стенка 7 с клиновидным выступом 8 соединена с сеткой 10,закрепленной на корпусе нагнетательного воздуховода 11. Отноцение площади сечения отврстий Р отв.сетки 10 ко всей площади 17 с,занимаемой сеткой 10, составляет 023 О,2 Б. Верхняя поверхность корпуса приемного воздуховода 4 для табака соединена через нинюю овальную певрхноств 12, с нижней частью наклонной стенки 13, изющей угол наклона к горизонту, равный 2327, которая соединена через верхнюю овальную поверхность 14.с верхней частью наклонной стенки 15 и внутренней стенкой 16. Внутренняя стенка 16 с передней стенкой 17 образуют выходной вертикальный воздуховод 18, по которому вверх перемещактсн мелкие табачные волокна. Никняя стенка 7 с клиновидным утолщнием 8 и вершиной 9 с сеткой 10, передней стенкой 1 с ве хней частью наклонной стенки 15, нижней частью наклонной стенки 1 Зс верхней и нижней овальными поверхностями 14.и 12 образуют аэрокамеру-19, в которой происходит разрыхление и отделение мелкого табачного волокна от крупной табачной жилки. Отношение длины нижней части наклонной стенки 13 к ширине выходного вертикального воздуховода 18 для табака равно-1- 1112. Отношение высоты 11 клиновидного корпуса 8 с вершиной 9 к ширине 3 выодного вертикального воздуховода 18 для табака --0,З 3 0,74. Отношение витрины с сетки 10 к ширине д выхоного вертикашного воздуховода 18 для табака равно 5 б. Внутренняя стенка 16, соединена с вертикальной сеткой 20, которая закреплена на верхнем горизонтальном канале 21, из которого отсасывается часть воздуха, перемещающегося в выходном вертикальном воздуховода 18 для табака вентилятором (на чертеже не показан). Нижняя часть передней стенки 17 и сетки 10 нагнетательного воздуховода 11 соединены с наклонным каналом 22, закрепленным на бункере 23, который предназначен для сбора табачной жилки. На верхней части бункера 23 имеется щель 24, через которую происходит подсос воздуха в выход ной вертикальный воздуховод 18 для табака. Сверху выходной верти 2356 5кальный воздуховод 18 для табака соединен с вакууМкамерой 25, в которой Установлена перемещающаяся перфорированная лента 26, предназначенная для подачи табака для формирования сигаретного штранга. Воздух из вакуум-анкеры 25 отсасывается вентилятором (на чертеже не показан). Вакуум-камера 25 и передняя стенка 17 закреплены на станине Сна чертеже не показана).Устройство работает следующим образом.Табак, поступивший в корпус 1, захватывается приводными начеснвающим 2 и контрольным З барабанами, подается в корпус приемного воздуховода 4 для табака на съемный барабан 5, с которого выравнивающим барабаном 3 перемещается по клиновидному выступу 8 нижней стенки 7 приемного воздуховода 4 для табака. Благодаря наличию клиновидного выступа 8 с вершиной 97 направленНой к выходной части приемного воздуховода 4 для табака на нижней стенке 7 между сеткой 10 и движущимся табаком образуется турбулизация потока воздуха, поступающего из нагнетательного воздуховода 11 через сетку 10. В результате чего предотвращается оседание табака на сетку 10 и ее забивание, за счет этого в азрокамере 19, образованной нижней стенкой 7 с клиновидным выступом 8, сеткой 10, наклонной стенкой 13 с верхней 14 и нижней 12 овальными поверхностями, верхней частью наклонной стенки 15 и передней стенкой 17 выходного вертикального воздуховода 18 для табака, крупная жилка табака отделяется от табачного волокна и перемещается по наклонному каналу 22, где она дополнительно продувается воздухом, поступающим изтцели 24 и скапливается в бункере 23 для сбора табачной жилки. Легкие частица табака подхватываются потоком воздуха, создаваемым нагнетательным и всасывающим вентиляторами Сна чертеже не показаны) через сетку 10, нагнетательного воздуховода 11, вертикальную сетку 20 горизонтального канала 21 и перфорированную ленту 26 вакууммкамеры 25, перемещаются вверх через азрокамеру 19 по выходному вертикальному воздуховоду 18 до перфорированной ленты 26, на которой они задершиваккся и транспортируютсяна ней к месту формирования сигаретного кшранга.
