Пакер Майлибаева

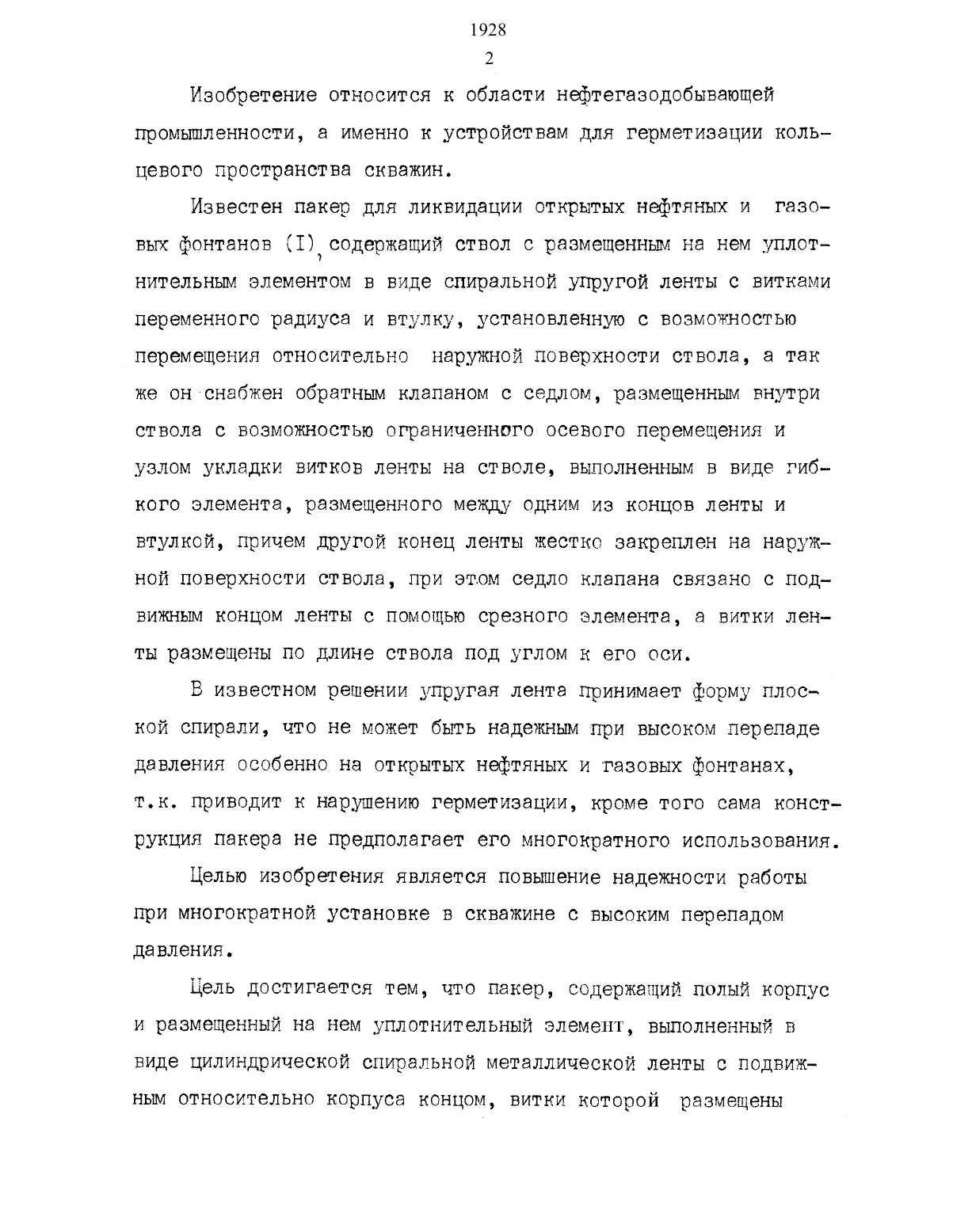

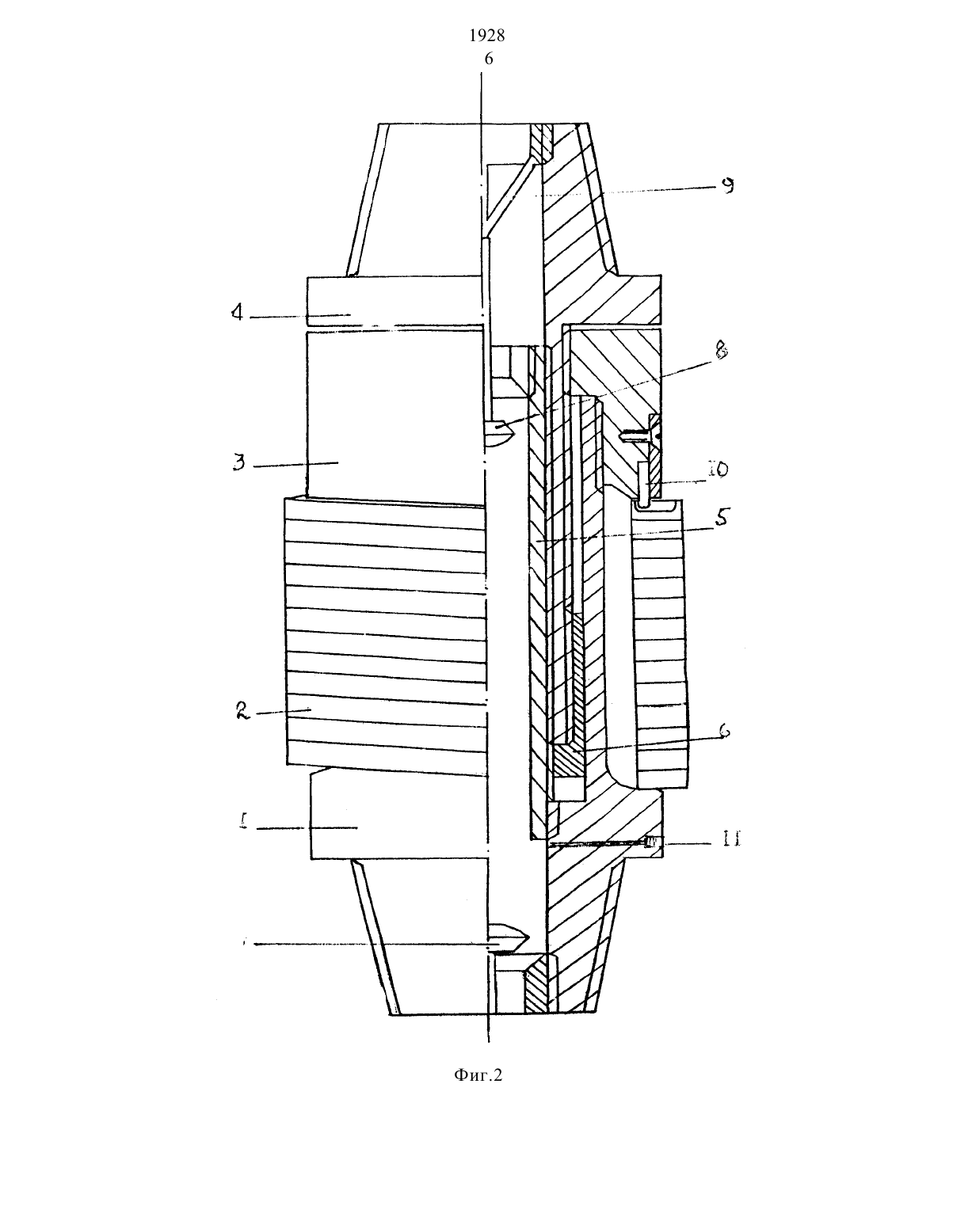

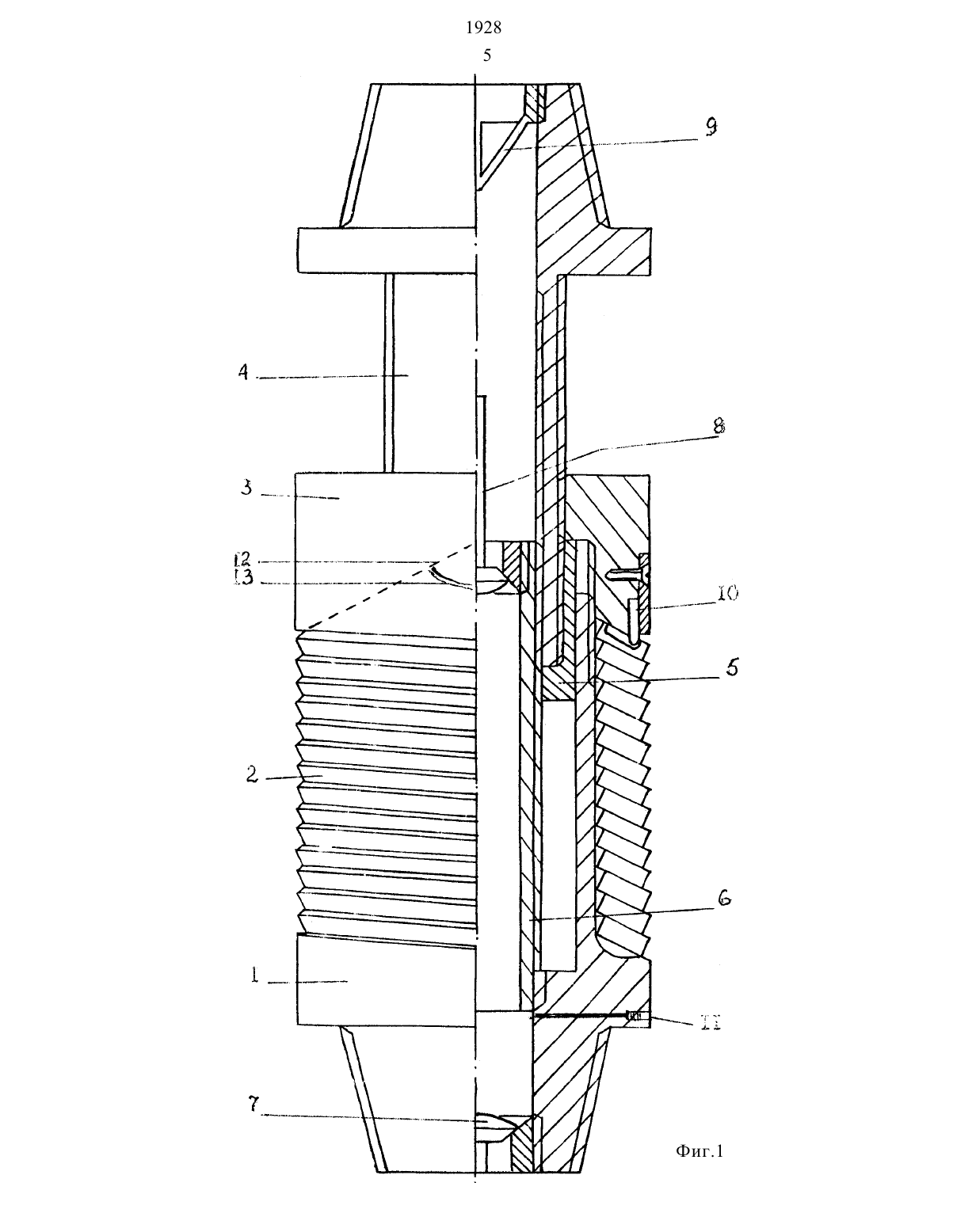

Изобретение относится к области нефтегазодобывающей промышленности, а именно к устройствам для герметизации кольцевого пространства скважин.Известен пакер для ликвидации открытых нефтяных и газовых фонтанов (17 содержащий ствол с размещенным на нем уплотнительным элементом в виде спиральной упругой ленты с витками переменного радиуса и втулку, установленную с возможностью перемещения относительно наружной поверхности ствола, а так же он-снабжен обратным клапаном с седлом, размещенным внутри ствола с возможностью ограниченного осевого перемещения и узлом укладки витков ленты на стволе, выполненным в виде гибкого элемента, размещенного между одним из концов ленты и втулкой, причем другой конец ленты жестко закреплен на наружной поверхности ствола, при этом седло клапана связано с подвижным концом ленты с помощью срезного элемента, а витки ленты размещены по длине ствола под углом к его оси.В известном решении упругая лента принимает форму плоской спирали, что не может быть надежным при высоком перепаде давления особенно на открытых нефтяных и газовых фонтанах,т.к. приводит к нарушению герметизации, кроме того сама конструкция пакера не предполагает его многократного использования.Целью изобретения является повышение надежности работы при многократной установке в скважине с высоким перепадом давления.Цель достигается тем, что пакер, содержащий полый корпус и размещенный на нем уплотнительный элемент, выполненный в виде цилиндрической спиральной металлической ленты с подвиж ным относительно корпуса концом, витки которой размещены3 под углом с оси корпуса, снабжен шлицевы патрубком, установ ленным в корпусе и жестко связанным с ним, концентрично размещенным между корпусом и патрубком штокем со шлицами под шлицы патрубка и резьбой на наружной поверхности, ступенчатой гайкой,установленной на наружной поверхности штока с винтовой резьбой на ее внутренней поверхности меньшего диаметра под Винтовую резьбу штока, при этом подвижный конец уплотнительного элемента закреплен на нижнем торце гайки, а цилиндрическая спираль имеет форму архимедова геликоида с возможностью развертывания при вращении гайки до нормального геликоида.Пакер состоит из корпуса 1, на котором с внешней стороны размещена цилиндрическая спираль 2, фиксируемая накидкой гай кой З, связанной с винтовым штоком 4, также взаимосвязанным со шлицевым патрубком 5, на нижнем конце винтового штока 4 крепится центратор 6, устраняющий перекосы при относительном перемещении штока 4 относительно корпуса 1 и патрубка 5.В пакере имеются клапаны 7 и 8, упор 9 клапана 8. Спираль 2 на концах крепится фиксатором 10. В нижней части корпуса 1вмонтирован вентиль 11 для отбора проб с трубного простран ства между клапанами 7 и 8. Архимедов геликоид ленточной цилиндрической пирали 2 выражен наклоном плоских поверхностей по линии 12 под углом 13 к оси (фиг.1. Величина отрезка 12 равна диаметру развертывания спирали 2 до принятия формы нормального геликоида (фиг.2).Устройство работает следующим образом. В транспортном положении Сфиг.1) пакер центрируется центраторами сверху иснизу от корпуса 1 и штока 4 и имеет минимальный Диаметр по1928 4 спирали 2, т.к. шток 4 вытянут из корпуса 2. Клапаны 7 и 8(фиг.2) на забой скважины или якорь корпус 1 жестко фиксируется, а расположенный выше инструмент дает посадку штока 4,который внешней винтовой резьбой вращает гайку З, раскручивая спираль 2. Шток 4 не вращается относительно корпуса 1 благодаря шлицевому соединению с патрубками 5, Жестко соеди ненными в нижней части с корпусом 1. Упор 9 открывает клапан 8, что и передает трубную депрессию под пакер на забой скважины. При снятии нагрузки на пакер происходит обратная динамика свертывания спирали 2, вращением гайки З шток 4 выдвигается вверх из корпуса 1 и раскручивает гайку З, и спираль 2 свертывается, уменьшая диаметр, а клапаны 7 и 8 перекрываютсяи отсекают в патрубке 5 пробу жидкости или газа из пласта. Проба отбирается в контейнер через вентиль 11. Глубинныеманометры размещаются под клапаном 7 и над клапаном 8.
