Отопительная печь

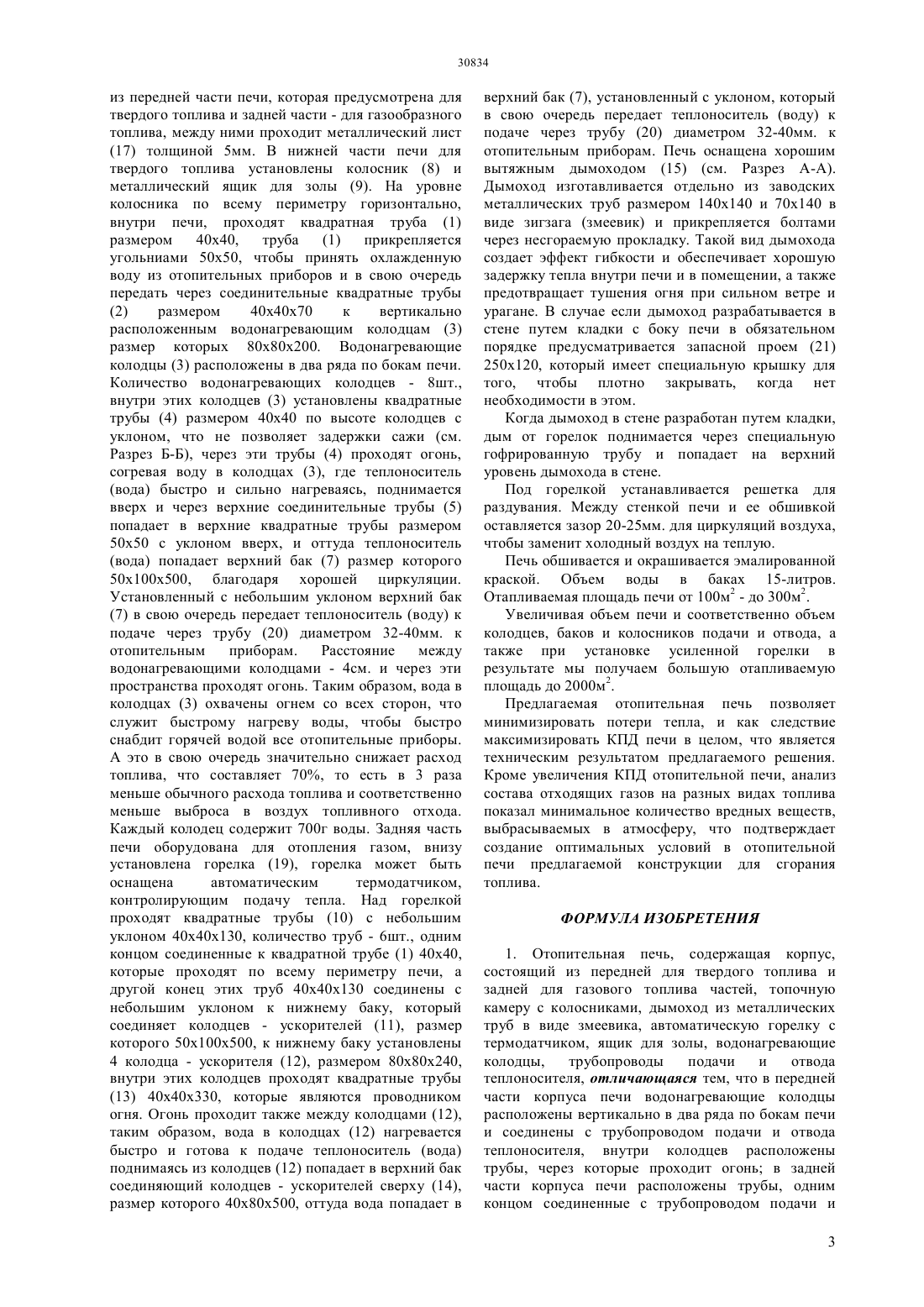

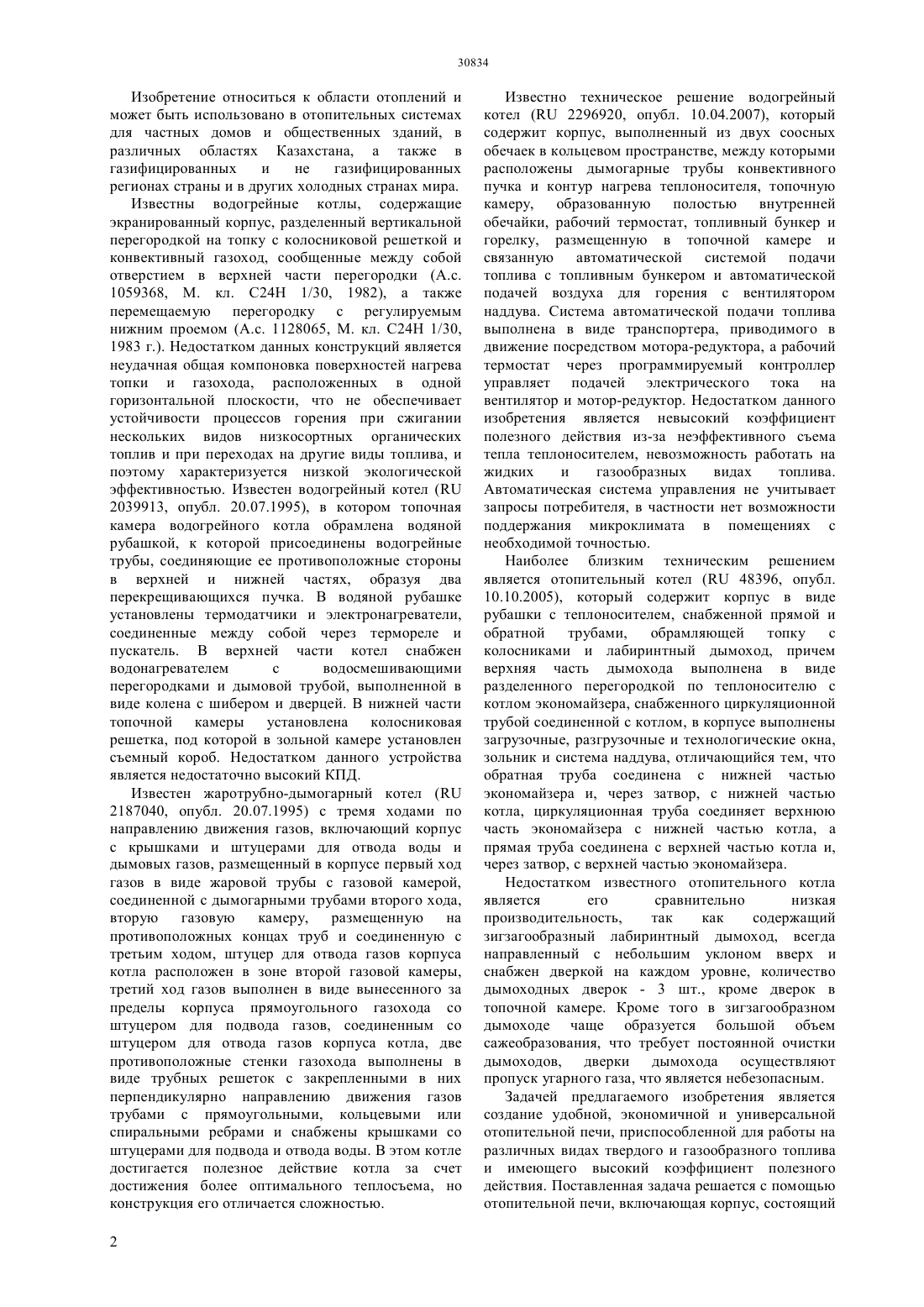

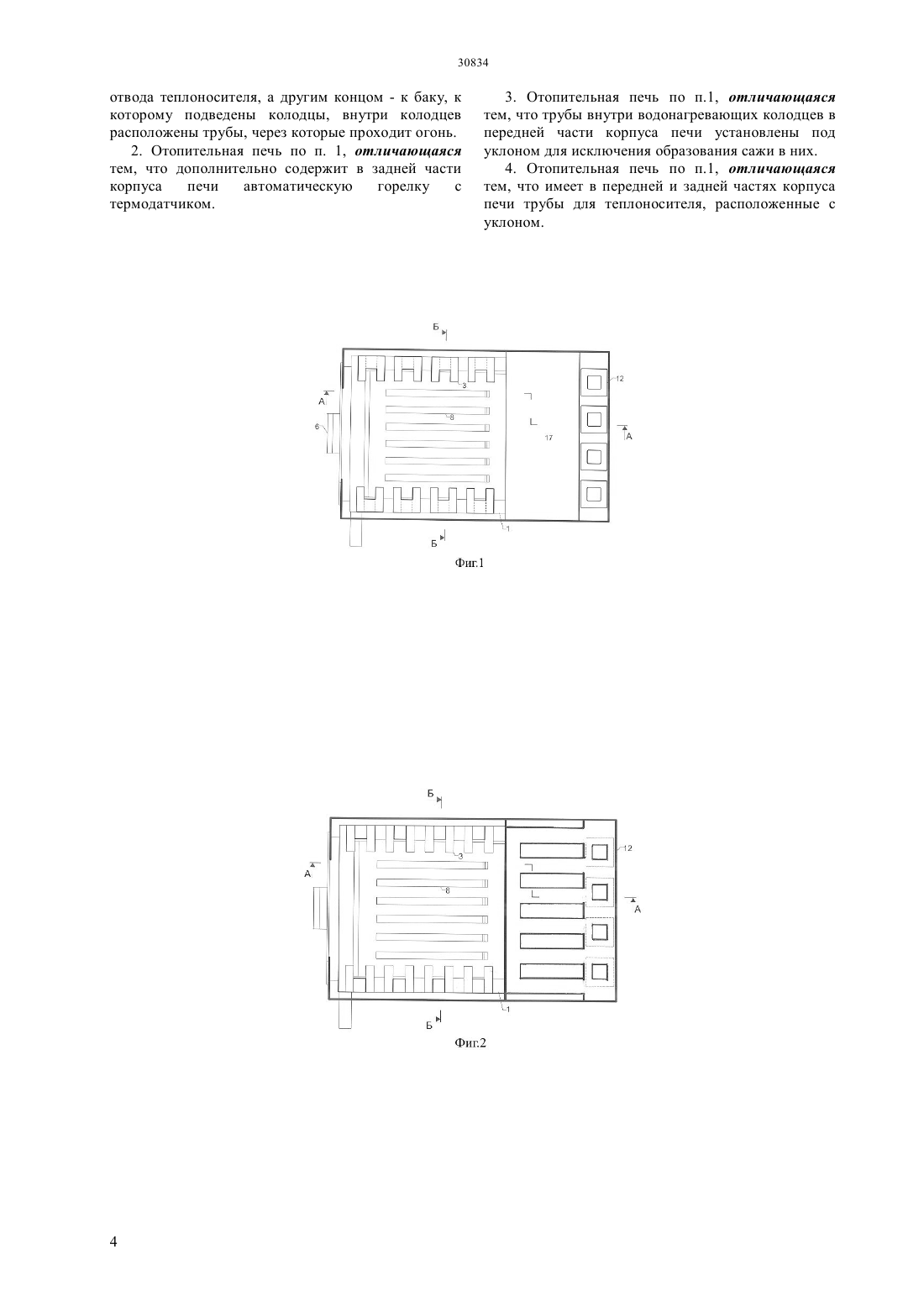

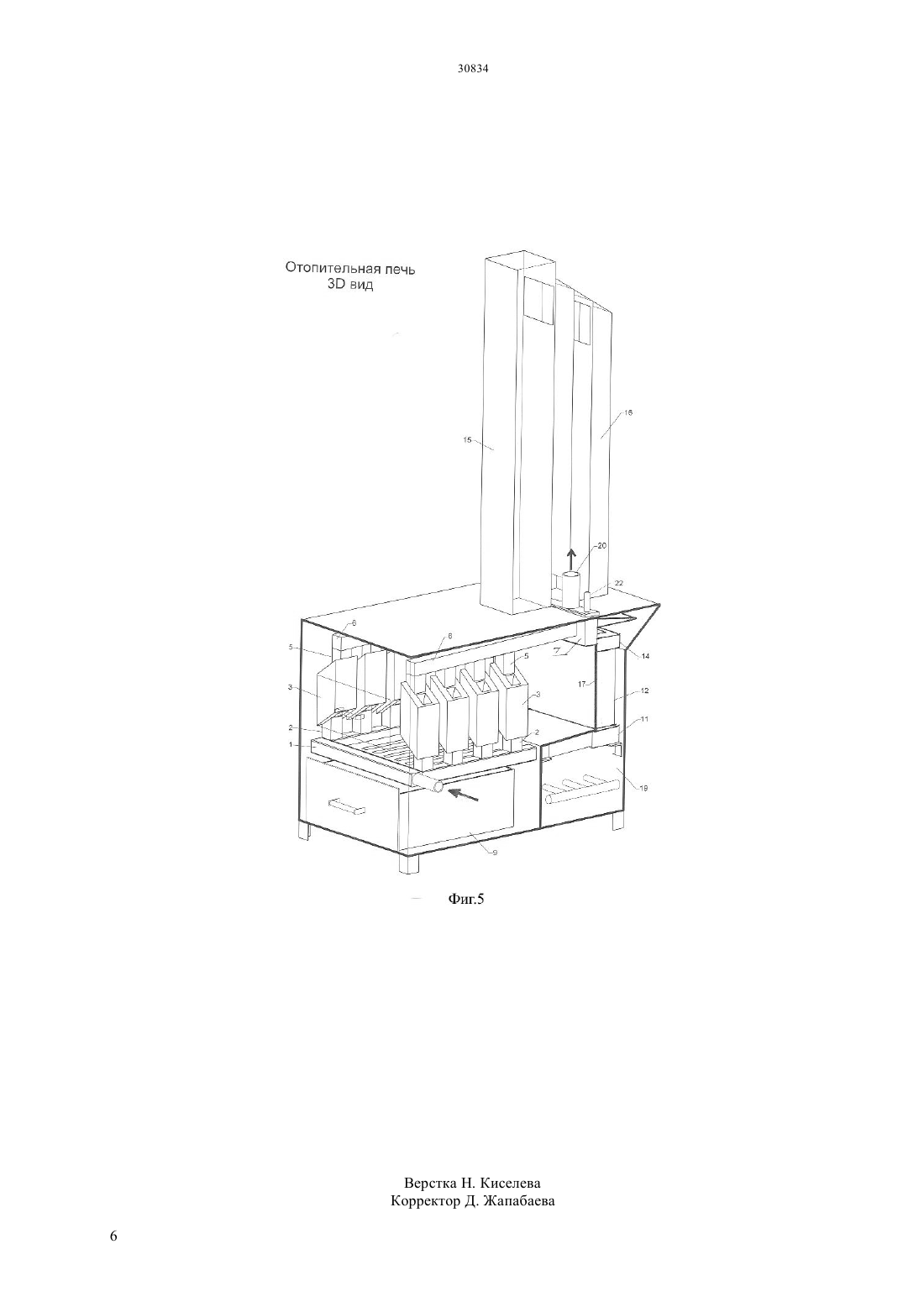

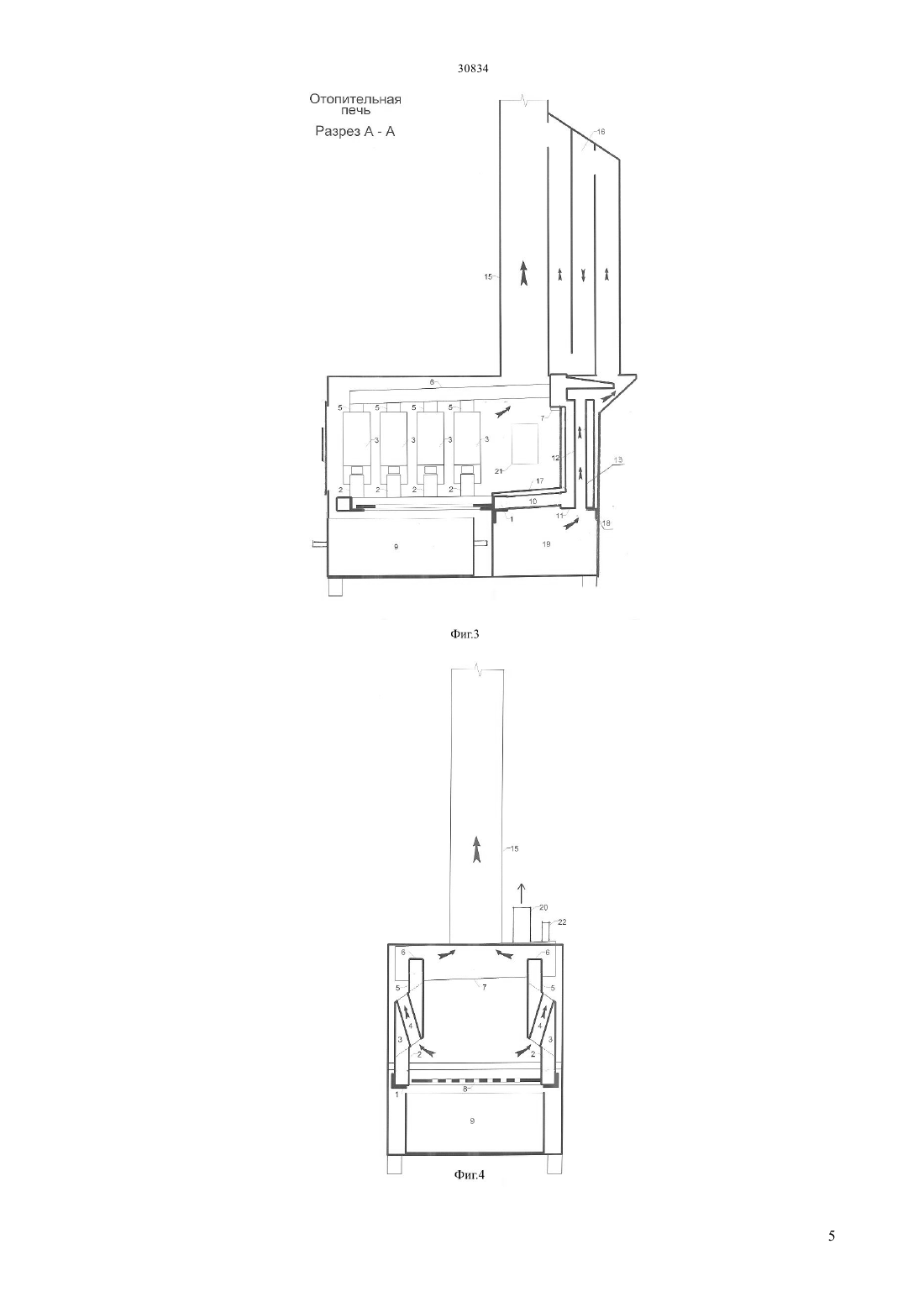

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ для золы, водонагревающие колодцы, квадратные трубопроводы подачи теплоносителя, отвода и дымохода из металлических труб в виде зигзага. Квадратные водонагревающие колодцы выполнены в виде вертикально расположенных баков, по бокам печи, внутри которых расположены квадратные трубы, что является проводником огня. Таким образом, охваченные огнем с внутри и снаружи, водонагревающие колодцы соединены с трубопроводами подачи теплоносителя и отвода. При такой конструкции печи, удается обеспечить максимальный отбор тепловой мощности. Наличие дымохода из металлических труб в виде зигзага(змеевик) позволяет,сохранит тепло и предотвращает тушения огня при сильном ветре и урагана.(76) Турлыбаев Жанат Бозтаевич Турлыбаева Рабига Бозтаевна(57) Изобретение относиться к области отоплений и может быть использовано в отопительных системах для частных домов и общественных зданий, в различных областях Казахстана, а также в газифицированных и не газифицированных регионах страны и в других холодных странах мира. Отопительная печь содержит корпус, горелку автомат с термодатчиком, контролирующим подачи тепла, топочную камеру с дверкой, колосник, ящик Изобретение относиться к области отоплений и может быть использовано в отопительных системах для частных домов и общественных зданий, в различных областях Казахстана, а также в газифицированных и не газифицированных регионах страны и в других холодных странах мира. Известны водогрейные котлы, содержащие экранированный корпус, разделенный вертикальной перегородкой на топку с колосниковой решеткой и конвективный газоход, сообщенные между собой отверстием в верхней части перегородки (А.с. 1059368, М. кл. С 24 Н 1/30, 1982), а также перемещаемую перегородку с регулируемым нижним проемом (А.с. 1128065, М. кл. С 24 Н 1/30,1983 г.). Недостатком данных конструкций является неудачная общая компоновка поверхностей нагрева топки и газохода, расположенных в одной горизонтальной плоскости, что не обеспечивает устойчивости процессов горения при сжигании нескольких видов низкосортных органических топлив и при переходах на другие виды топлива, и поэтому характеризуется низкой экологической эффективностью. Известен водогрейный котел ( 2039913, опубл. 20.07.1995), в котором топочная камера водогрейного котла обрамлена водяной рубашкой, к которой присоединены водогрейные трубы, соединяющие ее противоположные стороны в верхней и нижней частях, образуя два перекрещивающихся пучка. В водяной рубашке установлены термодатчики и электронагреватели,соединенные между собой через термореле и пускатель. В верхней части котел снабжен водонагревателем с водосмешивающими перегородками и дымовой трубой, выполненной в виде колена с шибером и дверцей. В нижней части топочной камеры установлена колосниковая решетка, под которой в зольной камере установлен съемный короб. Недостатком данного устройства является недостаточно высокий КПД. Известен жаротрубно-дымогарный котел ( 2187040, опубл. 20.07.1995) с тремя ходами по направлению движения газов, включающий корпус с крышками и штуцерами для отвода воды и дымовых газов, размещенный в корпусе первый ход газов в виде жаровой трубы с газовой камерой,соединенной с дымогарными трубами второго хода,вторую газовую камеру, размещенную на противоположных концах труб и соединенную с третьим ходом, штуцер для отвода газов корпуса котла расположен в зоне второй газовой камеры,третий ход газов выполнен в виде вынесенного за пределы корпуса прямоугольного газохода со штуцером для подвода газов, соединенным со штуцером для отвода газов корпуса котла, две противоположные стенки газохода выполнены в виде трубных решеток с закрепленными в них перпендикулярно направлению движения газов трубами с прямоугольными, кольцевыми или спиральными ребрами и снабжены крышками со штуцерами для подвода и отвода воды. В этом котле достигается полезное действие котла за счет достижения более оптимального теплосъема, но конструкция его отличается сложностью. 2 Известно техническое решение водогрейный котел ( 2296920, опубл. 10.04.2007), который содержит корпус, выполненный из двух соосных обечаек в кольцевом пространстве, между которыми расположены дымогарные трубы конвективного пучка и контур нагрева теплоносителя, топочную камеру, образованную полостью внутренней обечайки, рабочий термостат, топливный бункер и горелку, размещенную в топочной камере и связанную автоматической системой подачи топлива с топливным бункером и автоматической подачей воздуха для горения с вентилятором наддува. Система автоматической подачи топлива выполнена в виде транспортера, приводимого в движение посредством мотора-редуктора, а рабочий термостат через программируемый контроллер управляет подачей электрического тока на вентилятор и мотор-редуктор. Недостатком данного изобретения является невысокий коэффициент полезного действия из-за неэффективного съема тепла теплоносителем, невозможность работать на жидких и газообразных видах топлива. Автоматическая система управления не учитывает запросы потребителя, в частности нет возможности поддержания микроклимата в помещениях с необходимой точностью. Наиболее близким техническим решением является отопительный котел ( 48396, опубл. 10.10.2005), который содержит корпус в виде рубашки с теплоносителем, снабженной прямой и обратной трубами, обрамляющей топку с колосниками и лабиринтный дымоход, причем верхняя часть дымохода выполнена в виде разделенного перегородкой по теплоносителю с котлом экономайзера, снабженного циркуляционной трубой соединенной с котлом, в корпусе выполнены загрузочные, разгрузочные и технологические окна,зольник и система наддува, отличающийся тем, что обратная труба соединена с нижней частью экономайзера и, через затвор, с нижней частью котла, циркуляционная труба соединяет верхнюю часть экономайзера с нижней частью котла, а прямая труба соединена с верхней частью котла и,через затвор, с верхней частью экономайзера. Недостатком известного отопительного котла является его сравнительно низкая производительность,так как содержащий зигзагообразный лабиринтный дымоход, всегда направленный с небольшим уклоном вверх и снабжен дверкой на каждом уровне, количество дымоходных дверок - 3 шт., кроме дверок в топочной камере. Кроме того в зигзагообразном дымоходе чаще образуется большой объем сажеобразования, что требует постоянной очистки дымоходов, дверки дымохода осуществляют пропуск угарного газа, что является небезопасным. Задачей предлагаемого изобретения является создание удобной, экономичной и универсальной отопительной печи, приспособленной для работы на различных видах твердого и газообразного топлива и имеющего высокий коэффициент полезного действия. Поставленная задача решается с помощью отопительной печи, включающая корпус, состоящий из передней части печи, которая предусмотрена для твердого топлива и задней части - для газообразного топлива, между ними проходит металлический лист(17) толщиной 5 мм. В нижней части печи для твердого топлива установлены колосник (8) и металлический ящик для золы (9). На уровне колосника по всему периметру горизонтально,внутри печи, проходят квадратная труба (1) размером 4040,труба(1) прикрепляется угольниами 5050, чтобы принять охлажденную воду из отопительных приборов и в свою очередь передать через соединительные квадратные трубы(2) размером 404070 к вертикально расположенным водонагревающим колодцам (3) размер которых 8080200. Водонагревающие колодцы (3) расположены в два ряда по бокам печи. Количество водонагревающих колодцев - 8 шт.,внутри этих колодцев (3) установлены квадратные трубы (4) размером 4040 по высоте колодцев с уклоном, что не позволяет задержки сажи (см. Разрез Б-Б), через эти трубы (4) проходят огонь,согревая воду в колодцах (3), где теплоноситель(вода) быстро и сильно нагреваясь, поднимается вверх и через верхние соединительные трубы (5) попадает в верхние квадратные трубы размером 5050 с уклоном вверх, и оттуда теплоноситель(вода) попадает верхний бак (7) размер которого 50100500, благодаря хорошей циркуляции. Установленный с небольшим уклоном верхний бак(7) в свою очередь передает теплоноситель (воду) к подаче через трубу (20) диаметром 32-40 мм. к отопительным приборам. Расстояние между водонагревающими колодцами - 4 см. и через эти пространства проходят огонь. Таким образом, вода в колодцах (3) охвачены огнем со всех сторон, что служит быстрому нагреву воды, чтобы быстро снабдит горячей водой все отопительные приборы. А это в свою очередь значительно снижает расход топлива, что составляет 70, то есть в 3 раза меньше обычного расхода топлива и соответственно меньше выброса в воздух топливного отхода. Каждый колодец содержит 700 г воды. Задняя часть печи оборудована для отопления газом, внизу установлена горелка (19), горелка может быть оснащена автоматическим термодатчиком,контролирующим подачу тепла. Над горелкой проходят квадратные трубы (10) с небольшим уклоном 4040130, количество труб - 6 шт., одним концом соединенные к квадратной трубе (1) 4040,которые проходят по всему периметру печи, а другой конец этих труб 4040130 соединены с небольшим уклоном к нижнему баку, который соединяет колодцев - ускорителей (11), размер которого 50100500, к нижнему баку установлены 4 колодца - ускорителя (12), размером 8080240,внутри этих колодцев проходят квадратные трубы(13) 4040330, которые являются проводником огня. Огонь проходит также между колодцами (12),таким образом, вода в колодцах (12) нагревается быстро и готова к подаче теплоноситель (вода) поднимаясь из колодцев (12) попадает в верхний бак соединяющий колодцев - ускорителей сверху (14),размер которого 4080500, оттуда вода попадает в верхний бак (7), установленный с уклоном, который в свою очередь передает теплоноситель (воду) к подаче через трубу (20) диаметром 32-40 мм. к отопительным приборам. Печь оснащена хорошим вытяжным дымоходом (15) (см. Разрез А-А). Дымоход изготавливается отдельно из заводских металлических труб размером 140140 и 70140 в виде зигзага (змеевик) и прикрепляется болтами через несгораемую прокладку. Такой вид дымохода создает эффект гибкости и обеспечивает хорошую задержку тепла внутри печи и в помещении, а также предотвращает тушения огня при сильном ветре и урагане. В случае если дымоход разрабатывается в стене путем кладки с боку печи в обязательном порядке предусматривается запасной проем (21) 250120, который имеет специальную крышку для того, чтобы плотно закрывать, когда нет необходимости в этом. Когда дымоход в стене разработан путем кладки,дым от горелок поднимается через специальную гофрированную трубу и попадает на верхний уровень дымохода в стене. Под горелкой устанавливается решетка для раздувания. Между стенкой печи и ее обшивкой оставляется зазор 20-25 мм. для циркуляций воздуха,чтобы заменит холодный воздух на теплую. Печь обшивается и окрашивается эмалированной краской. Объем воды в баках 15-литров. Отапливаемая площадь печи от 100 м 2 - до 300 м 2. Увеличивая объем печи и соответственно объем колодцев, баков и колосников подачи и отвода, а также при установке усиленной горелки в результате мы получаем большую отапливаемую площадь до 2000 м 2. Предлагаемая отопительная печь позволяет минимизировать потери тепла, и как следствие максимизировать КПД печи в целом, что является техническим результатом предлагаемого решения. Кроме увеличения КПД отопительной печи, анализ состава отходящих газов на разных видах топлива показал минимальное количество вредных веществ,выбрасываемых в атмосферу, что подтверждает создание оптимальных условий в отопительной печи предлагаемой конструкции для сгорания топлива. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отопительная печь, содержащая корпус,состоящий из передней для твердого топлива и задней для газового топлива частей, топочную камеру с колосниками, дымоход из металлических труб в виде змеевика, автоматическую горелку с термодатчиком, ящик для золы, водонагревающие колодцы,трубопроводы подачи и отвода теплоносителя, отличающаяся тем, что в передней части корпуса печи водонагревающие колодцы расположены вертикально в два ряда по бокам печи и соединены с трубопроводом подачи и отвода теплоносителя, внутри колодцев расположены трубы, через которые проходит огонь в задней части корпуса печи расположены трубы, одним концом соединенные с трубопроводом подачи и 3 отвода теплоносителя, а другим концом - к баку, к которому подведены колодцы, внутри колодцев расположены трубы, через которые проходит огонь. 2. Отопительная печь по п. 1, отличающаяся тем, что дополнительно содержит в задней части корпуса печи автоматическую горелку с термодатчиком. 3. Отопительная печь по п.1, отличающаяся тем, что трубы внутри водонагревающих колодцев в передней части корпуса печи установлены под уклоном для исключения образования сажи в них. 4. Отопительная печь по п.1, отличающаяся тем, что имеет в передней и задней частях корпуса печи трубы для теплоносителя, расположенные с уклоном.
