Печь

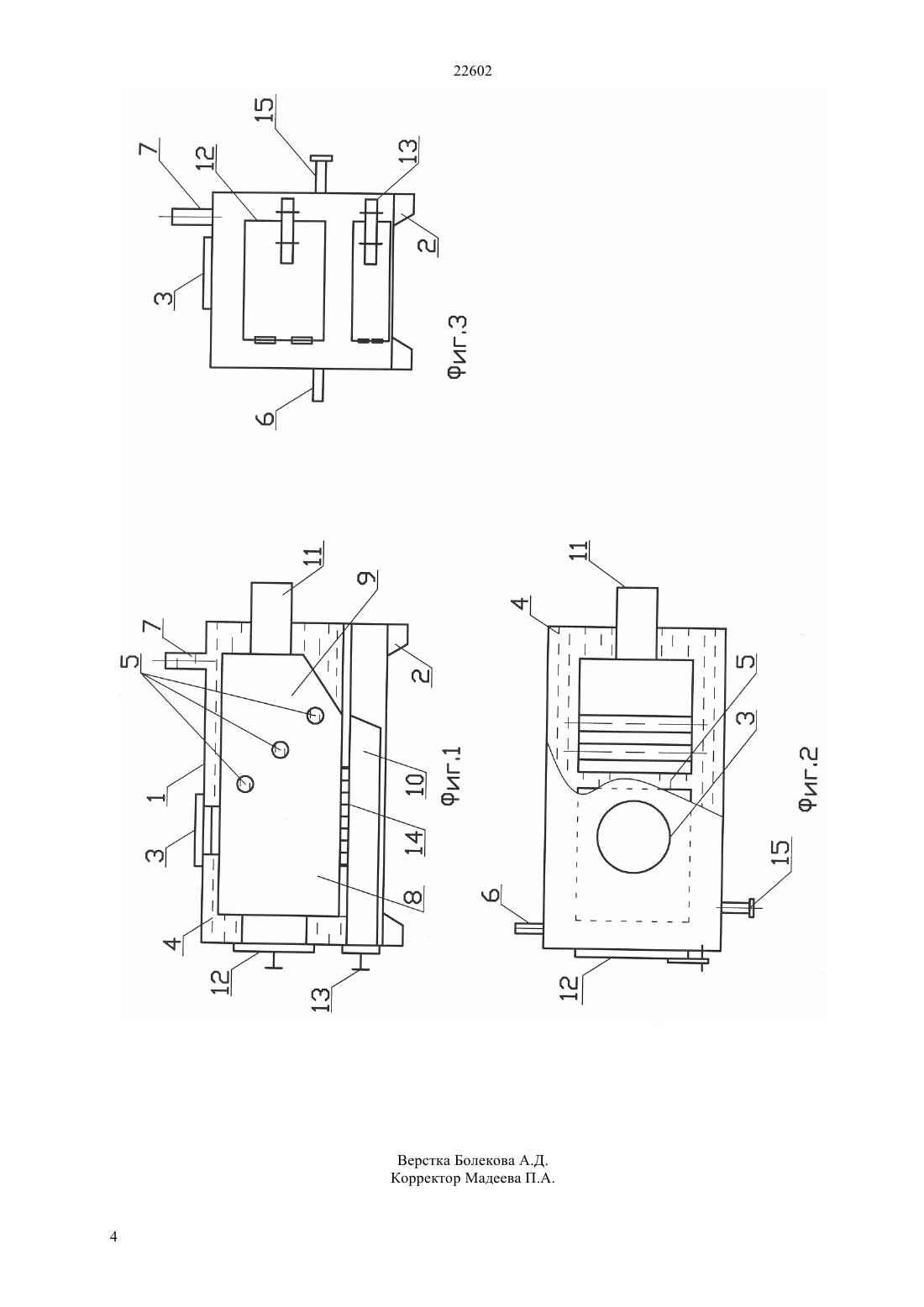

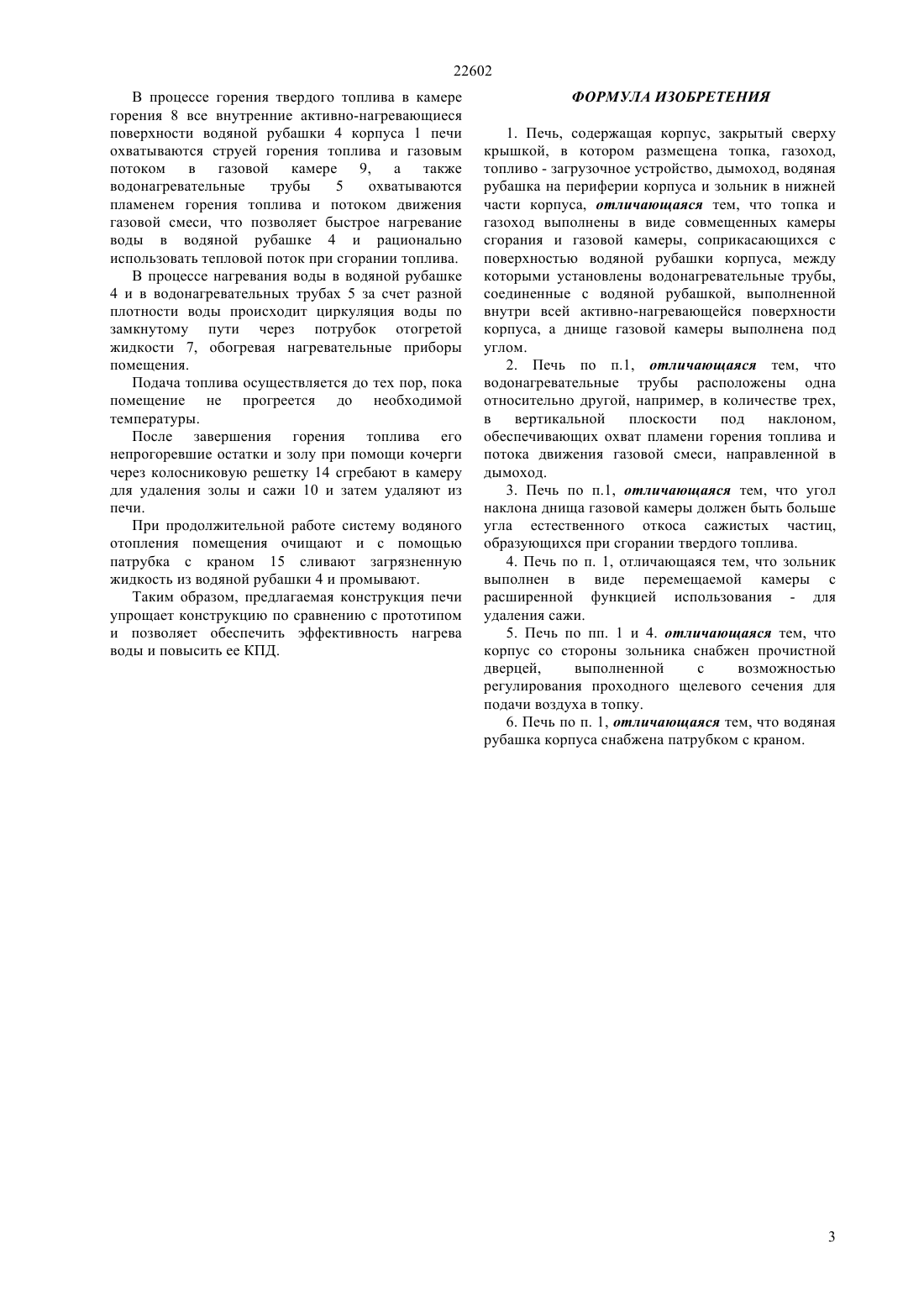

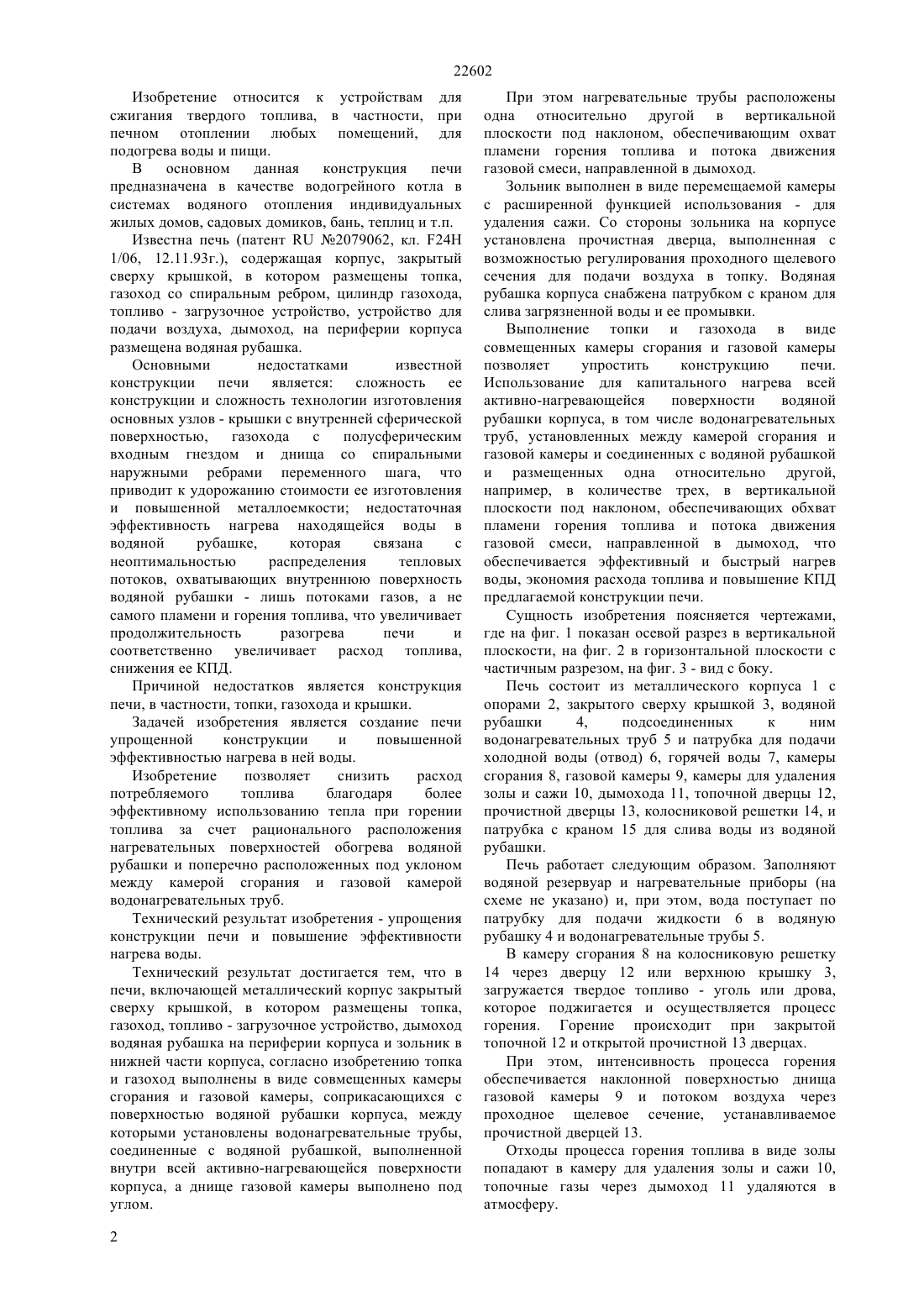

(51) 24 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ в виде дверцы 12, дымоход 11, водяная рубашка 4 с патрубками 6 и 7 и колосниковой решетки 14, а также зольника 10. Согласно изобретению топка и газоход выполнены в виде совмещенных камеры сгорания 8 и газовой камеры 9 соприкасающихся с поверхностью водяной рубашки 4 корпуса 1, между которыми установлены водонагревательные трубы 5, соединенные с водяной рубашкой 4, выполненной внутри всей активно-нагревающейся поверхности корпуса 1, а днище газовой камеры 9 выполнена под углом. Водонагревательные трубы 5 расположены одна относительно другой в вертикальной плоскости под наклоном, обеспечивающим охват пламени горения топлива и потока движения газовой смеси. Зольник 10 выполнен в виде перемещаемой камеры с расширенной функцией использования - для удаления сажи. Со стороны зольника на корпусе 1 установлена прочистная дверца 13, регулирующая проходное щелевое сечение для подачи воздуха в топку. Водяная рубашка 4 снабжена патрубком 15 для слива загрязненной воды и ее промывки.(72) Прочан Виктор Борисович Дураков Виталий Александрович Сакенов Муратхан Жумаханович Попов Александр Андреевич Эминов Расимбек Анварович(57) Изобретение относится к устройствам для сжигания твердого топлива, в частности, при печном отоплении любых помещений, в том числе в системах водяного отопления, а также для подогрева воды и пищи. Техническим результатом изобретения является упрощение конструкции печи и повышение эффективности нагрева воды. Сущность изобретения. Печь (фиг. 1, 2, 3) состоит из металлического корпуса 1 с опорами 2,закрытого сверху крышкой 3, в котором размещены топка 8, газоход 9, топливо - загрузочное устройство 22602 Изобретение относится к устройствам для сжигания твердого топлива, в частности, при печном отоплении любых помещений, для подогрева воды и пищи. В основном данная конструкция печи предназначена в качестве водогрейного котла в системах водяного отопления индивидуальных жилых домов, садовых домиков, бань, теплиц и т.п. Известна печь (патент 2079062, кл. 24 1/06, 12.11.93 г.), содержащая корпус, закрытый сверху крышкой, в котором размещены топка,газоход со спиральным ребром, цилиндр газохода,топливо - загрузочное устройство, устройство для подачи воздуха, дымоход, на периферии корпуса размещена водяная рубашка. Основными недостатками известной конструкции печи является сложность ее конструкции и сложность технологии изготовления основных узлов - крышки с внутренней сферической поверхностью,газохода с полусферическим входным гнездом и днища со спиральными наружными ребрами переменного шага, что приводит к удорожанию стоимости ее изготовления и повышенной металлоемкости недостаточная эффективность нагрева находящейся воды в водяной рубашке,которая связана с неоптимальностью распределения тепловых потоков, охватывающих внутреннюю поверхность водяной рубашки - лишь потоками газов, а не самого пламени и горения топлива, что увеличивает продолжительность разогрева печи и соответственно увеличивает расход топлива,снижения ее КПД. Причиной недостатков является конструкция печи, в частности, топки, газохода и крышки. Задачей изобретения является создание печи упрощенной конструкции и повышенной эффективностью нагрева в ней воды. Изобретение позволяет снизить расход потребляемого топлива благодаря более эффективному использованию тепла при горении топлива за счет рационального расположения нагревательных поверхностей обогрева водяной рубашки и поперечно расположенных под уклоном между камерой сгорания и газовой камерой водонагревательных труб. Технический результат изобретения - упрощения конструкции печи и повышение эффективности нагрева воды. Технический результат достигается тем, что в печи, включающей металлический корпус закрытый сверху крышкой, в котором размещены топка,газоход, топливо - загрузочное устройство, дымоход водяная рубашка на периферии корпуса и зольник в нижней части корпуса, согласно изобретению топка и газоход выполнены в виде совмещенных камеры сгорания и газовой камеры, соприкасающихся с поверхностью водяной рубашки корпуса, между которыми установлены водонагревательные трубы,соединенные с водяной рубашкой, выполненной внутри всей активно-нагревающейся поверхности корпуса, а днище газовой камеры выполнено под углом. 2 При этом нагревательные трубы расположены одна относительно другой в вертикальной плоскости под наклоном, обеспечивающим охват пламени горения топлива и потока движения газовой смеси, направленной в дымоход. Зольник выполнен в виде перемещаемой камеры с расширенной функцией использования - для удаления сажи. Со стороны зольника на корпусе установлена прочистная дверца, выполненная с возможностью регулирования проходного щелевого сечения для подачи воздуха в топку. Водяная рубашка корпуса снабжена патрубком с краном для слива загрязненной воды и ее промывки. Выполнение топки и газохода в виде совмещенных камеры сгорания и газовой камеры позволяет упростить конструкцию печи. Использование для капитального нагрева всей активно-нагревающейся поверхности водяной рубашки корпуса, в том числе водонагревательных труб, установленных между камерой сгорания и газовой камеры и соединенных с водяной рубашкой и размещенных одна относительно другой,например, в количестве трех, в вертикальной плоскости под наклоном, обеспечивающих обхват пламени горения топлива и потока движения газовой смеси, направленной в дымоход, что обеспечивается эффективный и быстрый нагрев воды, экономия расхода топлива и повышение КПД предлагаемой конструкции печи. Сущность изобретения поясняется чертежами,где на фиг. 1 показан осевой разрез в вертикальной плоскости, на фиг. 2 в горизонтальной плоскости с частичным разрезом, на фиг. 3 - вид с боку. Печь состоит из металлического корпуса 1 с опорами 2, закрытого сверху крышкой 3, водяной рубашки 4,подсоединенных к ним водонагревательных труб 5 и патрубка для подачи холодной воды (отвод) 6, горячей воды 7, камеры сгорания 8, газовой камеры 9, камеры для удаления золы и сажи 10, дымохода 11, топочной дверцы 12,прочистной дверцы 13, колосниковой решетки 14, и патрубка с краном 15 для слива воды из водяной рубашки. Печь работает следующим образом. Заполняют водяной резервуар и нагревательные приборы (на схеме не указано) и, при этом, вода поступает по патрубку для подачи жидкости 6 в водяную рубашку 4 и водонагревательные трубы 5. В камеру сгорания 8 на колосниковую решетку 14 через дверцу 12 или верхнюю крышку 3,загружается твердое топливо - уголь или дрова,которое поджигается и осуществляется процесс горения. Горение происходит при закрытой топочной 12 и открытой прочистной 13 дверцах. При этом, интенсивность процесса горения обеспечивается наклонной поверхностью днища газовой камеры 9 и потоком воздуха через проходное щелевое сечение, устанавливаемое прочистной дверцей 13. Отходы процесса горения топлива в виде золы попадают в камеру для удаления золы и сажи 10,топочные газы через дымоход 11 удаляются в атмосферу. 22602 В процессе горения твердого топлива в камере горения 8 все внутренние активно-нагревающиеся поверхности водяной рубашки 4 корпуса 1 печи охватываются струей горения топлива и газовым потоком в газовой камере 9, а также водонагревательные трубы 5 охватываются пламенем горения топлива и потоком движения газовой смеси, что позволяет быстрое нагревание воды в водяной рубашке 4 и рационально использовать тепловой поток при сгорании топлива. В процессе нагревания воды в водяной рубашке 4 и в водонагревательных трубах 5 за счет разной плотности воды происходит циркуляция воды по замкнутому пути через потрубок отогретой жидкости 7, обогревая нагревательные приборы помещения. Подача топлива осуществляется до тех пор, пока помещение не прогреется до необходимой температуры. После завершения горения топлива его непрогоревшие остатки и золу при помощи кочерги через колосниковую решетку 14 сгребают в камеру для удаления золы и сажи 10 и затем удаляют из печи. При продолжительной работе систему водяного отопления помещения очищают и с помощью патрубка с краном 15 сливают загрязненную жидкость из водяной рубашки 4 и промывают. Таким образом, предлагаемая конструкция печи упрощает конструкцию по сравнению с прототипом и позволяет обеспечить эффективность нагрева воды и повысить ее КПД. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Печь, содержащая корпус, закрытый сверху крышкой, в котором размещена топка, газоход,топливо - загрузочное устройство, дымоход, водяная рубашка на периферии корпуса и зольник в нижней части корпуса, отличающаяся тем, что топка и газоход выполнены в виде совмещенных камеры сгорания и газовой камеры, соприкасающихся с поверхностью водяной рубашки корпуса, между которыми установлены водонагревательные трубы,соединенные с водяной рубашкой, выполненной внутри всей активно-нагревающейся поверхности корпуса, а днище газовой камеры выполнена под углом. 2. Печь по п.1, отличающаяся тем, что водонагревательные трубы расположены одна относительно другой, например, в количестве трех,в вертикальной плоскости под наклоном,обеспечивающих охват пламени горения топлива и потока движения газовой смеси, направленной в дымоход. 3. Печь по п.1, отличающаяся тем, что угол наклона днища газовой камеры должен быть больше угла естественного откоса сажистых частиц,образующихся при сгорании твердого топлива. 4. Печь по п. 1, отличающаяся тем, что зольник выполнен в виде перемещаемой камеры с расширенной функцией использования - для удаления сажи. 5. Печь по пп. 1 и 4. отличающаяся тем, что корпус со стороны зольника снабжен прочистной дверцей,выполненной с возможностью регулирования проходного щелевого сечения для подачи воздуха в топку. 6. Печь по п. 1, отличающаяся тем, что водяная рубашка корпуса снабжена патрубком с краном.
