Пломба с двумя фиксаторами Шмель

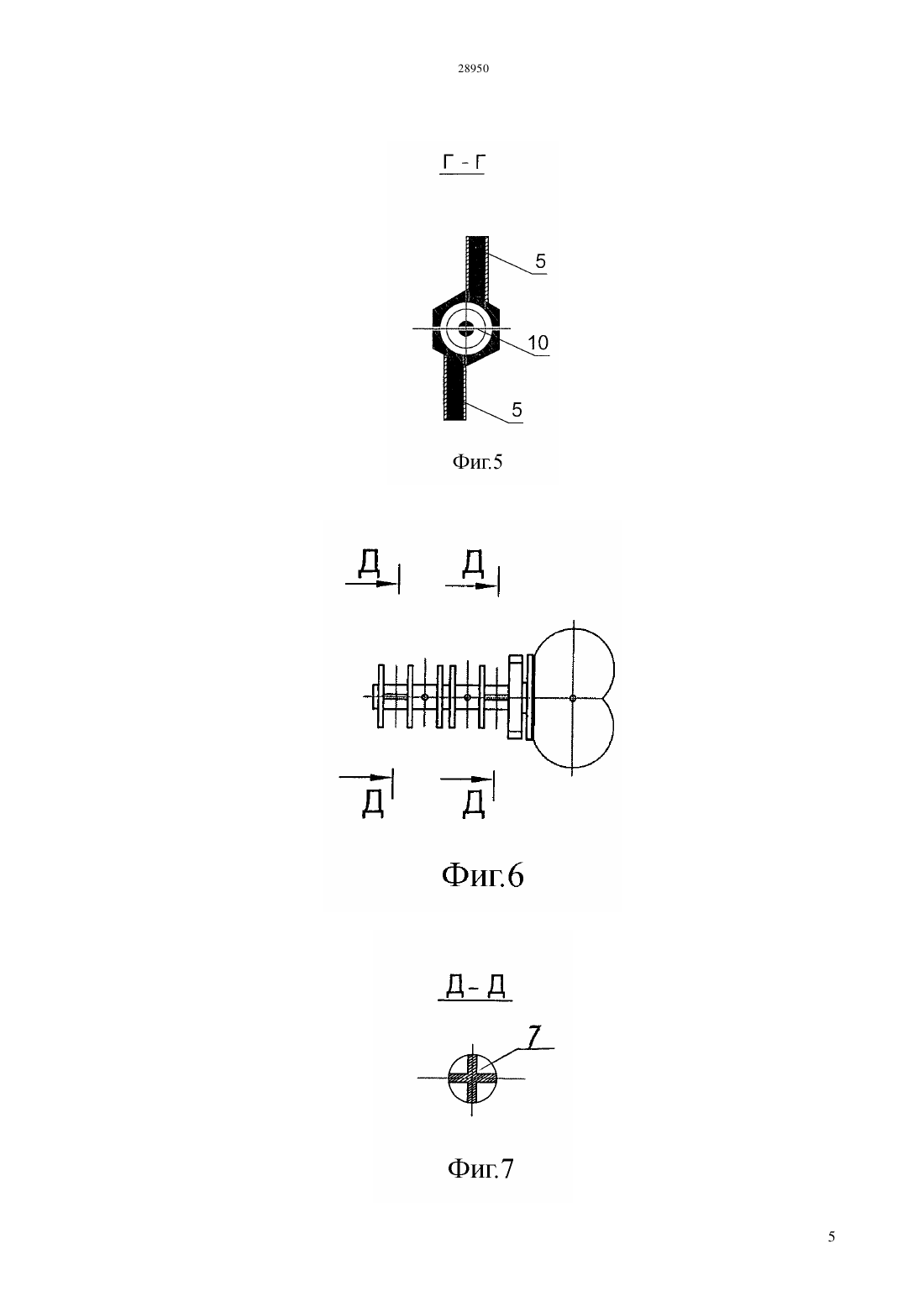

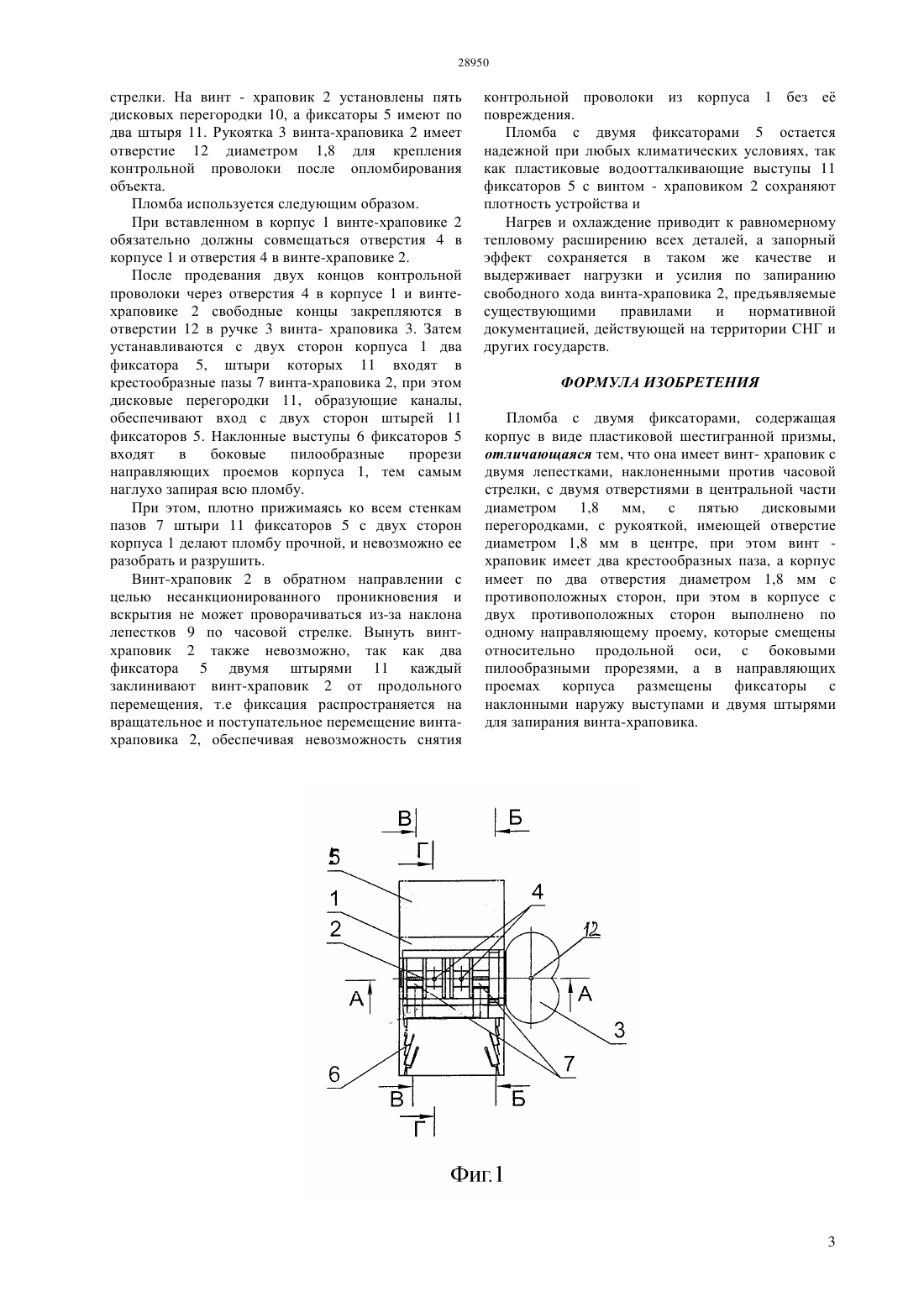

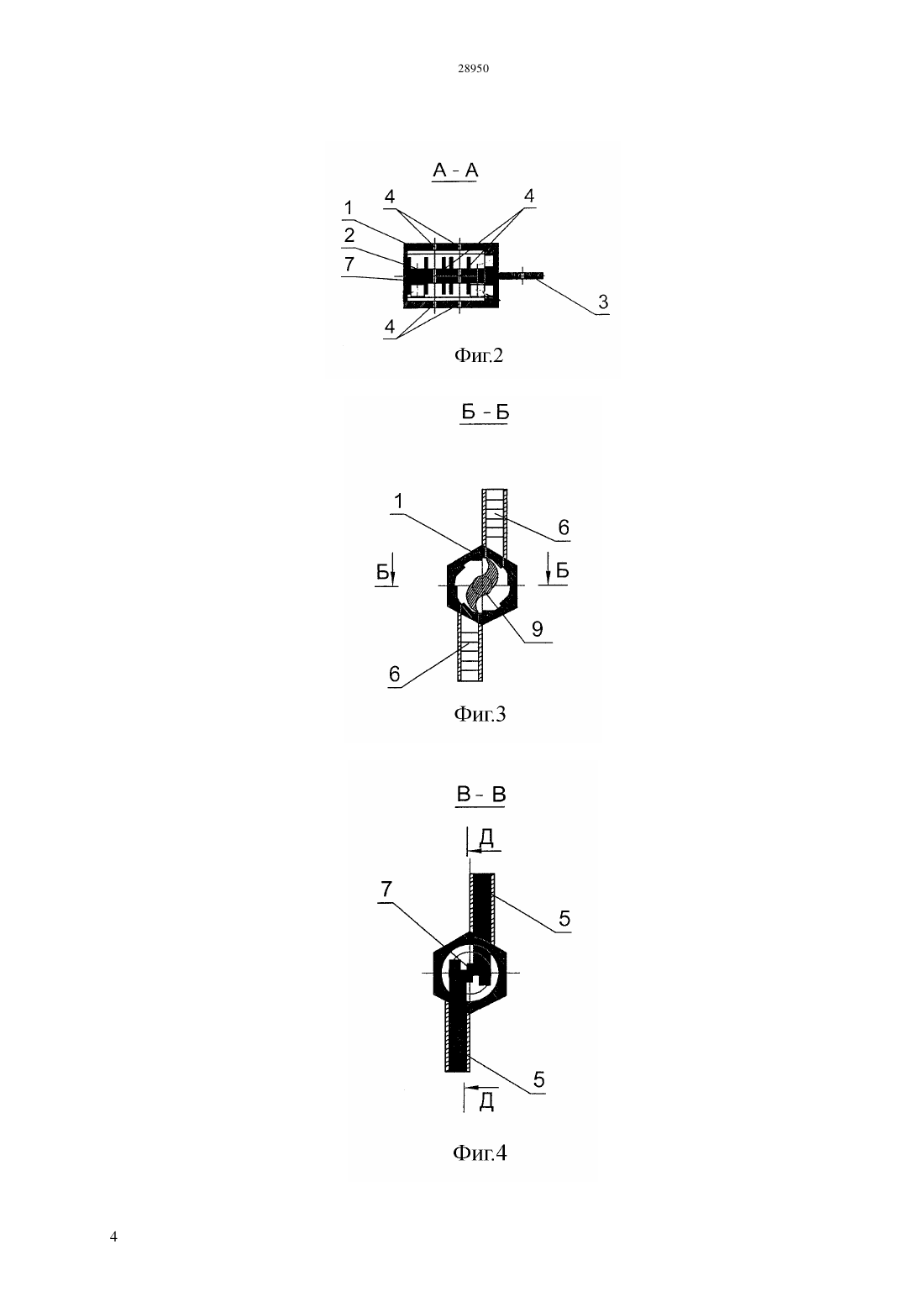

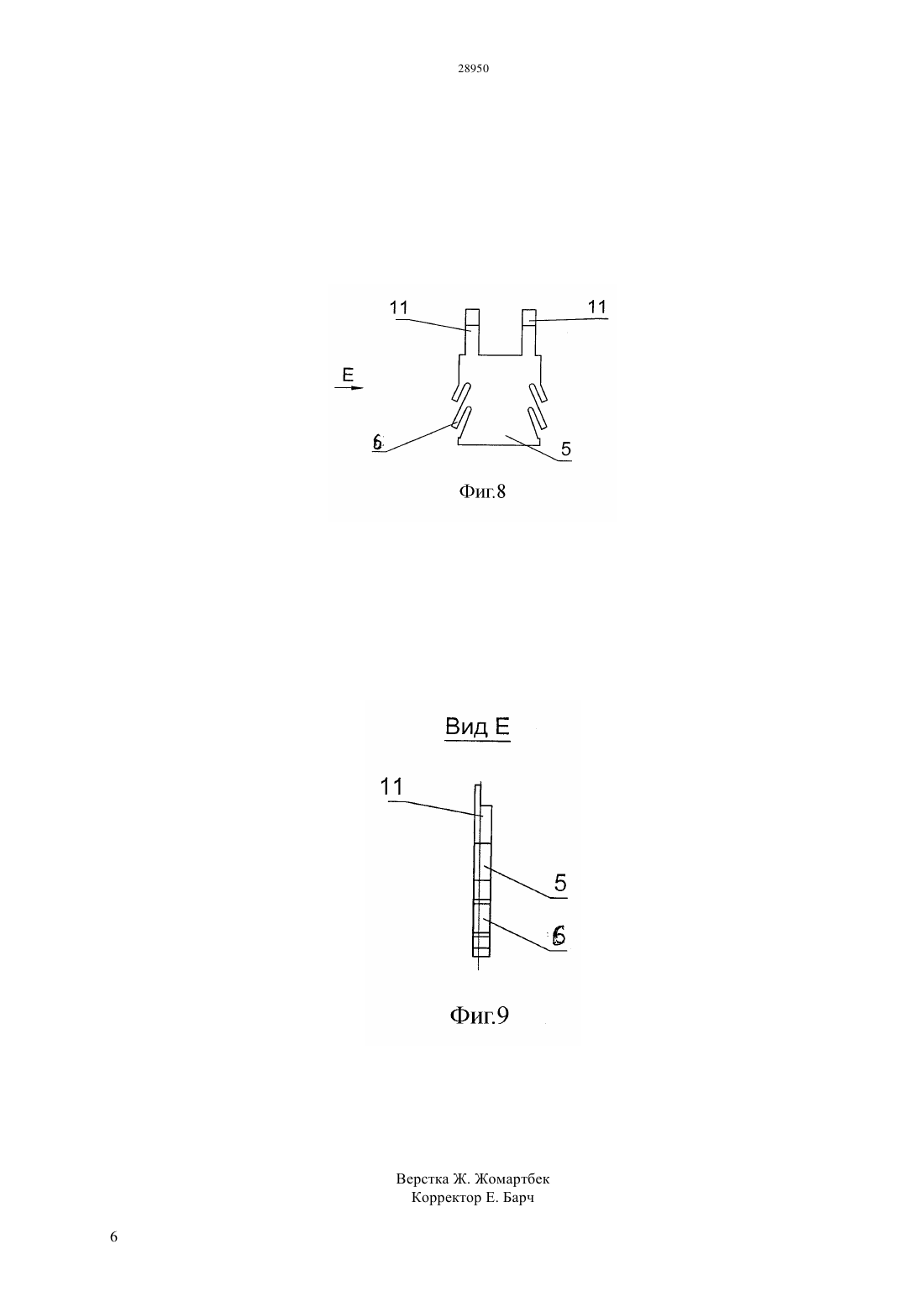

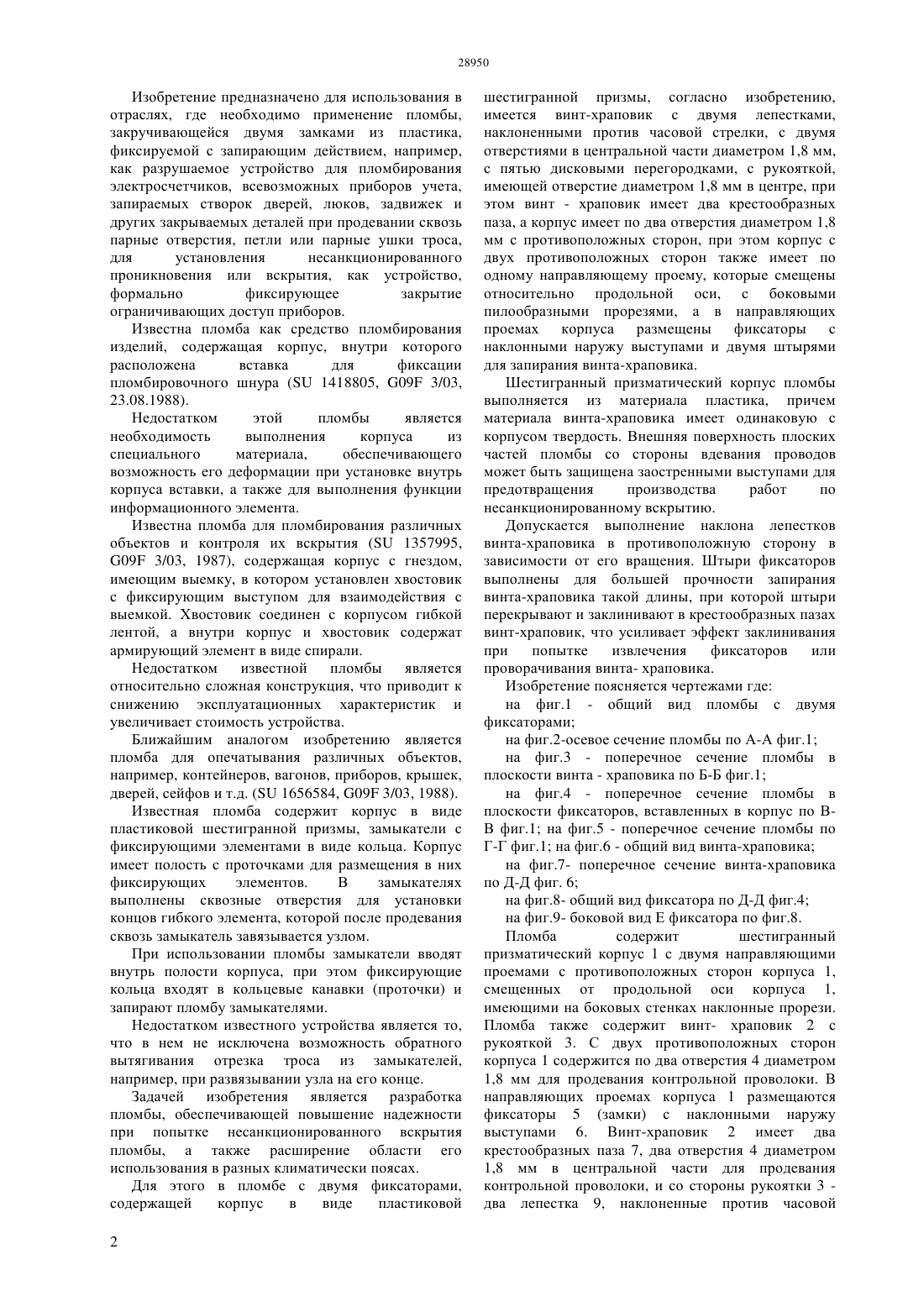

(51) 09 3/03 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ при попытке несанкционированного вскрытия пломбы, а также расширение области его использования в разных климатически поясах. Для этого в пломбе с двумя фиксаторами,содержащей корпус в виде пластиковой шестигранной призмы, согласно изобретению,имеется винт-храповик с двумя лепестками,наклоненными против часовой стрелки, с двумя отверстиями в центральной части, диаметром 1,8 мм, с пятью дисковыми перегородками, с рукояткой, имеющей отверстие диаметром 1,8 мм в центре, при этом винт - храповик имеет два крестообразных паза, а корпус имеет по два отверстия диаметром 1,8 мм с противоположных сторон, при этом корпус с двух противоположных сторон также имеет по одному направляющему проему,которые смещены относительно продольной оси, с боковыми пилообразными прорезями, а в направляющих проемах корпуса размещены фиксаторы с наклонными наружу выступами и двумя штырями для запирания винтахраповика.(76) Мулладжанов Равиль Рашидович Мулладжанов Руслан Равильевич Ниязов Руслан Хасанович(57) Изобретение предназначено для использования в отраслях, где необходимо применение пломбы,закручивающейся двумя замками из пластика,фиксируемой с запирающим действием, например,как разрушаемое устройство для пломбирования электросчетчиков, всевозможных приборов учета,запираемых створок дверей, люков, задвижек и других закрываемых деталей при продевании сквозь парные отверстия, петли или парные ушки троса,для установления несанкционированного проникновения или вскрытия, как устройство,формально фиксирующее закрытие ограничивающих доступ приборов. Задачей изобретения является разработка пломбы, обеспечивающей повышение надежности Изобретение предназначено для использования в отраслях, где необходимо применение пломбы,закручивающейся двумя замками из пластика,фиксируемой с запирающим действием, например,как разрушаемое устройство для пломбирования электросчетчиков, всевозможных приборов учета,запираемых створок дверей, люков, задвижек и других закрываемых деталей при продевании сквозь парные отверстия, петли или парные ушки троса,для установления несанкционированного проникновения или вскрытия, как устройство,формально фиксирующее закрытие ограничивающих доступ приборов. Известна пломба как средство пломбирования изделий, содержащая корпус, внутри которого расположена вставка для фиксации пломбировочного шнура ( 1418805, 09 3/03,23.08.1988). Недостатком этой пломбы является необходимость выполнения корпуса из специального материала,обеспечивающего возможность его деформации при установке внутрь корпуса вставки, а также для выполнения функции информационного элемента. Известна пломба для пломбирования различных объектов и контроля их вскрытия ( 1357995,09 3/03, 1987), содержащая корпус с гнездом,имеющим выемку, в котором установлен хвостовик с фиксирующим выступом для взаимодействия с выемкой. Хвостовик соединен с корпусом гибкой лентой, а внутри корпус и хвостовик содержат армирующий элемент в виде спирали. Недостатком известной пломбы является относительно сложная конструкция, что приводит к снижению эксплуатационных характеристик и увеличивает стоимость устройства. Ближайшим аналогом изобретению является пломба для опечатывания различных объектов,например, контейнеров, вагонов, приборов, крышек,дверей, сейфов и т.д. ( 1656584, 09 3/03, 1988). Известная пломба содержит корпус в виде пластиковой шестигранной призмы, замыкатели с фиксирующими элементами в виде кольца. Корпус имеет полость с проточками для размещения в них фиксирующих элементов. В замыкателях выполнены сквозные отверстия для установки концов гибкого элемента, которой после продевания сквозь замыкатель завязывается узлом. При использовании пломбы замыкатели вводят внутрь полости корпуса, при этом фиксирующие кольца входят в кольцевые канавки (проточки) и запирают пломбу замыкателями. Недостатком известного устройства является то,что в нем не исключена возможность обратного вытягивания отрезка троса из замыкателей,например, при развязывании узла на его конце. Задачей изобретения является разработка пломбы, обеспечивающей повышение надежности при попытке несанкционированного вскрытия пломбы, а также расширение области его использования в разных климатически поясах. Для этого в пломбе с двумя фиксаторами,содержащей корпус в виде пластиковой 2 шестигранной призмы, согласно изобретению,имеется винт-храповик с двумя лепестками,наклоненными против часовой стрелки, с двумя отверстиями в центральной части диаметром 1,8 мм,с пятью дисковыми перегородками, с рукояткой,имеющей отверстие диаметром 1,8 мм в центре, при этом винт - храповик имеет два крестообразных паза, а корпус имеет по два отверстия диаметром 1,8 мм с противоположных сторон, при этом корпус с двух противоположных сторон также имеет по одному направляющему проему, которые смещены относительно продольной оси, с боковыми пилообразными прорезями, а в направляющих проемах корпуса размещены фиксаторы с наклонными наружу выступами и двумя штырями для запирания винта-храповика. Шестигранный призматический корпус пломбы выполняется из материала пластика, причем материала винта-храповика имеет одинаковую с корпусом твердость. Внешняя поверхность плоских частей пломбы со стороны вдевания проводов может быть защищена заостренными выступами для предотвращения производства работ по несанкционированному вскрытию. Допускается выполнение наклона лепестков винта-храповика в противоположную сторону в зависимости от его вращения. Штыри фиксаторов выполнены для большей прочности запирания винта-храповика такой длины, при которой штыри перекрывают и заклинивают в крестообразных пазах винт-храповик, что усиливает эффект заклинивания при попытке извлечения фиксаторов или проворачивания винта- храповика. Изобретение поясняется чертежами где на фиг.1 - общий вид пломбы с двумя фиксаторами на фиг.2-осевое сечение пломбы по А-А фиг.1 на фиг.3 - поперечное сечение пломбы в плоскости винта - храповика по Б-Б фиг.1 на фиг.4 - поперечное сечение пломбы в плоскости фиксаторов, вставленных в корпус по ВВ фиг.1 на фиг.5 - поперечное сечение пломбы по Г-Г фиг.1 на фиг.6 - общий вид винта-храповика на фиг.7- поперечное сечение винта-храповика по Д-Д фиг. 6 на фиг.8- общий вид фиксатора по Д-Д фиг.4 на фиг.9- боковой вид Е фиксатора по фиг.8. Пломба содержит шестигранный призматический корпус 1 с двумя направляющими проемами с противоположных сторон корпуса 1,смещенных от продольной оси корпуса 1,имеющими на боковых стенках наклонные прорези. Пломба также содержит винт- храповик 2 с рукояткой 3. С двух противоположных сторон корпуса 1 содержится по два отверстия 4 диаметром 1,8 мм для продевания контрольной проволоки. В направляющих проемах корпуса 1 размещаются фиксаторы 5 (замки) с наклонными наружу выступами 6. Винт-храповик 2 имеет два крестообразных паза 7, два отверстия 4 диаметром 1,8 мм в центральной части для продевания контрольной проволоки, и со стороны рукоятки 3 два лепестка 9, наклоненные против часовой стрелки. На винт - храповик 2 установлены пять дисковых перегородки 10, а фиксаторы 5 имеют по два штыря 11. Рукоятка 3 винта-храповика 2 имеет отверстие 12 диаметром 1,8 для крепления контрольной проволоки после опломбирования объекта. Пломба используется следующим образом. При вставленном в корпус 1 винте-храповике 2 обязательно должны совмещаться отверстия 4 в корпусе 1 и отверстия 4 в винте-храповике 2. После продевания двух концов контрольной проволоки через отверстия 4 в корпусе 1 и винтехраповике 2 свободные концы закрепляются в отверстии 12 в ручке 3 винта- храповика 3. Затем устанавливаются с двух сторон корпуса 1 два фиксатора 5, штыри которых 11 входят в крестообразные пазы 7 винта-храповика 2, при этом дисковые перегородки 11, образующие каналы,обеспечивают вход с двух сторон штырей 11 фиксаторов 5. Наклонные выступы 6 фиксаторов 5 входят в боковые пилообразные прорези направляющих проемов корпуса 1, тем самым наглухо запирая всю пломбу. При этом, плотно прижимаясь ко всем стенкам пазов 7 штыри 11 фиксаторов 5 с двух сторон корпуса 1 делают пломбу прочной, и невозможно ее разобрать и разрушить. Винт-храповик 2 в обратном направлении с целью несанкционированного проникновения и вскрытия не может проворачиваться из-за наклона лепестков 9 по часовой стрелке. Вынуть винтхраповик 2 также невозможно, так как два фиксатора 5 двумя штырями 11 каждый заклинивают винт-храповик 2 от продольного перемещения, т.е фиксация распространяется на вращательное и поступательное перемещение винтахраповика 2, обеспечивая невозможность снятия контрольной проволоки из корпуса 1 без е повреждения. Пломба с двумя фиксаторами 5 остается надежной при любых климатических условиях, так как пластиковые водоотталкивающие выступы 11 фиксаторов 5 с винтом - храповиком 2 сохраняют плотность устройства и Нагрев и охлаждение приводит к равномерному тепловому расширению всех деталей, а запорный эффект сохраняется в таком же качестве и выдерживает нагрузки и усилия по запиранию свободного хода винта-храповика 2, предъявляемые существующими правилами и нормативной документацией, действующей на территории СНГ и других государств. ФОРМУЛА ИЗОБРЕТЕНИЯ Пломба с двумя фиксаторами, содержащая корпус в виде пластиковой шестигранной призмы,отличающаяся тем, что она имеет винт- храповик с двумя лепестками, наклоненными против часовой стрелки, с двумя отверстиями в центральной части диаметром 1,8 мм, с пятью дисковыми перегородками, с рукояткой, имеющей отверстие диаметром 1,8 мм в центре, при этом винт храповик имеет два крестообразных паза, а корпус имеет по два отверстия диаметром 1,8 мм с противоположных сторон, при этом в корпусе с двух противоположных сторон выполнено по одному направляющему проему, которые смещены относительно продольной оси, с боковыми пилообразными прорезями, а в направляющих проемах корпуса размещены фиксаторы с наклонными наружу выступами и двумя штырями для запирания винта-храповика.
