Способ “PlastInterm” гидроизоляции строительных конструкций

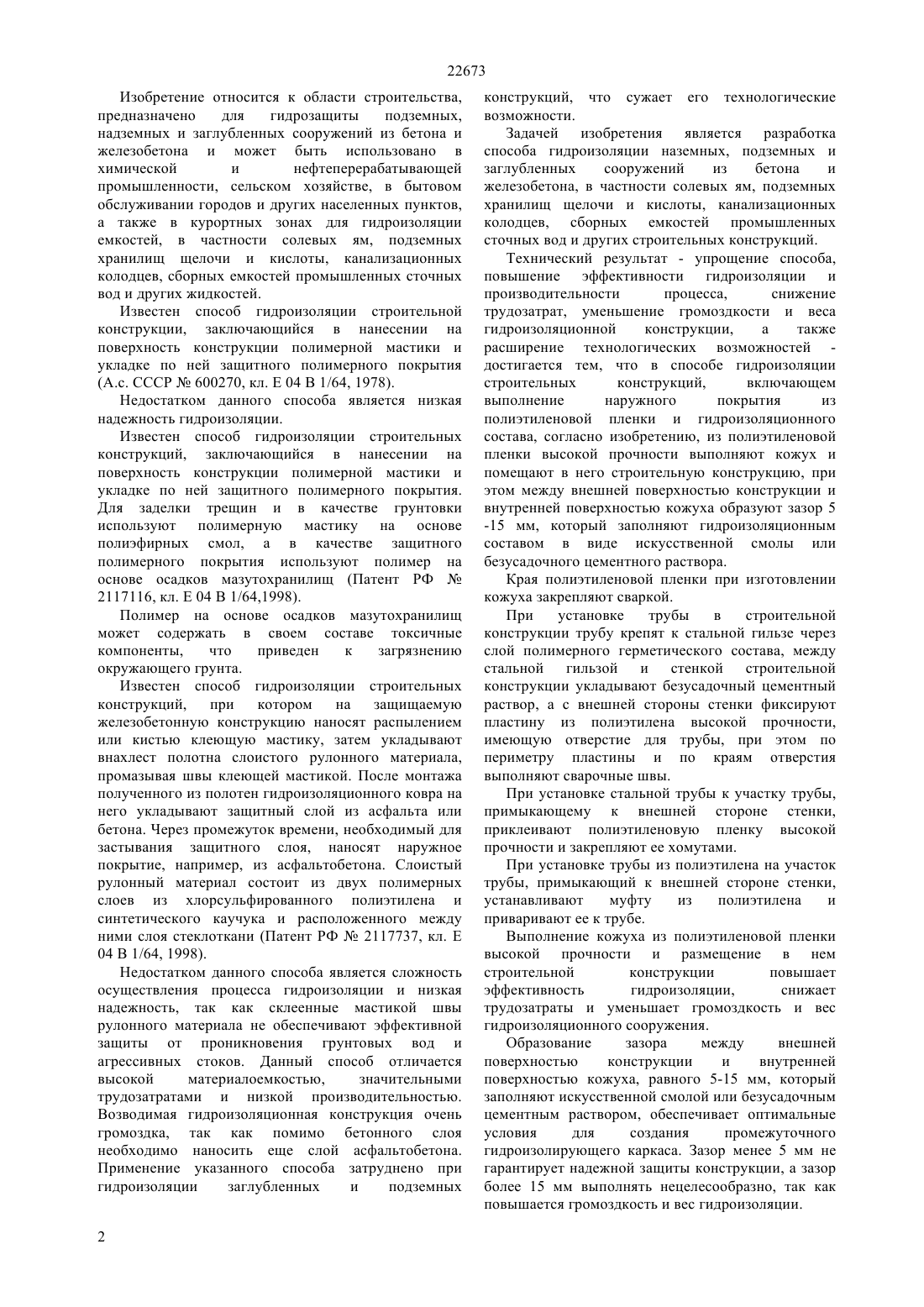

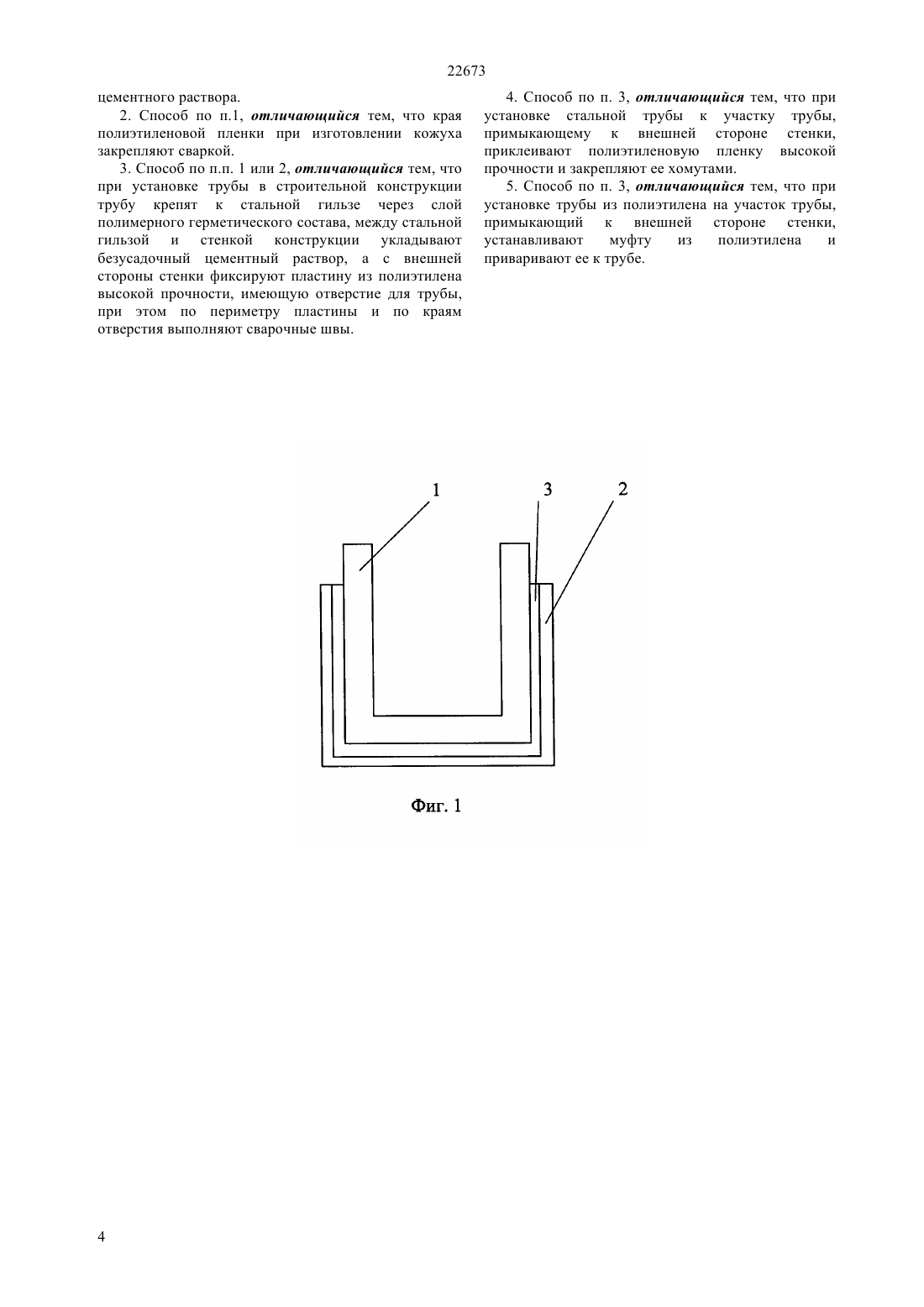

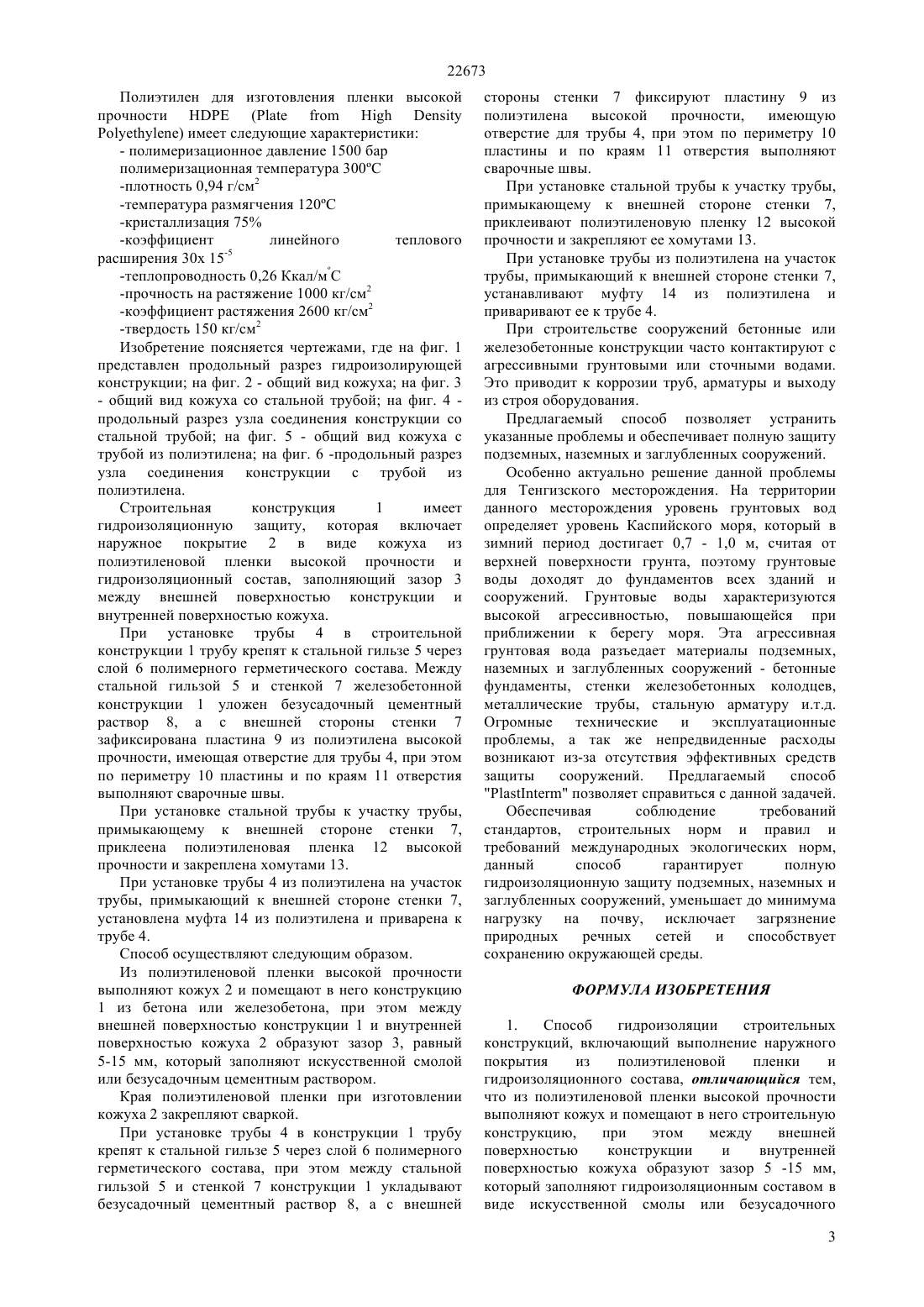

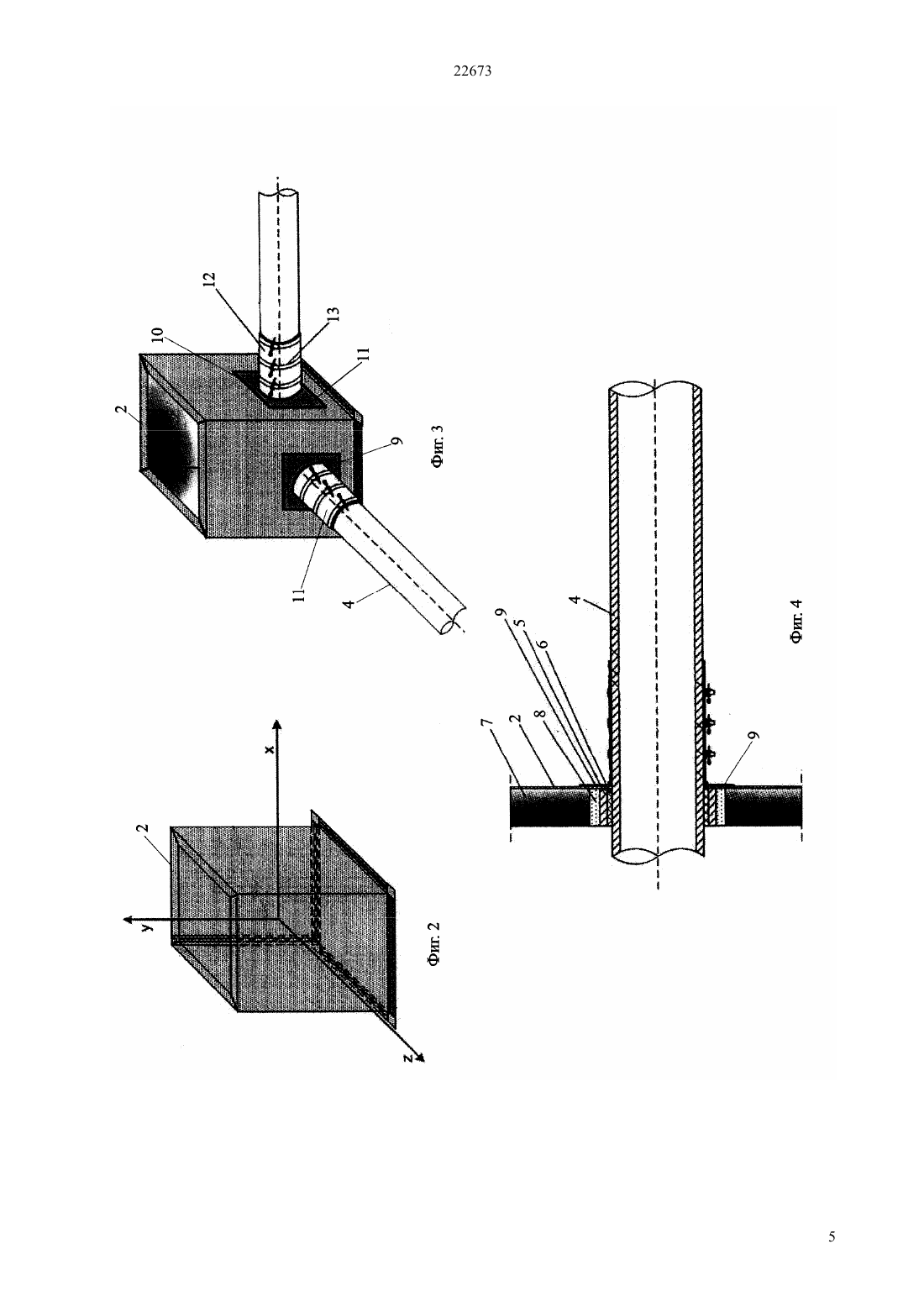

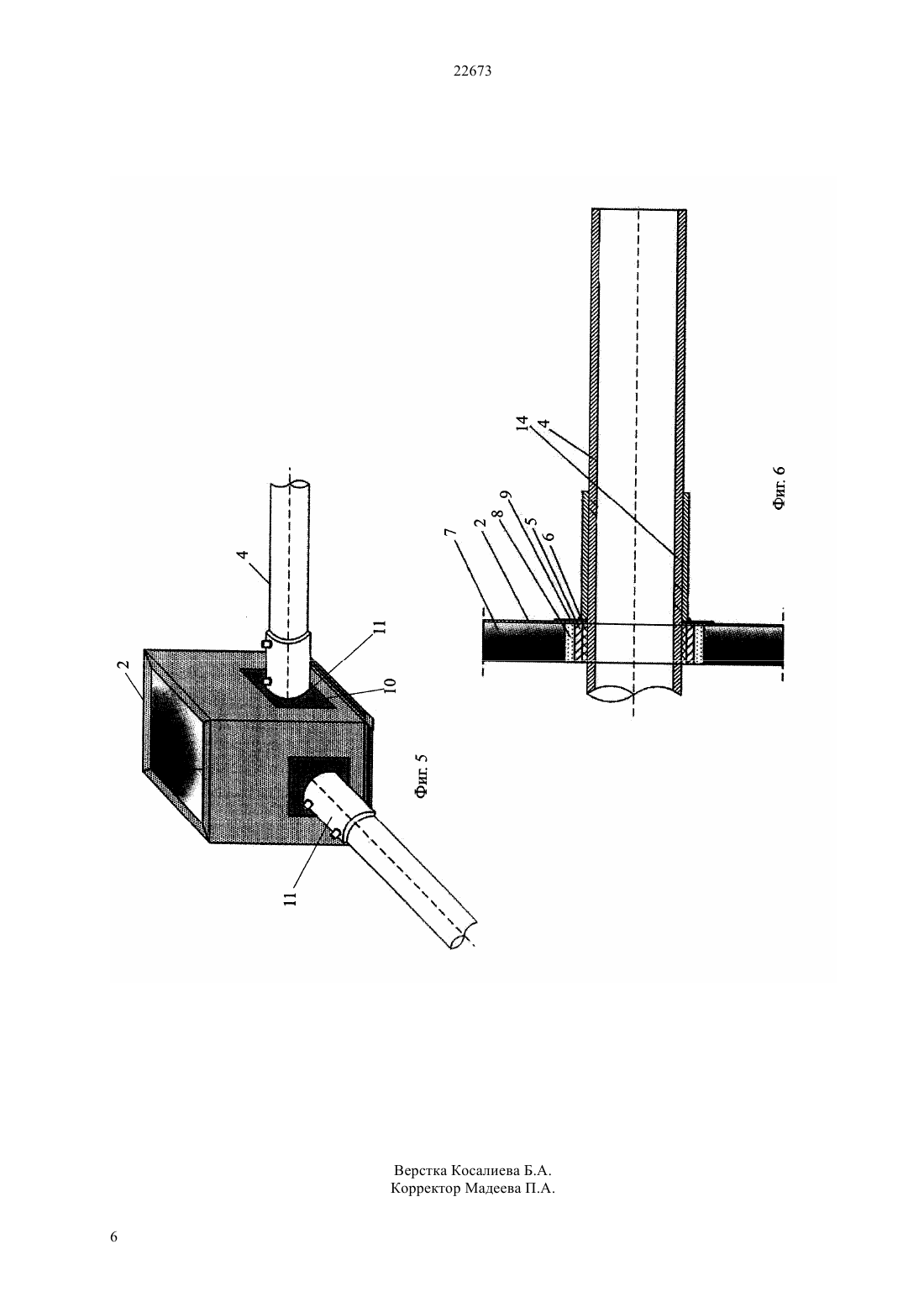

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выполнение наружного покрытия из полиэтиленовой пленки и гидроизоляционного состава, согласно изобретению, из полиэтиленовой пленки высокой прочности выполняют кожух и помещают в него строительную конструкцию, при этом между внешней поверхностью конструкции и внутренней поверхностью кожуха образуют зазор 5 -15 мм, который заполняют гидроизоляционным составом в виде искусственной смолы или безусадочного цементного раствора. Края полиэтиленовой пленки при изготовлении кожуха закрепляют сваркой. При установке трубы в строительной конструкции трубу крепят к стальной гильзе через слой полимерного герметического состава, между стальной гильзой и стенкой строительной конструкции укладывают безусадочный цементный раствор, а с внешней стороны стенки фиксируют пластину из полиэтилена высокой прочности,имеющую отверстие для трубы, при этом по периметру пластины и по краям отверстия выполняют сварочные швы. При установке стальной трубы к участку трубы,примыкающему к внешней стороне стенки,приклеивают полиэтиленовую пленку высокой прочности и закрепляют ее хомутами. При установке трубы из полиэтилена на участок трубы, примыкающий к внешней стороне стенки,устанавливают муфту из полиэтилена и приваривают ее к трубе.(57) Изобретение относится к области строительства, предназначено для гидрозащиты подземных, надземных и заглубленных сооружений из бетона и железобетона и может быть использовано в химической и нефтеперерабатывающей промышленности,сельском хозяйстве, в бытовом обслуживании городов и других населенных пунктов, а также в курортных зонах для гидроизоляции емкостей, в частности солевых ям, подземных хранилищ щелочи и кислоты, канализационных колодцев,сборных емкостей промышленных сточных вод и других жидкостей. Технический результат - упрощение способа,повышение эффективности гидроизоляции и производительности процесса,снижение трудозатрат, уменьшение громоздкости и веса гидроизоляционной конструкции,а также расширение технологических возможностей достигается тем, что в способе гидроизоляции строительных конструкций,включающем 22673 Изобретение относится к области строительства,предназначено для гидрозащиты подземных,надземных и заглубленных сооружений из бетона и железобетона и может быть использовано в химической и нефтеперерабатывающей промышленности, сельском хозяйстве, в бытовом обслуживании городов и других населенных пунктов,а также в курортных зонах для гидроизоляции емкостей, в частности солевых ям, подземных хранилищ щелочи и кислоты, канализационных колодцев, сборных емкостей промышленных сточных вод и других жидкостей. Известен способ гидроизоляции строительной конструкции, заключающийся в нанесении на поверхность конструкции полимерной мастики и укладке по ней защитного полимерного покрытия(А.с. СССР 600270, кл. Е 04 В 1/64, 1978). Недостатком данного способа является низкая надежность гидроизоляции. Известен способ гидроизоляции строительных конструкций, заключающийся в нанесении на поверхность конструкции полимерной мастики и укладке по ней защитного полимерного покрытия. Для заделки трещин и в качестве грунтовки используют полимерную мастику на основе полиэфирных смол, а в качестве защитного полимерного покрытия используют полимер на основе осадков мазутохранилищ (Патент РФ 2117116, кл. Е 04 В 1/64,1998). Полимер на основе осадков мазутохранилищ может содержать в своем составе токсичные компоненты,что приведен к загрязнению окружающего грунта. Известен способ гидроизоляции строительных конструкций, при котором на защищаемую железобетонную конструкцию наносят распылением или кистью клеющую мастику, затем укладывают внахлест полотна слоистого рулонного материала,промазывая швы клеющей мастикой. После монтажа полученного из полотен гидроизоляционного ковра на него укладывают защитный слой из асфальта или бетона. Через промежуток времени, необходимый для застывания защитного слоя, наносят наружное покрытие, например, из асфальтобетона. Слоистый рулонный материал состоит из двух полимерных слоев из хлорсульфированного полиэтилена и синтетического каучука и расположенного между ними слоя стеклоткани (Патент РФ 2117737, кл. Е 04 В 1/64, 1998). Недостатком данного способа является сложность осуществления процесса гидроизоляции и низкая надежность, так как склеенные мастикой швы рулонного материала не обеспечивают эффективной защиты от проникновения грунтовых вод и агрессивных стоков. Данный способ отличается высокой материалоемкостью,значительными трудозатратами и низкой производительностью. Возводимая гидроизоляционная конструкция очень громоздка, так как помимо бетонного слоя необходимо наносить еще слой асфальтобетона. Применение указанного способа затруднено при гидроизоляции заглубленных и подземных 2 конструкций, что сужает его технологические возможности. Задачей изобретения является разработка способа гидроизоляции наземных, подземных и заглубленных сооружений из бетона и железобетона, в частности солевых ям, подземных хранилищ щелочи и кислоты, канализационных колодцев, сборных емкостей промышленных сточных вод и других строительных конструкций. Технический результат - упрощение способа,повышение эффективности гидроизоляции и производительности процесса,снижение трудозатрат, уменьшение громоздкости и веса гидроизоляционной конструкции,а также расширение технологических возможностей достигается тем, что в способе гидроизоляции строительных конструкций,включающем выполнение наружного покрытия из полиэтиленовой пленки и гидроизоляционного состава, согласно изобретению, из полиэтиленовой пленки высокой прочности выполняют кожух и помещают в него строительную конструкцию, при этом между внешней поверхностью конструкции и внутренней поверхностью кожуха образуют зазор 5-15 мм, который заполняют гидроизоляционным составом в виде искусственной смолы или безусадочного цементного раствора. Края полиэтиленовой пленки при изготовлении кожуха закрепляют сваркой. При установке трубы в строительной конструкции трубу крепят к стальной гильзе через слой полимерного герметического состава, между стальной гильзой и стенкой строительной конструкции укладывают безусадочный цементный раствор, а с внешней стороны стенки фиксируют пластину из полиэтилена высокой прочности,имеющую отверстие для трубы, при этом по периметру пластины и по краям отверстия выполняют сварочные швы. При установке стальной трубы к участку трубы,примыкающему к внешней стороне стенки,приклеивают полиэтиленовую пленку высокой прочности и закрепляют ее хомутами. При установке трубы из полиэтилена на участок трубы, примыкающий к внешней стороне стенки,устанавливают муфту из полиэтилена и приваривают ее к трубе. Выполнение кожуха из полиэтиленовой пленки высокой прочности и размещение в нем строительной конструкции повышает эффективность гидроизоляции,снижает трудозатраты и уменьшает громоздкость и вес гидроизоляционного сооружения. Образование зазора между внешней поверхностью конструкции и внутренней поверхностью кожуха, равного 5-15 мм, который заполняют искусственной смолой или безусадочным цементным раствором, обеспечивает оптимальные условия для создания промежуточного гидроизолирующего каркаса. Зазор менее 5 мм не гарантирует надежной защиты конструкции, а зазор более 15 мм выполнять нецелесообразно, так как повышается громоздкость и вес гидроизоляции. 22673 Полиэтилен для изготовления пленки высокой прочности(- полимеризационное давление 1500 бар полимеризационная температура 300 С-коэффициент линейного теплового расширения 30 15-5-твердость 150 кг/см 2 Изобретение поясняется чертежами, где на фиг. 1 представлен продольный разрез гидроизолирующей конструкции на фиг. 2 - общий вид кожуха на фиг. 3- общий вид кожуха со стальной трубой на фиг. 4 продольный разрез узла соединения конструкции со стальной трубой на фиг. 5 - общий вид кожуха с трубой из полиэтилена на фиг. 6 -продольный разрез узла соединения конструкции с трубой из полиэтилена. Строительная конструкция 1 имеет гидроизоляционную защиту, которая включает наружное покрытие 2 в виде кожуха из полиэтиленовой пленки высокой прочности и гидроизоляционный состав, заполняющий зазор 3 между внешней поверхностью конструкции и внутренней поверхностью кожуха. При установке трубы 4 в строительной конструкции 1 трубу крепят к стальной гильзе 5 через слой 6 полимерного герметического состава. Между стальной гильзой 5 и стенкой 7 железобетонной конструкции 1 уложен безусадочный цементный раствор 8, а с внешней стороны стенки 7 зафиксирована пластина 9 из полиэтилена высокой прочности, имеющая отверстие для трубы 4, при этом по периметру 10 пластины и по краям 11 отверстия выполняют сварочные швы. При установке стальной трубы к участку трубы,примыкающему к внешней стороне стенки 7,приклеена полиэтиленовая пленка 12 высокой прочности и закреплена хомутами 13. При установке трубы 4 из полиэтилена на участок трубы, примыкающий к внешней стороне стенки 7,установлена муфта 14 из полиэтилена и приварена к трубе 4. Способ осуществляют следующим образом. Из полиэтиленовой пленки высокой прочности выполняют кожух 2 и помещают в него конструкцию 1 из бетона или железобетона, при этом между внешней поверхностью конструкции 1 и внутренней поверхностью кожуха 2 образуют зазор 3, равный 5-15 мм, который заполняют искусственной смолой или безусадочным цементным раствором. Края полиэтиленовой пленки при изготовлении кожуха 2 закрепляют сваркой. При установке трубы 4 в конструкции 1 трубу крепят к стальной гильзе 5 через слой 6 полимерного герметического состава, при этом между стальной гильзой 5 и стенкой 7 конструкции 1 укладывают безусадочный цементный раствор 8, а с внешней стороны стенки 7 фиксируют пластину 9 из полиэтилена высокой прочности,имеющую отверстие для трубы 4, при этом по периметру 10 пластины и по краям 11 отверстия выполняют сварочные швы. При установке стальной трубы к участку трубы,примыкающему к внешней стороне стенки 7,приклеивают полиэтиленовую пленку 12 высокой прочности и закрепляют ее хомутами 13. При установке трубы из полиэтилена на участок трубы, примыкающий к внешней стороне стенки 7,устанавливают муфту 14 из полиэтилена и приваривают ее к трубе 4. При строительстве сооружений бетонные или железобетонные конструкции часто контактируют с агрессивными грунтовыми или сточными водами. Это приводит к коррозии труб, арматуры и выходу из строя оборудования. Предлагаемый способ позволяет устранить указанные проблемы и обеспечивает полную защиту подземных, наземных и заглубленных сооружений. Особенно актуально решение данной проблемы для Тенгизского месторождения. На территории данного месторождения уровень грунтовых вод определяет уровень Каспийского моря, который в зимний период достигает 0,7 - 1,0 м, считая от верхней поверхности грунта, поэтому грунтовые воды доходят до фундаментов всех зданий и сооружений. Грунтовые воды характеризуются высокой агрессивностью, повышающейся при приближении к берегу моря. Эта агрессивная грунтовая вода разъедает материалы подземных,наземных и заглубленных сооружений - бетонные фундаменты, стенки железобетонных колодцев,металлические трубы, стальную арматуру и.т.д. Огромные технические и эксплуатационные проблемы, а так же непредвиденные расходы возникают из-за отсутствия эффективных средств защиты сооружений. Предлагаемый способпозволяет справиться с данной задачей. Обеспечивая соблюдение требований стандартов, строительных норм и правил и требований международных экологических норм,данный способ гарантирует полную гидроизоляционную защиту подземных, наземных и заглубленных сооружений, уменьшает до минимума нагрузку на почву, исключает загрязнение природных речных сетей и способствует сохранению окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ гидроизоляции строительных конструкций, включающий выполнение наружного покрытия из полиэтиленовой пленки и гидроизоляционного состава, отличающийся тем,что из полиэтиленовой пленки высокой прочности выполняют кожух и помещают в него строительную конструкцию,при этом между внешней поверхностью конструкции и внутренней поверхностью кожуха образуют зазор 5 -15 мм,который заполняют гидроизоляционным составом в виде искусственной смолы или безусадочного 3 22673 цементного раствора. 2. Способ по п.1, отличающийся тем, что края полиэтиленовой пленки при изготовлении кожуха закрепляют сваркой. 3. Способ по п.п. 1 или 2, отличающийся тем, что при установке трубы в строительной конструкции трубу крепят к стальной гильзе через слой полимерного герметического состава, между стальной гильзой и стенкой конструкции укладывают безусадочный цементный раствор, а с внешней стороны стенки фиксируют пластину из полиэтилена высокой прочности, имеющую отверстие для трубы,при этом по периметру пластины и по краям отверстия выполняют сварочные швы. 4. Способ по п. 3, отличающийся тем, что при установке стальной трубы к участку трубы,примыкающему к внешней стороне стенки,приклеивают полиэтиленовую пленку высокой прочности и закрепляют ее хомутами. 5. Способ по п. 3, отличающийся тем, что при установке трубы из полиэтилена на участок трубы,примыкающий к внешней стороне стенки,устанавливают муфту из полиэтилена и приваривают ее к трубе.
