Устройство для пассивной разработки суставов нижних конечностей

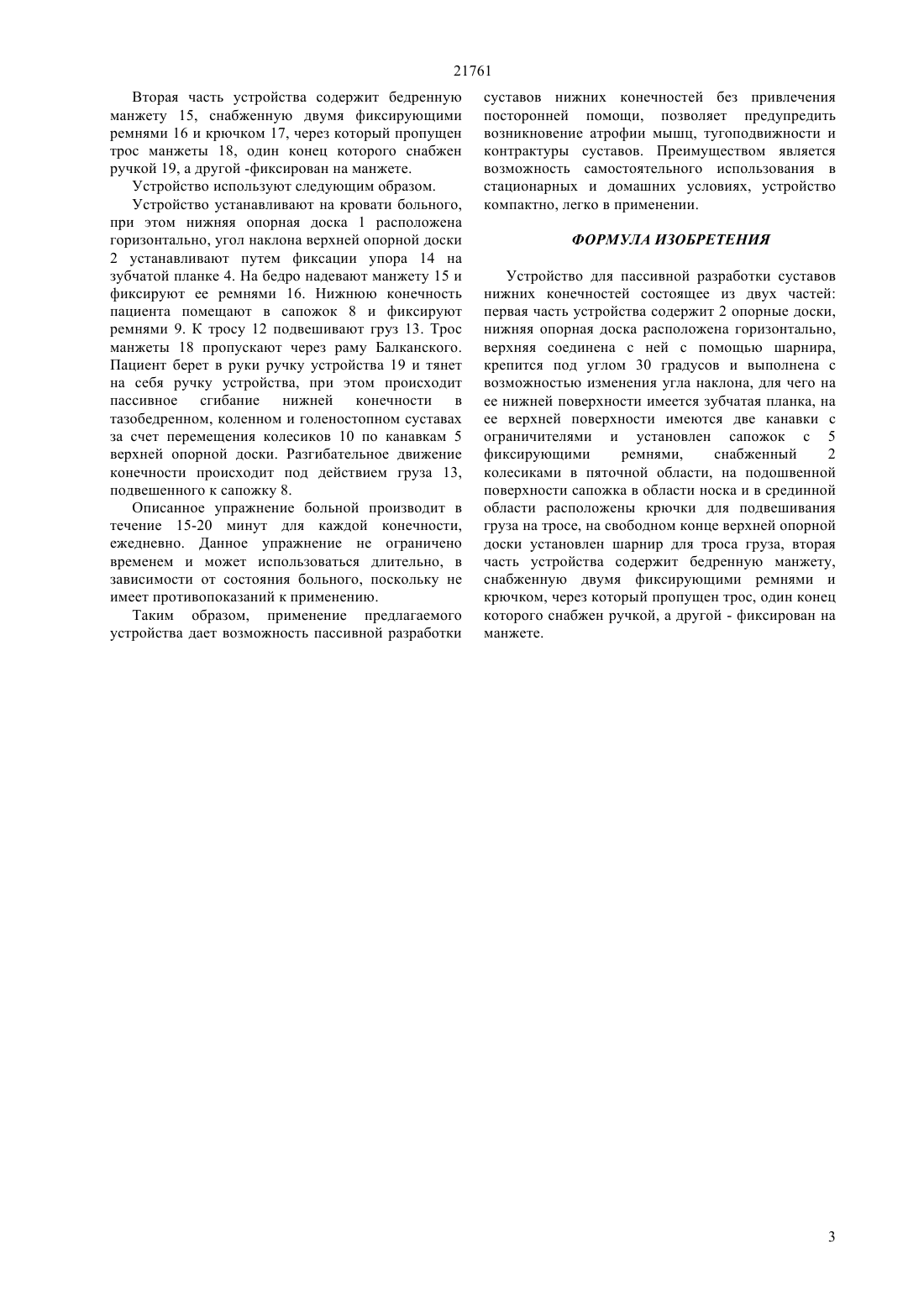

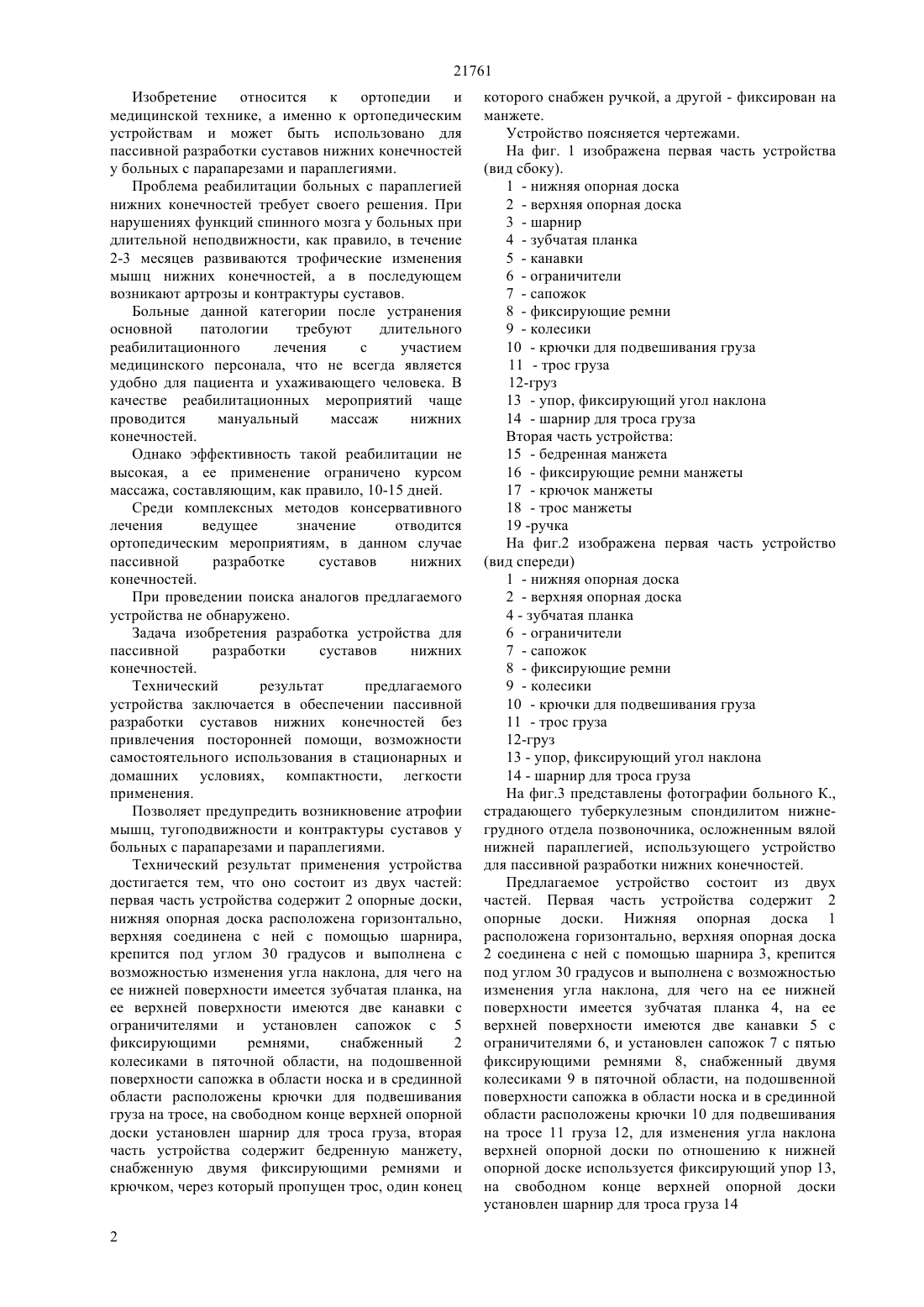

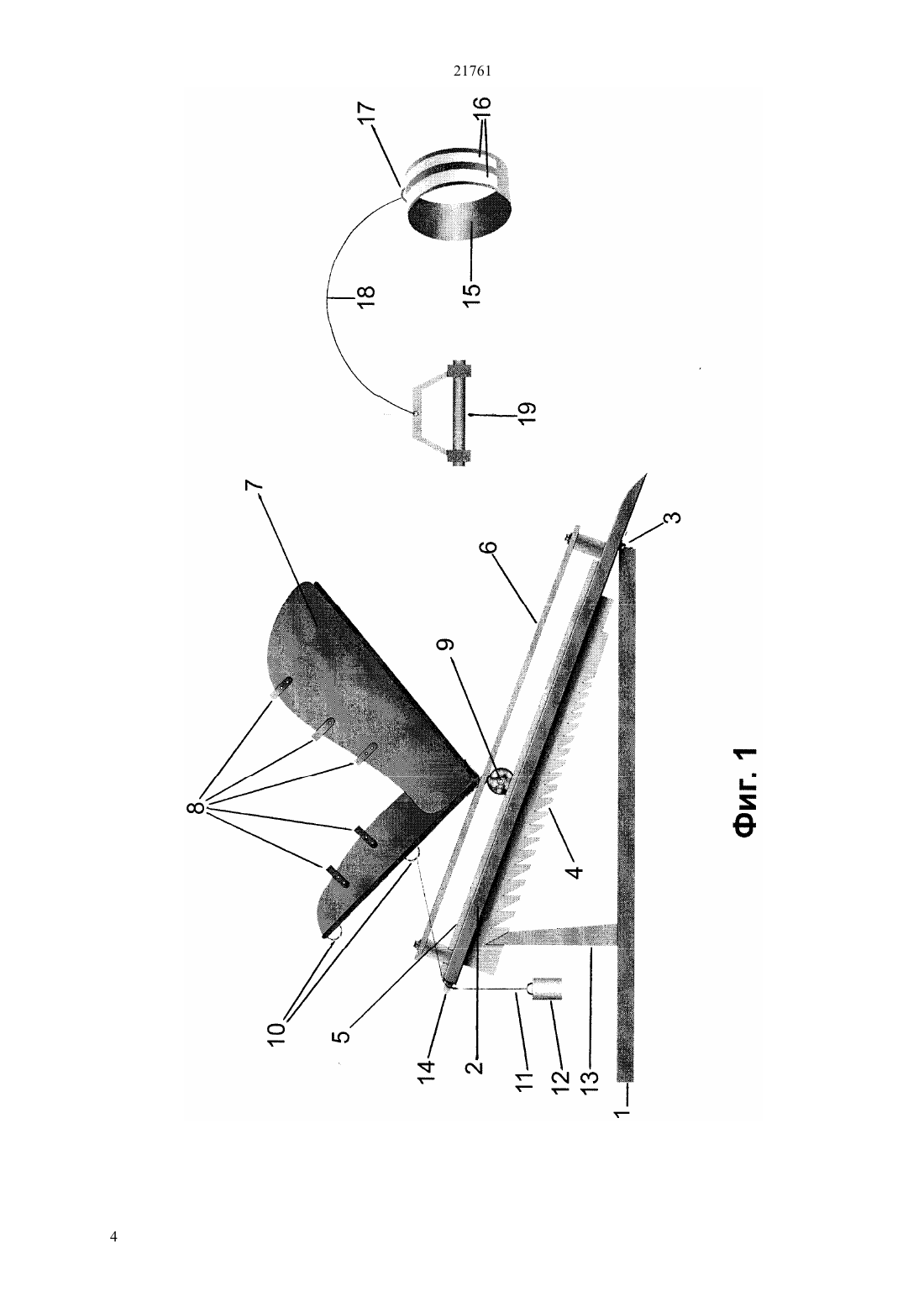

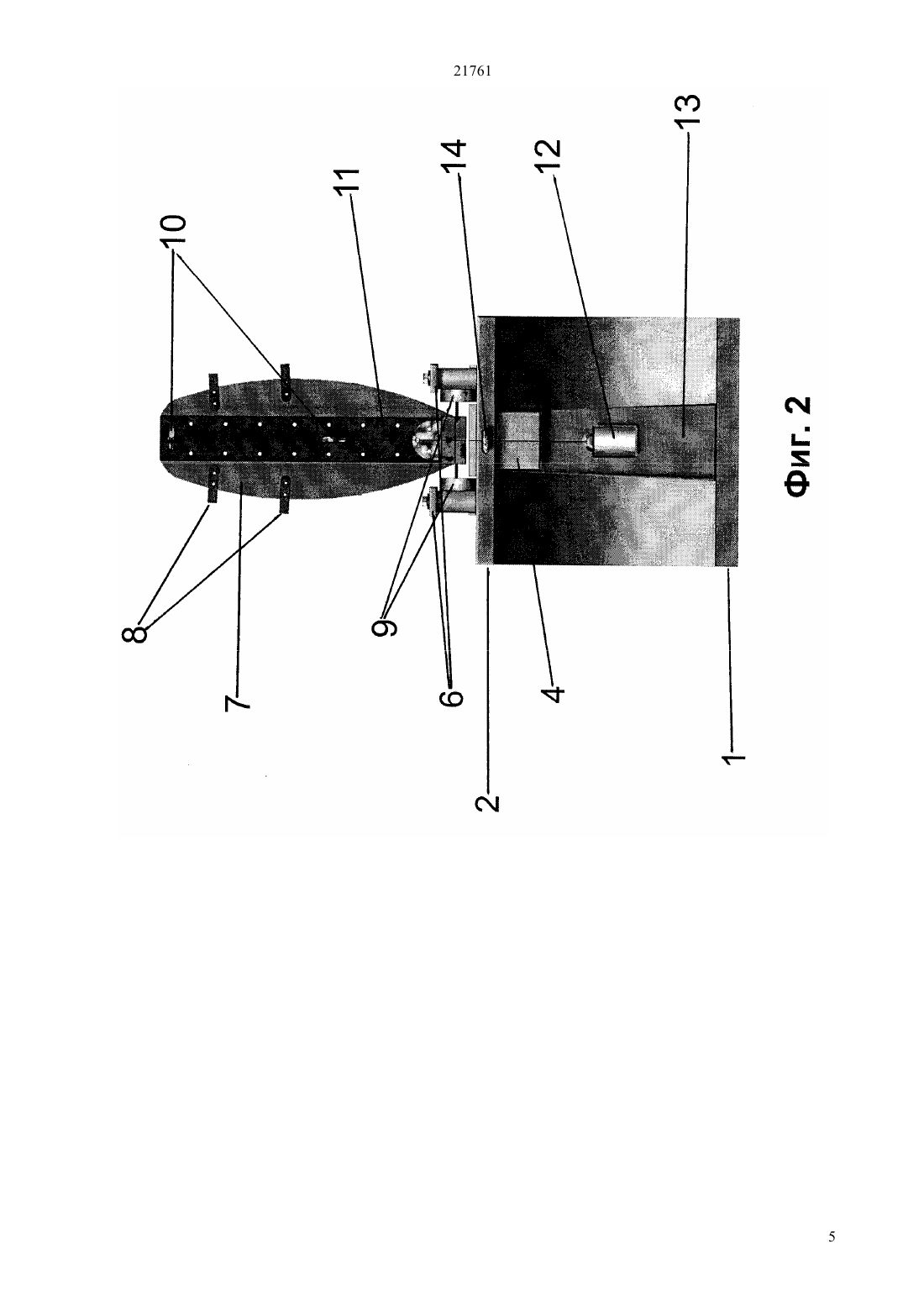

(51) 61 4/00 (2006.01) 61 5/00 (2006.01) 61 5/449 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ возможностью изменения угла наклона, для чего на ее нижней поверхности имеется зубчатая планка, на ее верхней поверхности имеются две канавки с ограничителями и установлен сапожок с 5 фиксирующими ремнями,снабженный 2 колесиками в пяточной области, на подошвенной поверхности сапожка в области носка и в срединной области расположены крючки для подвешивания груза на тросе, на свободном конце верхней опорной доски установлен шарнир для троса груза, вторая часть устройства содержит бедренную манжету,снабженную двумя фиксирующими ремнями и крючком, через который пропущен трос, один конец которого снабжен ручкой, а другой - фиксирован на манжете. Предлагаемое устройство обеспечивает пассивную разработку суставов нижних конечностей без привлечения посторонней помощи,дает возможность самостоятельного использования в стационарных и домашних условиях, компактно,легко в применении. Позволяет предупредить возникновение атрофии мышц, тугоподвижности и контрактуры суставов у больных с парапарезами и параплегиями.(72) Човдурбаев Нурпеис Жумабаевич Туткышбаев Серик Оспанович Мауленов Жаксылык Оразбайулы Асканбай Ердыкасым Абдымомынулы Байсалмаков Арман Серсимбекович(73) Государственное учреждение Национальный центр проблем туберкулеза Министерства здравоохранения Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПАССИВНОЙ РАЗРАБОТКИ СУСТАВОВ НИЖНИХ КОНЕЧНОСТЕЙ(57) Изобретение относится к ортопедии и медицинской технике, а именно к ортопедическим устройствам и может быть использовано для пассивной разработки суставов нижних конечностей у больных с парапарезами и параплегиями. Устройство для пассивной разработки суставов нижних конечностей состоит из двух частей первая часть устройства содержит 2 опорные доски,нижняя опорная доска расположена горизонтально,верхняя соединена с ней с помощью шарнира,крепится под углом 30 градусов и выполнена с 21761 Изобретение относится к ортопедии и медицинской технике, а именно к ортопедическим устройствам и может быть использовано для пассивной разработки суставов нижних конечностей у больных с парапарезами и параплегиями. Проблема реабилитации больных с параплегией нижних конечностей требует своего решения. При нарушениях функций спинного мозга у больных при длительной неподвижности, как правило, в течение 2-3 месяцев развиваются трофические изменения мышц нижних конечностей, а в последующем возникают артрозы и контрактуры суставов. Больные данной категории после устранения основной патологии требуют длительного реабилитационного лечения с участием медицинского персонала, что не всегда является удобно для пациента и ухаживающего человека. В качестве реабилитационных мероприятий чаще проводится мануальный массаж нижних конечностей. Однако эффективность такой реабилитации не высокая, а ее применение ограничено курсом массажа, составляющим, как правило, 10-15 дней. Среди комплексных методов консервативного лечения ведущее значение отводится ортопедическим мероприятиям, в данном случае пассивной разработке суставов нижних конечностей. При проведении поиска аналогов предлагаемого устройства не обнаружено. Задача изобретения разработка устройства для пассивной разработки суставов нижних конечностей. Технический результат предлагаемого устройства заключается в обеспечении пассивной разработки суставов нижних конечностей без привлечения посторонней помощи, возможности самостоятельного использования в стационарных и домашних условиях, компактности, легкости применения. Позволяет предупредить возникновение атрофии мышц, тугоподвижности и контрактуры суставов у больных с парапарезами и параплегиями. Технический результат применения устройства достигается тем, что оно состоит из двух частей первая часть устройства содержит 2 опорные доски,нижняя опорная доска расположена горизонтально,верхняя соединена с ней с помощью шарнира,крепится под углом 30 градусов и выполнена с возможностью изменения угла наклона, для чего на ее нижней поверхности имеется зубчатая планка, на ее верхней поверхности имеются две канавки с ограничителями и установлен сапожок с 5 фиксирующими ремнями,снабженный 2 колесиками в пяточной области, на подошвенной поверхности сапожка в области носка и в срединной области расположены крючки для подвешивания груза на тросе, на свободном конце верхней опорной доски установлен шарнир для троса груза, вторая часть устройства содержит бедренную манжету,снабженную двумя фиксирующими ремнями и крючком, через который пропущен трос, один конец 2 которого снабжен ручкой, а другой - фиксирован на манжете. Устройство поясняется чертежами. На фиг. 1 изображена первая часть устройства(вид сбоку). 1 - нижняя опорная доска 2 - верхняя опорная доска 3 - шарнир 4 - зубчатая планка 5 - канавки 6 - ограничители 7 - сапожок 8 - фиксирующие ремни 9 - колесики 10 - крючки для подвешивания груза 11 - трос груза 12-груз 13 - упор, фиксирующий угол наклона 14 - шарнир для троса груза Вторая часть устройства 15 - бедренная манжета 16 - фиксирующие ремни манжеты 17 - крючок манжеты 18 - трос манжеты 19 -ручка На фиг.2 изображена первая часть устройство(вид спереди) 1 - нижняя опорная доска 2 - верхняя опорная доска 4 - зубчатая планка 6 - ограничители 7 - сапожок 8 - фиксирующие ремни 9 - колесики 10 - крючки для подвешивания груза 11 - трос груза 12-груз 13 - упор, фиксирующий угол наклона 14 - шарнир для троса груза На фиг.3 представлены фотографии больного К.,страдающего туберкулезным спондилитом нижнегрудного отдела позвоночника, осложненным вялой нижней параплегией, использующего устройство для пассивной разработки нижних конечностей. Предлагаемое устройство состоит из двух частей. Первая часть устройства содержит 2 опорные доски. Нижняя опорная доска 1 расположена горизонтально, верхняя опорная доска 2 соединена с ней с помощью шарнира 3, крепится под углом 30 градусов и выполнена с возможностью изменения угла наклона, для чего на ее нижней поверхности имеется зубчатая планка 4, на ее верхней поверхности имеются две канавки 5 с ограничителями 6, и установлен сапожок 7 с пятью фиксирующими ремнями 8, снабженный двумя колесиками 9 в пяточной области, на подошвенной поверхности сапожка в области носка и в срединной области расположены крючки 10 для подвешивания на тросе 11 груза 12, для изменения угла наклона верхней опорной доски по отношению к нижней опорной доске используется фиксирующий упор 13,на свободном конце верхней опорной доски установлен шарнир для троса груза 14 21761 Вторая часть устройства содержит бедренную манжету 15, снабженную двумя фиксирующими ремнями 16 и крючком 17, через который пропущен трос манжеты 18, один конец которого снабжен ручкой 19, а другой -фиксирован на манжете. Устройство используют следующим образом. Устройство устанавливают на кровати больного,при этом нижняя опорная доска 1 расположена горизонтально, угол наклона верхней опорной доски 2 устанавливают путем фиксации упора 14 на зубчатой планке 4. На бедро надевают манжету 15 и фиксируют ее ремнями 16. Нижнюю конечность пациента помещают в сапожок 8 и фиксируют ремнями 9. К тросу 12 подвешивают груз 13. Трос манжеты 18 пропускают через раму Балканского. Пациент берет в руки ручку устройства 19 и тянет на себя ручку устройства, при этом происходит пассивное сгибание нижней конечности в тазобедренном, коленном и голеностопном суставах за счет перемещения колесиков 10 по канавкам 5 верхней опорной доски. Разгибательное движение конечности происходит под действием груза 13,подвешенного к сапожку 8. Описанное упражнение больной производит в течение 15-20 минут для каждой конечности,ежедневно. Данное упражнение не ограничено временем и может использоваться длительно, в зависимости от состояния больного, поскольку не имеет противопоказаний к применению. Таким образом, применение предлагаемого устройства дает возможность пассивной разработки суставов нижних конечностей без привлечения посторонней помощи, позволяет предупредить возникновение атрофии мышц, тугоподвижности и контрактуры суставов. Преимуществом является возможность самостоятельного использования в стационарных и домашних условиях, устройство компактно, легко в применении. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для пассивной разработки суставов нижних конечностей состоящее из двух частей первая часть устройства содержит 2 опорные доски,нижняя опорная доска расположена горизонтально,верхняя соединена с ней с помощью шарнира,крепится под углом 30 градусов и выполнена с возможностью изменения угла наклона, для чего на ее нижней поверхности имеется зубчатая планка, на ее верхней поверхности имеются две канавки с ограничителями и установлен сапожок с 5 фиксирующими ремнями,снабженный 2 колесиками в пяточной области, на подошвенной поверхности сапожка в области носка и в срединной области расположены крючки для подвешивания груза на тросе, на свободном конце верхней опорной доски установлен шарнир для троса груза, вторая часть устройства содержит бедренную манжету,снабженную двумя фиксирующими ремнями и крючком, через который пропущен трос, один конец которого снабжен ручкой, а другой - фиксирован на манжете.
