Устройство для разработки суставов

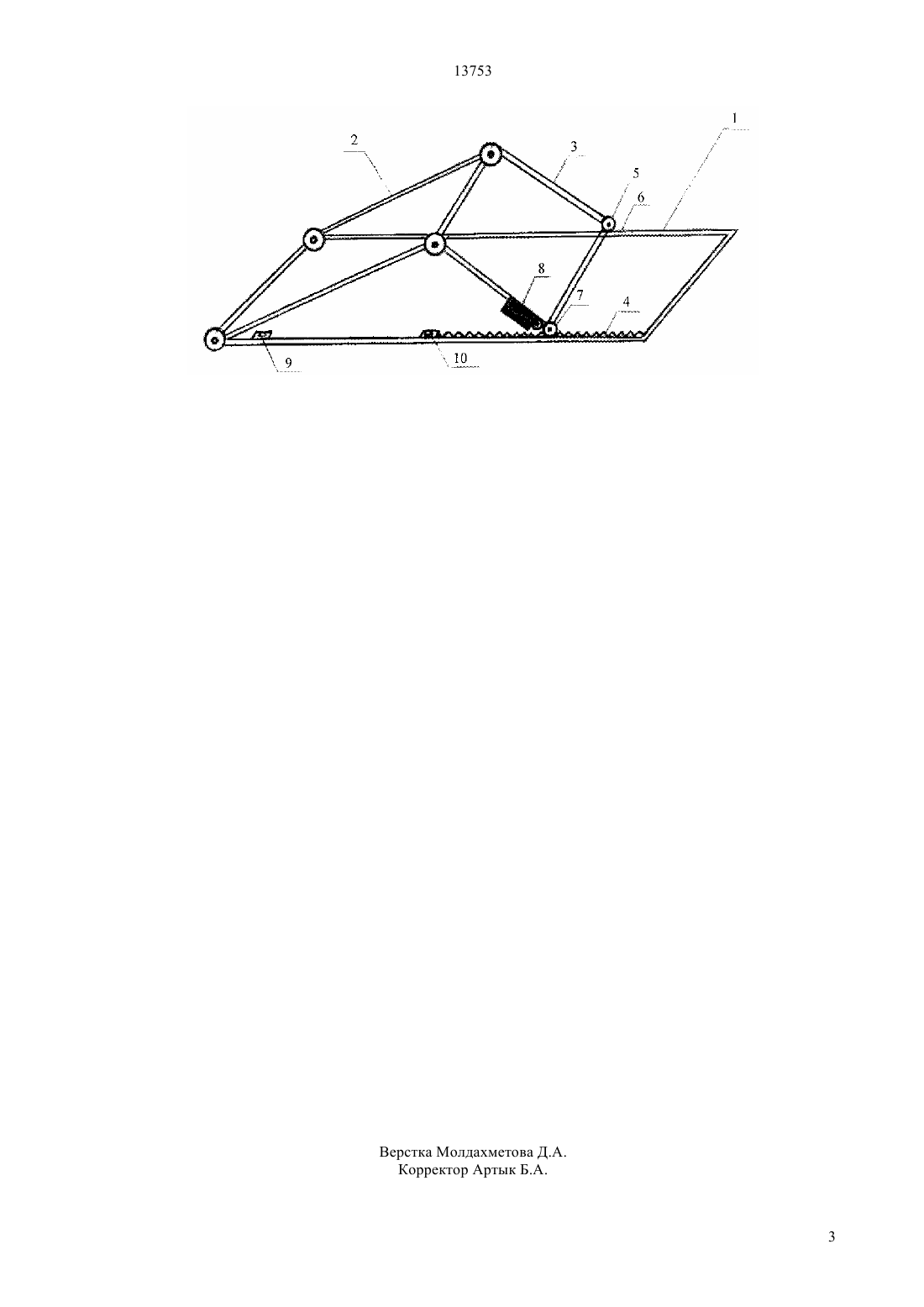

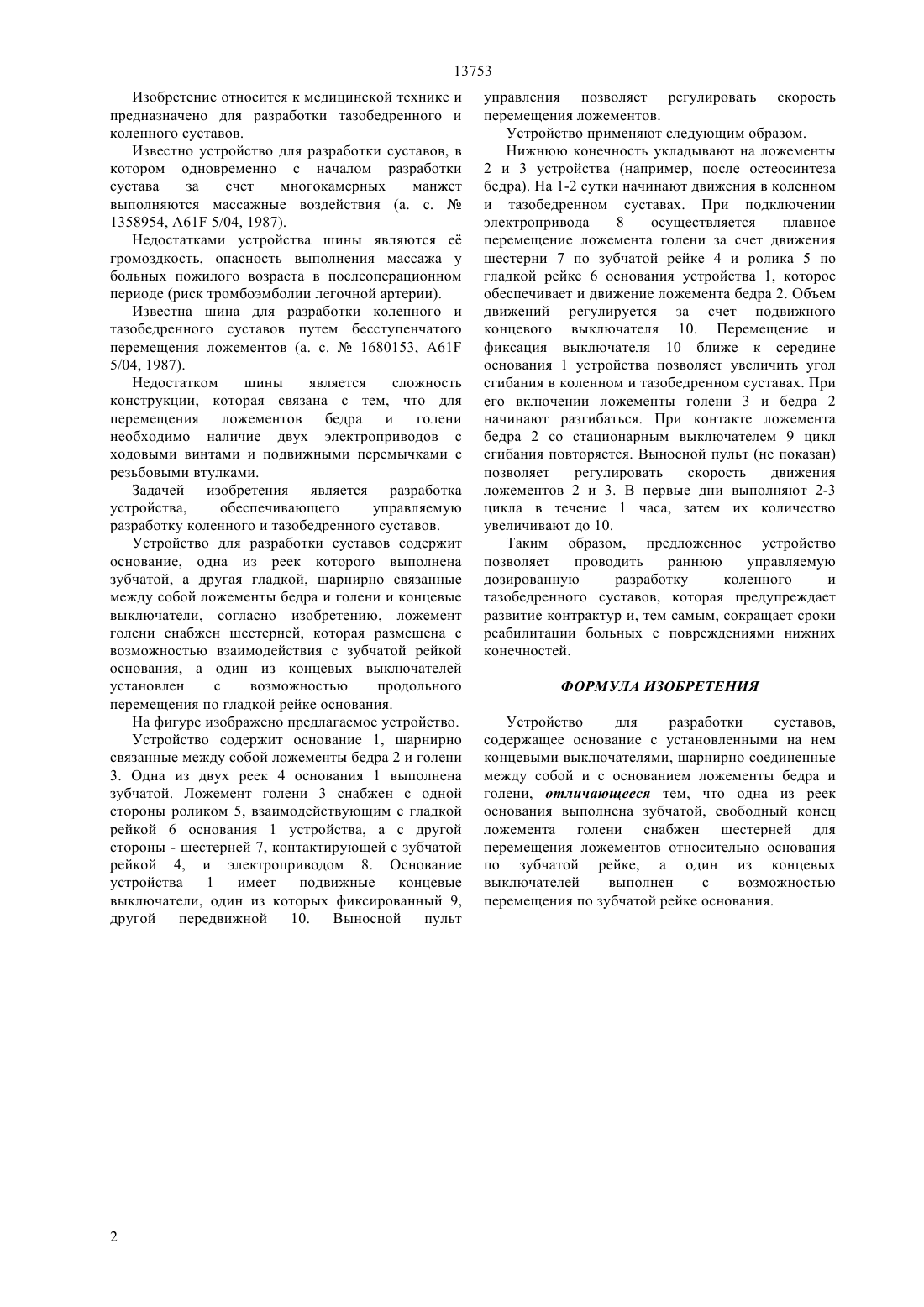

(51) 61 Н 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ РАЗРАБОТКИ СУСТАВОВ(57) Изобретение относится к медицинской технике для обеспечения управляемой разработки тазобедренного и коленного суставов. Устройство для разработки суставов содержит основание, одна из реек которого выполнена зубчатой, а другая гладкой, шарнирно связанные между собой ложементы бедра и голени и концевые выключатели, при этом ложемент голени снабжен шестерней, которая размещена с возможностью взаимодействия с зубчатой рейкой основания, а один из концевых выключателей установлен с возможностью продольного перемещения по гладкой рейке основания.(72) Оспанов Куаныш Толеувич Батпенов Нурлан Джумагулович Раймагамбетов Ерик Канатович(73) Республиканское государственное казенное предприятие Научно-исследовательский институт травматологии и ортопедии(56)1680153 А 1 (Семипалатинский медицинский институт), МПК 5 61 5/04, 30.09.19911671290 А 1 (Акопян А.Л. и др.), МПК 5 61 5/04, А 61 Н 1/02, 23.08.1991860762 А (Горьковский государственный медицинский институт им. С.М. Кирова и др.),МПК 3 61 5/04, 07.09.19814566440(, .), МПК 4 61 Н 1/02,28.01.19864834073( , .), МПК 4 А 61 Н 1/02, 30.05.1989 13753 Изобретение относится к медицинской технике и предназначено для разработки тазобедренного и коленного суставов. Известно устройство для разработки суставов, в котором одновременно с началом разработки сустава за счет многокамерных манжет выполняются массажные воздействия (а. с.1358954, А 61 5/04, 1987). Недостатками устройства шины являются е громоздкость, опасность выполнения массажа у больных пожилого возраста в послеоперационном периоде (риск тромбоэмболии легочной артерии). Известна шина для разработки коленного и тазобедренного суставов путем бесступенчатого перемещения ложементов (а. с.1680153, А 61 5/04, 1987). Недостатком шины является сложность конструкции, которая связана с тем, что для перемещения ложементов бедра и голени необходимо наличие двух электроприводов с ходовыми винтами и подвижными перемычками с резьбовыми втулками. Задачей изобретения является разработка устройства,обеспечивающего управляемую разработку коленного и тазобедренного суставов. Устройство для разработки суставов содержит основание, одна из реек которого выполнена зубчатой, а другая гладкой, шарнирно связанные между собой ложементы бедра и голени и концевые выключатели, согласно изобретению, ложемент голени снабжен шестерней, которая размещена с возможностью взаимодействия с зубчатой рейкой основания, а один из концевых выключателей установлен с возможностью продольного перемещения по гладкой рейке основания. На фигуре изображено предлагаемое устройство. Устройство содержит основание 1, шарнирно связанные между собой ложементы бедра 2 и голени 3. Одна из двух реек 4 основания 1 выполнена зубчатой. Ложемент голени 3 снабжен с одной стороны роликом 5, взаимодействующим с гладкой рейкой 6 основания 1 устройства, а с другой стороны - шестерней 7, контактирующей с зубчатой рейкой 4, и электроприводом 8. Основание устройства 1 имеет подвижные концевые выключатели, один из которых фиксированный 9,другой передвижной 10. Выносной пульт управления позволяет регулировать скорость перемещения ложементов. Устройство применяют следующим образом. Нижнюю конечность укладывают на ложементы 2 и 3 устройства (например, после остеосинтеза бедра). На 1-2 сутки начинают движения в коленном и тазобедренном суставах. При подключении электропривода 8 осуществляется плавное перемещение ложемента голени за счет движения шестерни 7 по зубчатой рейке 4 и ролика 5 по гладкой рейке 6 основания устройства 1, которое обеспечивает и движение ложемента бедра 2. Объем движений регулируется за счет подвижного концевого выключателя 10. Перемещение и фиксация выключателя 10 ближе к середине основания 1 устройства позволяет увеличить угол сгибания в коленном и тазобедренном суставах. При его включении ложементы голени 3 и бедра 2 начинают разгибаться. При контакте ложемента бедра 2 со стационарным выключателем 9 цикл сгибания повторяется. Выносной пульт (не показан) позволяет регулировать скорость движения ложементов 2 и 3. В первые дни выполняют 2-3 цикла в течение 1 часа, затем их количество увеличивают до 10. Таким образом, предложенное устройство позволяет проводить раннюю управляемую дозированную разработку коленного и тазобедренного суставов, которая предупреждает развитие контрактур и, тем самым, сокращает сроки реабилитации больных с повреждениями нижних конечностей. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для разработки суставов,содержащее основание с установленными на нем концевыми выключателями, шарнирно соединенные между собой и с основанием ложементы бедра и голени, отличающееся тем, что одна из реек основания выполнена зубчатой, свободный конец ложемента голени снабжен шестерней для перемещения ложементов относительно основания по зубчатой рейке, а один из концевых выключателей выполнен с возможностью перемещения по зубчатой рейке основания.
