Аморфное поли/м-фениленизофталамидное/волокно, обладающее антистатическими свойствами, способ его получения и композиция для антистатической отделки этого волокна

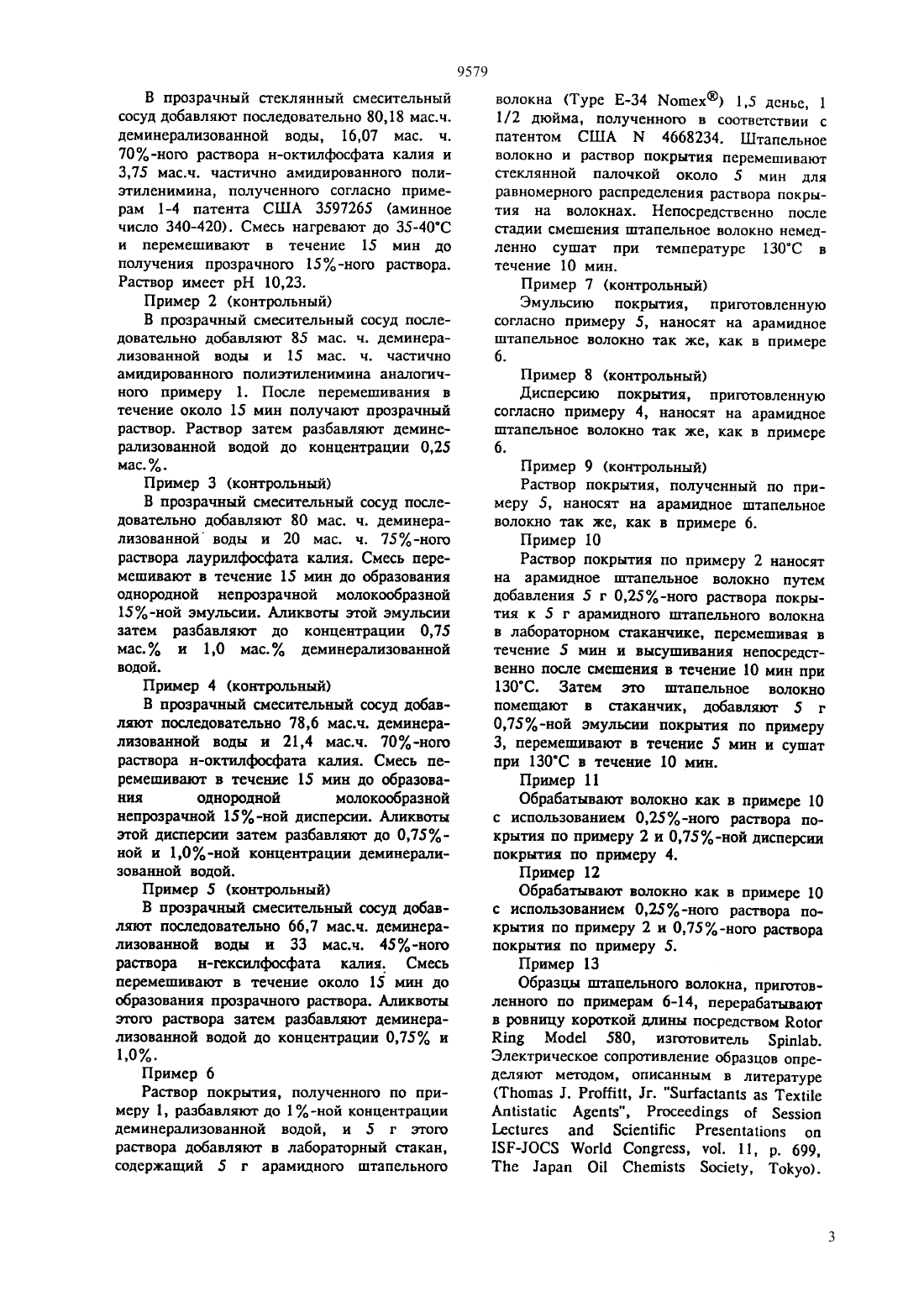

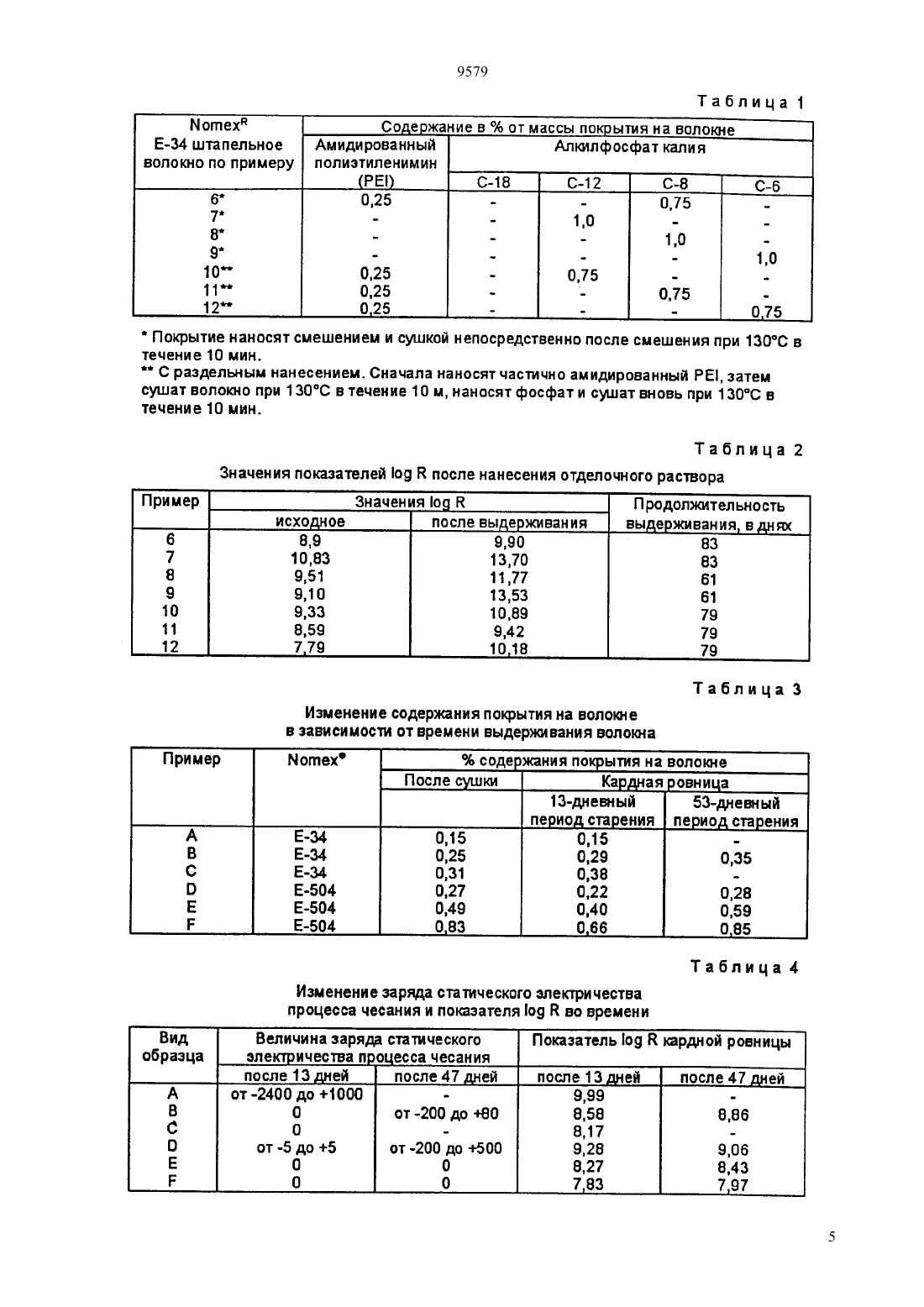

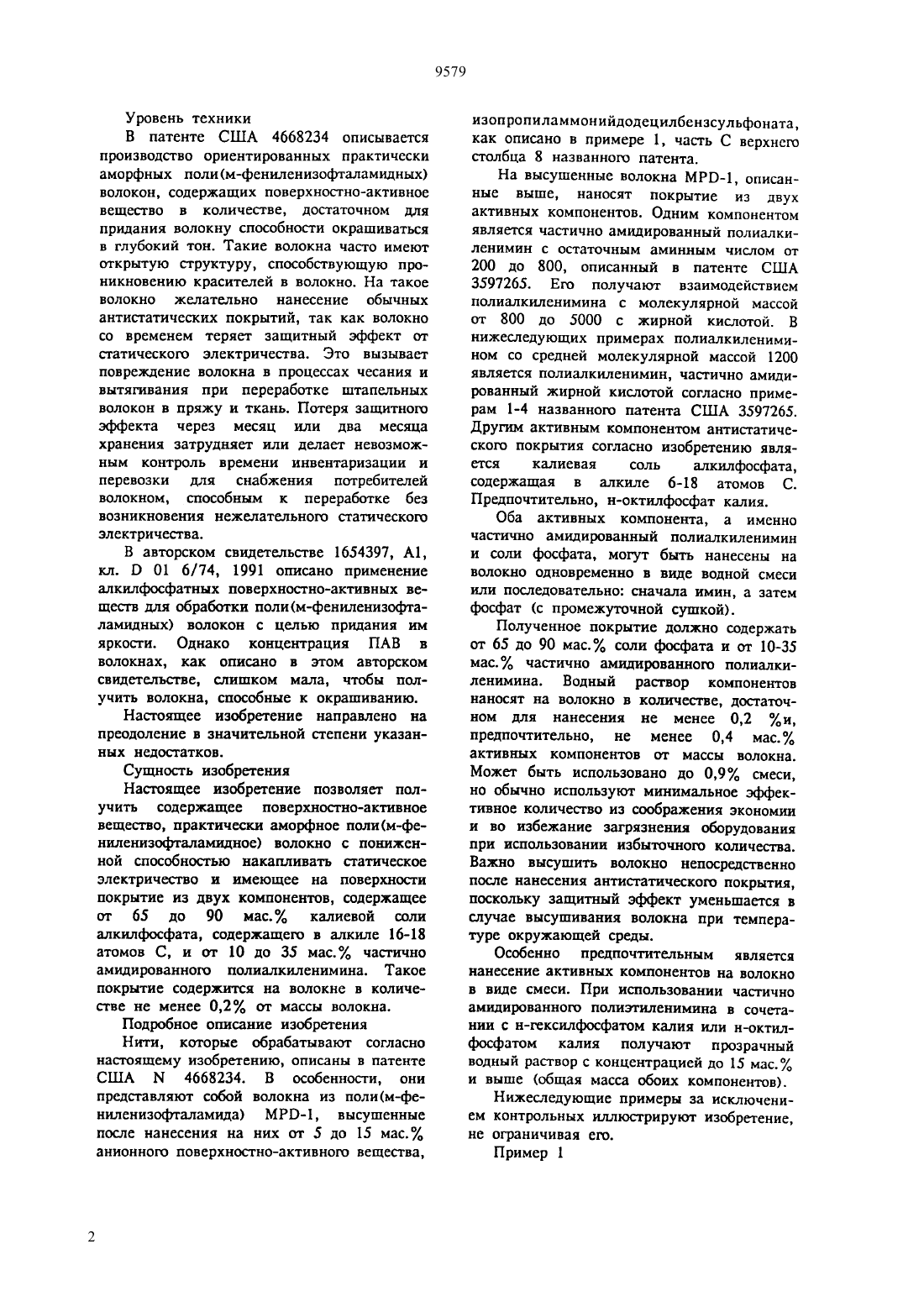

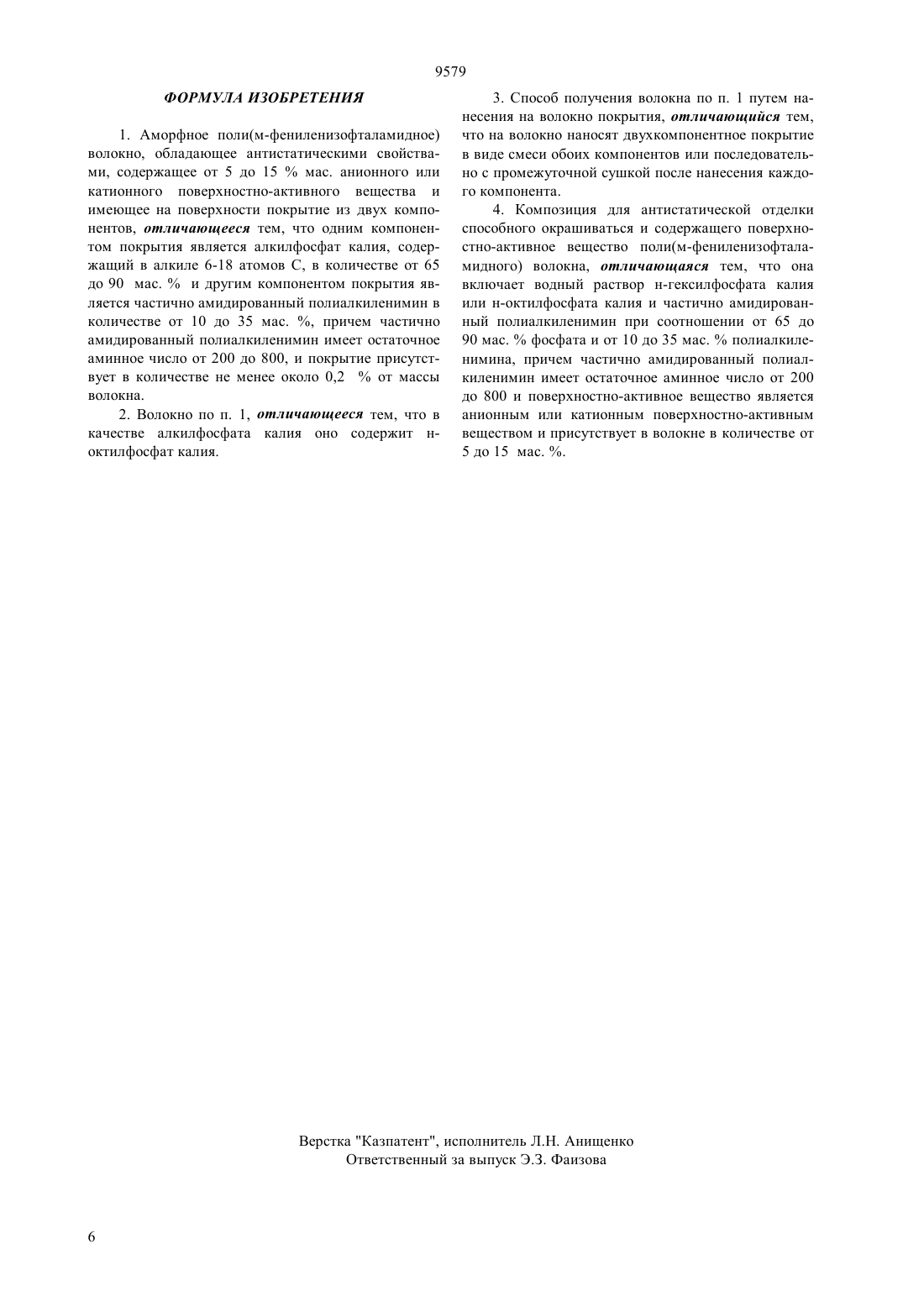

(51)6016/74,0613/282,13/402 //0610136 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Проффит Томас Джефферсон (мл.)(73) Е.И. Дюпон де Немур энд Компани(56)4668234 А, 1987.1654397 , 1991.3597263 , 1971.855099 А,1931 АМОРФНОЕ ПОЛИ/М-ФЕНИЛЕНИЗО(54) ФТАЛАМИДНОЕ/ВОЛОКНО, ОБЛАДАЮЩЕЕ АНТИСТАТИЧЕСКИМИ СВОЙСТВАМИ,СПОСОБ ЕГО ПОЛУЧЕНИЯ И КОМПОЗИЦИЯ ДЛЯ АНТИСТАТИЧЕСКОЙ ОТДЕЛКИ ЭТОГО ВОЛОКНА(57) Описывается аморфное поли(м-фениленизофталамидное) волокно, обладающее антистатическими свойствами, содержащее от 5 до 15 мас. анионного или катионного поверхностно-активного вещества и имеющее на поверхности покрытие из двух компонентов. Изобретение заключается в том,что одним компонентом покрытия является алкилфосфат калия, содержащий С 6-С 18-алкил, в количестве от 65 до 90 мас., и другим компонентом покрытия является частично амидированный полиалкиленимин в количестве от 10 до 3 мас., причем частично амидированный полиалкиленимин имеет остаточное аминное число от 200 до 800, и покрытие присутствует в количестве не менее около 0,5 от массы волокна. Сочетания алкилфосфата калия, содержащего в алкиле 10-18 атомов С, и частично амидированного полиалкиленимина снижает склонность практически аморфного полиметафениленизофталамидного волокна, содержащего поверхностно-активное вещество, накапливать статическое электричество. 9579 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Аморфное поли(м-фениленизофталамидное) волокно, обладающее антистатическими свойствами, содержащее от 5 до 15 мас. анионного или катионного поверхностно-активного вещества и имеющее на поверхности покрытие из двух компонентов, отличающееся тем, что одним компонентом покрытия является алкилфосфат калия, содержащий в алкиле 6-18 атомов С, в количестве от 65 до 90 мас.и другим компонентом покрытия является частично амидированный полиалкиленимин в количестве от 10 до 35 мас. , причем частично амидированный полиалкиленимин имеет остаточное аминное число от 200 до 800, и покрытие присутствует в количестве не менее около 0,2 от массы волокна. 2. Волокно по п. 1, отличающееся тем, что в качестве алкилфосфата калия оно содержит ноктилфосфат калия. 3. Способ получения волокна по п. 1 путем нанесения на волокно покрытия, отличающийся тем,что на волокно наносят двухкомпонентное покрытие в виде смеси обоих компонентов или последовательно с промежуточной сушкой после нанесения каждого компонента. 4. Композиция для антистатической отделки способного окрашиваться и содержащего поверхностно-активное вещество поли(м-фениленизофталамидного) волокна, отличающаяся тем, что она включает водный раствор н-гексилфосфата калия или н-октилфосфата калия и частично амидированный полиалкиленимин при соотношении от 65 до 90 мас.фосфата и от 10 до 35 мас.полиалкиленимина, причем частично амидированный полиалкиленимин имеет остаточное аминное число от 200 до 800 и поверхностно-активное вещество является анионным или катионным поверхностно-активным веществом и присутствует в волокне в количестве от 5 до 15 мас. . Верстка Казпатент, исполнитель Л.Н. Анищенко Ответственный за выпуск Э.З. Фаизова
