Способ обогащения сульфидных руд

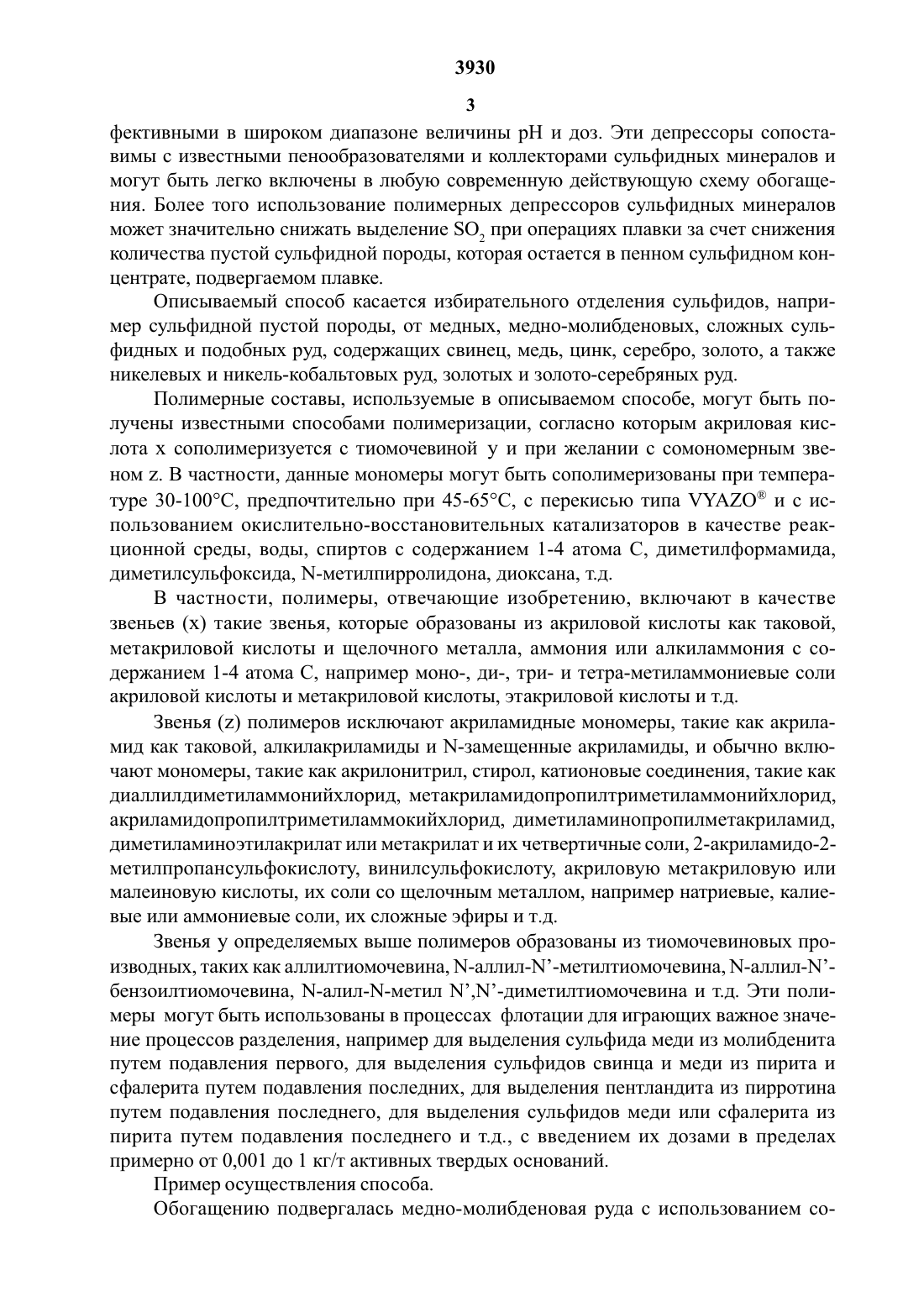

Изобретение относится к обогащению полезных ископаемых, в частности к флотации сульфидных минералов из руд.Известен способ обогащения сульфидных руд, включающий измельчение руды, пульпирование, кондиционирование пульпы с депрессором, введение коллектора, пенообразователя и флотацию сульфидных минералов.Недостатками известного способа являются невысокий выход продукта и достаточно высокая стоимость процесса.Технической задачей изобретения является увеличение выхода продукта и снижение стоимости процесса при сокращении времени кондиционирования.Сущность способа обогащения сульфидных руд заключается в том, что осуществляют измельчение руды, пульпирование, кондиционирование пульпы с депрессором, введение коллектора, пенообразователя и флотацию сульфидных минералов, при этом в качестве депре ссора вводят полимерное соединение формулыгде К представляет собой водород или группу С 1-С 4-алкил К 1 и К 2 индивидуально представляют собой водород, группу С 1-С 4-алкил или группу арила М представляет собой водород, щелочной металл, аммоний К 3 представляет собой водород,группу С 1-С 4-алкил или группу арила 2 представляет собой остаток полимеризации любого сополимеризуемого мономера, исключая акриламид х - представляет собойостаточную фракцию в мольных процентах в интервале от 20 до 99 у представляет собой фракцию в мольных процентах в интервале от приблизительно 1 до приблизительно 49 мас. в расчете от общего весового количества х, у, 2 2 представляет собой фракцию в мольных процентах в интервале приблизительно от 0 до 49 мас. от того же весового количества, и молекулярный вес полимера находится в интервале от приблизительно 1000 до приблизительно 1000000 каждый К, К,К 2 и К 3 - водовод по крайней мере один из К, К, К 2 и К 3 - С 1-С 4 - алкил дополнительно используют агент, модифицирующий поверхность агент, модифицирующий поверхность, представляет собой МаЗН, МаСМ, реактив Ноукса, меркаптоэтанол,тиогликолевую кислоту, ферроцианиды, оксиэтилтритиокарбонаты, карбоксиэтилтритиокарбонать 1, тритиокарбонаты натрия, перекись водорода, озон, кислород воздуха,двуокись серы, цианид цинка, мь 1 Шьяковь 1 й реактив Ноукса, меркаптопронионовую кислоту, меркаптоянтарную кислоту, 2-тиоурацил или тиоглицерин.Способ обогащения ценных сульфидных минералов путем пенной флотации с использованием синтетических депрессоров согласно изобретению является прекрасным металлургическим процессом извлечения со значительно улучшенным качеством продукта. Эти депрессоры сульфидного минерала являются эф 3930фективнь 1 ми в широком диапазоне величины рН И доз. Эти депрессорь 1 сопоставимы с известными пенообразователями и коллекторами сульфидных минералов и могут быть легко включены в любую современную действующую схему обогащения. Более того использование полимерных депрессоров сульфидных минералов может значительно снижать выделение 502 при операциях плавки за счет снижения количества пустой сульфидной породы, которая остается в пенном сульфидном концентрате, подвергаемом плавке.Описываемый способ касается избирательного отделения сульфидов, например сульфидной пустой породы, от медных, медно-молибденовых, сложных сульфидных и подобных руд, содержащих свинец, медь, цинк, серебро, золото, а также никелевых и никель-кобальтовых руд, золотых и золото-серебряных руд.Полимерные составы, используемые в описываемом способе, могут быть получены известными способами полимеризации, согласно которым акриловая кислота х сополимеризуется с тиомочевиной у и при желании с сомономерным звеном 2. В частности, данные мономеры могут быть сополимеризованы при темпера туре 30-100 С, предпочтительно при 45-65 С, с перекисью типа УУА 2 О и с использованием окислительно-восстановительнь 1 х катализаторов в качестве реакционной среды, воды, спиртов с содержанием 1-4 атома С, диметилформамида,диметилсульфоксида, Ы-метилпирролидона, диоксана, т.д.В частности, полимеры, отвечающие изобретению, включают в качестве звеньев (Х) такие звенья, которые образованы из акриловой кислоты как таковой,метакриловой кислоты и щелочного металла, аммония или алкиламмония с содержанием 1-4 атома С, например моно-, ди-, три- и тетра-метиламмониевые соли акриловой кислоты и метакриловой кислоты, этакриловой кислоты и т.д.Звенья (2) полимеров исключают акриламидные мономеры, такие как акриламид как таковой, алкилакриламиды и М-замещенные акриламиды, и обычно включают мономеры, такие как акрилонитрил, стирол, катионовые соединения, такие как диаллилдиметиламмонийхлорид, метакриламидопропилтриметиламмонийхлорид,акриламидопропилтриметиламмокийхлорид, диметиламинопропилметакриламид,диметиламиноэтилакрилат или метакрилат и их четвертичные соли, 2-акриламидо-2 метилпропансульфокислоту, винилсульфокислоту, акриловую метакриловую или малеиновую кислоты, их соли со щелочным металлом, например натриевые, калиевые или аммониевые соли, их сложные эфиры и т.д.Звенья у определяемых выше полимеров образованы из тиомочевиновых производных, таких как аллилтиомочевина, М-аллил-Ы-метилтиомочевина, М-аллил-ЪГбензоилтиомочевина, Ы-алил-Ы-метил МЦЪГ-диметилтиомочевина и т.д. Эти полимеры могут быть использованы в процессах флотации для играющих важное значение процессов разделения, например для выделения сульфида меди из молибденита путем подавления первого, для выделения сульфидов свинца и меди из пирита и сфалерита путем подавления последних, для выделения пентландита из пирротина путем подавления последнего, для выделения сульфидов меди или сфалерита из пирита путем подавления последнего и т.д., с введением их дозами в пределах примерно от 0,001 до 1 кг/т активных твердых оснований.В четь 1 рехгорль 1 й сосуд, снабженный мешалкой с механическим приводом И холодильником, вводят 41 ч. 36,6-ной аллилтиомочевинь 1 в смеси изопропанола с содой (в соотношении 11) и 150 ч. воды. Величину рН доводят примерно до 5 посредством 50-ной серной кислоты. Сосуд нагревается до 55 С и по отдельности вводятся 22 ч. персульфата-аммония (20 ). 21 ч. метабисульфата натрия (17 ) и 164 ч. акриловой кислоты, нейтрализованной (рН 7), концентрированной гидроокисью аммония. Время подачи мономеров составляет 90-100 мин, время подачи окислительно-восстановительного катализатора составляет 180-200 мин. Полимеризация продолжается в течение 3 ч после ввода окислительно-восстановительного катализатора. Конечный продукт имеет вязкость 300 сП и истинную вязкость 0,36.В результате обогащения (стандартным депрессором является гидросульфид натрия) получены следующие результаты (см. таблицу).Используемый сополимер обеспечивает равное или лучшее извлечение молибдена и качество по молибдену, но более низкое извлечение Си, что говорит о его эффективности как депрессора меди. Общее потребление МаЗН снижается с 2,4 до 0,52 кг/т и фактическое потребление сополимера составляет лишь 0,19 х 0,283 0,054 кг/т.Использование полимера из приведенного примера при отсутствии модифицирующего поверхность реагента также приводит к удовлетворительному отделению Си и Мо.Дозы нового полимера не оптимизированы. Можно получить наилучшие результаты при очень низких дозах нового полимера просто за счет оптимизации дозированных форм этого полимера как такового или вместе с ЫаЗН. Хотя задача не заключается в том, чтобы быть связанным каким-либо одним механизмом,обеспечивающим эффективность комбинации нового полимера и ЫаЗН в разделении Си - Мо, можно предположить, что роль небольшого количества МаЗН, используемого в примере, заключается в активации (очистке поверхностей минерала сульфида меди), так что новый полимер может избирательно адсорбироваться на этих поверхностях, а не на поверхностях Мо 2. Иначе говоря новый полимер эффективно и избирательно адсорбируется на сульфидах меди при соответствующих окислительно-восстановительнь 1 х потенциалах. ЫаЗН, являясь сильным восстанавливающим и определяющим потенциал агентом сульфидов, обеспечивает такие подходящие окислительно-восстановительнь 1 е условия при контролируемых дозах. Можно также предположить, что если условия слишком восстановительные(т.е. очень высокие дозы МаЗН), то адсорбция нового полимера дестабилизируется аналогично дестабилизации ксантогенатовых коллекторов. При этих условиях,так же как и при отсутствии МаЗН, полимер неизбирательно адсорбируется на поверхностях Мо 52, хотя эта адсорбция будет, слабой по своей физической природе.Следует отметить, что любое другое химическое вещество с очень сильными восстановительными или окислительными (в некоторых системах минералов) свойствами может использоваться в сочетании с новым полимером для получения подходящих окислительно-восстановительнь 1 х условий. Иными словами для подготовки-сульфиднь 1 х поверхностей может использоваться любой модифицирующий поверхность реагент, который усиливает адсорбцию на новых полимерах.Примерами таких реагентов являются МаСМ, реагент Ноукса, меркаптоэтанол,тиогликолевая кислота, калиевые и натриевые цианиды двухвалентного и трехвалентного железа, оксиэтилтиокарбонаты и другие тритиокарбонать 1, перекись водорода, озон, воздух, кислород, двуокись серы, Цианид цинка, содержащий МЫШЬЯК реагент Ноукса, меркаптопропионовая кислота, меркаптоянтарная кислота, другие близкие меркаптокислоть 1, 2-тиоурацил, тиоглицерин и т.д.Соотношение этих модифицирующих поверхность реагентов с новым полимером находится в пределах примерно 0,055, 01 соответственно, Предпочтительно в пределах примерно 0,02-2,01, хотя условия использования и обрабатываемые руды могут изменять несколько эти количества.Для стандартных депрессоров обычно требуется время кондиционирования 20 мин, в то время как при использовании нового полимера Часто вполне достаточно время кондиционирования менее Чем 10 мин. Это различие во времени очень важно для получения более высого выхода продукта и снижения стоимости операции.деп ессант Доза, Извлечение Извлечение Качество р кг/т меди, Мо, по Мо, ЫаЗН 100 95,18 9,40Сополимер из приведенного примера 1 28,3 активного компонента плюс 96,14 13,201. Способ обогащения сульфидных руд, включающий измельчение руды,пульпирование, кондиционирование пульпы с депрессором, введение коллектора,пенообразователя и флотацию сульфидных минералов, отличающийся тем, что в качестве депрессора вводят полимерное соединение формулыгде К - водород или С 1-С 4-алкил, 111 и 112 - индивидуально водород, С 1-С 4-алкил или группа арила М - водород, щелочной металл, аммоний 113 - водород, С 1-С 4 алкил или группа арила2 - остаток полимеризации любого сополимеризуемого мономера, исключая
