Система и способ обнаружения использования утерянной камеры

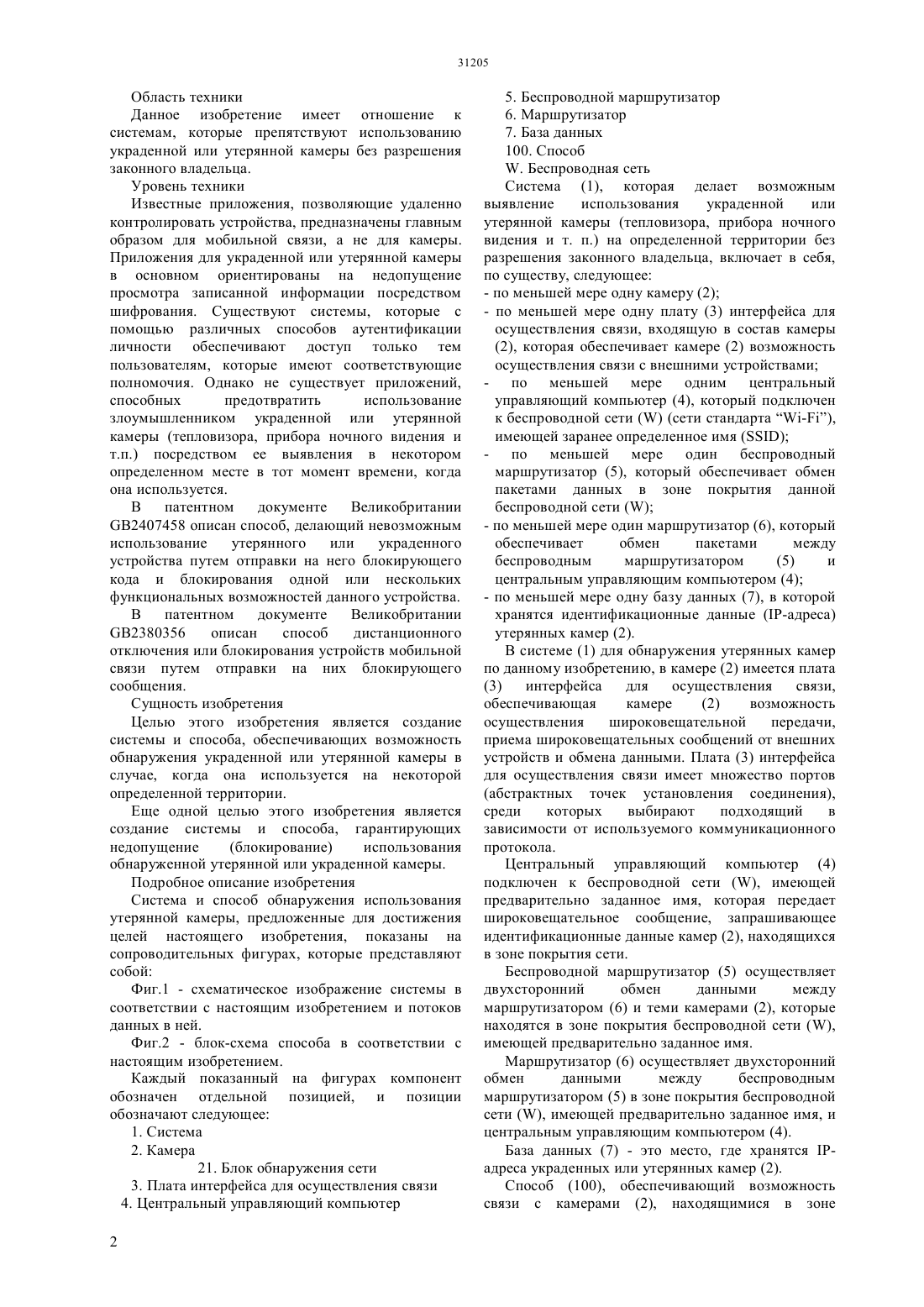

(54) СИСТЕМА И СПОСОБ ОБНАРУЖЕНИЯ ИСПОЛЬЗОВАНИЯ УТЕРЯННОЙ КАМЕРЫ(57) Данное изобретение имеет отношение к системам, которые препятствуют использованию украденной или утерянной камеры без разрешения законного владельца. Целью этого изобретения является создание системы и способа,обеспечивающих возможность обнаружения украденной или утерянной камеры в случае, когда она используется на некоторой определенной территории. Еще одной целью этого изобретения является создание системы и способа,гарантирующих недопущение(блокирование) использования обнаруженной утерянной или украденной камеры.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович Область техники Данное изобретение имеет отношение к системам, которые препятствуют использованию украденной или утерянной камеры без разрешения законного владельца. Уровень техники Известные приложения, позволяющие удаленно контролировать устройства, предназначены главным образом для мобильной связи, а не для камеры. Приложения для украденной или утерянной камеры в основном ориентированы на недопущение просмотра записанной информации посредством шифрования. Существуют системы, которые с помощью различных способов аутентификации личности обеспечивают доступ только тем пользователям, которые имеют соответствующие полномочия. Однако не существует приложений,способных предотвратить использование злоумышленником украденной или утерянной камеры (тепловизора, прибора ночного видения и т.п.) посредством ее выявления в некотором определенном месте в тот момент времени, когда она используется. В патентном документе Великобритании 2407458 описан способ, делающий невозможным использование утерянного или украденного устройства путем отправки на него блокирующего кода и блокирования одной или нескольких функциональных возможностей данного устройства. В патентном документе Великобритании 2380356 описан способ дистанционного отключения или блокирования устройств мобильной связи путем отправки на них блокирующего сообщения. Сущность изобретения Целью этого изобретения является создание системы и способа, обеспечивающих возможность обнаружения украденной или утерянной камеры в случае, когда она используется на некоторой определенной территории. Еще одной целью этого изобретения является создание системы и способа, гарантирующих недопущение(блокирование) использования обнаруженной утерянной или украденной камеры. Подробное описание изобретения Система и способ обнаружения использования утерянной камеры, предложенные для достижения целей настоящего изобретения, показаны на сопроводительных фигурах, которые представляют собой Фиг.1 - схематическое изображение системы в соответствии с настоящим изобретением и потоков данных в ней. Фиг.2 - блок-схема способа в соответствии с настоящим изобретением. Каждый показанный на фигурах компонент обозначен отдельной позицией, и позиции обозначают следующее 1. Система 2. Камера 21. Блок обнаружения сети 3. Плата интерфейса для осуществления связи 4. Центральный управляющий компьютер 2. Беспроводная сеть Система (1), которая делает возможным выявление использования украденной или утерянной камеры (тепловизора, прибора ночного видения и т. п.) на определенной территории без разрешения законного владельца, включает в себя,по существу, следующее- по меньшей мере одну камеру (2)- по меньшей мере одну плату (3) интерфейса для осуществления связи, входящую в состав камеры(2), которая обеспечивает камере (2) возможность осуществления связи с внешними устройствами- по меньшей мере одним центральный управляющий компьютер (4), который подключен к беспроводной сети(сети стандарта -),имеющей заранее определенное имя- по меньшей мере один беспроводный маршрутизатор (5), который обеспечивает обмен пакетами данных в зоне покрытия данной беспроводной сети- по меньшей мере один маршрутизатор (6), который обеспечивает обмен пакетами между беспроводным маршрутизатором(5) и центральным управляющим компьютером (4)- по меньшей мере одну базу данных (7), в которой хранятся идентификационные данные (-адреса) утерянных камер (2). В системе (1) для обнаружения утерянных камер по данному изобретению, в камере (2) имеется плата(3) интерфейса для осуществления связи,обеспечивающая камере(2) возможность осуществления широковещательной передачи,приема широковещательных сообщений от внешних устройств и обмена данными. Плата (3) интерфейса для осуществления связи имеет множество портов(абстрактных точек установления соединения),среди которых выбирают подходящий в зависимости от используемого коммуникационного протокола. Центральный управляющий компьютер (4) подключен к беспроводной сети , имеющей предварительно заданное имя, которая передает широковещательное сообщение, запрашивающее идентификационные данные камер (2), находящихся в зоне покрытия сети. Беспроводной маршрутизатор (5) осуществляет двухсторонний обмен данными между маршрутизатором (6) и теми камерами (2), которые находятся в зоне покрытия беспроводной сети ,имеющей предварительно заданное имя. Маршрутизатор (6) осуществляет двухсторонний обмен данными между беспроводным маршрутизатором (5) в зоне покрытия беспроводной сети , имеющей предварительно заданное имя, и центральным управляющим компьютером (4). База данных (7) - это место, где хранятся адреса украденных или утерянных камер (2). Способ (100), обеспечивающий возможность связи с камерами (2), находящимися в зоне покрытия предварительно определенной беспроводной сети,и обнаружения использования утерянных камер (2), включает следующие этапы- 101 Центральный управляющий компьютер (4) передает широковещательное сообщение,запрашивающие идентификационные данные камер (2), подключенных к беспроводной сети, имеющей предварительно заданное имя.- 102 Маршрутизатор (6) принимает пакет сообщения с запросом и направляет его в беспроводной маршрутизатор (5). 103 Беспроводной маршрутизатор(5) широковещательно передает по беспроводному каналу пакет сообщения с запросом в зоне покрытия беспроводной сети .- 106 Беспроводной маршрутизатор (5) направляет идентификационные данные в маршрутизатор(6) направляет идентификационные данные в центральный управляющий компьютер (4).- 108 Центральный управляющий компьютер (4) сопоставляет принятые идентификационные данные со списком из базы данных (7).- 109 Передача из центрального управляющего компьютера (4) блокирующего сообщения на камеру(-ы) (2), чьи идентификационные данные совпадают с данными из упомянутого списка,посредством маршрутизаторов (6) и (5).- 110 передача сообщения об успешном завершении процесса в центральный управляющий компьютер (4) через маршрутизаторы (5), (6) после успешного завершения процедуры механического и/или электронного блокирования камеры (2).- 111 Центральный управляющий компьютер (4) удаляет из списка в базе данных (7) идентификационные данные камер(-ы) (2),передавших(-ей) упомянутое сообщение на этапе 110. Согласно способу (100) в соответствии с настоящим изобретением,центральный управляющий компьютер подключается к беспроводной сетии передает не перечень идентификационных данных утерянных камер, но широковещательное сообщение, запрашивающее идентификационную информацию камер (2),находящихся в окружающем пространстве, где проводят обнаружение. В предпочитаемом варианте осуществления центральный управляющий компьютер (4) для передачи широковещательного сообщения с запросом использует пакет протокола. Указанное широковещательное сообщение принимается маршрутизатором (6), который подключен к центральному управляющему компьютеру (4). Маршрутизатор (6) направляет принятое сообщение в беспроводной маршрутизатор(5) беспроводной сети , покрывающей окружающее пространство,где проводят обнаружение утерянных камер (2) (этап 102). Беспроводной маршрутизатор(5),который принимает это сообщение с запросом,широковещательно передает сообщение с запросом по беспроводному каналу в зоне покрытия беспроводной сети , где он расположен (этап 103). Плата (3) интерфейса для осуществления связи обеспечивает возможность приема камерой(-ами) в зоне покрытия сетиуказанного сообщения с запросом (этап 104) и передачи в беспроводной маршрутизатор (5) идентификационных данных(этап 105). В предпочтительном варианте осуществления камера(-ы) (2) передают свои идентификационные данные по сети . Беспроводной маршрутизатор (5) направляет полученные от камер(-ы) (2) идентификационные данные в маршрутизатор (6), подключенный к центральному управляющему компьютеру (4), а маршрутизатор (6) направляет принятые данные в центральный управляющий компьютер (4) (этапы 106, 107). В базе данных(7) имеется список идентификационных данных камер (2), о которых их владельцы сообщили, что они утеряны или украдены. Центральный управляющий компьютер(4) сопоставляет идентификационные данные,принимаемые им от маршрутизатора (6), со списком в базе данных (7) (этап 108). Если принятые идентификационные данные присутствуют в списке,то на соответствующую(-ие) камеру(-ы) (2),которой(-ым) соответствуют эти данные,направляется блокирующее сообщение (этап 109). В предпочтительном варианте осуществления центральный управляющий компьютер (4) передает блокирующее сообщение в виде пакета протокола(стирание памяти, затемнение объектива и т.п.),которая определена пользователем. Блокирование камеры (2) подтверждается широковещательным сообщением, отправляемым камерой (2) в центральный управляющий компьютер (4) через маршрутизаторы (5) и (6), указывающим успешное завершение упомянутой выше процедуры (этап 110). Приняв сообщение об успешном завершении процесса блокирования, центральный управляющий компьютер (4) удаляет из упомянутого списка идентификационные данные заблокированных камер (2) (этап 111). В предпочтительном варианте осуществления центральный управляющий компьютер(4),входящий в состав системы (1), используя имеющуюся в базе данных (7) контактную информацию законного владельца, уведомляет посредством беспроводного канала о выявлении использования камеры в зоне покрытия сети . 3(21) камеры (2) в системе (1) по данному изобретению обнаруживает сеть , к которой подключен центральный управляющий компьютер(4), то блок (21) закрывает текущее соединение камеры (2) с той сетью, к которой она подключена,и обеспечивает ее подключение к сети , к которой подключен центральный управляющий компьютер (4). Таким образом, посредством системы (1) и способа (100) выявления использования утерянной камеры в соответствии с настоящим изобретением предотвращается использование утерянных или украденных камер (2) без разрешения их законных владельцев, в частности, использования в военных целях теми, кто захватил камеры. Когда камера (2) заходит на территорию зоны риска, она обнаруживается и возможное нападение предотвращается. При этом, так как идентификационные данные утерянной камеры(2) не передаются широковещательным сообщением, предотвращается возможность их перехвата злоумышленниками. Не выходя за пределы основных идей настоящего изобретения, специалист сможет создавать различные модификации варианта осуществления соответствующих изобретению системы (1) и способа (100) для выявления использования утерянной камеры. Это изобретение не должно считаться ограниченным примерами,приведенными в описании, и оно по существу охарактеризовано формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ (100) обнаружения использования утерянной камеры, обеспечивающий возможность связи с камерами (2), находящимися в зоне покрытия предварительно определенной беспроводной сети,и обнаружения использования утерянных камер(2),отличающийся тем, что включает следующие этапы- центральный управляющий компьютер (4) передает широковещательное сообщение,запрашивающие идентификационные данные камер(2), подключенных к беспроводной сети ,имеющей предварительно заданное имя (101)- маршрутизатор (6) принимает пакет сообщения с запросом и направляет его в беспроводной маршрутизатор (5) (102) беспроводной маршрутизатор(5) широковещательно передает по беспроводному каналу пакет сообщения с запросом в зоне покрытия беспроводной сети(103)- беспроводной маршрутизатор (5) направляет идентификационные данные в маршрутизатор (6)(6) направляет идентификационные данные в центральный управляющий компьютер (4) (107)- центральный управляющий компьютер (4) сопоставляет принятые идентификационные данные со списком из базы данных (7) (108)- передача из центрального управляющего компьютера (4) блокирующего сообщения на камеру(-ы) (2), чьи идентификационные данные совпадают с данными из упомянутого списка,посредством маршрутизаторов (6) и (5) (109)- передача сообщения об успешном завершении процесса в центральный управляющий компьютер(4) через маршрутизаторы (5), (6) после успешного завершения процедуры механического и/или электронного блокирования камеры (2) (110)- центральный управляющий компьютер (4) удаляет из списка в базе данных (7) идентификационные данные камер(-ы)(2),передавших(-ей) упомянутое сообщение на этапе 110 (111). 2. Способ (100) обнаружения использования утерянной камеры по п.1, отличающийся тем, что для передачи широковещательного сообщения с запросом на этапе(101) передачи широковещательного сообщения, запрашивающего в центральный управляющий компьютер (4) идентификационные данные камер(2),подключенных к беспроводной сети , имеющей предварительно заданное имя, используют пакет протокола . 3. Способ (100) обнаружения использования утерянной камеры по любому из предшествующих пунктов, отличающийся тем, что на этапе (105) передачи идентификационных данных принявших(-ей) сообщение с запросом камер(-ы) (2) в беспроводной маршрутизатор (5) камеры(-а) (2) передают(-ет) свои данные сообщений по сети. 4. Способ (100) обнаружения использования утерянной камеры по любому из предшествующих пунктов, отличающийся тем, что на этапе (110) передачи сообщения об успешном завершении процесса в центральный управляющий компьютер(4) через маршрутизаторы (5), (6) после успешного завершения процедуры механического и/или электронного блокирования камеры (2), камеры(-а)(2) передают(-ет) свои данные сообщений по сети. 5. Способ (100) обнаружения использования утерянной камеры по любому из предшествующих пунктов, отличающийся тем, что центральный управляющий компьютер (4) передает блокирующее сообщение в виде пакета протоколана этапе(109) передачи из центрального управляющего компьютера (4) блокирующего сообщения на камеру(-ы) (2), чьи идентификационные данные совпадают с данными из упомянутого списка,посредством маршрутизаторов (6) и (5). 6. Система (1) для обнаружения использования утерянной камеры, обеспечивающая возможность обнаружения использования украденной и утерянной камеры (тепловизора, прибора ночного видения и т.п.) на определенной территории без разрешения законного владельца, которая включает в себя, по существу, следующее- по меньшей мере одну камеру (2)- по меньшей мере один беспроводный маршрутизатор (5), который обеспечивает обмен пакетами данных в зоне покрытия заранее определенной беспроводной сети- по меньшей мере один маршрутизатор (6),который обеспечивает обмен пакетами между беспроводным маршрутизатором (5) и центральным управляющим компьютером (4) отличающийся тем, что она также включает в себя- по меньшей мере одну плату (3) интерфейса для осуществления связи в составе камеры (2), которая обеспечивает камере(2) возможность осуществления связи с внешними устройствами- по меньшей мере один центральный управляющий компьютер (4), который подключен к беспроводной сети(сети стандарта -),имеющей заранее определенное имя- по меньшей мере одну базу данных (7), в которой хранятся идентификационные данные(-адреса) утерянных камер (2). 7. Система (1) для обнаружения использования утерянной камеры по п.6, отличающийся тем, что(4) выполнен с возможностью передачи широковещательного сообщения, запрашивающего идентификационные данные камер (2), находящихся в зоне покрытия беспроводной сети , к которой он подключен. 8. Система (1) для обнаружения использования утерянной камеры по п.6 и п.7, отличающаяся тем,что плата (3) интерфейса для осуществления связи имеет множество портов, среди которых выбирают подходящий в зависимости от используемого коммуникационного протокола. 9. Система (1) для обнаружения использования утерянной камеры по п.п.6-8, отличающаяся тем,что камера (2) оснащена платой (3) интерфейса для осуществления связи, которая обеспечивает камере(2) возможность осуществления обмена данными с внешними устройствами. 10. Система (1) для обнаружения использования утерянной камеры по пп.6-9, отличающаяся тем,что она включает в себя базу данных (7), в которой содержится контактная информация законного владельца камеры (2). 11. Система (1) для обнаружения использования утерянной камеры по пп.6-10, отличающаяся тем,что центральный управляющий компьютер (4) выполнен с возможностью передачи посредством беспроводного канала информации об использовании утерянной или украденной (2) камеры, используя имеющуюся в базе данных (7) контактную информацию.
