Способ очистки грунта от нефтепродуктов и устройство для его осуществления

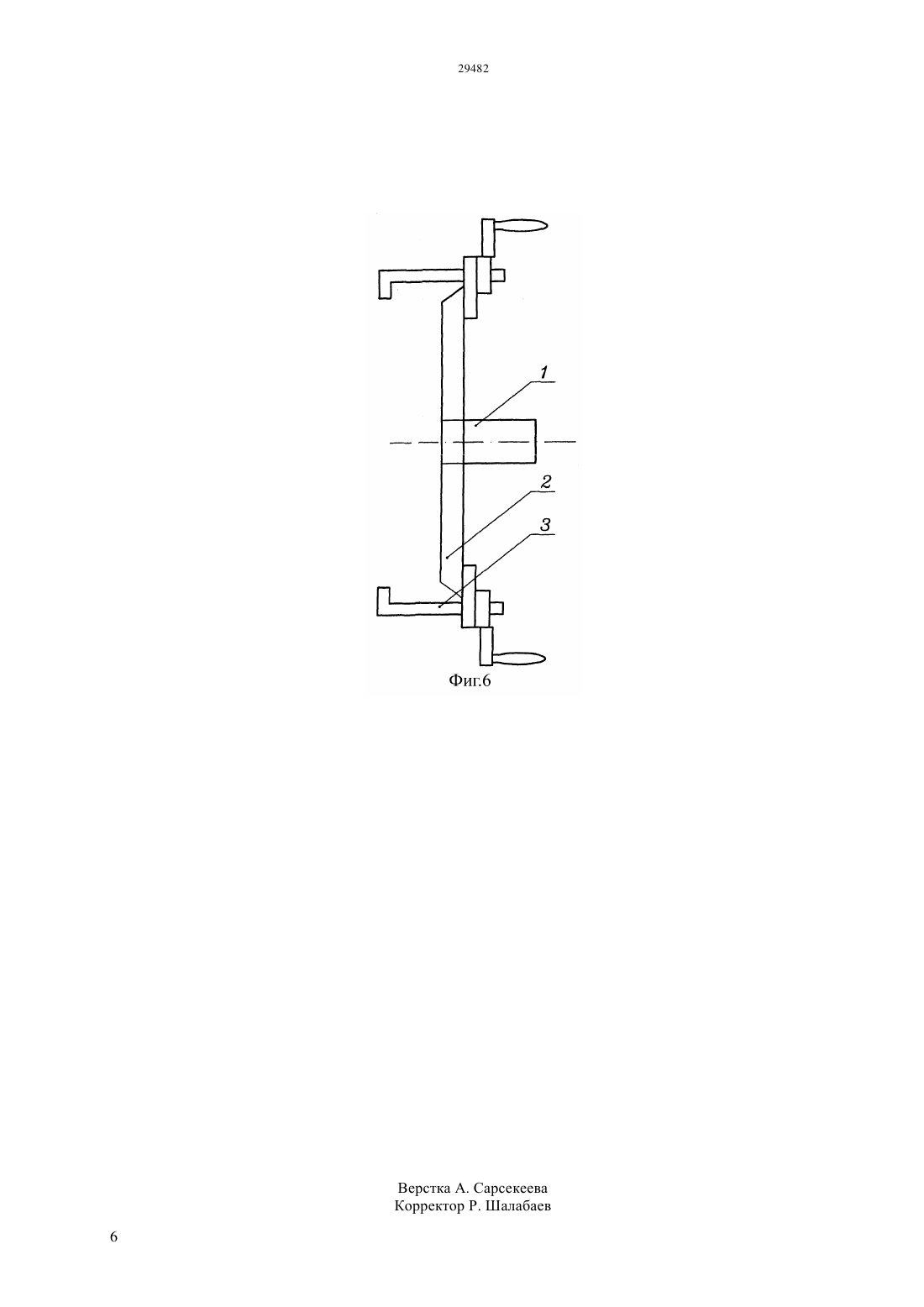

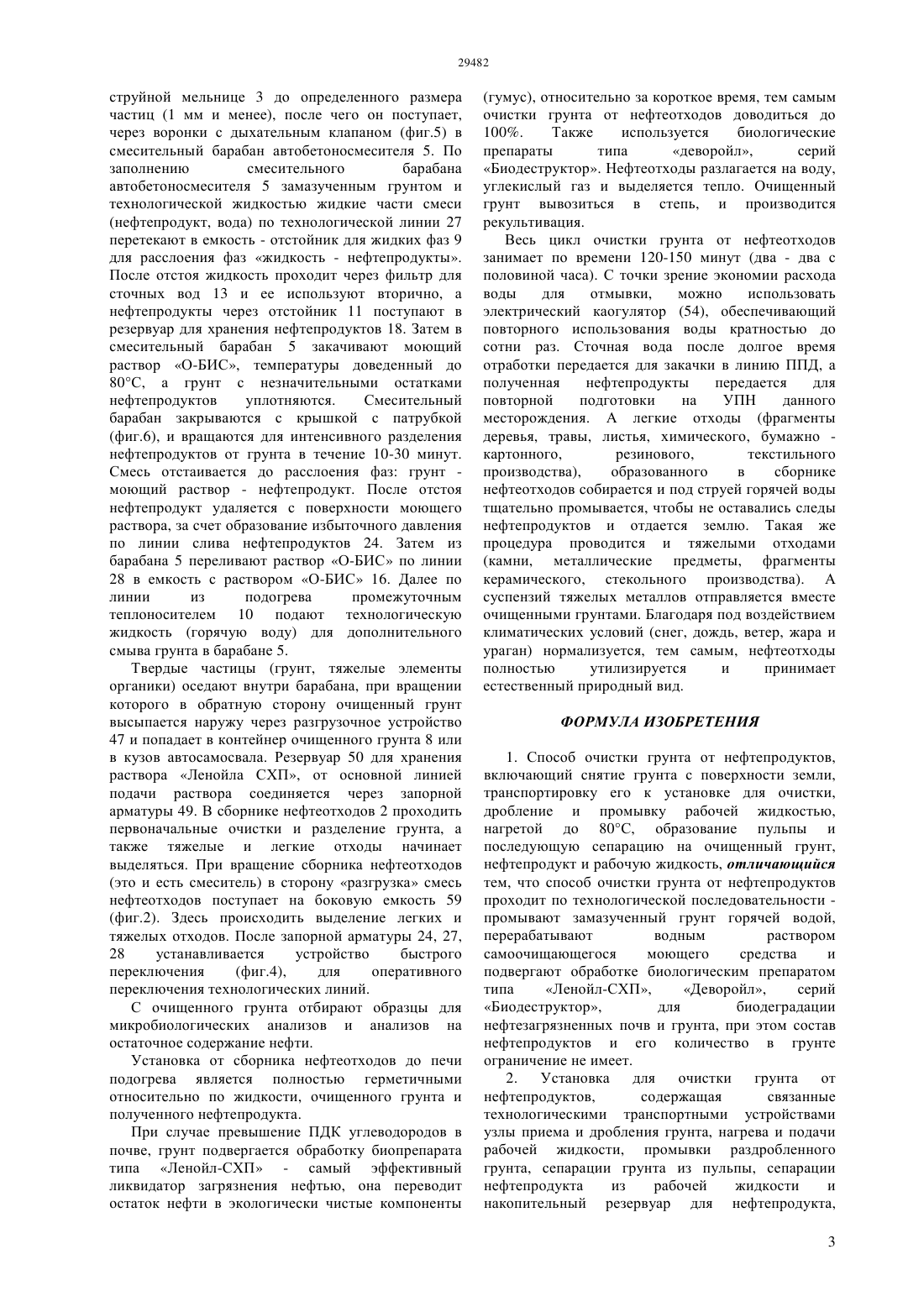

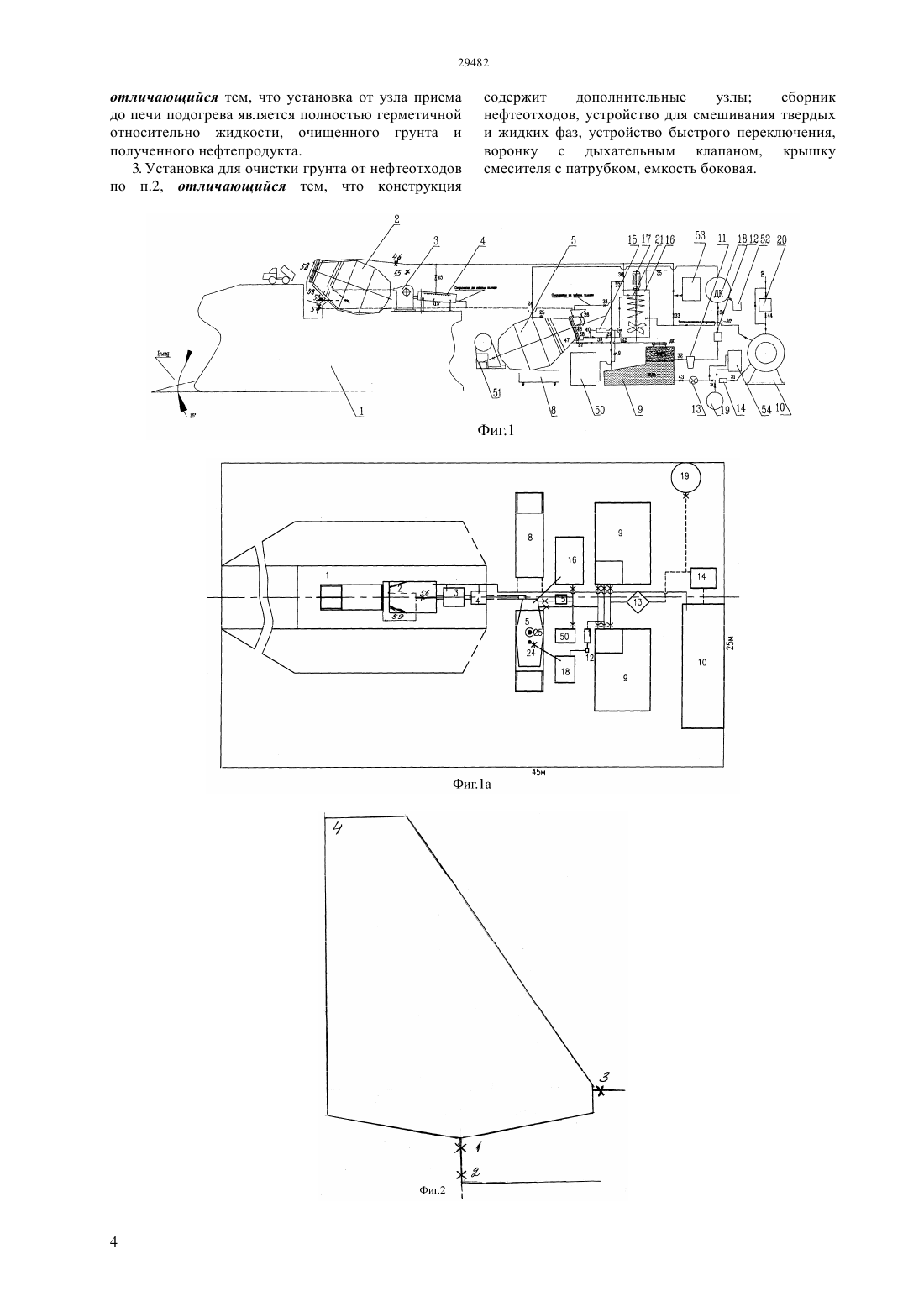

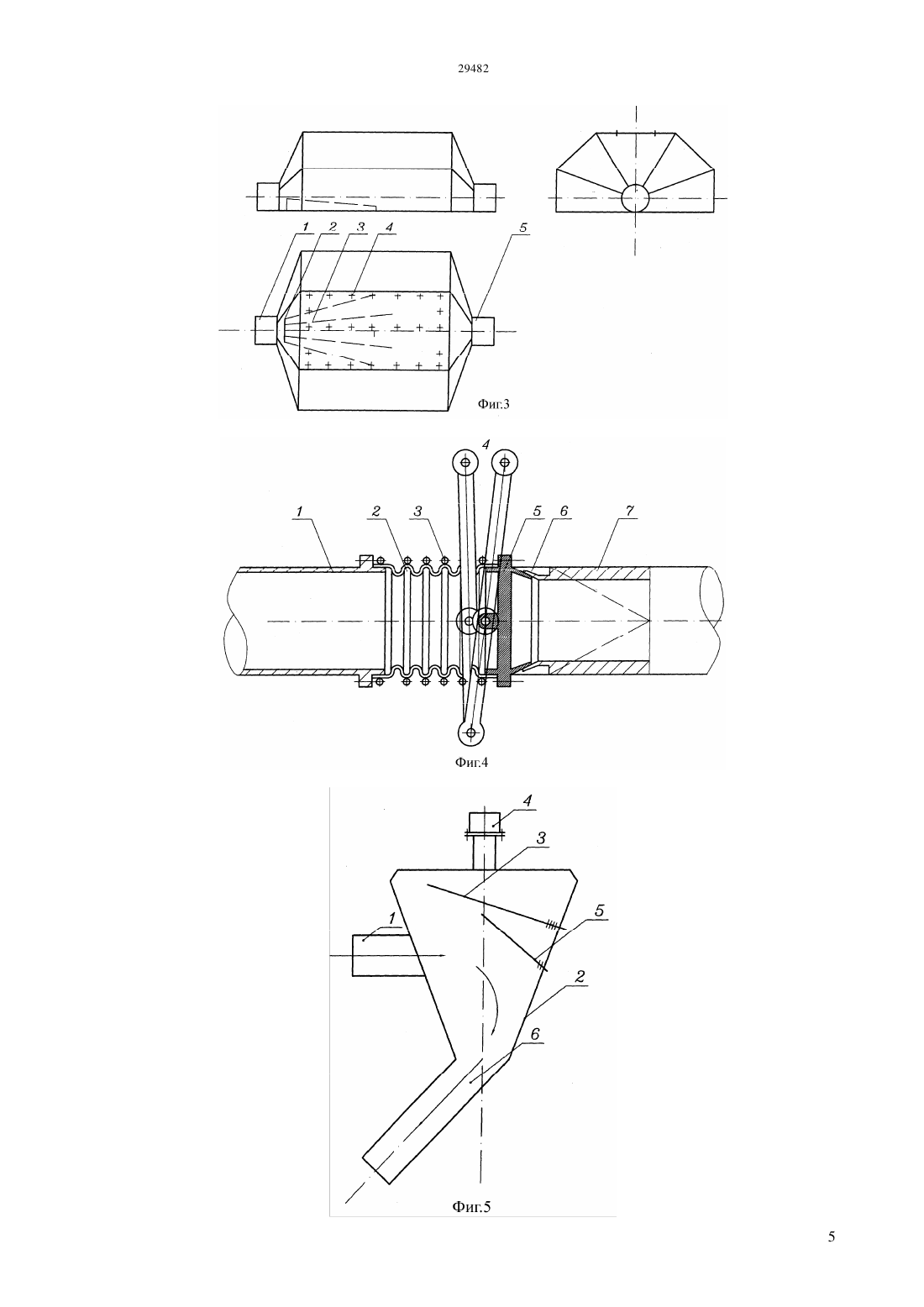

(51) 01 21/00 (2006.01) 09 1/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2012/0541.1 10.05.2012 15.01.2015, бюл. 1 Бесимбаев Абилхас 719217.03.2003 Бесимбаев А. Бизнес-ангелам по развитию инновационных технологии. 13.08.2011 г.(54) СПОСОБ ОЧИСТКИ ГРУНТА ОТ НЕФТЕПРОДУКТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к области нефтеперерабатывающей промышленности,в частности,используется при очистке и рекультивации замазученного грунта. Заявленный технический результат достигается тем, что в способе очистки грунта от нефтепродуктов, включающем снятие грунта с поверхности земли, транспортировку его к установке для очистки, дробление и промывку рабочей жидкостью, образование пульпы и последующее разделение на очищенный грунт,нефтепродукт и рабочую жидкость, остаток нефтепродуктов в растворе удаляют с помощью водного раствора самоочищающего технического моющего средства О-БИС, нагретого до 45-55 С,что позволяет осуществлять,бессточный,рециркуляционный режим обработки поверхностей. В случае превышения ПДК (предельно допустимая концентрация) углеводородов в почве, грунт подвергается обработке биопрепаратом типа Ленойл - СХП - самый эффективный ликвидатор загрязнения нефтью, который переводит остаток нефти в экологически чистые компоненты. Способ реализуется с помощью установки,содержащей связанные технологическими транспортными устройствами узлы приема и дробления грунта, нагрева и подачи рабочей жидкости и накопительный резервуар для нефтепродукта, в которой в качестве узла сепарации используют смесительный барабан автобетоносмесителя, снабженного двухзаходными лопастями. При этом все виды отходов с нефтепродуктами перерабатывают в одной установке, причем состав нефтепродуктов и его количество в грунте ограничения не имеют. Изобретение относится к области нефтеперерабатывающей промышленности,в частности,используется при очистке и рекультивации замазученного грунта. Известен способ очистки грунта от нефтепродуктов, заключающийся в снятии грунта с поверхности земли, транспортировке его к установке для очистки, промывке горячей жидкостью, сепарации нефти и очищенного грунта механическим воздействием на пульпу(предварительный патент РК 3386, класс Е 02 В 15/04, А 01 21/00,1996). Недостатком известного способа очистки грунта от нефтепродуктов является большая энергоемкость и малая производительность. Известен способ очистки грунта от нефтепродуктов, включающий снятие грунта с поверхности земли, транспортировку его к установке для очистки, дробление и промывку рабочей жидкостью, нагретой до 70-100 С и подаваемой в виде дождя, образование пульпы и последующую сепарацию на очищенный грунт,нефтепродукт и рабочую жидкость, причем,материал отстоя подвергают отжигу (Патент РК 7192, класс В 09 С 1/00,1998). Недостатком известного способа является большая энергоемкость и несоответствие международным требованиям в области охраны окружающей среды. Известна установка для реализации вышеупомянутого способа, содержащая связанные технологическими транспортными устройствами узел приема грунта и узел дробления грунта(фрезерно-струйная мельница, шнековая мельница или иная), узел нагрева и подачи рабочей жидкости,промывки раздробленного грунта, узел сепарации грунта из пульпы в виде вибрационного сита, узел сепарации нефтепродукта из рабочей жидкости и накопительный резервуар для нефтепродукта, и снабженная печью для отжига (Патент РК 7192,класс В 09 С 1/00, 1998). Основным недостатком известной установки является ее малая производительность, большая энергоемкость, сложность отбора грунта из отстойников, наличие грузоподъемного механизма и вибрационного сита, наличие печи для отжига. Задачей настоящего изобретения является разработка способа очистки грунта от нефтепродуктов и устройства для его осуществления в полном соответствии с требованиями Международных стандартов в области охраны окружающей среды (вода, земля,атмосфера, недра), позволяющие резко сократить количество нефтяных отходов,подлежащих захоронению, и затраты на их транспортировку использовать по назначению максимальное количество качественных нефтепродуктов,находящихся в донных отложениях и амбарах, при этом технологический процесс отмывки проходит по замкнутому циклу это исключает необходимость утилизации замазученной воды и нефтешламов, требующих размещения в очистных сооружениях или на специальных полигонах, что 2 приводит к снижению энерго и водопотребления при существенном уменьшении потребности в химикатах для производственных нужд. Заявленный технический результат достигается тем, что в способе очистки грунта от нефтепродуктов, включающем снятие грунта с поверхности земли, транспортировку его к установке для очистки, дробление и промывку рабочей жидкостью, образование пульпы и последующее разделение на очищенный грунт,нефтепродукт и рабочую жидкость, а остаток нефтепродуктов в растворе удаляют с помощью водного раствора самоочищающего технического моющего средства О-БИС, нагретого до 45-55 С,что позволяет осуществлять бессточный,рециркуляционный режим обработки поверхностей. Способ реализуется с помощью установки,содержащей связанные технологическими транспортными устройствами узлы приема и дробления грунта, нагрева и подачи рабочей жидкости, промывки раздробленного грунта,сепарации грунта из пульпы,сепарации нефтепродукта из рабочей жидкости и накопительный резервуар для нефтепродукта, в которой в качестве узла сепарации используют смесительный барабан автобетоносмесителя,снабженного двухзаходными лопастями. Способ очистки грунта от нефтепродуктов проходить строго технологической последовательности - промывка замазученного грунта горячей водой (80 С), переработка водным раствором самоочищающего моющего средства(СМС) и подвергается обработку биологического препарата. Снижение затрат на восстановление чистоты грунта достигается за счет упрощения схемы очистки и резкого снижения энергопотребления и водопотребления. После прохождения предложенной системы очистки грунт возвращается без потерь, с сохранением его качества и возможности для дальнейшего использования по назначению. Все отходы с нефтепродуктами (замазученный грунт, нефтяной и буровой шлам, отработанные масла, исторические загрязнение и весь янтарный список) перерабатывается в одной (в этой) установке. Состав нефтепродуктов и его количество в грунте ограничение не имеет. Предлагаемый способ реализуется посредством устройств, представленных на фиг.1 и фиг.1 а (вид сверху), в том числе с дополнительными узлами фиг.2, фиг.3, фиг.4, фиг.5, фиг.6. Установка расположена на платформе 1, и состоит из сборника нефтеотходов 2, с крышками,который подают смесь нефтеотходов на боковую емкость 59 (фиг.2) и по линий 56 во фрезерноструйную мельницу 3, одновременно по линий 46 поступает технологический жидкость. Далее смесь поступает в устройство для смешивания жидких и твердых фаз 4 (фиг.3), для интенсивного отмывания в процессе тепловой обработки 45. Продукт очистки загружают в определенном количестве в линию очистки установки и измельчают во фрезерно 29482 струйной мельнице 3 до определенного размера частиц (1 мм и менее), после чего он поступает,через воронки с дыхательным клапаном (фиг.5) в смесительный барабан автобетоносмесителя 5. По заполнению смесительного барабана автобетоносмесителя 5 замазученным грунтом и технологической жидкостью жидкие части смеси(нефтепродукт, вода) по технологической линии 27 перетекают в емкость - отстойник для жидких фаз 9 для расслоения фаз жидкость - нефтепродукты. После отстоя жидкость проходит через фильтр для сточных вод 13 и ее используют вторично, а нефтепродукты через отстойник 11 поступают в резервуар для хранения нефтепродуктов 18. Затем в смесительный барабан 5 закачивают моющий раствор О-БИС, температуры доведенный до 80 С, а грунт с незначительными остатками нефтепродуктов уплотняются. Смесительный барабан закрываются с крышкой с патрубкой(фиг.6), и вращаются для интенсивного разделения нефтепродуктов от грунта в течение 10-30 минут. Смесь отстаивается до расслоения фаз грунт моющий раствор - нефтепродукт. После отстоя нефтепродукт удаляется с поверхности моющего раствора, за счет образование избыточного давления по линии слива нефтепродуктов 24. Затем из барабана 5 переливают раствор О-БИС по линии 28 в емкость с раствором О-БИС 16. Далее по линии из подогрева промежуточным теплоносителем 10 подают технологическую жидкость (горячую воду) для дополнительного смыва грунта в барабане 5. Твердые частицы (грунт, тяжелые элементы органики) оседают внутри барабана, при вращении которого в обратную сторону очищенный грунт высыпается наружу через разгрузочное устройство 47 и попадает в контейнер очищенного грунта 8 или в кузов автосамосвала. Резервуар 50 для хранения раствора Ленойла СХП, от основной линией подачи раствора соединяется через запорной арматуры 49. В сборнике нефтеотходов 2 проходить первоначальные очистки и разделение грунта, а также тяжелые и легкие отходы начинает выделяться. При вращение сборника нефтеотходов(это и есть смеситель) в сторону разгрузка смесь нефтеотходов поступает на боковую емкость 59(фиг.2). Здесь происходить выделение легких и тяжелых отходов. После запорной арматуры 24, 27,28 устанавливается устройство быстрого переключения(фиг.4),для оперативного переключения технологических линий. С очищенного грунта отбирают образцы для микробиологических анализов и анализов на остаточное содержание нефти. Установка от сборника нефтеотходов до печи подогрева является полностью герметичными относительно по жидкости, очищенного грунта и полученного нефтепродукта. При случае превышение ПДК углеводородов в почве, грунт подвергается обработку биопрепарата типа Ленойл-СХП - самый эффективный ликвидатор загрязнения нефтью, она переводит остаток нефти в экологически чистые компоненты(гумус), относительно за короткое время, тем самым очистки грунта от нефтеотходов доводиться до 100. Также используется биологические препараты типа деворойл,серий Биодеструктор. Нефтеотходы разлагается на воду,углекислый газ и выделяется тепло. Очищенный грунт вывозиться в степь, и производится рекультивация. Весь цикл очистки грунта от нефтеотходов занимает по времени 120-150 минут (два - два с половиной часа). С точки зрение экономии расхода воды для отмывки,можно использовать электрический каогулятор (54), обеспечивающий повторного использования воды кратностью до сотни раз. Сточная вода после долгое время отработки передается для закачки в линию ППД, а полученная нефтепродукты передается для повторной подготовки на УПН данного месторождения. А легкие отходы (фрагменты деревья, травы, листья, химического, бумажно картонного,резинового,текстильного производства),образованного в сборнике нефтеотходов собирается и под струей горячей воды тщательно промывается, чтобы не оставались следы нефтепродуктов и отдается землю. Такая же процедура проводится и тяжелыми отходами(камни, металлические предметы, фрагменты керамического, стекольного производства). А суспензий тяжелых металлов отправляется вместе очищенными грунтами. Благодаря под воздействием климатических условий (снег, дождь, ветер, жара и ураган) нормализуется, тем самым, нефтеотходы полностью утилизируется и принимает естественный природный вид. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ очистки грунта от нефтепродуктов,включающий снятие грунта с поверхности земли,транспортировку его к установке для очистки,дробление и промывку рабочей жидкостью,нагретой до 80 С, образование пульпы и последующую сепарацию на очищенный грунт,нефтепродукт и рабочую жидкость, отличающийся тем, что способ очистки грунта от нефтепродуктов проходит по технологической последовательности промывают замазученный грунт горячей водой,перерабатывают водным раствором самоочищающегося моющего средства и подвергают обработке биологическим препаратом типа Ленойл-СХП,Деворойл,серий Биодеструктор,для биодеградации нефтезагрязненных почв и грунта, при этом состав нефтепродуктов и его количество в грунте ограничение не имеет. 2. Установка для очистки грунта от нефтепродуктов,содержащая связанные технологическими транспортными устройствами узлы приема и дробления грунта, нагрева и подачи рабочей жидкости, промывки раздробленного грунта, сепарации грунта из пульпы, сепарации нефтепродукта из рабочей жидкости и накопительный резервуар для нефтепродукта,3 отличающийся тем, что установка от узла приема до печи подогрева является полностью герметичной относительно жидкости, очищенного грунта и полученного нефтепродукта. 3. Установка для очистки грунта от нефтеотходов по п.2, отличающийся тем, что конструкция содержит дополнительные узлы сборник нефтеотходов, устройство для смешивания твердых и жидких фаз, устройство быстрого переключения,воронку с дыхательным клапаном, крышку смесителя с патрубком, емкость боковая.
