Устройство става ленточного конвейера

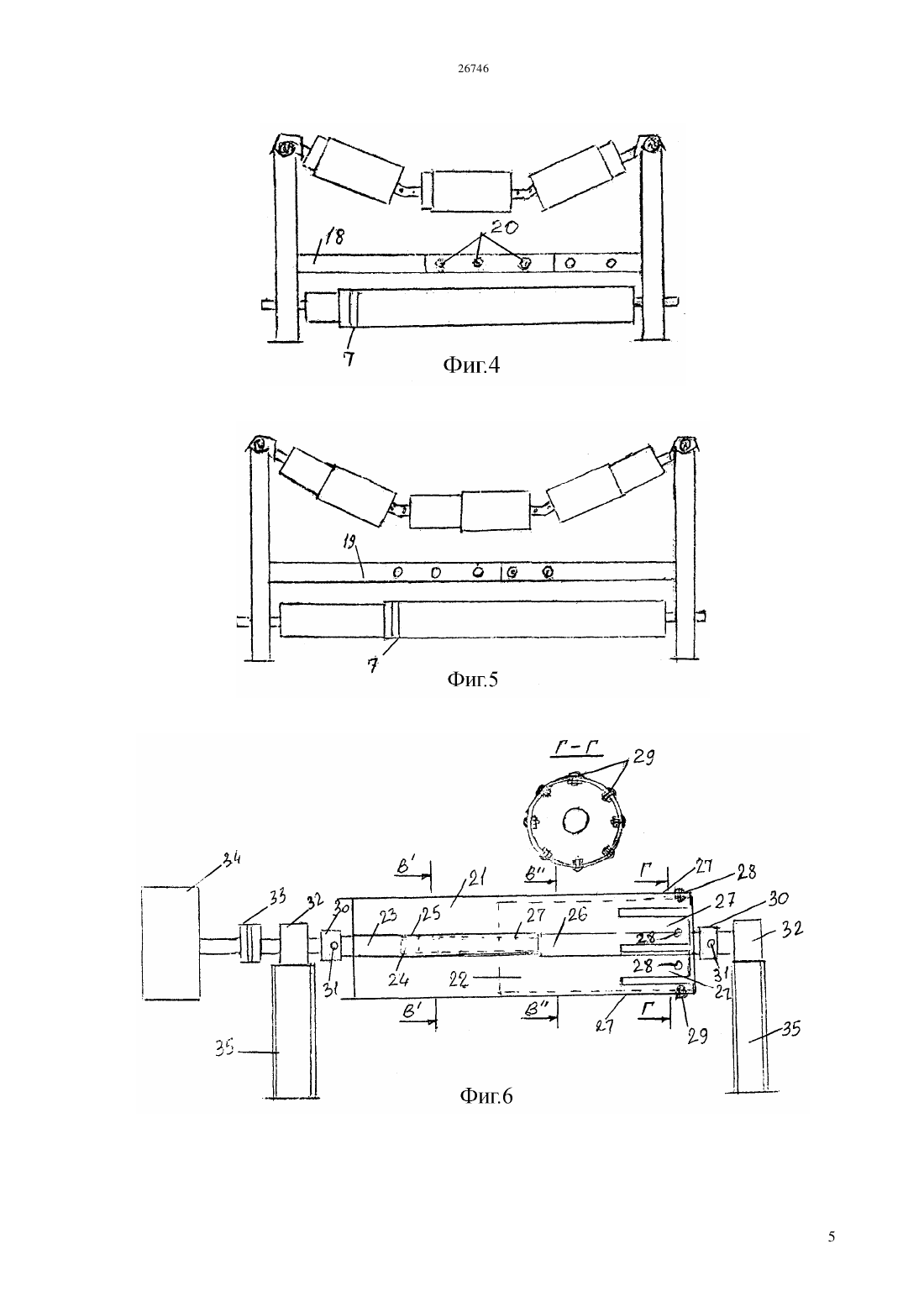

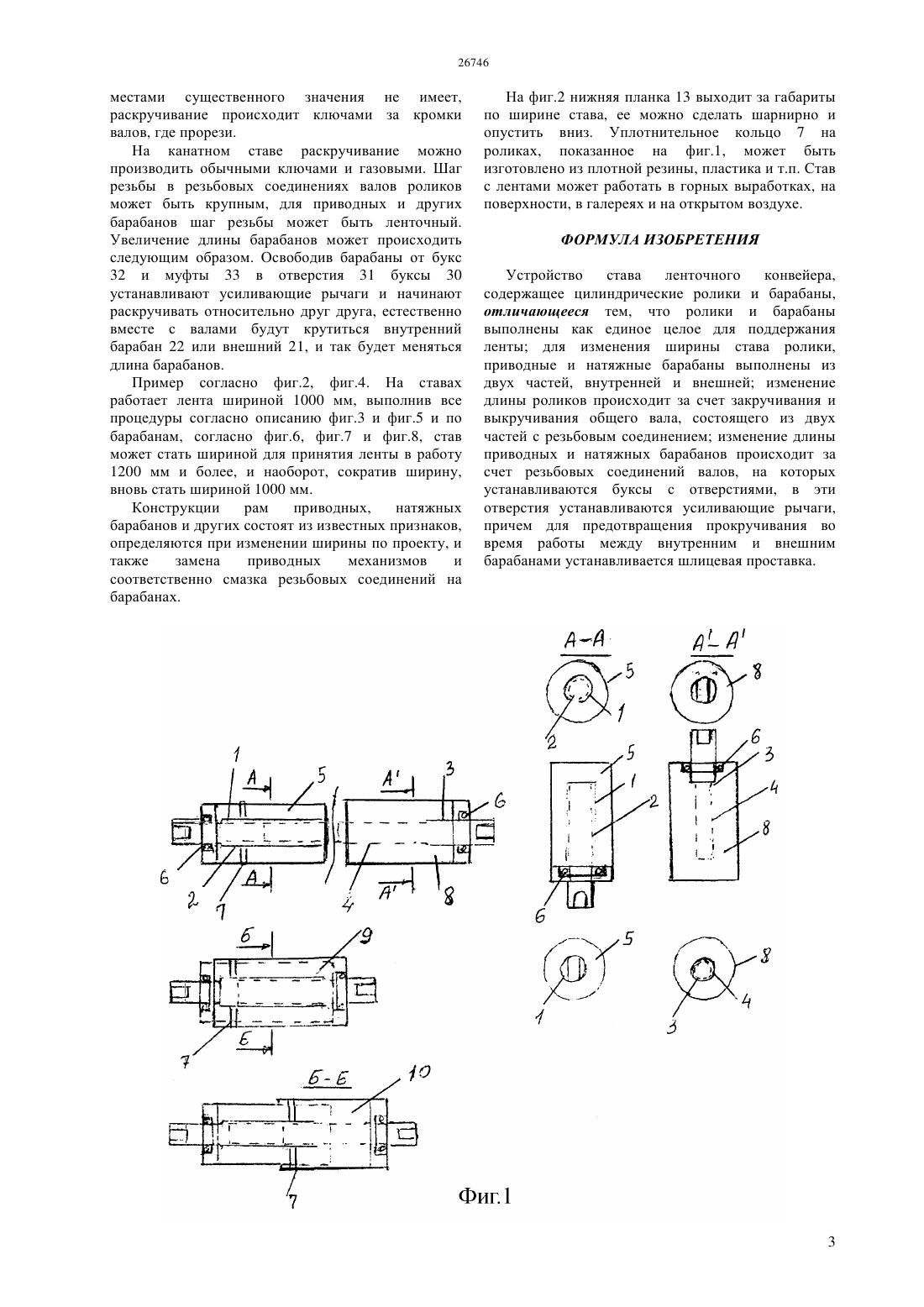

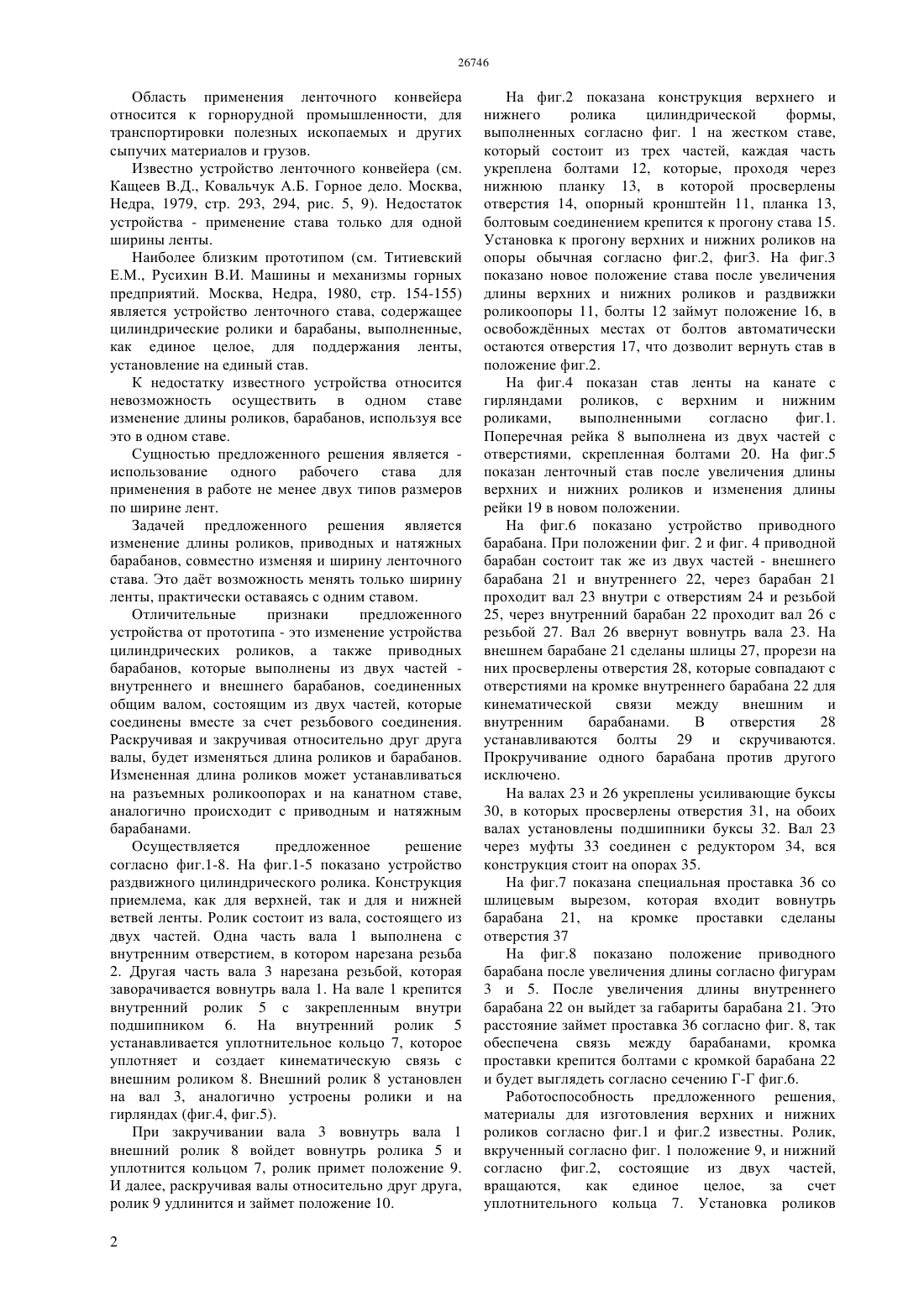

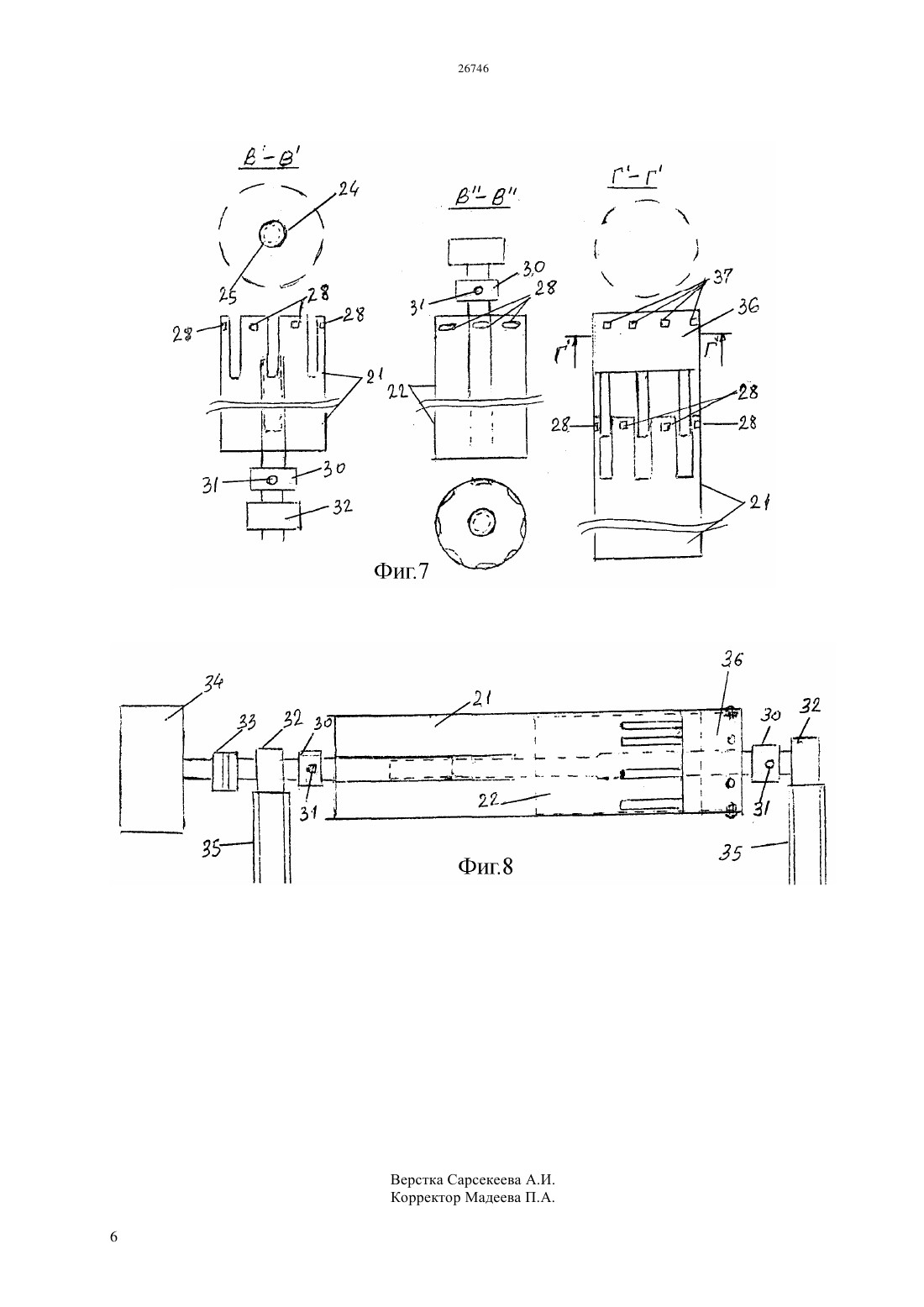

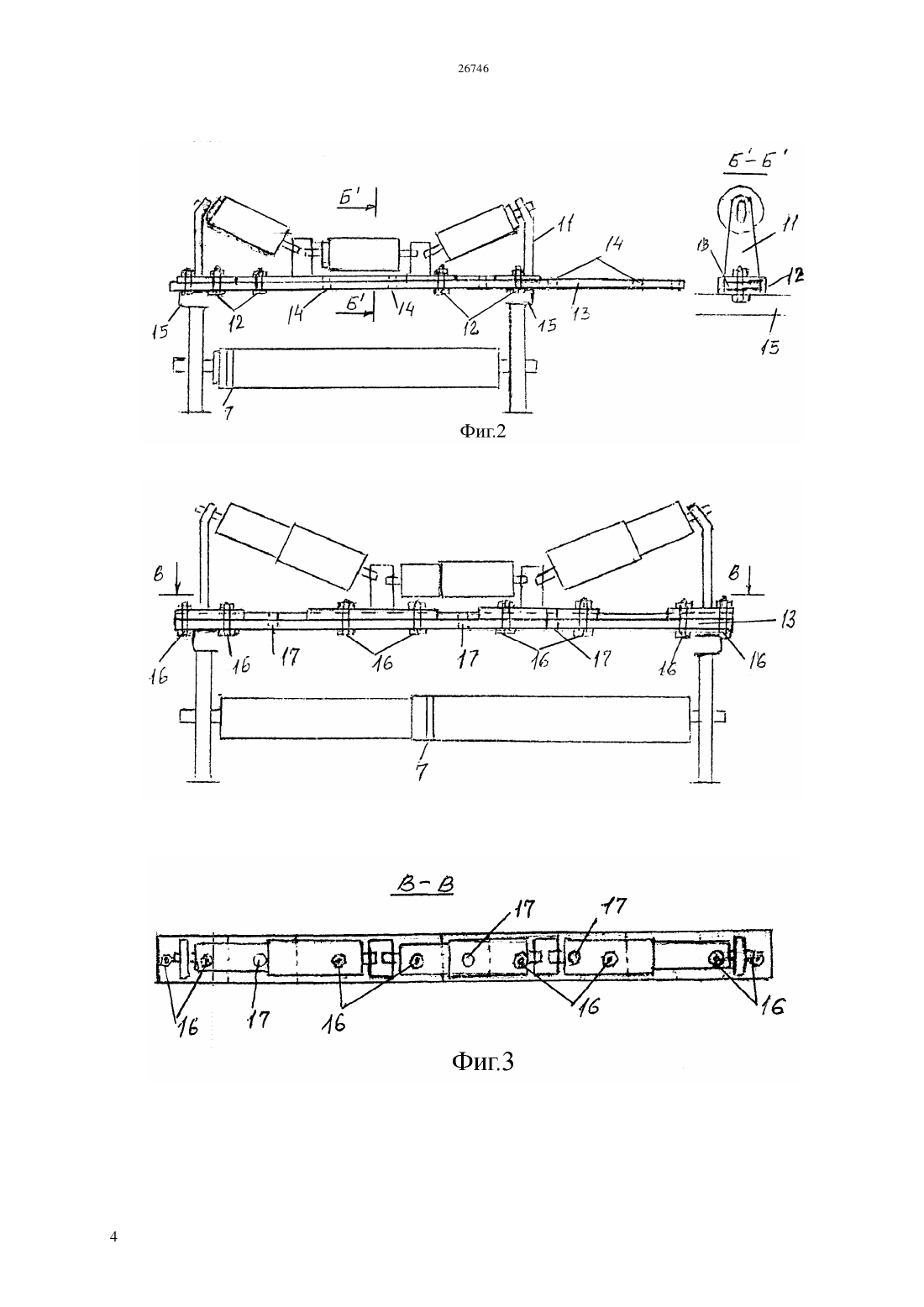

(51) 65 21/00 (2006.01) 65 39/18 (2006.01) 65 39/04 (2006.01) 21 13/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Задачей предложенного решения является изменение длины роликов, приводных и натяжных барабанов, совместно изменяя и ширину ленточного става. Это дат возможность менять только ширину ленты, практически оставаясь с одним ставом. Отличительные признаки предложенного устройства это изменение устройства цилиндрических роликов а также приводных барабанов, которые выполнены из двух частей внутреннего и внешнего барабанов, соединенных общим валом, состоящим из двух частей, которые соединены вместе за счет резьбового соединения. Раскручивая и закручивая относительно друг друга валы, будет изменяться длина роликов и барабанов. Измененная длина роликов может устанавливаться на разъемных роликоопорах и на канатном ставе,аналогично происходит с приводным и натяжным барабанами.(54) УСТРОЙСТВО СТАВА ЛЕНТОЧНОГО КОНВЕЙЕРА(57) Область применения ленточного конвейера относится к горнорудной промышленности, для транспортировки полезных ископаемых и других сыпучих материалов и грузов. Область применения ленточного конвейера относится к горнорудной промышленности, для транспортировки полезных ископаемых и других сыпучих материалов и грузов. Известно устройство ленточного конвейера (см. Кащеев В.Д., Ковальчук А.Б. Горное дело. Москва,Недра, 1979, стр. 293, 294, рис. 5, 9). Недостаток устройства - применение става только для одной ширины ленты. Наиболее близким прототипом (см. Титиевский Е.М., Русихин В.И. Машины и механизмы горных предприятий. Москва, Недра, 1980, стр. 154-155) является устройство ленточного става, содержащее цилиндрические ролики и барабаны, выполненные,как единое целое, для поддержания ленты,установление на единый став. К недостатку известного устройства относится невозможность осуществить в одном ставе изменение длины роликов, барабанов, используя все это в одном ставе. Сущностью предложенного решения является использование одного рабочего става для применения в работе не менее двух типов размеров по ширине лент. Задачей предложенного решения является изменение длины роликов, приводных и натяжных барабанов, совместно изменяя и ширину ленточного става. Это дат возможность менять только ширину ленты, практически оставаясь с одним ставом. Отличительные признаки предложенного устройства от прототипа - это изменение устройства цилиндрических роликов, а также приводных барабанов, которые выполнены из двух частей внутреннего и внешнего барабанов, соединенных общим валом, состоящим из двух частей, которые соединены вместе за счет резьбового соединения. Раскручивая и закручивая относительно друг друга валы, будет изменяться длина роликов и барабанов. Измененная длина роликов может устанавливаться на разъемных роликоопорах и на канатном ставе,аналогично происходит с приводным и натяжным барабанами. Осуществляется предложенное решение согласно фиг.1-8. На фиг.1-5 показано устройство раздвижного цилиндрического ролика. Конструкция приемлема, как для верхней, так и для и нижней ветвей ленты. Ролик состоит из вала, состоящего из двух частей. Одна часть вала 1 выполнена с внутренним отверстием, в котором нарезана резьба 2. Другая часть вала 3 нарезана резьбой, которая заворачивается вовнутрь вала 1. На вале 1 крепится внутренний ролик 5 с закрепленным внутри подшипником 6. На внутренний ролик 5 устанавливается уплотнительное кольцо 7, которое уплотняет и создает кинематическую связь с внешним роликом 8. Внешний ролик 8 установлен на вал 3, аналогично устроены ролики и на гирляндах (фиг.4, фиг.5). При закручивании вала 3 вовнутрь вала 1 внешний ролик 8 войдет вовнутрь ролика 5 и уплотнится кольцом 7, ролик примет положение 9. И далее, раскручивая валы относительно друг друга,ролик 9 удлинится и займет положение 10. 2 На фиг.2 показана конструкция верхнего и нижнего ролика цилиндрической формы,выполненных согласно фиг. 1 на жестком ставе,который состоит из трех частей, каждая часть укреплена болтами 12, которые, проходя через нижнюю планку 13, в которой просверлены отверстия 14, опорный кронштейн 11, планка 13,болтовым соединением крепится к прогону става 15. Установка к прогону верхних и нижних роликов на опоры обычная согласно фиг.2, фиг 3. На фиг.3 показано новое положение става после увеличения длины верхних и нижних роликов и раздвижки роликоопоры 11, болты 12 займут положение 16, в освобожднных местах от болтов автоматически остаются отверстия 17, что дозволит вернуть став в положение фиг.2. На фиг.4 показан став ленты на канате с гирляндами роликов, с верхним и нижним роликами,выполненными согласно фиг.1. Поперечная рейка 8 выполнена из двух частей с отверстиями, скрепленная болтами 20. На фиг.5 показан ленточный став после увеличения длины верхних и нижних роликов и изменения длины рейки 19 в новом положении. На фиг.6 показано устройство приводного барабана. При положении фиг. 2 и фиг. 4 приводной барабан состоит так же из двух частей - внешнего барабана 21 и внутреннего 22, через барабан 21 проходит вал 23 внутри с отверстиям 24 и резьбой 25, через внутренний барабан 22 проходит вал 26 с резьбой 27. Вал 26 ввернут вовнутрь вала 23. На внешнем барабане 21 сделаны шлицы 27, прорези на них просверлены отверстия 28, которые совпадают с отверстиями на кромке внутреннего барабана 22 для кинематической связи между внешним и внутренним барабанами. В отверстия 28 устанавливаются болты 29 и скручиваются. Прокручивание одного барабана против другого исключено. На валах 23 и 26 укреплены усиливающие буксы 30, в которых просверлены отверстия 31, на обоих валах установлены подшипники буксы 32. Вал 23 через муфты 33 соединен с редуктором 34, вся конструкция стоит на опорах 35. На фиг.7 показана специальная проставка 36 со шлицевым вырезом, которая входит вовнутрь барабана 21, на кромке проставки сделаны отверстия 37 На фиг.8 показано положение приводного барабана после увеличения длины согласно фигурам 3 и 5. После увеличения длины внутреннего барабана 22 он выйдет за габариты барабана 21. Это расстояние займет проставка 36 согласно фиг. 8, так обеспечена связь между барабанами, кромка проставки крепится болтами с кромкой барабана 22 и будет выглядеть согласно сечению Г-Г фиг.6. Работоспособность предложенного решения,материалы для изготовления верхних и нижних роликов согласно фиг.1 и фиг.2 известны. Ролик,вкрученный согласно фиг. 1 положение 9, и нижний согласно фиг.2, состоящие из двух частей,вращаются,как единое целое,за счет уплотнительного кольца 7. Установка роликов местами существенного значения не имеет,раскручивание происходит ключами за кромки валов, где прорези. На канатном ставе раскручивание можно производить обычными ключами и газовыми. Шаг резьбы в резьбовых соединениях валов роликов может быть крупным, для приводных и других барабанов шаг резьбы может быть ленточный. Увеличение длины барабанов может происходить следующим образом. Освободив барабаны от букс 32 и муфты 33 в отверстия 31 буксы 30 устанавливают усиливающие рычаги и начинают раскручивать относительно друг друга, естественно вместе с валами будут крутиться внутренний барабан 22 или внешний 21, и так будет меняться длина барабанов. Пример согласно фиг.2, фиг.4. На ставах работает лента шириной 1000 мм, выполнив все процедуры согласно описанию фиг.3 и фиг.5 и по барабанам, согласно фиг.6, фиг.7 и фиг.8, став может стать шириной для принятия ленты в работу 1200 мм и более, и наоборот, сократив ширину,вновь стать шириной 1000 мм. Конструкции рам приводных,натяжных барабанов и других состоят из известных признаков,определяются при изменении ширины по проекту, и также замена приводных механизмов и соответственно смазка резьбовых соединений на барабанах. На фиг.2 нижняя планка 13 выходит за габариты по ширине става, ее можно сделать шарнирно и опустить вниз. Уплотнительное кольцо 7 на роликах, показанное на фиг.1, может быть изготовлено из плотной резины, пластика и т.п. Став с лентами может работать в горных выработках, на поверхности, в галереях и на открытом воздухе. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство става ленточного конвейера,содержащее цилиндрические ролики и барабаны,отличающееся тем, что ролики и барабаны выполнены как единое целое для поддержания ленты для изменения ширины става ролики,приводные и натяжные барабаны выполнены из двух частей, внутренней и внешней изменение длины роликов происходит за счет закручивания и выкручивания общего вала, состоящего из двух частей с резьбовым соединением изменение длины приводных и натяжных барабанов происходит за счет резьбовых соединений валов, на которых устанавливаются буксы с отверстиями, в эти отверстия устанавливаются усиливающие рычаги,причем для предотвращения прокручивания во время работы между внутренним и внешним барабанами устанавливается шлицевая проставка.
