Сельскохозяйственная машина (варианты)

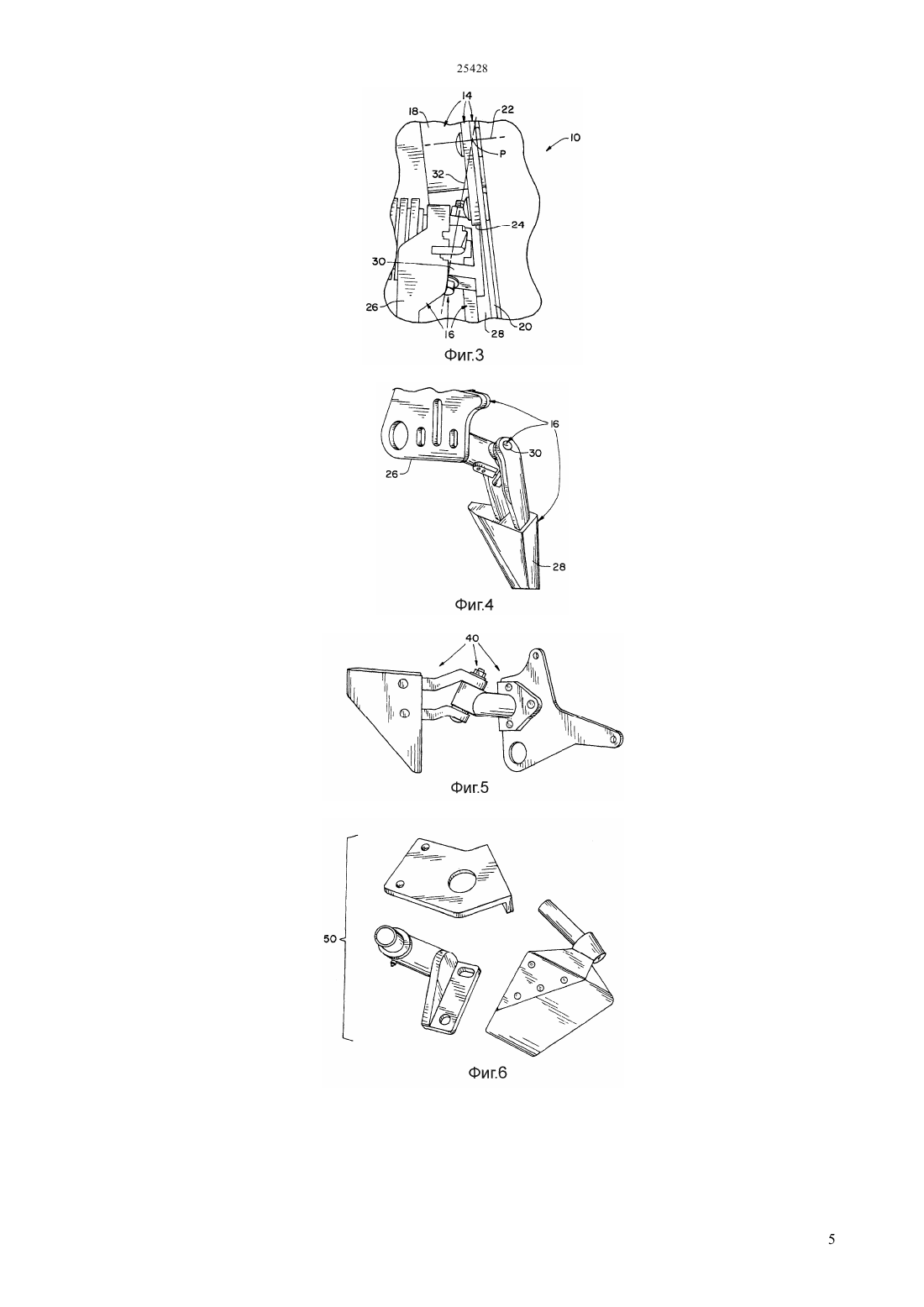

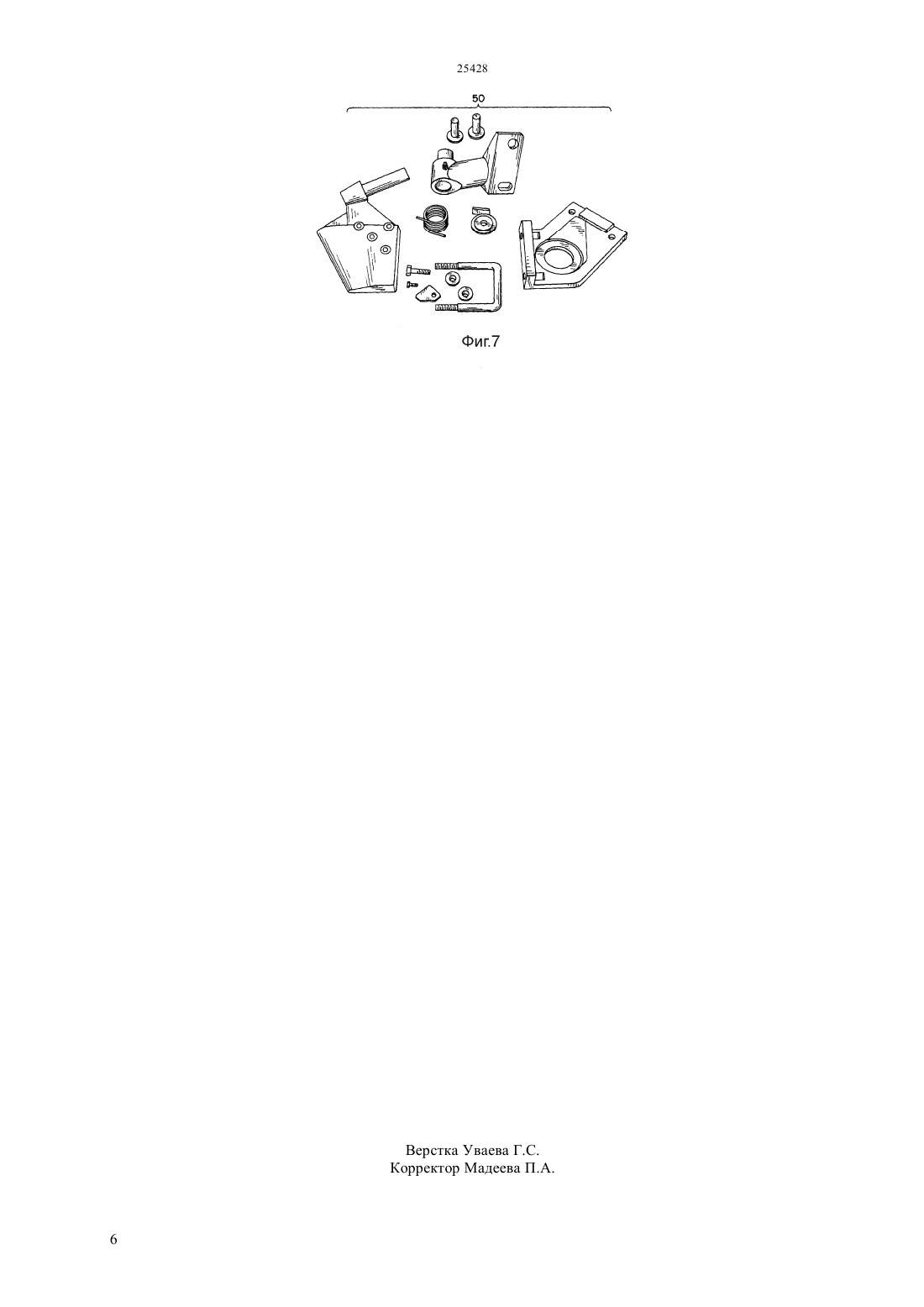

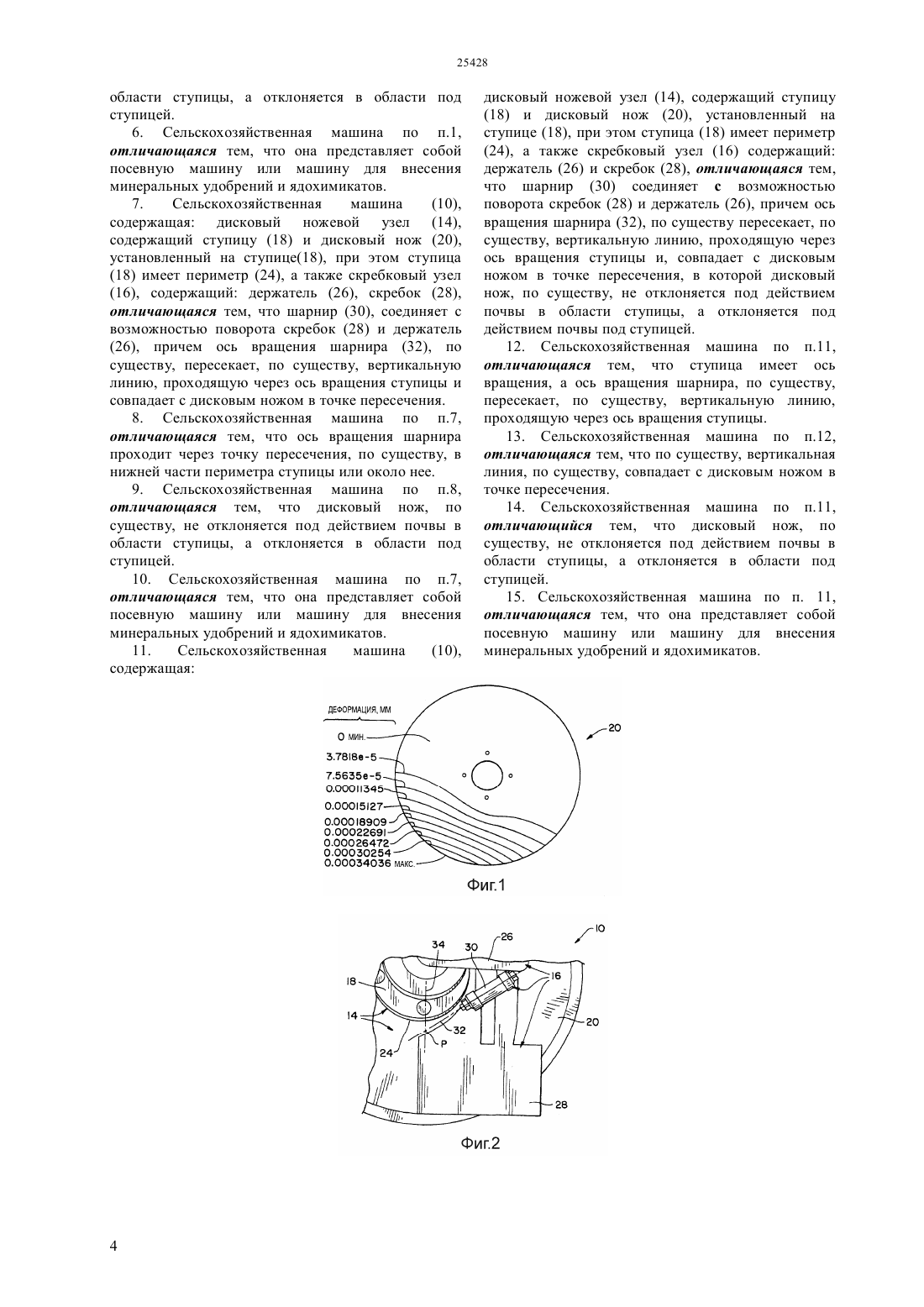

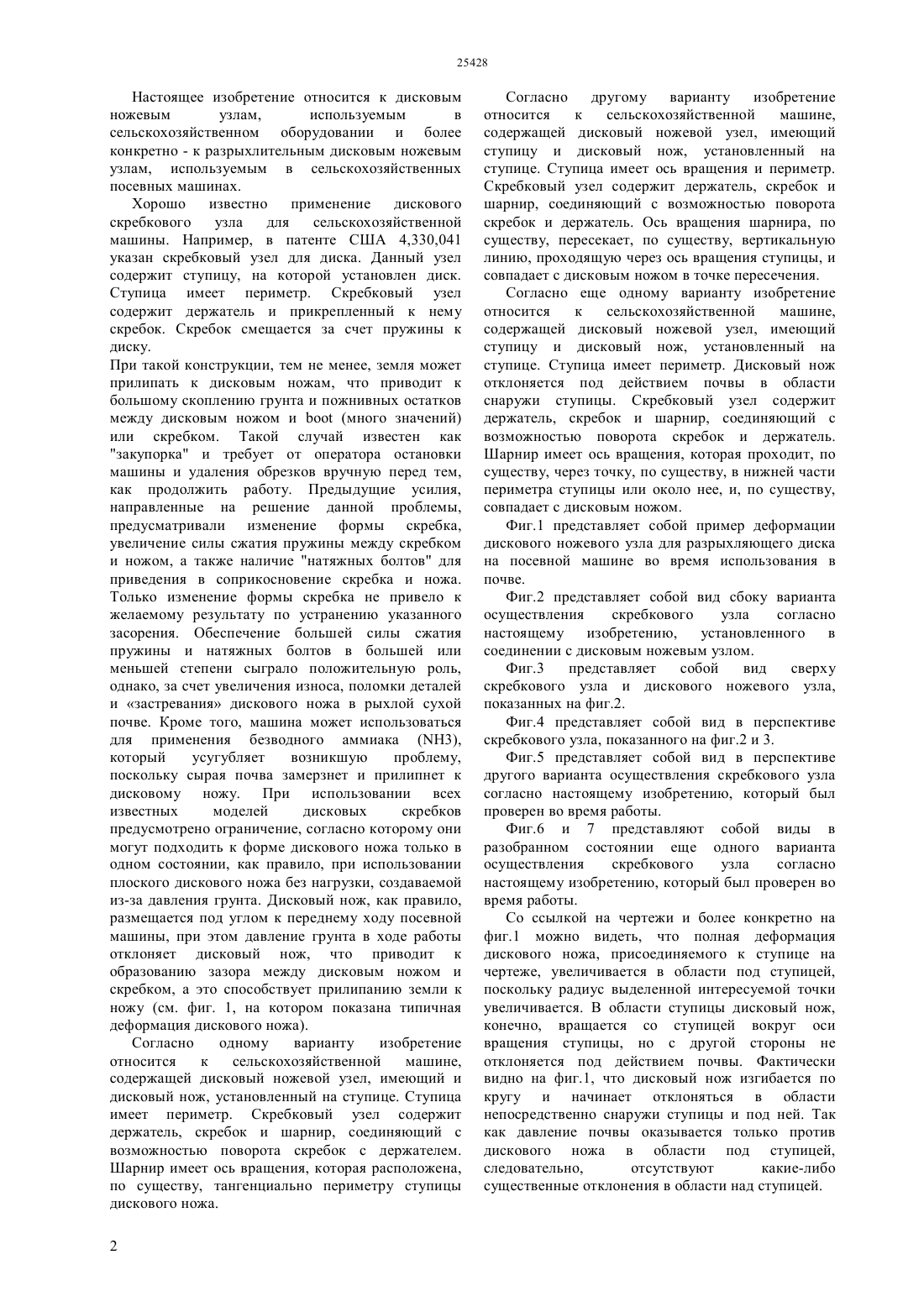

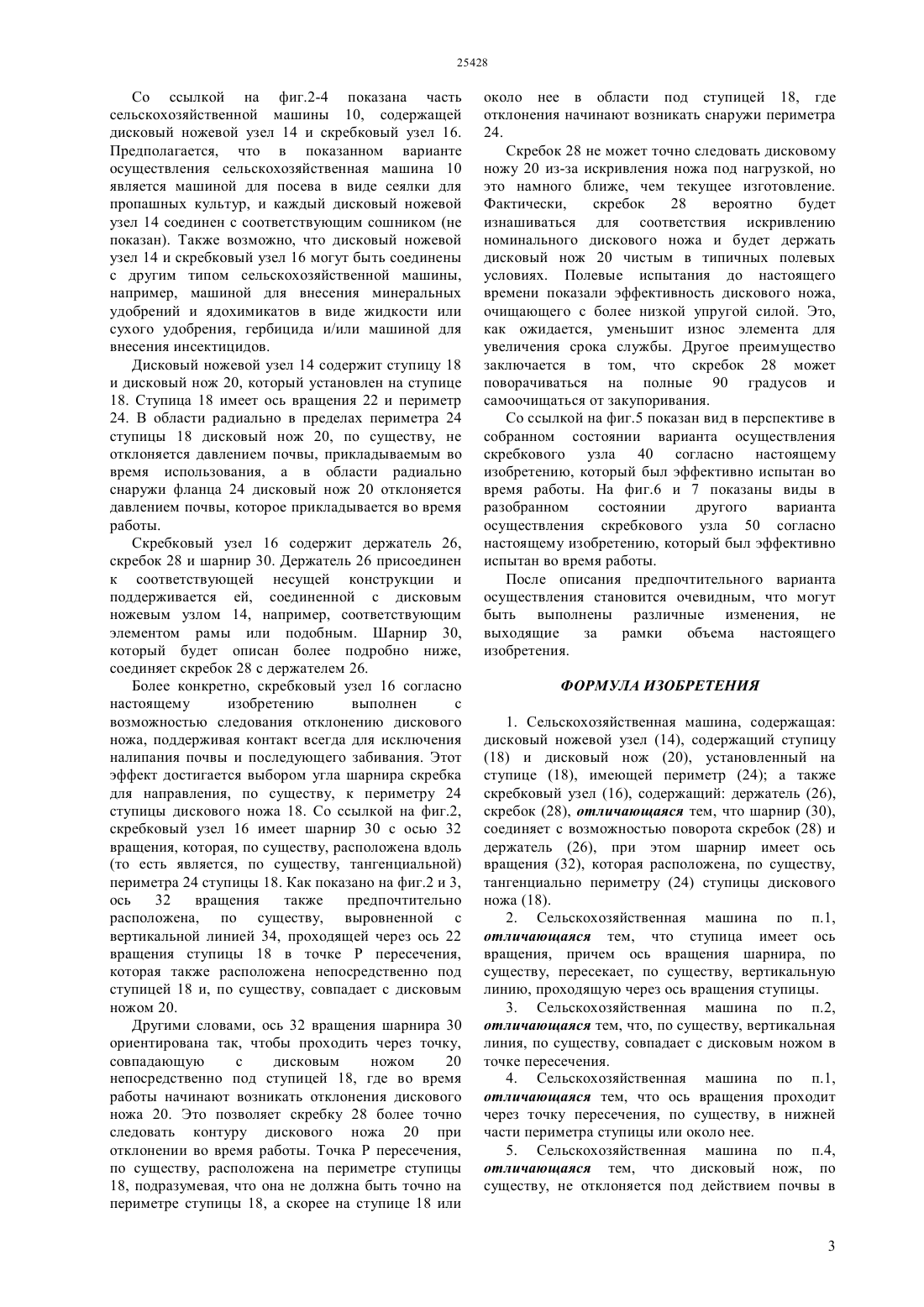

(51) 01 15/16 (2006.01) 01 23/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Михаэль Е. ФристадДиир энд КомпаниЮрчак Лариса Сергеевна 4330041 , 19823261411 , 19662299072 1, 20004333535 , 1982(57) Сельскохозяйственная машина содержит дисковый ножевой узел, имеющий ступицу и дисковый нож, установленный на ступице. Ступица имеет периметр. Дисковый нож отклоняется под действием почвы в области снаружи ступицы. Скребковый узел содержит держатель, скребок и шарнир, соединяющий с возможностью поворота скребок и держатель. Шарнир имеет ось вращения,которая проходит через точку, по существу, в нижней части периметра ступицы или около нее и,по существу, совпадает с дисковым ножом. Настоящее изобретение относится к дисковым ножевым узлам,используемым в сельскохозяйственном оборудовании и более конкретно - к разрыхлительным дисковым ножевым узлам, используемым в сельскохозяйственных посевных машинах. Хорошо известно применение дискового скребкового узла для сельскохозяйственной машины. Например, в патенте США 4,330,041 указан скребковый узел для диска. Данный узел содержит ступицу, на которой установлен диск. Ступица имеет периметр. Скребковый узел содержит держатель и прикрепленный к нему скребок. Скребок смещается за счет пружины к диску. При такой конструкции, тем не менее, земля может прилипать к дисковым ножам, что приводит к большому скоплению грунта и пожнивных остатков между дисковым ножом и(много значений) или скребком. Такой случай известен как закупорка и требует от оператора остановки машины и удаления обрезков вручную перед тем,как продолжить работу. Предыдущие усилия,направленные на решение данной проблемы,предусматривали изменение формы скребка,увеличение силы сжатия пружины между скребком и ножом, а также наличие натяжных болтов для приведения в соприкосновение скребка и ножа. Только изменение формы скребка не привело к желаемому результату по устранению указанного засорения. Обеспечение большей силы сжатия пружины и натяжных болтов в большей или меньшей степени сыграло положительную роль,однако, за счет увеличения износа, поломки деталей и застревания дискового ножа в рыхлой сухой почве. Кроме того, машина может использоваться для применения безводного аммиака (3),который усугубляет возникшую проблему,поскольку сырая почва замерзнет и прилипнет к дисковому ножу. При использовании всех известных моделей дисковых скребков предусмотрено ограничение, согласно которому они могут подходить к форме дискового ножа только в одном состоянии, как правило, при использовании плоского дискового ножа без нагрузки, создаваемой из-за давления грунта. Дисковый нож, как правило,размещается под углом к переднему ходу посевной машины, при этом давление грунта в ходе работы отклоняет дисковый нож, что приводит к образованию зазора между дисковым ножом и скребком, а это способствует прилипанию земли к ножу (см. фиг. 1, на котором показана типичная деформация дискового ножа). Согласно одному варианту изобретение относится к сельскохозяйственной машине,содержащей дисковый ножевой узел, имеющий и дисковый нож, установленный на ступице. Ступица имеет периметр. Скребковый узел содержит держатель, скребок и шарнир, соединяющий с возможностью поворота скребок с держателем. Шарнир имеет ось вращения, которая расположена,по существу, тангенциально периметру ступицы дискового ножа. 2 Согласно другому варианту изобретение относится к сельскохозяйственной машине,содержащей дисковый ножевой узел, имеющий ступицу и дисковый нож, установленный на ступице. Ступица имеет ось вращения и периметр. Скребковый узел содержит держатель, скребок и шарнир, соединяющий с возможностью поворота скребок и держатель. Ось вращения шарнира, по существу, пересекает, по существу, вертикальную линию, проходящую через ось вращения ступицы, и совпадает с дисковым ножом в точке пересечения. Согласно еще одному варианту изобретение относится к сельскохозяйственной машине,содержащей дисковый ножевой узел, имеющий ступицу и дисковый нож, установленный на ступице. Ступица имеет периметр. Дисковый нож отклоняется под действием почвы в области снаружи ступицы. Скребковый узел содержит держатель, скребок и шарнир, соединяющий с возможностью поворота скребок и держатель. Шарнир имеет ось вращения, которая проходит, по существу, через точку, по существу, в нижней части периметра ступицы или около нее, и, по существу,совпадает с дисковым ножом. Фиг.1 представляет собой пример деформации дискового ножевого узла для разрыхляющего диска на посевной машине во время использования в почве. Фиг.2 представляет собой вид сбоку варианта осуществления скребкового узла согласно настоящему изобретению,установленного в соединении с дисковым ножевым узлом. Фиг.3 представляет собой вид сверху скребкового узла и дискового ножевого узла,показанных на фиг.2. Фиг.4 представляет собой вид в перспективе скребкового узла, показанного на фиг.2 и 3. Фиг.5 представляет собой вид в перспективе другого варианта осуществления скребкового узла согласно настоящему изобретению, который был проверен во время работы. Фиг.6 и 7 представляют собой виды в разобранном состоянии еще одного варианта осуществления скребкового узла согласно настоящему изобретению, который был проверен во время работы. Со ссылкой на чертежи и более конкретно на фиг.1 можно видеть, что полная деформация дискового ножа, присоединяемого к ступице на чертеже, увеличивается в области под ступицей,поскольку радиус выделенной интересуемой точки увеличивается. В области ступицы дисковый нож,конечно, вращается со ступицей вокруг оси вращения ступицы, но с другой стороны не отклоняется под действием почвы. Фактически видно на фиг.1, что дисковый нож изгибается по кругу и начинает отклоняться в области непосредственно снаружи ступицы и под ней. Так как давление почвы оказывается только против дискового ножа в области под ступицей,следовательно,отсутствуют какие-либо существенные отклонения в области над ступицей. Со ссылкой на фиг.2-4 показана часть сельскохозяйственной машины 10, содержащей дисковый ножевой узел 14 и скребковый узел 16. Предполагается, что в показанном варианте осуществления сельскохозяйственная машина 10 является машиной для посева в виде сеялки для пропашных культур, и каждый дисковый ножевой узел 14 соединен с соответствующим сошником (не показан). Также возможно, что дисковый ножевой узел 14 и скребковый узел 16 могут быть соединены с другим типом сельскохозяйственной машины,например, машиной для внесения минеральных удобрений и ядохимикатов в виде жидкости или сухого удобрения, гербицида и/или машиной для внесения инсектицидов. Дисковый ножевой узел 14 содержит ступицу 18 и дисковый нож 20, который установлен на ступице 18. Ступица 18 имеет ось вращения 22 и периметр 24. В области радиально в пределах периметра 24 ступицы 18 дисковый нож 20, по существу, не отклоняется давлением почвы, прикладываемым во время использования, а в области радиально снаружи фланца 24 дисковый нож 20 отклоняется давлением почвы, которое прикладывается во время работы. Скребковый узел 16 содержит держатель 26,скребок 28 и шарнир 30. Держатель 26 присоединен к соответствующей несущей конструкции и поддерживается ей, соединенной с дисковым ножевым узлом 14, например, соответствующим элементом рамы или подобным. Шарнир 30,который будет описан более подробно ниже,соединяет скребок 28 с держателем 26. Более конкретно, скребковый узел 16 согласно настоящему изобретению выполнен с возможностью следования отклонению дискового ножа, поддерживая контакт всегда для исключения налипания почвы и последующего забивания. Этот эффект достигается выбором угла шарнира скребка для направления, по существу, к периметру 24 ступицы дискового ножа 18. Со ссылкой на фиг.2,скребковый узел 16 имеет шарнир 30 с осью 32 вращения, которая, по существу, расположена вдоль(то есть является, по существу, тангенциальной) периметра 24 ступицы 18. Как показано на фиг.2 и 3,ось 32 вращения также предпочтительно расположена, по существу, выровненной с вертикальной линией 34, проходящей через ось 22 вращения ступицы 18 в точкепересечения,которая также расположена непосредственно под ступицей 18 и, по существу, совпадает с дисковым ножом 20. Другими словами, ось 32 вращения шарнира 30 ориентирована так, чтобы проходить через точку,совпадающую с дисковым ножом 20 непосредственно под ступицей 18, где во время работы начинают возникать отклонения дискового ножа 20. Это позволяет скребку 28 более точно следовать контуру дискового ножа 20 при отклонении во время работы. Точка Р пересечения,по существу, расположена на периметре ступицы 18, подразумевая, что она не должна быть точно на периметре ступицы 18, а скорее на ступице 18 или около нее в области под ступицей 18, где отклонения начинают возникать снаружи периметра 24. Скребок 28 не может точно следовать дисковому ножу 20 из-за искривления ножа под нагрузкой, но это намного ближе, чем текущее изготовление. Фактически,скребок 28 вероятно будет изнашиваться для соответствия искривлению номинального дискового ножа и будет держать дисковый нож 20 чистым в типичных полевых условиях. Полевые испытания до настоящего времени показали эффективность дискового ножа,очищающего с более низкой упругой силой. Это,как ожидается, уменьшит износ элемента для увеличения срока службы. Другое преимущество заключается в том, что скребок 28 может поворачиваться на полные 90 градусов и самоочищаться от закупоривания. Со ссылкой на фиг.5 показан вид в перспективе в собранном состоянии варианта осуществления скребкового узла 40 согласно настоящему изобретению, который был эффективно испытан во время работы. На фиг.6 и 7 показаны виды в разобранном состоянии другого варианта осуществления скребкового узла 50 согласно настоящему изобретению, который был эффективно испытан во время работы. После описания предпочтительного варианта осуществления становится очевидным, что могут быть выполнены различные изменения, не выходящие за рамки объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сельскохозяйственная машина, содержащая дисковый ножевой узел (14), содержащий ступицу(18) и дисковый нож (20), установленный на ступице (18), имеющей периметр (24) а также скребковый узел (16), содержащий держатель (26),скребок (28), отличающаяся тем, что шарнир (30),соединяет с возможностью поворота скребок (28) и держатель (26), при этом шарнир имеет ось вращения (32), которая расположена, по существу,тангенциально периметру (24) ступицы дискового ножа (18). 2. Сельскохозяйственная машина по п.1,отличающаяся тем, что ступица имеет ось вращения, причем ось вращения шарнира, по существу, пересекает, по существу, вертикальную линию, проходящую через ось вращения ступицы. 3. Сельскохозяйственная машина по п.2,отличающаяся тем, что, по существу, вертикальная линия, по существу, совпадает с дисковым ножом в точке пересечения. 4. Сельскохозяйственная машина по п.1,отличающаяся тем, что ось вращения проходит через точку пересечения, по существу, в нижней части периметра ступицы или около нее. 5. Сельскохозяйственная машина по п.4,отличающаяся тем, что дисковый нож, по существу, не отклоняется под действием почвы в области ступицы, а отклоняется в области под ступицей. 6. Сельскохозяйственная машина по п.1,отличающаяся тем, что она представляет собой посевную машину или машину для внесения минеральных удобрений и ядохимикатов. 7. Сельскохозяйственная машина(10),содержащая дисковый ножевой узел (14),содержащий ступицу (18) и дисковый нож (20),установленный на ступице(18), при этом ступица(16), содержащий держатель (26), скребок (28),отличающаяся тем, что шарнир (30), соединяет с возможностью поворота скребок (28) и держатель(26), причем ось вращения шарнира (32), по существу, пересекает, по существу, вертикальную линию, проходящую через ось вращения ступицы и совпадает с дисковым ножом в точке пересечения. 8. Сельскохозяйственная машина по п.7,отличающаяся тем, что ось вращения шарнира проходит через точку пересечения, по существу, в нижней части периметра ступицы или около нее. 9. Сельскохозяйственная машина по п.8,отличающаяся тем, что дисковый нож, по существу, не отклоняется под действием почвы в области ступицы, а отклоняется в области под ступицей. 10. Сельскохозяйственная машина по п.7,отличающаяся тем, что она представляет собой посевную машину или машину для внесения минеральных удобрений и ядохимикатов. 11. Сельскохозяйственная машина дисковый ножевой узел (14), содержащий ступицу(18) и дисковый нож (20), установленный на ступице (18), при этом ступица (18) имеет периметр(24), а также скребковый узел (16) содержащий держатель (26) и скребок (28), отличающаяся тем,что шарнир (30) соединяет с возможностью поворота скребок (28) и держатель (26), причем ось вращения шарнира (32), по существу пересекает, по существу, вертикальную линию, проходящую через ось вращения ступицы и, совпадает с дисковым ножом в точке пересечения, в которой дисковый нож, по существу, не отклоняется под действием почвы в области ступицы, а отклоняется под действием почвы под ступицей. 12. Сельскохозяйственная машина по п.11,отличающаяся тем, что ступица имеет ось вращения, а ось вращения шарнира, по существу,пересекает, по существу, вертикальную линию,проходящую через ось вращения ступицы. 13. Сельскохозяйственная машина по п.12,отличающаяся тем, что по существу, вертикальная линия, по существу, совпадает с дисковым ножом в точке пересечения. 14. Сельскохозяйственная машина по п.11,отличающийся тем, что дисковый нож, по существу, не отклоняется под действием почвы в области ступицы, а отклоняется в области под ступицей. 15. Сельскохозяйственная машина по п. 11,отличающаяся тем, что она представляет собой посевную машину или машину для внесения минеральных удобрений и ядохимикатов.
