Устройство ножа для закрепления на спинке ножа узла режущего аппарата, узел режущего аппарата с возвратно-поступательного движением для использования на сельскохозяйственной машине и сельскохозяйственная машина

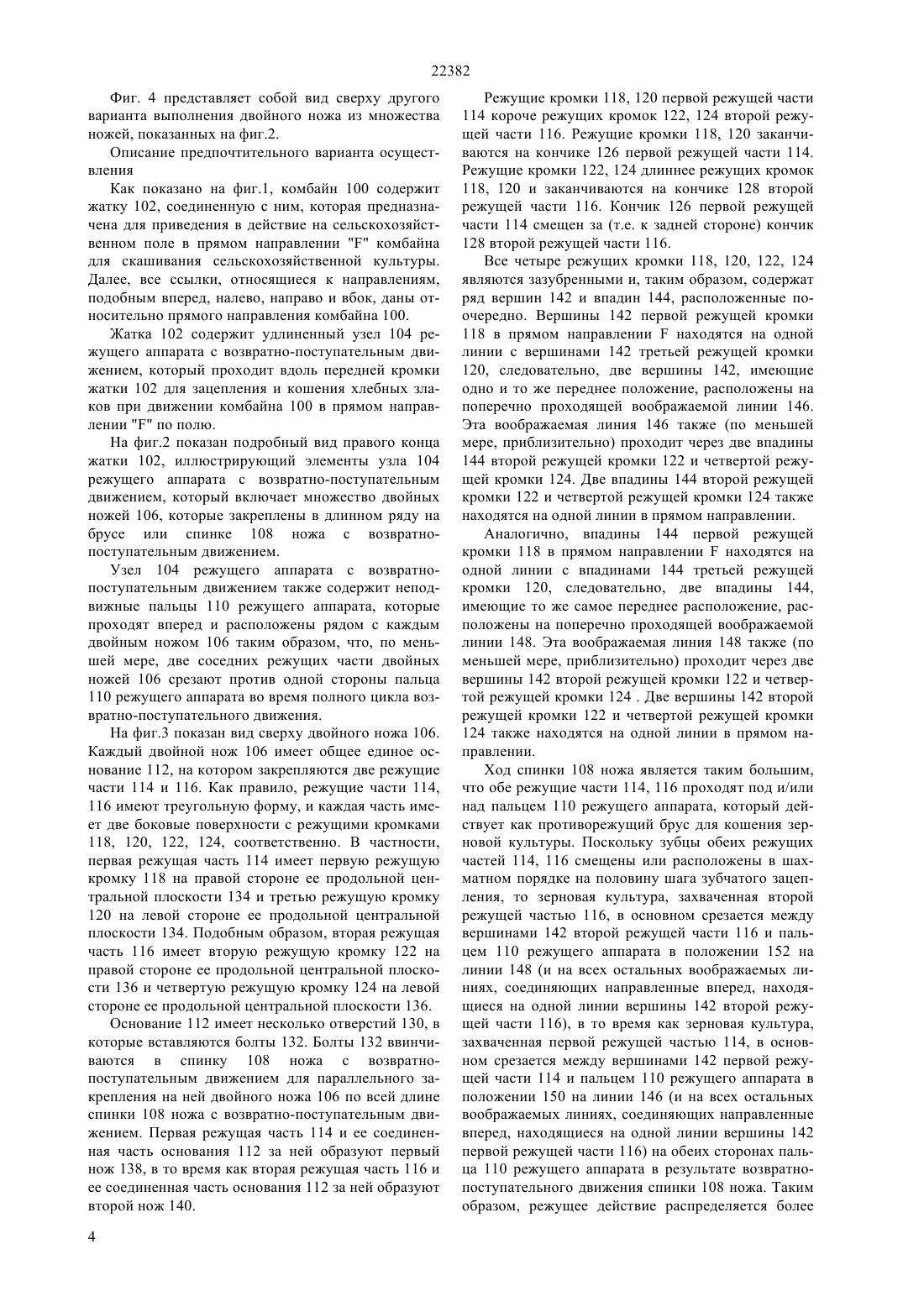

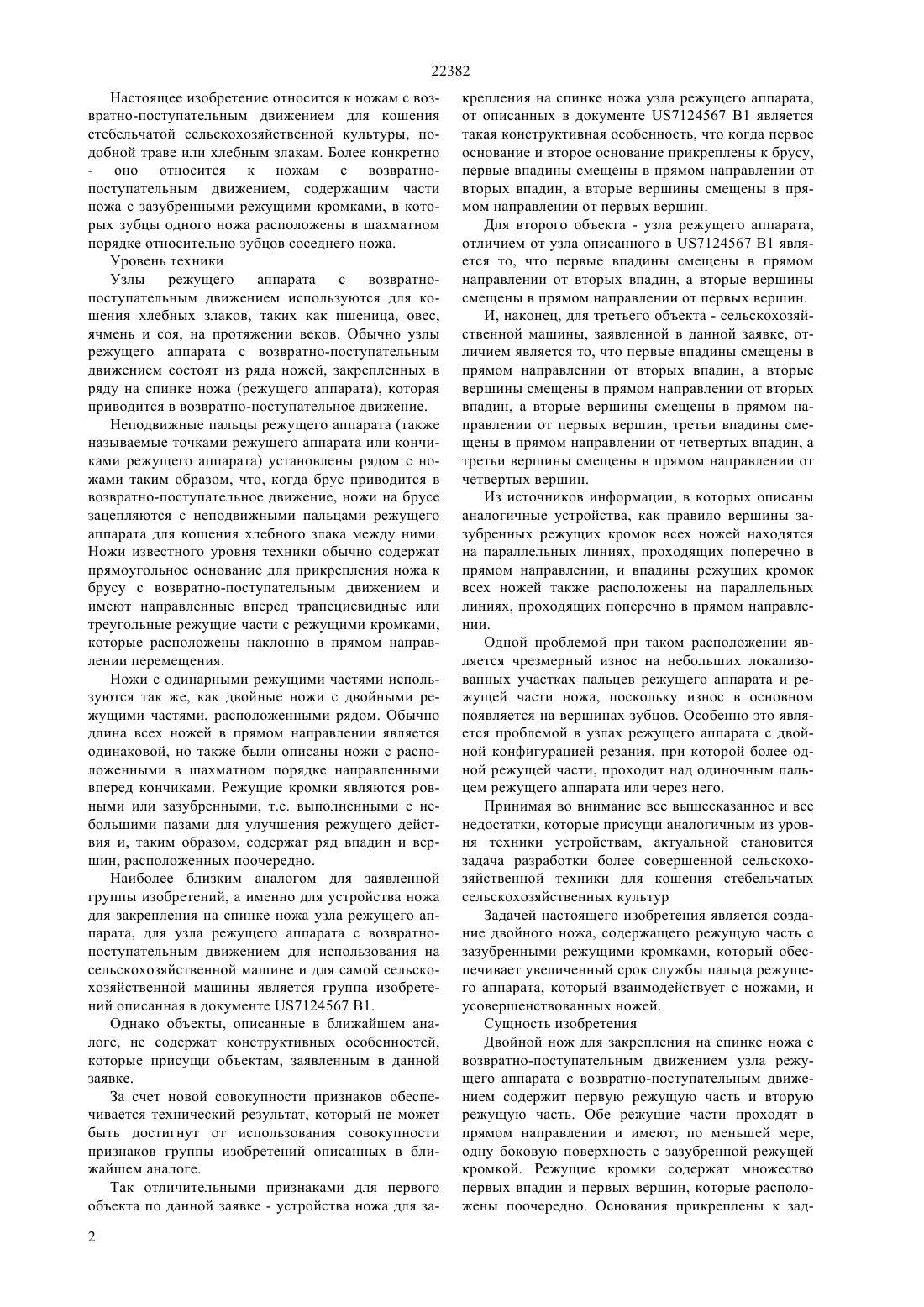

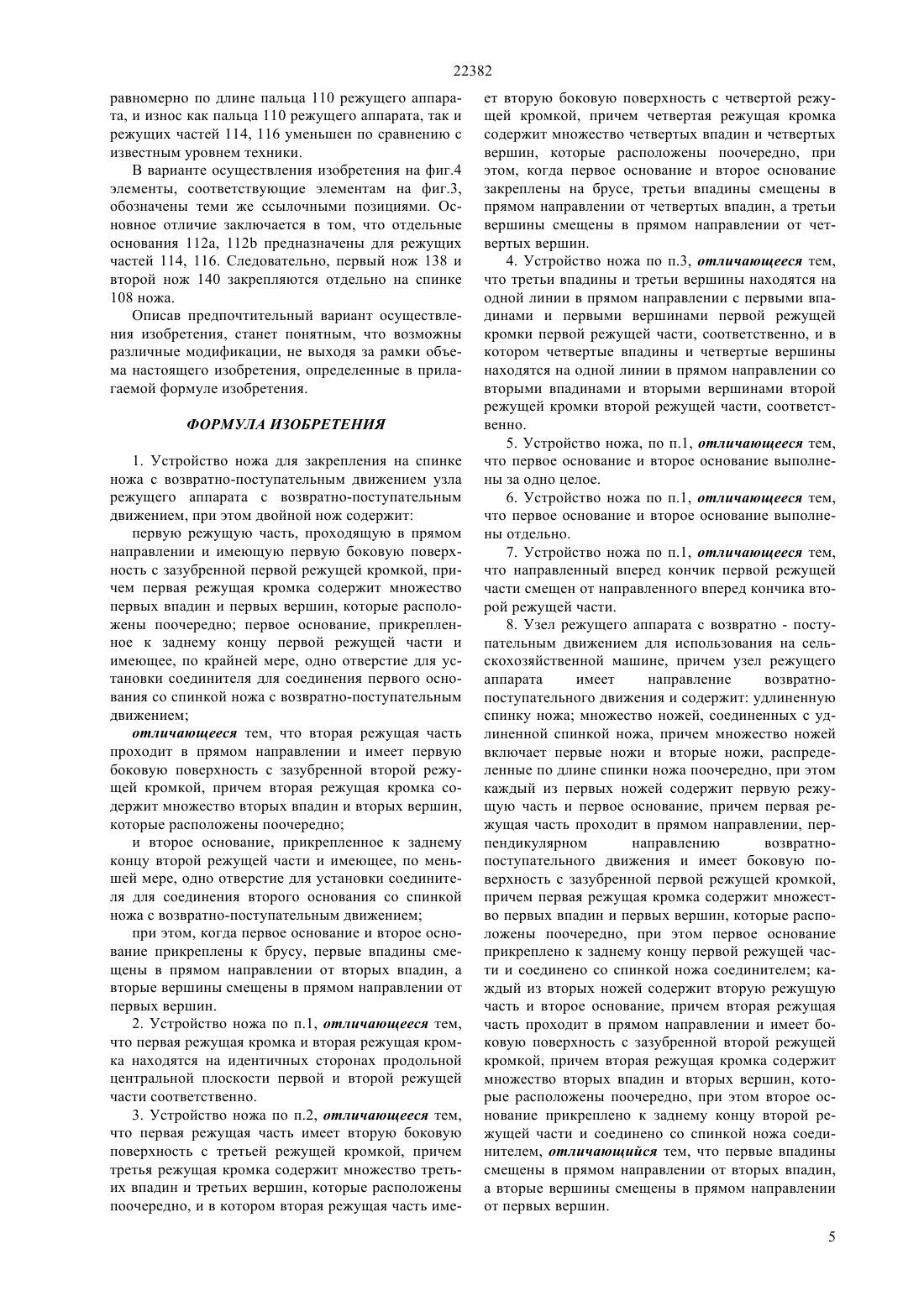

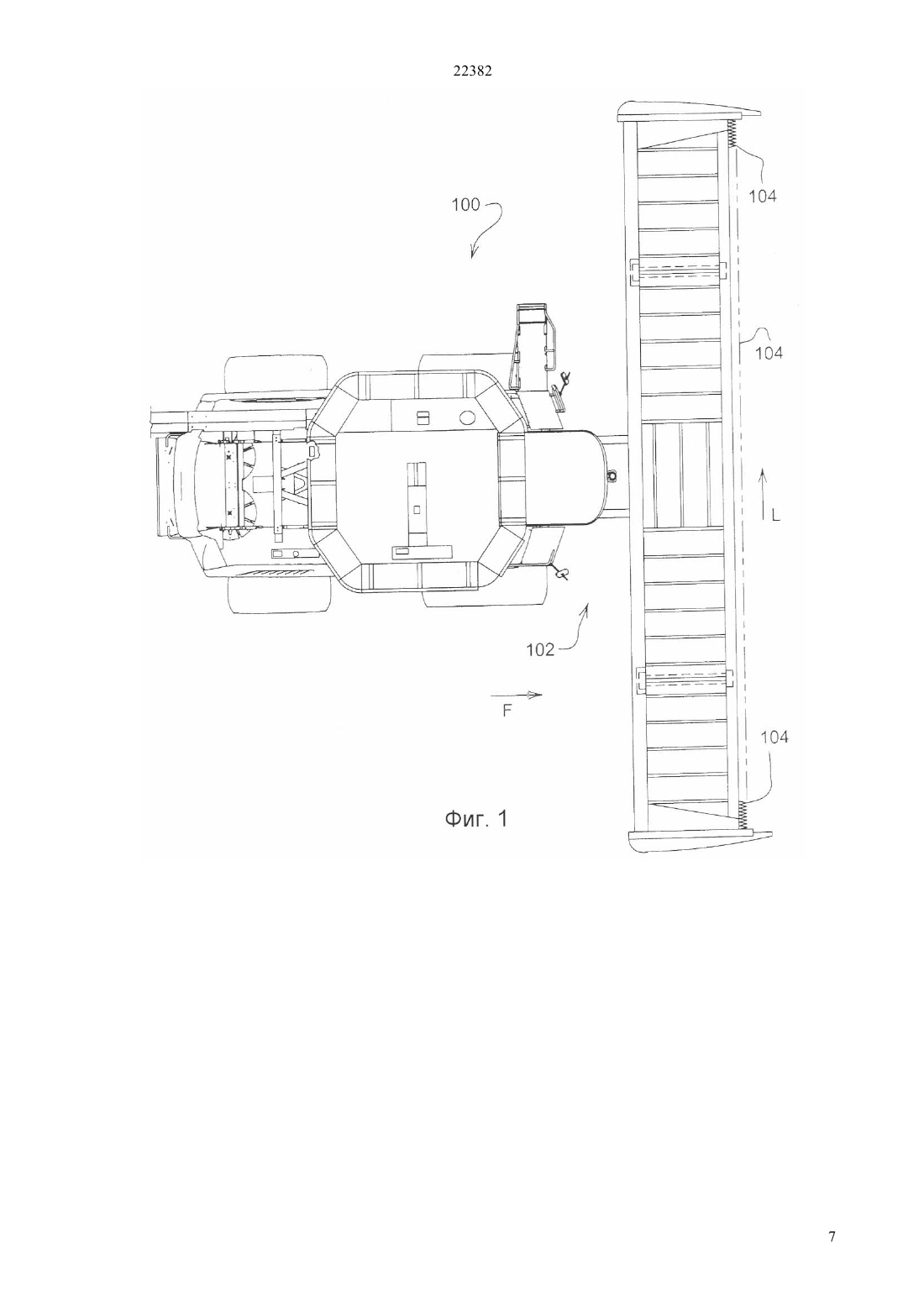

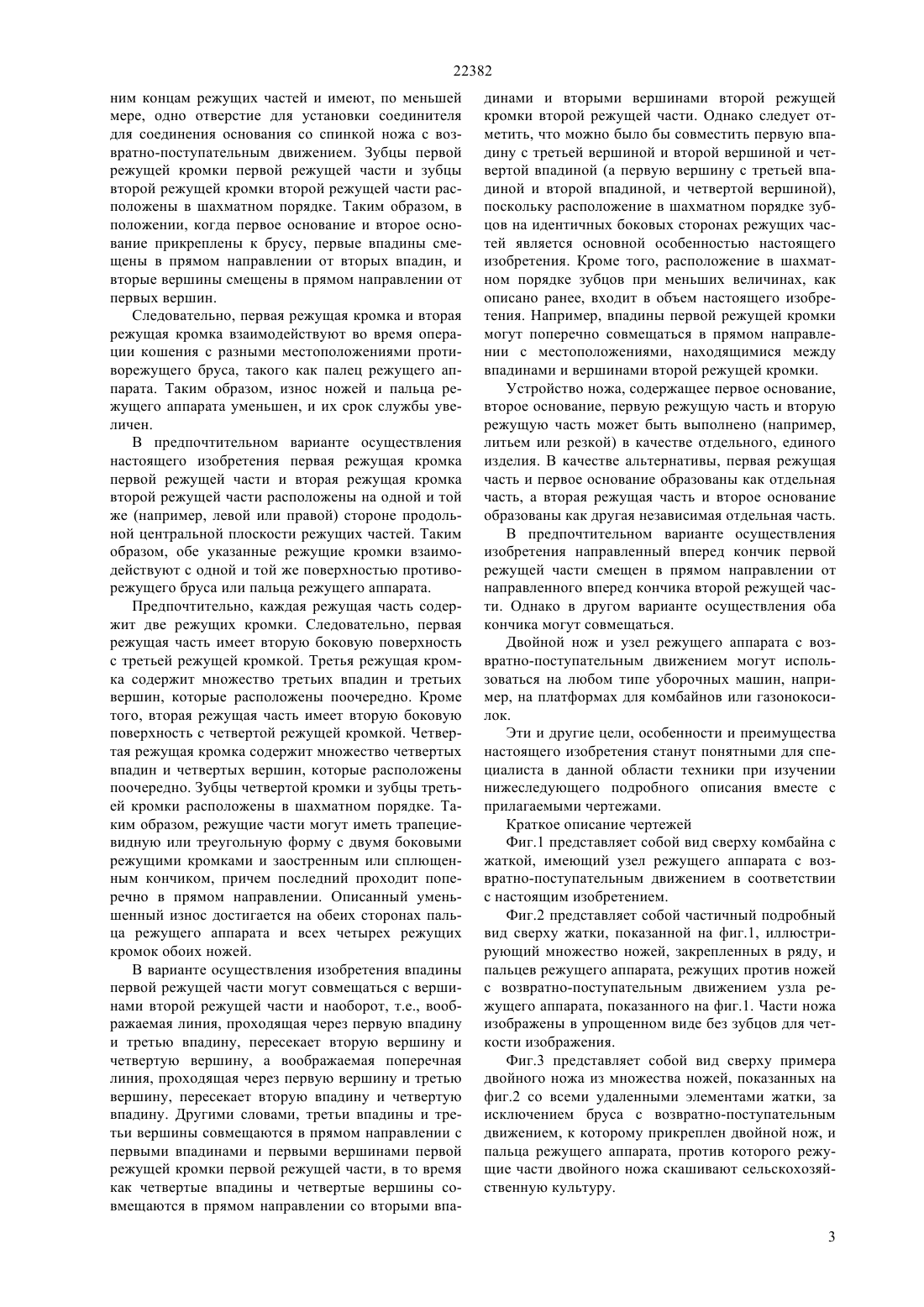

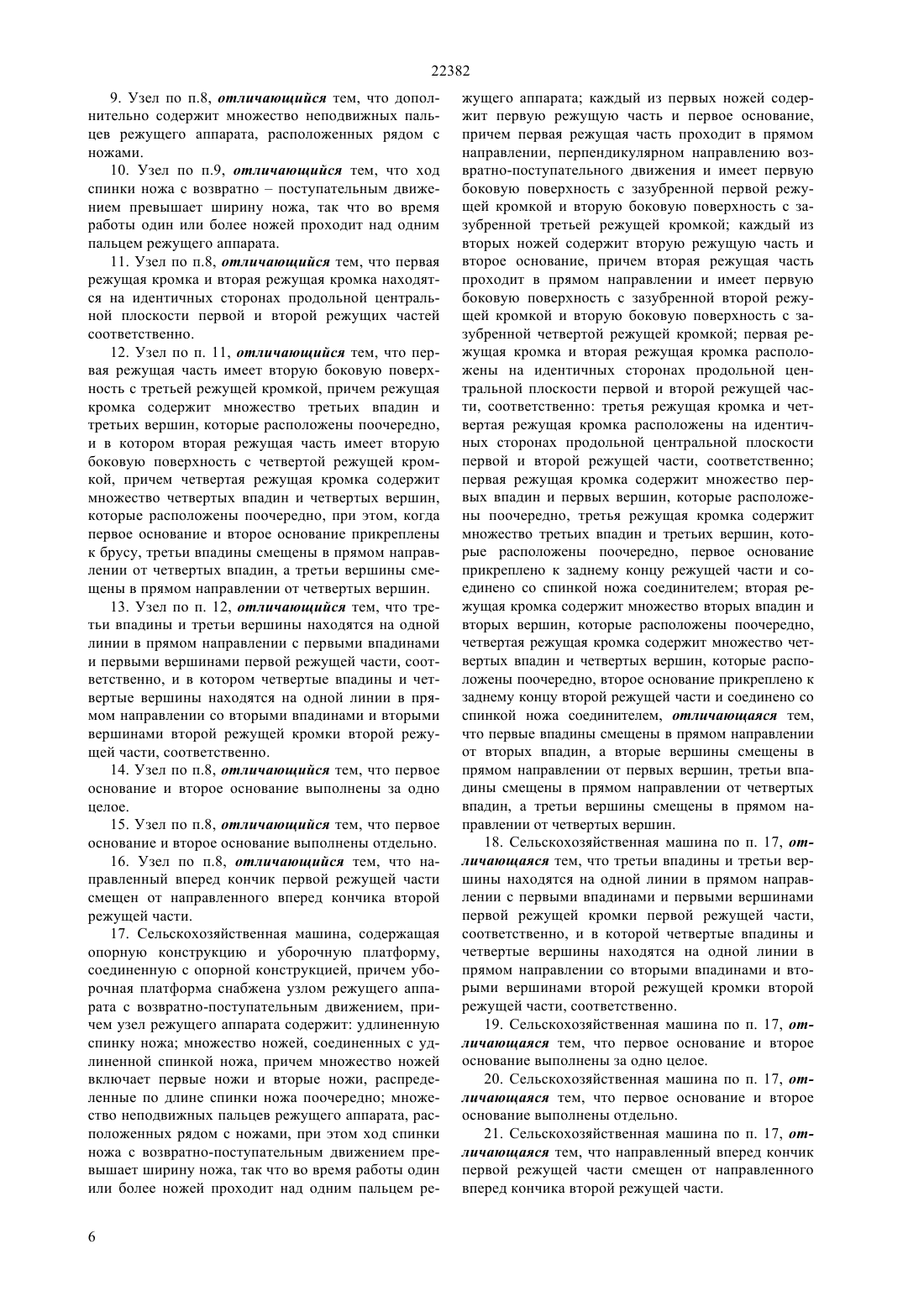

(51) 01 34/14 (2006.01) 04 34/13 (2006.01) 01 34/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО НОЖА ДЛЯ ЗАКРЕПЛЕНИЯ НА СПИНКЕ НОЖА УЗЛА РЕЖУЩЕГО АППАРАТА, УЗЕЛ РЕЖУЩЕГО АППАРАТА С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ ДЛЯ ИСПОЛЬЗОВАНИЯ НА СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЕ И СЕЛЬСКОХОЗЯЙСТВЕННАЯ МАШИНА(57) Двойной нож, который может быть выполнен за одно целое или состоять из двух отдельных ножей, предназначен для закрепления на брусе с возвратно-поступательным движением ножа с возвратно-поступательным движением. Двойной нож содержит две режущие части, проходящие в прямом направлении, которое перпендикулярно направлению возвратно-поступательного движения. Каждая из режущих частей имеет две боковые поверхности с зазубренными режущими кромками. Зубцы одной режущей части смещены в прямом направлении от зубцов другой режущей части. Две режущих части могут быть образованы на одном двойном ноже или на отдельных ножах. Предпочтительно, ход ножей больше их ширины, так что палец режущего аппарата взаимодействует с двумя режущими частями, и износ пальца режущего аппарата уменьшен, поскольку каждая из режущих частей взаимодействует с разными местоположениями пальца режущего аппарата.(72) ХЕРЛИН Райан СкоттСАНДАУ Джерри Алан(56)7124567,24.10.2006, реферат, фиг.1, 2 и 4974964(ТЕРСКОВ А.Х.), 23.11.1982, формула, фиг.16510681 2 (.), 28.01.2003,реферат, фиг.15 а 6467246, 22.10.2002,реферат, фиг. 1 и 2276589(ЗАМРТИН В.Г. и др.), 20.10.1970,формула, фиг 334944(ОТРАСЛЕВОЕ СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО ПО РЕЖУЩИМ АППАРАТАМ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН),05.05.1972, формула, фиг. 2 22382 Настоящее изобретение относится к ножам с возвратно-поступательным движением для кошения стебельчатой сельскохозяйственной культуры, подобной траве или хлебным злакам. Более конкретно- оно относится к ножам с возвратнопоступательным движением, содержащим части ножа с зазубренными режущими кромками, в которых зубцы одного ножа расположены в шахматном порядке относительно зубцов соседнего ножа. Уровень техники Узлы режущего аппарата с возвратнопоступательным движением используются для кошения хлебных злаков, таких как пшеница, овес,ячмень и соя, на протяжении веков. Обычно узлы режущего аппарата с возвратно-поступательным движением состоят из ряда ножей, закрепленных в ряду на спинке ножа (режущего аппарата), которая приводится в возвратно-поступательное движение. Неподвижные пальцы режущего аппарата (также называемые точками режущего аппарата или кончиками режущего аппарата) установлены рядом с ножами таким образом, что, когда брус приводится в возвратно-поступательное движение, ножи на брусе зацепляются с неподвижными пальцами режущего аппарата для кошения хлебного злака между ними. Ножи известного уровня техники обычно содержат прямоугольное основание для прикрепления ножа к брусу с возвратно-поступательным движением и имеют направленные вперед трапециевидные или треугольные режущие части с режущими кромками,которые расположены наклонно в прямом направлении перемещения. Ножи с одинарными режущими частями используются так же, как двойные ножи с двойными режущими частями, расположенными рядом. Обычно длина всех ножей в прямом направлении является одинаковой, но также были описаны ножи с расположенными в шахматном порядке направленными вперед кончиками. Режущие кромки являются ровными или зазубренными, т.е. выполненными с небольшими пазами для улучшения режущего действия и, таким образом, содержат ряд впадин и вершин, расположенных поочередно. Наиболее близким аналогом для заявленной группы изобретений, а именно для устройства ножа для закрепления на спинке ножа узла режущего аппарата, для узла режущего аппарата с возвратнопоступательным движением для использования на сельскохозяйственной машине и для самой сельскохозяйственной машины является группа изобретений описанная в документе 7124567 В 1. Однако объекты, описанные в ближайшем аналоге, не содержат конструктивных особенностей,которые присущи объектам, заявленным в данной заявке. За счет новой совокупности признаков обеспечивается технический результат, который не может быть достигнут от использования совокупности признаков группы изобретений описанных в ближайшем аналоге. Так отличительными признаками для первого объекта по данной заявке - устройства ножа для за 2 крепления на спинке ножа узла режущего аппарата,от описанных в документе 7124567 В 1 является такая конструктивная особенность, что когда первое основание и второе основание прикреплены к брусу,первые впадины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от первых вершин. Для второго объекта - узла режущего аппарата,отличием от узла описанного в 7124567 В 1 является то, что первые впадины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от первых вершин. И, наконец, для третьего объекта - сельскохозяйственной машины, заявленной в данной заявке, отличием является то, что первые впадины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от первых вершин, третьи впадины смещены в прямом направлении от четвертых впадин, а третьи вершины смещены в прямом направлении от четвертых вершин. Из источников информации, в которых описаны аналогичные устройства, как правило вершины зазубренных режущих кромок всех ножей находятся на параллельных линиях, проходящих поперечно в прямом направлении, и впадины режущих кромок всех ножей также расположены на параллельных линиях, проходящих поперечно в прямом направлении. Одной проблемой при таком расположении является чрезмерный износ на небольших локализованных участках пальцев режущего аппарата и режущей части ножа, поскольку износ в основном появляется на вершинах зубцов. Особенно это является проблемой в узлах режущего аппарата с двойной конфигурацией резания, при которой более одной режущей части, проходит над одиночным пальцем режущего аппарата или через него. Принимая во внимание все вышесказанное и все недостатки, которые присущи аналогичным из уровня техники устройствам, актуальной становится задача разработки более совершенной сельскохозяйственной техники для кошения стебельчатых сельскохозяйственных культур Задачей настоящего изобретения является создание двойного ножа, содержащего режущую часть с зазубренными режущими кромками, который обеспечивает увеличенный срок службы пальца режущего аппарата, который взаимодействует с ножами, и усовершенствованных ножей. Сущность изобретения Двойной нож для закрепления на спинке ножа с возвратно-поступательным движением узла режущего аппарата с возвратно-поступательным движением содержит первую режущую часть и вторую режущую часть. Обе режущие части проходят в прямом направлении и имеют, по меньшей мере,одну боковую поверхность с зазубренной режущей кромкой. Режущие кромки содержат множество первых впадин и первых вершин, которые расположены поочередно. Основания прикреплены к зад 22382 ним концам режущих частей и имеют, по меньшей мере, одно отверстие для установки соединителя для соединения основания со спинкой ножа с возвратно-поступательным движением. Зубцы первой режущей кромки первой режущей части и зубцы второй режущей кромки второй режущей части расположены в шахматном порядке. Таким образом, в положении, когда первое основание и второе основание прикреплены к брусу, первые впадины смещены в прямом направлении от вторых впадин, и вторые вершины смещены в прямом направлении от первых вершин. Следовательно, первая режущая кромка и вторая режущая кромка взаимодействуют во время операции кошения с разными местоположениями противорежущего бруса, такого как палец режущего аппарата. Таким образом, износ ножей и пальца режущего аппарата уменьшен, и их срок службы увеличен. В предпочтительном варианте осуществления настоящего изобретения первая режущая кромка первой режущей части и вторая режущая кромка второй режущей части расположены на одной и той же (например, левой или правой) стороне продольной центральной плоскости режущих частей. Таким образом, обе указанные режущие кромки взаимодействуют с одной и той же поверхностью противорежущего бруса или пальца режущего аппарата. Предпочтительно, каждая режущая часть содержит две режущих кромки. Следовательно, первая режущая часть имеет вторую боковую поверхность с третьей режущей кромкой. Третья режущая кромка содержит множество третьих впадин и третьих вершин, которые расположены поочередно. Кроме того, вторая режущая часть имеет вторую боковую поверхность с четвертой режущей кромкой. Четвертая режущая кромка содержит множество четвертых впадин и четвертых вершин, которые расположены поочередно. Зубцы четвертой кромки и зубцы третьей кромки расположены в шахматном порядке. Таким образом, режущие части могут иметь трапециевидную или треугольную форму с двумя боковыми режущими кромками и заостренным или сплющенным кончиком, причем последний проходит поперечно в прямом направлении. Описанный уменьшенный износ достигается на обеих сторонах пальца режущего аппарата и всех четырех режущих кромок обоих ножей. В варианте осуществления изобретения впадины первой режущей части могут совмещаться с вершинами второй режущей части и наоборот, т.е., воображаемая линия, проходящая через первую впадину и третью впадину, пересекает вторую вершину и четвертую вершину, а воображаемая поперечная линия, проходящая через первую вершину и третью вершину, пересекает вторую впадину и четвертую впадину. Другими словами, третьи впадины и третьи вершины совмещаются в прямом направлении с первыми впадинами и первыми вершинами первой режущей кромки первой режущей части, в то время как четвертые впадины и четвертые вершины совмещаются в прямом направлении со вторыми впа динами и вторыми вершинами второй режущей кромки второй режущей части. Однако следует отметить, что можно было бы совместить первую впадину с третьей вершиной и второй вершиной и четвертой впадиной (а первую вершину с третьей впадиной и второй впадиной, и четвертой вершиной),поскольку расположение в шахматном порядке зубцов на идентичных боковых сторонах режущих частей является основной особенностью настоящего изобретения. Кроме того, расположение в шахматном порядке зубцов при меньших величинах, как описано ранее, входит в объем настоящего изобретения. Например, впадины первой режущей кромки могут поперечно совмещаться в прямом направлении с местоположениями, находящимися между впадинами и вершинами второй режущей кромки. Устройство ножа, содержащее первое основание,второе основание, первую режущую часть и вторую режущую часть может быть выполнено (например,литьем или резкой) в качестве отдельного, единого изделия. В качестве альтернативы, первая режущая часть и первое основание образованы как отдельная часть, а вторая режущая часть и второе основание образованы как другая независимая отдельная часть. В предпочтительном варианте осуществления изобретения направленный вперед кончик первой режущей части смещен в прямом направлении от направленного вперед кончика второй режущей части. Однако в другом варианте осуществления оба кончика могут совмещаться. Двойной нож и узел режущего аппарата с возвратно-поступательным движением могут использоваться на любом типе уборочных машин, например, на платформах для комбайнов или газонокосилок. Эти и другие цели, особенности и преимущества настоящего изобретения станут понятными для специалиста в данной области техники при изучении нижеследующего подробного описания вместе с прилагаемыми чертежами. Краткое описание чертежей Фиг.1 представляет собой вид сверху комбайна с жаткой, имеющий узел режущего аппарата с возвратно-поступательным движением в соответствии с настоящим изобретением. Фиг.2 представляет собой частичный подробный вид сверху жатки, показанной на фиг.1, иллюстрирующий множество ножей, закрепленных в ряду, и пальцев режущего аппарата, режущих против ножей с возвратно-поступательным движением узла режущего аппарата, показанного на фиг.1. Части ножа изображены в упрощенном виде без зубцов для четкости изображения. Фиг.3 представляет собой вид сверху примера двойного ножа из множества ножей, показанных на фиг.2 со всеми удаленными элементами жатки, за исключением бруса с возвратно-поступательным движением, к которому прикреплен двойной нож, и пальца режущего аппарата, против которого режущие части двойного ножа скашивают сельскохозяйственную культуру. 3 22382 Фиг. 4 представляет собой вид сверху другого варианта выполнения двойного ножа из множества ножей, показанных на фиг.2. Описание предпочтительного варианта осуществления Как показано на фиг.1, комбайн 100 содержит жатку 102, соединенную с ним, которая предназначена для приведения в действие на сельскохозяйственном поле в прямом направлениикомбайна для скашивания сельскохозяйственной культуры. Далее, все ссылки, относящиеся к направлениям,подобным вперед, налево, направо и вбок, даны относительно прямого направления комбайна 100. Жатка 102 содержит удлиненный узел 104 режущего аппарата с возвратно-поступательным движением, который проходит вдоль передней кромки жатки 102 для зацепления и кошения хлебных злаков при движении комбайна 100 в прямом направлениипо полю. На фиг.2 показан подробный вид правого конца жатки 102, иллюстрирующий элементы узла 104 режущего аппарата с возвратно-поступательным движением, который включает множество двойных ножей 106, которые закреплены в длинном ряду на брусе или спинке 108 ножа с возвратнопоступательным движением. Узел 104 режущего аппарата с возвратнопоступательным движением также содержит неподвижные пальцы 110 режущего аппарата, которые проходят вперед и расположены рядом с каждым двойным ножом 106 таким образом, что, по меньшей мере, две соседних режущих части двойных ножей 106 срезают против одной стороны пальца 110 режущего аппарата во время полного цикла возвратно-поступательного движения. На фиг.3 показан вид сверху двойного ножа 106. Каждый двойной нож 106 имеет общее единое основание 112, на котором закрепляются две режущие части 114 и 116. Как правило, режущие части 114,116 имеют треугольную форму, и каждая часть имеет две боковые поверхности с режущими кромками 118, 120, 122, 124, соответственно. В частности,первая режущая часть 114 имеет первую режущую кромку 118 на правой стороне ее продольной центральной плоскости 134 и третью режущую кромку 120 на левой стороне ее продольной центральной плоскости 134. Подобным образом, вторая режущая часть 116 имеет вторую режущую кромку 122 на правой стороне ее продольной центральной плоскости 136 и четвертую режущую кромку 124 на левой стороне ее продольной центральной плоскости 136. Основание 112 имеет несколько отверстий 130, в которые вставляются болты 132. Болты 132 ввинчиваются в спинку 108 ножа с возвратнопоступательным движением для параллельного закрепления на ней двойного ножа 106 по всей длине спинки 108 ножа с возвратно-поступательным движением. Первая режущая часть 114 и ее соединенная часть основания 112 за ней образуют первый нож 138, в то время как вторая режущая часть 116 и ее соединенная часть основания 112 за ней образуют второй нож 140. 4 Режущие кромки 118, 120 первой режущей части 114 короче режущих кромок 122, 124 второй режущей части 116. Режущие кромки 118, 120 заканчиваются на кончике 126 первой режущей части 114. Режущие кромки 122, 124 длиннее режущих кромок 118, 120 и заканчиваются на кончике 128 второй режущей части 116. Кончик 126 первой режущей части 114 смещен за (т.е. к задней стороне) кончик 128 второй режущей части 116. Все четыре режущих кромки 118, 120, 122, 124 являются зазубренными и, таким образом, содержат ряд вершин 142 и впадин 144, расположенные поочередно. Вершины 142 первой режущей кромки 118 в прямом направлениинаходятся на одной линии с вершинами 142 третьей режущей кромки 120, следовательно, две вершины 142, имеющие одно и то же переднее положение, расположены на поперечно проходящей воображаемой линии 146. Эта воображаемая линия 146 также (по меньшей мере, приблизительно) проходит через две впадины 144 второй режущей кромки 122 и четвертой режущей кромки 124. Две впадины 144 второй режущей кромки 122 и четвертой режущей кромки 124 также находятся на одной линии в прямом направлении. Аналогично, впадины 144 первой режущей кромки 118 в прямом направлениинаходятся на одной линии с впадинами 144 третьей режущей кромки 120, следовательно, две впадины 144,имеющие то же самое переднее расположение, расположены на поперечно проходящей воображаемой линии 148. Эта воображаемая линия 148 также (по меньшей мере, приблизительно) проходит через две вершины 142 второй режущей кромки 122 и четвертой режущей кромки 124 . Две вершины 142 второй режущей кромки 122 и четвертой режущей кромки 124 также находятся на одной линии в прямом направлении. Ход спинки 108 ножа является таким большим,что обе режущие части 114, 116 проходят под и/или над пальцем 110 режущего аппарата, который действует как противорежущий брус для кошения зерновой культуры. Поскольку зубцы обеих режущих частей 114, 116 смещены или расположены в шахматном порядке на половину шага зубчатого зацепления, то зерновая культура, захваченная второй режущей частью 116, в основном срезается между вершинами 142 второй режущей части 116 и пальцем 110 режущего аппарата в положении 152 на линии 148 (и на всех остальных воображаемых линиях, соединяющих направленные вперед, находящиеся на одной линии вершины 142 второй режущей части 116), в то время как зерновая культура,захваченная первой режущей частью 114, в основном срезается между вершинами 142 первой режущей части 114 и пальцем 110 режущего аппарата в положении 150 на линии 146 (и на всех остальных воображаемых линиях, соединяющих направленные вперед, находящиеся на одной линии вершины 142 первой режущей части 116) на обеих сторонах пальца 110 режущего аппарата в результате возвратнопоступательного движения спинки 108 ножа. Таким образом, режущее действие распределяется более 22382 равномерно по длине пальца 110 режущего аппарата, и износ как пальца 110 режущего аппарата, так и режущих частей 114, 116 уменьшен по сравнению с известным уровнем техники. В варианте осуществления изобретения на фиг.4 элементы, соответствующие элементам на фиг.3,обозначены теми же ссылочными позициями. Основное отличие заключается в том, что отдельные основания 112 а, 112 предназначены для режущих частей 114, 116. Следовательно, первый нож 138 и второй нож 140 закрепляются отдельно на спинке 108 ножа. Описав предпочтительный вариант осуществления изобретения, станет понятным, что возможны различные модификации, не выходя за рамки объема настоящего изобретения, определенные в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство ножа для закрепления на спинке ножа с возвратно-поступательным движением узла режущего аппарата с возвратно-поступательным движением, при этом двойной нож содержит первую режущую часть, проходящую в прямом направлении и имеющую первую боковую поверхность с зазубренной первой режущей кромкой, причем первая режущая кромка содержит множество первых впадин и первых вершин, которые расположены поочередно первое основание, прикрепленное к заднему концу первой режущей части и имеющее, по крайней мере, одно отверстие для установки соединителя для соединения первого основания со спинкой ножа с возвратно-поступательным движением отличающееся тем, что вторая режущая часть проходит в прямом направлении и имеет первую боковую поверхность с зазубренной второй режущей кромкой, причем вторая режущая кромка содержит множество вторых впадин и вторых вершин,которые расположены поочередно и второе основание, прикрепленное к заднему концу второй режущей части и имеющее, по меньшей мере, одно отверстие для установки соединителя для соединения второго основания со спинкой ножа с возвратно-поступательным движением при этом, когда первое основаниеи второе основание прикреплены к брусу, первые впадины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от первых вершин. 2. Устройство ножа по п.1, отличающееся тем,что первая режущая кромка и вторая режущая кромка находятся на идентичных сторонах продольной центральной плоскости первой и второй режущей части соответственно. 3. Устройство ножа по п.2, отличающееся тем,что первая режущая часть имеет вторую боковую поверхность с третьей режущей кромкой, причем третья режущая кромка содержит множество третьих впадин и третьих вершин, которые расположены поочередно, и в котором вторая режущая часть име ет вторую боковую поверхность с четвертой режущей кромкой, причем четвертая режущая кромка содержит множество четвертых впадин и четвертых вершин, которые расположены поочередно, при этом, когда первое основание и второе основание закреплены на брусе, третьи впадины смещены в прямом направлении от четвертых впадин, а третьи вершины смещены в прямом направлении от четвертых вершин. 4. Устройство ножа по п.3, отличающееся тем,что третьи впадины и третьи вершины находятся на одной линии в прямом направлении с первыми впадинами и первыми вершинами первой режущей кромки первой режущей части, соответственно, и в котором четвертые впадины и четвертые вершины находятся на одной линии в прямом направлении со вторыми впадинами и вторыми вершинами второй режущей кромки второй режущей части, соответственно. 5. Устройство ножа, по п.1, отличающееся тем,что первое основание и второе основание выполнены за одно целое. 6. Устройство ножа по п.1, отличающееся тем,что первое основание и второе основание выполнены отдельно. 7. Устройство ножа по п.1, отличающееся тем,что направленный вперед кончик первой режущей части смещен от направленного вперед кончика второй режущей части. 8. Узел режущего аппарата с возвратно - поступательным движением для использования на сельскохозяйственной машине, причем узел режущего аппарата имеет направление возвратнопоступательного движения и содержит удлиненную спинку ножа множество ножей, соединенных с удлиненной спинкой ножа, причем множество ножей включает первые ножи и вторые ножи, распределенные по длине спинки ножа поочередно, при этом каждый из первых ножей содержит первую режущую часть и первое основание, причем первая режущая часть проходит в прямом направлении, перпендикулярном направлению возвратнопоступательного движения и имеет боковую поверхность с зазубренной первой режущей кромкой,причем первая режущая кромка содержит множество первых впадин и первых вершин, которые расположены поочередно, при этом первое основание прикреплено к заднему концу первой режущей части и соединено со спинкой ножа соединителем каждый из вторых ножей содержит вторую режущую часть и второе основание, причем вторая режущая часть проходит в прямом направлении и имеет боковую поверхность с зазубренной второй режущей кромкой, причем вторая режущая кромка содержит множество вторых впадин и вторых вершин, которые расположены поочередно, при этом второе основание прикреплено к заднему концу второй режущей части и соединено со спинкой ножа соединителем, отличающийся тем, что первые впадины смещены в прямом направлении от вторых впадин,а вторые вершины смещены в прямом направлении от первых вершин. 5 22382 9. Узел по п.8, отличающийся тем, что дополнительно содержит множество неподвижных пальцев режущего аппарата, расположенных рядом с ножами. 10. Узел по п.9, отличающийся тем, что ход спинки ножа с возвратнопоступательным движением превышает ширину ножа, так что во время работы один или более ножей проходит над одним пальцем режущего аппарата. 11. Узел по п.8, отличающийся тем, что первая режущая кромка и вторая режущая кромка находятся на идентичных сторонах продольной центральной плоскости первой и второй режущих частей соответственно. 12. Узел по п. 11, отличающийся тем, что первая режущая часть имеет вторую боковую поверхность с третьей режущей кромкой, причем режущая кромка содержит множество третьих впадин и третьих вершин, которые расположены поочередно,и в котором вторая режущая часть имеет вторую боковую поверхность с четвертой режущей кромкой, причем четвертая режущая кромка содержит множество четвертых впадин и четвертых вершин,которые расположены поочередно, при этом, когда первое основание и второе основание прикреплены к брусу, третьи впадины смещены в прямом направлении от четвертых впадин, а третьи вершины смещены в прямом направлении от четвертых вершин. 13. Узел по п. 12, отличающийся тем, что третьи впадины и третьи вершины находятся на одной линии в прямом направлении с первыми впадинами и первыми вершинами первой режущей части, соответственно, и в котором четвертые впадины и четвертые вершины находятся на одной линии в прямом направлении со вторыми впадинами и вторыми вершинами второй режущей кромки второй режущей части, соответственно. 14. Узел по п.8, отличающийся тем, что первое основание и второе основание выполнены за одно целое. 15. Узел по п.8, отличающийся тем, что первое основание и второе основание выполнены отдельно. 16. Узел по п.8, отличающийся тем, что направленный вперед кончик первой режущей части смещен от направленного вперед кончика второй режущей части. 17. Сельскохозяйственная машина, содержащая опорную конструкцию и уборочную платформу,соединенную с опорной конструкцией, причем уборочная платформа снабжена узлом режущего аппарата с возвратно-поступательным движением, причем узел режущего аппарата содержит удлиненную спинку ножа множество ножей, соединенных с удлиненной спинкой ножа, причем множество ножей включает первые ножи и вторые ножи, распределенные по длине спинки ножа поочередно множество неподвижных пальцев режущего аппарата, расположенных рядом с ножами, при этом ход спинки ножа с возвратно-поступательным движением превышает ширину ножа, так что во время работы один или более ножей проходит над одним пальцем ре 6 жущего аппарата каждый из первых ножей содержит первую режущую часть и первое основание,причем первая режущая часть проходит в прямом направлении, перпендикулярном направлению возвратно-поступательного движения и имеет первую боковую поверхность с зазубренной первой режущей кромкой и вторую боковую поверхность с зазубренной третьей режущей кромкой каждый из вторых ножей содержит вторую режущую часть и второе основание, причем вторая режущая часть проходит в прямом направлении и имеет первую боковую поверхность с зазубренной второй режущей кромкой и вторую боковую поверхность с зазубренной четвертой режущей кромкой первая режущая кромка и вторая режущая кромка расположены на идентичных сторонах продольной центральной плоскости первой и второй режущей части, соответственно третья режущая кромка и четвертая режущая кромка расположены на идентичных сторонах продольной центральной плоскости первой и второй режущей части, соответственно первая режущая кромка содержит множество первых впадин и первых вершин, которые расположены поочередно, третья режущая кромка содержит множество третьих впадин и третьих вершин, которые расположены поочередно, первое основание прикреплено к заднему концу режущей части и соединено со спинкой ножа соединителем вторая режущая кромка содержит множество вторых впадин и вторых вершин, которые расположены поочередно,четвертая режущая кромка содержит множество четвертых впадин и четвертых вершин, которые расположены поочередно, второе основание прикреплено к заднему концу второй режущей части и соединено со спинкой ножа соединителем, отличающаяся тем,что первые впадины смещены в прямом направлении от вторых впадин, а вторые вершины смещены в прямом направлении от первых вершин, третьи впадины смещены в прямом направлении от четвертых впадин, а третьи вершины смещены в прямом направлении от четвертых вершин. 18. Сельскохозяйственная машина по п. 17, отличающаяся тем, что третьи впадины и третьи вершины находятся на одной линии в прямом направлении с первыми впадинами и первыми вершинами первой режущей кромки первой режущей части,соответственно, и в которой четвертые впадины и четвертые вершины находятся на одной линии в прямом направлении со вторыми впадинами и вторыми вершинами второй режущей кромки второй режущей части, соответственно. 19. Сельскохозяйственная машина по п. 17, отличающаяся тем, что первое основание и второе основание выполнены за одно целое. 20. Сельскохозяйственная машина по п. 17, отличающаяся тем, что первое основание и второе основание выполнены отдельно. 21. Сельскохозяйственная машина по п. 17, отличающаяся тем, что направленный вперед кончик первой режущей части смещен от направленного вперед кончика второй режущей части.
