Пневматическое мотовило уборочной машины

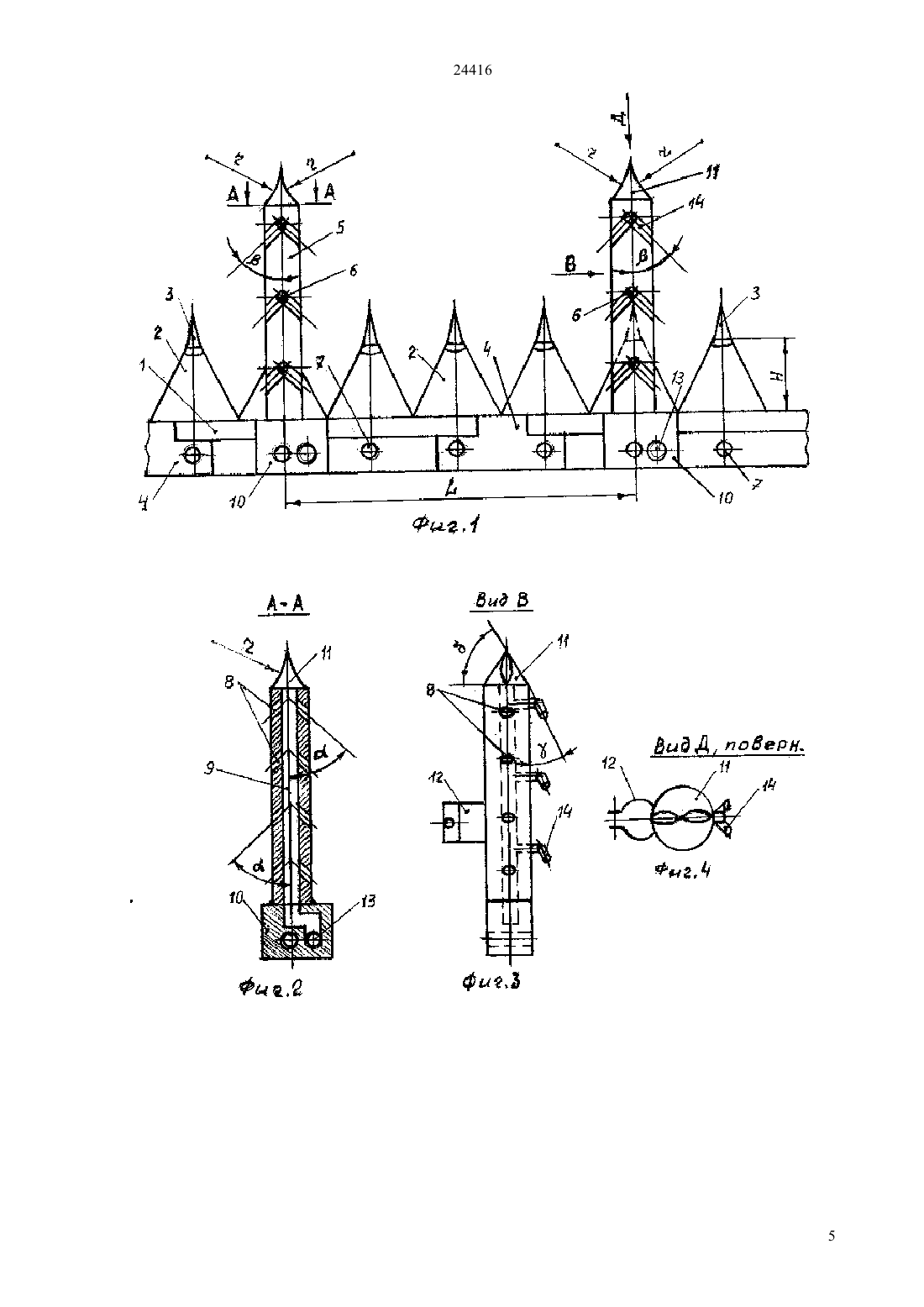

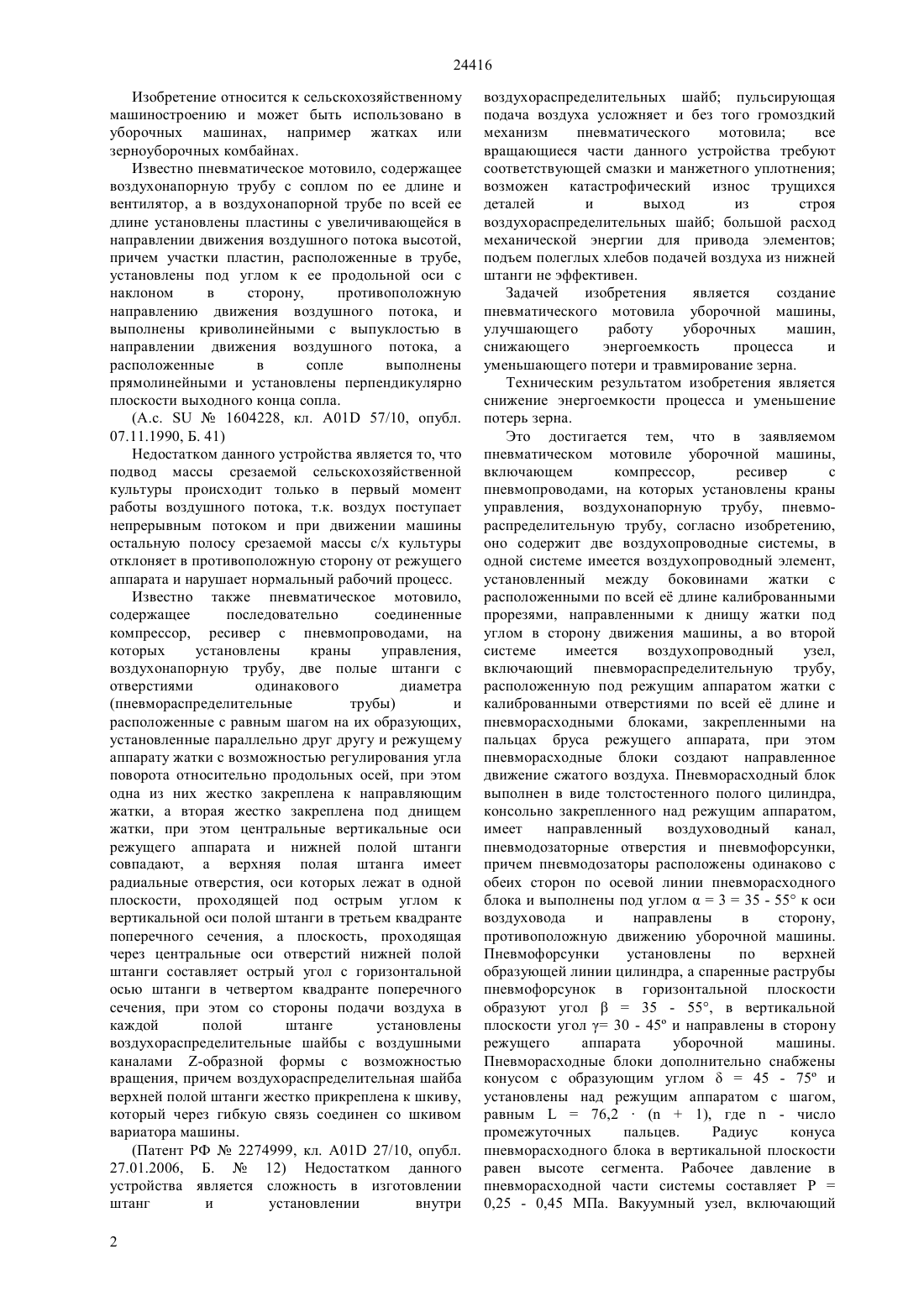

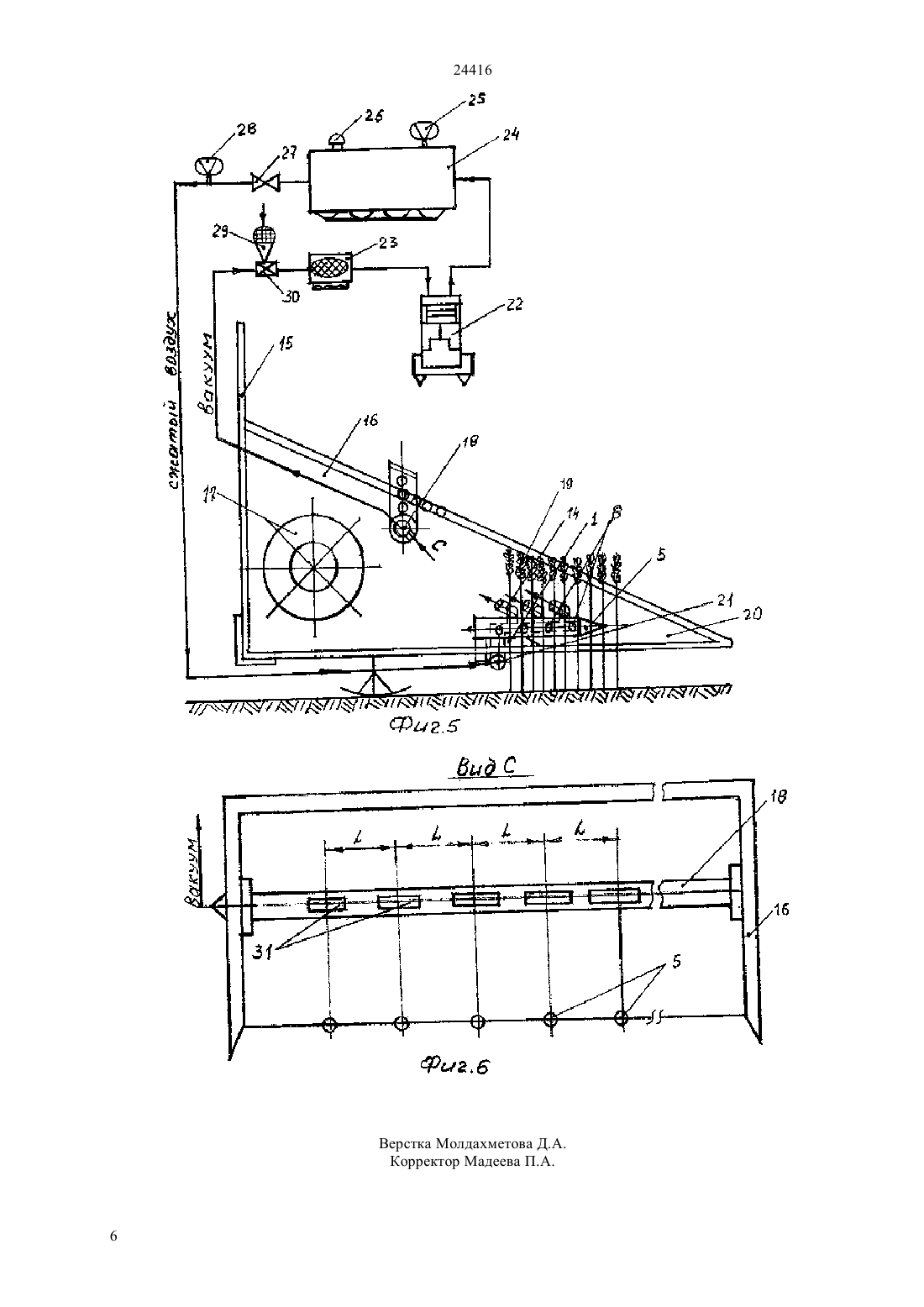

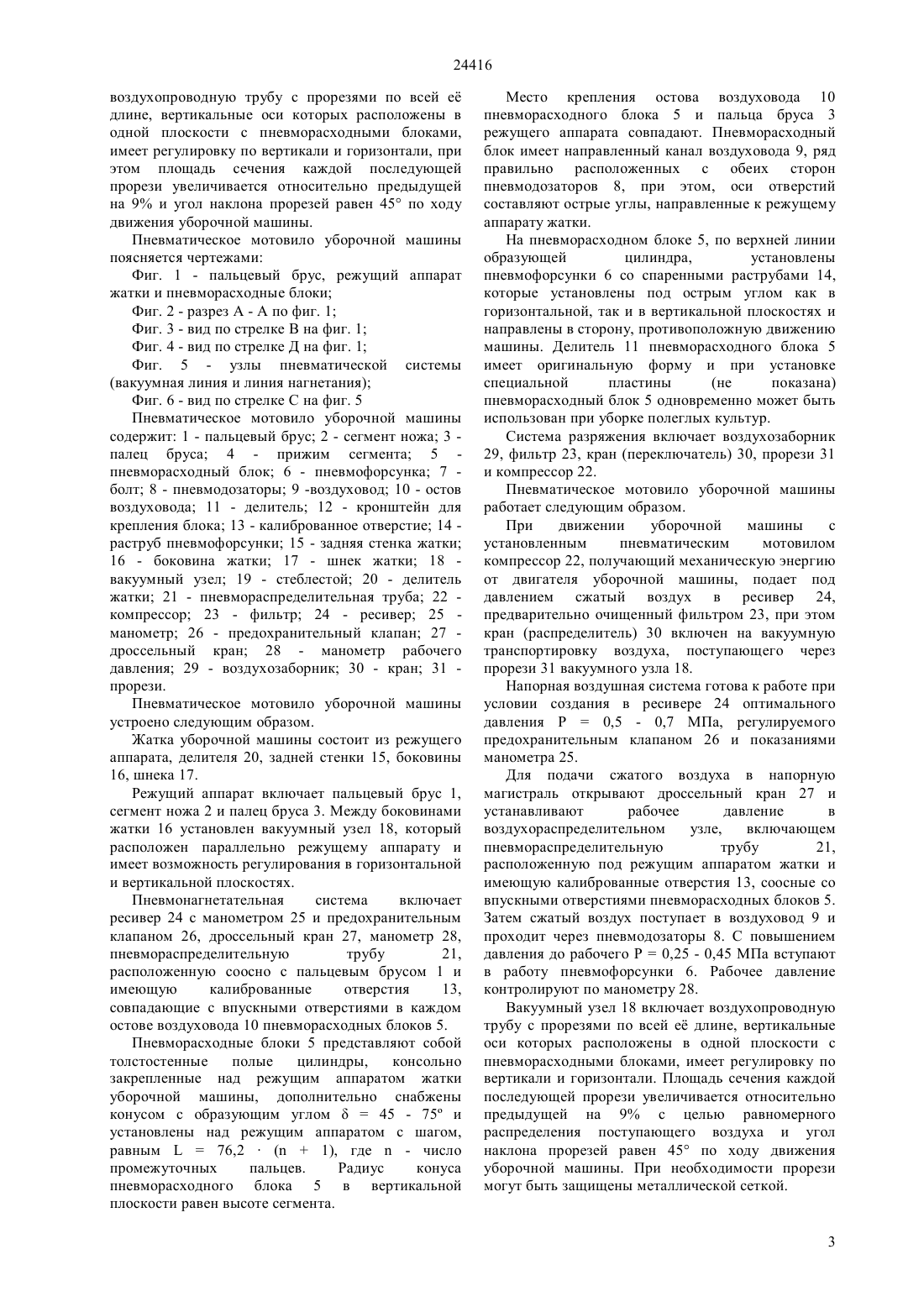

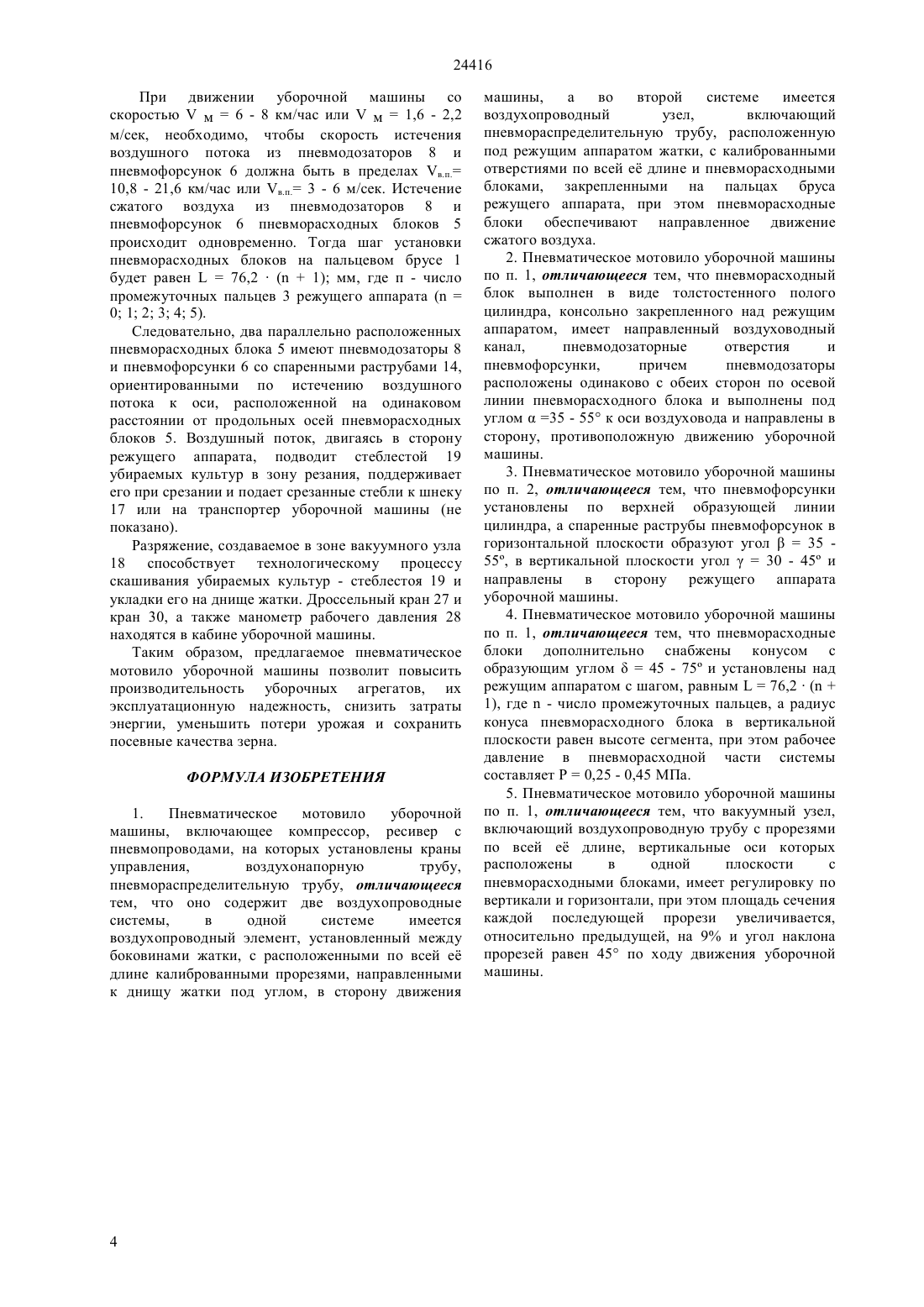

(51) 01 57/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ под режущим аппаратом жатки с калиброванными отверстиями по всей е длине и пневморасходными блоками, закрепленными на пальцах бруса режущего аппарата, при этом пневморасходные блоки создают направленное движение сжатого воздуха. Пневморасходный блок выполнен в виде толстостенного полого цилиндра, консольно закрепленного над режущим аппаратом, имеет направленный воздуховодный канал,пневмодозаторные отверстия и пневмофорсунки,причем пневмодозаторы расположены одинаково с обеих сторон по осевой линии пневморасходного блока и выполнены под углом 35 - 55 к оси воздуховода и направлены в сторону,противоположную движению уборочной машины. Пневмофорсунки установлены по верхней образующей линии цилиндра, а спаренные раструбы пневмофорсунок в горизонтальной плоскости образуют угол 35 - 55, в вертикальной плоскости угол 30 - 45 и направлены в сторону режущего аппарата уборочной машины. Пневморасходные блоки дополнительно снабжены конусом с образующим углом 45 - 75 и установлены над режущим аппаратом с шагом,равным 76,2(1), где- число промежуточных пальцев. Радиус конуса пневморасходного блока в вертикальной плоскости равен высоте сегмента. Рабочее давление в пневморасходной части системы составляет Р 0,25- 0,45 МПа. Вакуумный узел, включающий воздухопроводную трубу с прорезями по всей е длине, вертикальные оси которых расположены в одной плоскости с пневморасходными блоками,имеет регулировку по вертикали и горизонтали, при этом площадь сечения каждой последующей прорези увеличивается относительно предыдущей на 9 и угол наклона прорезей равен 45 по ходу движения уборочной машины.(72) Никитин Валентин Степанович Погуляев Александр Дмитриевич Байжуманов Сапаркан Османов Энвер Рамазанович Ниязбаев Адильхан Кизатолллинович Кашаган Бакыт Ескалиулы Черикбаев Рахат Канашевич Жетпейсов Мизамбек Токенович(54) ПНЕВМАТИЧЕСКОЕ МОТОВИЛО УБОРОЧНОЙ МАШИНЫ(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в уборочных машинах, например жатках или зерноуборочных комбайнах. Техническим результатом изобретения является снижение энергоемкости процесса, уменьшение потерь и травмирования зерна. Это достигается тем, что в заявляемом пневматическом мотовиле уборочной машины,включающем компрессор,ресивер с пневмопроводами, на которых установлены краны управления,воздухонапорную трубу,пневмораспределительную трубу,согласно изобретению, оно содержит две воздухопроводные системы,в одной системе имеется воздухопроводный элемент, установленный между боковинами жатки с расположенными по всей е длине калиброванными прорезями, направленными к днищу жатки под углом в сторону движения машины,а во второй системе имеется воздухопроводный узел,включающий пневмораслределительную трубу, расположенную 24416 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в уборочных машинах, например жатках или зерноуборочных комбайнах. Известно пневматическое мотовило, содержащее воздухонапорную трубу с соплом по ее длине и вентилятор, а в воздухонапорной трубе по всей ее длине установлены пластины с увеличивающейся в направлении движения воздушного потока высотой,причем участки пластин, расположенные в трубе,установлены под углом к ее продольной оси с наклоном в сторону,противоположную направлению движения воздушного потока, и выполнены криволинейными с выпуклостью в направлении движения воздушного потока, а расположенные в сопле выполнены прямолинейными и установлены перпендикулярно плоскости выходного конца сопла.(А.с.1604228, кл. 01 57/10, опубл. 07.11.1990, Б. 41) Недостатком данного устройства является то, что подвод массы срезаемой сельскохозяйственной культуры происходит только в первый момент работы воздушного потока, т.к. воздух поступает непрерывным потоком и при движении машины остальную полосу срезаемой массы с/х культуры отклоняет в противоположную сторону от режущего аппарата и нарушает нормальный рабочий процесс. Известно также пневматическое мотовило,содержащее последовательно соединенные компрессор, ресивер с пневмопроводами, на которых установлены краны управления,воздухонапорную трубу, две полые штанги с отверстиями одинакового диаметра(пневмораспределительные трубы) и расположенные с равным шагом на их образующих,установленные параллельно друг другу и режущему аппарату жатки с возможностью регулирования угла поворота относительно продольных осей, при этом одна из них жестко закреплена к направляющим жатки, а вторая жестко закреплена под днищем жатки, при этом центральные вертикальные оси режущего аппарата и нижней полой штанги совпадают, а верхняя полая штанга имеет радиальные отверстия, оси которых лежат в одной плоскости, проходящей под острым углом к вертикальной оси полой штанги в третьем квадранте поперечного сечения, а плоскость, проходящая через центральные оси отверстий нижней полой штанги составляет острый угол с горизонтальной осью штанги в четвертом квадранте поперечного сечения, при этом со стороны подачи воздуха в каждой полой штанге установлены воздухораспределительные шайбы с воздушными каналами -образной формы с возможностью вращения, причем воздухораспределительная шайба верхней полой штанги жестко прикреплена к шкиву,который через гибкую связь соединен со шкивом вариатора машины.(Патент РФ 2274999, кл. 01 27/10, опубл. 27.01.2006, Б.12) Недостатком данного устройства является сложность в изготовлении штанг и установлении внутри 2 воздухораспределительных шайб пульсирующая подача воздуха усложняет и без того громоздкий механизм пневматического мотовила все вращающиеся части данного устройства требуют соответствующей смазки и манжетного уплотнения возможен катастрофический износ трущихся деталей и выход из строя воздухораспределительных шайб большой расход механической энергии для привода элементов подъем полеглых хлебов подачей воздуха из нижней штанги не эффективен. Задачей изобретения является создание пневматического мотовила уборочной машины,улучшающего работу уборочных машин,снижающего энергоемкость процесса и уменьшающего потери и травмирование зерна. Техническим результатом изобретения является снижение энергоемкости процесса и уменьшение потерь зерна. Это достигается тем, что в заявляемом пневматическом мотовиле уборочной машины,включающем компрессор,ресивер с пневмопроводами, на которых установлены краны управления, воздухонапорную трубу, пневмораспределительную трубу, согласно изобретению,оно содержит две воздухопроводные системы, в одной системе имеется воздухопроводный элемент,установленный между боковинами жатки с расположенными по всей е длине калиброванными прорезями, направленными к днищу жатки под углом в сторону движения машины, а во второй системе имеется воздухопроводный узел,включающий пневмораспределительную трубу,расположенную под режущим аппаратом жатки с калиброванными отверстиями по всей е длине и пневморасходными блоками, закрепленными на пальцах бруса режущего аппарата, при этом пневморасходные блоки создают направленное движение сжатого воздуха. Пневморасходный блок выполнен в виде толстостенного полого цилиндра,консольно закрепленного над режущим аппаратом,имеет направленный воздуховодный канал,пневмодозаторные отверстия и пневмофорсунки,причем пневмодозаторы расположены одинаково с обеих сторон по осевой линии пневморасходного блока и выполнены под углом 335 - 55 к оси воздуховода и направлены в сторону,противоположную движению уборочной машины. Пневмофорсунки установлены по верхней образующей линии цилиндра, а спаренные раструбы пневмофорсунок в горизонтальной плоскости образуют угол 35 - 55, в вертикальной плоскости угол 30 - 45 и направлены в сторону режущего аппарата уборочной машины. Пневморасходные блоки дополнительно снабжены конусом с образующим углом 45 - 75 и установлены над режущим аппаратом с шагом,равным 76,2(1), где- число промежуточных пальцев. Радиус конуса пневморасходного блока в вертикальной плоскости равен высоте сегмента. Рабочее давление в пневморасходной части системы составляет Р 0,25 - 0,45 МПа. Вакуумный узел, включающий 24416 воздухопроводную трубу с прорезями по всей е длине, вертикальные оси которых расположены в одной плоскости с пневморасходными блоками,имеет регулировку по вертикали и горизонтали, при этом площадь сечения каждой последующей прорези увеличивается относительно предыдущей на 9 и угол наклона прорезей равен 45 по ходу движения уборочной машины. Пневматическое мотовило уборочной машины поясняется чертежами Фиг. 1 - пальцевый брус, режущий аппарат жатки и пневморасходные блоки Фиг. 2 - разрез А - А по фиг. 1 Фиг. 3 - вид по стрелке В на фиг. 1 Фиг. 4 - вид по стрелке Д на фиг. 1 Фиг. 5 - узлы пневматической системы(вакуумная линия и линия нагнетания) Фиг. 6 - вид по стрелке С на фиг. 5 Пневматическое мотовило уборочной машины содержит 1 - пальцевый брус 2 - сегмент ножа 3 палец бруса 4 - прижим сегмента 5 пневморасходный блок 6 - пневмофорсунка 7 болт 8 - пневмодозаторы 9 -воздуховод 10 - остов воздуховода 11 - делитель 12 - кронштейн для крепления блока 13 - калиброванное отверстие 14 раструб пневмофорсунки 15 - задняя стенка жатки 16 - боковина жатки 17 - шнек жатки 18 вакуумный узел 19 - стеблестой 20 - делитель жатки 21 - пневмораспределительная труба 22 компрессор 23 - фильтр 24 - ресивер 25 манометр 26 - предохранительный клапан 27 дроссельный кран 28 - манометр рабочего давления 29 - воздухозаборник 30 - кран 31 прорези. Пневматическое мотовило уборочной машины устроено следующим образом. Жатка уборочной машины состоит из режущего аппарата, делителя 20, задней стенки 15, боковины 16, шнека 17. Режущий аппарат включает пальцевый брус 1,сегмент ножа 2 и палец бруса 3. Между боковинами жатки 16 установлен вакуумный узел 18, который расположен параллельно режущему аппарату и имеет возможность регулирования в горизонтальной и вертикальной плоскостях. Пневмонагнетательная система включает ресивер 24 с манометром 25 и предохранительным клапаном 26, дроссельный кран 27, манометр 28,пневмораспределительную трубу 21,расположенную соосно с пальцевым брусом 1 и имеющую калиброванные отверстия 13,совпадающие с впускными отверстиями в каждом остове воздуховода 10 пневморасходных блоков 5. Пневморасходные блоки 5 представляют собой толстостенные полые цилиндры,консольно закрепленные над режущим аппаратом жатки уборочной машины, дополнительно снабжены конусом с образующим углом 45 - 75 и установлены над режущим аппаратом с шагом,равным 76,2(1), где- число промежуточных пальцев. Радиус конуса пневморасходного блока 5 в вертикальной плоскости равен высоте сегмента. Место крепления остова воздуховода 10 пневморасходного блока 5 и пальца бруса 3 режущего аппарата совпадают. Пневморасходный блок имеет направленный канал воздуховода 9, ряд правильно расположенных с обеих сторон пневмодозаторов 8, при этом, оси отверстий составляют острые углы, направленные к режущему аппарату жатки. На пневморасходном блоке 5, по верхней линии образующей цилиндра,установлены пневмофорсунки 6 со спаренными раструбами 14,которые установлены под острым углом как в горизонтальной, так и в вертикальной плоскостях и направлены в сторону, противоположную движению машины. Делитель 11 пневморасходного блока 5 имеет оригинальную форму и при установке специальной пластины(не показана) пневморасходный блок 5 одновременно может быть использован при уборке полеглых культур. Система разряжения включает воздухозаборник 29, фильтр 23, кран (переключатель) 30, прорези 31 и компрессор 22. Пневматическое мотовило уборочной машины работает следующим образом. При движении уборочной машины с установленным пневматическим мотовилом компрессор 22, получающий механическую энергию от двигателя уборочной машины, подает под давлением сжатый воздух в ресивер 24,предварительно очищенный фильтром 23, при этом кран (распределитель) 30 включен на вакуумную транспортировку воздуха, поступающего через прорези 31 вакуумного узла 18. Напорная воздушная система готова к работе при условии создания в ресивере 24 оптимального давления Р 0,5 - 0,7 МПа, регулируемого предохранительным клапаном 26 и показаниями манометра 25. Для подачи сжатого воздуха в напорную магистраль открывают дроссельный кран 27 и устанавливают рабочее давление в воздухораспределительном узле,включающем пневмораспределительную трубу 21,расположенную под режущим аппаратом жатки и имеющую калиброванные отверстия 13, соосные со впускными отверстиями пневморасходных блоков 5. Затем сжатый воздух поступает в воздуховод 9 и проходит через пневмодозаторы 8. С повышением давления до рабочего Р 0,25 - 0,45 МПа вступают в работу пневмофорсунки 6. Рабочее давление контролируют по манометру 28. Вакуумный узел 18 включает воздухопроводную трубу с прорезями по всей е длине, вертикальные оси которых расположены в одной плоскости с пневморасходными блоками, имеет регулировку по вертикали и горизонтали. Площадь сечения каждой последующей прорези увеличивается относительно предыдущей на 9 с целью равномерного распределения поступающего воздуха и угол наклона прорезей равен 45 по ходу движения уборочной машины. При необходимости прорези могут быть защищены металлической сеткой. 24416 При движении уборочной машины со скоростьюм 6 - 8 км/час илим 1,6 - 2,2 м/сек, необходимо, чтобы скорость истечения воздушного потока из пневмодозаторов 8 и пневмофорсунок 6 должна быть в пределах в.п. 10,8 - 21,6 км/час или в.п. 3 - 6 м/сек. Истечение сжатого воздуха из пневмодозаторов 8 и пневмофорсунок 6 пневморасходных блоков 5 происходит одновременно. Тогда шаг установки пневморасходных блоков на пальцевом брусе 1 будет равен 76,2(1) мм, где п - число промежуточных пальцев 3 режущего аппарата (0 1 2 3 4 5). Следовательно, два параллельно расположенных пневморасходных блока 5 имеют пневмодозаторы 8 и пневмофорсунки 6 со спаренными раструбами 14,ориентированными по истечению воздушного потока к оси, расположенной на одинаковом расстоянии от продольных осей пневморасходных блоков 5. Воздушный поток, двигаясь в сторону режущего аппарата, подводит стеблестой 19 убираемых культур в зону резания, поддерживает его при срезании и подает срезанные стебли к шнеку 17 или на транспортер уборочной машины (не показано). Разряжение, создаваемое в зоне вакуумного узла 18 способствует технологическому процессу скашивания убираемых культур - стеблестоя 19 и укладки его на днище жатки. Дроссельный кран 27 и кран 30, а также манометр рабочего давления 28 находятся в кабине уборочной машины. Таким образом, предлагаемое пневматическое мотовило уборочной машины позволит повысить производительность уборочных агрегатов, их эксплуатационную надежность, снизить затраты энергии, уменьшить потери урожая и сохранить посевные качества зерна. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пневматическое мотовило уборочной машины, включающее компрессор, ресивер с пневмопроводами, на которых установлены краны управления,воздухонапорную трубу,пневмораспределительную трубу, отличающееся тем, что оно содержит две воздухопроводные системы,в одной системе имеется воздухопроводный элемент, установленный между боковинами жатки, с расположенными по всей е длине калиброванными прорезями, направленными к днищу жатки под углом, в сторону движения машины,а во второй системе имеется воздухопроводный узел,включающий пневмораспределительную трубу, расположенную под режущим аппаратом жатки, с калиброванными отверстиями по всей е длине и пневморасходными блоками, закрепленными на пальцах бруса режущего аппарата, при этом пневморасходные блоки обеспечивают направленное движение сжатого воздуха. 2. Пневматическое мотовило уборочной машины по п. 1, отличающееся тем, что пневморасходный блок выполнен в виде толстостенного полого цилиндра, консольно закрепленного над режущим аппаратом, имеет направленный воздуховодный канал,пневмодозаторные отверстия и пневмофорсунки,причем пневмодозаторы расположены одинаково с обеих сторон по осевой линии пневморасходного блока и выполнены под углом 35 - 55 к оси воздуховода и направлены в сторону, противоположную движению уборочной машины. 3. Пневматическое мотовило уборочной машины по п. 2, отличающееся тем, что пневмофорсунки установлены по верхней образующей линии цилиндра, а спаренные раструбы пневмофорсунок в горизонтальной плоскости образуют угол 35 55, в вертикальной плоскости угол 30 - 45 и направлены в сторону режущего аппарата уборочной машины. 4. Пневматическое мотовило уборочной машины по п. 1, отличающееся тем, что пневморасходные блоки дополнительно снабжены конусом с образующим углом 45 - 75 и установлены над режущим аппаратом с шагом, равным 76,2(1), где- число промежуточных пальцев, а радиус конуса пневморасходного блока в вертикальной плоскости равен высоте сегмента, при этом рабочее давление в пневморасходной части системы составляет Р 0,25 - 0,45 МПа. 5. Пневматическое мотовило уборочной машины по п. 1, отличающееся тем, что вакуумный узел,включающий воздухопроводную трубу с прорезями по всей е длине, вертикальные оси которых расположены в одной плоскости с пневморасходными блоками, имеет регулировку по вертикали и горизонтали, при этом площадь сечения каждой последующей прорези увеличивается,относительно предыдущей, на 9 и угол наклона прорезей равен 45 по ходу движения уборочной машины.
