Самоходная зенитная установка и кран для монтажа и демонтажа зенитной установки

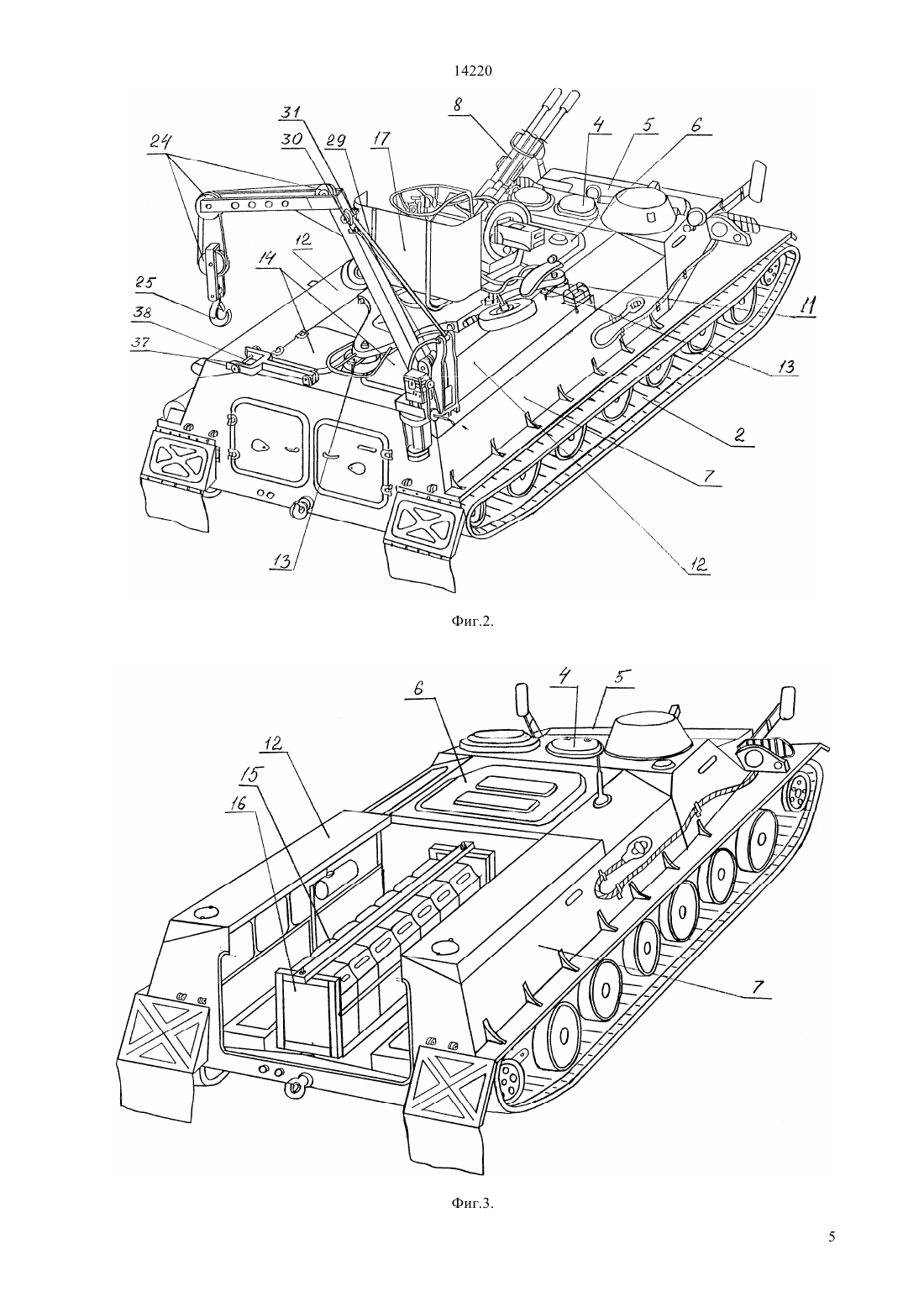

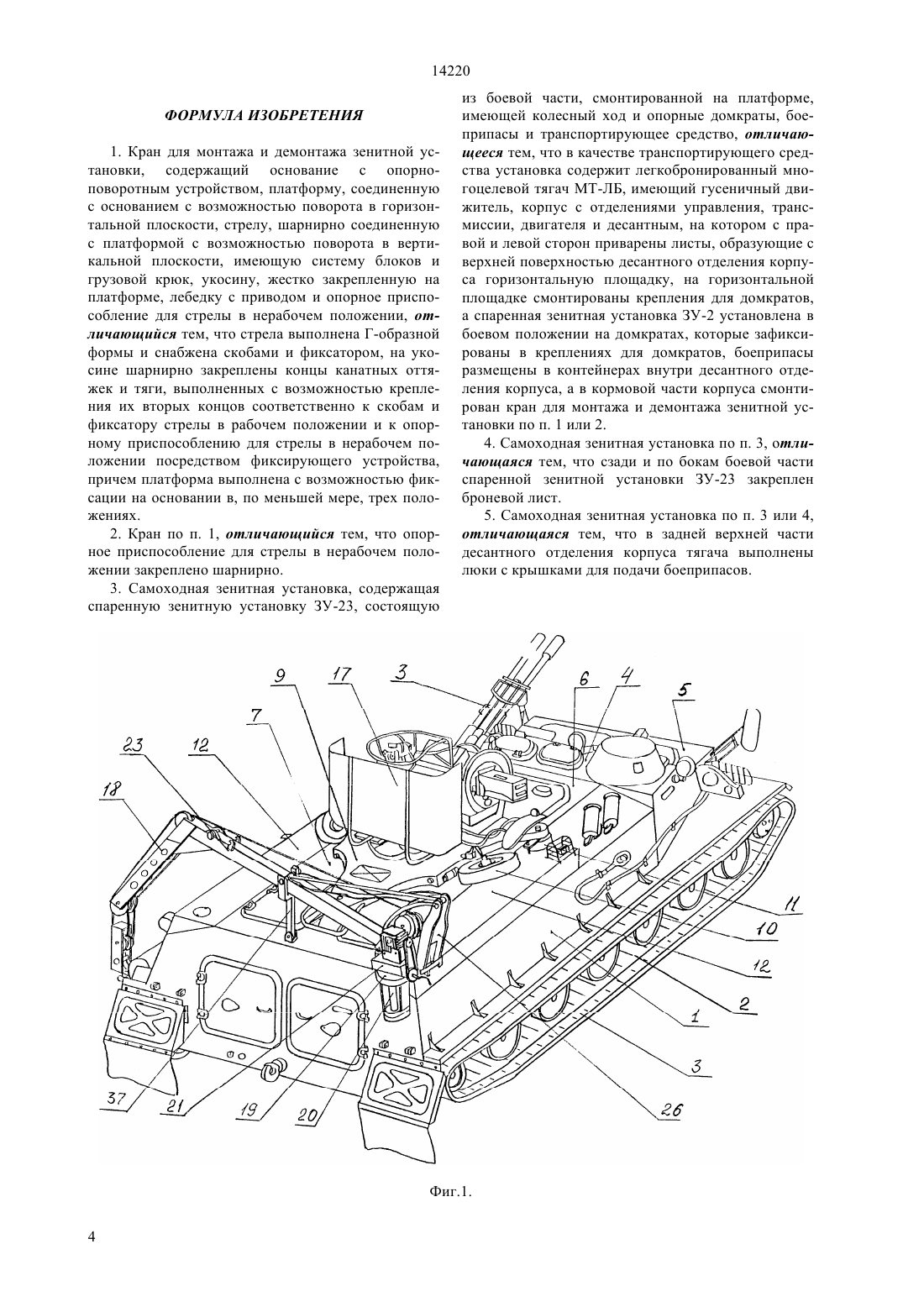

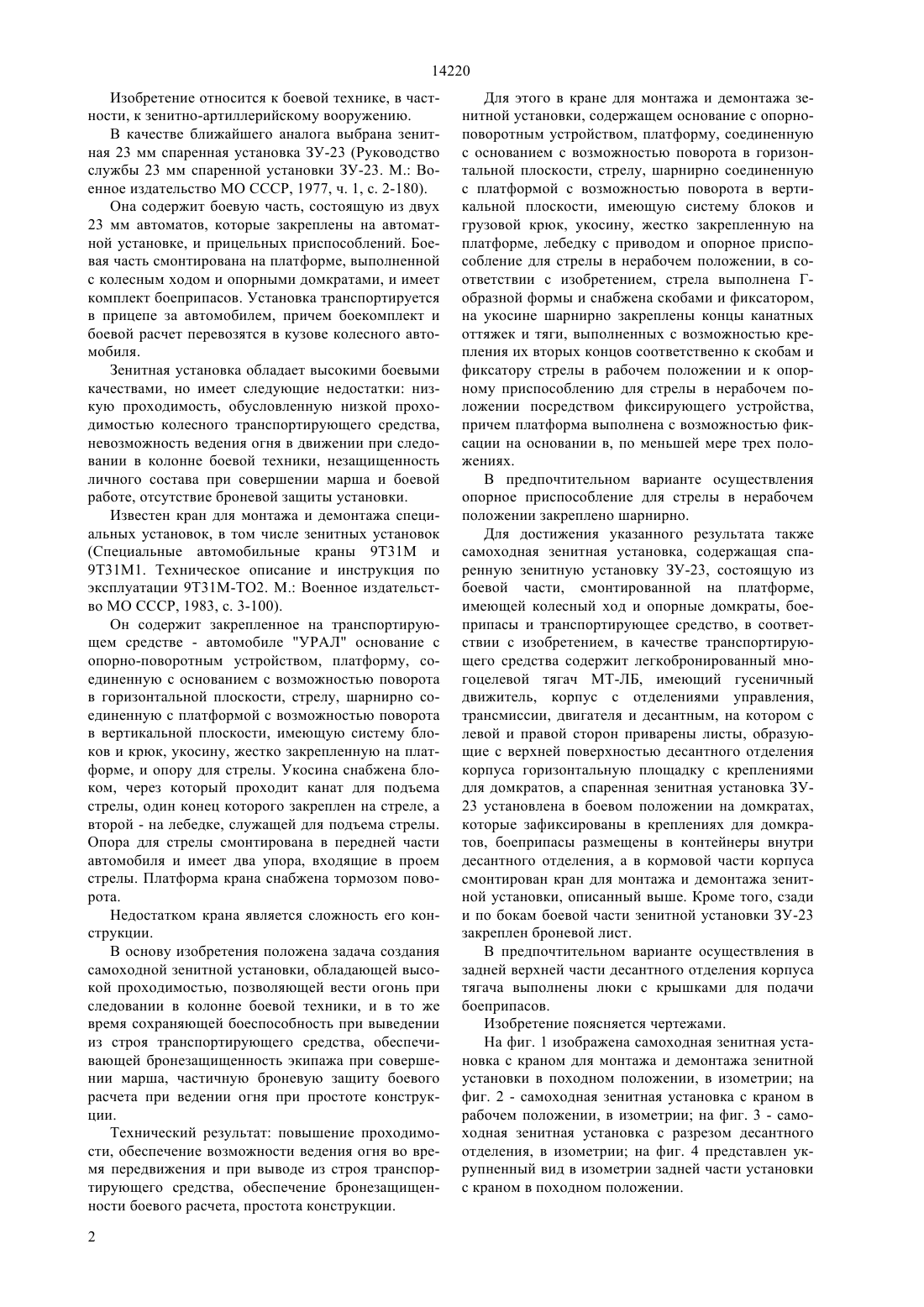

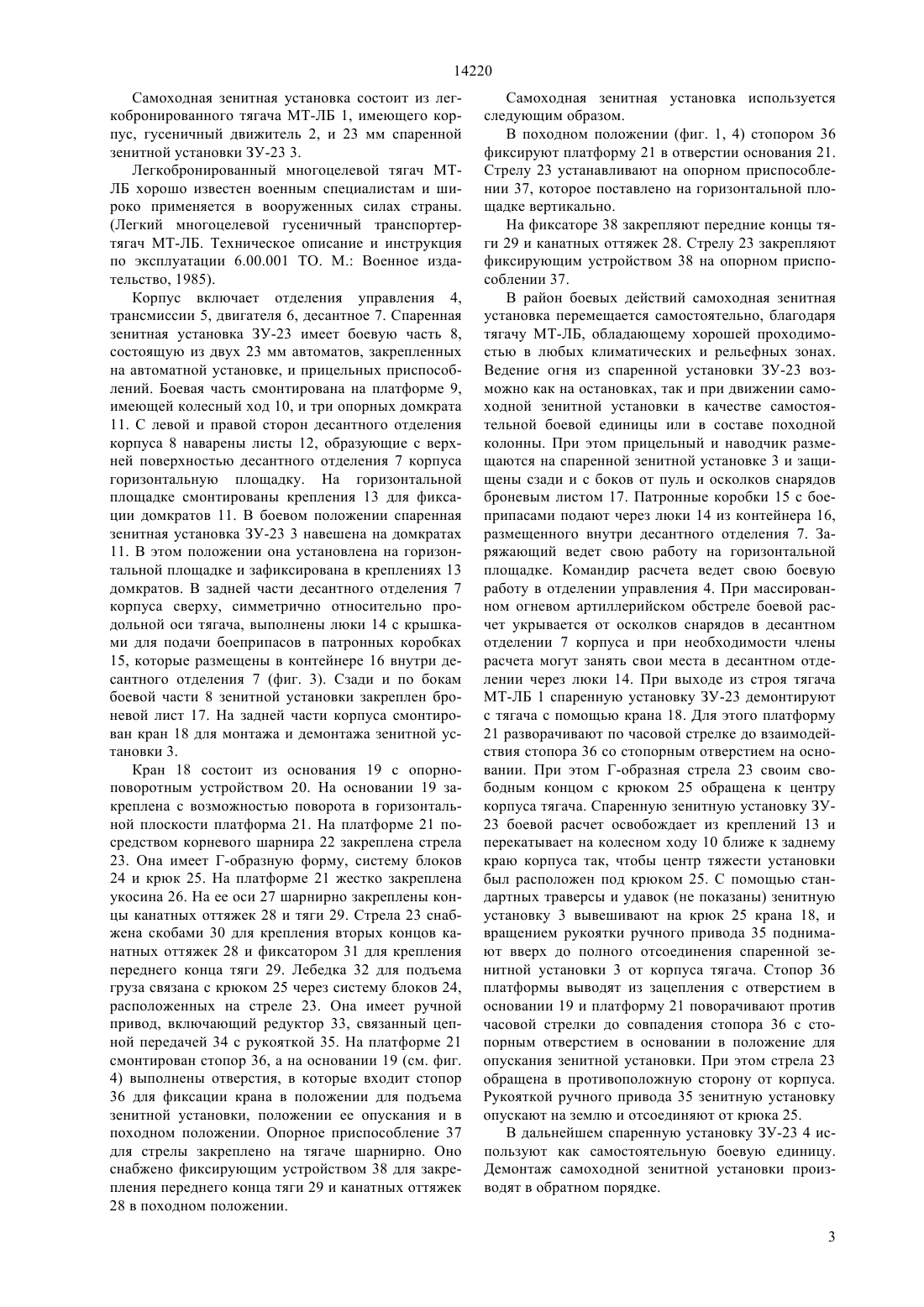

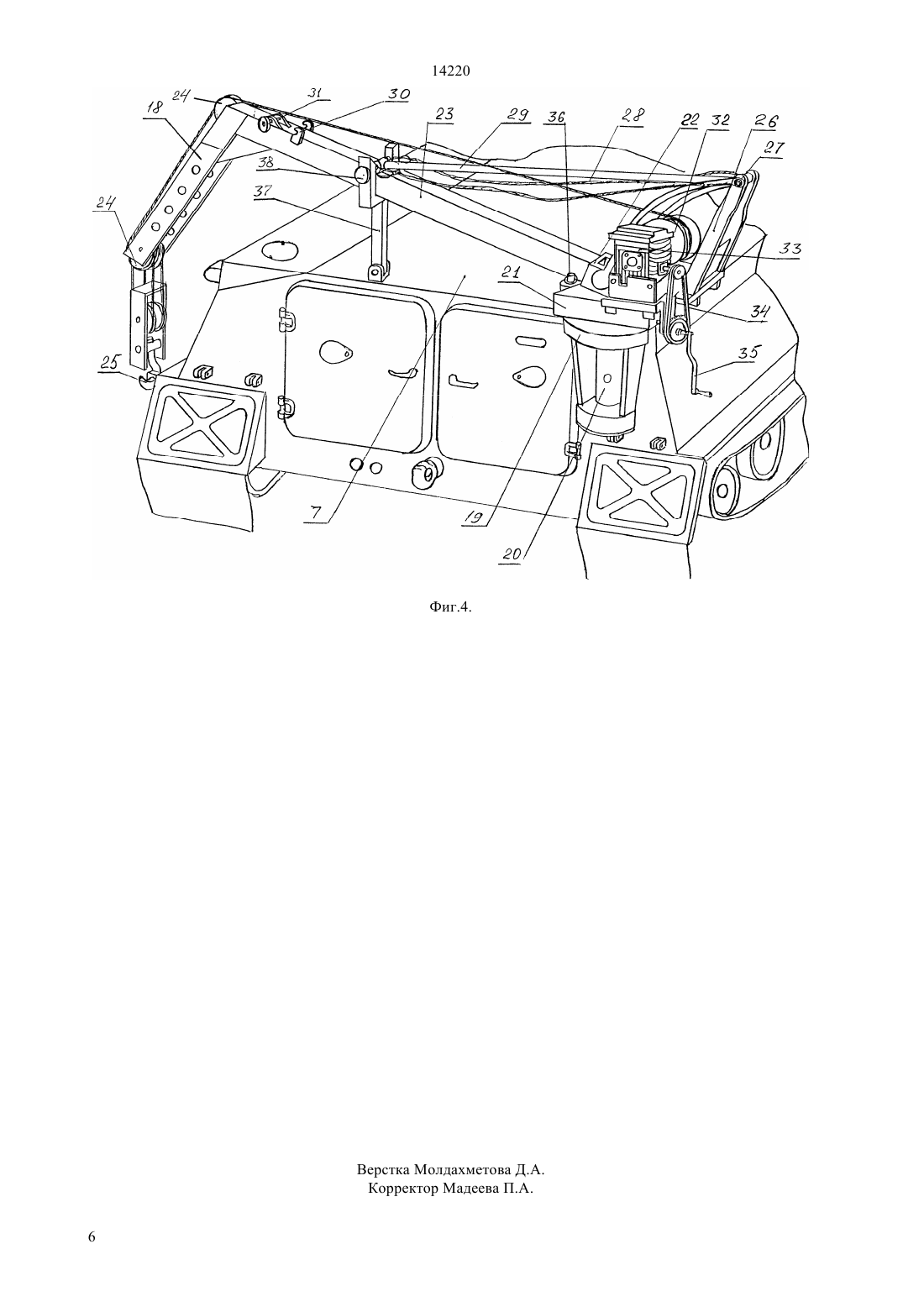

(51) 41 А 23/34 (2006.01) 66 23/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Это достигается тем, что в кране для монтажа и демонтажа зенитной установки, содержащем основание с опорно-поворотным устройством, платформу, соединенную с основанием с возможностью поворота в горизонтальной плоскости, стрелу, шарнирно соединенную с платформой с возможностью поворота в вертикальной плоскости, стрела выполнена Г-образной формы и снабжена скобами и фиксатором, на укосине шарнирно закреплены концы канатных оттяжек и тяги, выполненных с возможностью крепления их вторых концов соответственно к скобам и фиксатору стрелы в рабочем положении и к опорному приспособлению для стрелы в нерабочем положении посредством фиксирующего устройства, причем платформа выполнена с возможностью фиксации на основании в, по меньшей мере,трех положениях. А также тем, что самоходная зенитная установка,содержащая спаренную зенитную установку ЗУ-23,состоящую из боевой части, смонтированной на платформе с колесным ходом и опорными домкратами, боеприпасы и транспортирующее средство, в качестве транспортирующего средства содержит легкобронированный многоцелевой тягач МТ-ЛБ,имеющий гусеничный движитель, корпус с отделениями управления, трансмиссии, двигателя и десантным, на котором с правой и левой сторон приварены листы, образующие с верхней поверхностью, десантного отделения корпуса горизонтальную площадку с креплениями для домкратов, а спаренная зенитная установка ЗУ-2 установлена в боевом положении на домкратах, которые зафиксированы в креплениях для домкратов, боеприпасы размещены в контейнерах внутри десантного отделения корпуса, а в кормовой части корпуса смонтирован кран для монтажа и демонтажа зенитной установки, описанный выше.(72) Сихимов Манас Камардинович Левин Александр Мейерович Емельянов Владимир Анатольевич Тихоновский Олег Николаевич(56)6883 , кл. 417/02, 16.06.1998 ЕР 0244124 , кл. В 66 С 23/36, 41 7/02,66 23/00, 04.11.1987 Оружие России, каталог, том , Вооружение сухопутных войск, М. Милитари пэрэйд, 19961997 гг 2060361 С 1, кл. Е 21 В 35/00, А 62 С 3/00,20.05.199660209338 А, кл. 41 7/00, 41 9/82, 41 А 9/87, 21.10.1985 Руководство службы 23 мм спаренной установки ЗУ-23. М. Военное изд. СО СССР, 1977,ч. 1, с.2180 Специальные автомобильные краны 9 Т 31 М и 9 Т 31 М 1. Техническое описание и инструкция по эксплуатации. М. Военное изд. МО СССР, 1983, с. 3-100(54) САМОХОДНАЯ ЗЕНИТНАЯ УСТАНОВКА И КРАН ДЛЯ МОНТАЖА И ДЕМОНТАЖА ЗЕНИТНОЙ УСТАНОВКИ(57) Изобретение относится к боевой технике, в частности, к зенитно-артиллерийскому вооружению. Техническим результатом изобретения является повышение проходимости зенитной установки,обеспечение возможности ведения огня во время передвижения и при выводе из строя транспортного средства, обеспечение бронезащищенности боевого расчета, упрощение конструкции. 14220 Изобретение относится к боевой технике, в частности, к зенитно-артиллерийскому вооружению. В качестве ближайшего аналога выбрана зенитная 23 мм спаренная установка ЗУ-23 (Руководство службы 23 мм спаренной установки ЗУ-23. М. Военное издательство МО СССР, 1977, ч. 1, с. 2-180). Она содержит боевую часть, состоящую из двух 23 мм автоматов, которые закреплены на автоматной установке, и прицельных приспособлений. Боевая часть смонтирована на платформе, выполненной с колесным ходом и опорными домкратами, и имеет комплект боеприпасов. Установка транспортируется в прицепе за автомобилем, причем боекомплект и боевой расчет перевозятся в кузове колесного автомобиля. Зенитная установка обладает высокими боевыми качествами, но имеет следующие недостатки низкую проходимость, обусловленную низкой проходимостью колесного транспортирующего средства,невозможность ведения огня в движении при следовании в колонне боевой техники, незащищенность личного состава при совершении марша и боевой работе, отсутствие броневой защиты установки. Известен кран для монтажа и демонтажа специальных установок, в том числе зенитных установок(Специальные автомобильные краны 9 Т 31 М и 9 Т 31 М 1. Техническое описание и инструкция по эксплуатации 9 Т 31 М-ТО 2. М. Военное издательство МО СССР, 1983, с. 3-100). Он содержит закрепленное на транспортирующем средстве - автомобиле УРАЛ основание с опорно-поворотным устройством, платформу, соединенную с основанием с возможностью поворота в горизонтальной плоскости, стрелу, шарнирно соединенную с платформой с возможностью поворота в вертикальной плоскости, имеющую систему блоков и крюк, укосину, жестко закрепленную на платформе, и опору для стрелы. Укосина снабжена блоком, через который проходит канат для подъема стрелы, один конец которого закреплен на стреле, а второй - на лебедке, служащей для подъема стрелы. Опора для стрелы смонтирована в передней части автомобиля и имеет два упора, входящие в проем стрелы. Платформа крана снабжена тормозом поворота. Недостатком крана является сложность его конструкции. В основу изобретения положена задача создания самоходной зенитной установки, обладающей высокой проходимостью, позволяющей вести огонь при следовании в колонне боевой техники, и в то же время сохраняющей боеспособность при выведении из строя транспортирующего средства, обеспечивающей бронезащищенность экипажа при совершении марша, частичную броневую защиту боевого расчета при ведении огня при простоте конструкции. Технический результат повышение проходимости, обеспечение возможности ведения огня во время передвижения и при выводе из строя транспортирующего средства, обеспечение бронезащищенности боевого расчета, простота конструкции. 2 Для этого в кране для монтажа и демонтажа зенитной установки, содержащем основание с опорноповоротным устройством, платформу, соединенную с основанием с возможностью поворота в горизонтальной плоскости, стрелу, шарнирно соединенную с платформой с возможностью поворота в вертикальной плоскости, имеющую систему блоков и грузовой крюк, укосину, жестко закрепленную на платформе, лебедку с приводом и опорное приспособление для стрелы в нерабочем положении, в соответствии с изобретением, стрела выполнена Гобразной формы и снабжена скобами и фиксатором,на укосине шарнирно закреплены концы канатных оттяжек и тяги, выполненных с возможностью крепления их вторых концов соответственно к скобам и фиксатору стрелы в рабочем положении и к опорному приспособлению для стрелы в нерабочем положении посредством фиксирующего устройства,причем платформа выполнена с возможностью фиксации на основании в, по меньшей мере трех положениях. В предпочтительном варианте осуществления опорное приспособление для стрелы в нерабочем положении закреплено шарнирно. Для достижения указанного результата также самоходная зенитная установка, содержащая спаренную зенитную установку ЗУ-23, состоящую из боевой части, смонтированной на платформе,имеющей колесный ход и опорные домкраты, боеприпасы и транспортирующее средство, в соответствии с изобретением, в качестве транспортирующего средства содержит легкобронированный многоцелевой тягач МТ-ЛБ, имеющий гусеничный движитель, корпус с отделениями управления,трансмиссии, двигателя и десантным, на котором с левой и правой сторон приварены листы, образующие с верхней поверхностью десантного отделения корпуса горизонтальную площадку с креплениями для домкратов, а спаренная зенитная установка ЗУ 23 установлена в боевом положении на домкратах,которые зафиксированы в креплениях для домкратов, боеприпасы размещены в контейнеры внутри десантного отделения, а в кормовой части корпуса смонтирован кран для монтажа и демонтажа зенитной установки, описанный выше. Кроме того, сзади и по бокам боевой части зенитной установки ЗУ-23 закреплен броневой лист. В предпочтительном варианте осуществления в задней верхней части десантного отделения корпуса тягача выполнены люки с крышками для подачи боеприпасов. Изобретение поясняется чертежами. На фиг. 1 изображена самоходная зенитная установка с краном для монтажа и демонтажа зенитной установки в походном положении, в изометрии на фиг. 2 - самоходная зенитная установка с краном в рабочем положении, в изометрии на фиг. 3 - самоходная зенитная установка с разрезом десантного отделения, в изометрии на фиг. 4 представлен укрупненный вид в изометрии задней части установки с краном в походном положении. 14220 Самоходная зенитная установка состоит из легкобронированного тягача МТ-ЛБ 1, имеющего корпус, гусеничный движитель 2, и 23 мм спаренной зенитной установки ЗУ-23 3. Легкобронированный многоцелевой тягач МТЛБ хорошо известен военным специалистам и широко применяется в вооруженных силах страны.(Легкий многоцелевой гусеничный транспортертягач МТ-ЛБ. Техническое описание и инструкция по эксплуатации 6.00.001 ТО. М. Военное издательство, 1985). Корпус включает отделения управления 4,трансмиссии 5, двигателя 6, десантное 7. Спаренная зенитная установка ЗУ-23 имеет боевую часть 8,состоящую из двух 23 мм автоматов, закрепленных на автоматной установке, и прицельных приспособлений. Боевая часть смонтирована на платформе 9,имеющей колесный ход 10, и три опорных домкрата 11. С левой и правой сторон десантного отделения корпуса 8 наварены листы 12, образующие с верхней поверхностью десантного отделения 7 корпуса горизонтальную площадку. На горизонтальной площадке смонтированы крепления 13 для фиксации домкратов 11. В боевом положении спаренная зенитная установка ЗУ-23 3 навешена на домкратах 11. В этом положении она установлена на горизонтальной площадке и зафиксирована в креплениях 13 домкратов. В задней части десантного отделения 7 корпуса сверху, симметрично относительно продольной оси тягача, выполнены люки 14 с крышками для подачи боеприпасов в патронных коробках 15, которые размещены в контейнере 16 внутри десантного отделения 7 (фиг. 3). Сзади и по бокам боевой части 8 зенитной установки закреплен броневой лист 17. На задней части корпуса смонтирован кран 18 для монтажа и демонтажа зенитной установки 3. Кран 18 состоит из основания 19 с опорноповоротным устройством 20. На основании 19 закреплена с возможностью поворота в горизонтальной плоскости платформа 21. На платформе 21 посредством корневого шарнира 22 закреплена стрела 23. Она имеет Г-образную форму, систему блоков 24 и крюк 25. На платформе 21 жестко закреплена укосина 26. На ее оси 27 шарнирно закреплены концы канатных оттяжек 28 и тяги 29. Стрела 23 снабжена скобами 30 для крепления вторых концов канатных оттяжек 28 и фиксатором 31 для крепления переднего конца тяги 29. Лебедка 32 для подъема груза связана с крюком 25 через систему блоков 24,расположенных на стреле 23. Она имеет ручной привод, включающий редуктор 33, связанный цепной передачей 34 с рукояткой 35. На платформе 21 смонтирован стопор 36, а на основании 19 (см. фиг. 4) выполнены отверстия, в которые входит стопор 36 для фиксации крана в положении для подъема зенитной установки, положении ее опускания и в походном положении. Опорное приспособление 37 для стрелы закреплено на тягаче шарнирно. Оно снабжено фиксирующим устройством 38 для закрепления переднего конца тяги 29 и канатных оттяжек 28 в походном положении. Самоходная зенитная установка используется следующим образом. В походном положении (фиг. 1, 4) стопором 36 фиксируют платформу 21 в отверстии основания 21. Стрелу 23 устанавливают на опорном приспособлении 37, которое поставлено на горизонтальной площадке вертикально. На фиксаторе 38 закрепляют передние концы тяги 29 и канатных оттяжек 28. Стрелу 23 закрепляют фиксирующим устройством 38 на опорном приспособлении 37. В район боевых действий самоходная зенитная установка перемещается самостоятельно, благодаря тягачу МТ-ЛБ, обладающему хорошей проходимостью в любых климатических и рельефных зонах. Ведение огня из спаренной установки ЗУ-23 возможно как на остановках, так и при движении самоходной зенитной установки в качестве самостоятельной боевой единицы или в составе походной колонны. При этом прицельный и наводчик размещаются на спаренной зенитной установке 3 и защищены сзади и с боков от пуль и осколков снарядов броневым листом 17. Патронные коробки 15 с боеприпасами подают через люки 14 из контейнера 16,размещенного внутри десантного отделения 7. Заряжающий ведет свою работу на горизонтальной площадке. Командир расчета ведет свою боевую работу в отделении управления 4. При массированном огневом артиллерийском обстреле боевой расчет укрывается от осколков снарядов в десантном отделении 7 корпуса и при необходимости члены расчета могут занять свои места в десантном отделении через люки 14. При выходе из строя тягача МТ-ЛБ 1 спаренную установку ЗУ-23 демонтируют с тягача с помощью крана 18. Для этого платформу 21 разворачивают по часовой стрелке до взаимодействия стопора 36 со стопорным отверстием на основании. При этом Г-образная стрела 23 своим свободным концом с крюком 25 обращена к центру корпуса тягача. Спаренную зенитную установку ЗУ 23 боевой расчет освобождает из креплений 13 и перекатывает на колесном ходу 10 ближе к заднему краю корпуса так, чтобы центр тяжести установки был расположен под крюком 25. С помощью стандартных траверсы и удавок (не показаны) зенитную установку 3 вывешивают на крюк 25 крана 18, и вращением рукоятки ручного привода 35 поднимают вверх до полного отсоединения спаренной зенитной установки 3 от корпуса тягача. Стопор 36 платформы выводят из зацепления с отверстием в основании 19 и платформу 21 поворачивают против часовой стрелки до совпадения стопора 36 с стопорным отверстием в основании в положение для опускания зенитной установки. При этом стрела 23 обращена в противоположную сторону от корпуса. Рукояткой ручного привода 35 зенитную установку опускают на землю и отсоединяют от крюка 25. В дальнейшем спаренную установку ЗУ-23 4 используют как самостоятельную боевую единицу. Демонтаж самоходной зенитной установки производят в обратном порядке. 3 14220 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кран для монтажа и демонтажа зенитной установки, содержащий основание с опорноповоротным устройством, платформу, соединенную с основанием с возможностью поворота в горизонтальной плоскости, стрелу, шарнирно соединенную с платформой с возможностью поворота в вертикальной плоскости, имеющую систему блоков и грузовой крюк, укосину, жестко закрепленную на платформе, лебедку с приводом и опорное приспособление для стрелы в нерабочем положении, отличающийся тем, что стрела выполнена Г-образной формы и снабжена скобами и фиксатором, на укосине шарнирно закреплены концы канатных оттяжек и тяги, выполненных с возможностью крепления их вторых концов соответственно к скобам и фиксатору стрелы в рабочем положении и к опорному приспособлению для стрелы в нерабочем положении посредством фиксирующего устройства,причем платформа выполнена с возможностью фиксации на основании в, по меньшей мере, трех положениях. 2. Кран по п. 1, отличающийся тем, что опорное приспособление для стрелы в нерабочем положении закреплено шарнирно. 3. Самоходная зенитная установка, содержащая спаренную зенитную установку ЗУ-23, состоящую из боевой части, смонтированной на платформе,имеющей колесный ход и опорные домкраты, боеприпасы и транспортирующее средство, отличающееся тем, что в качестве транспортирующего средства установка содержит легкобронированный многоцелевой тягач МТ-ЛБ, имеющий гусеничный движитель, корпус с отделениями управления, трансмиссии, двигателя и десантным, на котором с правой и левой сторон приварены листы, образующие с верхней поверхностью десантного отделения корпуса горизонтальную площадку, на горизонтальной площадке смонтированы крепления для домкратов,а спаренная зенитная установка ЗУ-2 установлена в боевом положении на домкратах, которые зафиксированы в креплениях для домкратов, боеприпасы размещены в контейнерах внутри десантного отделения корпуса, а в кормовой части корпуса смонтирован кран для монтажа и демонтажа зенитной установки по п. 1 или 2. 4. Самоходная зенитная установка по п. 3, отличающаяся тем, что сзади и по бокам боевой части спаренной зенитной установки ЗУ-23 закреплен броневой лист. 5. Самоходная зенитная установка по п. 3 или 4,отличающаяся тем, что в задней верхней части десантного отделения корпуса тягача выполнены люки с крышками для подачи боеприпасов.
