Шприц-автомат Ташена

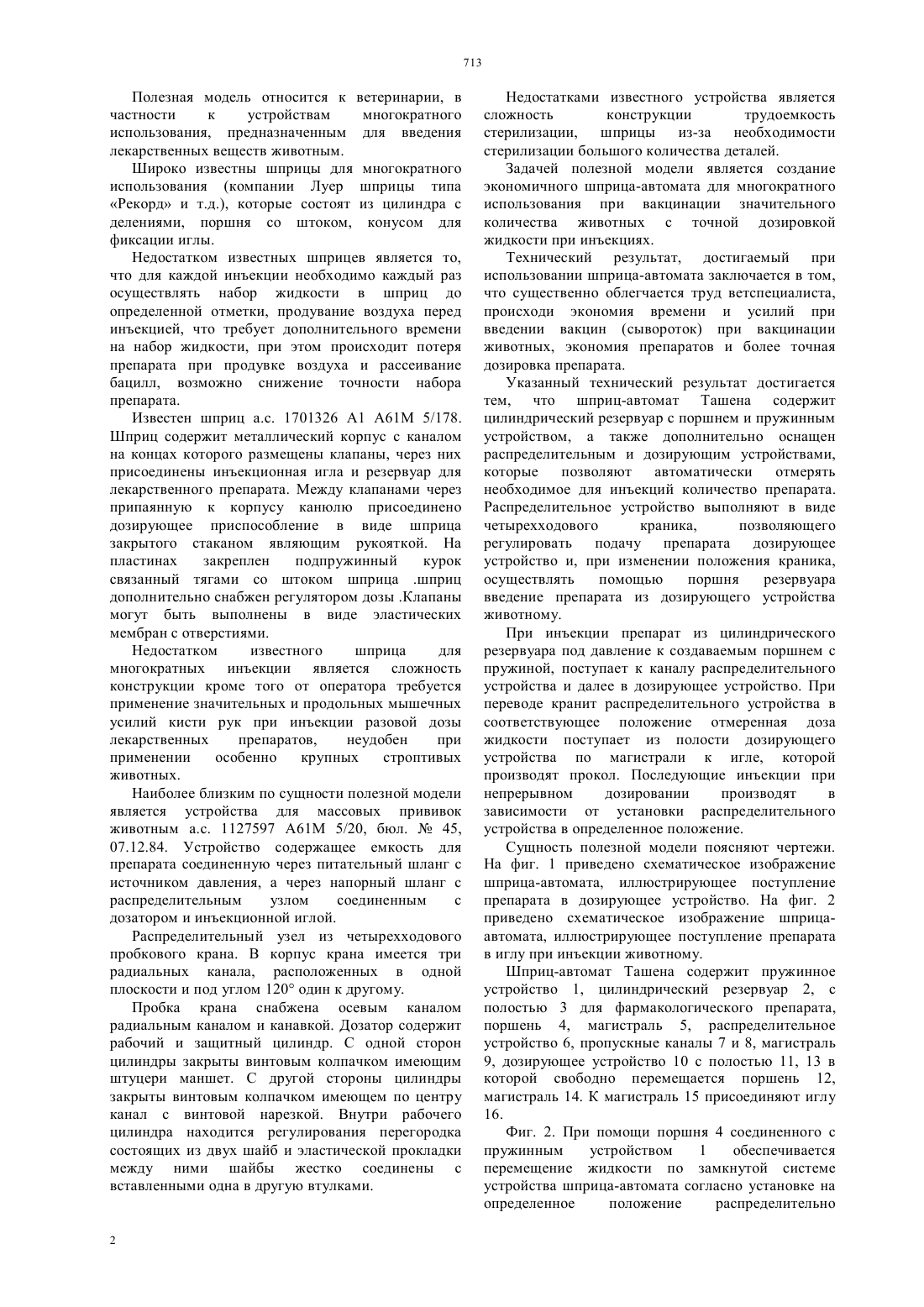

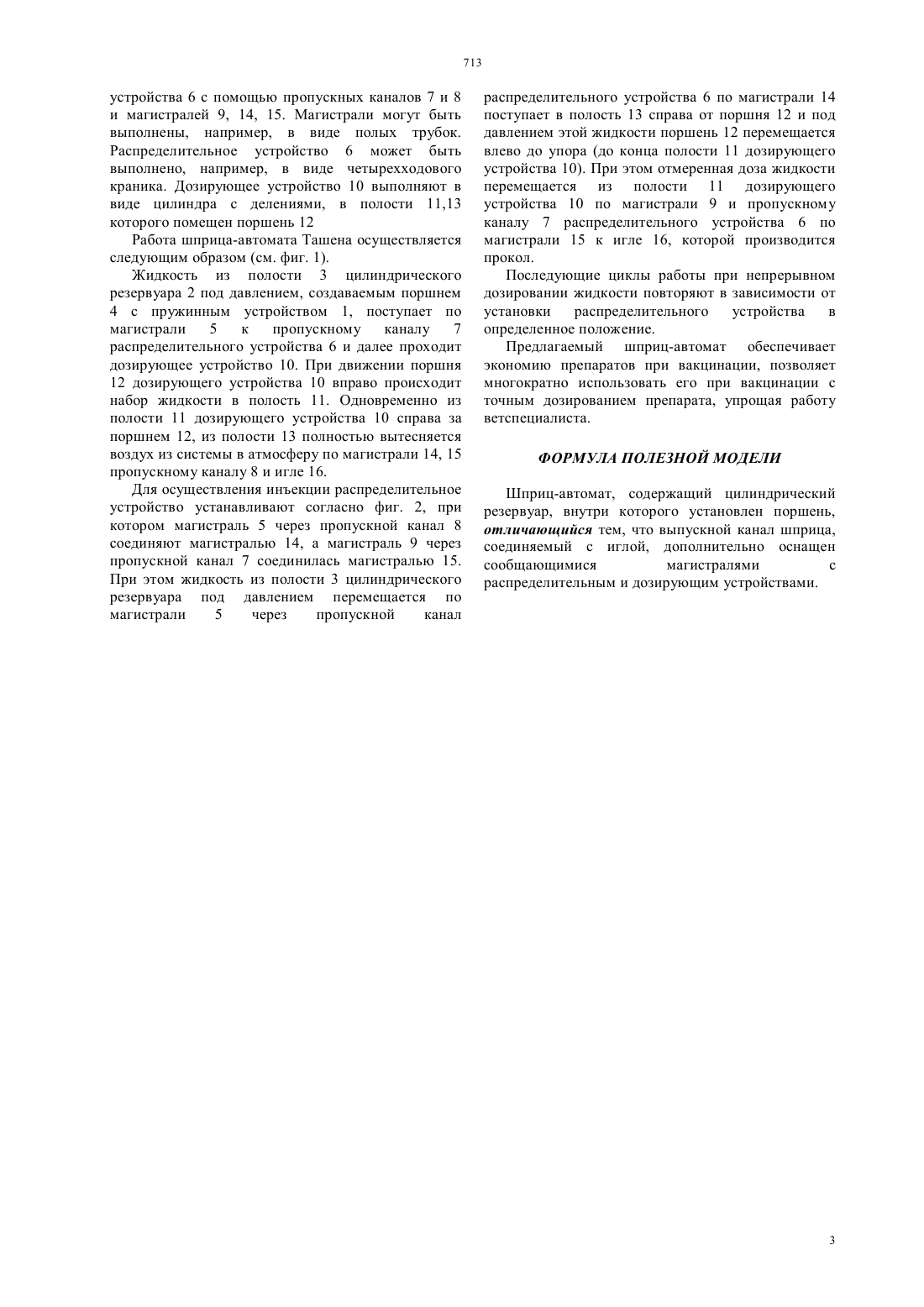

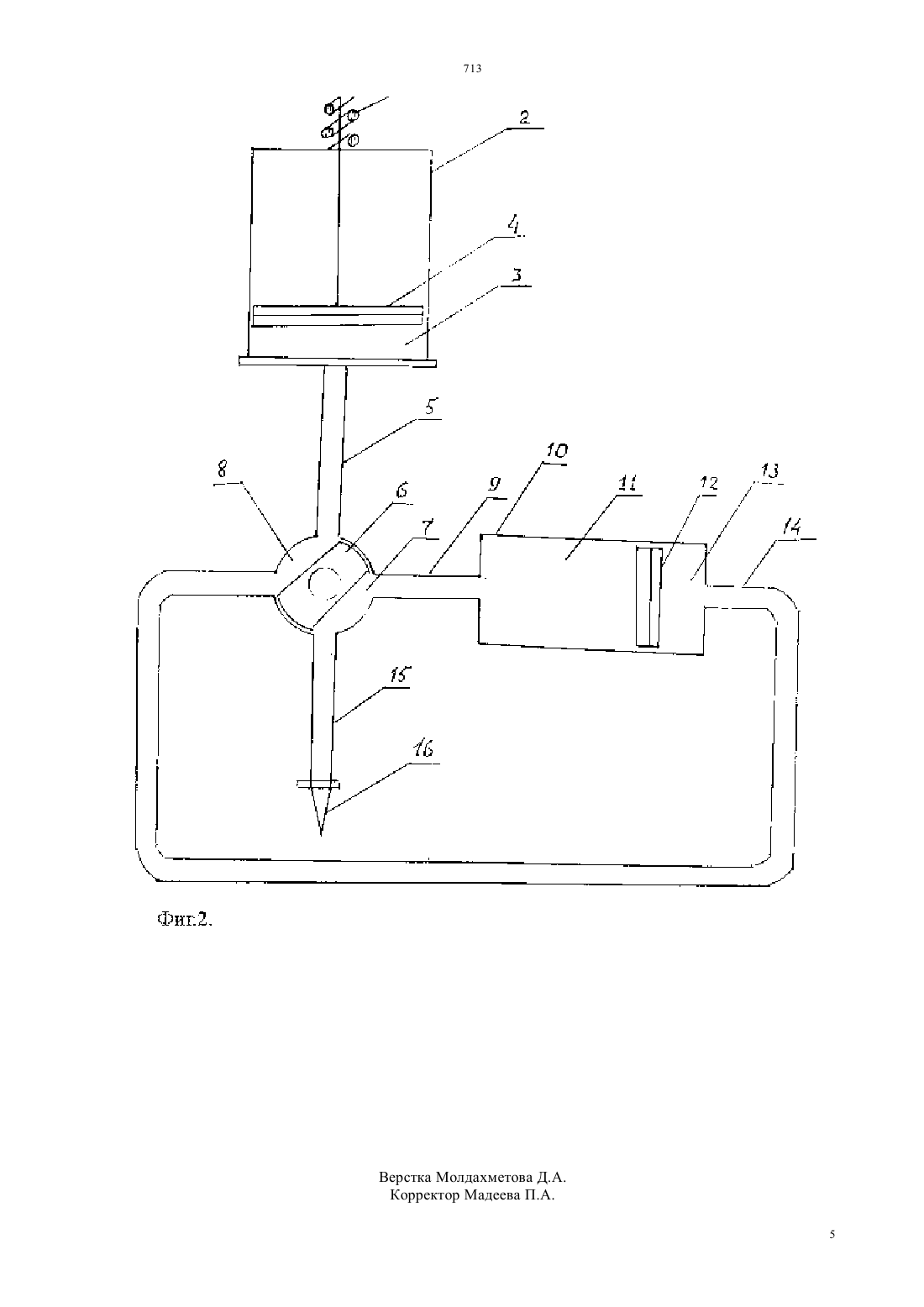

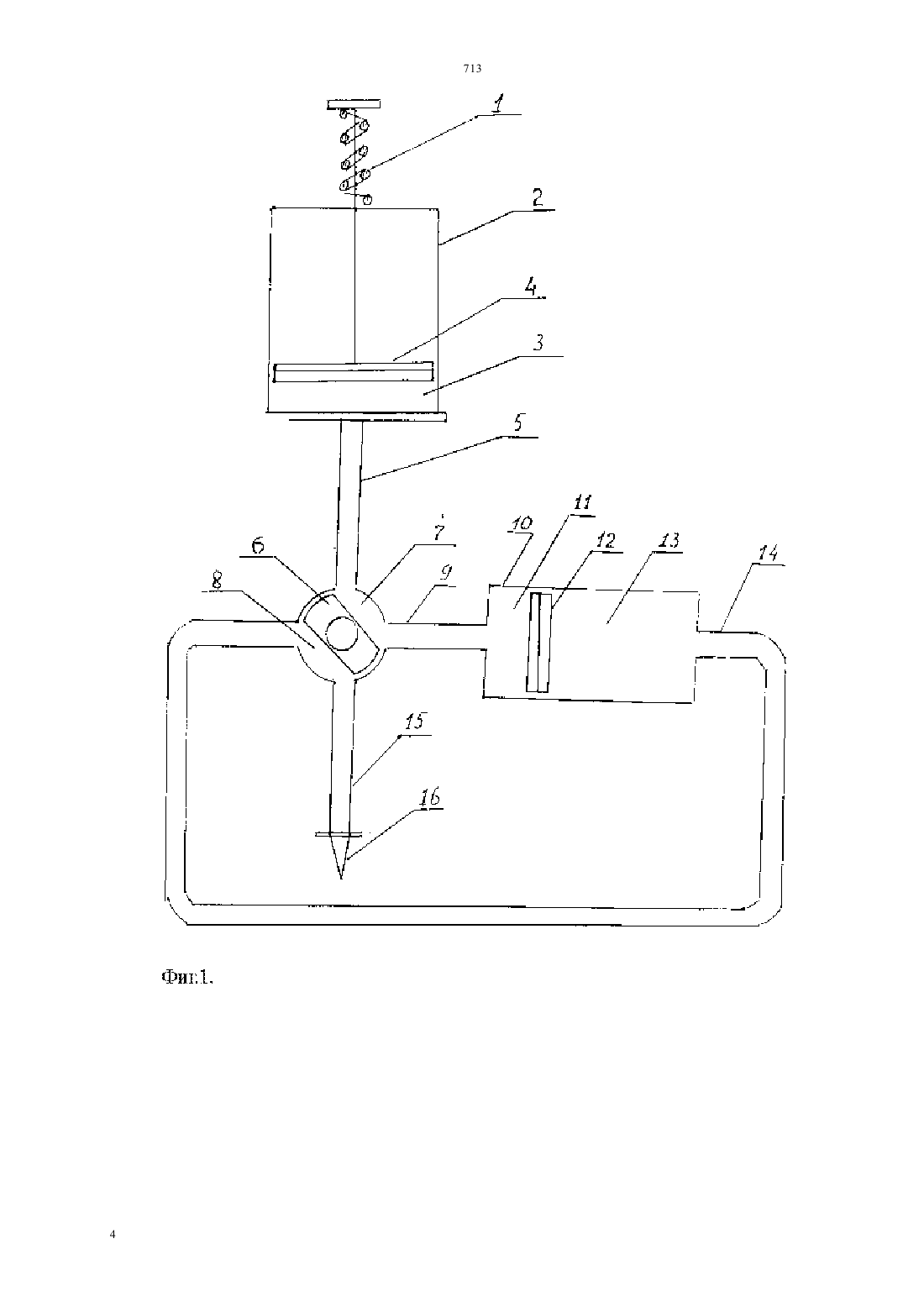

(51) 61 5/20 (2010.01) 61 5/178 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ распределительным и дозирующим устройствами. Цилиндрический резервуар содержит поршень с пружиной. Распределительное устройство выполняют в виде четырехходового краника, который соединен с цилиндрическим резервуаром и дозирующим устройством, последний выполняют в виде цилиндра с делениями, в котором помещен свободно перемещающийся поршень. При инъекции препарат из цилиндрического резервуара под давлением, создаваемым поршнем с пружиной, поступает к каналу распределительного устройства и далее в дозирующее устройство. Отмеренная доза жидкости поступает из полости дозирующего устройства по магистрали к игле,которой производят прокол. Последующие инъекции при непрерывном дозировании производят в зависимости от установки распределительного устройства определенное положение.(57) Полезная модель относится к ветеринарии, в частности к устройствам многократного использования, предназначенным для введения жидких препаратов животным. Задачей полезной модели является создание шприца-автомата для многократного использования,позволяющего быстро и точно дозировать жидкость при инъекциях и быстро осуществлять инъекции. Технический результат заключается в том, что использование шприца-автомата облегчает труд ветспециалиста, экономит время и усилия при наборе вакцин или сывороток при вакцинации. Шприц-автомат Ташена состоит из цилиндрического резервуара, соединенного с Полезная модель относится к ветеринарии, в частности к устройствам многократного использования, предназначенным для введения лекарственных веществ животным. Широко известны шприцы для многократного использования (компании Луер шприцы типа Рекорд и т.д.), которые состоят из цилиндра с делениями, поршня со штоком, конусом для фиксации иглы. Недостатком известных шприцев является то,что для каждой инъекции необходимо каждый раз осуществлять набор жидкости в шприц до определенной отметки, продувание воздуха перед инъекцией, что требует дополнительного времени на набор жидкости, при этом происходит потеря препарата при продувке воздуха и рассеивание бацилл, возможно снижение точности набора препарата. Известен шприц а.с. 1701326 1 61 5/178. Шприц содержит металлический корпус с каналом на концах которого размещены клапаны, через них присоединены инъекционная игла и резервуар для лекарственного препарата. Между клапанами через припаянную к корпусу канюлю присоединено дозирующее приспособление в виде шприца закрытого стаканом являющим рукояткой. На пластинах закреплен подпружинный курок связанный тягами со штоком шприца .шприц дополнительно снабжен регулятором дозы .Клапаны могут быть выполнены в виде эластических мембран с отверстиями. Недостатком известного шприца для многократных инъекции является сложность конструкции кроме того от оператора требуется применение значительных и продольных мышечных усилий кисти рук при инъекции разовой дозы лекарственных препаратов,неудобен при применении особенно крупных строптивых животных. Наиболее близким по сущности полезной модели является устройства для массовых прививок животным а.с. 1127597 А 61 М 5/20, бюл.45,07.12.84. Устройство содержащее емкость для препарата соединенную через питательный шланг с источником давления, а через напорный шланг с распределительным узлом соединенным с дозатором и инъекционной иглой. Распределительный узел из четырехходового пробкового крана. В корпус крана имеется три радиальных канала, расположенных в одной плоскости и под углом 120 один к другому. Пробка крана снабжена осевым каналом радиальным каналом и канавкой. Дозатор содержит рабочий и защитный цилиндр. С одной сторон цилиндры закрыты винтовым колпачком имеющим штуцери маншет. С другой стороны цилиндры закрыты винтовым колпачком имеющем по центру канал с винтовой нарезкой. Внутри рабочего цилиндра находится регулирования перегородка состоящих из двух шайб и эластической прокладки между ними шайбы жестко соединены с вставленными одна в другую втулками. Недостатками известного устройства является сложность конструкции трудоемкость стерилизации, шприцы из-за необходимости стерилизации большого количества деталей. Задачей полезной модели является создание экономичного шприца-автомата для многократного использования при вакцинации значительного количества животных с точной дозировкой жидкости при инъекциях. Технический результат, достигаемый при использовании шприца-автомата заключается в том,что существенно облегчается труд ветспециалиста,происходи экономия времени и усилий при введении вакцин (сывороток) при вакцинации животных, экономия препаратов и более точная дозировка препарата. Указанный технический результат достигается тем, что шприц-автомат Ташена содержит цилиндрический резервуар с поршнем и пружинным устройством, а также дополнительно оснащен распределительным и дозирующим устройствами,которые позволяют автоматически отмерять необходимое для инъекций количество препарата. Распределительное устройство выполняют в виде четырехходового краника,позволяющего регулировать подачу препарата дозирующее устройство и, при изменении положения краника,осуществлять помощью поршня резервуара введение препарата из дозирующего устройства животному. При инъекции препарат из цилиндрического резервуара под давление к создаваемым поршнем с пружиной, поступает к каналу распределительного устройства и далее в дозирующее устройство. При переводе кранит распределительного устройства в соответствующее положение отмеренная доза жидкости поступает из полости дозирующего устройства по магистрали к игле, которой производят прокол. Последующие инъекции при непрерывном дозировании производят в зависимости от установки распределительного устройства в определенное положение. Сущность полезной модели поясняют чертежи. На фиг. 1 приведено схематическое изображение шприца-автомата, иллюстрирующее поступление препарата в дозирующее устройство. На фиг. 2 приведено схематическое изображение шприцаавтомата, иллюстрирующее поступление препарата в иглу при инъекции животному. Шприц-автомат Ташена содержит пружинное устройство 1, цилиндрический резервуар 2, с полостью 3 для фармакологического препарата,поршень 4, магистраль 5, распределительное устройство 6, пропускные каналы 7 и 8, магистраль 9, дозирующее устройство 10 с полостью 11, 13 в которой свободно перемещается поршень 12,магистраль 14. К магистраль 15 присоединяют иглу 16. Фиг. 2. При помощи поршня 4 соединенного с пружинным устройством 1 обеспечивается перемещение жидкости по замкнутой системе устройства шприца-автомата согласно установке на определенное положение распределительно устройства 6 с помощью пропускных каналов 7 и 8 и магистралей 9, 14, 15. Магистрали могут быть выполнены, например, в виде полых трубок. Распределительное устройство 6 может быть выполнено, например, в виде четырехходового краника. Дозирующее устройство 10 выполняют в виде цилиндра с делениями, в полости 11,13 которого помещен поршень 12 Работа шприца-автомата Ташена осуществляется следующим образом (см. фиг. 1). Жидкость из полости 3 цилиндрического резервуара 2 под давлением, создаваемым поршнем 4 с пружинным устройством 1, поступает по магистрали 5 к пропускному каналу 7 распределительного устройства 6 и далее проходит дозирующее устройство 10. При движении поршня 12 дозирующего устройства 10 вправо происходит набор жидкости в полость 11. Одновременно из полости 11 дозирующего устройства 10 справа за поршнем 12, из полости 13 полностью вытесняется воздух из системы в атмосферу по магистрали 14, 15 пропускному каналу 8 и игле 16. Для осуществления инъекции распределительное устройство устанавливают согласно фиг. 2, при котором магистраль 5 через пропускной канал 8 соединяют магистралью 14, а магистраль 9 через пропускной канал 7 соединилась магистралью 15. При этом жидкость из полости 3 цилиндрического резервуара под давлением перемещается по магистрали 5 через пропускной канал распределительного устройства 6 по магистрали 14 поступает в полость 13 справа от поршня 12 и под давлением этой жидкости поршень 12 перемещается влево до упора (до конца полости 11 дозирующего устройства 10). При этом отмеренная доза жидкости перемещается из полости 11 дозирующего устройства 10 по магистрали 9 и пропускному каналу 7 распределительного устройства 6 по магистрали 15 к игле 16, которой производится прокол. Последующие циклы работы при непрерывном дозировании жидкости повторяют в зависимости от установки распределительного устройства в определенное положение. Предлагаемый шприц-автомат обеспечивает экономию препаратов при вакцинации, позволяет многократно использовать его при вакцинации с точным дозированием препарата, упрощая работу ветспециалиста. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шприц-автомат, содержащий цилиндрический резервуар, внутри которого установлен поршень,отличающийся тем, что выпускной канал шприца,соединяемый с иглой, дополнительно оснащен сообщающимися магистралями с распределительным и дозирующим устройствами.
