Контейнер транспортно – погрузочный для сыпучих материалов

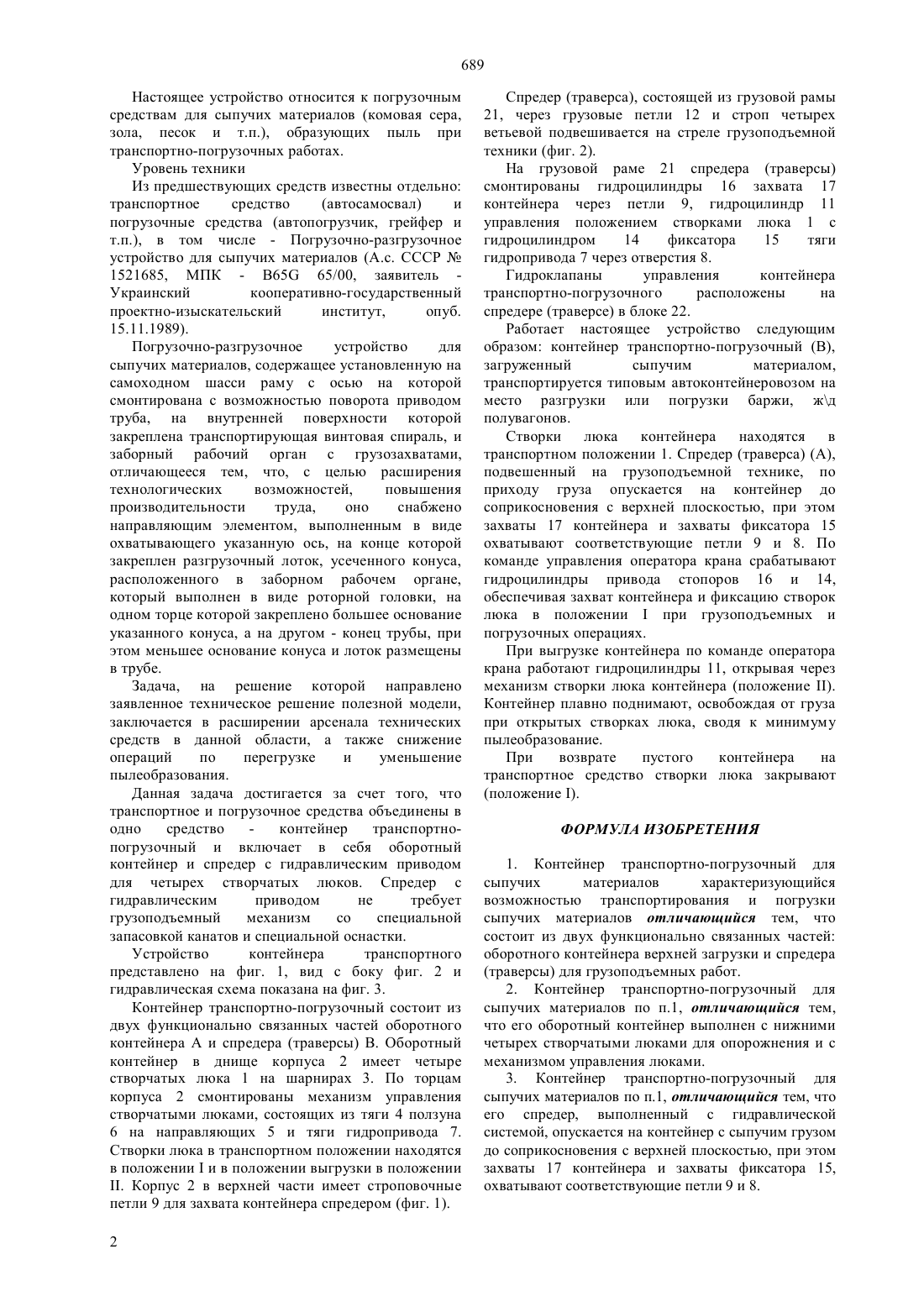

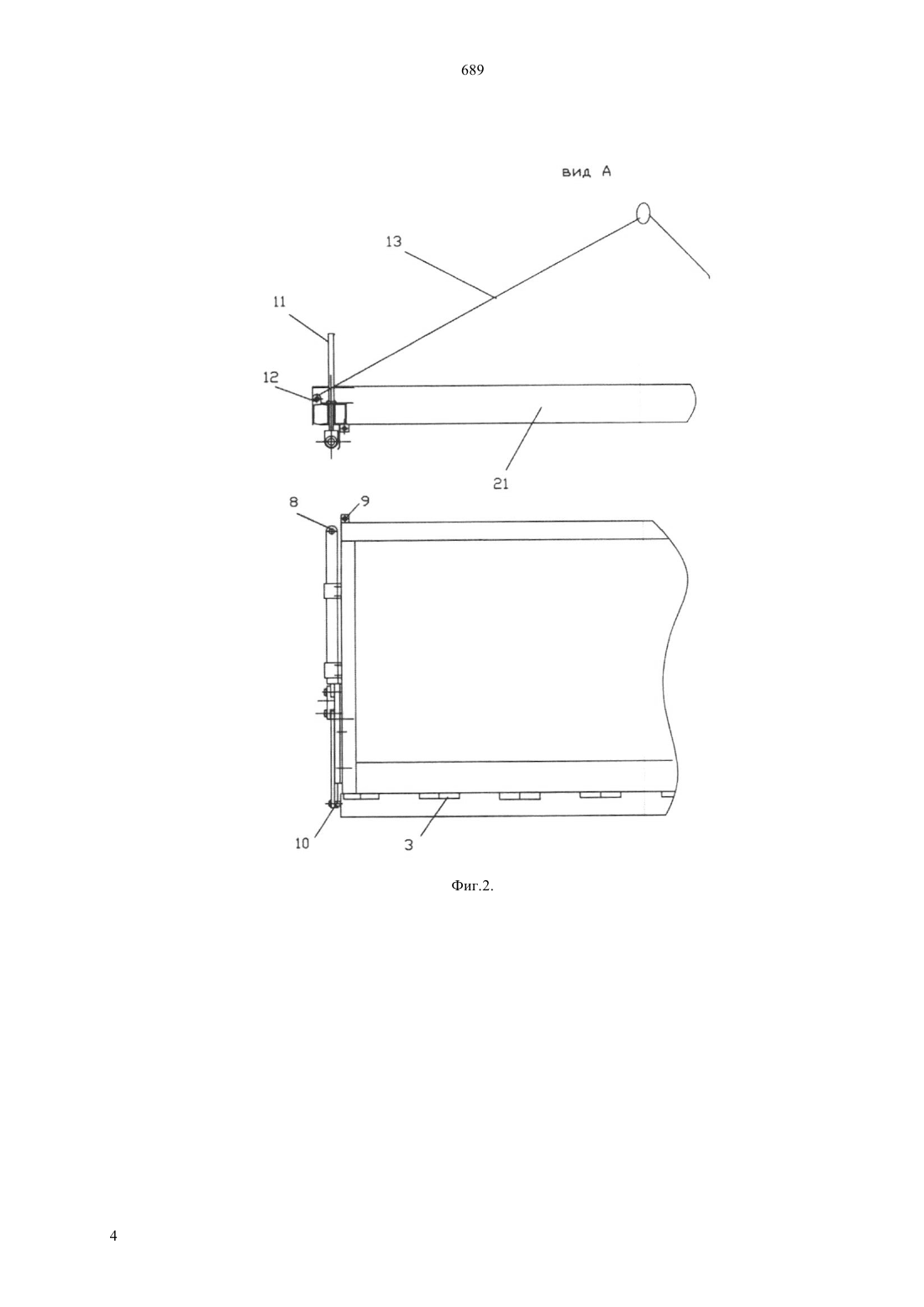

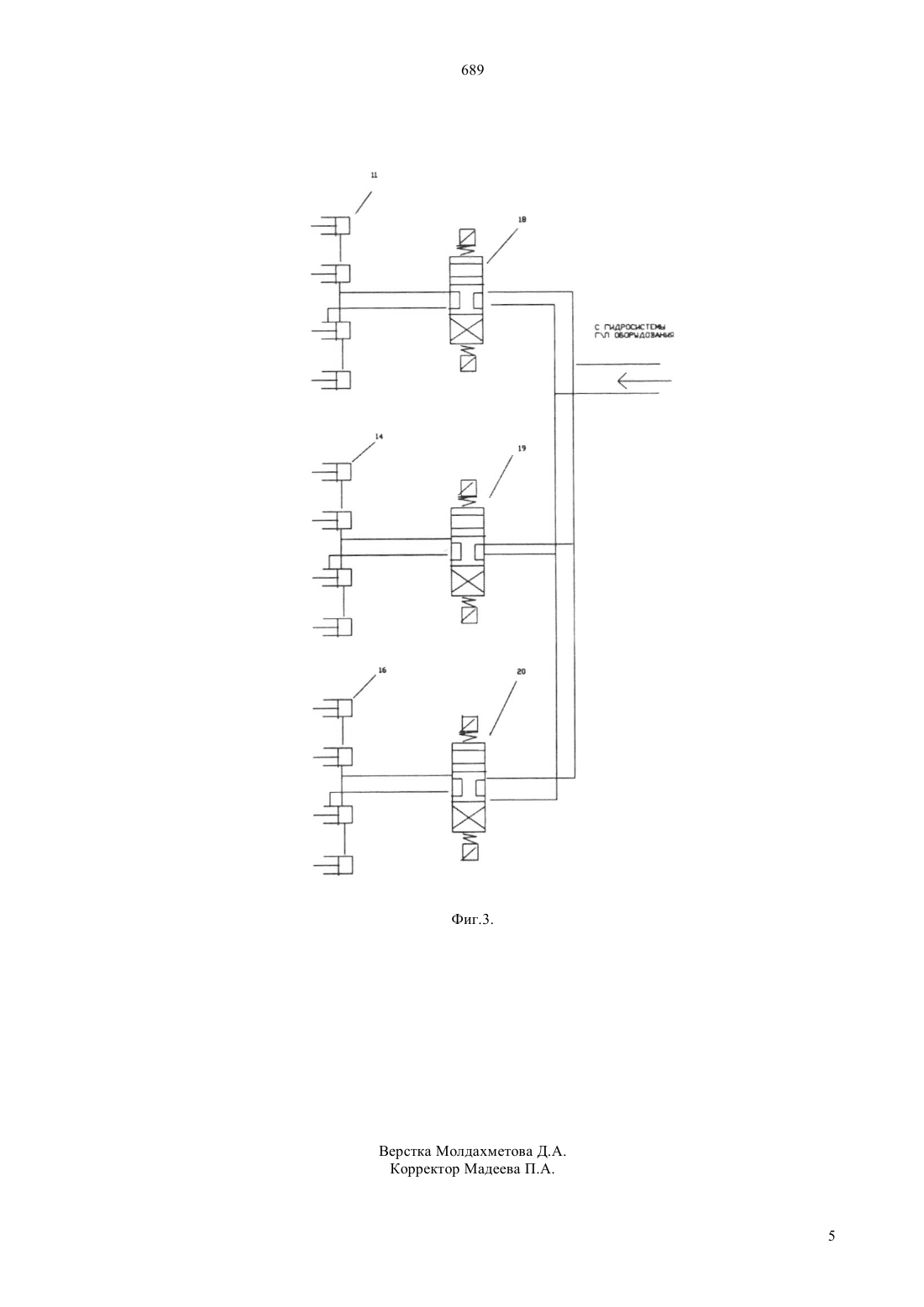

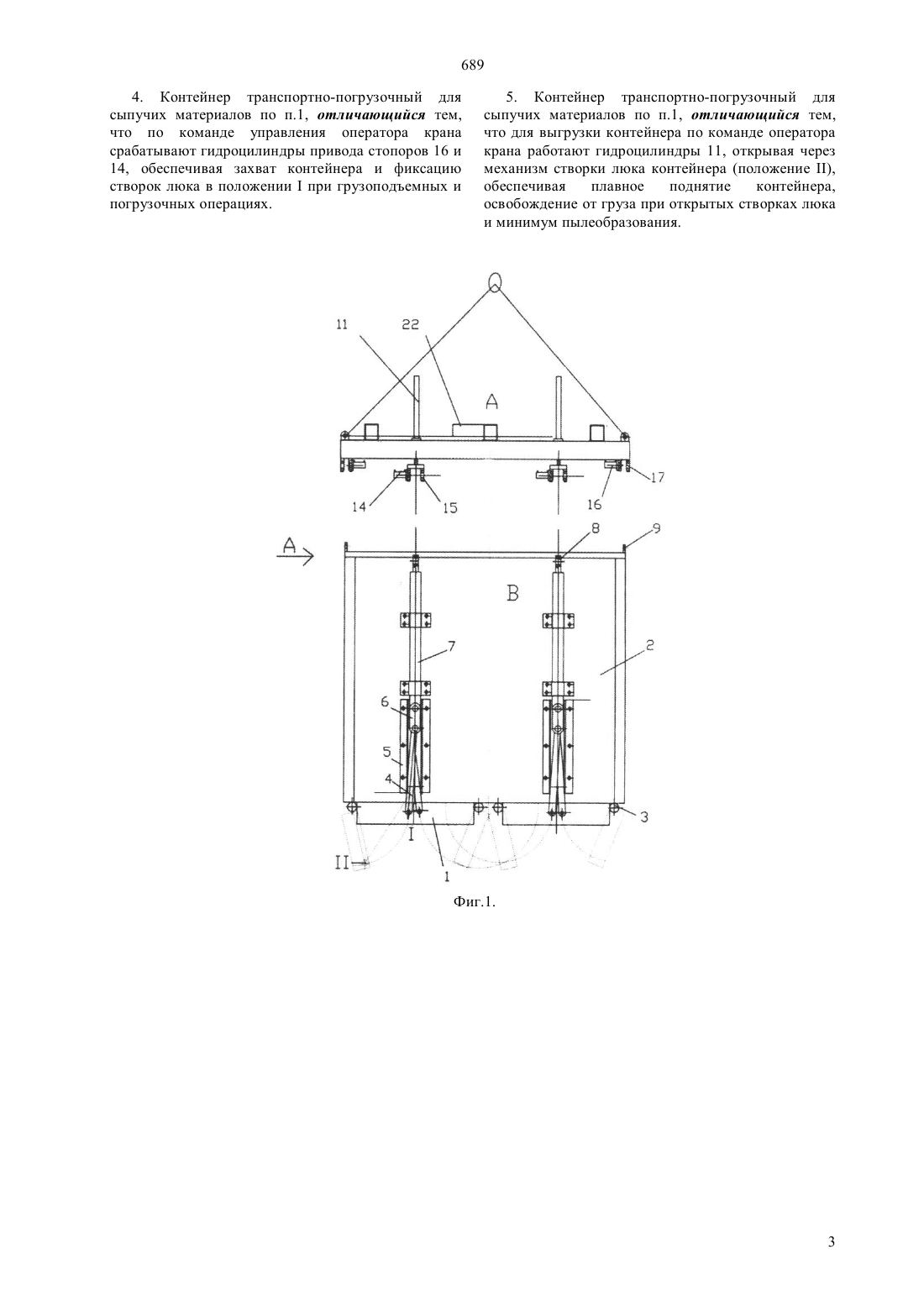

(51) 65 65/00 (2010.01) 66 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ т.п.), образующих пыль при транспортнопогрузочных работах. Заявляемая полезная модель представляет собой единую систему,объединяющую в себе транспортное и погрузочное средство, а именно контейнер транспортно-погрузочный, и включает в себя оборотный контейнер и спредер с гидравлическим приводом для четырех створчатых люков. Заявляемая полезная модель обладает высокой производительностью на погрузочно-разгрузочных работах, надежностью и долговечностью, простотой в управлении и удобством в эксплуатации в любых климатических условиях, обеспечивая минимальное пылеобразование при проведении погрузкиразгрузки сыпучих материалов.(73) Товарищество с ограниченной ответсвенностью Нефтестройсервис ЛТД(54) КОНТЕЙНЕР ТРАНСПОРТНО ПОГРУЗОЧНЫЙ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Контейнер транспортно-погрузочный для сыпучих материалов относится к устройствам,обеспечивающим погрузку и транспортировку сыпучих материалов (комовая сера, зола, песок и 689 Настоящее устройство относится к погрузочным средствам для сыпучих материалов (комовая сера,зола, песок и т.п.), образующих пыль при транспортно-погрузочных работах. Уровень техники Из предшествующих средств известны отдельно транспортное средство(автосамосвал) и погрузочные средства (автопогрузчик, грейфер и т.п.), в том числе - Погрузочно-разгрузочное устройство для сыпучих материалов (А.с. СССР 1521685, МПК - 65 65/00, заявитель Украинский кооперативно-государственный проектно-изыскательский институт,опуб. 15.11.1989). Погрузочно-разгрузочное устройство для сыпучих материалов, содержащее установленную на самоходном шасси раму с осью на которой смонтирована с возможностью поворота приводом труба, на внутренней поверхности которой закреплена транспортирующая винтовая спираль, и заборный рабочий орган с грузозахватами,отличающееся тем, что, с целью расширения технологических возможностей,повышения производительности труда,оно снабжено направляющим элементом, выполненным в виде охватывающего указанную ось, на конце которой закреплен разгрузочный лоток, усеченного конуса,расположенного в заборном рабочем органе,который выполнен в виде роторной головки, на одном торце которой закреплено большее основание указанного конуса, а на другом - конец трубы, при этом меньшее основание конуса и лоток размещены в трубе. Задача, на решение которой направлено заявленное техническое решение полезной модели,заключается в расширении арсенала технических средств в данной области, а также снижение операций по перегрузке и уменьшение пылеобразования. Данная задача достигается за счет того, что транспортное и погрузочное средства объединены в одно средство контейнер транспортнопогрузочный и включает в себя оборотный контейнер и спредер с гидравлическим приводом для четырех створчатых люков. Спредер с гидравлическим приводом не требует грузоподъемный механизм со специальной запасовкой канатов и специальной оснастки. Устройство контейнера транспортного представлено на фиг. 1, вид с боку фиг. 2 и гидравлическая схема показана на фиг. 3. Контейнер транспортно-погрузочный состоит из двух функционально связанных частей оборотного контейнера А и спредера (траверсы) В. Оборотный контейнер в днище корпуса 2 имеет четыре створчатых люка 1 на шарнирах 3. По торцам корпуса 2 смонтированы механизм управления створчатыми люками, состоящих из тяги 4 ползуна 6 на направляющих 5 и тяги гидропривода 7. Створки люка в транспортном положении находятся в положениии в положении выгрузки в положении. Корпус 2 в верхней части имеет строповочные петли 9 для захвата контейнера спредером (фиг. 1). 2 Спредер (траверса), состоящей из грузовой рамы 21, через грузовые петли 12 и строп четырех ветьевой подвешивается на стреле грузоподъемной техники (фиг. 2). На грузовой раме 21 спредера (траверсы) смонтированы гидроцилиндры 16 захвата 17 контейнера через петли 9, гидроцилиндр 11 управления положением створками люка 1 с гидроцилиндром 14 фиксатора 15 тяги гидропривода 7 через отверстия 8. Гидроклапаны управления контейнера транспортно-погрузочного расположены на спредере (траверсе) в блоке 22. Работает настоящее устройство следующим образом контейнер транспортно-погрузочный (В),загруженный сыпучим материалом,транспортируется типовым автоконтейнеровозом на место разгрузки или погрузки баржи, жд полувагонов. Створки люка контейнера находятся в транспортном положении 1. Спредер (траверса) (А),подвешенный на грузоподъемной технике, по приходу груза опускается на контейнер до соприкосновения с верхней плоскостью, при этом захваты 17 контейнера и захваты фиксатора 15 охватывают соответствующие петли 9 и 8. По команде управления оператора крана срабатывают гидроцилиндры привода стопоров 16 и 14,обеспечивая захват контейнера и фиксацию створок люка в положениипри грузоподъемных и погрузочных операциях. При выгрузке контейнера по команде оператора крана работают гидроцилиндры 11, открывая через механизм створки люка контейнера (положение ). Контейнер плавно поднимают, освобождая от груза при открытых створках люка, сводя к минимуму пылеобразование. При возврате пустого контейнера на транспортное средство створки люка закрывают(положение ). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер транспортно-погрузочный для сыпучих материалов характеризующийся возможностью транспортирования и погрузки сыпучих материалов отличающийся тем, что состоит из двух функционально связанных частей оборотного контейнера верхней загрузки и спредера(траверсы) для грузоподъемных работ. 2. Контейнер транспортно-погрузочный для сыпучих материалов по п.1, отличающийся тем,что его оборотный контейнер выполнен с нижними четырех створчатыми люками для опорожнения и с механизмом управления люками. 3. Контейнер транспортно-погрузочный для сыпучих материалов по п.1, отличающийся тем, что его спредер, выполненный с гидравлической системой, опускается на контейнер с сыпучим грузом до соприкосновения с верхней плоскостью, при этом захваты 17 контейнера и захваты фиксатора 15,охватывают соответствующие петли 9 и 8. 689 4. Контейнер транспортно-погрузочный для сыпучих материалов по п.1, отличающийся тем,что по команде управления оператора крана срабатывают гидроцилиндры привода стопоров 16 и 14, обеспечивая захват контейнера и фиксацию створок люка в положениипри грузоподъемных и погрузочных операциях. 5. Контейнер транспортно-погрузочный для сыпучих материалов по п.1, отличающийся тем,что для выгрузки контейнера по команде оператора крана работают гидроцилиндры 11, открывая через механизм створки люка контейнера (положение ),обеспечивая плавное поднятие контейнера,освобождение от груза при открытых створках люка и минимум пылеобразования.
