Установка для очистки сточных вод

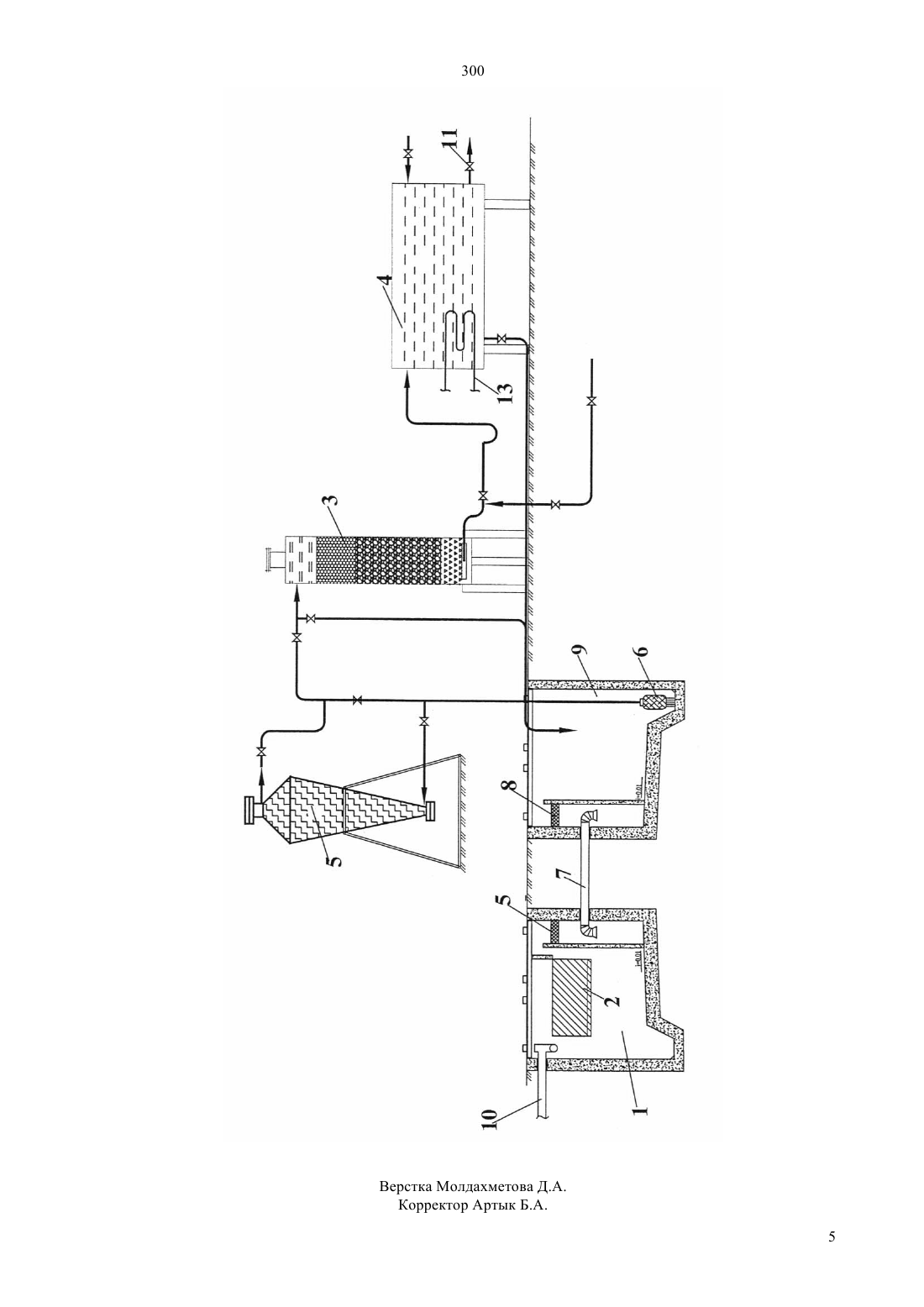

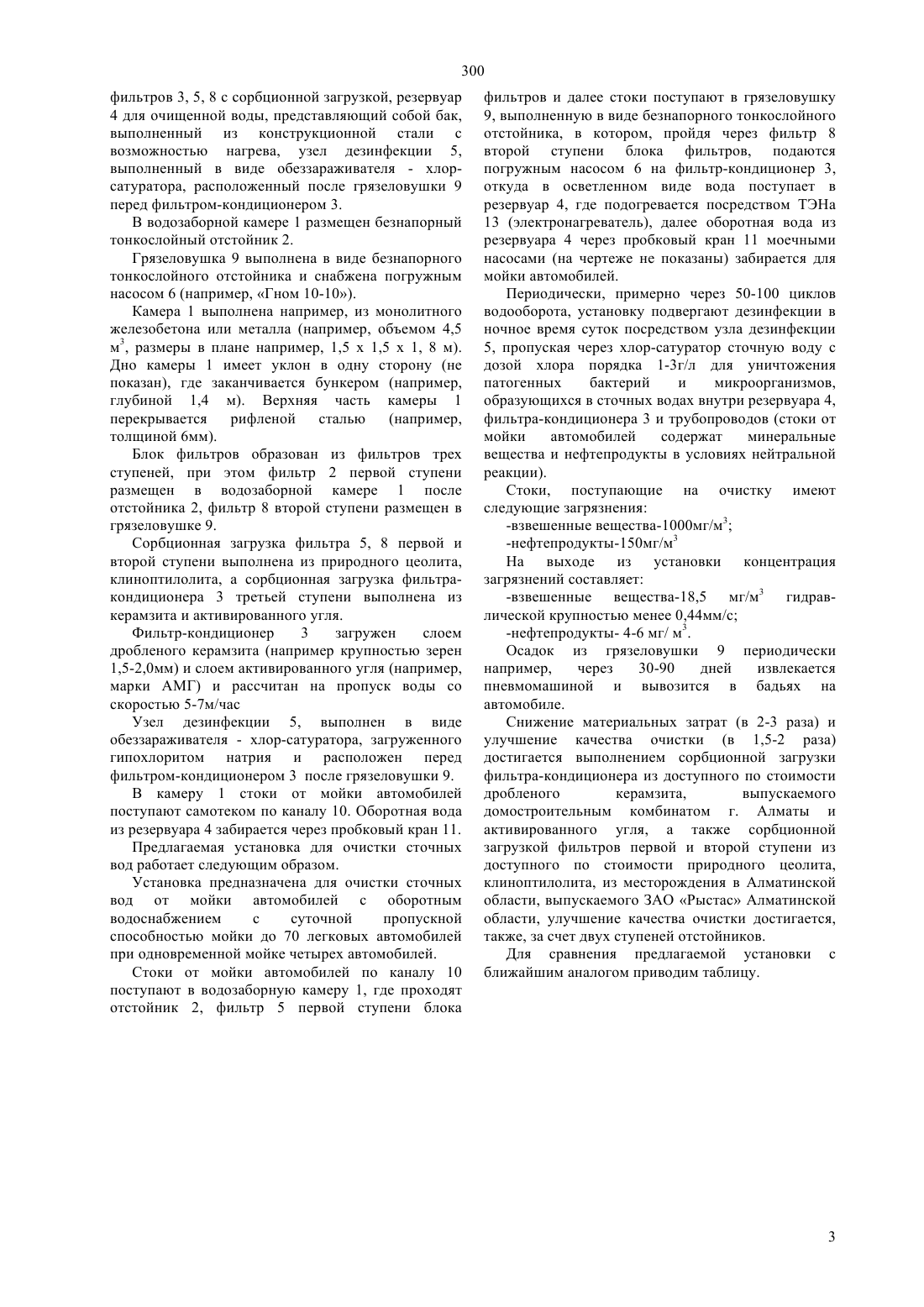

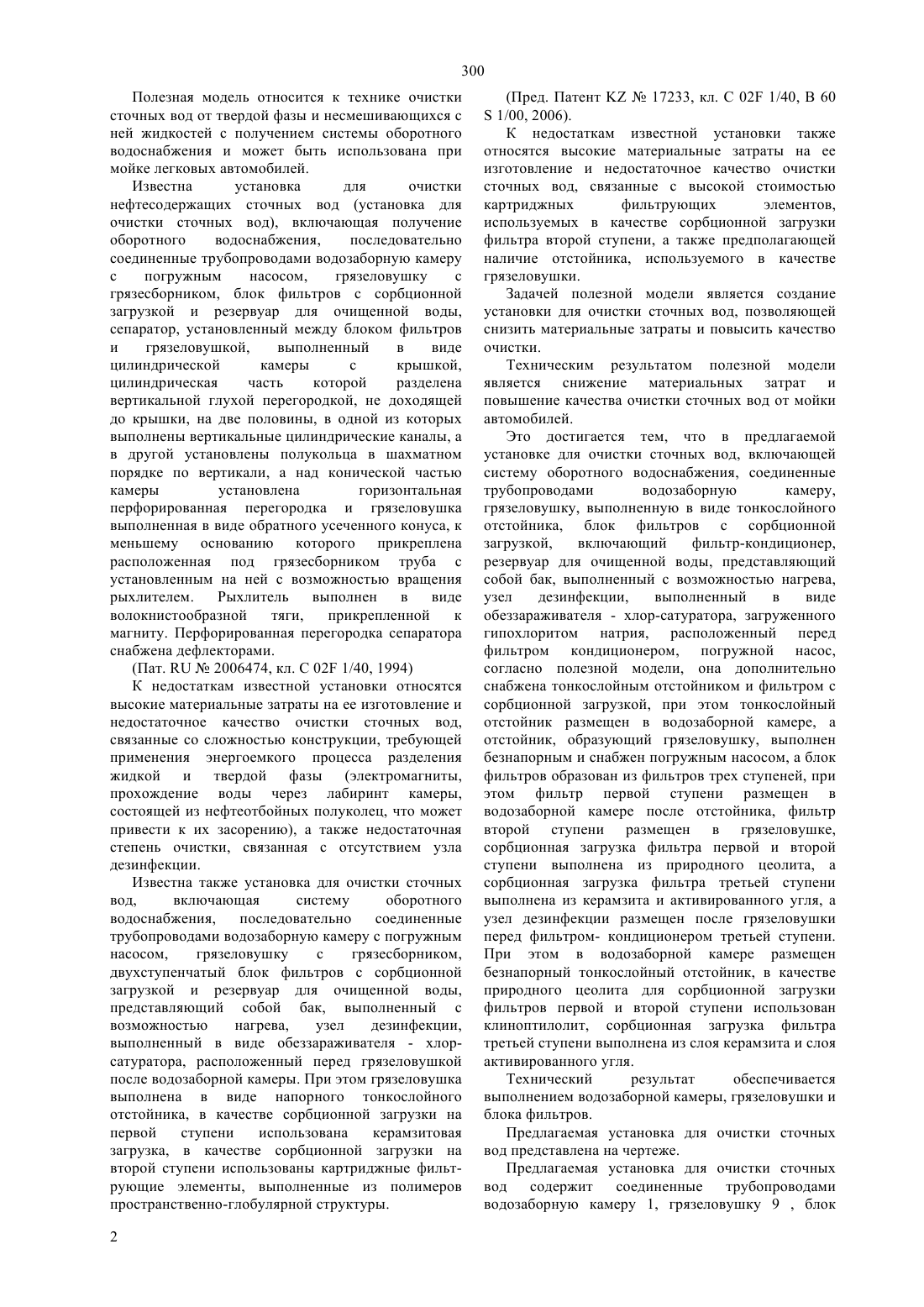

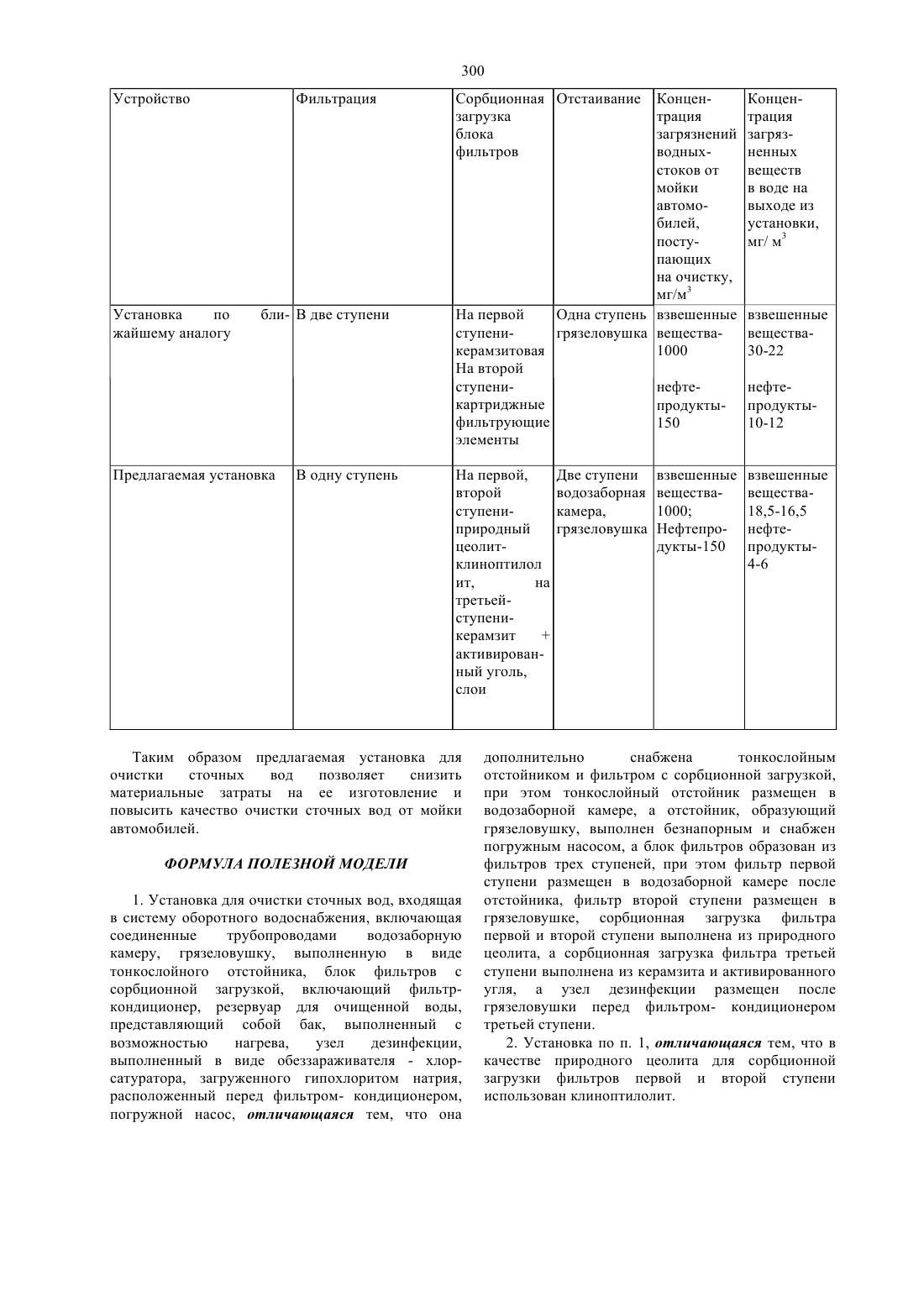

(51) 02 1/40 (2006.01) 02 103/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ узел дезинфекции,выполненный в виде обеззараживателя - хлор-сатуратора, загруженного гипохлоритом натрия, расположенный перед фильтром кондиционером, погружной насос,согласно полезной модели, она дополнительно снабжена тонкослойным отстойником и фильтром с сорбционной загрузкой, при этом тонкослойный отстойник размещен в водозаборной камере, а отстойник, образующий грязеловушку, выполнен безнапорным и снабжен погружным насосом, а блок фильтров образован из фильтров трех ступеней, при этом фильтр первой ступени размещен в водозаборной камере после отстойника, фильтр второй ступени размещен в грязеловушке,сорбционная загрузка фильтра первой и второй ступени выполнена из природного цеолита, а сорбционная загрузка фильтра третьей ступени выполнена из керамзита и активированного угля, а узел дезинфекции размещен после грязеловушки перед фильтром- кондиционером третьей ступени. При этом в водозаборной камере размещен безнапорный тонкослойный отстойник, в качестве природного цеолита для сорбционной загрузки фильтров первой и второй ступени использован клиноптилолит, сорбционная загрузка фильтра третьей ступени выполнена из слоя керамзита и слоя активированного угля.(72) Жумартов Ельшибек Батырбекович Абу Сафия Мухаммед Махмуд Жумартова Алия Ельшибековна(54) УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Полезная модель относится к технике очистки сточных вод от твердой фазы и несмешивающихся с ней жидкостей с получением оборотного водоснабжения и может быть использована при мойке легковых автомобилей. Техническим результатом полезной модели является снижение материальных затрат и повышение качества очистки сточных вод от мойки автомобилей. Это достигается тем, что в предлагаемой установке для очистки сточных вод, включающей систему оборотного водоснабжения, соединенные трубопроводами водозаборную камеру,грязеловушку, выполненную в виде тонкослойного отстойника, блок фильтров с сорбционной загрузкой,включающий фильтр-кондиционер,резервуар для очищенной воды, представляющий собой бак, выполненный с возможностью нагрева, 300 Полезная модель относится к технике очистки сточных вод от твердой фазы и несмешивающихся с ней жидкостей с получением системы оборотного водоснабжения и может быть использована при мойке легковых автомобилей. Известна установка для очистки нефтесодержащих сточных вод (установка для очистки сточных вод), включающая получение оборотного водоснабжения,последовательно соединенные трубопроводами водозаборную камеру с погружным насосом,грязеловушку с грязесборником, блок фильтров с сорбционной загрузкой и резервуар для очищенной воды,сепаратор, установленный между блоком фильтров и грязеловушкой,выполненный в виде цилиндрической камеры с крышкой,цилиндрическая часть которой разделена вертикальной глухой перегородкой, не доходящей до крышки, на две половины, в одной из которых выполнены вертикальные цилиндрические каналы, а в другой установлены полукольца в шахматном порядке по вертикали, а над конической частью камеры установлена горизонтальная перфорированная перегородка и грязеловушка выполненная в виде обратного усеченного конуса, к меньшему основанию которого прикреплена расположенная под грязесборником труба с установленным на ней с возможностью вращения рыхлителем. Рыхлитель выполнен в виде волокнистообразной тяги,прикрепленной к магниту. Перфорированная перегородка сепаратора снабжена дефлекторами.(Пат.2006474, кл. С 02 1/40, 1994) К недостаткам известной установки относятся высокие материальные затраты на ее изготовление и недостаточное качество очистки сточных вод,связанные со сложностью конструкции, требующей применения энергоемкого процесса разделения жидкой и твердой фазы (электромагниты,прохождение воды через лабиринт камеры,состоящей из нефтеотбойных полуколец, что может привести к их засорению), а также недостаточная степень очистки, связанная с отсутствием узла дезинфекции. Известна также установка для очистки сточных вод,включающая систему оборотного водоснабжения,последовательно соединенные трубопроводами водозаборную камеру с погружным насосом,грязеловушку с грязесборником,двухступенчатый блок фильтров с сорбционной загрузкой и резервуар для очищенной воды,представляющий собой бак, выполненный с возможностью нагрева,узел дезинфекции,выполненный в виде обеззараживателя - хлорсатуратора, расположенный перед грязеловушкой после водозаборной камеры. При этом грязеловушка выполнена в виде напорного тонкослойного отстойника, в качестве сорбционной загрузки на первой ступени использована керамзитовая загрузка, в качестве сорбционной загрузки на второй ступени использованы картриджные фильтрующие элементы, выполненные из полимеров пространственно-глобулярной структуры. 2(Пред. Патент 17233, кл. С 02 1/40,601/00, 2006). К недостаткам известной установки также относятся высокие материальные затраты на ее изготовление и недостаточное качество очистки сточных вод, связанные с высокой стоимостью картриджных фильтрующих элементов,используемых в качестве сорбционной загрузки фильтра второй ступени, а также предполагающей наличие отстойника, используемого в качестве грязеловушки. Задачей полезной модели является создание установки для очистки сточных вод, позволяющей снизить материальные затраты и повысить качество очистки. Техническим результатом полезной модели является снижение материальных затрат и повышение качества очистки сточных вод от мойки автомобилей. Это достигается тем, что в предлагаемой установке для очистки сточных вод, включающей систему оборотного водоснабжения, соединенные трубопроводами водозаборную камеру,грязеловушку, выполненную в виде тонкослойного отстойника, блок фильтров с сорбционной загрузкой,включающий фильтр-кондиционер,резервуар для очищенной воды, представляющий собой бак, выполненный с возможностью нагрева,узел дезинфекции,выполненный в виде обеззараживателя - хлор-сатуратора, загруженного гипохлоритом натрия, расположенный перед фильтром кондиционером, погружной насос,согласно полезной модели, она дополнительно снабжена тонкослойным отстойником и фильтром с сорбционной загрузкой, при этом тонкослойный отстойник размещен в водозаборной камере, а отстойник, образующий грязеловушку, выполнен безнапорным и снабжен погружным насосом, а блок фильтров образован из фильтров трех ступеней, при этом фильтр первой ступени размещен в водозаборной камере после отстойника, фильтр второй ступени размещен в грязеловушке,сорбционная загрузка фильтра первой и второй ступени выполнена из природного цеолита, а сорбционная загрузка фильтра третьей ступени выполнена из керамзита и активированного угля, а узел дезинфекции размещен после грязеловушки перед фильтром- кондиционером третьей ступени. При этом в водозаборной камере размещен безнапорный тонкослойный отстойник, в качестве природного цеолита для сорбционной загрузки фильтров первой и второй ступени использован клиноптилолит, сорбционная загрузка фильтра третьей ступени выполнена из слоя керамзита и слоя активированного угля. Технический результат обеспечивается выполнением водозаборной камеры, грязеловушки и блока фильтров. Предлагаемая установка для очистки сточных вод представлена на чертеже. Предлагаемая установка для очистки сточных вод содержит соединенные трубопроводами водозаборную камеру 1, грязеловушку 9 , блок 300 фильтров 3, 5, 8 с сорбционной загрузкой, резервуар 4 для очищенной воды, представляющий собой бак,выполненный из конструкционной стали с возможностью нагрева, узел дезинфекции 5,выполненный в виде обеззараживателя - хлорсатуратора, расположенный после грязеловушки 9 перед фильтром-кондиционером 3. В водозаборной камере 1 размещен безнапорный тонкослойный отстойник 2. Грязеловушка 9 выполнена в виде безнапорного тонкослойного отстойника и снабжена погружным насосом 6 (например, Гном 10-10). Камера 1 выполнена например, из монолитного железобетона или металла (например, объемом 4,5 м 3, размеры в плане например, 1,5 х 1,5 х 1, 8 м). Дно камеры 1 имеет уклон в одну сторону (не показан), где заканчивается бункером (например,глубиной 1,4 м). Верхняя часть камеры 1 перекрывается рифленой сталью (например,толщиной 6 мм). Блок фильтров образован из фильтров трех ступеней, при этом фильтр 2 первой ступени размещен в водозаборной камере 1 после отстойника 2, фильтр 8 второй ступени размещен в грязеловушке 9. Сорбционная загрузка фильтра 5, 8 первой и второй ступени выполнена из природного цеолита,клиноптилолита, а сорбционная загрузка фильтракондиционера 3 третьей ступени выполнена из керамзита и активированного угля. Фильтр-кондиционер 3 загружен слоем дробленого керамзита (например крупностью зерен 1,5-2,0 мм) и слоем активированного угля (например,марки АМГ) и рассчитан на пропуск воды со скоростью 5-7 м/час Узел дезинфекции 5, выполнен в виде обеззараживателя - хлор-сатуратора, загруженного гипохлоритом натрия и расположен перед фильтром-кондиционером 3 после грязеловушки 9. В камеру 1 стоки от мойки автомобилей поступают самотеком по каналу 10. Оборотная вода из резервуара 4 забирается через пробковый кран 11. Предлагаемая установка для очистки сточных вод работает следующим образом. Установка предназначена для очистки сточных вод от мойки автомобилей с оборотным водоснабжением ссуточной пропускной способностью мойки до 70 легковых автомобилей при одновременной мойке четырех автомобилей. Стоки от мойки автомобилей по каналу 10 поступают в водозаборную камеру 1, где проходят отстойник 2, фильтр 5 первой ступени блока фильтров и далее стоки поступают в грязеловушку 9, выполненную в виде безнапорного тонкослойного отстойника, в котором, пройдя через фильтр 8 второй ступени блока фильтров, подаются погружным насосом 6 на фильтр-кондиционер 3,откуда в осветленном виде вода поступает в резервуар 4, где подогревается посредством ТЭНа 13 (электронагреватель), далее оборотная вода из резервуара 4 через пробковый кран 11 моечными насосами (на чертеже не показаны) забирается для мойки автомобилей. Периодически, примерно через 50-100 циклов водооборота, установку подвергают дезинфекции в ночное время суток посредством узла дезинфекции 5, пропуская через хлор-сатуратор сточную воду с дозой хлора порядка 1-3 г/л для уничтожения патогенных бактерий и микроорганизмов,образующихся в сточных водах внутри резервуара 4,фильтра-кондиционера 3 и трубопроводов (стоки от мойки автомобилей содержат минеральные вещества и нефтепродукты в условиях нейтральной реакции). Стоки, поступающие на очистку имеют следующие загрязнения-нефтепродукты-150 мг/м 3 На выходе из установки концентрация загрязнений составляет-взвешенные вещества-18,5 мг/м 3 гидравлической крупностью менее 0,44 мм/с-нефтепродукты- 4-6 мг/ м 3. Осадок из грязеловушки 9 периодически например,через 30-90 дней извлекается пневмомашиной и вывозится в бадьях на автомобиле. Снижение материальных затрат (в 2-3 раза) и улучшение качества очистки (в 1,5-2 раза) достигается выполнением сорбционной загрузки фильтра-кондиционера из доступного по стоимости дробленого керамзита,выпускаемого домостроительным комбинатом г. Алматы и активированного угля, а также сорбционной загрузкой фильтров первой и второй ступени из доступного по стоимости природного цеолита,клиноптилолита, из месторождения в Алматинской области, выпускаемого ЗАО Рыстас Алматинской области, улучшение качества очистки достигается,также, за счет двух ступеней отстойников. Для сравнения предлагаемой установки с ближайшим аналогом приводим таблицу. Установка по жайшему аналогу Сорбционная Отстаивание загрузка блока фильтров Концентрация загрязнений водныхстоков от мойки автомобилей,поступающих на очистку,мг/м 3 На первой Одна ступень взвешенные ступенигрязеловушка веществакерамзитовая 1000 На второй ступенинефтекартриджные продуктыфильтрующие 150 элементы Концентрация загрязненных веществ в воде на выходе из установки,мг/ м 3 Таким образом предлагаемая установка для очистки сточных вод позволяет снизить материальные затраты на ее изготовление и повысить качество очистки сточных вод от мойки автомобилей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Установка для очистки сточных вод, входящая в систему оборотного водоснабжения, включающая соединенные трубопроводами водозаборную камеру, грязеловушку, выполненную в виде тонкослойного отстойника, блок фильтров с сорбционной загрузкой, включающий фильтркондиционер, резервуар для очищенной воды,представляющий собой бак, выполненный с возможностью нагрева,узел дезинфекции,выполненный в виде обеззараживателя - хлорсатуратора, загруженного гипохлоритом натрия,расположенный перед фильтром- кондиционером,погружной насос, отличающаяся тем, что она Две ступени водозаборная камера,грязеловушка дополнительно снабжена тонкослойным отстойником и фильтром с сорбционной загрузкой,при этом тонкослойный отстойник размещен в водозаборной камере, а отстойник, образующий грязеловушку, выполнен безнапорным и снабжен погружным насосом, а блок фильтров образован из фильтров трех ступеней, при этом фильтр первой ступени размещен в водозаборной камере после отстойника, фильтр второй ступени размещен в грязеловушке, сорбционная загрузка фильтра первой и второй ступени выполнена из природного цеолита, а сорбционная загрузка фильтра третьей ступени выполнена из керамзита и активированного угля, а узел дезинфекции размещен после грязеловушки перед фильтром- кондиционером третьей ступени. 2. Установка по п. 1, отличающаяся тем, что в качестве природного цеолита для сорбционной загрузки фильтров первой и второй ступени использован клиноптилолит.
