Монтажный клиновый зажим
Формула / Реферат
Предлагаемое техническое решение относится к области электротехники, в частности к устройствам для крепления проводов и кабелей к тросу.
Задачей стоящей перед предлагаемым техническим решением является расширение арсенала используемых средств в качестве зажимов для крепления для крепления проводов и кабелей к тросу.

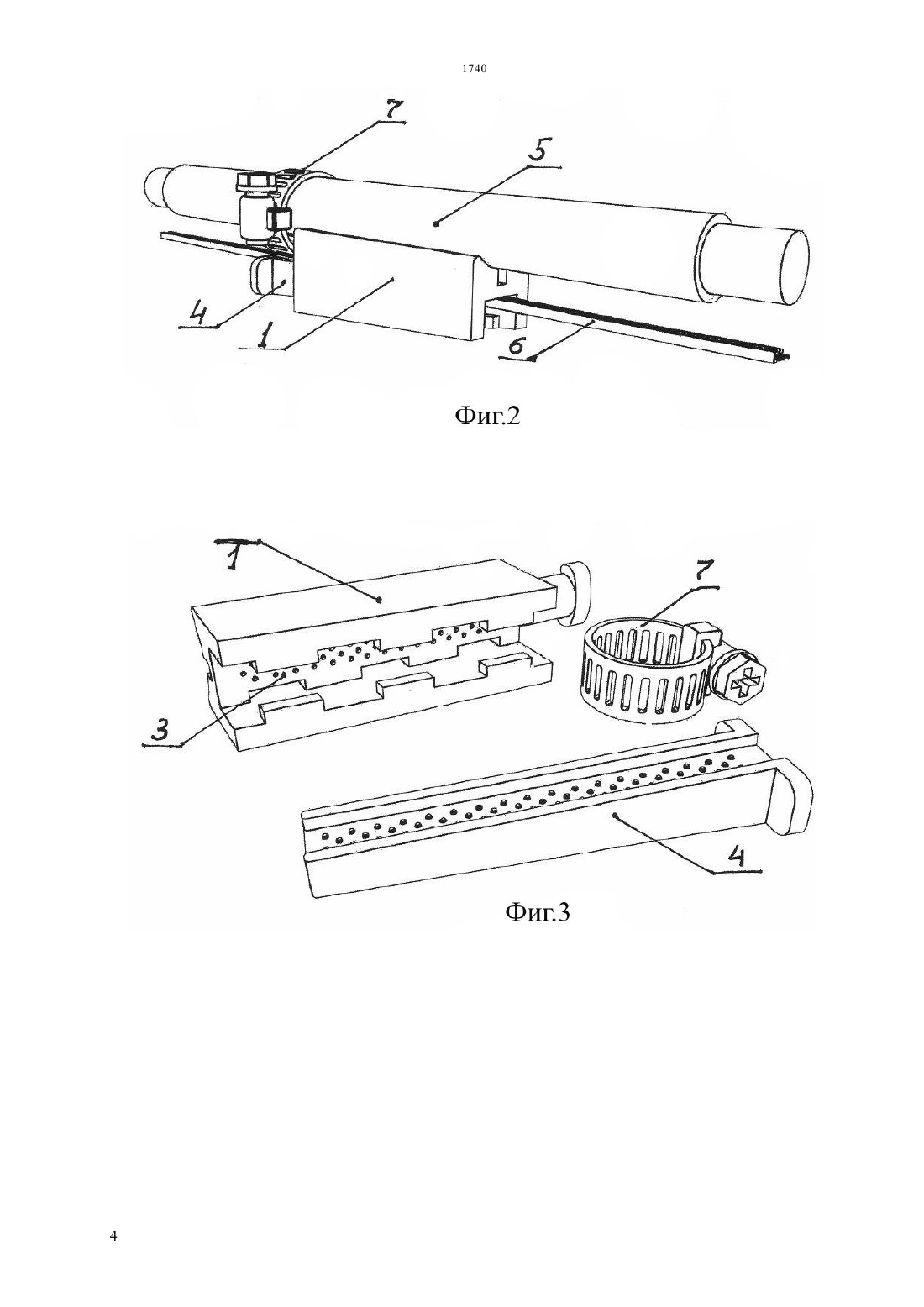

В монтажном клиновом зажиме наружная поверхность корпуса, контактирующая с тросом, выполнена с обеспечением возможности плотного контакта с тросом. Корпус дополнительно снабжен хвостовиком, который является продолжением наружной поверхности корпуса, контактирующей с тросом.
Внутренняя поверхность корпуса представляет собой полость с открытыми торцами, внутри которой размещено фиксирующее устройство для проводов и кабелей.
Устройство для крепления корпуса зажима к тросу выполнено с обеспечением возможности взаимодействия с хвостовиком.
Поверхность полости корпуса и поверхность фиксирующего устройства, контактирующие с проводом и кабелем, выполнены фрикционными.

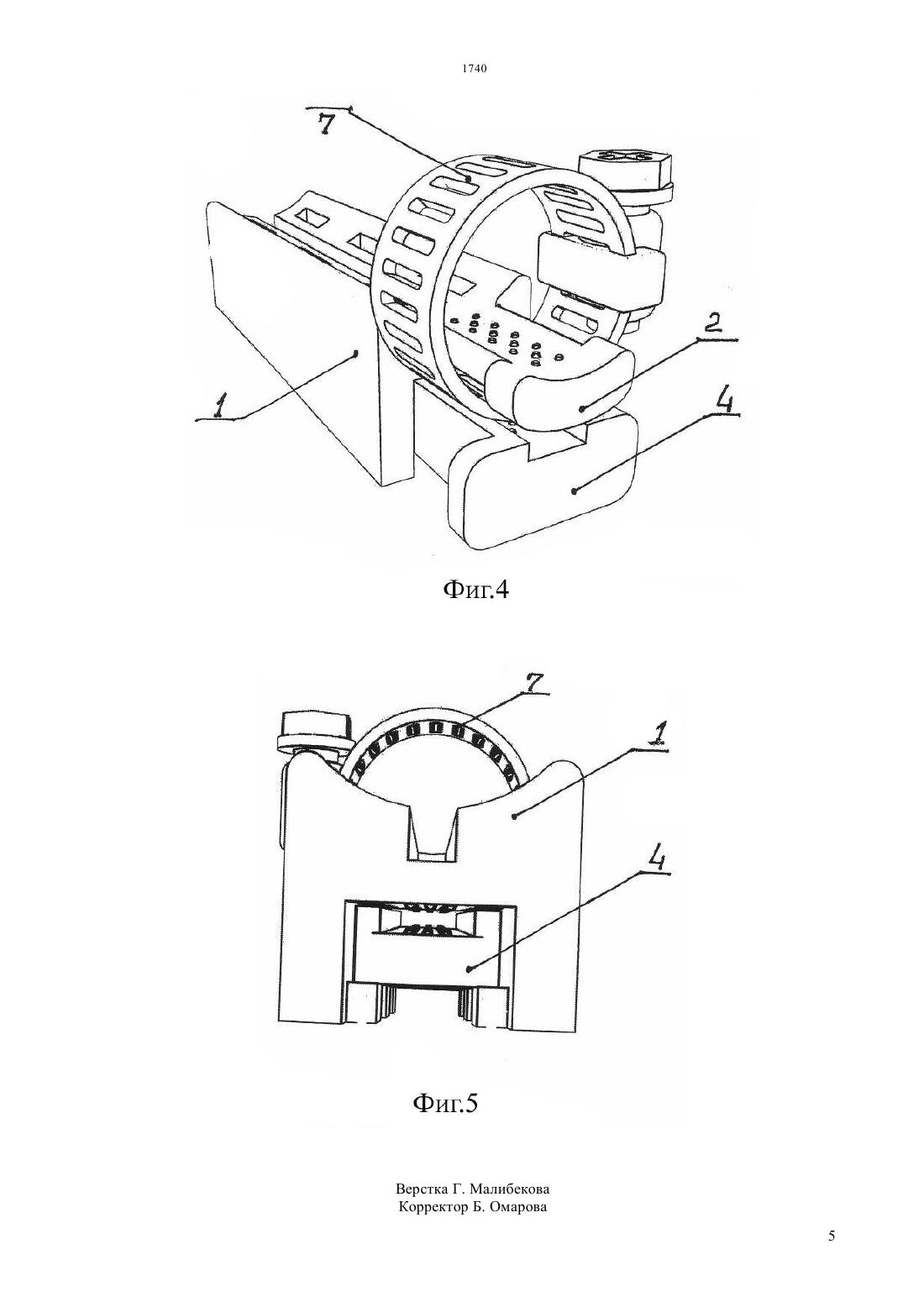

Устройство для крепления зажима к тросу выполнено, например, в виде червячного хомута.
Текст

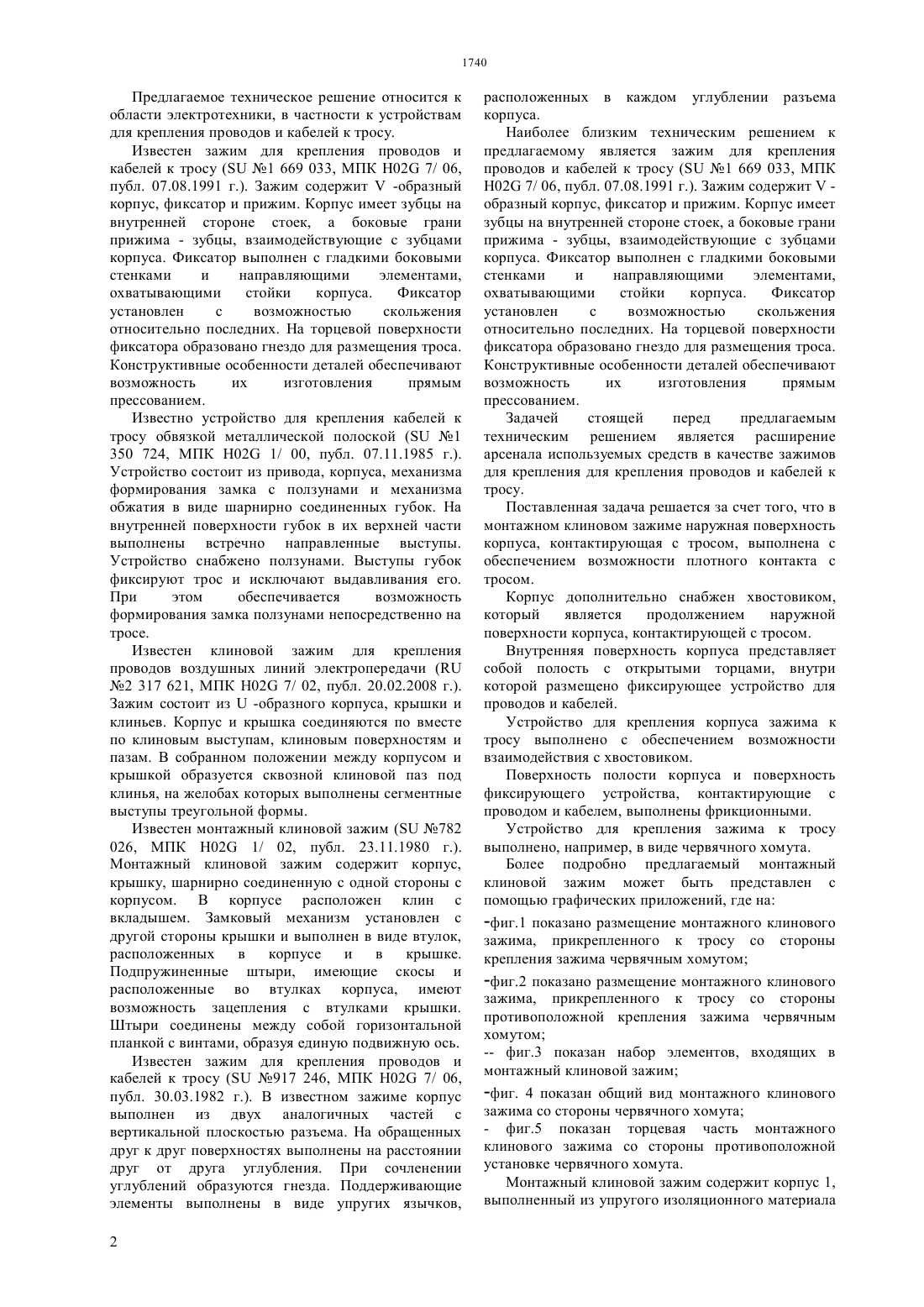

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ выполнена с обеспечением возможности плотного контакта с тросом. Корпус дополнительно снабжен хвостовиком, который является продолжением наружной поверхности корпуса, контактирующей с тросом. Внутренняя поверхность корпуса представляет собой полость с открытыми торцами, внутри которой размещено фиксирующее устройство для проводов и кабелей. Устройство для крепления корпуса зажима к тросу выполнено с обеспечением возможности взаимодействия с хвостовиком. Поверхность полости корпуса и поверхность фиксирующего устройства, контактирующие с проводом и кабелем, выполнены фрикционными. Устройство для крепления зажима к тросу выполнено, например, в виде червячного хомута.(57) Предлагаемое техническое решение относится к области электротехники, в частности к устройствам для крепления проводов и кабелей к тросу. Задачей стоящей перед предлагаемым техническим решением является расширение арсенала используемых средств в качестве зажимов для крепления для крепления проводов и кабелей к тросу. В монтажном клиновом зажиме наружная поверхность корпуса, контактирующая с тросом, 1740 Предлагаемое техническое решение относится к области электротехники, в частности к устройствам для крепления проводов и кабелей к тросу. Известен зажим для крепления проводов и кабелей к тросу ( 1 669 033, МПК Н 02 7/ 06,публ. 07.08.1991 г.). Зажим содержит-образный корпус, фиксатор и прижим. Корпус имеет зубцы на внутренней стороне стоек, а боковые грани прижима - зубцы, взаимодействующие с зубцами корпуса. Фиксатор выполнен с гладкими боковыми стенками и направляющими элементами,охватывающими стойки корпуса. Фиксатор установлен с возможностью скольжения относительно последних. На торцевой поверхности фиксатора образовано гнездо для размещения троса. Конструктивные особенности деталей обеспечивают возможность их изготовления прямым прессованием. Известно устройство для крепления кабелей к тросу обвязкой металлической полоской ( 1 350 724, МПК Н 02 1/ 00, публ. 07.11.1985 г.). Устройство состоит из привода, корпуса, механизма формирования замка с ползунами и механизма обжатия в виде шарнирно соединенных губок. На внутренней поверхности губок в их верхней части выполнены встречно направленные выступы. Устройство снабжено ползунами. Выступы губок фиксируют трос и исключают выдавливания его. При этом обеспечивается возможность формирования замка ползунами непосредственно на тросе. Известен клиновой зажим для крепления проводов воздушных линий электропередачи ( 2 317 621, МПК Н 02 7/ 02, публ. 20.02.2008 г.). Зажим состоит из-образного корпуса, крышки и клиньев. Корпус и крышка соединяются по вместе по клиновым выступам, клиновым поверхностям и пазам. В собранном положении между корпусом и крышкой образуется сквозной клиновой паз под клинья, на желобах которых выполнены сегментные выступы треугольной формы. Известен монтажный клиновой зажим ( 782 026, МПК Н 02 1/ 02, публ. 23.11.1980 г.). Монтажный клиновой зажим содержит корпус,крышку, шарнирно соединенную с одной стороны с корпусом. В корпусе расположен клин с вкладышем. Замковый механизм установлен с другой стороны крышки и выполнен в виде втулок,расположенных в корпусе и в крышке. Подпружиненные штыри, имеющие скосы и расположенные во втулках корпуса, имеют возможность зацепления с втулками крышки. Штыри соединены между собой горизонтальной планкой с винтами, образуя единую подвижную ось. Известен зажим для крепления проводов и кабелей к тросу ( 917 246, МПК Н 02 7/ 06,публ. 30.03.1982 г.). В известном зажиме корпус выполнен из двух аналогичных частей с вертикальной плоскостью разъема. На обращенных друг к друг поверхностях выполнены на расстоянии друг от друга углубления. При сочленении углублений образуются гнезда. Поддерживающие элементы выполнены в виде упругих язычков,2 расположенных в каждом углублении разъема корпуса. Наиболее близким техническим решением к предлагаемому является зажим для крепления проводов и кабелей к тросу ( 1 669 033, МПК Н 02 7/ 06, публ. 07.08.1991 г.). Зажим содержитобразный корпус, фиксатор и прижим. Корпус имеет зубцы на внутренней стороне стоек, а боковые грани прижима - зубцы, взаимодействующие с зубцами корпуса. Фиксатор выполнен с гладкими боковыми стенками и направляющими элементами,охватывающими стойки корпуса. Фиксатор установлен с возможностью скольжения относительно последних. На торцевой поверхности фиксатора образовано гнездо для размещения троса. Конструктивные особенности деталей обеспечивают возможность их изготовления прямым прессованием. Задачей стоящей перед предлагаемым техническим решением является расширение арсенала используемых средств в качестве зажимов для крепления для крепления проводов и кабелей к тросу. Поставленная задача решается за счет того, что в монтажном клиновом зажиме наружная поверхность корпуса, контактирующая с тросом, выполнена с обеспечением возможности плотного контакта с тросом. Корпус дополнительно снабжен хвостовиком,который является продолжением наружной поверхности корпуса, контактирующей с тросом. Внутренняя поверхность корпуса представляет собой полость с открытыми торцами, внутри которой размещено фиксирующее устройство для проводов и кабелей. Устройство для крепления корпуса зажима к тросу выполнено с обеспечением возможности взаимодействия с хвостовиком. Поверхность полости корпуса и поверхность фиксирующего устройства, контактирующие с проводом и кабелем, выполнены фрикционными. Устройство для крепления зажима к тросу выполнено, например, в виде червячного хомута. Более подробно предлагаемый монтажный клиновой зажим может быть представлен с помощью графических приложений, где на-фиг.1 показано размещение монтажного клинового зажима, прикрепленного к тросу со стороны крепления зажима червячным хомутом-фиг.2 показано размещение монтажного клинового зажима, прикрепленного к тросу со стороны противоположной крепления зажима червячным хомутомфиг.3 показан набор элементов, входящих в монтажный клиновой зажим-фиг. 4 показан общий вид монтажного клинового зажима со стороны червячного хомута- фиг.5 показан торцевая часть монтажного клинового зажима со стороны противоположной установке червячного хомута. Монтажный клиновой зажим содержит корпус 1,выполненный из упругого изоляционного материала с обеспечением возможности крепления к тросу. В монтажном клиновом зажиме наружная поверхность корпуса 1, контактирующая с тросом, выполнена с обеспечением возможности плотного контакта с тросом. Корпус зажима дополнительно снабжен хвостовиком 2, который является продолжением наружной поверхности корпуса 1, контактирующей с тросом 5. Внутренняя поверхность корпуса 1 представляет собой полость 3 с открытыми торцами,внутри которой размещено фиксирующее устройство 4 для проводов и кабелей 6. Устройство для крепления корпуса зажима 7 к тросу 5 выполнено с обеспечением возможности взаимодействия с хвостовиком 2 . Поверхность полости корпуса 1 и поверхность фиксирующего устройства 4, контактирующие с проводом 6 и тросом 5, выполнены фрикционными. Устройство для крепления зажима 7 к тросу выполнено, например, в виде червячного хомута. Корпус 1 монтажного клинового зажима своей верхней наружной поверхностью с хвостовиком 2 плотно прижимается к тросу 5. Посредством червячного хомута 7 трос 5 размещенный на верхней наружной поверхности корпуса 1 крепится к тросу 5. Нижняя поверхность корпуса 1 контактирует с внутренней полостью 3 корпуса. Провода и кабели 6 проходят в полость 3 корпуса зажима 1. Со стороны открытого торца корпуса 1 вводится фиксирующее устройство 4. Поверхности фиксирующего устройства, контактирующие с проводом или кабелем 6 выполнены ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Монтажный клиновой зажим, содержащий корпус, выполненный из упругого изоляционного материала с обеспечением возможности крепления к тросу, устройство для крепления корпуса к тросу и фиксирующее устройство для проводов и кабелей в полости корпуса, отличающийся тем, что наружная поверхность корпуса, контактирующая с тросом,выполнена с обеспечением возможности плотного контакта с тросом, корпус дополнительно снабжен хвостовиком, который является продолжением наружной поверхности корпуса, контактирующей с тросом,внутренняя поверхность корпуса представляет собой полость с открытыми торцами,внутри которой размещено фиксирующее устройство для проводов и кабелей, устройство для крепления корпуса зажима к тросу выполнено с обеспечением возможности взаимодействия с хвостовиком. 2. Монтажный клиновой зажим по п.1,отличающийся тем, что поверхность полости корпуса и поверхность фиксирующего устройства,контактирующие с проводом и кабелем, выполнены фрикционными. 3. Монтажный клиновой зажим по п.1,отличающийся тем, что устройство для крепления зажима к тросу выполнено, например, в виде червячного хомута.
МПК / Метки
МПК: H02G 7/06
Метки: зажим, монтажный, клиновый
